Rapport de sortie de terrain
d’hydrogéologie
1) Présentationdu lieu :
Située auSud-estde Tunisà20 km, la plaine de Mornaga une superficie de 250 km2
.C’estune zone
de culturesmaraichèresqui contribue àl’approvisionnementde Tunisenproduitsagricoles.
a) Hydrogéologie :
Les ressourceseneaude surface sontreprésentéesparOuedMélienEtOuedLahmè.Ce sontles
eaux ducanal de l’ouedMjerdaau Cap Bon.
C’estune nappe multicouche formée de plusieursnappes superposées.
La nappe phréatiqueestlogée lesformationsd’âge quaternaire.
Les nappesprofondessontlogées dansdesformationsargileuses,sableusesetcalcaires.
La nappe estsurexploitée, elle estsoumise àune pressionanthropique.L’eaude lanappe estutilisée
dans l’agriculture etpourl’approvisionnementdesvilleseneaupotable.
La surexploitationde lanappe entraineladiminutionduniveaupiézométrique etladégradationde la
qualité deseaux.
b) Géologie :
Les terrainsde laplaine s’étendentduTriasà l’Actuel.
2) Objectif :
L’objectif de notre sortie estl’étude desressourceseneaux de laplaine de Mornag.
3) Déroulement :
a) La station de Pompage : Khlidiya 2
La stationestsituée àcôté du canal artificiel de l’ouedMjerdaauCap Bon qui l’approvisionne eneau.
Elle estcomposée de :
i) Un canal d’entréed’eau :
Elle relie lastationaucanal.Elle a une vanne qui permetd’équilibrerlaquantité d’eauentrée.

2. 2
Canal artificiel
Vanne

3. 3
Canal d’entrée d’eau
ii) Un bassinderécupération :
C’estlàoù sont récupéréesleseaux qui entrentparle canal d’entrée.
Bassin de récupération
iii) Un bassindepompage :
C’estlàoù sont l’eauestpompée pourêtre envoyée danslesstationsd’irrigation. Il comporte cinq
pompesdontchaque oriente l’eauversune stationd’irrigationbiendéterminée.

4. 4
Bassin de pompage
iv) Deuxciternes :
Ilsserventàéquilibrerlapressiondanslesconduitespourne pasqu’ellesexplosent.

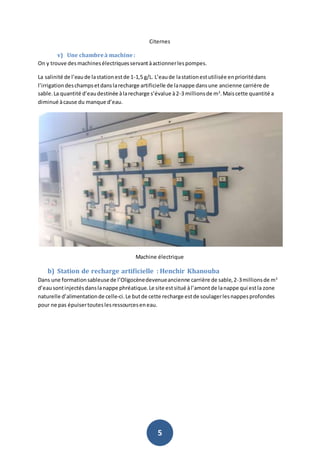

5. 5
Citernes
v) Une chambreà machine :
On y trouve desmachinesélectriquesservantàactionnerlespompes.
La salinité de l’eaude lastationestde 1-1,5 g/L. L’eaude lastationestutilisée enprioritédans
l’irrigationdeschampsetdanslarecharge artificielle de lanappe dansune ancienne carrière de
sable.La quantité d’eaudestinée àlarecharge s’évalue à2-3 millionsde m3
.Maiscette quantité a
diminué àcause du manque d’eau.
Machine électrique
b) Station de recharge artificielle : Henchir Khanouba
Dans une formationsableusede l’Oligocènedevenueancienne carrière de sable,2-3millionsde m3
d’eausontinjectésdanslanappe phréatique.Le site estsitué àl’amontde lanappe qui estla zone
naturelle d’alimentationde celle-ci.Le butde cette recharge estde soulagerlesnappesprofondes
pour ne pas épuisertouteslesressourceseneau.

6. 6
Ancienne carrière de sable
Unpiézomètre, puitsde référence, nonexploitéservantàdéterminerl’impactde larecharge sur la
nappe enmesurantle niveaupiézométrique.
Piézomètre

7. 7
L’appareil de mesure
NiveaupiézométriqueNP:
C’estlahauteurd’eaudans unpiézomètre.Il estmesuréparrapportau niveau0 de la mer.
NiveaustatiqueNS :
C’estle niveauparrapport à la surface terrestre. Il estmesuré dansunpuitsaurepos.
Niveaudynamique:
C’estle niveaud’eaudansunpuitsenexploitation.
Calcul duniveaupiézométrique:
NS = 21,88 m ; Z = 54 m et NP= ?
NP= Z – NS= 54 – 21,88 = 32,12 m
La courbe ci-dessous d’évolutionduniveaupiézométriqueenfonctiondutempsmontre l’impactde
la recharge artificiellesurnappe depuissoncommencementen 2006 jusqu’aujourd’hui.
Elle montre desvariationsduniveaud’eauHEetBE correspondantrespectivementàlahaute eau
(mesurée ensaisonhumide) etlabasse eaumesurée ensaisonsèche.LesHE etBS dépendent
principalementdesprécipitations.

8. 8
Courbe d’évolution
c) Construction d’un forage :
Nousavonsau cours de la sortie évoqué lesdifférentesétapesde constructiond’unforage.Ona
assisté àces travaux dans undomaine agricole oùdesgensétaiententrainde construireunforage de
remplacement.
Les étapesde créationd’unforage :
i) La demanded’autorisationadresséeauministèredel’agriculture :
La demande doitcomporter:
Un rapport de prospectionélectrique c’estl’étude géophysique
Un certificatde propriété
Un rapport d’étude hydrologique
Un engagementsigné de l’agriculteurde ne pasdemanderàêtre remboursé si onne trouve pas
d’eauetd’utiliserl’eaurationnellementselonlesdirectivesdesautoritésagricoleslorsqu’ontrouve
l’eau
Une fiche de renseignementsurlanature de la nappe,le niveaustatique,laprofondeur,laqualitéde
l’eau…

9. 9
ii) La recherched’uneentrepriseagréée :
Pourla réalisationdessondagesune listed’entreprisesagrééesestdisponible chezlesautorités
agricoles.
iii) L’installationdesmachines :
Deux typesde machine existentpourlessondagesd’eau.
Typerotary :
Typebattage :
iv) La reconnaissancepréliminaire desfaciès :
Le creusage d’une fosse àboue (bentonite).Cetteboue apourrôle de faciliterlarotation,
refroidissementdestigesetlafixationdesparoisdes troues.Le diamètredutrouest de 8,5 inches
(pouces).
Il s’ensuitle carottage électriquepourmesurerlarésistivité desrochestraversées.Larésistivité
faible correspondàune roche imperméable.
Lorsqu’onconstate une différence entrele carottage etle loglithologique untestde nappe.
v) Le test denappe :
Il s’agitde pomperl’eaupendantuntempsbiendéterminé àtraverslestrouslibres.Onnote le
niveaudynamique(niveaud’eaulorsque lanappe estexploitée).Le niveaustatique c’est-à-dire le
niveaud’eaule pompage étantconnu,normalementune heure aprèsle pompage,l’eaurevientà
hauteurde départqui est le niveaustatique. Si l’eaurevientc’estunsondage positif.Si tel n’estpas
le cas on dira que le sondage estnégatif etonl’abandonne.
vi) L’alésage:
Cette opérationconsiste àaugmenterle diamètre destrous.
vii)Le captageou letubage :
C’estle processusd’installationdestubesPVCoutuyaux.Oninstalle deuxtypesde tubes :
Les tubes pleins :
Ilssont mis au niveaudescouchesimperméables.
Les tubes troués :
On lesmetau niveaudescouchesperméablespourlaisserpasserl’eau.
viii) Le gravionnage:
Il consiste à mettre lesgraviersentre lestrousetlestubes.Ceci apourbut de filtrerl’eauet
d’empêcherle colmatage destrousdestubes.
ix) Le développement:
Le développementse faitparcompression(introductiond’air) etle pompage jusqu’àl’obtention
d’eauclaire.

10. 10
x) L’opérationnalisation :
Une foisle développementterminé,leforage peutêtre utilisé.
d) Le barrage sur l’oued El H’ma :
Ci-dessouslafiche de renseignementsurlaretenue.C’estunbarrage avecune digue de 1200 m et
25 m d’hauteur.
a) Objectifd’unbarrage :
Il s’agitde mobiliserleseaux de surface pourleurutilisation dansl’irrigation,danslarecharge
artificiellede lanappe parleslâchuresd’eaudansl’eauà traversl’écluse etenfinlaprotectiondes
villescontre l’inondation.
b) Protectiond’unbarrage :
Le barrage doitêtre protégé contre plusieursphénomènesqui le guettent.
Pouréviterque ladigue cède,il ya un évacuateurde cru. Ainsi le barrage seraprotégé contre
l’inondation.
Contre l’envasement,onplante desarbrestoutautourdu barrage pour freinerl’arrivée dessables.
Lorsque lessablesfranchissentlabarrière végétaleetse retrouventdanslaretenue,il ya desvannes
évacuatricesdesvasesqu’onouvre pour débarrasserle barrage dessables.

11. 11
L’eutrophisationdue àlaproliférationdesalguesestunautre problème affectantlesbarrages. C’est
ce qui donne lacouleurverdâtre àl’eau. Le développementdesalguesestoccasionné parl’apport
importantpar l’eauenélémentsnutritifs(phosphoresetazotes) dansle barrage dontl’origine
principale demeure l’utilisationdesengraischimiquesdansleschampsenamont.
La solutioncontre l’eutrophisationestl’introductiondespoissonsdans le barrage pourconsomment
lesalgues.
Les toursde prise serventàla distributiondeseauxdanslesdifférentesstationsd’irrigation.
En conclusion :
La gestiondesressourceseneaureste unsérieux problèmequi se pose aux barragistes.
Photo de la maquette du barrage
