SlideShare une entreprise Scribd logo
Ref : Au : 2014/2015
Université de Sousse
Ecole Nationale d’Ingénieurs de Sousse

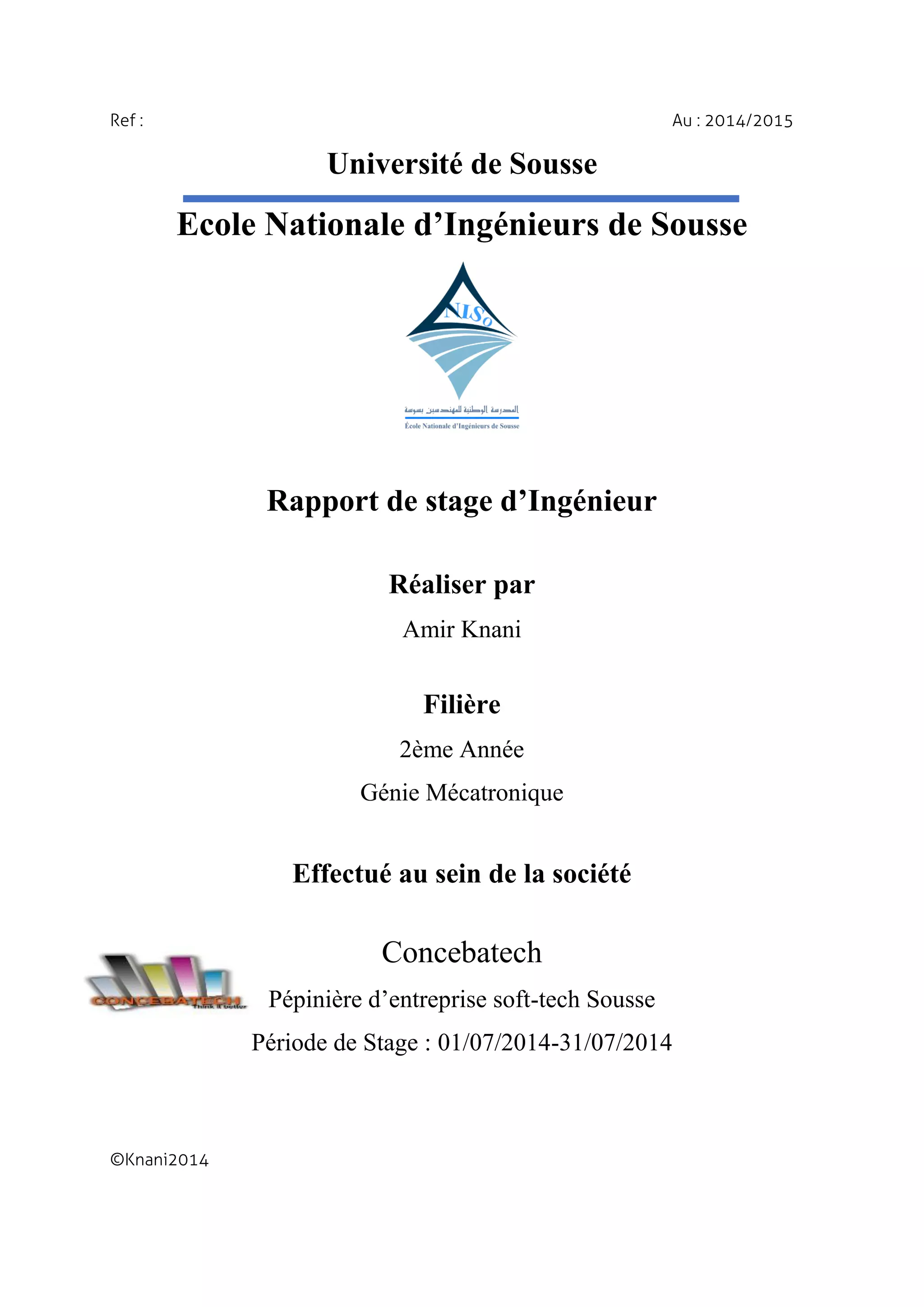

Rapport de stage d’Ingénieur
Réaliser par
Amir Knani
Filière
2ème Année
Génie Mécatronique
Effectué au sein de la société
Concebatech
Pépinière d’entreprise soft-tech Sousse
Période de Stage : 01/07/2014-31/07/2014
©Knani2014
Rapport de Stage d’Ingénieur
1
Sommaire
Introduction ..................................................................................................................................... 2
Présentation de la société.................................................................................................................. 3
1. Introduction :........................................................................................................................... 3
2. Objectif du stage :.................................................................................................................... 3
3. Conclusion :............................................................................................................................. 3
Activités réalisées en stage................................................................................................................ 4
1. Introduction :........................................................................................................................... 4
2. Tâche effectuées :.................................................................................................................... 4
Une Conception implantation d’une usine .......................................................................... 4
Recherche bibliographique sur les emballages utilisés pour la conservation du jus
d’orange....................................................................................................................................... 6
Un « draft ».......................................................................................................................... 8
Création d’un environnement sur Infraworks* :.................................................................. 8
Création d’usine sur 3DS max* :......................................................................................... 9
3. Principale observations et constatations : (1P)...................................................................... 10
Conclusions et perspectives............................................................................................................ 11
Références........................................................................................................................................... 12
Rapport de Stage d’Ingénieur
2

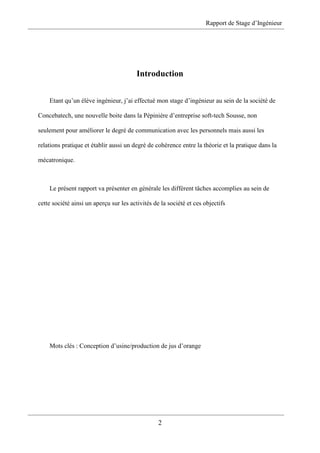

Introduction
Etant qu’un élève ingénieur, j’ai effectué mon stage d’ingénieur au sein de la société de
Concebatech, une nouvelle boite dans la Pépinière d’entreprise soft-tech Sousse, non
seulement pour améliorer le degré de communication avec les personnels mais aussi les
relations pratique et établir aussi un degré de cohérence entre la théorie et la pratique dans la
mécatronique.
Le présent rapport va présenter en générale les différent tâches accomplies au sein de
cette société ainsi un aperçu sur les activités de la société et ces objectifs
Mots clés : Conception d’usine/production de jus d’orange
Rapport de Stage d’Ingénieur
3

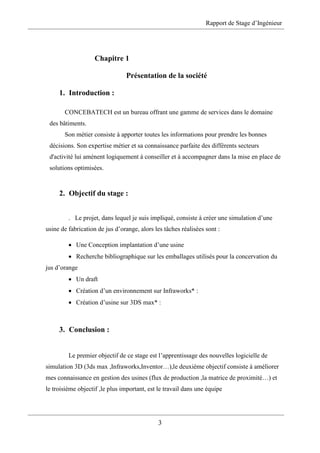

Chapitre 1
Présentation de la société
1. Introduction :
CONCEBATECH est un bureau offrant une gamme de services dans le domaine
des bâtiments.
Son métier consiste à apporter toutes les informations pour prendre les bonnes
décisions. Son expertise métier et sa connaissance parfaite des différents secteurs
d'activité lui amènent logiquement à conseiller et à accompagner dans la mise en place de
solutions optimisées.
2. Objectif du stage :
. Le projet, dans lequel je suis impliqué, consiste à créer une simulation d’une
usine de fabrication de jus d’orange, alors les tâches réalisées sont :
 Une Conception implantation d’une usine
 Recherche bibliographique sur les emballages utilisés pour la concervation du
jus d’orange
 Un draft
 Création d’un environnement sur Infraworks* :
 Création d’usine sur 3DS max* :
3. Conclusion :
Le premier objectif de ce stage est l’apprentissage des nouvelles logicielle de
simulation 3D (3ds max ,Infraworks,Inventor…),le deuxième objectif consiste à améliorer
mes connaissance en gestion des usines (flux de production ,la matrice de proximité…) et
le troisième objectif ,le plus important, est le travail dans une équipe
Rapport de Stage d’Ingénieur
4
Chapitre 2
Activités réalisées en stage
1. Introduction :
Le travail demandé est une tâche dans un projet en cours de réalisation et qui
consiste à crée une simulation d’une usine de construction de Jus d’orange en partant
des études de marché, les emplacements des différents départements, leurs
indépendance des unes par rapport aux autres et le flux de production.
2. Tâche effectuées :
Les tâches effectuées au cours de ce stage :
 Une Conception implantation d’une usine : j’ai eu pour rôle de chercher
les point en prendre en considération lors de création d’une société :

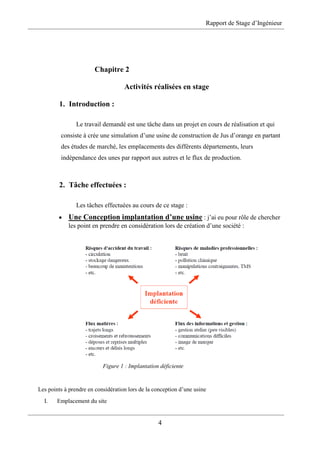

Figure 1 : Implantation déficiente
Les points à prendre en considération lors de la conception d’une usine

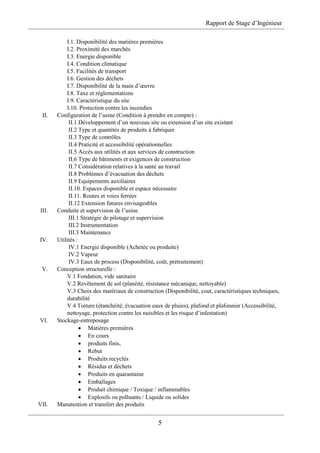

I. Emplacement du site
Rapport de Stage d’Ingénieur
5
I.1. Disponibilité des matières premières
I.2. Proximité des marchés
I.3. Energie disponible
I.4. Condition climatique
I.5. Facilités de transport
I.6. Gestion des déchets
I.7. Disponibilité de la main d’œuvre
I.8. Taxe et réglementations
I.9. Caractéristique du site
I.10. Protection contre les incendies
II. Configuration de l’usine (Condition à prendre en compte) :
II.1 Développement d’un nouveau site ou extension d’un site existant
II.2 Type et quantités de produits à fabriquer
II.3 Type de contrôles
II.4 Praticité et accessibilité opérationnelles
II.5 Accès aux utilités et aux services de construction
II.6 Type de bâtiments et exigences de construction
II.7 Considération relatives à la santé au travail
II.8 Problèmes d’évacuation des déchets
II.9 Equipements auxiliaires
II.10. Espaces disponible et espace nécessaire
II.11. Routes et voies ferrées
II.12 Extension futures envisageables
III. Conduite et supervision de l’usine
III.1 Stratégie de pilotage et supervision
III.2 Instrumentation
III.3 Maintenance
IV. Utilités :
IV.1 Energie disponible (Achetée ou produite)
IV.2 Vapeur
IV.3 Eaux de process (Disponibilité, coût, prétraitement)
V. Conception structurelle :
V.1 Fondation, vide sanitaire
V.2 Revêtement de sol (planéité, résistance mécanique, nettoyable)
V.3 Choix des matériaux de construction (Disponibilité, cout, caractéristiques techniques,
durabilité
V.4 Toiture (étanchéité, évacuation eaux de pluies), plafond et plafonnier (Accessibilité,
nettoyage, protection contre les nuisibles et les risque d’infestation)
VI. Stockage-entreposage
 Matières premières
 En cours
 produits finis,
 Rebut
 Produits recyclés
 Résidus et déchets
 Produits en quarantaine
 Emballages
 Produit chimique / Toxique / inflammables
 Explosifs ou polluants / Liquide ou solides
VII. Manutention et transfert des produits
Rapport de Stage d’Ingénieur
6
VII.1 Caractéristique physicochimiques des produits à déplacer
VII.2 Types et distances de déplacement
VII.3 Quantités à déplacer par unité de temps
VII.4 Principe d’alimentation et d’évacuation de l’équipement de transfert
VII.5 Régime continu ou intermittent des flux
VIII. Evacuation des déchets
VIII.1 Nature des sources de pollution
VIII.2 Propriété des émission polluantes
VIII.3 Systèmes de collecte et de transfert
VIII.4 Sélection des systèmes de contrôle
VIII.5 Taux réglementaire de dilution des systèmes d’évacuation
VIII.6 Procédés d’élimination
VIII.6.1 Réduction de la pollution atmosphérique (éliminations des particules
(filtres cyclones…))
VIII.6.2 Réduction de pollution liquide : traitement physique
VIII.6.3 Réduction de pollution solide : recyclage/conversion chimique
VIII.6.4 Thermique
IX. Santé et sécurité
IX.1. Identification du danger en conduite opérationnelle par étude
IX.2. Dangers chimiques
IX.3 Danger liés au feu ou aux explosions
IX.4 Sécurité aux postes de travail
IX.5 Nuisance sonores
X. Brevets et licences
 Recherche bibliographique sur les emballages utilisés pour la
conservation du jus d’orange
Type d’emballage

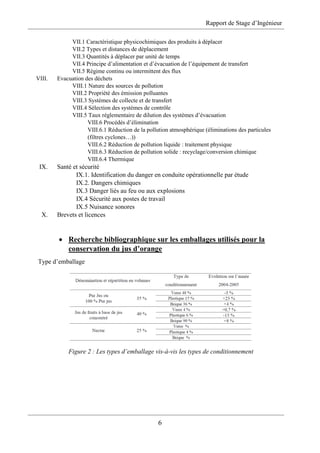

Figure 2 : Les types d’emballage vis-à-vis les types de conditionnement
Rapport de Stage d’Ingénieur
7
Les emballages plastiques :

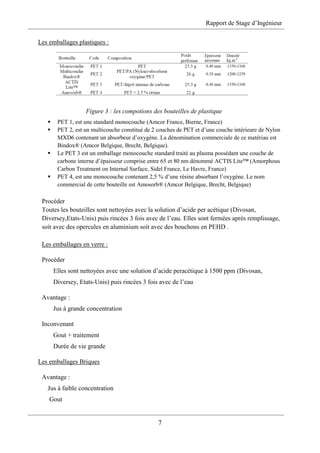

Figure 3 : les compotions des bouteilles de plastique
 PET 1, est une standard monocouche (Amcor France, Bierne, France)
 PET 2, est un multicouche constitué de 2 couches de PET et d’une couche intérieure de Nylon
MXD6 contenant un absorbeur d’oxygène. La dénomination commerciale de ce matériau est
Bindox® (Amcor Belgique, Brecht, Belgique).
 Le PET 3 est un emballage monocouche standard traité au plasma possédant une couche de
carbone interne d’épaisseur comprise entre 65 et 80 nm dénommé ACTIS Lite™ (Amorphous
Carbon Treatment on Internal Surface, Sidel France, Le Havre, France)
 PET 4, est une monocouche contenant 2,5 % d’une résine absorbant l’oxygène. Le nom
commercial de cette bouteille est Amosorb® (Amcor Belgique, Brecht, Belgique)
Procéder
Toutes les bouteilles sont nettoyées avec la solution d’acide per acétique (Divosan,
Diversey,Etats-Unis) puis rincées 3 fois avec de l’eau. Elles sont fermées après remplissage,
soit avec des opercules en aluminium soit avec des bouchons en PEHD .
Les emballages en verre :
Procéder
Elles sont nettoyées avec une solution d’acide peracétique à 1500 ppm (Divosan,
Diversey, Etats-Unis) puis rincées 3 fois avec de l’eau
Avantage :
Jus à grande concentration
Inconvenant
Gout + traitement
Durée de vie grande
Les emballages Briques
Avantage :
Jus à faible concentration
Gout
Rapport de Stage d’Ingénieur
8
Inconvenant
Durée de vie grande
 Un « draft »

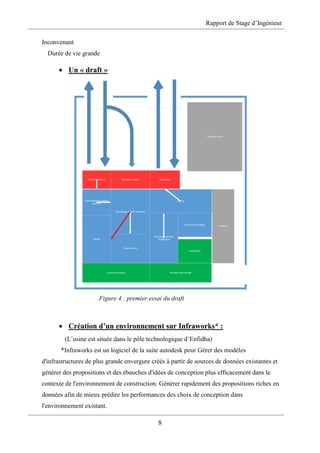

Figure 4 : premier essai du draft
 Création d’un environnement sur Infraworks* :
(L’usine est située dans le pôle technologique d’Enfidha)
*Infraworks est un logiciel de la suite autodesk pour Gérer des modèles
d'infrastructures de plus grande envergure créés à partir de sources de données existantes et
générer des propositions et des ébauches d'idées de conception plus efficacement dans le
contexte de l'environnement de construction. Générer rapidement des propositions riches en
données afin de mieux prédire les performances des choix de conception dans
l'environnement existant.
Rapport de Stage d’Ingénieur
9

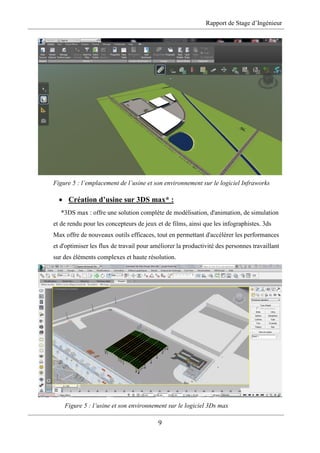

Figure 5 : l’emplacement de l’usine et son environnement sur le logiciel Infraworks
 Création d’usine sur 3DS max* :
*3DS max : offre une solution complète de modélisation, d'animation, de simulation
et de rendu pour les concepteurs de jeux et de films, ainsi que les infographistes. 3ds
Max offre de nouveaux outils efficaces, tout en permettant d'accélérer les performances
et d'optimiser les flux de travail pour améliorer la productivité des personnes travaillant
sur des éléments complexes et haute résolution.
Figure 5 : l’usine et son environnement sur le logiciel 3Ds max
Rapport de Stage d’Ingénieur
10

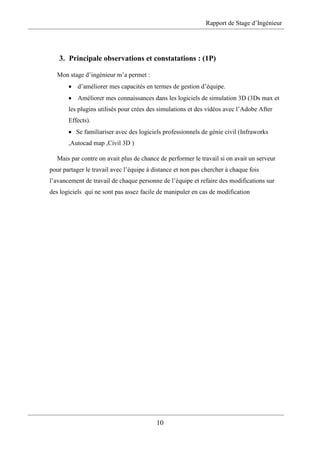

3. Principale observations et constatations : (1P)
Mon stage d’ingénieur m’a permet :
 d’améliorer mes capacités en termes de gestion d’équipe.
 Améliorer mes connaissances dans les logiciels de simulation 3D (3Ds max et
les plugins utilisés pour crées des simulations et des vidéos avec l’Adobe After
Effects).
 Se familiariser avec des logiciels professionnels de génie civil (Infraworks
,Autocad map ,Civil 3D )
Mais par contre on avait plus de chance de performer le travail si on avait un serveur
pour partager le travail avec l’équipe à distance et non pas chercher à chaque fois
l’avancement de travail de chaque personne de l’équipe et refaire des modifications sur
des logiciels qui ne sont pas assez facile de manipuler en cas de modification
Rapport de Stage d’Ingénieur
11
Conclusions et perspectives
L’objectif principal du travail proposé est partiellement atteint puisque la base est déjà faite
(l’emplacement de l’usine, infrastructure de l’usine (parking camion, parking voiture,
administration, …)
Ce rapport est une base pour continuer le travail. Un autre objectif (la création des vidéos de
simulation qui vont prendre beaucoup de temps vues les performances des ordinateurs
disponible)
Rapport de Stage d’Ingénieur
12

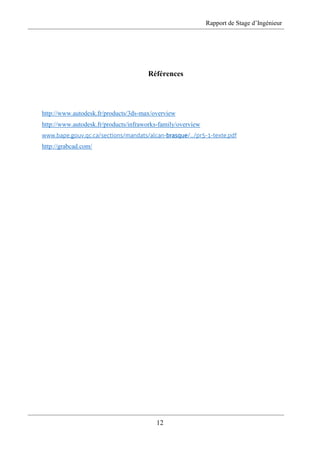

Références
http://www.autodesk.fr/products/3ds-max/overview
http://www.autodesk.fr/products/infraworks-family/overview
www.bape.gouv.qc.ca/sections/mandats/alcan-brasque/.../pr5-1-texte.pdf
http://grabcad.com/

Contenu connexe

Tendances

Rapport de projet de fin d'année
Rapport de projet de fin d'année Rapport de projet de fin d'année
Rapport de projet de fin d'année
kaies Labiedh

Rapport Projet de Fin d'Etudes
Rapport Projet de Fin d'EtudesRapport Projet de Fin d'Etudes
Rapport Projet de Fin d'Etudes
Hosni Mansour

rapport de stage
rapport de stagerapport de stage
rapport de stage
Marouane Gh

Rapport stage pfe
Rapport stage  pfe Rapport stage  pfe
Rapport stage pfe
rimeh moussi

Rapport de stage du fin d'étude
Rapport de stage du fin d'étudeRapport de stage du fin d'étude
Rapport de stage du fin d'étude
Yahyaoui Mohamed Yosri

Rapport pfe Conceptionet Developpement d'une Application web et Mobile
Rapport pfe Conceptionet Developpement d'une Application web et  Mobile Rapport pfe Conceptionet Developpement d'une Application web et  Mobile
Rapport pfe Conceptionet Developpement d'une Application web et Mobile
Raoua Bennasr

Rapport de stage PFE - Mémoire master: Développement d'une application Android
Rapport de stage PFE - Mémoire master: Développement d'une application AndroidRapport de stage PFE - Mémoire master: Développement d'une application Android
Rapport de stage PFE - Mémoire master: Développement d'une application Android
BadrElattaoui

PFE :: Application de gestion des dus d'enseignement
PFE :: Application de gestion des dus d'enseignementPFE :: Application de gestion des dus d'enseignement
PFE :: Application de gestion des dus d'enseignement
Nassim Bahri

Rapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed AmineRapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Mohamed Amine Mahmoudi

Rapport se stage LEONI BSK
Rapport se stage LEONI BSKRapport se stage LEONI BSK
Rapport se stage LEONI BSK
Chàimaà Mhjr

Rapport pfe licence
Rapport pfe licenceRapport pfe licence
Rapport pfe licence
Fatima Zahra Fagroud

Rapport de stage de fin d'etudes du DUT
Rapport de stage de fin d'etudes du DUTRapport de stage de fin d'etudes du DUT
Rapport de stage de fin d'etudes du DUT
Karim Souabni

RapportPFE_IngenieurInformatique_ESPRIT
RapportPFE_IngenieurInformatique_ESPRITRapportPFE_IngenieurInformatique_ESPRIT
RapportPFE_IngenieurInformatique_ESPRIT
Lina Meddeb

Rapport de stage développement informatique
Rapport de stage développement informatique Rapport de stage développement informatique
Rapport de stage développement informatique
MehdiOuqas

rapport de projet de fin d'étude_PFE
rapport de projet de fin d'étude_PFErapport de projet de fin d'étude_PFE
rapport de projet de fin d'étude_PFE
Donia Hammami

Projet Fin d'année version finale
Projet Fin d'année version finaleProjet Fin d'année version finale
Projet Fin d'année version finale
Houssem AZZOUZ

Projet de fin étude ( LFIG : Conception et Développement d'une application W...
Projet de fin étude  ( LFIG : Conception et Développement d'une application W...Projet de fin étude  ( LFIG : Conception et Développement d'une application W...
Projet de fin étude ( LFIG : Conception et Développement d'une application W...
Ramzi Noumairi

Rapport de stage de perfectionnement - Mahmoudi Mohamed Amine
Rapport de stage de perfectionnement - Mahmoudi Mohamed AmineRapport de stage de perfectionnement - Mahmoudi Mohamed Amine
Rapport de stage de perfectionnement - Mahmoudi Mohamed Amine
Mohamed Amine Mahmoudi

Rapport de stage d'été
Rapport de stage d'étéRapport de stage d'été
Rapport de stage d'été
JinenAbdelhak


Tendances (20)

Rapport de projet de fin d'année
Rapport de projet de fin d'année Rapport de projet de fin d'année
Rapport de projet de fin d'année

Rapport Projet de Fin d'Etudes
Rapport Projet de Fin d'EtudesRapport Projet de Fin d'Etudes
Rapport Projet de Fin d'Etudes

rapport de stage
rapport de stagerapport de stage
rapport de stage

Rapport stage pfe
Rapport stage  pfe Rapport stage  pfe
Rapport stage pfe

Rapport de stage du fin d'étude
Rapport de stage du fin d'étudeRapport de stage du fin d'étude
Rapport de stage du fin d'étude

Rapport pfe Conceptionet Developpement d'une Application web et Mobile
Rapport pfe Conceptionet Developpement d'une Application web et  Mobile Rapport pfe Conceptionet Developpement d'une Application web et  Mobile
Rapport pfe Conceptionet Developpement d'une Application web et Mobile

Rapport de stage PFE - Mémoire master: Développement d'une application Android
Rapport de stage PFE - Mémoire master: Développement d'une application AndroidRapport de stage PFE - Mémoire master: Développement d'une application Android
Rapport de stage PFE - Mémoire master: Développement d'une application Android

PFE :: Application de gestion des dus d'enseignement
PFE :: Application de gestion des dus d'enseignementPFE :: Application de gestion des dus d'enseignement
PFE :: Application de gestion des dus d'enseignement

Rapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed AmineRapport de stage d'initiation 2015 Mahmoudi Mohamed Amine
Rapport de stage d'initiation 2015 Mahmoudi Mohamed Amine

Rapport se stage LEONI BSK
Rapport se stage LEONI BSKRapport se stage LEONI BSK
Rapport se stage LEONI BSK

Pfe 2015
Pfe 2015Pfe 2015
Pfe 2015

Rapport pfe licence
Rapport pfe licenceRapport pfe licence
Rapport pfe licence

Rapport de stage de fin d'etudes du DUT
Rapport de stage de fin d'etudes du DUTRapport de stage de fin d'etudes du DUT
Rapport de stage de fin d'etudes du DUT

RapportPFE_IngenieurInformatique_ESPRIT
RapportPFE_IngenieurInformatique_ESPRITRapportPFE_IngenieurInformatique_ESPRIT
RapportPFE_IngenieurInformatique_ESPRIT

Rapport de stage développement informatique
Rapport de stage développement informatique Rapport de stage développement informatique
Rapport de stage développement informatique

rapport de projet de fin d'étude_PFE
rapport de projet de fin d'étude_PFErapport de projet de fin d'étude_PFE
rapport de projet de fin d'étude_PFE

Projet Fin d'année version finale
Projet Fin d'année version finaleProjet Fin d'année version finale
Projet Fin d'année version finale

Projet de fin étude ( LFIG : Conception et Développement d'une application W...
Projet de fin étude  ( LFIG : Conception et Développement d'une application W...Projet de fin étude  ( LFIG : Conception et Développement d'une application W...
Projet de fin étude ( LFIG : Conception et Développement d'une application W...

Rapport de stage de perfectionnement - Mahmoudi Mohamed Amine
Rapport de stage de perfectionnement - Mahmoudi Mohamed AmineRapport de stage de perfectionnement - Mahmoudi Mohamed Amine
Rapport de stage de perfectionnement - Mahmoudi Mohamed Amine

Rapport de stage d'été
Rapport de stage d'étéRapport de stage d'été
Rapport de stage d'été


Similaire à Rapport de stage Amir

Atelier ASTech - décembre 2013 - EcoMundo
Atelier ASTech - décembre 2013 - EcoMundoAtelier ASTech - décembre 2013 - EcoMundo
Atelier ASTech - décembre 2013 - EcoMundo
Brice Kosinski

11 may 2015 le rôle des centres techniques sectoriels dans les activités de...
11 may 2015   le rôle des centres techniques sectoriels dans les activités de...11 may 2015   le rôle des centres techniques sectoriels dans les activités de...
11 may 2015 le rôle des centres techniques sectoriels dans les activités de...
Mohamed Larbi BEN YOUNES

Conception et developpement d'un site web pour la suggestion et notification ...
Conception et developpement d'un site web pour la suggestion et notification ...Conception et developpement d'un site web pour la suggestion et notification ...
Conception et developpement d'un site web pour la suggestion et notification ...
Mohamed Boubaya

MIPE : Christelle Fenayon, Lean Tour TOURS, Nov.17
MIPE : Christelle Fenayon, Lean Tour TOURS, Nov.17MIPE : Christelle Fenayon, Lean Tour TOURS, Nov.17
MIPE : Christelle Fenayon, Lean Tour TOURS, Nov.17
Institut Lean France

L'éco-conception dans l'industrie aéronautique - Mémoire Master 1 ESC PAU
L'éco-conception dans l'industrie aéronautique - Mémoire Master 1 ESC PAUL'éco-conception dans l'industrie aéronautique - Mémoire Master 1 ESC PAU
L'éco-conception dans l'industrie aéronautique - Mémoire Master 1 ESC PAU
Olivier BEAUVAL

Polymers 3D printing / Fabrication additive avec polymères - Etude Plastipoli...
Polymers 3D printing / Fabrication additive avec polymères - Etude Plastipoli...Polymers 3D printing / Fabrication additive avec polymères - Etude Plastipoli...
Polymers 3D printing / Fabrication additive avec polymères - Etude Plastipoli...
PLASTIPOLIS

Guide pratique bureau_enseignement_decembre_2008
Guide pratique bureau_enseignement_decembre_2008Guide pratique bureau_enseignement_decembre_2008
Guide pratique bureau_enseignement_decembre_2008
guest57927e

Guide construction bois - afcobois
Guide construction bois - afcoboisGuide construction bois - afcobois
Guide construction bois - afcobois
Build Green

IRCAD, Internship Report
IRCAD, Internship ReportIRCAD, Internship Report
IRCAD, Internship Report
Raphaël Bils

presentation ACV (2).pptx
presentation ACV (2).pptxpresentation ACV (2).pptx
presentation ACV (2).pptx
ImadNassiri1

Alain Bernard - Le 3D dans le monde
Alain Bernard - Le 3D dans le mondeAlain Bernard - Le 3D dans le monde
Alain Bernard - Le 3D dans le monde
Quoc Tuan Duong, ing.

power point presentation in conception field
power point presentation in conception fieldpower point presentation in conception field
power point presentation in conception field
Ghazouani Jaber

Rapport Splunk.pdf
Rapport Splunk.pdfRapport Splunk.pdf
Rapport Splunk.pdf
HichemKhalfi

Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...
Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...
Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...
Anthony Gelibert

2011 rapport final cosei_batiment
2011 rapport final cosei_batiment2011 rapport final cosei_batiment
2011 rapport final cosei_batiment
PEXE

Ecoparc integral
Ecoparc integral Ecoparc integral
Ecoparc integral
guest1d76a0

PRESENTATION CSTB
PRESENTATION CSTBPRESENTATION CSTB
PRESENTATION CSTB
Isabelle Pinard


Similaire à Rapport de stage Amir (20)

Atelier ASTech - décembre 2013 - EcoMundo
Atelier ASTech - décembre 2013 - EcoMundoAtelier ASTech - décembre 2013 - EcoMundo
Atelier ASTech - décembre 2013 - EcoMundo

11 may 2015 le rôle des centres techniques sectoriels dans les activités de...
11 may 2015   le rôle des centres techniques sectoriels dans les activités de...11 may 2015   le rôle des centres techniques sectoriels dans les activités de...
11 may 2015 le rôle des centres techniques sectoriels dans les activités de...

vanderpypendaniel_msc
vanderpypendaniel_mscvanderpypendaniel_msc
vanderpypendaniel_msc

Conception et developpement d'un site web pour la suggestion et notification ...
Conception et developpement d'un site web pour la suggestion et notification ...Conception et developpement d'un site web pour la suggestion et notification ...
Conception et developpement d'un site web pour la suggestion et notification ...

MIPE : Christelle Fenayon, Lean Tour TOURS, Nov.17
MIPE : Christelle Fenayon, Lean Tour TOURS, Nov.17MIPE : Christelle Fenayon, Lean Tour TOURS, Nov.17
MIPE : Christelle Fenayon, Lean Tour TOURS, Nov.17

L'éco-conception dans l'industrie aéronautique - Mémoire Master 1 ESC PAU
L'éco-conception dans l'industrie aéronautique - Mémoire Master 1 ESC PAUL'éco-conception dans l'industrie aéronautique - Mémoire Master 1 ESC PAU
L'éco-conception dans l'industrie aéronautique - Mémoire Master 1 ESC PAU

Polymers 3D printing / Fabrication additive avec polymères - Etude Plastipoli...
Polymers 3D printing / Fabrication additive avec polymères - Etude Plastipoli...Polymers 3D printing / Fabrication additive avec polymères - Etude Plastipoli...
Polymers 3D printing / Fabrication additive avec polymères - Etude Plastipoli...

Guide pratique bureau_enseignement_decembre_2008
Guide pratique bureau_enseignement_decembre_2008Guide pratique bureau_enseignement_decembre_2008
Guide pratique bureau_enseignement_decembre_2008

man_qualite.pdf
man_qualite.pdfman_qualite.pdf
man_qualite.pdf

Guide construction bois - afcobois
Guide construction bois - afcoboisGuide construction bois - afcobois
Guide construction bois - afcobois

IRCAD, Internship Report
IRCAD, Internship ReportIRCAD, Internship Report
IRCAD, Internship Report

presentation ACV (2).pptx
presentation ACV (2).pptxpresentation ACV (2).pptx
presentation ACV (2).pptx

Alain Bernard - Le 3D dans le monde
Alain Bernard - Le 3D dans le mondeAlain Bernard - Le 3D dans le monde
Alain Bernard - Le 3D dans le monde

rapport final - Copie
rapport final - Copierapport final - Copie
rapport final - Copie

power point presentation in conception field
power point presentation in conception fieldpower point presentation in conception field
power point presentation in conception field

Rapport Splunk.pdf
Rapport Splunk.pdfRapport Splunk.pdf
Rapport Splunk.pdf

Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...
Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...
Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...

2011 rapport final cosei_batiment
2011 rapport final cosei_batiment2011 rapport final cosei_batiment
2011 rapport final cosei_batiment

Ecoparc integral
Ecoparc integral Ecoparc integral
Ecoparc integral

PRESENTATION CSTB
PRESENTATION CSTBPRESENTATION CSTB
PRESENTATION CSTB


Rapport de stage Amir

  • 1. Ref : Au : 2014/2015 Université de Sousse Ecole Nationale d’Ingénieurs de Sousse Rapport de stage d’Ingénieur Réaliser par Amir Knani Filière 2ème Année Génie Mécatronique Effectué au sein de la société Concebatech Pépinière d’entreprise soft-tech Sousse Période de Stage : 01/07/2014-31/07/2014 ©Knani2014

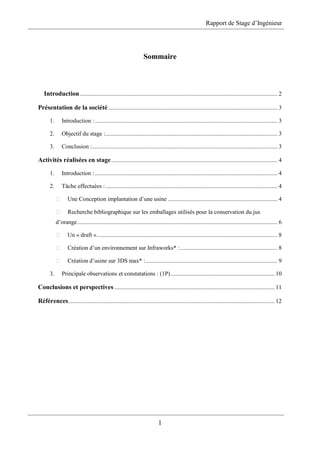

  • 2. Rapport de Stage d’Ingénieur 1 Sommaire Introduction ..................................................................................................................................... 2 Présentation de la société.................................................................................................................. 3 1. Introduction :........................................................................................................................... 3 2. Objectif du stage :.................................................................................................................... 3 3. Conclusion :............................................................................................................................. 3 Activités réalisées en stage................................................................................................................ 4 1. Introduction :........................................................................................................................... 4 2. Tâche effectuées :.................................................................................................................... 4 Une Conception implantation d’une usine .......................................................................... 4 Recherche bibliographique sur les emballages utilisés pour la conservation du jus d’orange....................................................................................................................................... 6 Un « draft ».......................................................................................................................... 8 Création d’un environnement sur Infraworks* :.................................................................. 8 Création d’usine sur 3DS max* :......................................................................................... 9 3. Principale observations et constatations : (1P)...................................................................... 10 Conclusions et perspectives............................................................................................................ 11 Références........................................................................................................................................... 12
  • 3. Rapport de Stage d’Ingénieur 2 Introduction Etant qu’un élève ingénieur, j’ai effectué mon stage d’ingénieur au sein de la société de Concebatech, une nouvelle boite dans la Pépinière d’entreprise soft-tech Sousse, non seulement pour améliorer le degré de communication avec les personnels mais aussi les relations pratique et établir aussi un degré de cohérence entre la théorie et la pratique dans la mécatronique. Le présent rapport va présenter en générale les différent tâches accomplies au sein de cette société ainsi un aperçu sur les activités de la société et ces objectifs Mots clés : Conception d’usine/production de jus d’orange
  • 4. Rapport de Stage d’Ingénieur 3 Chapitre 1 Présentation de la société 1. Introduction : CONCEBATECH est un bureau offrant une gamme de services dans le domaine des bâtiments. Son métier consiste à apporter toutes les informations pour prendre les bonnes décisions. Son expertise métier et sa connaissance parfaite des différents secteurs d'activité lui amènent logiquement à conseiller et à accompagner dans la mise en place de solutions optimisées. 2. Objectif du stage : . Le projet, dans lequel je suis impliqué, consiste à créer une simulation d’une usine de fabrication de jus d’orange, alors les tâches réalisées sont :  Une Conception implantation d’une usine  Recherche bibliographique sur les emballages utilisés pour la concervation du jus d’orange  Un draft  Création d’un environnement sur Infraworks* :  Création d’usine sur 3DS max* : 3. Conclusion : Le premier objectif de ce stage est l’apprentissage des nouvelles logicielle de simulation 3D (3ds max ,Infraworks,Inventor…),le deuxième objectif consiste à améliorer mes connaissance en gestion des usines (flux de production ,la matrice de proximité…) et le troisième objectif ,le plus important, est le travail dans une équipe
  • 5. Rapport de Stage d’Ingénieur 4 Chapitre 2 Activités réalisées en stage 1. Introduction : Le travail demandé est une tâche dans un projet en cours de réalisation et qui consiste à crée une simulation d’une usine de construction de Jus d’orange en partant des études de marché, les emplacements des différents départements, leurs indépendance des unes par rapport aux autres et le flux de production. 2. Tâche effectuées : Les tâches effectuées au cours de ce stage :  Une Conception implantation d’une usine : j’ai eu pour rôle de chercher les point en prendre en considération lors de création d’une société : Figure 1 : Implantation déficiente Les points à prendre en considération lors de la conception d’une usine I. Emplacement du site
  • 6. Rapport de Stage d’Ingénieur 5 I.1. Disponibilité des matières premières I.2. Proximité des marchés I.3. Energie disponible I.4. Condition climatique I.5. Facilités de transport I.6. Gestion des déchets I.7. Disponibilité de la main d’œuvre I.8. Taxe et réglementations I.9. Caractéristique du site I.10. Protection contre les incendies II. Configuration de l’usine (Condition à prendre en compte) : II.1 Développement d’un nouveau site ou extension d’un site existant II.2 Type et quantités de produits à fabriquer II.3 Type de contrôles II.4 Praticité et accessibilité opérationnelles II.5 Accès aux utilités et aux services de construction II.6 Type de bâtiments et exigences de construction II.7 Considération relatives à la santé au travail II.8 Problèmes d’évacuation des déchets II.9 Equipements auxiliaires II.10. Espaces disponible et espace nécessaire II.11. Routes et voies ferrées II.12 Extension futures envisageables III. Conduite et supervision de l’usine III.1 Stratégie de pilotage et supervision III.2 Instrumentation III.3 Maintenance IV. Utilités : IV.1 Energie disponible (Achetée ou produite) IV.2 Vapeur IV.3 Eaux de process (Disponibilité, coût, prétraitement) V. Conception structurelle : V.1 Fondation, vide sanitaire V.2 Revêtement de sol (planéité, résistance mécanique, nettoyable) V.3 Choix des matériaux de construction (Disponibilité, cout, caractéristiques techniques, durabilité V.4 Toiture (étanchéité, évacuation eaux de pluies), plafond et plafonnier (Accessibilité, nettoyage, protection contre les nuisibles et les risque d’infestation) VI. Stockage-entreposage  Matières premières  En cours  produits finis,  Rebut  Produits recyclés  Résidus et déchets  Produits en quarantaine  Emballages  Produit chimique / Toxique / inflammables  Explosifs ou polluants / Liquide ou solides VII. Manutention et transfert des produits
  • 7. Rapport de Stage d’Ingénieur 6 VII.1 Caractéristique physicochimiques des produits à déplacer VII.2 Types et distances de déplacement VII.3 Quantités à déplacer par unité de temps VII.4 Principe d’alimentation et d’évacuation de l’équipement de transfert VII.5 Régime continu ou intermittent des flux VIII. Evacuation des déchets VIII.1 Nature des sources de pollution VIII.2 Propriété des émission polluantes VIII.3 Systèmes de collecte et de transfert VIII.4 Sélection des systèmes de contrôle VIII.5 Taux réglementaire de dilution des systèmes d’évacuation VIII.6 Procédés d’élimination VIII.6.1 Réduction de la pollution atmosphérique (éliminations des particules (filtres cyclones…)) VIII.6.2 Réduction de pollution liquide : traitement physique VIII.6.3 Réduction de pollution solide : recyclage/conversion chimique VIII.6.4 Thermique IX. Santé et sécurité IX.1. Identification du danger en conduite opérationnelle par étude IX.2. Dangers chimiques IX.3 Danger liés au feu ou aux explosions IX.4 Sécurité aux postes de travail IX.5 Nuisance sonores X. Brevets et licences  Recherche bibliographique sur les emballages utilisés pour la conservation du jus d’orange Type d’emballage Figure 2 : Les types d’emballage vis-à-vis les types de conditionnement
  • 8. Rapport de Stage d’Ingénieur 7 Les emballages plastiques : Figure 3 : les compotions des bouteilles de plastique  PET 1, est une standard monocouche (Amcor France, Bierne, France)  PET 2, est un multicouche constitué de 2 couches de PET et d’une couche intérieure de Nylon MXD6 contenant un absorbeur d’oxygène. La dénomination commerciale de ce matériau est Bindox® (Amcor Belgique, Brecht, Belgique).  Le PET 3 est un emballage monocouche standard traité au plasma possédant une couche de carbone interne d’épaisseur comprise entre 65 et 80 nm dénommé ACTIS Lite™ (Amorphous Carbon Treatment on Internal Surface, Sidel France, Le Havre, France)  PET 4, est une monocouche contenant 2,5 % d’une résine absorbant l’oxygène. Le nom commercial de cette bouteille est Amosorb® (Amcor Belgique, Brecht, Belgique) Procéder Toutes les bouteilles sont nettoyées avec la solution d’acide per acétique (Divosan, Diversey,Etats-Unis) puis rincées 3 fois avec de l’eau. Elles sont fermées après remplissage, soit avec des opercules en aluminium soit avec des bouchons en PEHD . Les emballages en verre : Procéder Elles sont nettoyées avec une solution d’acide peracétique à 1500 ppm (Divosan, Diversey, Etats-Unis) puis rincées 3 fois avec de l’eau Avantage : Jus à grande concentration Inconvenant Gout + traitement Durée de vie grande Les emballages Briques Avantage : Jus à faible concentration Gout
  • 9. Rapport de Stage d’Ingénieur 8 Inconvenant Durée de vie grande  Un « draft » Figure 4 : premier essai du draft  Création d’un environnement sur Infraworks* : (L’usine est située dans le pôle technologique d’Enfidha) *Infraworks est un logiciel de la suite autodesk pour Gérer des modèles d'infrastructures de plus grande envergure créés à partir de sources de données existantes et générer des propositions et des ébauches d'idées de conception plus efficacement dans le contexte de l'environnement de construction. Générer rapidement des propositions riches en données afin de mieux prédire les performances des choix de conception dans l'environnement existant.
  • 10. Rapport de Stage d’Ingénieur 9 Figure 5 : l’emplacement de l’usine et son environnement sur le logiciel Infraworks  Création d’usine sur 3DS max* : *3DS max : offre une solution complète de modélisation, d'animation, de simulation et de rendu pour les concepteurs de jeux et de films, ainsi que les infographistes. 3ds Max offre de nouveaux outils efficaces, tout en permettant d'accélérer les performances et d'optimiser les flux de travail pour améliorer la productivité des personnes travaillant sur des éléments complexes et haute résolution. Figure 5 : l’usine et son environnement sur le logiciel 3Ds max
  • 11. Rapport de Stage d’Ingénieur 10 3. Principale observations et constatations : (1P) Mon stage d’ingénieur m’a permet :  d’améliorer mes capacités en termes de gestion d’équipe.  Améliorer mes connaissances dans les logiciels de simulation 3D (3Ds max et les plugins utilisés pour crées des simulations et des vidéos avec l’Adobe After Effects).  Se familiariser avec des logiciels professionnels de génie civil (Infraworks ,Autocad map ,Civil 3D ) Mais par contre on avait plus de chance de performer le travail si on avait un serveur pour partager le travail avec l’équipe à distance et non pas chercher à chaque fois l’avancement de travail de chaque personne de l’équipe et refaire des modifications sur des logiciels qui ne sont pas assez facile de manipuler en cas de modification

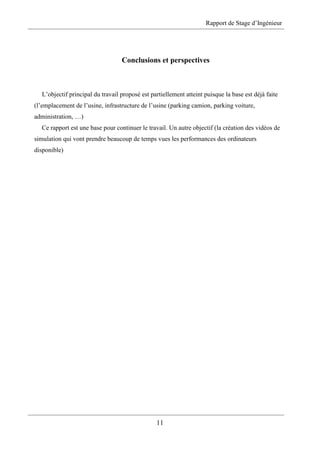

  • 12. Rapport de Stage d’Ingénieur 11 Conclusions et perspectives L’objectif principal du travail proposé est partiellement atteint puisque la base est déjà faite (l’emplacement de l’usine, infrastructure de l’usine (parking camion, parking voiture, administration, …) Ce rapport est une base pour continuer le travail. Un autre objectif (la création des vidéos de simulation qui vont prendre beaucoup de temps vues les performances des ordinateurs disponible)
  • 13. Rapport de Stage d’Ingénieur 12 Références http://www.autodesk.fr/products/3ds-max/overview http://www.autodesk.fr/products/infraworks-family/overview www.bape.gouv.qc.ca/sections/mandats/alcan-brasque/.../pr5-1-texte.pdf http://grabcad.com/
