1. capteurs

2. capteurs
actifs
alimentation requise alimentation pas requise
passifs
numerique analogique
touche
position + accel
distance
couleur
vibration
lumière
lumière UV
humidité angle
lumière
rotation

3. capteurs
actionneurs
phénomène physique signal électrique
signal électrique phénomène physique

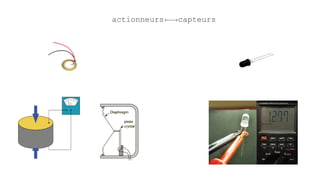

4. actionneurs capteurs

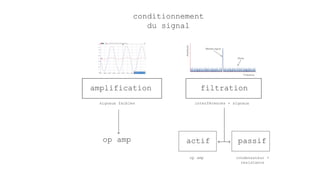

5. conditionnement
du signal
amplification
op amp
signaux faibles interférences + signaux
filtration
actif passif
op amp condensateur +
resistance

6. op-amp = amplificateur opérationnel
entrées
Les op-amps captent la
difference entre les tensions
presentent aux deux entrées et
la multiplie par x (qui
s’appelle le «gain»)
sortie

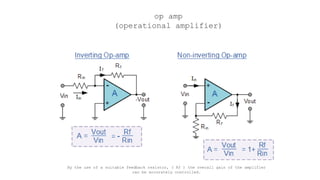

7. op amp
(operational amplifier)
By the use of a suitable feedback resistor, ( Rƒ ) the overall gain of the amplifier
can be accurately controlled.

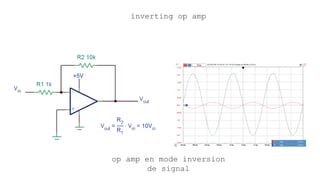

8. inverting op amp
op amp en mode inversion
de signal

9. non-inverting op amp
op amp qui n’inverte pas

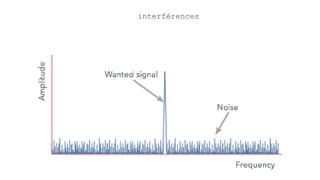

10. interférences

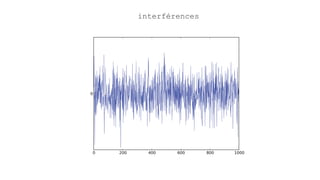

11. interférences

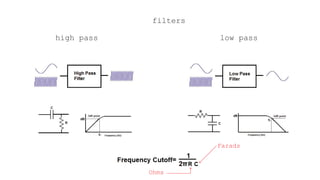

12. filters
high pass low pass
Farads
Ohms

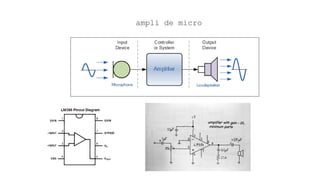

13. ampli de micro

14. capteurs +
arduino

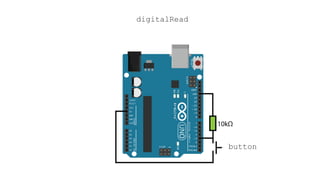

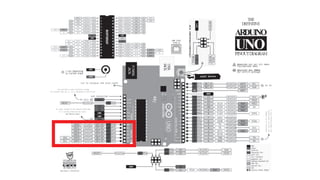

16. digitalRead
button

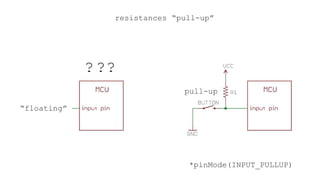

17. resistances “pull-up”
*pinMode(INPUT_PULLUP)
“floating”
???
pull-up

18. multiplexeur

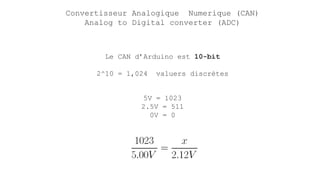

19. Le CAN d’Arduino est 10-bit
2^10 = 1,024 valuers discrètes
5V = 1023
2.5V = 511
0V = 0
Convertisseur Analogique Numerique (CAN)
Analog to Digital converter (ADC)

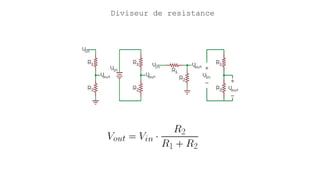

20. Diviseur de resistance

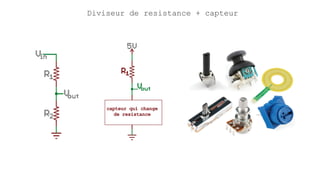

21. Diviseur de resistance + capteur

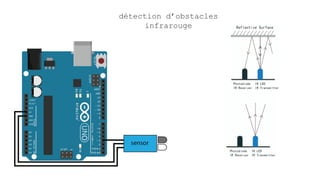

22. détection d’obstacles
infrarouge

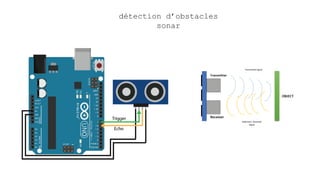

23. détection d’obstacles
sonar
détection d’obstacles
sonar

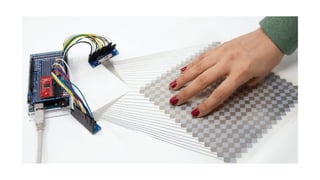

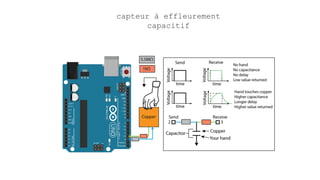

24. capteur à effleurement
capacitif

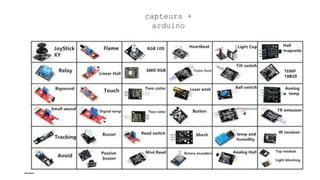

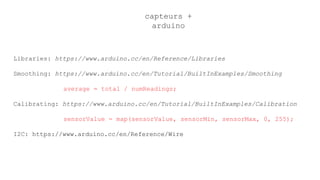

26. capteurs +
arduino
Libraries: https://www.arduino.cc/en/Reference/Libraries
Smoothing: https://www.arduino.cc/en/Tutorial/BuiltInExamples/Smoothing
average = total / numReadings;
Calibrating: https://www.arduino.cc/en/Tutorial/BuiltInExamples/Calibration
sensorValue = map(sensorValue, sensorMin, sensorMax, 0, 255);
I2C: https://www.arduino.cc/en/Reference/Wire
