Le document traite des capteurs utilisés pour mesurer divers paramètres environnementaux, incluant les anémomètres et les pluviomètres. Il décrit la technologie, le fonctionnement, et les liaisons avec un microcontrôleur, ainsi que les processus de calcul des valeurs mesurées. Enfin, il aborde également des aspects de l'alimentation des circuits et le rôle des composants électroniques dans ces systèmes de détection.

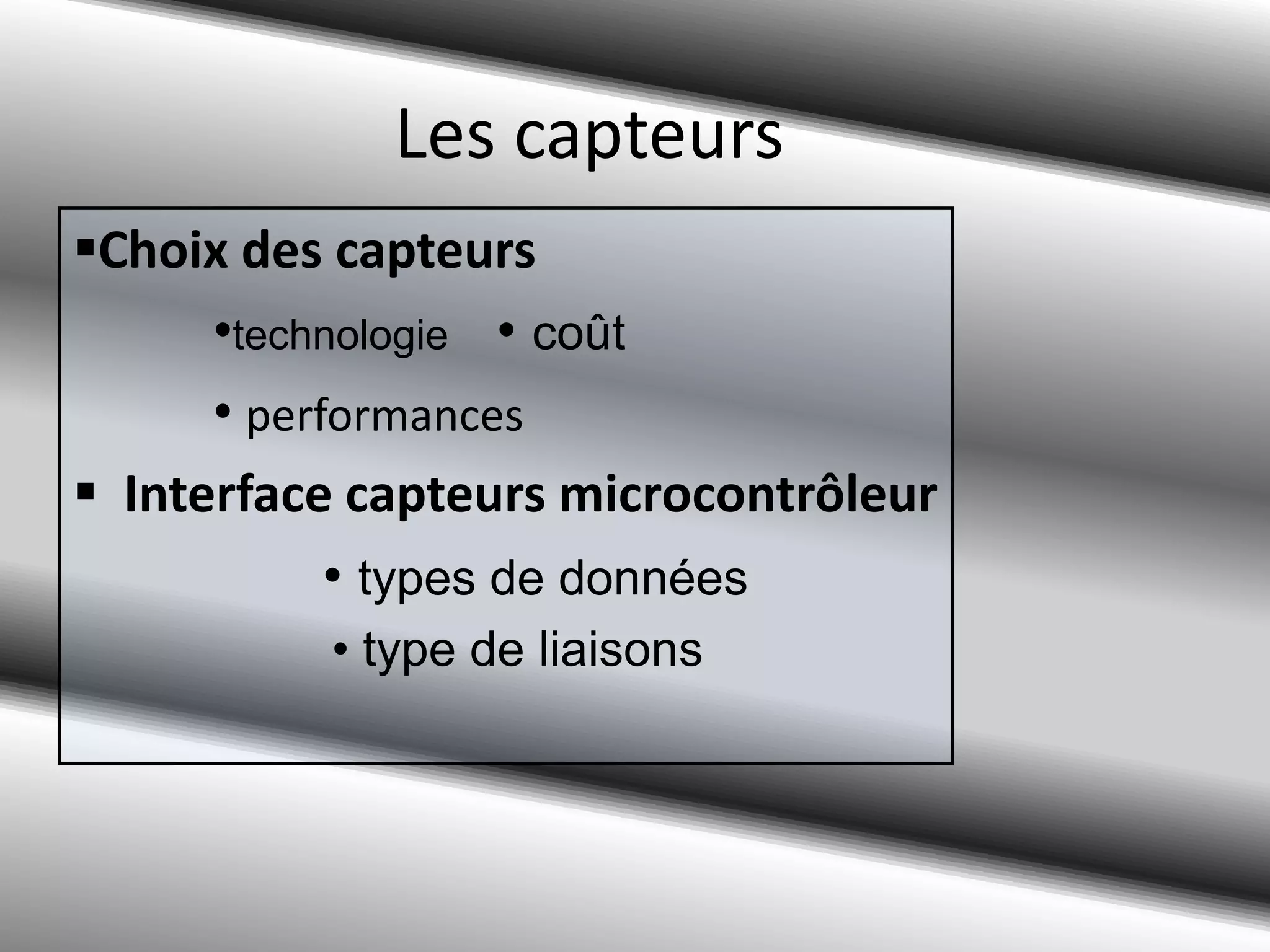

1. Les capteursChoix des capteurs•technologie • coût•performancesInterface capteurs microcontrôleur • types de données • type de liaisons

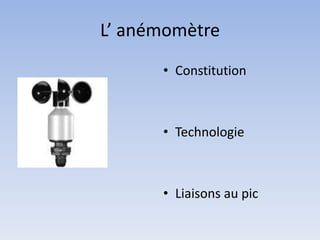

2. L’ anémomètreConstitutionTechnologieLiaisons au pic

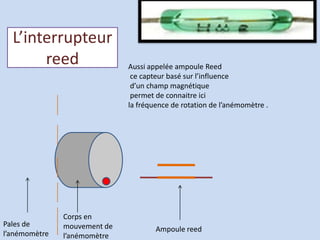

3. L’interrupteurreedAussi appelée ampoule Reed ce capteur basé sur l’influence d’un champ magnétique permet de connaitre ici la fréquence de rotation de l’anémomètre .Corps en mouvement de l’anémomètrePales de l’anémomètreAmpoule reed

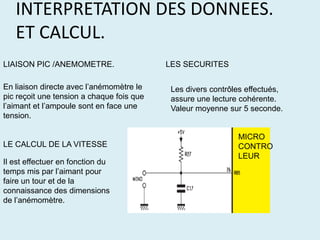

4. INTERPRETATION DES DONNEES.ET CALCUL.LIAISON PIC /ANEMOMETRE.LES SECURITESEn liaison directe avec l’anémomètre le pic reçoit une tension a chaque fois que l’aimant et l’ampoule sont en face une tension.Les divers contrôles effectués, assure une lecture cohérente.Valeur moyenne sur 5 seconde.MICROCONTROLEURLE CALCUL DE LA VITESSEIl est effectuer en fonction du temps mis par l’aimant pour faire un tour et de la connaissance des dimensions de l’anémomètre.

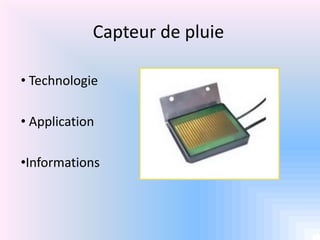

5. Capteur de pluie Technologie

6. Application

7. Informations+5V+5VMICROCONTROLEURDétecteur de pluieResistance infinie

8. Valeur de résistance

9. Tension = 5V

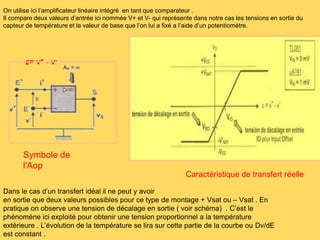

10. Pas d’impulsion au microcontrôleur

11. Tension trop faible

12. Impulsion au microcontrôleur

13. Transistor passant

14. Transistor saturé

15. Précision

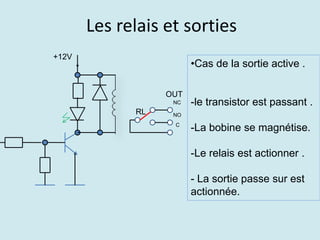

16. Rôle du transistor

17. Appel de la routine

18. Cas de pluie
