1. U.D. 5

2. » Quels sont les rôles des structures:
Soutenir les actions extérieures et maintenir la forme des objets et
des bâtiments
» Soutenir des poids:
comme les supports (piliers, colonnes) et les poutres ou les murs épais.
» Résistez à des forces extérieures:
comme les barrages ou réservoirs
» Fournir une forme:
comme les tentes
» Protéger:
comme le châsis d’une voiture ou la boîte d’un moniteur

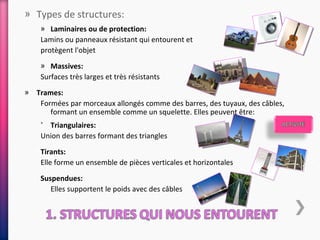

3. » Types de structures:
» Laminaires ou de protection:
Lamins ou panneaux résistant qui entourent et
protègent l'objet
» Massives:
Surfaces très larges et très résistants
» Trames:
Formées par morceaux allongés comme des barres, des tuyaux, des câbles,
formant un ensemble comme un squelette. Elles peuvent être:
˃ Triangulaires:
Union des barres formant des triangles
Tirants:
Elle forme un ensemble de pièces verticales et horizontales
Suspendues:
Elles supportent le poids avec des câbles

4. » Types des efforts:
˃ Traction:
Il vise à étirer les parties de la structure
Il tend à augmenter la longueur des morceaux
˃ Compression:
Il visent à compresser (écraser)les parties de la structure
Il tend à réduire la longueur des morceaux
˃ Flexion:
Il veut plier les parties de la structure
˃ Cisaillement:
Il veut couper les pièces de la structure
˃ Torsion:
Il veut tordre les pièces de la structure

5. » Éléments d'une structure
˃ Verticales:
Ils soutiennent les efforts de compression et/ou de flexion.
˃ Horizontales:
Ils soutiennent les efforts de flexion et de découpage (cisaillement)
˃ Arches:
Ils appuient les efforts de compression,
ils déplacent les efforts sur les côtés
˃ Tirants:
Ils soutiennent les efforts de traction.

6. » Àune structure on lui demande:
1. Qu’elle soutienne les efforts
2. Qu’elle ne se déforme pas
» Il est donc essentiel de:
1. Bien choisir les matériaux
+ Les câbles des grues sont en acier car ils résistent bien la
traction
+ Les colonnes des temples sont en pierre car elle résiste bien
compression
+ Les mâts des voilers sont en bois car elle résiste bien flexion
2. Avoir une forme appropiée:
+ Parce qu'un même matériel selon sera plus ou moins résistant
selon sa forme

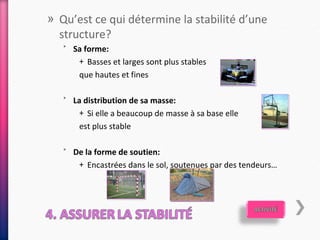

7. » Qu’est ce qui détermine la stabilité d’une
structure?
˃ Sa forme:
+ Basses et larges sont plus stables
que hautes et fines
˃ La distribution de sa masse:
+ Si elle a beaucoup de masse à sa base elle
est plus stable
˃ De la forme de soutien:
+ Encastrées dans le sol, soutenues par des tendeurs…

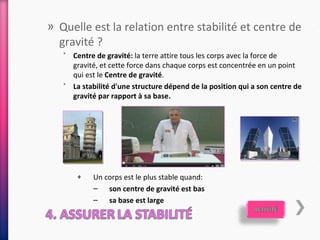

8. » Quelle est la relation entre stabilité et centre de
gravité ?
˃ Centre de gravité: la terre attire tous les corps avec la force de
gravité, et cette force dans chaque corps est concentrée en un point
qui est le Centre de gravité.
˃ La stabilité d'une structure dépend de la position qui a son centre de
gravité par rapport à sa base.
+ Un corps est le plus stable quand:
– son centre de gravité est bas
– sa base est large
