1. Informatique
&
Réseaux
La liaison série RS232
BTS Systèmes Numériques
1
Informatique & Réseaux

2. Informatique
&
Réseaux
Généralités
• Transmissions série et parallèle
• La communication entre 2 systèmes peut se
faire de manière :
– Parallèle
– Série
• La communication série est très importante
dans le domaine de la télécommunication et
plus généralement dans le transfert
d’informations
2

3. Informatique
&
Réseaux
Généralités
• Exemples :
3

4. Informatique
&
Réseaux
Généralités
• Transmissions série et parallèle
• Contrairement au bus parallèle où plusieurs bits sont
transmis simultanément, dans les bus série, les bits
sont envoyés les uns à la suite des autres
4

5. Informatique
&
Réseaux
Généralités
• Transmissions série et parallèle
• Intérêts d'une liaison série
– Moins de câblage ( - de cuivre donc - cher)
– Pas de perturbation entre pistes
• Débits plus élevés
• Distances de communication plus importantes 5

6. Informatique
&
Réseaux
Généralités
• Transmissions série et parallèle
• Inconvénients d'une liaison parallèle
– Distorsion d’horloge
– Interférences
• Les fils parallèles sont regroupés physiquement dans un
câble parallèle, et les signaux peuvent se perturber
mutuellement.
6

7. Informatique
&
Réseaux
Généralités
• Transmissions série et parallèle
• Inconvénients d'une liaison parallèle
Ces phénomènes peuvent être limités par le choix du support de transmission
Phénomène de diaphonie (interférences par phénomène d’induction)
I
Un conducteur
parcouru par un
courant crée un
champs magnétique
Un conducteur
baignant dans un
champs magnétique
est le siège d’un
courant induit
Iind
B
7

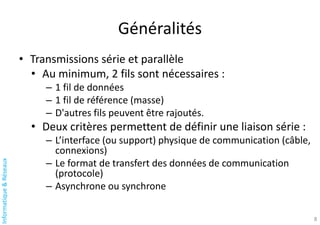

8. Informatique
&
Réseaux
Généralités
• Transmissions série et parallèle
• Au minimum, 2 fils sont nécessaires :
– 1 fil de données
– 1 fil de référence (masse)
– D'autres fils peuvent être rajoutés.
• Deux critères permettent de définir une liaison série :
– L’interface (ou support) physique de communication (câble,
connexions)
– Le format de transfert des données de communication
(protocole)
– Asynchrone ou synchrone
8

9. Informatique
&
Réseaux
9

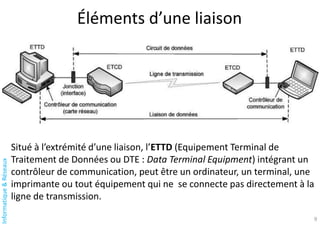

Éléments d’une liaison
Situé à l’extrémité d’une liaison, l’ETTD (Equipement Terminal de
Traitement de Données ou DTE : Data Terminal Equipment) intégrant un
contrôleur de communication, peut être un ordinateur, un terminal, une
imprimante ou tout équipement qui ne se connecte pas directement à la
ligne de transmission.

10. Informatique
&
Réseaux
10

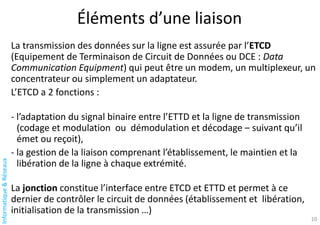

Éléments d’une liaison
La transmission des données sur la ligne est assurée par l’ETCD
(Equipement de Terminaison de Circuit de Données ou DCE : Data
Communication Equipment) qui peut être un modem, un multiplexeur, un
concentrateur ou simplement un adaptateur.
L’ETCD a 2 fonctions :
- l’adaptation du signal binaire entre l’ETTD et la ligne de transmission
(codage et modulation ou démodulation et décodage – suivant qu’il
émet ou reçoit),
- la gestion de la liaison comprenant l’établissement, le maintien et la
libération de la ligne à chaque extrémité.
La jonction constitue l’interface entre ETCD et ETTD et permet à ce
dernier de contrôler le circuit de données (établissement et libération,
initialisation de la transmission …)

11. Informatique
&
Réseaux
11
Transmission série synchrone
Si l’émetteur transmet son signal d’horloge vers le récepteur, la
transmission est dite synchrone.
En transmission synchrone, le signal d’horloge peut être transmis
séparément (bande de base) ou codé dans les données (par modem), les
débits peuvent être beaucoup plus importants.
Les données, composées d’un ensemble de bits, sont regroupées en
trames pouvant contenir plusieurs milliers d’octets.

12. Informatique
&
Réseaux
12
Transmission série synchrone
Structure générale d’une trame synchrone
Le début d’une trame est annoncé par :
- un ou plusieurs caractères de synchronisation codés suivant le
protocole utilisé, suivi de,
- Un champ de service pouvant contenir l’adresse de l ’émetteur et du
récepteur ou d’autres informations sur le type de trame ou la structure
du message (début de fichier, début ou longueur de bloc …),
- Un champ de données correspondant au message,
- Un champ de contrôle permettant la détection d’erreurs de transmission
- un ou plusieurs caractères de fin de trame.

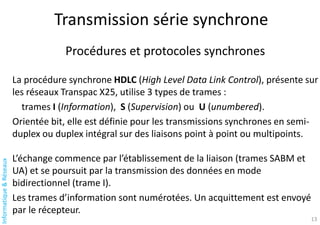

13. Informatique
&
Réseaux
Transmission série synchrone
13
Procédures et protocoles synchrones
La procédure synchrone HDLC (High Level Data Link Control), présente sur
les réseaux Transpac X25, utilise 3 types de trames :
trames I (Information), S (Supervision) ou U (unumbered).
Orientée bit, elle est définie pour les transmissions synchrones en semi-
duplex ou duplex intégral sur des liaisons point à point ou multipoints.
L’échange commence par l’établissement de la liaison (trames SABM et
UA) et se poursuit par la transmission des données en mode
bidirectionnel (trame I).
Les trames d’information sont numérotées. Un acquittement est envoyé
par le récepteur.

14. Informatique
&
Réseaux
Transmission série synchrone
14

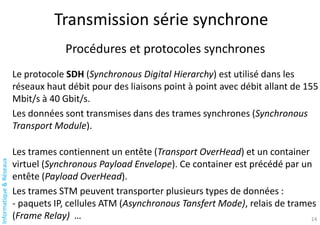

Procédures et protocoles synchrones
Le protocole SDH (Synchronous Digital Hierarchy) est utilisé dans les
réseaux haut débit pour des liaisons point à point avec débit allant de 155
Mbit/s à 40 Gbit/s.
Les données sont transmises dans des trames synchrones (Synchronous
Transport Module).
Les trames contiennent un entête (Transport OverHead) et un container
virtuel (Synchronous Payload Envelope). Ce container est précédé par un
entête (Payload OverHead).
Les trames STM peuvent transporter plusieurs types de données :
- paquets IP, cellules ATM (Asynchronous Tansfert Mode), relais de trames
(Frame Relay) …

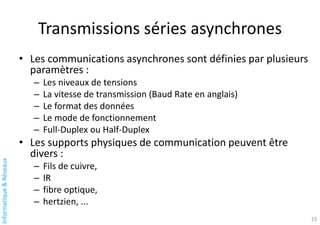

15. Informatique
&
Réseaux
Transmissions séries asynchrones
• Les communications asynchrones sont définies par plusieurs
paramètres :
– Les niveaux de tensions
– La vitesse de transmission (Baud Rate en anglais)
– Le format des données
– Le mode de fonctionnement
– Full-Duplex ou Half-Duplex
• Les supports physiques de communication peuvent être
divers :
– Fils de cuivre,
– IR
– fibre optique,
– hertzien, ...
15

16. Informatique
&
Réseaux
16
Transmissions séries asynchrones
Synchronisation en réception
Le mode asynchrone est orienté pour une transmission par caractères,
qui peuvent être transmis à tout moment, la synchronisation à la
réception se faisant pour chacun d’eux.

17. Informatique
&
Réseaux
Transmissions séries asynchrones

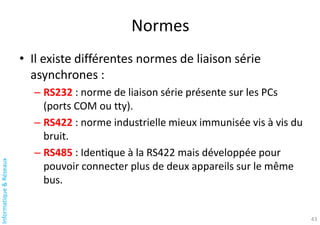

• Protocoles les plus courants :
– Norme RS232
• Utilisée notamment pour la communication avec un PC (ports
COM ou tty)
• Également utilisée dans de nombreux modules électroniques
spécifiques (modules Zigbee, ...)
– Norme RS422
• Amélioration de la RS232 (version différentielle)
– Norme RS485
• Utilisée dans les applications où les perturbations sont
importantes (milieu industriel)
• On en trouve sur les Automates Programmables Industriels (API)
17

18. Informatique
&
Réseaux
Principe de transmission
Dans une communication série RS232, les bits sont envoyés les uns à la
suite des autres sur la ligne en commençant par le bit de poids faible. La
transmission s’appuie donc sur le principe des registres à décalage. La
transmission se fait octet par octet :
• pas d'horloge transmise  donnée réelle à transmettre :
la donnée utile + données de synchro + donnée de contrôle
• Nécessité de rajouter un bit de ”START” ('0' logique) avant l'octet à
transmettre, et un bit de ”STOP” ('1' logique) après l'octet à
transmettre.
• La norme RS232 prévoit également la possibilité de rajouter un autre
bit juste avant le bit de STOP :
– Bit de parité (parité paire ou impaire), ou sans bit de parité (sans parité)
– ou un 2ème bit de STOP
18

19. Informatique
&
Réseaux
Principe de transmission
• 10 ou 11 bits sont transmis au registre à décalage
qui assure la transmission en commençant par le bit
de poids faible.
19

20. Informatique
&
Réseaux
20
20
Principe de transmission
Trame asynchrone
La trame asynchrone correspond à la transmission d’un octet ou d’un
caractère dont la longueur est limité à 7 ou 8 bits suivant le codage
utilisé.
L’état de repos correspond à un état logique haut.

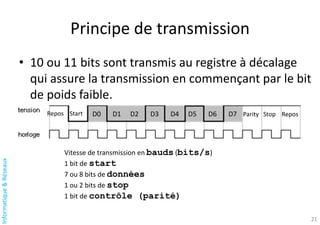

21. Informatique
&
Réseaux
Principe de transmission
• 10 ou 11 bits sont transmis au registre à décalage
qui assure la transmission en commençant par le bit
de poids faible.
Vitesse de transmission en bauds (bits/s)
1 bit de start
7 ou 8 bits de données
1 ou 2 bits de stop
1 bit de contrôle (parité)
D0 D1 D2 D3 D4 D5 D6 Parity Stop Repos
D7
Repos Start
21

22. Informatique
&
Réseaux
Configuration de la liaison
On dispose de registres de contrôle et d’état.
• Le(s) registre(s) de contrôle permet(tent) de :
– Fixer le format de transmission (7, 8 ou 9 bits)
– Fixer le facteur de division de l’horloge (Baud Rate)
– Fixer le test de parité
– Fixer le nombre de bits STOP
– Préciser le fonctionnement en interruption
22

23. Informatique
&
Réseaux
Configuration de la liaison
On dispose de registres de contrôle et d’état.
• Le(s) registre(s) d'état(s) permet(tent) de savoir :
– Si une transmission est en cours
– Si une réception est terminée
– L’état des lignes de contrôle
– L’état des interruptions
23

24. Informatique
&
Réseaux
Principe de la réception asynchrone
• Pas d'horloge transmise entre les 2 équipements
→ les fréquences d'horloge de l'émetteur et du
récepteur doivent être identiques
• Pour indiquer au récepteur le début d'une
transmission, il faut lui envoyer un signal :
– C'est le rôle du bit de START
– La ligne au repos est à l'état logique '1‘
– Le bit de START est donc logiquement à '0'
24

25. Informatique
&
Réseaux
Principe de la réception asynchrone
1. Le récepteur attend le premier front descendant de la ligne de
données pour se synchroniser.
2. Après une demi-période d’horloge, il vient tester le bit . L’intérêt est
de pouvoir savoir s’il s’agit d’un vrai bit de START (si le signal est
toujours à ‘0’) ou alors si on a eu du bruit sur la ligne qui aurait
provoqué un faux bit de START (si le bit est remonté à‘1’).
3. Ensuite, on échantillonne le nombre de bits de données (défini
dans la configuration de la liaison série) à chaque période
d’horloge.
4. Enfin, on teste le ou les bits STOP
– Si le bit est à ‘1’, on a bien un bit STOP.
– Si le bit est à ‘0’, on a un mauvais bit STOP. On parle d’une
– erreur d’encadrement (framing error).
25

26. Informatique
&
Réseaux
Principe de la réception asynchrone
26

27. Informatique
&
Réseaux
Principe de la réception asynchrone
• On souhaite envoyer l'octet 0x32 (caractère '2')
• 8 bits, sans parité avec 1 bit STOP.
• 0x32 = (0011 0010)2
27

28. Informatique
&
Réseaux
Principe de la réception asynchrone
Exercice : Identifier la donnée transmise et calculer la vitesse de transmission
Repos
Start
Parité
Stop
Repos
Message
Horloge
0
Donnée
1,145ms
28

29. Informatique
&
Réseaux
Lignes de contrôle

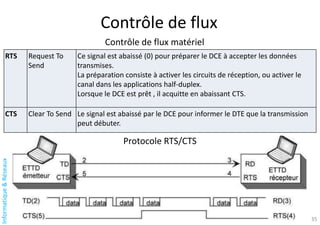

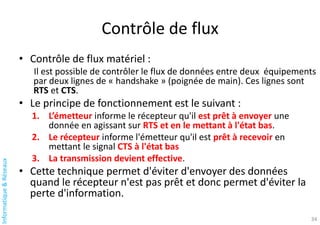

• Ce sont les signaux additionnels aux lignes de
données qui permettent de contrôler la
communication.
• Différents signaux peuvent être échangés.
29

30. Informatique
&
Réseaux
Lignes de contrôle
• Les signaux de transmission de données
– TxD (transmitted data) : Données dans un sens
– RxD (receiveed data) : Données dans l'autre sens
• Les signaux de contrôle de flux de transmission
– RTS (request to send) : Demande à émettre
– CTS (clear to send) : Prêt à recevoir
– DTR (Data Terminal Ready)
– DSR (Data Set Ready )
• Des références de potentiels (masse)
30
signaux de type handshake

31. Informatique
&
Réseaux
Lignes de contrôle (signaux RS232)
31
Liaison normalisée ETTD-ETCD
Liaison ETTD-ETTD type null modem (hors norme UIT-T)

32. Informatique
&
Réseaux
Vitesse de transmission des données
• Les deux équipements doivent être configurés avec la
même vitesse (baud rate).
• Elle est exprimée en bauds (ou bits/seconde)
• Ces vitesses sont normalisées :
– 1200 bauds
– 2400 bauds
– 4800 bauds
– 9600 bauds
– 19200 bauds  débit maxi dans la norme RS232
– 38400 bauds
– 57600 bauds
– 115200 bauds
32

33. Informatique
&
Réseaux
Contrôle de flux
• Le rôle du contrôle de flux est de permettre d’éviter
de perdre des informations pendant la transmission.
• Différents types de contrôle de flux :
– Contrôle de flux matériel
– Contrôle de flux logiciel
33

34. Informatique
&
Réseaux
Contrôle de flux
• Contrôle de flux matériel :
Il est possible de contrôler le flux de données entre deux équipements
par deux lignes de « handshake » (poignée de main). Ces lignes sont
RTS et CTS.
• Le principe de fonctionnement est le suivant :
1. L’émetteur informe le récepteur qu'il est prêt à envoyer une
donnée en agissant sur RTS et en le mettant à l'état bas.
2. Le récepteur informe l'émetteur qu'il est prêt à recevoir en
mettant le signal CTS à l'état bas
3. La transmission devient effective.
• Cette technique permet d'éviter d'envoyer des données
quand le récepteur n'est pas prêt et donc permet d'éviter la
perte d'information.
34

35. Informatique
&
Réseaux
Contrôle de flux
35
RTS Request To
Send
Ce signal est abaissé (0) pour préparer le DCE à accepter les données
transmises.
La préparation consiste à activer les circuits de réception, ou activer le
canal dans les applications half-duplex.
Lorsque le DCE est prêt , il acquitte en abaissant CTS.
CTS Clear To Send Le signal est abaissé par le DCE pour informer le DTE que la transmission
peut débuter.
Contrôle de flux matériel
Protocole RTS/CTS

36. Informatique
&
Réseaux
Contrôle de flux
• Contrôle de flux logiciel :
Il est également possible de contrôler la
transmission à l'aide de deux codes ASCII de contrôle
«XON» et «XOFF» :
– XOFF (code ASCII 17) : demande l'arrêt de la transmission
– XON (code ASCII 19) : demande le départ d'une
transmission
36
Le récepteur stoppe le flux de données en envoyant sur la ligne de données un
caractère dédié nommé XOFF, et le relance en envoyant le caractère XON.
D’où le nom du protocole XON/XOFF .

37. Informatique
&
Réseaux
37
Contrôle de flux
Lorsque le tampon du récepteur est presque plein, celui-ci demande la
suspension de l’émission en renvoyant à l’émetteur le caractère Xoff sur la
ligne TD.
L’émission du caractère Xon sur TD signifiera que le tampon est à nouveau
disponible et que l’émission peut reprendre.
L’émetteur doit analyser les caractères en retour  protocole – rapide
que le protocole RTC/CTS.
Protocole Xon/Xoff

38. Informatique
&
Réseaux
Parité
• Le mot transmis peut être suivi ou non d'un bit de
parité qui sert à détecter les erreurs éventuelles de
transmission (bit de parité facultatif).
• Il existe deux types de parités :
– Parité paire (even)
– Parité impaire (odd)
Remarque :
– Sans Parité  pas de bit de parité transmis !
38

39. Informatique
&
Réseaux
Parité paire (even)
• Le bit ajouté à la donnée est positionné de telle
façon que le nombre des bits à « 1 » soit paire sur
l'ensemble donné + bit de parité.
• Exemple :
– soit la donnée 11001011
– 5 bits à «1»
 le bit de parité paire est positionné à « 1 »
 ainsi le nombre de « 1 » devient paire.
39

40. Informatique
&
Réseaux
Parité impaire (odd)
• Le bit ajouté à la donnée est positionné de telle
façon que le nombre des bits à « 1 » soit impaire
sur l'ensemble donné + bit de parité.
• Exemple :
– soit la donnée 11001011
– 5 bits à «1»
le bit de parité impaire est positionné à « 0 »
ainsi un nombre de « 1 » reste impaire.
40

41. Informatique
&
Réseaux
Parité
Caractère ASCII Nb de 1 Parité pair Parité impair
A 0100 0001
L 0100 1100
z 0111 1010
0 0011 0000
9 0011 1001
7 0011 0111
Exercices :
41

42. Informatique
&
Réseaux
Bilan
• Pour que 2 équipements puissent échanger des
données, ils doivent être configurés pour que :
– La vitesse de communication (baud rate) soit le même
des deux côtés.
– Le nombre de bits de données soit identique
– Le nombre de bits STOP soit identique
– Le type de contrôle de flux choisit soit le même
– La parité soit la même
42

43. Informatique
&
Réseaux
Normes
• Il existe différentes normes de liaison série
asynchrones :
– RS232 : norme de liaison série présente sur les PCs
(ports COM ou tty).
– RS422 : norme industrielle mieux immunisée vis à vis du
bruit.
– RS485 : Identique à la RS422 mais développée pour
pouvoir connecter plus de deux appareils sur le même
bus.
43

44. Informatique
&
Réseaux
Normes
• Le choix d'une norme dépend :
– De la vitesse de transmission souhaitée
– De la longueur du câble
– Du nombre d'équipements que l'on souhaite connecter
– De l’immunité vis à vis des parasites
44
RS correspond aux normes américaines définies par l’EIA (Electronics Industries
Association).
V.. ou X.. correspond aux avis internationaux définis par le CCITT (Comité Consultatif
International pour le Téléphone et les Télécommunications).
Boucle de
courant
particulièrement utilisée dans l’industrie, ne correspond pas à une norme.

45. Informatique
&
Réseaux
Normes
EIA 
CCITT 
RS 232
V24 / V28
RS 423 RS 422
V11 / X27
RS 485
V11 / X27
Boucle
de courant
Type d’interface Unipolaire Unipolaire Différentiel Différentiel 0 – 20 mA
Sensibilité
Distance (m) 15 1200 1200 1200 1000 à 2000
Débit max. (bps) 19200 100K 10M sur 100 m
100K sur 1200 m
10M sur 100 m
100K sur 1200 m
19200
Multipoint non oui oui oui oui
Nombre d’émetteurs 1 1 1 32
Nombre de récepteurs 1 10 10 32
Niveau de sortie non chargé (V)  25  6  6  6
Niveau de sortie pleine charge (V)  5 à  15  3.6  2  1.5
Niveau de sortie typique  12 V  5 V
Impédance d’entrée 3 à 7 k  4 k  4 k  12 k
Charge émetteur 3 à 7 k  450  100  54 
45
Vocabulaire : non chargé La connexion est en l’ air, le fil n’est pas branché
chargé Il y a connexion entre l’émetteur et le récepteur, donc impédance de charge sur la ligne

46. Informatique
&
Réseaux
Norme RS232
• Niveaux de tension
– Les 0-5V (voire moins) que l'on trouve généralement en
sortie des microcontrôleurs sont insuffisants pour
transmettre les informations loin.
 Impédance de ligne = signal est atténué.
46
ligne de transmission

47. Informatique
&
Réseaux
Norme RS232
• Niveaux de tension
– Afin de pouvoir envoyer les signaux plus loin, la liaison série
RS232 transmet les informations sous des niveaux de
tension plus élevés.
• Un niveau logique bas (0V) sera transmis à l'aide d'une tension de
+12V (de 3V à 25V)
• Un niveau logique haut (5V) sera transmis à l'aide d'une tension de
-12V (de -3V à -25V)
 INVERSION DES NIVEAUX LOGIQUE (logique négative)
 ADAPTATION à +10V ET-10V
47

48. Informatique
&
Réseaux
Norme RS232
48

49. Informatique
&
Réseaux
Norme RS232 (exemple : ChronoRS232.exe)
49

50. Informatique
&
Réseaux
Composant externe (MAX 232)
• Cette adaptation est très classiquement réalisée
par le composant MAX 232 :
50

51. Informatique
&
Réseaux
Composant externe (MAX 232)
• Génère à partir d'une alimentation Vcc de 5V, les
tensions +10V et -10V.
• Distance maxi de 10m à 9600 bauds.
• Plus la distance sera grande, moins la vitesse de
transmission sera rapide car les atténuations et
les déformations des signaux seront plus
importantes.
51

52. Informatique
&
Réseaux
Composant externe (MAX 232)
• Exemple :
52

53. Informatique
&
Réseaux
Connecteur
• Le connecteur DB9 est généralement utilisé :
RS 232 C
53

54. Informatique
&

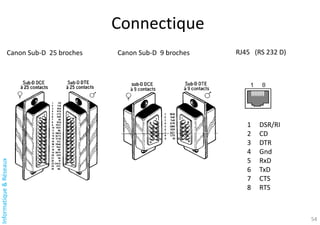

Réseaux
Connectique
54
Canon Sub-D 25 broches Canon Sub-D 9 broches RJ45 (RS 232 D)
1 DSR/RI
2 CD
3 DTR
4 Gnd
5 RxD
6 TxD
7 CTS
8 RTS

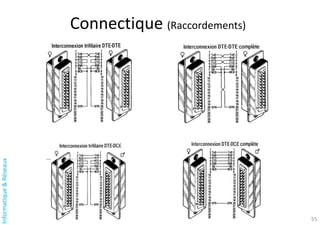

55. Informatique
&
Réseaux
Connectique (Raccordements)
55

56. Informatique
&
Réseaux
Évolution
• Les nouveaux ordinateurs ne sont généralement
plus pourvus par défaut de ports COM RS232.
• Convertisseurs USB/RS232 ,
permettant de gérer le
protocole USB d'un coté
et la liaison RS232 de l'autre
(puces FTDI)
56

57. Informatique
&
Réseaux
Évolution
• Circuits permettant de passer à une liaison USB
vers une liaison série à niveaux logiques TTL (0V -
5V) ou 0V – 3,3V
• Permet de s'interfacer en USB directement avec
un microcontrôleur, sans passer par un étage
+10V/-10V.
57

58. Informatique
&
Réseaux
Norme RS422
• Evolution de la RS232 en version différentielle.
• Performances : jusqu‘à 1km, 10 Mbits/s.
• Nécessite une résistance terminale de 100 pour adapter
la ligne (moins de réflexions en bout de ligne  débit  )
58

59. Informatique
&
Réseaux

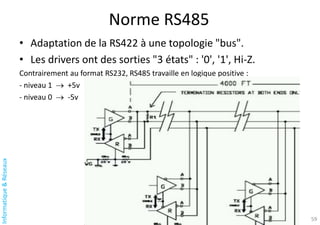

Norme RS485
• Adaptation de la RS422 à une topologie "bus".
• Les drivers ont des sorties "3 états" : '0', '1', Hi-Z.
Contrairement au format RS232, RS485 travaille en logique positive :
- niveau 1  +5v
- niveau 0  -5v
59

60. Informatique
&
Réseaux
Connectique
60
Vue de face Vue de dessus Femelle Mâle
Connecteur Sub-D 9 broches
Connecteur RJ45
Commun
D0
D1
Remarque : 2 bornes de données RS485 : A / B ou Rx+Tx+ / Rx-Tx- ou D1 / D0

61. Informatique
&
Réseaux
61
61

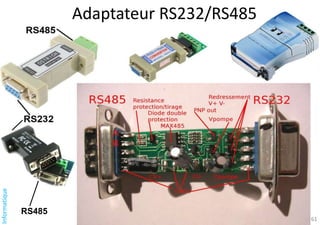

RS485
Adaptateur RS232/RS485

62. Informatique
&
Réseaux
Norme USB
• Introduction
La norme USB (Universal Serial Bus) a été mise au point pour
simplifier et augmenter le nombre et les performances des
raccordements série sur micro-ordinateur type PC.
Cette technologie « plug & play » permet de connecter en série
jusqu’à 127 périphériques (souris, clavier, imprimantes, scanner,
modem, …) sur un même canal.
Versions :
USB1  taux de transfert maxi 12 Mbit/s (1,5 Mbit/s pour les
périphériques lents),
USB2  débits de 120 à 480 Mbit/s ,
USB3  débits jusqu’à 4,8 Gbit/s.
62

63. Informatique
&
Réseaux
Norme USB
63
Il existe 2 types de connecteurs :
type A (downstream) sur l’unité centrale et les sorties hub,
type B (upstream) en entrée hub et sur les périphériques usb.

64. Informatique
&
Réseaux
Norme USB
64
Connecteur USB type A connecteur USB type B logo USB
Les cordons de liaison sont constitués de 4 fils, 2 pour l’alimentation des
périphériques (Vbus= +5v et GND) et 2 pour les signaux sur paire
torsadée (D+ et D-).
La transmission des signaux sur les 2 fils est de type différentielle, avec
des tensions < 0,3v pour le niveau 0 et > 2,8v pour le niveau 1.
Les transmissions sur le bus sont de type synchrone ou isochrone
(transfert à intervalles de temps réguliers pour les périphériques audio et
téléphoniques) suivant un codage NRZI.

65. Informatique
&
Réseaux
Norme USB
65
• Connexion d’un périphérique
L’ ordinateur hôte détecte l’ajout « à chaud » du nouveau périphérique
qui se retrouve alors alimenté en courant électrique et qui récupère
l’adresse par défaut (l’adresse 0).
L’étape suivante consiste à lui fournir son adresse définitive (procédure
d’énumération). Pour cela l’hôte interroge les périphériques déjà
branchés pour connaitre leur adresse et en attribuer une au nouveau,
qui en retour s’identifie. L’hôte, disposant de toutes les
caractéristiques nécessaires, est alors en mesure de charger le pilote
approprié….

66. Informatique
&
Réseaux
Norme USB
66
L’adresse est codée sur 7 bits, 128 périphériques(27 ) peuvent être
connectés simultanément à un port USB, mais en réalité 127 car
l’adresse 0 est une adresse réservée.
Par défaut, chaque connecteur USB ne peut fournir que 100 mA. Sur le
marché on trouve 3 types de hub USB :
- Low power, bus-powered functions hubs ou Self-powered functions
hubs (100 mA sur la totalité des ports avec un hub passif),
- Bus-powered hubs (500 mA sur la totalité des ports),
- High power, bus-powered functions hub ou Self-powered hubs (500
mA sur chaque port).

67. Informatique
&
Réseaux
Norme USB
67

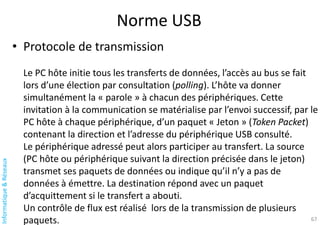

• Protocole de transmission
Le PC hôte initie tous les transferts de données, l’accès au bus se fait
lors d’une élection par consultation (polling). L’hôte va donner
simultanément la « parole » à chacun des périphériques. Cette
invitation à la communication se matérialise par l’envoi successif, par le
PC hôte à chaque périphérique, d’un paquet « Jeton » (Token Packet)
contenant la direction et l’adresse du périphérique USB consulté.
Le périphérique adressé peut alors participer au transfert. La source
(PC hôte ou périphérique suivant la direction précisée dans le jeton)
transmet ses paquets de données ou indique qu’il n’y a pas de
données à émettre. La destination répond avec un paquet
d’acquittement si le transfert a abouti.
Un contrôle de flux est réalisé lors de la transmission de plusieurs
paquets.

68. Informatique
&
Réseaux
Norme USB
68
Pour chaque périphérique concerné, les transactions USB se font par
l’intermédiaire de l’émission d’une succession de paquets :
- un paquet Jeton (Token) : le type de transaction (lecture/écriture),
l’adresse du périphérique de destination, et la terminaison,
- un paquet de données (Data) : les informations réellement utiles,
- un paquet d’état (Handshake) : paquet d’acquittement indiquant si
l’échange s’est correctement déroulé.
Paquets USB

69. Informatique
&
Réseaux
Norme USB
69

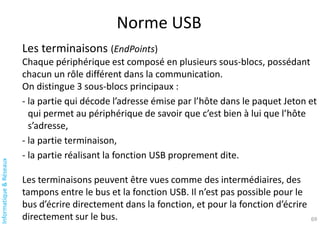

Les terminaisons (EndPoints)
Chaque périphérique est composé en plusieurs sous-blocs, possédant
chacun un rôle différent dans la communication.
On distingue 3 sous-blocs principaux :
- la partie qui décode l’adresse émise par l’hôte dans le paquet Jeton et
qui permet au périphérique de savoir que c’est bien à lui que l’hôte
s’adresse,
- la partie terminaison,
- la partie réalisant la fonction USB proprement dite.
Les terminaisons peuvent être vues comme des intermédiaires, des
tampons entre le bus et la fonction USB. Il n’est pas possible pour le
bus d’écrire directement dans la fonction, et pour la fonction d’écrire
directement sur le bus.

70. Informatique
&
Réseaux
Norme USB
70
Les données sont stockées temporairement dans les terminaisons
(jusqu’à ce que l’hôte ou le périphérique les lisent).
C’est pour cela que dans le paquet Jeton, l’hôte précise la terminaison
à laquelle il veut s’adresser.
Une même fonction USB peut utiliser plusieurs terminaisons.
Dans la spécification USB1.1 , le nombre de paires de terminaisons est
limité à 2 (les paires de terminaisons EndPoint EP0 in, EP0 out et
EP1 in, EP1 out).
La paire de terminaison utilisée par défaut par l’hôte pour dialoguer
avec le périphérique est EP0.

71. Informatique
&
Réseaux
Norme USB
71
Blocs fonctionnels USB et terminaisons (EP)

72. Informatique
&
Réseaux
Norme USB
72
Les types de transferts
La spécification USB définit 4 types de transferts entre l’hôte et les
périphériques :
- Les transferts de commande : utilisés pour les opérations de
commande et d’état (par exemple, énumération du périphérique lors
de sa connexion. Suivant le débit utilisé, la taille des paquets de
commande peut être de 8 à 64 octets. Fiable : répété en cas d’erreur
sur un paquet.
- Les transferts d’interruption : très utilisé, mise en œuvre pour les
souris, les claviers et tous les périphériques qui n’ont pas une activité
permanente mais qui ont besoin d’une prise en compte rapide d’un
évènement. Ce n’est pas réellement un mécanisme d’interruption au
sens informatique du terme dans la mesure où le périphérique attend
le dialogue avec l’hôte et ne force pas l’interruption d’un autre
transfert en cours.

73. Informatique
&
Réseaux
Norme USB
73
- Les transferts isochrones : le mode de transfert le plus efficace en
terme de débit, de disponibilité et de délai d’attente, mais le plus
complexe. Utilisés pour des données ayant des durées de vie critiques
(trames audio ou vidéo). Ce type de transfert assure un débit
minimum, mais il peut arriver que certains paquets soient erronés.
- Les transferts en blocs : utilisés quand il faut transférer une grande
quantité d’informations pendant un temps relativement court. Par
exemple, un appareil photo ou un caméscope utilise ce type de
transfert pendant lequel 90 % de la bande passante du bus est
attribuée au périphérique et les paquets erronés sont répétés.

74. Informatique
&
Réseaux
Norme USB
74
Les descripteurs USB
Point essentiel pour le fonctionnement correct du bus. Chaque
périphérique possède ses propres caractéristiques qui le différencient
du voisin. L’hôte doit être en possession de toutes ces caractéristiques
pour initier une communication avec le périphérique en question.
Pour cela, chaque périphérique possède une série de descripteurs
(données stockées dans une mémoire morte) qui précisent
complètement son identité, la façon de communiquer avec lui, sa
compatibilité USB2 …
L’hôte accède aux différents champs des descripteurs par un jeu de
requêtes décrites dans la partie logicielle de la spécification USB.
Le mode veille est obligatoire sur tous les appareils USB. Un
périphérique USB entrera en veille lorsqu’il n’y a aucune activité sur le
bus pendant plus de 3 ms. Il dispose ensuite de 7 ms supplémentaires
pour confirmer ce mode et ne consommer que le courant de veille
nominal (500A) nécessaire à son éventuelle reprise d’activité.

75. Informatique
&
Réseaux
Norme USB 2
75
Classes de débit USB
Dans la norme USB 2 , un classement en fonction du débit utilisé et du
type de périphérique a été introduit avec 3 classes proposées (voir ci-dessus).

76. Informatique
&
Réseaux
Norme USB 2
76
3 classes de de performances sont ainsi proposées :
Low-Speed, Full-Speed et High-Speed.
La norme USB2.0 s’est enrichie de la fonctionnalité On-The-Go (OTG) pour
pouvoir effectuer des échanges « d’égal à égal » (peer to peer) entre 2
périphériques sans avoir à passer par un hôte du genre PC.
Un périphérique OTG peut donc se connecter à un autre périphérique
OTG, à un périphérique (non-OTG) ou à un hôte.
Les applications de cette extension sont par exemple la connexion directe:
- d’un appareil photo avec une imprimante, ou,
- d’un téléphone cellulaire avec un lecteur mp3.
Pour Cette fonctionnalité, des prises mini A et B, des câbles mini USB sont
définis. Dans le cas d’une connexion OTG-OTG, c’est le type de prise mini A
ou B qui va permettre de déclarer lequel des 2 va prendre provisoirement
le rôle d’hôte. Ensuite, il peut se produire un renversement des rôles suite
à une étape de négociation entre les 2 systèmes OTG (protocole HNP).

77. Informatique
&
Réseaux
Norme USB 3
77
L’USB 3.0 (Super-Speed USB) propose un débit supérieur
allant jusqu’à 4,8 Gbit/s (10 Gbit/s pour l’USB 3.1 Gen2).
Les connecteurs USB 3 type A ou B sont munis d’une double rangée de
contacts superposés : La partie supérieure permettant les transferts haut
débit avec des lignes différentielles pour l’émission/réception.
La compatibilité ascendante avec les versions antérieures est assurée : les
câbles USB 1.1/2.0 peuvent utiliser les prises USB 3.0 .
La compatibilité descendante est impossible : les câbles USB 3.0 ne
peuvent pas se connecter directement sur les prises USB 1.1 et USB 2.0
sans adaptateur ( USB 3.0 vers USB standard ).
L’USB 3 apporte également une meilleure gestion de l’énergie : mise en
veille automatique des équipements, notamment les hubs USB 3 , en cas
de cessation d’activité

78. Informatique
&
Réseaux
Norme FIREWIRE
78
• Introduction
Dérivé du bus SCSI-3, le standard FireWire est un bus série devenu un
standard officiel de l’industrie sous l’appellation IEEE 1394.
Il est destiné aux outils multimédias (caméscopes numériques,
synthétiseurs, disques durs, lecteurs optiques de CD et DVD).
Les connexions sont de type « Hot-plug » : chaque périphérique peut
être connecté à chaud sans avoir à redémarrer le système.
Le standard permet un maximum théorique de 63 équipements reliés
au même PC avec un débit maxi de 400 Mbits/s et 3200 Mbits/s pour
la norme FireWire2.
Le bus FireWire peut fournir l’énergie pour les appareils connectés :
24v , 15W de puissance. Les appareils plus gourmand en électricité
doivent apporter leur propre alimentation.

79. Informatique
&
Réseaux
Norme FIREWIRE
79
• La connectique
Chaque périphérique IEEE 1394 dispose de 2 sorties de 1 entrée pour
le chaînage des matériels entre eux. Le câble de connexion comporte 6
fils composés de 2 paires torsadées pour les données (multiplexées
aux signaux d’horloge) et de 2 fils d’alimentation. Certains connecteurs
à 4 broches ne disposent pas des 2 fils d’alimentation.
Connecteurs et logo FireWire IEEE 1394

80. Informatique
&
Réseaux
Norme FIREWIRE
80
Description et brochage des signaux IEEE 1394

81. Informatique
&
Réseaux
Norme FIREWIRE
81
• Le protocole
Le bus série FireWire peut gérer plusieurs flux à différentes vitesses, ce
qui permet d’optimiser la bande passante. Il est capable de gérer les
transferts en asynchrone et en isochrone (transfert à intervalles de
temps réguliers), type de trafic mieux adapté aux applications
multimédias.
- Le mode de transfert asynchrone est basé sur une transmission de
paquets à intervalles de temps variables. L’hôte envoie un paquet de
données et attend de recevoir l’accusé de réception du périphérique
pour envoyer le suivant.
- Le mode de transfert isochrone permet l’envoi de paquets de
données de taille fixe à intervalle de temps régulier (cadencé grâce aux
signaux d’horloge). Les accusés de réception ne sont donc plus
nécessaires, ce qui simplifie l’adressage des périphériques et permet
un débit fixe plus élevé ainsi qu’une bande passante garantie.

82. Informatique
&
Réseaux
Norme FIREWIRE
82
Le protocole de transfert de données est organisé en 3 fonctions :
- Une fonction d’arbitrage qui a pour rôle, sur le nœud concerné de
demander le contrôle du bus (un nœud correspond à l’hôte ou l’un
des périphériques connectés),
- Une fonction de transmission de paquet de données qui gère
l’émission d’un entête (préfixe, adresses des nœuds sources et
destination, code de transaction, somme de contrôle …) et des
données proprement dites,
- Une fonction d’acquittement (acknowledgment) gérée par le
récepteur adressé qui indique ainsi la bonne réception des données.
Comme pour le standard USB, bien que la plupart des utilisations se
fasse en point à points entre un PC et son périphérique, l’exploitation
en multipoint est bien prévue par le protocole de transmission.

83. Informatique
&
Réseaux
Normes FIREWIRE 2 et 3
83
La norme IEEE 1394b est également appelée FireWire 2 ou FireWire
Gigabit ou encore FireWire 800. Avec de nouvelles performances, elle
définit un autre type de connecteur à 9 broches et peut utiliser des câbles
en paires torsadées de type Ethernet (catégorie 5) ou de la fibre optique.
Bien concurrencée par les améliorations USB2, la technologie FireWire2
propose des débits supérieurs avec une bande passante non partagée, ce
qui la rend plus performante et plus adaptée à des applications de type
transfert vidéo entre PC et caméra numérique.
La norme FireWire 3200, parfois appelée FireWire3 concurrence
directement l’USB3 avec l’avantage de fournir plus d’énergie aux
périphériques connectés et un meilleur rendement dans le protocole de
communication (débit utile de l’ordre de 80 % du débit nominal contre
60 % en USB).

84. Informatique
&
Réseaux
Normes FIREWIRE 2 et 3
84
Normes et débits FireWire

85. Informatique
&
Réseaux
Norme I2C
85

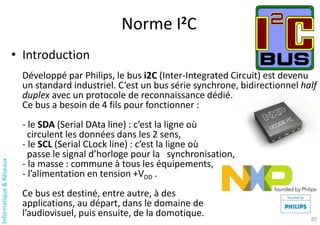

• Introduction
Développé par Philips, le bus i2C (Inter-Integrated Circuit) est devenu
un standard industriel. C’est un bus série synchrone, bidirectionnel half
duplex avec un protocole de reconnaissance dédié.
Ce bus a besoin de 4 fils pour fonctionner :
- le SDA (Serial DAta line) : c’est la ligne où
circulent les données dans les 2 sens,
- le SCL (Serial CLock line) : c’est la ligne où
passe le signal d’horloge pour la synchronisation,
- la masse : commune à tous les équipements,
- l’alimentation en tension +VDD .
Ce bus est destiné, entre autre, à des
applications, au départ, dans le domaine de
l’audiovisuel, puis ensuite, de la domotique.

86. Informatique
&
Réseaux
Norme I2C
86
Ce bus répond aux architectures Maître/Esclave (multi-maitres, multi-
esclaves). Chaque circuit possède sa propre adresse.
les données transitent exclusivement à la demande du maitre vers tous
les esclaves :
transmission orientée octet,
MSB en premier.
• Le débit :
- jusqu’à 100 Kbits/s en mode Standard,
- jusqu’à 400 Kbits/s en mode Fast,
- jusqu’à 3,4 Mbits/s en mode High-Speed,
- jusqu’à 5 Mbits/s en mode Ultra-Fast.

87. Informatique
&
Réseaux
Norme I2C
87
• Support physique
Pour permettre à plusieurs circuits logiques de connecter leurs sorties
ensemble, on utilise des sorties à collecteur ouvert (ou drain ouvert).
Le niveau résultant sur la ligne est alors une fonction logique « ET » de
toutes les sorties connectées.
Sur le bus i2C, le niveau logique dominant est donc le 0, le niveau
logique récessif est le 1 (niveau par défaut au repos). Le bus doit être
équipé de 2 résistances Rp de polarisation (pull-up) : 4K à 10K .
Comme entrée et sortie se font sur un même fil, un circuit peut vérifier
l’état récessif de la ligne. Il place un 1 logique (transistor bloqué) et
vérifie que la ligne est bien à 1, dans le cas contraire, c’est qu’un autre
circuit est en train de placer un 0.
L’émetteur peut donc vérifier l’émission effective de chaque bit.

88. Informatique
&
Réseaux
Norme I2C
88

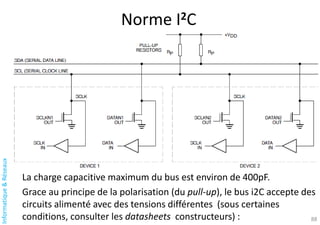

La charge capacitive maximum du bus est environ de 400pF.
Grace au principe de la polarisation (du pull-up), le bus i2C accepte des
circuits alimenté avec des tensions différentes (sous certaines
conditions, consulter les datasheets constructeurs) :

89. Informatique
&
Réseaux
Norme I2C
89

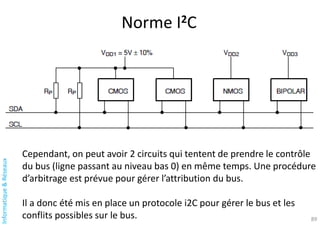

Cependant, on peut avoir 2 circuits qui tentent de prendre le contrôle
du bus (ligne passant au niveau bas 0) en même temps. Une procédure
d’arbitrage est prévue pour gérer l’attribution du bus.
Il a donc été mis en place un protocole i2C pour gérer le bus et les
conflits possibles sur le bus.

90. Informatique
&
Réseaux
Norme I2C
90
Les échanges commencent toujours par une condition START sur
SCL/SDA et finissent par une condition STOP.
Les données sont envoyées par paquets de 8 bits (ou octet).
Le bit de poids fort (MSB) est envoyé en premier.
Les bits sont transférés sur le front descendant du signal horloge SCL.
• Protocole i2C

91. Informatique
&
Réseaux
Norme I2C
91
Chaque octet est suivi d’un bit d’acquittement (ACK) à 0 généré par
l’esclave et lu par le maitre.
Les esclaves sont identifiés par une adresse sur 7 bits, le 8ième bits de
l’octet indique s’il s’agit d’une opération d’écriture dans l’esclave (0) ou
de lecture (1) : R/W .
Par exemple pour un circuit dont l’adresse est 1010000. L’adresse i2C
en écriture sera 10100000 (0xA0) et 10100001 (0xA1) en lecture.

92. Informatique
&
Réseaux
Norme I2C
92
Exemples d’échanges
Dans un même échange, on peut trouver des écritures puis des
lectures d’un esclave : Par exemple, la lecture d’une mémoire nécessite
l’écriture de l’adresse interne à lire.

93. Informatique
&
Réseaux
Norme I2C
93
Ici, le maitre transmet l’adresse d’écriture d’un esclave suivi de 2 octets
de données.
Pour signifier à l’esclave de relâcher la ligne de données SDA après
restitution de la donnée, le maître n’acquitte pas (Non Acq : Ack=1) le
dernier mot transmis par ce dernier. En suite le bus redevient libre :

94. Informatique
&
Réseaux
Norme I2C
94
Le maitre demande une lecture, l’esclave transmet deux octets, c’est
maintenant le maitre qui place les acquittements.
Dans un même échange on peut trouver des écritures puis des lectures
d’un esclave.

95. Informatique
&
Réseaux
Comparatif des normes
95

96. Informatique
&
Réseaux
Mode de transmission
Suivant 3 modes d’exploitation de la liaison, la transmission
des données peut se faire de manière :
•unidirectionnelle (simplex)
•alternée (half-duplex)
•simultanée (full-duplex)
96
Emetteur Récepteur
E ou R E ou R
E et R E et R
t1
t1
t2  t1
t1
t2 = t1

97. Informatique
&
Réseaux
Mode de transmission
Communication SIMPLEX : un seul sens de communication A  B
Sur une liaison unidirectionnelle de type 2 fils (rarement utilisée), il faudra :
- le conducteur d’émission de données Tx+ de A va sur Rx+ de B : polarité positive
- le conducteur d’émission de données Tx- de A va sur Rx- de B : polarité négative
- le blindage
Communication HALF-DUPLEX : 2 sens de communication alternés A  B
Sur une liaison bidirectionnelle alternée de type 2 fils (la plus utilisée), il faudra :
- le conducteur d’émission/réception des données Tx+ de A va sur Rx+ de B
- le conducteur d’émission/réception des données Tx- de A va sur Rx- de B
- le blindage
Communication FULL-DUPLEX : 2 sens de communication simultanés A  B
Sur une liaison bidirectionnelle de type 4 fils, il faudra :
- les 2 conducteurs d’émission des données Tx+ et Tx- de A va sur Rx+ et Rx- de B
- les 2 conducteurs de réception des données Tx+ et Tx- de B va sur Rx+ et Rx- de A
- le blindage
97

98. Informatique
&
Réseaux
98

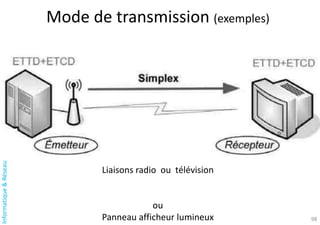

Mode de transmission (exemples)
Liaisons radio ou télévision
ou
Panneau afficheur lumineux

99. Informatique
&
Réseaux
99
Mode de transmission (exemples)
Liaison talkies-walkies , liaison WiFi
Transmission sur Internet entre 2 PC par l’intermédiaire de modems ADSL

100. Informatique
&
Réseaux
Notions utiles sur les transmissions sérielles
• Définition de valence :
Tout type de codage associe une valeur physique (niveau électrique)
à une valeur logique (donnée binaire par exemple). La valence, notée
V , est le nombre de valeurs physiques que peut prendre la donnée
codée à un instant donné.
Les codes NRZ et Manchester sont bivalents.
• Définition de la période bit :
La période bit est la durée minimale durant laquelle il est nécessaire
de maintenir une valeur physique sur la ligne de transmission pour
qu’elle puisse être reconnue par le récepteur.
La période bit Tb s’exprime en secondes.
100

101. Informatique
&
Réseaux
Notions utiles sur les transmissions sérielles
• Définition de la vitesse de modulation :
La vitesse de modulation correspond au nombre de valeurs
physiques transmises par seconde.
La vitesse de modulation Vm s’exprime en bauds
Vm = 1 / Tb (en bauds)
• Définition de la vitesse de transmission :
La vitesse de modulation (appelée aussi débit binaire) correspond
au nombre de valeurs logiques transmises par secondes. Le débit
binaire Db s’exprime en bits par secondes (bits/s).
Db = Vm . log2( V ) / n (en bits/secondes)
 Vm = n . Db / log2( V ) (en bauds)
avec n , nombre de valeurs physiques utilisables pour coder un
niveau logique, et V la valence. 101

102. Informatique
&
Réseaux
• Calcul de la durée de transmission :
La durée de transmission Dt correspond au délai qui s’écoule entre le
début et la fin d’une transmission.
Elle s’exprime en secondes et correspond au rapport du nombre de
bits Nb contenus dans le message transmis sur le débit binaire Db :
Dt = Nb / Db (en s )
Notions utiles sur les transmissions sérielles
102

103. Informatique
&
Réseaux
103
Notions utiles sur les transmissions sérielles

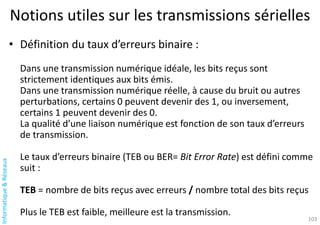

• Définition du taux d’erreurs binaire :
Dans une transmission numérique idéale, les bits reçus sont
strictement identiques aux bits émis.
Dans une transmission numérique réelle, à cause du bruit ou autres
perturbations, certains 0 peuvent devenir des 1, ou inversement,
certains 1 peuvent devenir des 0.
La qualité d’une liaison numérique est fonction de son taux d’erreurs
de transmission.
Le taux d’erreurs binaire (TEB ou BER= Bit Error Rate) est défini comme
suit :
TEB = nombre de bits reçus avec erreurs / nombre total des bits reçus
Plus le TEB est faible, meilleure est la transmission.

104. Informatique
&
Réseaux
104
Notions utiles sur les transmissions sérielles
• Quelques ordres de grandeurs
Les opérateurs téléphoniques considèrent qu’une liaison numérique
avec un TEB de 10-3 n’est pas exploitable et qu’un TEB de 10-6
correspond à un fonctionnement dégradé.
Dans des conditions normales de fonctionnement, un système de
télécommunication ne doit transmettre aucune erreur.
Pour recevoir correctement un bouquet de télévision numérique, le
taux d’erreurs binaire TEB doit être inférieur à 10-11 .

105. Informatique
&
Réseaux
Codage des bits
• Transmission sur le canal physique peut se faire :
– directement, ou après un encodage des niveaux
 transmission en bande de base
– via une modulation : le signal à transmettre va modifier une
porteuse, signal de fréquence beaucoup plus élevée.
(obligatoire pour les canaux non-électriques : radio, fibre, ...)
105

106. Informatique
&
Réseaux
Codage des bits
Bande de base
Utilisée dans la norme USB.
Inconvénient : risque de perte de synchronisation si longue transmission de '0'.
Solution : au bout de 6 bits à 0, on ajoute un bit à 1
(technique du stuffing : bit de stuffing). 106

107. Informatique
&
Réseaux
Codage des bits
• Le codage NRZ (No Return to Zero) est simplement un codage avec une
valeur de +V pour le signal pour représenter un 1 et –V pour
représenter un zéro. De cette façon, la composante continue du signal
est nulle (si il y a globalement autant de 1 que de 0), ce qui donne une
consommation moins importante. De plus avec ce procédé, une tension
nulle 0v ne représente donc pas un niveau binaire bas 0 .
107
• Le codage NRZI (NRZ Inverted) inverse le signal si le bit à transmettre
est un 0 et ne l’inverse pas si il s’agit d’un 1. Cela évite un signal continu
lors d’une longue succession de 0.
Définitions

108. Informatique
&
Réseaux
Codage des bits
Bande de base
Intérêt : synchronisation de l'horloge du récepteur sur l‘émetteur facilitée.
Problème : si inversion des lignes, inversion des bits
=> création du « Manchester différentiel »
108

109. Informatique
&
Réseaux
Codage des bits
• Le codage Manchester propose une inversion du signal systématique au
milieu de la période d’horloge, ce qui garantit l’impossibilité d’avoir un
signal continue. Pour transmettre un 1, il s’agira d’un front montant, et
pour transmettre un 0, d’un front descendant.
109
• Le codage Manchester différentiel réalise un OU exclusif entre l’horloge
et les données. Il y a toujours une transition au milieu de la période
d’horloge, avec inversion entre 2 bits pour transmettre un 0 et absence
de transition pour transmettre un 1.
Chacun des 2 codages Manchester permet d’assurer une composante nulle du signal,
mais demande un signal de fréquence 2 fois plus importante qu’avec les codages NRZ.
Notons que les bits de poids faibles sont toujours transmis en premier, par convention.
Définitions

110. Informatique
&
Réseaux
Codage des bits
110

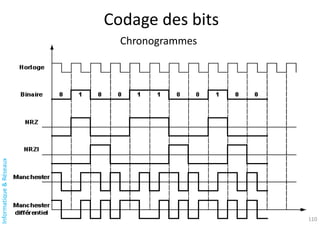

Chronogrammes

111. Informatique
&
Réseaux
Codage des bits
Bande de base
Si on peut distinguer 4 niveaux
différents sur le support, on peut
transmettre 2 bits par période
d'horloge.
On peut ainsi doubler le débit (exprimé en bits/s.), sans augmenter la cadence l'horloge
(exprimée en Bauds).
Bauds
Bits/sec
Valence
111

112. Informatique
&
Réseaux
Codage des bits
Modulations

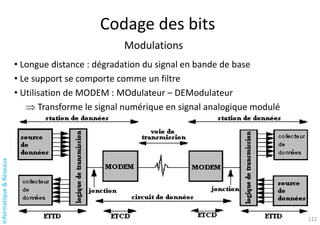

• Longue distance : dégradation du signal en bande de base
• Le support se comporte comme un filtre
• Utilisation de MODEM : MOdulateur – DEModulateur
 Transforme le signal numérique en signal analogique modulé
112

113. Informatique
&
Réseaux
Codage des bits
Modulations

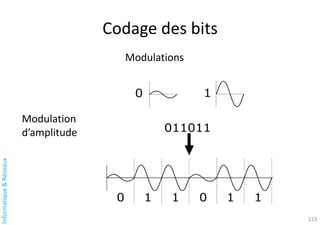

Modulation
d’amplitude
113

114. Informatique
&
Réseaux
Codage des bits
Modulations
Modulation de
fréquence
114

115. Informatique
&
Réseaux
Codage des bits
Modulations
Modulation de
phase
115

116. Informatique
&
Réseaux
Codage des bits
Modulations

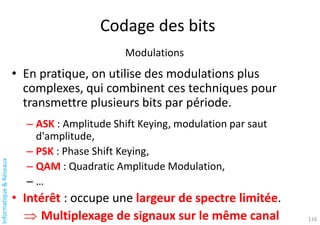

• En pratique, on utilise des modulations plus
complexes, qui combinent ces techniques pour
transmettre plusieurs bits par période.
– ASK : Amplitude Shift Keying, modulation par saut
d'amplitude,
– PSK : Phase Shift Keying,
– QAM : Quadratic Amplitude Modulation,
– …
• Intérêt : occupe une largeur de spectre limitée.
 Multiplexage de signaux sur le même canal 116

117. Informatique
&
Réseaux
Codage des bits
Modulations

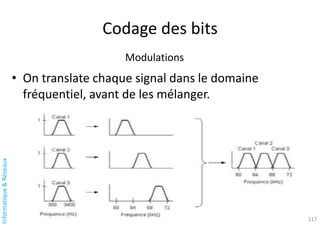

• On translate chaque signal dans le domaine
fréquentiel, avant de les mélanger.
117

118. Informatique
&
Réseaux
Codage des bits
Modulations

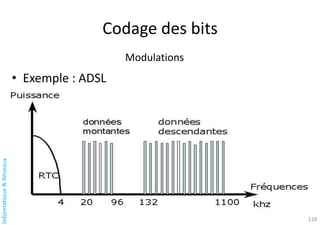

• Exemple : ADSL
118

119. Informatique
&
Réseaux
Exercice 1
119

120. Informatique
&
Réseaux
Exercice 2
120

121. Informatique
&
Réseaux
Exercice 3
121

122. Informatique
&
Réseaux
Exercice 4
122
