le bus CAN

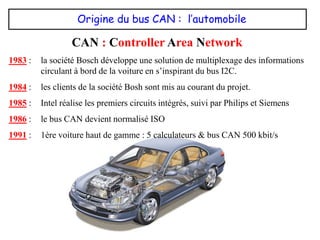

Origine du bus CAN : l’automobile
1983 : la société Bosch développe une solution de multiplexage des informations
circulant à bord de la voiture en s’inspirant du bus I2C.
1984 : les clients de la société Bosh sont mis au courant du projet.
1985 : Intel réalise les premiers circuits intégrés, suivi par Philips et Siemens
1986 : le bus CAN devient normalisé ISO
1991 : 1ère voiture haut de gamme : 5 calculateurs & bus CAN 500 kbit/s
CAN : Controller Area Network
Renault 4L (1962)
Citroën ZX (1994)
Contrôle injection
Calculateur contrôle
moteur
Bus CAN 2.0A
BSI*
BSI : Boîtier de Servitude Intelligent (calculateur)
Calculateur
boîte de vitesse
Moteur pas
à pas
Potentiomètre
position papillon
Prise
diagnostic
Thermistance
air
Thermistance eau
Capteur de
cliquetis
Sonde à
oxygène
Sonde à
oxygène
Capteur de
vitesse

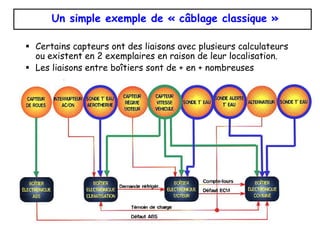

 Certains capteurs ont des liaisons avec plusieurs calculateurs
ou existent en 2 exemplaires en raison de leur localisation.
 Les liaisons entre boîtiers sont de + en + nombreuses
Un simple exemple de « câblage classique »
 Objectifs à atteindre de nos jours
 Limiter le poids, le coût et la complexité du câblage électrique
 Améliorer la sécurité par une assistance au conducteur
 Améliorer le confort
 Diminuer la consommation, réduire la pollution et optimiser les
performances
 Evolution en cours de vie du véhicule (options logicielles)
• Faire allumer les feux de croisement lorsque le capteur de
pluie détecte une averse (évolution d’un logiciel)
• Mise en action des feux de détresse lors d’une forte
décélération
Pourquoi communiquer en réseau ?
Pollution
2cv
 Avant Performances limitées
Jusqu’à 2 km
De 50 à 100 kg
Confort très limité
Coût élevé
 ABS (Anti Blocking System), REF (Répartiteur Electronique de Freinage) ou EBV (Elektronische Bremsen Verteilung ,
MSR (Motor Schlepp Regelung) ou régulation du couple moteur à la décélération , ESP, ESBS (Electronic Stability Brake
System) ou contrôle de freinage en courbe , ASR, BAS (Brake Assist System) ou amplification du freinage en cas
d'urgence, HAC (Hill-start Assist Control) assistance au démarrage en côte , EPS (Electronic Power Steering) direction assistée
électrique , VGRS (Variable Gear Ratio Steering) système de démultiplication variable de la direction,
 Direction à assistance variable, BVA, suspension pilotée, gestion moteur
 Airbag, anti-démarrage, clim. régulée, détection du sous-gonflage des roues, aide au stationnement
 Allumage automatique des feux de croisement, essuie-vitre automatique, correction de site des feux (lampes au Xénon)
 Allumage automatique des feux de détresse en cas de forte décélération ou de choc (1ère mondiale sur la Peugeot 607)
 Régulation de vitesse avec radar anti-collision, navigation par satellite
 Et à venir : direction et freins entièrement électrique, guidage du véhicule par rapport aux « bandes blanches », …
– • ABS = AntiBlocage de Sécurité
– • REF = EBV = EBD = Répartiteur Electronique de Freinage
– • ASR = TRC = Antipatinage des roues (AntiSlin Regulation ou antiskid regulation)
– • AFU = BAS = Aide au Freinage d'Urgence
– • ESP = ESBS = VSC = Contrôle dynamique de stabilité (Electronic Stability Program)
– • HDi = Haute pression Diesel Injection
– • FAP = Filtre A Particules
– • AFIL = Alerte de Franchissement Involontaire de Ligne
– • GNV = Gaz Naturel de Ville
– • BMP6 = Boîte Manuelle Pilotée 6 vitesses

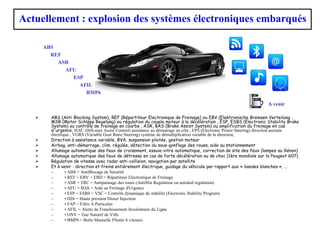

Actuellement : explosion des systèmes électroniques embarqués
ABS
REF
ASR
AFU
ESP
AFIL
BMP6
A venir

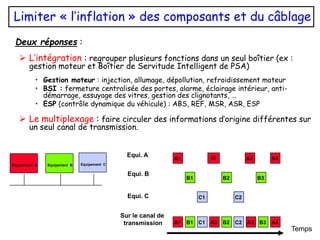

Deux réponses :
 L’intégration : regrouper plusieurs fonctions dans un seul boîtier (ex :
gestion moteur et Boîtier de Servitude Intelligent de PSA)
• Gestion moteur : injection, allumage, dépollution, refroidissement moteur
• BSI : fermeture centralisée des portes, alarme, éclairage intérieur, anti-
démarrage, essuyage des vitres, gestion des clignotants, …
• ESP (contrôle dynamique du véhicule) : ABS, REF, MSR, ASR, ESP
 Le multiplexage : faire circuler des informations d’origine différentes sur
un seul canal de transmission.
Equipement A Equipement B Equipement C
Temps
A1 B1 C1 A3
A2 B2 C2 B3 A4
Equi. A
A1 A2 A3 A4
B1 B2 B3
Equi. B
Equi. C C1 C2
Sur le canal de
transmission
Limiter « l’inflation » des composants et du câblage

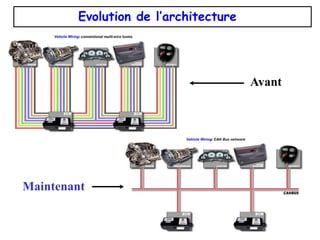

Evolution de l’architecture
Avant
Maintenant

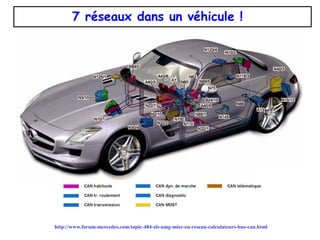

7 réseaux dans un véhicule !
http://www.forum-mercedes.com/topic-484-sls-amg-mise-en-reseau-calculateurs-bus-can.html

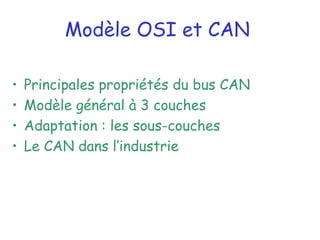

• Principales propriétés du bus CAN
• Modèle général à 3 couches
• Adaptation : les sous-couches
• Le CAN dans l’industrie
Modèle OSI et CAN

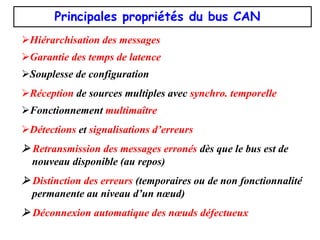

Principales propriétés du bus CAN
Hiérarchisation des messages
Garantie des temps de latence
Souplesse de configuration
Réception de sources multiples avec synchro. temporelle
Fonctionnement multimaître
Détections et signalisations d’erreurs
 Retransmission des messages erronés dès que le bus est de
nouveau disponible (au repos)
 Distinction des erreurs (temporaires ou de non fonctionnalité
permanente au niveau d’un nœud)
 Déconnexion automatique des nœuds défectueux

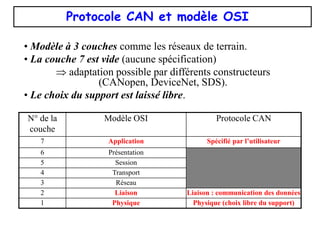

Protocole CAN et modèle OSI
N° de la
couche
Modèle OSI Protocole CAN
7 Application Spécifié par l’utilisateur
6 Présentation
5 Session
4 Transport
3 Réseau
2 Liaison Liaison : communication des données
1 Physique Physique (choix libre du support)
• Modèle à 3 couches comme les réseaux de terrain.
• La couche 7 est vide (aucune spécification)
 adaptation possible par différents constructeurs
(CANopen, DeviceNet, SDS).
• Le choix du support est laissé libre.

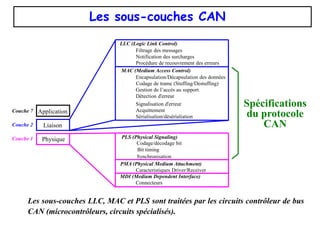

Les sous-couches CAN
Couche 7 Application
Couche 2 Liaison
Couche 1 Physique
LLC (Logic Link Control)
Filtrage des messages
Notification des surcharges
Procédure de recouvrement des erreurs
MAC (Medium Access Control)
Encapsulation/Décapsulation des données
Codage de trame (Stuffing/Destuffing)
Gestion de l’accès au support
Détection d'erreur
Signalisation d'erreur
Acquittement
Sérialisalion/désérialiation
Bit timing
Synchronisation
PLS (Physical Signaling)
Codage/décodage bit
PMA (Physical Medium Attachment)
Caracteristiques Driver/Receiver
MDI (Medium Dependent Interface)
Connecteurs
Spécifications
du protocole
CAN
Les sous-couches LLC, MAC et PLS sont traitées par les circuits contrôleur de bus
CAN (microcontrôleurs, circuits spécialisés).

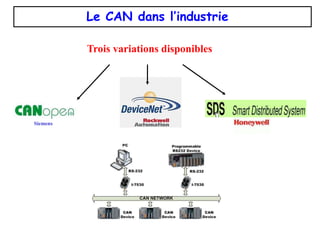

Le CAN dans l’industrie
Siemens
Trois variations disponibles

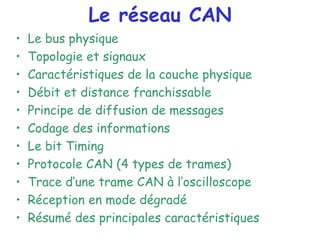

Le réseau CAN
• Le bus physique
• Topologie et signaux
• Caractéristiques de la couche physique
• Débit et distance franchissable
• Principe de diffusion de messages
• Codage des informations
• Le bit Timing

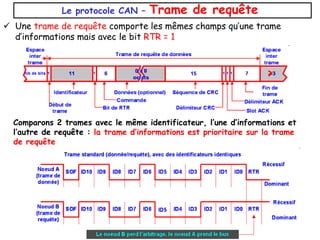

• Protocole CAN (4 types de trames)
• Trace d’une trame CAN à l’oscilloscope

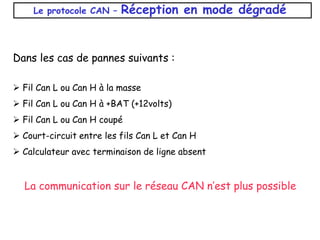

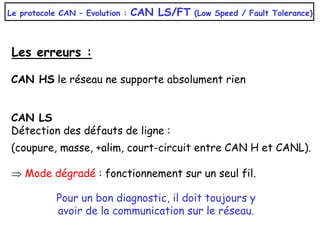

• Réception en mode dégradé
• Résumé des principales caractéristiques
• Mesure de la résistance entre CAN L et CAN H possible 60 
 Si coupure de ligne : R > 60 ohms ( 120 )
 Si lignes en court-circuit : R < 60 ohms ( 0 )
• Les 2 capacités de 100 pF(optionnelles) absorbent les éventuels pics de
tension à l’aide des 4 résistances (60 )
CAN H
CAN L
Nœud i
Nœud i+1
60 
Le réseau CAN – Le bus physique

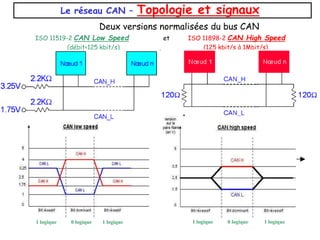

Deux versions normalisées du bus CAN
ISO 11519-2 CAN Low Speed et ISO 11898-2 CAN High Speed
(débit<125 kbit/s) (125 kbit/s à 1Mbit/s)
Le réseau CAN – Topologie et signaux
1 logique 0 logique 1 logique
1 logique 0 logique 1 logique

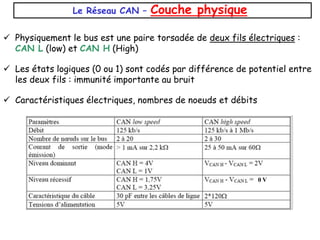

 Physiquement le bus est une paire torsadée de deux fils électriques :
CAN L (low) et CAN H (High)
 Les états logiques (0 ou 1) sont codés par différence de potentiel entre
les deux fils : immunité importante au bruit
 Caractéristiques électriques, nombres de noeuds et débits
Le Réseau CAN – Couche physique
0 V

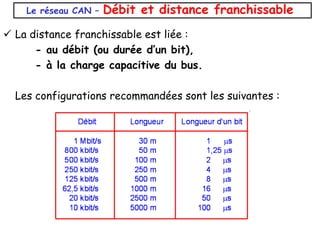

 La distance franchissable est liée :
- au débit (ou durée d’un bit),
- à la charge capacitive du bus.
Les configurations recommandées sont les suivantes :
Le réseau CAN – Débit et distance franchissable

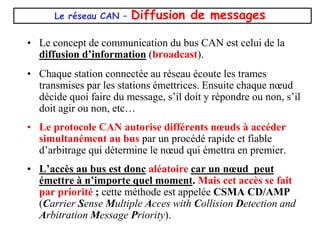

• Le concept de communication du bus CAN est celui de la
diffusion d’information (broadcast).
• Chaque station connectée au réseau écoute les trames
transmises par les stations émettrices. Ensuite chaque nœud
décide quoi faire du message, s’il doit y répondre ou non, s’il
doit agir ou non, etc…
• Le protocole CAN autorise différents nœuds à accéder
simultanément au bus par un procédé rapide et fiable
d’arbitrage qui détermine le nœud qui émettra en premier.
• L’accès au bus est donc aléatoire car un nœud peut
émettre à n’importe quel moment. Mais cet accès se fait
par priorité ; cette méthode est appelée CSMA CD/AMP
(Carrier Sense Multiple Acces with Collision Detection and
Arbitration Message Priority).
Le réseau CAN – Diffusion de messages

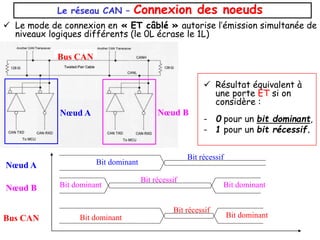

Le réseau CAN – Connexion des noeuds
 Le mode de connexion en « ET câblé » autorise l’émission simultanée de
niveaux logiques différents (le 0L écrase le 1L)
Bus CAN
Nœud A Nœud B
Nœud A
Nœud B
Bit dominant
Bit récessif
Bit dominant
Bit récessif
Bit dominant
Bit récessif
Bit dominant
 Résultat équivalent à
une porte ET si on
considère :
- 0 pour un bit dominant,
- 1 pour un bit récessif.
Bit dominant
Bus CAN

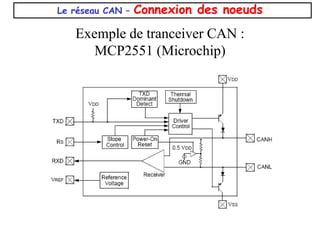

Exemple de tranceiver CAN :
MCP2551 (Microchip)
Le réseau CAN – Connexion des noeuds
Le réseau CAN – Connexion des noeuds

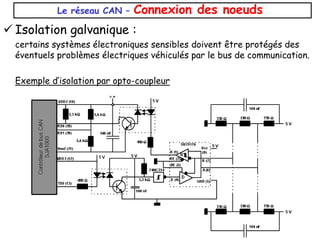

 Isolation galvanique :
certains systèmes électroniques sensibles doivent être protégés des
éventuels problèmes électriques véhiculés par le bus de communication.
Exemple d’isolation par opto-coupleur

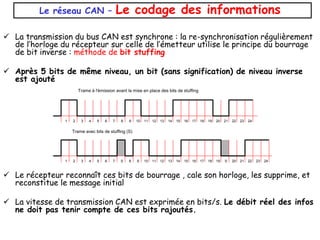

 La transmission du bus CAN est synchrone : la re-synchronisation régulièrement
de l’horloge du récepteur sur celle de l’émetteur utilise le principe du bourrage
de bit inverse : méthode de bit stuffing
 Après 5 bits de même niveau, un bit (sans signification) de niveau inverse
est ajouté
 Le récepteur reconnaît ces bits de bourrage , cale son horloge, les supprime, et
reconstitue le message initial
 La vitesse de transmission CAN est exprimée en bits/s. Le débit réel des infos
ne doit pas tenir compte de ces bits rajoutés.
Le réseau CAN – Le codage des informations
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
S
S
Trame à l'émission avant la mise en place des bits de stuffing
Trame avec bits de stuffing (S)

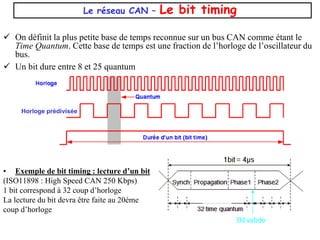

 On définit la plus petite base de temps reconnue sur un bus CAN comme étant le
Time Quantum. Cette base de temps est une fraction de l’horloge de l’oscillateur du
bus.
 Un bit dure entre 8 et 25 quantum
• Exemple de bit timing : lecture d’un bit
(ISO11898 : High Speed CAN 250 Kbps)
1 bit correspond à 32 coup d’horloge
La lecture du bit devra être faite au 20éme
coup d’horloge
Le réseau CAN – Le bit timing
Horloge prédivisée
Equipement A Equipement B Equipement C
A1, A2, A3, A4 ; B1, B2, B3; C1, C2
 Arbitrage bit à bit (niveaux Récessif /
Dominant)
bit à 0 = Dominant
bit à 1 = Récessif
Un niveau Dominant l'emporte toujours sur
un niveau Récessif

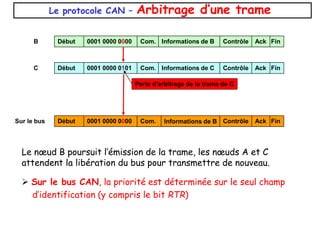

Le réseau CAN – Arbitrage d’une trame
A
C
B
Début 0001 0001 1111 Com. Informations de A Contrôle Fin
Ack
Début 0001 0000 0000 Com. Informations de B Contrôle Fin
Ack
Début 0001 0000 0101 Com. Informations de C Contrôle Fin
Ack
 Il peut arriver que 2 nœuds (ou plus) émettent simultanément une trame sur le
bus.
 Au début d’émission pas de conflit, car le champ de début de trame est
identique pour tous les boîtiers.
 Mais ensuite il va falloir déterminer laquelle des trames est prioritaire sur les
autres, elle sera la seule transmise.
Le réseau CAN – Arbitrage d’une trame

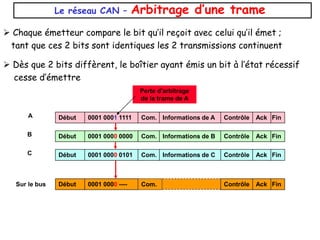

 Chaque émetteur compare le bit qu’il reçoit avec celui qu’il émet ;
tant que ces 2 bits sont identiques les 2 transmissions continuent
 Dès que 2 bits diffèrent, le boîtier ayant émis un bit à l’état récessif
cesse d’émettre
Sur le bus
A
C
B
Début 0001 0001 1111 Com. Informations de A Contrôle Fin
Ack
Début 0001 0000 0000 Com. Informations de B Contrôle Fin
Ack
Perte d'arbitrage
de la trame de A
Début 0001 0000 ---- Contrôle Fin
Ack
Com.
Début 0001 0000 0101 Com. Informations de C Contrôle Fin
Ack
Le protocole CAN – Arbitrage d’une trame
B Début 0001 0000 0000 Com. Informations de B Contrôle Fin
Ack
Sur le bus Contrôle Fin
Ack
Informations de B
Début 0001 0000 0000 Com.
C Début 0001 0000 0101 Com. Informations de C Contrôle Fin
Ack
Perte d'arbitrage de la trame de C
Le nœud B poursuit l’émission de la trame, les nœuds A et C
attendent la libération du bus pour transmettre de nouveau.
 Sur le bus CAN, la priorité est déterminée sur le seul champ
d’identification (y compris le bit RTR)
 Une trame d’informations se décompose en 7 champs (bit RTR=0) :
- début de trame (1 bit) start off frame (SOF)
- champ d'arbitrage (12 bits) arbitration field
- champ de commande (6 bits) control field
- champ de données (0 à 64 bits) data field
- champ de CRC (16 bits) CRC sequence
- champ d'acquittement (2 bits) ACKnowledgement field
- fin de trame (7 bits) end of frame (EOF)
 Un champ supplémentaire d’intermission (3 bits) ou « zone interframe »
sépare 2 trames consécutives.
Le protocole CAN – Trame d’informations

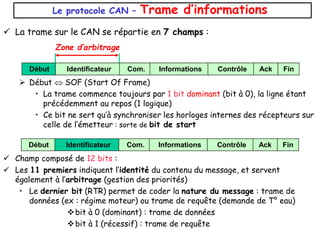

 La trame sur le CAN se répartie en 7 champs :
 Début  SOF (Start Of Frame)
• La trame commence toujours par 1 bit dominant (bit à 0), la ligne étant
précédemment au repos (1 logique)
• Ce bit ne sert qu’à synchroniser les horloges internes des récepteurs sur
celle de l’émetteur : sorte de bit de start
Le protocole CAN – Trame d’informations
Début Identificateur Com. Informations Contrôle Fin
Ack
 Champ composé de 12 bits :
 Les 11 premiers indiquent l’identité du contenu du message, et servent
également à l’arbitrage (gestion des priorités)
• Le dernier bit (RTR) permet de coder la nature du message : trame de
données (ex : régime moteur) ou trame de requête (demande de T° eau)
bit à 0 (dominant) : trame de données
bit à 1 (récessif) : trame de requête
Début Identificateur Com. Informations Contrôle Fin
Ack
Zone d’arbitrage
Le protocole CAN – Trame d’informations
 Champ de commande constitué de 6 bits :
 Les 2 premiers serviront pour une éventuelle évolution du protocole (bits de
réserve nommés R1 et R0)
 Les 4 derniers permettent de coder le
nombre d’octets du champ de données
(de 0 à 8 au maximum)
Début Identificateur Com. Informations Contrôle Fin
Ack
Le protocole CAN – Trame d’informations

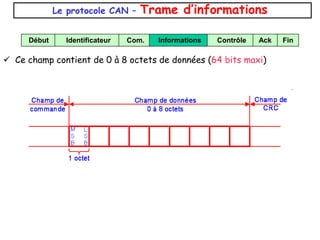

 Ce champ contient de 0 à 8 octets de données (64 bits maxi)
Début Identificateur Com. Informations Contrôle Fin
Ack
Le protocole CAN – Trame d’informations

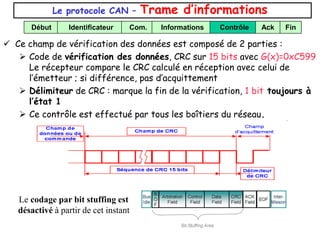

 Ce champ de vérification des données est composé de 2 parties :
 Code de vérification des données, CRC sur 15 bits avec G(x)=0xC599
Le récepteur compare le CRC calculé en réception avec celui de
l’émetteur ; si différence, pas d’acquittement
 Délimiteur de CRC : marque la fin de la vérification, 1 bit toujours à
l’état 1
 Ce contrôle est effectué par tous les boîtiers du réseau.
Début Identificateur Com. Informations Contrôle Fin
Ack
Le codage par bit stuffing est
désactivé à partir de cet instant
Le protocole CAN – Trame d’informations

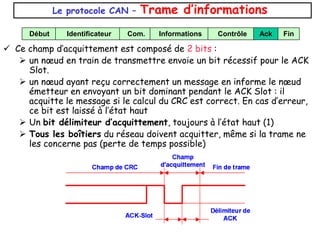

 Ce champ d’acquittement est composé de 2 bits :
 un nœud en train de transmettre envoie un bit récessif pour le ACK
Slot.
 un nœud ayant reçu correctement un message en informe le nœud
émetteur en envoyant un bit dominant pendant le ACK Slot : il
acquitte le message si le calcul du CRC est correct. En cas d’erreur,
ce bit est laissé à l’état haut
 Un bit délimiteur d’acquittement, toujours à l’état haut (1)
 Tous les boîtiers du réseau doivent acquitter, même si la trame ne
les concerne pas (perte de temps possible)
Début Identificateur Com. Informations Contrôle Fin
Ack
Le protocole CAN – Trame d’informations
Début Identificateur Com. Informations Contrôle Fin
Ack
 Champ de fin de trame : suite de 7 bits à l’état
 Remarque :
• 3 bits à l’état 1 séparent obligatoirement 2 trames consécutives
(Interframe zone)
• 108 bits (sans les stuffing) sont nécessaires pour 64 bits de données
 Une trame de requête comporte les mêmes champs qu’une trame
d’informations mais avec le bit RTR = 1
Le protocole CAN – Trame de requête
Comparons 2 trames avec le même identificateur, l’une d’informations et
l’autre de requête : la trame d’informations est prioritaire sur la trame
de requête
Le protocole CAN – Trace CAN à l’oscilloscope
Le protocole CAN – Trame logique et exploitation
Le protocole CAN – Réception en mode dégradé
Dans les cas de pannes suivants :
 Fil Can L ou Can H à la masse
 Fil Can L ou Can H à +BAT (+12volts)
 Fil Can L ou Can H coupé
 Court-circuit entre les fils Can L et Can H
 Calculateur avec terminaison de ligne absent
La communication sur le réseau CAN n’est plus possible
Les erreurs :
CAN HS le réseau ne supporte absolument rien
CAN LS
Détection des défauts de ligne :
(coupure, masse, +alim, court-circuit entre CAN H et CANL).
 Mode dégradé : fonctionnement sur un seul fil.
Pour un bon diagnostic, il doit toujours y
avoir de la communication sur le réseau.
Le protocole CAN – Evolution : CAN LS/FT (Low Speed / Fault Tolerance)

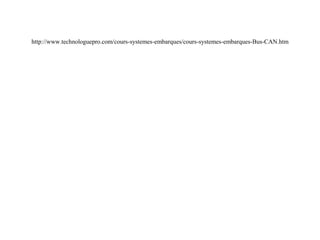

http://www.technologuepro.com/cours-systemes-embarques/cours-systemes-embarques-Bus-CAN.htm

Contenu connexe

Tendances

Controller area network
Controller area networkController area network
Controller area networkDivi1597

raspberry pi
 raspberry pi raspberry pi
raspberry piTECOS

In‐Vehicle Networking: a Survey and Look Forward
In‐Vehicle Networking: a Survey and Look ForwardIn‐Vehicle Networking: a Survey and Look Forward
In‐Vehicle Networking: a Survey and Look ForwardRealTime-at-Work (RTaW)

Controller Area Network(CAN)
Controller Area Network(CAN)Controller Area Network(CAN)
Controller Area Network(CAN)Ashutosh Bhardwaj

CAN (Controller Area Network)
CAN (Controller Area Network)CAN (Controller Area Network)
CAN (Controller Area Network)Ajay Sukruth

Formation Bus de Terrain FR _Partie 1_ General
Formation Bus de Terrain FR _Partie 1_ GeneralFormation Bus de Terrain FR _Partie 1_ General
Formation Bus de Terrain FR _Partie 1_ GeneralWojciech GOMOLKA

Automates programmables industriels
Automates programmables industrielsAutomates programmables industriels
Automates programmables industrielsHafsaELMessaoudi

CAN (Controller Area Network) Bus Protocol
CAN (Controller Area Network) Bus ProtocolCAN (Controller Area Network) Bus Protocol
CAN (Controller Area Network) Bus ProtocolAbhinaw Tiwari

Cours Bus de communication et réseaux industriels. Chapitre 1 : introduction.
Cours Bus de communication et réseaux industriels. Chapitre 1 :  introduction.Cours Bus de communication et réseaux industriels. Chapitre 1 :  introduction.
Cours Bus de communication et réseaux industriels. Chapitre 1 : introduction.Tarik Zakaria Benmerar

Controller area network (can bus)
Controller area network (can bus)Controller area network (can bus)
Controller area network (can bus)nassim unused

Can Transport Protocol : UDS
Can Transport Protocol : UDS Can Transport Protocol : UDS
Can Transport Protocol : UDS Kapil Thakar

Controller area network (CAN bus) ppt
Controller area network (CAN bus) pptController area network (CAN bus) ppt
Controller area network (CAN bus) pptRaziuddin Khazi

The Design of an MVB Communication Controller Based on an FPGA
The Design of an MVB Communication Controller Based on an FPGAThe Design of an MVB Communication Controller Based on an FPGA
The Design of an MVB Communication Controller Based on an FPGAIJRESJOURNAL

Controller Area Network (Basic Level Presentation)
Controller Area Network (Basic Level Presentation)Controller Area Network (Basic Level Presentation)
Controller Area Network (Basic Level Presentation)Vikas Kumar

Programmation de systèmes embarqués : Bus et périphériques de communication
Programmation de systèmes embarqués : Bus et périphériques de communicationProgrammation de systèmes embarqués : Bus et périphériques de communication
Programmation de systèmes embarqués : Bus et périphériques de communicationECAM Brussels Engineering School


Tendances (20)

Can bus
Can busCan bus
Can bus

Controller area network
Controller area networkController area network
Controller area network

raspberry pi
 raspberry pi raspberry pi
raspberry pi

In‐Vehicle Networking: a Survey and Look Forward
In‐Vehicle Networking: a Survey and Look ForwardIn‐Vehicle Networking: a Survey and Look Forward
In‐Vehicle Networking: a Survey and Look Forward

CAN Bus
CAN BusCAN Bus
CAN Bus

Controller Area Network(CAN)
Controller Area Network(CAN)Controller Area Network(CAN)
Controller Area Network(CAN)

CAN (Controller Area Network)
CAN (Controller Area Network)CAN (Controller Area Network)
CAN (Controller Area Network)

Formation Bus de Terrain FR _Partie 1_ General
Formation Bus de Terrain FR _Partie 1_ GeneralFormation Bus de Terrain FR _Partie 1_ General
Formation Bus de Terrain FR _Partie 1_ General

Control Area Network
Control Area NetworkControl Area Network
Control Area Network

Automates programmables industriels
Automates programmables industrielsAutomates programmables industriels
Automates programmables industriels

CAN (Controller Area Network) Bus Protocol
CAN (Controller Area Network) Bus ProtocolCAN (Controller Area Network) Bus Protocol
CAN (Controller Area Network) Bus Protocol

Cours Bus de communication et réseaux industriels. Chapitre 1 : introduction.
Cours Bus de communication et réseaux industriels. Chapitre 1 :  introduction.Cours Bus de communication et réseaux industriels. Chapitre 1 :  introduction.
Cours Bus de communication et réseaux industriels. Chapitre 1 : introduction.

Controller area network (can bus)
Controller area network (can bus)Controller area network (can bus)
Controller area network (can bus)

Can Transport Protocol : UDS
Can Transport Protocol : UDS Can Transport Protocol : UDS
Can Transport Protocol : UDS

Can basic
Can basicCan basic
Can basic

Controller area network (CAN bus) ppt
Controller area network (CAN bus) pptController area network (CAN bus) ppt
Controller area network (CAN bus) ppt

CAN- controlled area network
CAN- controlled area networkCAN- controlled area network
CAN- controlled area network

The Design of an MVB Communication Controller Based on an FPGA
The Design of an MVB Communication Controller Based on an FPGAThe Design of an MVB Communication Controller Based on an FPGA
The Design of an MVB Communication Controller Based on an FPGA

Controller Area Network (Basic Level Presentation)
Controller Area Network (Basic Level Presentation)Controller Area Network (Basic Level Presentation)
Controller Area Network (Basic Level Presentation)

Programmation de systèmes embarqués : Bus et périphériques de communication
Programmation de systèmes embarqués : Bus et périphériques de communicationProgrammation de systèmes embarqués : Bus et périphériques de communication
Programmation de systèmes embarqués : Bus et périphériques de communication


Similaire à bus Can

formation_captronic_lyon.pdf
formation_captronic_lyon.pdfformation_captronic_lyon.pdf
formation_captronic_lyon.pdfOukrimMohamed

OSV atelier bus mob-bi
OSV atelier bus   mob-biOSV atelier bus   mob-bi
OSV atelier bus mob-biFabMob

Ph.D Defense
Ph.D DefensePh.D Defense
Ph.D Defenseawxzeca

cours_carte_d_acquitition.pdf
cours_carte_d_acquitition.pdfcours_carte_d_acquitition.pdf
cours_carte_d_acquitition.pdftarek784863

Les réseaux capteurs / actionneurs
Les réseaux capteurs / actionneurs Les réseaux capteurs / actionneurs
Les réseaux capteurs / actionneurs Abdelkader Moussidene

chapitre1-introduction-201224111230.pdf
chapitre1-introduction-201224111230.pdfchapitre1-introduction-201224111230.pdf
chapitre1-introduction-201224111230.pdfhadda belhadj

chapitre1-introduction-201224111230.pptx
chapitre1-introduction-201224111230.pptxchapitre1-introduction-201224111230.pptx
chapitre1-introduction-201224111230.pptxMerazgaAmmar1

11861939.ppt
11861939.ppt11861939.ppt
11861939.pptmoh2020

Challenges of Parallel Simulation of Power Systems_french
Challenges of Parallel Simulation of Power Systems_frenchChallenges of Parallel Simulation of Power Systems_french
Challenges of Parallel Simulation of Power Systems_frenchOPAL-RT TECHNOLOGIES

Columnas móviles independientes Emanuel.
Columnas móviles independientes Emanuel.Columnas móviles independientes Emanuel.
Columnas móviles independientes Emanuel.IBERISA S.L.

AUTOMATES INDUSTRIELS DE POCHE ATYPIQUES PUISSANTS
AUTOMATES INDUSTRIELS DE POCHE ATYPIQUES PUISSANTSAUTOMATES INDUSTRIELS DE POCHE ATYPIQUES PUISSANTS
AUTOMATES INDUSTRIELS DE POCHE ATYPIQUES PUISSANTSRémi GUILBERT

Lecture sécurisée des données de CAN J1939 et J1708, contrôle de la consommat...
Lecture sécurisée des données de CAN J1939 et J1708, contrôle de la consommat...Lecture sécurisée des données de CAN J1939 et J1708, contrôle de la consommat...
Lecture sécurisée des données de CAN J1939 et J1708, contrôle de la consommat...Technoton

Le Bus Can - Fonctionnement - Technologie
Le Bus Can - Fonctionnement - TechnologieLe Bus Can - Fonctionnement - Technologie
Le Bus Can - Fonctionnement - TechnologiePascalBonnafous


Similaire à bus Can (20)

CAN
CANCAN
CAN

formation_captronic_lyon.pdf
formation_captronic_lyon.pdfformation_captronic_lyon.pdf
formation_captronic_lyon.pdf

OSV atelier bus mob-bi
OSV atelier bus   mob-biOSV atelier bus   mob-bi
OSV atelier bus mob-bi

Ph.D Defense
Ph.D DefensePh.D Defense
Ph.D Defense

Atm
AtmAtm
Atm

Yapsc Manuel
Yapsc ManuelYapsc Manuel
Yapsc Manuel

Périphériques E/S
Périphériques E/S Périphériques E/S
Périphériques E/S

cours_carte_d_acquitition.pdf
cours_carte_d_acquitition.pdfcours_carte_d_acquitition.pdf
cours_carte_d_acquitition.pdf

Les réseaux capteurs / actionneurs
Les réseaux capteurs / actionneurs Les réseaux capteurs / actionneurs
Les réseaux capteurs / actionneurs

Atelier i2 c
Atelier  i2 cAtelier  i2 c
Atelier i2 c

chapitre1-introduction-201224111230.pdf
chapitre1-introduction-201224111230.pdfchapitre1-introduction-201224111230.pdf
chapitre1-introduction-201224111230.pdf

SoC Hamdi -chap4
SoC Hamdi -chap4SoC Hamdi -chap4
SoC Hamdi -chap4

chapitre1-introduction-201224111230.pptx
chapitre1-introduction-201224111230.pptxchapitre1-introduction-201224111230.pptx
chapitre1-introduction-201224111230.pptx

11861939.ppt
11861939.ppt11861939.ppt
11861939.ppt

Challenges of Parallel Simulation of Power Systems_french
Challenges of Parallel Simulation of Power Systems_frenchChallenges of Parallel Simulation of Power Systems_french
Challenges of Parallel Simulation of Power Systems_french

3365225.ppt
3365225.ppt3365225.ppt
3365225.ppt

Columnas móviles independientes Emanuel.
Columnas móviles independientes Emanuel.Columnas móviles independientes Emanuel.
Columnas móviles independientes Emanuel.

AUTOMATES INDUSTRIELS DE POCHE ATYPIQUES PUISSANTS
AUTOMATES INDUSTRIELS DE POCHE ATYPIQUES PUISSANTSAUTOMATES INDUSTRIELS DE POCHE ATYPIQUES PUISSANTS
AUTOMATES INDUSTRIELS DE POCHE ATYPIQUES PUISSANTS

Lecture sécurisée des données de CAN J1939 et J1708, contrôle de la consommat...
Lecture sécurisée des données de CAN J1939 et J1708, contrôle de la consommat...Lecture sécurisée des données de CAN J1939 et J1708, contrôle de la consommat...
Lecture sécurisée des données de CAN J1939 et J1708, contrôle de la consommat...

Le Bus Can - Fonctionnement - Technologie
Le Bus Can - Fonctionnement - TechnologieLe Bus Can - Fonctionnement - Technologie
Le Bus Can - Fonctionnement - Technologie


Plus de moh2020

introduction aux réseaux industriels de terrain
introduction aux réseaux industriels de terrainintroduction aux réseaux industriels de terrain
introduction aux réseaux industriels de terrainmoh2020

dynamic_capabilities_of_a_smart_city.pptx
dynamic_capabilities_of_a_smart_city.pptxdynamic_capabilities_of_a_smart_city.pptx
dynamic_capabilities_of_a_smart_city.pptxmoh2020

The Introduction to Neural Networks.ppt
The Introduction to Neural Networks.pptThe Introduction to Neural Networks.ppt
The Introduction to Neural Networks.pptmoh2020

electronica-basica_i.ppt
electronica-basica_i.pptelectronica-basica_i.ppt
electronica-basica_i.pptmoh2020

Kommunikation.ppt
Kommunikation.pptKommunikation.ppt
Kommunikation.pptmoh2020

5942709.ppt
5942709.ppt5942709.ppt
5942709.pptmoh2020

10250506.ppt
10250506.ppt10250506.ppt
10250506.pptmoh2020

MAS_Diaporama.pdf
MAS_Diaporama.pdfMAS_Diaporama.pdf
MAS_Diaporama.pdfmoh2020

3695812.ppt
3695812.ppt3695812.ppt
3695812.pptmoh2020

sujet-et-corrige-bac-sti-genie-electronique-septembre-2008-physique-appliquee...
sujet-et-corrige-bac-sti-genie-electronique-septembre-2008-physique-appliquee...sujet-et-corrige-bac-sti-genie-electronique-septembre-2008-physique-appliquee...
sujet-et-corrige-bac-sti-genie-electronique-septembre-2008-physique-appliquee...moh2020


Plus de moh2020 (10)

introduction aux réseaux industriels de terrain
introduction aux réseaux industriels de terrainintroduction aux réseaux industriels de terrain
introduction aux réseaux industriels de terrain

dynamic_capabilities_of_a_smart_city.pptx
dynamic_capabilities_of_a_smart_city.pptxdynamic_capabilities_of_a_smart_city.pptx
dynamic_capabilities_of_a_smart_city.pptx

The Introduction to Neural Networks.ppt
The Introduction to Neural Networks.pptThe Introduction to Neural Networks.ppt
The Introduction to Neural Networks.ppt

electronica-basica_i.ppt
electronica-basica_i.pptelectronica-basica_i.ppt
electronica-basica_i.ppt

Kommunikation.ppt
Kommunikation.pptKommunikation.ppt
Kommunikation.ppt

5942709.ppt
5942709.ppt5942709.ppt
5942709.ppt

10250506.ppt
10250506.ppt10250506.ppt
10250506.ppt

MAS_Diaporama.pdf
MAS_Diaporama.pdfMAS_Diaporama.pdf
MAS_Diaporama.pdf

3695812.ppt
3695812.ppt3695812.ppt
3695812.ppt

sujet-et-corrige-bac-sti-genie-electronique-septembre-2008-physique-appliquee...
sujet-et-corrige-bac-sti-genie-electronique-septembre-2008-physique-appliquee...sujet-et-corrige-bac-sti-genie-electronique-septembre-2008-physique-appliquee...
sujet-et-corrige-bac-sti-genie-electronique-septembre-2008-physique-appliquee...


Dernier

PowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdfPowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdfDafWafia

Quitter la nuit. pptx
Quitter          la        nuit.    pptxQuitter          la        nuit.    pptx
Quitter la nuit. pptxTxaruka

Bonnes pratiques biomédicales en établissement de soins : Guide
Bonnes pratiques biomédicales en établissement de soins  : GuideBonnes pratiques biomédicales en établissement de soins  : Guide
Bonnes pratiques biomédicales en établissement de soins : Guidebemorad

Cours-Sur-l'-IP-Multiprotocol-Label-SwitchingMPLS
Cours-Sur-l'-IP-Multiprotocol-Label-SwitchingMPLSCours-Sur-l'-IP-Multiprotocol-Label-SwitchingMPLS
Cours-Sur-l'-IP-Multiprotocol-Label-SwitchingMPLSdocteurgyneco1

rapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfrapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfOssamaLachheb

Nathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre françaiseNathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre françaiseTxaruka

PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024frizzole

Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"ArchivesdeLyon

Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...Pedago Lu

Un petit coin etwinning- Au fil des cultures urbaines
Un petit coin  etwinning- Au fil des cultures urbainesUn petit coin  etwinning- Au fil des cultures urbaines
Un petit coin etwinning- Au fil des cultures urbainesSocratis Vasiopoulos

Quitter la nuit. pptx
Quitter        la             nuit.   pptxQuitter        la             nuit.   pptx
Quitter la nuit. pptxTxaruka

Webinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctionsWebinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctionsTechnologia Formation


Dernier (12)

PowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdfPowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdf

Quitter la nuit. pptx
Quitter          la        nuit.    pptxQuitter          la        nuit.    pptx
Quitter la nuit. pptx

Bonnes pratiques biomédicales en établissement de soins : Guide
Bonnes pratiques biomédicales en établissement de soins  : GuideBonnes pratiques biomédicales en établissement de soins  : Guide
Bonnes pratiques biomédicales en établissement de soins : Guide

Cours-Sur-l'-IP-Multiprotocol-Label-SwitchingMPLS
Cours-Sur-l'-IP-Multiprotocol-Label-SwitchingMPLSCours-Sur-l'-IP-Multiprotocol-Label-SwitchingMPLS
Cours-Sur-l'-IP-Multiprotocol-Label-SwitchingMPLS

rapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfrapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdf

Nathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre françaiseNathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre française

PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024

Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"

Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...

Un petit coin etwinning- Au fil des cultures urbaines
Un petit coin  etwinning- Au fil des cultures urbainesUn petit coin  etwinning- Au fil des cultures urbaines
Un petit coin etwinning- Au fil des cultures urbaines

Quitter la nuit. pptx
Quitter        la             nuit.   pptxQuitter        la             nuit.   pptx
Quitter la nuit. pptx

Webinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctionsWebinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctions


bus Can

  • 2. Origine du bus CAN : l’automobile 1983 : la société Bosch développe une solution de multiplexage des informations circulant à bord de la voiture en s’inspirant du bus I2C. 1984 : les clients de la société Bosh sont mis au courant du projet. 1985 : Intel réalise les premiers circuits intégrés, suivi par Philips et Siemens 1986 : le bus CAN devient normalisé ISO 1991 : 1ère voiture haut de gamme : 5 calculateurs & bus CAN 500 kbit/s CAN : Controller Area Network
  • 4. Citroën ZX (1994) Contrôle injection Calculateur contrôle moteur Bus CAN 2.0A BSI* BSI : Boîtier de Servitude Intelligent (calculateur) Calculateur boîte de vitesse Moteur pas à pas Potentiomètre position papillon Prise diagnostic Thermistance air Thermistance eau Capteur de cliquetis Sonde à oxygène Sonde à oxygène Capteur de vitesse
  • 5.  Certains capteurs ont des liaisons avec plusieurs calculateurs ou existent en 2 exemplaires en raison de leur localisation.  Les liaisons entre boîtiers sont de + en + nombreuses Un simple exemple de « câblage classique »
  • 6.  Objectifs à atteindre de nos jours  Limiter le poids, le coût et la complexité du câblage électrique  Améliorer la sécurité par une assistance au conducteur  Améliorer le confort  Diminuer la consommation, réduire la pollution et optimiser les performances  Evolution en cours de vie du véhicule (options logicielles) • Faire allumer les feux de croisement lorsque le capteur de pluie détecte une averse (évolution d’un logiciel) • Mise en action des feux de détresse lors d’une forte décélération Pourquoi communiquer en réseau ? Pollution 2cv  Avant Performances limitées Jusqu’à 2 km De 50 à 100 kg Confort très limité Coût élevé
  • 7.  ABS (Anti Blocking System), REF (Répartiteur Electronique de Freinage) ou EBV (Elektronische Bremsen Verteilung , MSR (Motor Schlepp Regelung) ou régulation du couple moteur à la décélération , ESP, ESBS (Electronic Stability Brake System) ou contrôle de freinage en courbe , ASR, BAS (Brake Assist System) ou amplification du freinage en cas d'urgence, HAC (Hill-start Assist Control) assistance au démarrage en côte , EPS (Electronic Power Steering) direction assistée électrique , VGRS (Variable Gear Ratio Steering) système de démultiplication variable de la direction,  Direction à assistance variable, BVA, suspension pilotée, gestion moteur  Airbag, anti-démarrage, clim. régulée, détection du sous-gonflage des roues, aide au stationnement  Allumage automatique des feux de croisement, essuie-vitre automatique, correction de site des feux (lampes au Xénon)  Allumage automatique des feux de détresse en cas de forte décélération ou de choc (1ère mondiale sur la Peugeot 607)  Régulation de vitesse avec radar anti-collision, navigation par satellite  Et à venir : direction et freins entièrement électrique, guidage du véhicule par rapport aux « bandes blanches », … – • ABS = AntiBlocage de Sécurité – • REF = EBV = EBD = Répartiteur Electronique de Freinage – • ASR = TRC = Antipatinage des roues (AntiSlin Regulation ou antiskid regulation) – • AFU = BAS = Aide au Freinage d'Urgence – • ESP = ESBS = VSC = Contrôle dynamique de stabilité (Electronic Stability Program) – • HDi = Haute pression Diesel Injection – • FAP = Filtre A Particules – • AFIL = Alerte de Franchissement Involontaire de Ligne – • GNV = Gaz Naturel de Ville – • BMP6 = Boîte Manuelle Pilotée 6 vitesses Actuellement : explosion des systèmes électroniques embarqués ABS REF ASR AFU ESP AFIL BMP6 A venir
  • 8. Deux réponses :  L’intégration : regrouper plusieurs fonctions dans un seul boîtier (ex : gestion moteur et Boîtier de Servitude Intelligent de PSA) • Gestion moteur : injection, allumage, dépollution, refroidissement moteur • BSI : fermeture centralisée des portes, alarme, éclairage intérieur, anti- démarrage, essuyage des vitres, gestion des clignotants, … • ESP (contrôle dynamique du véhicule) : ABS, REF, MSR, ASR, ESP  Le multiplexage : faire circuler des informations d’origine différentes sur un seul canal de transmission. Equipement A Equipement B Equipement C Temps A1 B1 C1 A3 A2 B2 C2 B3 A4 Equi. A A1 A2 A3 A4 B1 B2 B3 Equi. B Equi. C C1 C2 Sur le canal de transmission Limiter « l’inflation » des composants et du câblage
  • 10. 7 réseaux dans un véhicule ! http://www.forum-mercedes.com/topic-484-sls-amg-mise-en-reseau-calculateurs-bus-can.html
  • 11. • Principales propriétés du bus CAN • Modèle général à 3 couches • Adaptation : les sous-couches • Le CAN dans l’industrie Modèle OSI et CAN
  • 12. Principales propriétés du bus CAN Hiérarchisation des messages Garantie des temps de latence Souplesse de configuration Réception de sources multiples avec synchro. temporelle Fonctionnement multimaître Détections et signalisations d’erreurs  Retransmission des messages erronés dès que le bus est de nouveau disponible (au repos)  Distinction des erreurs (temporaires ou de non fonctionnalité permanente au niveau d’un nœud)  Déconnexion automatique des nœuds défectueux
  • 13. Protocole CAN et modèle OSI N° de la couche Modèle OSI Protocole CAN 7 Application Spécifié par l’utilisateur 6 Présentation 5 Session 4 Transport 3 Réseau 2 Liaison Liaison : communication des données 1 Physique Physique (choix libre du support) • Modèle à 3 couches comme les réseaux de terrain. • La couche 7 est vide (aucune spécification)  adaptation possible par différents constructeurs (CANopen, DeviceNet, SDS). • Le choix du support est laissé libre.
  • 14. Les sous-couches CAN Couche 7 Application Couche 2 Liaison Couche 1 Physique LLC (Logic Link Control) Filtrage des messages Notification des surcharges Procédure de recouvrement des erreurs MAC (Medium Access Control) Encapsulation/Décapsulation des données Codage de trame (Stuffing/Destuffing) Gestion de l’accès au support Détection d'erreur Signalisation d'erreur Acquittement Sérialisalion/désérialiation Bit timing Synchronisation PLS (Physical Signaling) Codage/décodage bit PMA (Physical Medium Attachment) Caracteristiques Driver/Receiver MDI (Medium Dependent Interface) Connecteurs Spécifications du protocole CAN Les sous-couches LLC, MAC et PLS sont traitées par les circuits contrôleur de bus CAN (microcontrôleurs, circuits spécialisés).
  • 15. Le CAN dans l’industrie Siemens Trois variations disponibles
  • 16. Le réseau CAN • Le bus physique • Topologie et signaux • Caractéristiques de la couche physique • Débit et distance franchissable • Principe de diffusion de messages • Codage des informations • Le bit Timing • Protocole CAN (4 types de trames) • Trace d’une trame CAN à l’oscilloscope • Réception en mode dégradé • Résumé des principales caractéristiques
  • 17. • Mesure de la résistance entre CAN L et CAN H possible 60   Si coupure de ligne : R > 60 ohms ( 120 )  Si lignes en court-circuit : R < 60 ohms ( 0 ) • Les 2 capacités de 100 pF(optionnelles) absorbent les éventuels pics de tension à l’aide des 4 résistances (60 ) CAN H CAN L Nœud i Nœud i+1 60  Le réseau CAN – Le bus physique
  • 18. Deux versions normalisées du bus CAN ISO 11519-2 CAN Low Speed et ISO 11898-2 CAN High Speed (débit<125 kbit/s) (125 kbit/s à 1Mbit/s) Le réseau CAN – Topologie et signaux 1 logique 0 logique 1 logique 1 logique 0 logique 1 logique
  • 19.  Physiquement le bus est une paire torsadée de deux fils électriques : CAN L (low) et CAN H (High)  Les états logiques (0 ou 1) sont codés par différence de potentiel entre les deux fils : immunité importante au bruit  Caractéristiques électriques, nombres de noeuds et débits Le Réseau CAN – Couche physique 0 V
  • 20.  La distance franchissable est liée : - au débit (ou durée d’un bit), - à la charge capacitive du bus. Les configurations recommandées sont les suivantes : Le réseau CAN – Débit et distance franchissable
  • 21. • Le concept de communication du bus CAN est celui de la diffusion d’information (broadcast). • Chaque station connectée au réseau écoute les trames transmises par les stations émettrices. Ensuite chaque nœud décide quoi faire du message, s’il doit y répondre ou non, s’il doit agir ou non, etc… • Le protocole CAN autorise différents nœuds à accéder simultanément au bus par un procédé rapide et fiable d’arbitrage qui détermine le nœud qui émettra en premier. • L’accès au bus est donc aléatoire car un nœud peut émettre à n’importe quel moment. Mais cet accès se fait par priorité ; cette méthode est appelée CSMA CD/AMP (Carrier Sense Multiple Acces with Collision Detection and Arbitration Message Priority). Le réseau CAN – Diffusion de messages
  • 22. Le réseau CAN – Connexion des noeuds  Le mode de connexion en « ET câblé » autorise l’émission simultanée de niveaux logiques différents (le 0L écrase le 1L) Bus CAN Nœud A Nœud B Nœud A Nœud B Bit dominant Bit récessif Bit dominant Bit récessif Bit dominant Bit récessif Bit dominant  Résultat équivalent à une porte ET si on considère : - 0 pour un bit dominant, - 1 pour un bit récessif. Bit dominant Bus CAN
  • 23. Exemple de tranceiver CAN : MCP2551 (Microchip) Le réseau CAN – Connexion des noeuds
  • 24. Le réseau CAN – Connexion des noeuds  Isolation galvanique : certains systèmes électroniques sensibles doivent être protégés des éventuels problèmes électriques véhiculés par le bus de communication. Exemple d’isolation par opto-coupleur
  • 25.  La transmission du bus CAN est synchrone : la re-synchronisation régulièrement de l’horloge du récepteur sur celle de l’émetteur utilise le principe du bourrage de bit inverse : méthode de bit stuffing  Après 5 bits de même niveau, un bit (sans signification) de niveau inverse est ajouté  Le récepteur reconnaît ces bits de bourrage , cale son horloge, les supprime, et reconstitue le message initial  La vitesse de transmission CAN est exprimée en bits/s. Le débit réel des infos ne doit pas tenir compte de ces bits rajoutés. Le réseau CAN – Le codage des informations 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 S S Trame à l'émission avant la mise en place des bits de stuffing Trame avec bits de stuffing (S)
  • 26.  On définit la plus petite base de temps reconnue sur un bus CAN comme étant le Time Quantum. Cette base de temps est une fraction de l’horloge de l’oscillateur du bus.  Un bit dure entre 8 et 25 quantum • Exemple de bit timing : lecture d’un bit (ISO11898 : High Speed CAN 250 Kbps) 1 bit correspond à 32 coup d’horloge La lecture du bit devra être faite au 20éme coup d’horloge Le réseau CAN – Le bit timing Horloge prédivisée
  • 27. Equipement A Equipement B Equipement C A1, A2, A3, A4 ; B1, B2, B3; C1, C2  Arbitrage bit à bit (niveaux Récessif / Dominant) bit à 0 = Dominant bit à 1 = Récessif Un niveau Dominant l'emporte toujours sur un niveau Récessif Le réseau CAN – Arbitrage d’une trame A C B Début 0001 0001 1111 Com. Informations de A Contrôle Fin Ack Début 0001 0000 0000 Com. Informations de B Contrôle Fin Ack Début 0001 0000 0101 Com. Informations de C Contrôle Fin Ack  Il peut arriver que 2 nœuds (ou plus) émettent simultanément une trame sur le bus.  Au début d’émission pas de conflit, car le champ de début de trame est identique pour tous les boîtiers.  Mais ensuite il va falloir déterminer laquelle des trames est prioritaire sur les autres, elle sera la seule transmise.
  • 28. Le réseau CAN – Arbitrage d’une trame  Chaque émetteur compare le bit qu’il reçoit avec celui qu’il émet ; tant que ces 2 bits sont identiques les 2 transmissions continuent  Dès que 2 bits diffèrent, le boîtier ayant émis un bit à l’état récessif cesse d’émettre Sur le bus A C B Début 0001 0001 1111 Com. Informations de A Contrôle Fin Ack Début 0001 0000 0000 Com. Informations de B Contrôle Fin Ack Perte d'arbitrage de la trame de A Début 0001 0000 ---- Contrôle Fin Ack Com. Début 0001 0000 0101 Com. Informations de C Contrôle Fin Ack
  • 29. Le protocole CAN – Arbitrage d’une trame B Début 0001 0000 0000 Com. Informations de B Contrôle Fin Ack Sur le bus Contrôle Fin Ack Informations de B Début 0001 0000 0000 Com. C Début 0001 0000 0101 Com. Informations de C Contrôle Fin Ack Perte d'arbitrage de la trame de C Le nœud B poursuit l’émission de la trame, les nœuds A et C attendent la libération du bus pour transmettre de nouveau.  Sur le bus CAN, la priorité est déterminée sur le seul champ d’identification (y compris le bit RTR)
  • 30.  Une trame d’informations se décompose en 7 champs (bit RTR=0) : - début de trame (1 bit) start off frame (SOF) - champ d'arbitrage (12 bits) arbitration field - champ de commande (6 bits) control field - champ de données (0 à 64 bits) data field - champ de CRC (16 bits) CRC sequence - champ d'acquittement (2 bits) ACKnowledgement field - fin de trame (7 bits) end of frame (EOF)  Un champ supplémentaire d’intermission (3 bits) ou « zone interframe » sépare 2 trames consécutives. Le protocole CAN – Trame d’informations
  • 31.  La trame sur le CAN se répartie en 7 champs :  Début  SOF (Start Of Frame) • La trame commence toujours par 1 bit dominant (bit à 0), la ligne étant précédemment au repos (1 logique) • Ce bit ne sert qu’à synchroniser les horloges internes des récepteurs sur celle de l’émetteur : sorte de bit de start Le protocole CAN – Trame d’informations Début Identificateur Com. Informations Contrôle Fin Ack  Champ composé de 12 bits :  Les 11 premiers indiquent l’identité du contenu du message, et servent également à l’arbitrage (gestion des priorités) • Le dernier bit (RTR) permet de coder la nature du message : trame de données (ex : régime moteur) ou trame de requête (demande de T° eau) bit à 0 (dominant) : trame de données bit à 1 (récessif) : trame de requête Début Identificateur Com. Informations Contrôle Fin Ack Zone d’arbitrage
  • 32. Le protocole CAN – Trame d’informations  Champ de commande constitué de 6 bits :  Les 2 premiers serviront pour une éventuelle évolution du protocole (bits de réserve nommés R1 et R0)  Les 4 derniers permettent de coder le nombre d’octets du champ de données (de 0 à 8 au maximum) Début Identificateur Com. Informations Contrôle Fin Ack
  • 33. Le protocole CAN – Trame d’informations  Ce champ contient de 0 à 8 octets de données (64 bits maxi) Début Identificateur Com. Informations Contrôle Fin Ack
  • 34. Le protocole CAN – Trame d’informations  Ce champ de vérification des données est composé de 2 parties :  Code de vérification des données, CRC sur 15 bits avec G(x)=0xC599 Le récepteur compare le CRC calculé en réception avec celui de l’émetteur ; si différence, pas d’acquittement  Délimiteur de CRC : marque la fin de la vérification, 1 bit toujours à l’état 1  Ce contrôle est effectué par tous les boîtiers du réseau. Début Identificateur Com. Informations Contrôle Fin Ack Le codage par bit stuffing est désactivé à partir de cet instant
  • 35. Le protocole CAN – Trame d’informations  Ce champ d’acquittement est composé de 2 bits :  un nœud en train de transmettre envoie un bit récessif pour le ACK Slot.  un nœud ayant reçu correctement un message en informe le nœud émetteur en envoyant un bit dominant pendant le ACK Slot : il acquitte le message si le calcul du CRC est correct. En cas d’erreur, ce bit est laissé à l’état haut  Un bit délimiteur d’acquittement, toujours à l’état haut (1)  Tous les boîtiers du réseau doivent acquitter, même si la trame ne les concerne pas (perte de temps possible) Début Identificateur Com. Informations Contrôle Fin Ack
  • 36. Le protocole CAN – Trame d’informations Début Identificateur Com. Informations Contrôle Fin Ack  Champ de fin de trame : suite de 7 bits à l’état  Remarque : • 3 bits à l’état 1 séparent obligatoirement 2 trames consécutives (Interframe zone) • 108 bits (sans les stuffing) sont nécessaires pour 64 bits de données
  • 37.  Une trame de requête comporte les mêmes champs qu’une trame d’informations mais avec le bit RTR = 1 Le protocole CAN – Trame de requête Comparons 2 trames avec le même identificateur, l’une d’informations et l’autre de requête : la trame d’informations est prioritaire sur la trame de requête
  • 38. Le protocole CAN – Trace CAN à l’oscilloscope Le protocole CAN – Trame logique et exploitation
  • 39. Le protocole CAN – Réception en mode dégradé Dans les cas de pannes suivants :  Fil Can L ou Can H à la masse  Fil Can L ou Can H à +BAT (+12volts)  Fil Can L ou Can H coupé  Court-circuit entre les fils Can L et Can H  Calculateur avec terminaison de ligne absent La communication sur le réseau CAN n’est plus possible
  • 40. Les erreurs : CAN HS le réseau ne supporte absolument rien CAN LS Détection des défauts de ligne : (coupure, masse, +alim, court-circuit entre CAN H et CANL).  Mode dégradé : fonctionnement sur un seul fil. Pour un bon diagnostic, il doit toujours y avoir de la communication sur le réseau. Le protocole CAN – Evolution : CAN LS/FT (Low Speed / Fault Tolerance)
