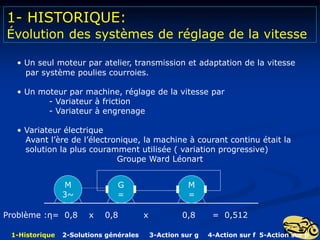

1- HISTORIQUE: Évolution des systèmes de réglage de la vitesse • Un seul moteur par atelier, transmission et adaptation de la vitesse par système poulies courroies. • Un moteur par machine, réglage de la vitesse par - Variateur à friction - Variateur à engrenage • Variateur électrique Avant l’ère de l’électronique, la machine à courant continu était la solution la plus couramment utilisée ( variation progressive) Groupe Ward Léonart M 3~ G = M = Problème :η= 0,8 x 0,8 x 0,8 = 0,512 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
1- HISTORIQUE: Évolution des systèmes de réglage de la vitesse • Variateurs électroniques Apparition vers les années 50 avec l’utilisation des composants électroniques d’abord le thyratron à gaz…. Maintenant GTO (thyristor blocable), IGBT (transistor à commande en tension) Variateur pour machines à courant continu (redresseurs statiques), puis variateurs pour machines alternatives (onduleurs). 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
2- SOLUTIONS GENERALES à la variation de vitesse 1- Caractéristique externe T/Tn=f(n) 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p

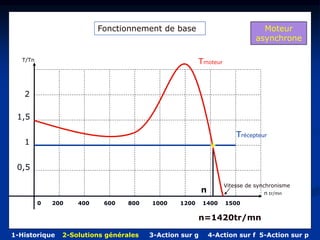

T/Tn n tr/mn 0 200 400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Fonctionnement de base Vitesse de synchronisme Tmoteur Moteur asynchrone Trécepteur n n=1420tr/mn 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
2- SOLUTIONS GENERALES à la variation de vitesse 2- Évolution de la vitesse de rotation en fonction de la charge 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
Vitesse de synchronisme T/Tn Tmoteur n tr/mn Moteur asynchrone 0 200 400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Trécepteur n n=1420tr/mn Fonctionnement de base 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
Vitesse de synchronisme T/Tn Tmoteur n tr/mn Moteur asynchrone 0 200 400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Trécepteur Fonctionnement de base n=1420tr/mn n=1440tr/mn n 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
Vitesse de synchronisme T/Tn Tmoteur n tr/mn Moteur asynchrone 0 200 400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Trécepteur n n=1440tr/mn Fonctionnement de base n=1420tr/mn Δn= 20tr/mn 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p

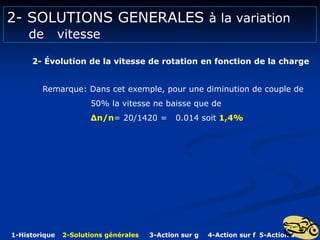

2- SOLUTIONS GENERALES à la variation de vitesse 2- Évolution de la vitesse de rotation en fonction de la charge Remarque: Dans cet exemple, pour une diminution de couple de 50% la vitesse ne baisse que de Δn/n= 20/1420 = 0.014 soit 1,4% 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
3- Évolution de la vitesse en fonction de l’amplitude de la tension d’alimentation 2- SOLUTIONS GENERALES à la variation de vitesse Vitesse de synchronisme T/Tn Tmoteur n tr/mn Moteur asynchrone 0 200 400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Trécepteur n Fonctionnement sous tension variable U1 n1=1425tr/mn U2 n2=1420tr/mn U1 = 400V U2 = 360V 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
2- SOLUTIONS GENERALES à la variation de vitesse 3- Évolution de la vitesse en fonction de l’amplitude de la tension d’alimentation Remarque: Dans cet exemple, pour une diminution de tension de 10% la vitesse ne baisse que de Δn/n= 5/1425 = 0.0035 soit 0,35% CONCLUSION: Dans son fonctionnement de base, le moteur asynchrone est caractérisé par la faible variation de sa vitesse quand la tension d’alimentation varie. 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
2- SOLUTIONS GENERALES à la variation de vitesse 4- Formules de base définissant la vitesse • Vitesse de synchronisme (vitesse du champ tournant) ns = f/p ns vitesse de synchronisme : tr/s f fréquence: Hz p nombre de paires de pôles • Fréquence de rotation n = f/p(1-g) n = ns(1-g) g glissement g = (ns-n)/ns 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
2- SOLUTIONS GENERALES à la variation de vitesse 4- Formules de base définissant la vitesse • Différentes possibilités d’action n = f/p(1-g) 1. Fréquence 2. Nombre de paires de pôles 3. Glissement 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p n = f/p(1-g) n = f/p(1-g) n = f/p(1-g)

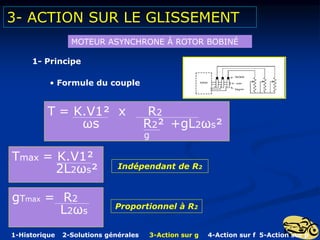

Tmax = K.V1² 2L2ωs² T = K.V1² x R2 ωs R2² +gL2ωs² g 3- ACTION SUR LE GLISSEMENT 1- Principe • Formule du couple MOTEUR ASYNCHRONE Á ROTOR BOBINÉ gTmax = R2 L2ωs Indépendant de R2 Proportionnel à R2 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p

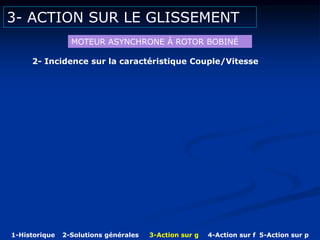

3- ACTION SUR LE GLISSEMENT 2- Incidence sur la caractéristique Couple/Vitesse MOTEUR ASYNCHRONE Á ROTOR BOBINÉ 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
Vitesse de synchronisme T/Tn n tr/mn Moteur asynchrone 0 200 400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Trécepteur Action sur le glissement Tmax Tmoteur n Rad2=0Ω Rad2=3Ω Rad2=5Ω 1 2 3 g 1 0,75 0,5 0,25 0 gTmax2=0,48 gTmax1=0,2 gTmax2=0,78 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
Vitesse de synchronisme T/Tn n tr/mn Moteur asynchrone 0 200 400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Trécepteur Action sur le glissement Tmax Tmoteur n Rad2=0Ω Rad2=3Ω Rad2=5Ω 1 2 3 n1=1420tr/mn n2=1380tr/mn n3=1200tr/mn 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
3- ACTION SUR LE GLISSEMENT 3- Étude du comportement du système lorsque le couple varie MOTEUR ASYNCHRONE Á ROTOR BOBINÉ 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p

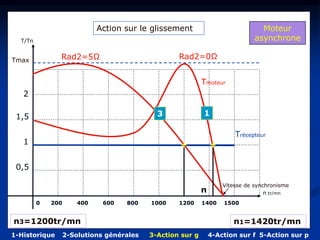

Vitesse de synchronisme T/Tn n tr/mn Moteur asynchrone 0 200 400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Trécepteur Action sur le glissement Tmax Tmoteur n Rad2=0Ω Rad2=3Ω Rad2=5Ω 1 2 3 n1=1420tr/mn n2=1380tr/mn n3=1200tr/mn 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
Vitesse de synchronisme T/Tn n tr/mn Moteur asynchrone 0 200 400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Trécepteur Action sur le glissement Tmax Tmoteur n Rad2=0Ω Rad2=5Ω 1 3 n1=1420tr/mn n3=1200tr/mn 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
Vitesse de synchronisme T/Tn n tr/mn Moteur asynchrone 0 200 400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Trécepteur Action sur le glissement Tmax Tmoteur n Rad2=0Ω Rad2=5Ω 1 3 n1=1420tr/mn n3=1200tr/mn Δn1=20tr/mn Δn2=75tr/mn θ3 θ1 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
3- ACTION SUR LE GLISSEMENT 3- Étude du comportement du système lorsque le couple varie MOTEUR ASYNCHRONE Á ROTOR BOBINÉ •Constatation : Pour une diminution du couple de 50%, dans le cas ou la vitesse d’origine est n1=1420tr/mn , l’augmentation de vitesse est Δn1=20tr/mn soit en valeur relative Δn1/n1=20/1420=0,014 Δn1/n1=1,4% dans le cas où la vitesse d’origine est n2=1200tr/mn, l’augmentation de vitesse est Δn2=75tr/mn soit en valeur relative Δn2/n2=75/1200=0,062 Δn2/n2=6,2% 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
3- ACTION SUR LE GLISSEMENT 3- Étude du comportement du système lorsque le couple varie MOTEUR ASYNCHRONE Á ROTOR BOBINÉ •Incidence sur la stabilité Plus la vitesse diminue, plus l’angle θ diminue, plus l’écart de vitesse Δn (Δn = ΔT cotangente θ) augmente, donc plus la stabilité diminue. •Remarque Pour un écart de vitesse nul, l’angle θ idéal est θ=90° 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
3- ACTION SUR LE GLISSEMENT 4- Solutions technologiques MOTEUR ASYNCHRONE Á ROTOR BOBINÉ •Rhéostat de glissement Inconvénient : Pertes importantes dans le rhéostat rendement faible 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p

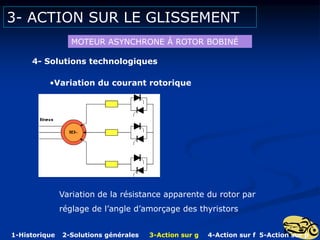

3- ACTION SUR LE GLISSEMENT 4- Solutions technologiques MOTEUR ASYNCHRONE Á ROTOR BOBINÉ •Variation du courant rotorique Variation de la résistance apparente du rotor par réglage de l’angle d’amorçage des thyristors 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
3- ACTION SUR LE GLISSEMENT 4- Solutions technologiques MOTEUR ASYNCHRONE Á ROTOR BOBINÉ •Cascade hyposynchrone La tension rotorique est redressée, filtrée puis ondulée pour être réinjectée au stator 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
4- ACTION SUR LA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 1- Principe • Formule du couple T = K.V1² x R2 ωs R2² +gL2ωs² g gTmax = R2 L2ωs Tmax = K.V1² 2L2ωs² 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
4- ACTION SUR LA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 1- Principe • Formule du couple T = K.V1² x R2 ωs R2² +gL2ωs² g gTmax = R2 L2ωs Tmax = K.V1² 2L2ωs² T = K.V1² x R2 2∏f R2² +gL2(2∏f)² g Tmax = K.V1² 2L2(2∏f)² Inversement proportionnel à f ² f T gTmax = R2 L2(2∏f) Inversement proportionnel à f f gTmax 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
4- ACTION SUR LA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 2- Incidence sur la caractéristique Couple/Vitesse 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
T/Tn n tr/mn 1 0,5 1,5 2 Fonctionnement sous fréquence variable 0 200 400 600 800 1000 1200 1400 1600 1800 2000 Moteur asynchrone 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
T/Tn n tr/mn 1 0,5 1,5 2 Fonctionnement sous fréquence variable 0 200 400 600 800 1000 1200 1400 1600 1800 2000 Moteur asynchrone Tmoteur f1=50Hz Trécepteur n1 n1=1420tr/mn f2=66,7Hz f3=33,4Hz n2 n3 n2=1960tr/mn n3=880tr/mn 1 2 3 ns3=1000tr/mn ns1=15OOtr/mn ns2=2000tr/mn θ F θ 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
4- ACTION SUR LA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 3- Fonctionnement à couple constant Tmax = K.V1² 2L2(2∏f)² Pour obtenir un fonctionnement à couple constant, il suffit de maintenir le rapport V/f constant. L’organe essentiel de cette commande est le convertisseur qui transforme une énergie électrique à fréquence fixe en énergie électrique à fréquence variable. 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p Tmax = K. X V1² 2L2(2∏ )² f

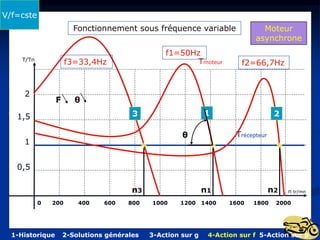

T/Tn n tr/mn 1 0,5 1,5 2 Fonctionnement sous fréquence variable À V/f=cste (couple constant Moteur asynchrone Tmoteur f1=50Hz Trécepteur n1 f2=66,7Hz f3=33,4Hz n2 1 2 3 4 f4=15,7Hz n4 0 200 400 600 800 1000 1200 1400 1600 1800 2000 Tmax Tmax=cste jusqu’à f=fn puis fonctionnement à P=cste V/f≠cste T=cste P=cste 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p n3
T/Tn n tr/mn 1 0,5 1,5 2 Fonctionnement sous fréquence variable 0 200 400 600 800 1000 1200 1400 1600 1800 2000 Moteur asynchrone Tmoteur f1=50Hz Trécepteur n1 f2=66,7Hz f3=33,4Hz n2 n3 1 2 3 θ F θ V/f=cste 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p

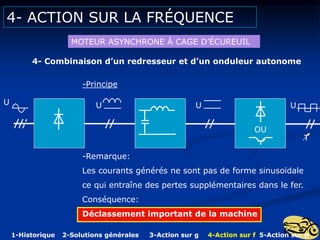

4- ACTION SUR LA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 4- Combinaison d’un redresseur et d’un onduleur autonome U U U U T OU 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p -Principe -Remarque: Les courants générés ne sont pas de forme sinusoïdale ce qui entraîne des pertes supplémentaires dans le fer. Conséquence: Déclassement important de la machine
4- ACTION SUR LA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 5- Combinaison d’un redresseur et d’un onduleur autonome -Variation de fréquence avec Modulation de Largeur d’Impulsion (MLI) But: Obtenir une forme du courant la plus proche possible de la sinusoïde par décomposition de la tension. 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
4- ACTION SUR LA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 5- Combinaison d’un redresseur et d’un onduleur autonome -Variation de fréquence avec Modulation de Largeur d’Impulsion (MLI) Forme d’onde u i t 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
4- ACTION SUR LA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 5- Combinaison d’un redresseur et d’un onduleur autonome -Variation de fréquence avec Modulation de Largeur d’Impulsion (MLI) Relevés 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
4- ACTION SUR LA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 5- Combinaison d’un redresseur et d’un onduleur autonome -Variation de fréquence avec Modulation de Largeur d’Impulsion (MLI) Avantages: - Pertes plus faibles - Rotation harmonieuse du moteur - Déclassement inférieur à 5% Inconvénient: -Bruit électrique dans le moteur (fréquences de découpage audibles) 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p

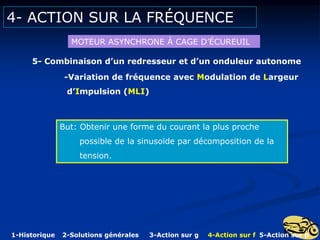

4- ACTION SUR LA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 5- Combinaison d’un redresseur et d’un onduleur autonome -Variation de fréquence avec Modulation de Largeur d’Impulsion (MLI) Réalisation: 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p

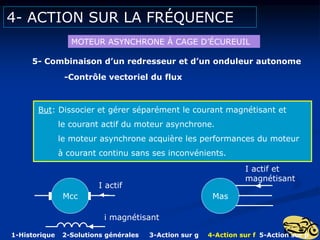

4- ACTION SUR LA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 5- Combinaison d’un redresseur et d’un onduleur autonome -Variation de fréquence avec Modulation de Largeur d’Impulsion (MLI) Exemple: ATV 28 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p

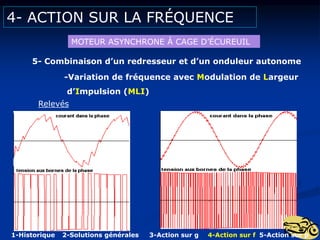

4- ACTION SUR LA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 5- Combinaison d’un redresseur et d’un onduleur autonome -Contrôle vectoriel du flux But: Dissocier et gérer séparément le courant magnétisant et le courant actif du moteur asynchrone. le moteur asynchrone acquière les performances du moteur à courant continu sans ses inconvénients. Mcc I actif i magnétisant Mas I actif et magnétisant 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
4- ACTION SUR LA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 5- Combinaison d’un redresseur et d’un onduleur autonome -Contrôle vectoriel du flux Propriétés: - Montée en couple dix fois plus rapide - Couple nominal de l’arrêt à la vitesse nominale - Coût modulateur + moteur inférieur à celui d’un moteur à courant continu + modulateur Deux possibilités: - Boucle ouverte: le microprocesseur calcule par lecture du courant la position relative rotor/stator (pas de couple à l’arrêt) ex ATV28 - Boucle fermée: un codeur incrémental donne la position relative rotor/stator) ex VNTV - TGV 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p

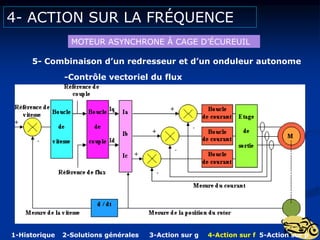

4- ACTION SUR LA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 5- Combinaison d’un redresseur et d’un onduleur autonome -Contrôle vectoriel du flux 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p

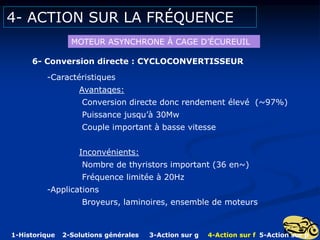

4- ACTION SUR LA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 6- Conversion directe : CYCLOCONVERTISSEUR U T OU U T=cste -Principe -L’onde de tension de sortie est obtenue par juxtaposition de fragments de sinusoïdes successives empruntées aux diverses phases du réseau d’alimentation. 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
4- ACTION SUR LA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 6- Conversion directe : CYCLOCONVERTISSEUR - Forme d’onde Tensions réseau Onde souhaitée Onde obtenue 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p

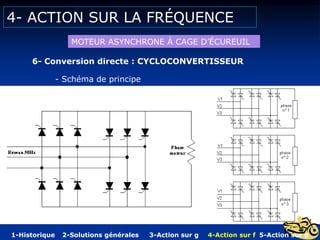

4- ACTION SUR LA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 6- Conversion directe : CYCLOCONVERTISSEUR - Schéma de principe 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
4- ACTION SUR LA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 6- Conversion directe : CYCLOCONVERTISSEUR -Caractéristiques Avantaqes: Conversion directe donc rendement élevé (~97%) Puissance jusqu’à 30Mw Couple important à basse vitesse Inconvénients: Nombre de thyristors important (36 en~) Fréquence limitée à 20Hz -Applications Broyeurs, laminoires, ensemble de moteurs 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
5- ACTION LE NBRE DE PAIRES DE PÔLES MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL SPÉCIAUX 1- Moteur à couplage de pôles -Principe : ce type de moteur possède 2 bobinages distincts par phase, qui peuvent être couplés en série (4 pôles) ou en parallèle (2 pôles). 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p

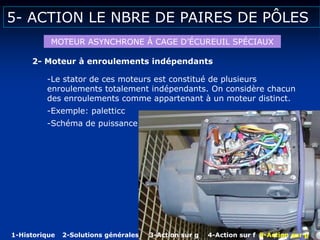

5- ACTION LE NBRE DE PAIRES DE PÔLES MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL SPÉCIAUX 1- Moteur à couplage de pôles -Couplage triangle-série / étoile-parallèle ( Dahlander) -La puissance en Gv = 2x la puissance en Pv L2 L1 L3 U1 W2 V1 V2 W1 U2 L1 L2 U2 W2 V2 U1 V1 W1 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p Pv Gv
5- ACTION LE NBRE DE PAIRES DE PÔLES MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL SPÉCIAUX 1- Moteur à couplage de pôles -Schéma de puissance 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
5- ACTION LE NBRE DE PAIRES DE PÔLES MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL SPÉCIAUX 2- Moteur à enroulements indépendants -Le stator de ces moteurs est constitué de plusieurs enroulements totalement indépendants. On considère chacun des enroulements comme appartenant à un moteur distinct. -Exemple: paletticc -Schéma de puissance 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p

Contenu connexe

PDF
MAS_Diaporama.pdf
parmoh2020

PDF
Doc moteur p a p .
parZouaouine Mahfoud

PPT
Demarrage et variation_de_vitesse_prof
parBoubakri Mohamed

PDF
moteur asynchrone.pptyuluhjnkljm,njkhnmhjnm
pardouaeelmesbahi44

PDF
02 variation de vitesse (1).,..............
parHassanMoufassih

PPTX
Mas3 ph
parOUAJJI Hassan

PPTX
Electrotechnique
parOUAJJI Hassan

PPSX
variateurs_de_vitesse (1).ppsx
parlabregibidhi

MAS_Diaporama.pdf
parmoh2020

Doc moteur p a p .
parZouaouine Mahfoud

Demarrage et variation_de_vitesse_prof
parBoubakri Mohamed

moteur asynchrone.pptyuluhjnkljm,njkhnmhjnm
pardouaeelmesbahi44

02 variation de vitesse (1).,..............
parHassanMoufassih

Mas3 ph
parOUAJJI Hassan

Electrotechnique
parOUAJJI Hassan

variateurs_de_vitesse (1).ppsx
parlabregibidhi


Similaire à action g f.ppt

PPT
mync.ppt
parMoudiMalti

PPTX
Machines speciales.pptx...................
parTarikBouchala

PPTX
Mcc geii 2
parOUAJJI Hassan

PPTX
Mas3
parOUAJJI Hassan

PDF
machine asynchrone.pdf
parMohamedSalimBelkorch

PPTX
10236981444521-cours -moteurs- électriques.pptx
parEmnaSaadi

PDF
Commande machines
parmorin moli

PPTX
10éme séance du club robo cept
parWiem Ben Ayed

PDF
alimentation_moteur_paaaaaaaas_à_pas.pdf
pareeyaa2002

PDF
Electricité Industrielle_Maintenance.pdf
parMatosMATOUALA1

PPTX
Chapitre 3 mli mcc
parOUAJJI Hassan

PDF
Cours electricite : le moteur asynchrone triphase
parmorin moli

PDF
Cour complet sur l'électricité industrielle
parmorin moli

PDF
Maintenance electricite-industrielle-print
parmehdiJABRANE4

PDF
Maintenance electricite-industrielle - www.cours-online.com
parmorin moli

PDF
[C elm][co]conversion electromecanique
parhassendvd

PDF
Moteur_pas_a_pas.pdf
parSABIR Hamza

PDF
Formation des Moteurs Électrique 1. En pdf
parharounawobgo0

PDF
Extrait du rapport pfa
parOUSSA Mohamed

PPT
cm_machine_synchrone.ppt
parIMADABOUDRAR1

mync.ppt
parMoudiMalti

Machines speciales.pptx...................
parTarikBouchala

Mcc geii 2
parOUAJJI Hassan

Mas3
parOUAJJI Hassan

machine asynchrone.pdf
parMohamedSalimBelkorch

10236981444521-cours -moteurs- électriques.pptx
parEmnaSaadi

Commande machines
parmorin moli

10éme séance du club robo cept
parWiem Ben Ayed

alimentation_moteur_paaaaaaaas_à_pas.pdf
pareeyaa2002

Electricité Industrielle_Maintenance.pdf
parMatosMATOUALA1

Chapitre 3 mli mcc
parOUAJJI Hassan

Cours electricite : le moteur asynchrone triphase
parmorin moli

Cour complet sur l'électricité industrielle
parmorin moli

Maintenance electricite-industrielle-print
parmehdiJABRANE4

Maintenance electricite-industrielle - www.cours-online.com
parmorin moli

[C elm][co]conversion electromecanique
parhassendvd

Moteur_pas_a_pas.pdf
parSABIR Hamza

Formation des Moteurs Électrique 1. En pdf
parharounawobgo0

Extrait du rapport pfa
parOUSSA Mohamed

cm_machine_synchrone.ppt
parIMADABOUDRAR1


action g f.ppt

  • 1.
    VARIATION DE VITESSE DESMOTEURS ASYNCHRONES OBJECTIF : Identifier, choisir un modulateur pour moteur asynchrone triphasé
  • 2.
    VARIATION DE VITESSE DESMOTEURS ASYNCHRONES PLAN 1- HISTORIQUE : Évolution des systèmes de réglage de la vitesse 2- SOLUTIONS GÉNÉRALES à la variation de vitesse 3- ACTION SUR LE GLISSEMENT 4- ACTION SUR LA FRÉQUENCE 5- ACTION SUR LE N0MBRE DE PAIRES DE PÔLES 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 3.
    1- HISTORIQUE: Évolution dessystèmes de réglage de la vitesse • Un seul moteur par atelier, transmission et adaptation de la vitesse par système poulies courroies. • Un moteur par machine, réglage de la vitesse par - Variateur à friction - Variateur à engrenage • Variateur électrique Avant l’ère de l’électronique, la machine à courant continu était la solution la plus couramment utilisée ( variation progressive) Groupe Ward Léonart M 3~ G = M = Problème :η= 0,8 x 0,8 x 0,8 = 0,512 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 4.

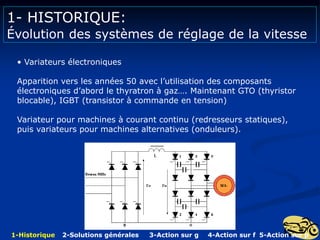

    1- HISTORIQUE: Évolution dessystèmes de réglage de la vitesse • Variateurs électroniques Apparition vers les années 50 avec l’utilisation des composants électroniques d’abord le thyratron à gaz…. Maintenant GTO (thyristor blocable), IGBT (transistor à commande en tension) Variateur pour machines à courant continu (redresseurs statiques), puis variateurs pour machines alternatives (onduleurs). 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 5.

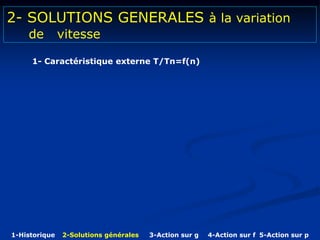

    2- SOLUTIONS GENERALESà la variation de vitesse 1- Caractéristique externe T/Tn=f(n) 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 6.
    T/Tn n tr/mn 0 200400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Fonctionnement de base Vitesse de synchronisme Tmoteur Moteur asynchrone Trécepteur n n=1420tr/mn 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 7.
    2- SOLUTIONS GENERALESà la variation de vitesse 2- Évolution de la vitesse de rotation en fonction de la charge 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 8.

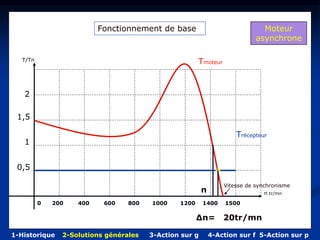

    Vitesse de synchronisme T/TnTmoteur n tr/mn Moteur asynchrone 0 200 400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Trécepteur n n=1420tr/mn Fonctionnement de base 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 9.
    Vitesse de synchronisme T/TnTmoteur n tr/mn Moteur asynchrone 0 200 400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Trécepteur Fonctionnement de base n=1420tr/mn n=1440tr/mn n 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 10.
    Vitesse de synchronisme T/TnTmoteur n tr/mn Moteur asynchrone 0 200 400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Trécepteur n n=1440tr/mn Fonctionnement de base n=1420tr/mn Δn= 20tr/mn 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 11.
    2- SOLUTIONS GENERALESà la variation de vitesse 2- Évolution de la vitesse de rotation en fonction de la charge Remarque: Dans cet exemple, pour une diminution de couple de 50% la vitesse ne baisse que de Δn/n= 20/1420 = 0.014 soit 1,4% 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 12.
    3- Évolution dela vitesse en fonction de l’amplitude de la tension d’alimentation 2- SOLUTIONS GENERALES à la variation de vitesse Vitesse de synchronisme T/Tn Tmoteur n tr/mn Moteur asynchrone 0 200 400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Trécepteur n Fonctionnement sous tension variable U1 n1=1425tr/mn U2 n2=1420tr/mn U1 = 400V U2 = 360V 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 13.

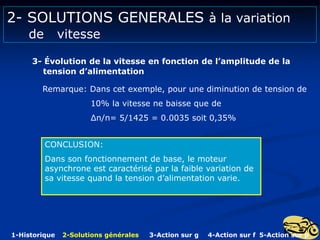

    2- SOLUTIONS GENERALESà la variation de vitesse 3- Évolution de la vitesse en fonction de l’amplitude de la tension d’alimentation Remarque: Dans cet exemple, pour une diminution de tension de 10% la vitesse ne baisse que de Δn/n= 5/1425 = 0.0035 soit 0,35% CONCLUSION: Dans son fonctionnement de base, le moteur asynchrone est caractérisé par la faible variation de sa vitesse quand la tension d’alimentation varie. 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 14.
    2- SOLUTIONS GENERALESà la variation de vitesse 4- Formules de base définissant la vitesse • Vitesse de synchronisme (vitesse du champ tournant) ns = f/p ns vitesse de synchronisme : tr/s f fréquence: Hz p nombre de paires de pôles • Fréquence de rotation n = f/p(1-g) n = ns(1-g) g glissement g = (ns-n)/ns 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 15.

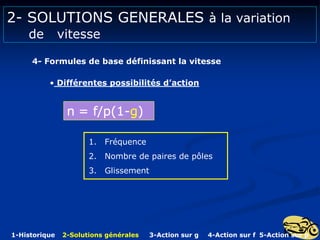

    2- SOLUTIONS GENERALESà la variation de vitesse 4- Formules de base définissant la vitesse • Différentes possibilités d’action n = f/p(1-g) 1. Fréquence 2. Nombre de paires de pôles 3. Glissement 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p n = f/p(1-g) n = f/p(1-g) n = f/p(1-g)
  • 16.
    Tmax = K.V1² 2L2ωs² T= K.V1² x R2 ωs R2² +gL2ωs² g 3- ACTION SUR LE GLISSEMENT 1- Principe • Formule du couple MOTEUR ASYNCHRONE Á ROTOR BOBINÉ gTmax = R2 L2ωs Indépendant de R2 Proportionnel à R2 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 17.
    3- ACTION SURLE GLISSEMENT 2- Incidence sur la caractéristique Couple/Vitesse MOTEUR ASYNCHRONE Á ROTOR BOBINÉ 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 18.

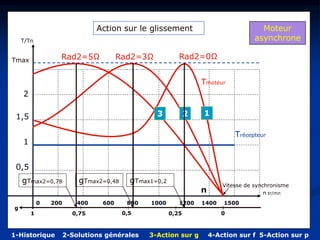

    Vitesse de synchronisme T/Tn ntr/mn Moteur asynchrone 0 200 400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Trécepteur Action sur le glissement Tmax Tmoteur n Rad2=0Ω Rad2=3Ω Rad2=5Ω 1 2 3 g 1 0,75 0,5 0,25 0 gTmax2=0,48 gTmax1=0,2 gTmax2=0,78 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 19.
    Vitesse de synchronisme T/Tn ntr/mn Moteur asynchrone 0 200 400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Trécepteur Action sur le glissement Tmax Tmoteur n Rad2=0Ω Rad2=3Ω Rad2=5Ω 1 2 3 n1=1420tr/mn n2=1380tr/mn n3=1200tr/mn 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 20.

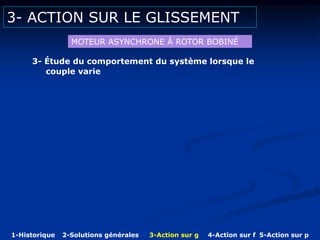

    3- ACTION SURLE GLISSEMENT 3- Étude du comportement du système lorsque le couple varie MOTEUR ASYNCHRONE Á ROTOR BOBINÉ 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 21.

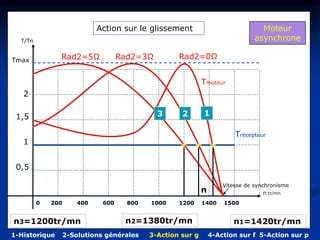

    Vitesse de synchronisme T/Tn ntr/mn Moteur asynchrone 0 200 400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Trécepteur Action sur le glissement Tmax Tmoteur n Rad2=0Ω Rad2=3Ω Rad2=5Ω 1 2 3 n1=1420tr/mn n2=1380tr/mn n3=1200tr/mn 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 22.
    Vitesse de synchronisme T/Tn ntr/mn Moteur asynchrone 0 200 400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Trécepteur Action sur le glissement Tmax Tmoteur n Rad2=0Ω Rad2=5Ω 1 3 n1=1420tr/mn n3=1200tr/mn 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 23.
    Vitesse de synchronisme T/Tn ntr/mn Moteur asynchrone 0 200 400 600 800 1000 1200 1400 1500 1 0,5 1,5 2 Trécepteur Action sur le glissement Tmax Tmoteur n Rad2=0Ω Rad2=5Ω 1 3 n1=1420tr/mn n3=1200tr/mn Δn1=20tr/mn Δn2=75tr/mn θ3 θ1 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 24.

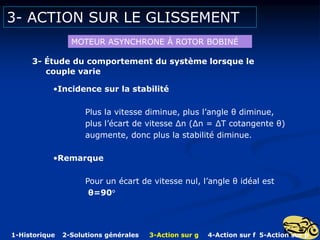

    3- ACTION SURLE GLISSEMENT 3- Étude du comportement du système lorsque le couple varie MOTEUR ASYNCHRONE Á ROTOR BOBINÉ •Constatation : Pour une diminution du couple de 50%, dans le cas ou la vitesse d’origine est n1=1420tr/mn , l’augmentation de vitesse est Δn1=20tr/mn soit en valeur relative Δn1/n1=20/1420=0,014 Δn1/n1=1,4% dans le cas où la vitesse d’origine est n2=1200tr/mn, l’augmentation de vitesse est Δn2=75tr/mn soit en valeur relative Δn2/n2=75/1200=0,062 Δn2/n2=6,2% 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 25.
    3- ACTION SURLE GLISSEMENT 3- Étude du comportement du système lorsque le couple varie MOTEUR ASYNCHRONE Á ROTOR BOBINÉ •Incidence sur la stabilité Plus la vitesse diminue, plus l’angle θ diminue, plus l’écart de vitesse Δn (Δn = ΔT cotangente θ) augmente, donc plus la stabilité diminue. •Remarque Pour un écart de vitesse nul, l’angle θ idéal est θ=90° 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 26.

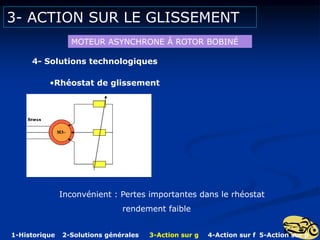

    3- ACTION SURLE GLISSEMENT 4- Solutions technologiques MOTEUR ASYNCHRONE Á ROTOR BOBINÉ •Rhéostat de glissement Inconvénient : Pertes importantes dans le rhéostat rendement faible 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 27.
    3- ACTION SURLE GLISSEMENT 4- Solutions technologiques MOTEUR ASYNCHRONE Á ROTOR BOBINÉ •Variation du courant rotorique Variation de la résistance apparente du rotor par réglage de l’angle d’amorçage des thyristors 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 28.

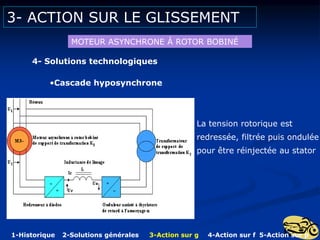

    3- ACTION SURLE GLISSEMENT 4- Solutions technologiques MOTEUR ASYNCHRONE Á ROTOR BOBINÉ •Cascade hyposynchrone La tension rotorique est redressée, filtrée puis ondulée pour être réinjectée au stator 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 29.

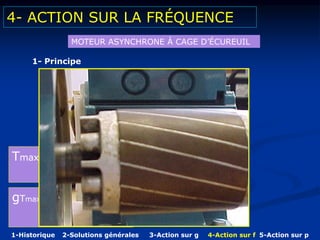

    4- ACTION SURLA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 1- Principe • Formule du couple T = K.V1² x R2 ωs R2² +gL2ωs² g gTmax = R2 L2ωs Tmax = K.V1² 2L2ωs² 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 30.
    4- ACTION SURLA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 1- Principe • Formule du couple T = K.V1² x R2 ωs R2² +gL2ωs² g gTmax = R2 L2ωs Tmax = K.V1² 2L2ωs² T = K.V1² x R2 2∏f R2² +gL2(2∏f)² g Tmax = K.V1² 2L2(2∏f)² Inversement proportionnel à f ² f T gTmax = R2 L2(2∏f) Inversement proportionnel à f f gTmax 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 31.
    4- ACTION SURLA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 2- Incidence sur la caractéristique Couple/Vitesse 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 32.
    T/Tn n tr/mn 1 0,5 1,5 2 Fonctionnement sousfréquence variable 0 200 400 600 800 1000 1200 1400 1600 1800 2000 Moteur asynchrone 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 33.
    T/Tn n tr/mn 1 0,5 1,5 2 Fonctionnement sousfréquence variable 0 200 400 600 800 1000 1200 1400 1600 1800 2000 Moteur asynchrone Tmoteur f1=50Hz Trécepteur n1 n1=1420tr/mn f2=66,7Hz f3=33,4Hz n2 n3 n2=1960tr/mn n3=880tr/mn 1 2 3 ns3=1000tr/mn ns1=15OOtr/mn ns2=2000tr/mn θ F θ 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 34.
    4- ACTION SURLA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 3- Fonctionnement à couple constant Tmax = K.V1² 2L2(2∏f)² Pour obtenir un fonctionnement à couple constant, il suffit de maintenir le rapport V/f constant. L’organe essentiel de cette commande est le convertisseur qui transforme une énergie électrique à fréquence fixe en énergie électrique à fréquence variable. 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p Tmax = K. X V1² 2L2(2∏ )² f
  • 35.
    T/Tn n tr/mn 1 0,5 1,5 2 Fonctionnement sousfréquence variable À V/f=cste (couple constant Moteur asynchrone Tmoteur f1=50Hz Trécepteur n1 f2=66,7Hz f3=33,4Hz n2 1 2 3 4 f4=15,7Hz n4 0 200 400 600 800 1000 1200 1400 1600 1800 2000 Tmax Tmax=cste jusqu’à f=fn puis fonctionnement à P=cste V/f≠cste T=cste P=cste 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p n3
  • 36.
    T/Tn n tr/mn 1 0,5 1,5 2 Fonctionnement sousfréquence variable 0 200 400 600 800 1000 1200 1400 1600 1800 2000 Moteur asynchrone Tmoteur f1=50Hz Trécepteur n1 f2=66,7Hz f3=33,4Hz n2 n3 1 2 3 θ F θ V/f=cste 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 37.
    4- ACTION SURLA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 4- Combinaison d’un redresseur et d’un onduleur autonome U U U U T OU 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p -Principe -Remarque: Les courants générés ne sont pas de forme sinusoïdale ce qui entraîne des pertes supplémentaires dans le fer. Conséquence: Déclassement important de la machine
  • 38.
    4- ACTION SURLA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 5- Combinaison d’un redresseur et d’un onduleur autonome -Variation de fréquence avec Modulation de Largeur d’Impulsion (MLI) But: Obtenir une forme du courant la plus proche possible de la sinusoïde par décomposition de la tension. 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 39.

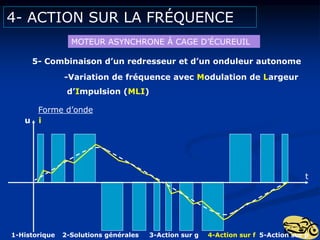

    4- ACTION SURLA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 5- Combinaison d’un redresseur et d’un onduleur autonome -Variation de fréquence avec Modulation de Largeur d’Impulsion (MLI) Forme d’onde u i t 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 40.
    4- ACTION SURLA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 5- Combinaison d’un redresseur et d’un onduleur autonome -Variation de fréquence avec Modulation de Largeur d’Impulsion (MLI) Relevés 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 41.
    4- ACTION SURLA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 5- Combinaison d’un redresseur et d’un onduleur autonome -Variation de fréquence avec Modulation de Largeur d’Impulsion (MLI) Avantages: - Pertes plus faibles - Rotation harmonieuse du moteur - Déclassement inférieur à 5% Inconvénient: -Bruit électrique dans le moteur (fréquences de découpage audibles) 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 42.

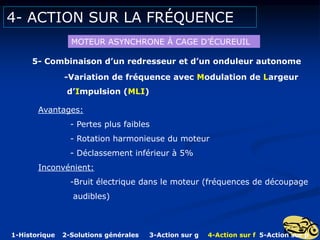

    4- ACTION SURLA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 5- Combinaison d’un redresseur et d’un onduleur autonome -Variation de fréquence avec Modulation de Largeur d’Impulsion (MLI) Réalisation: 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 43.

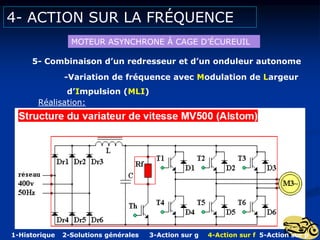

    4- ACTION SURLA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 5- Combinaison d’un redresseur et d’un onduleur autonome -Variation de fréquence avec Modulation de Largeur d’Impulsion (MLI) Exemple: ATV 28 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 44.
    4- ACTION SURLA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 5- Combinaison d’un redresseur et d’un onduleur autonome -Contrôle vectoriel du flux But: Dissocier et gérer séparément le courant magnétisant et le courant actif du moteur asynchrone. le moteur asynchrone acquière les performances du moteur à courant continu sans ses inconvénients. Mcc I actif i magnétisant Mas I actif et magnétisant 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 45.
    4- ACTION SURLA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 5- Combinaison d’un redresseur et d’un onduleur autonome -Contrôle vectoriel du flux Propriétés: - Montée en couple dix fois plus rapide - Couple nominal de l’arrêt à la vitesse nominale - Coût modulateur + moteur inférieur à celui d’un moteur à courant continu + modulateur Deux possibilités: - Boucle ouverte: le microprocesseur calcule par lecture du courant la position relative rotor/stator (pas de couple à l’arrêt) ex ATV28 - Boucle fermée: un codeur incrémental donne la position relative rotor/stator) ex VNTV - TGV 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 46.

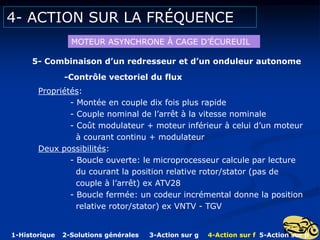

    4- ACTION SURLA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 5- Combinaison d’un redresseur et d’un onduleur autonome -Contrôle vectoriel du flux 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 47.
    4- ACTION SURLA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 6- Conversion directe : CYCLOCONVERTISSEUR U T OU U T=cste -Principe -L’onde de tension de sortie est obtenue par juxtaposition de fragments de sinusoïdes successives empruntées aux diverses phases du réseau d’alimentation. 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 48.
    4- ACTION SURLA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 6- Conversion directe : CYCLOCONVERTISSEUR - Forme d’onde Tensions réseau Onde souhaitée Onde obtenue 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 49.

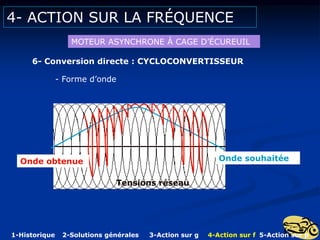

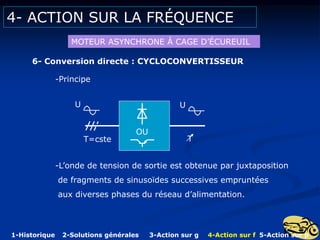

    4- ACTION SURLA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 6- Conversion directe : CYCLOCONVERTISSEUR - Schéma de principe 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 50.
    4- ACTION SURLA FRÉQUENCE MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL 6- Conversion directe : CYCLOCONVERTISSEUR -Caractéristiques Avantaqes: Conversion directe donc rendement élevé (~97%) Puissance jusqu’à 30Mw Couple important à basse vitesse Inconvénients: Nombre de thyristors important (36 en~) Fréquence limitée à 20Hz -Applications Broyeurs, laminoires, ensemble de moteurs 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 51.

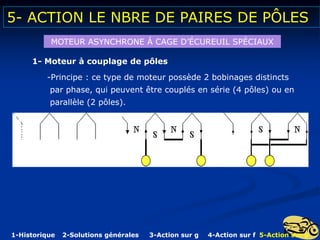

    5- ACTION LENBRE DE PAIRES DE PÔLES MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL SPÉCIAUX 1- Moteur à couplage de pôles -Principe : ce type de moteur possède 2 bobinages distincts par phase, qui peuvent être couplés en série (4 pôles) ou en parallèle (2 pôles). 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 52.

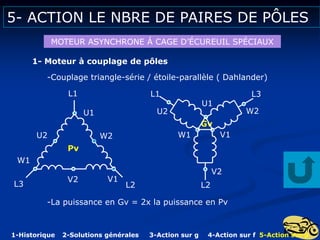

    5- ACTION LENBRE DE PAIRES DE PÔLES MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL SPÉCIAUX 1- Moteur à couplage de pôles -Couplage triangle-série / étoile-parallèle ( Dahlander) -La puissance en Gv = 2x la puissance en Pv L2 L1 L3 U1 W2 V1 V2 W1 U2 L1 L2 U2 W2 V2 U1 V1 W1 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p Pv Gv
  • 53.
    5- ACTION LENBRE DE PAIRES DE PÔLES MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL SPÉCIAUX 1- Moteur à couplage de pôles -Schéma de puissance 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
  • 54.
    5- ACTION LENBRE DE PAIRES DE PÔLES MOTEUR ASYNCHRONE Á CAGE D’ÉCUREUIL SPÉCIAUX 2- Moteur à enroulements indépendants -Le stator de ces moteurs est constitué de plusieurs enroulements totalement indépendants. On considère chacun des enroulements comme appartenant à un moteur distinct. -Exemple: paletticc -Schéma de puissance 1-Historique 2-Solutions générales 3-Action sur g 4-Action sur f 5-Action sur p
