1. Leçons pour
débutants
PROBLEMES FREQUENTS SUR EV3

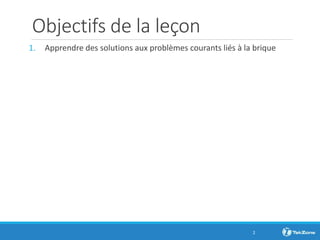

2. Objectifs de la leçon
1. Apprendre des solutions aux problèmes courants liés à la brique
2

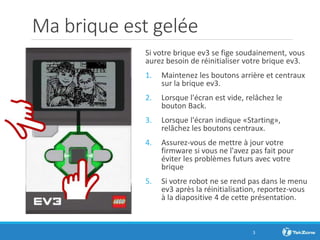

3. Ma brique est gelée
Si votre brique ev3 se fige soudainement, vous
aurez besoin de réinitialiser votre brique ev3.
1. Maintenez les boutons arrière et centraux
sur la brique ev3.
2. Lorsque l'écran est vide, relâchez le
bouton Back.
3. Lorsque l'écran indique «Starting»,
relâchez les boutons centraux.
4. Assurez-vous de mettre à jour votre
firmware si vous ne l'avez pas fait pour
éviter les problèmes futurs avec votre
brique
5. Si votre robot ne se rend pas dans le menu
ev3 après la réinitialisation, reportez-vous
à la diapositive 4 de cette présentation.
3

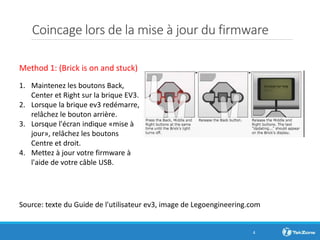

4. Coincage lors de la mise à jour du firmware
4
Method 1: (Brick is on and stuck)
1. Maintenez les boutons Back,
Center et Right sur la brique EV3.
2. Lorsque la brique ev3 redémarre,
relâchez le bouton arrière.
3. Lorsque l'écran indique «mise à
jour», relâchez les boutons
Centre et droit.
4. Mettez à jour votre firmware à
l'aide de votre câble USB.
Source: texte du Guide de l'utilisateur ev3, image de Legoengineering.com

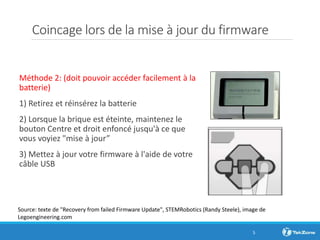

5. Coincage lors de la mise à jour du firmware
Méthode 2: (doit pouvoir accéder facilement à la
batterie)
1) Retirez et réinsérez la batterie
2) Lorsque la brique est éteinte, maintenez le
bouton Centre et droit enfoncé jusqu'à ce que
vous voyiez "mise à jour”
3) Mettez à jour votre firmware à l'aide de votre
câble USB
5
Source: texte de "Recovery from failed Firmware Update", STEMRobotics (Randy Steele), image de
Legoengineering.com

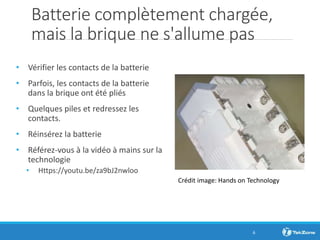

6. Batterie complètement chargée,
mais la brique ne s'allume pas
• Vérifier les contacts de la batterie
• Parfois, les contacts de la batterie
dans la brique ont été pliés
• Quelques piles et redressez les
contacts.
• Réinsérez la batterie
• Référez-vous à la vidéo à mains sur la
technologie
• Https://youtu.be/za9bJ2nwloo
6
Crédit image: Hands on Technology

7. Mon bouton "OFF" est bloqué
• Si vous voulez le fixer vous-même....
• Il y a un petit morceau de métal courbé
sous chaque bouton de brique. Ça a dû
déménager.
• Retirer la batterie
• Dévisser quatre vis noires
• Repositionnez le bouton de façon à ce
qu'il fasse un contact
• Revisser le boîtier
• Vous voudrez peut-être appeler le service
client de LEGO au lieu
• Voir la vidéo de damien Kee
• Https://youtu.be/NNoutMLxmJ0
7
Crédits image: Damien Kee

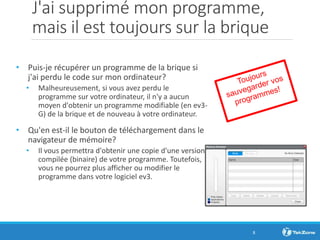

8. J'ai supprimé mon programme,
mais il est toujours sur la brique
• Puis-je récupérer un programme de la brique si
j'ai perdu le code sur mon ordinateur?
• Malheureusement, si vous avez perdu le
programme sur votre ordinateur, il n'y a aucun
moyen d'obtenir un programme modifiable (en ev3-
G) de la brique et de nouveau à votre ordinateur.
• Qu'en est-il le bouton de téléchargement dans le
navigateur de mémoire?
• Il vous permettra d'obtenir une copie d'une version
compilée (binaire) de votre programme. Toutefois,
vous ne pourrez plus afficher ou modifier le
programme dans votre logiciel ev3.
8
