Mouvement moderne :
L’Architecture moderne, (le Modernisme ) est un courant architecturale apparu dans
la première moitié du XXe siècle avec le mouvement du Bauhaus, caractérisé par un
retour au décor minimal, aux lignes géométriques pures et fonctionnelles et à l’emploi
de techniques nouvelles.
Architecture Organique :
Est une philosophie architecturale qui s'intéresse à l'harmonie entre l'habitat humain
et le monde « naturel » au moyen d'une approche conceptuelle à l'écoute de son site et
intégrée à lui, faisant du bâtiment et de son mobilier une composition unifiée et
intriquée à son environnement.
Présentation
Type Maison
Style Modernisme
Architecte Frank Lloyd Wright
Conçu 1934 - 1935
Construction 1936 - 1939
Destination initiale Habitation privée
Destination actuelle Musée
Propriétaire Edgar J.Kaufmann
Statut patrimonial
Inscrit au NRHP
(1974)
National Historic
Landmark (1976)
Frank Lloyd Wright
• Né à Richland Center (États-Unis) le 08/06/1867; Mort à
Phoenix (États-Unis) le 09/04/1959.
• Un architecte américain du XXe siècle. qui a influencé toute
l'architecture contemporaine
Appelée aussi Falling Watter
house c'est une maison construite
pour l'homme d'affaire Edgar J.
Kaufmann entre 1936 et 1939
construit en trois niveaux, est
assis sur un rocher au-dessus
d'une cascade naturelle.
Le pays
La ville de
Pennsylvanie
La route 381
( Entre les village Mill Run et
Ohiopyle )
Plan se masse
Le projet
La maison, sur
3étages, s'étend
horizontalement
avec des surplombs
importants et des
terrasses.
Volumétrie
-Plan libre.
-Des formes régulières.
-Superposition des
rectangles.
Pergola : fonctionnent à partir de la paroi
extérieure de la pierre.
Structure
Le type de structure de la
maison est aporticado
concrètes parce que les
colonnes et les poutres sont
observées formant portiques,
et les plaques, les éléments
horizontaux tels que terrasses
qui s'étendent sur la chute
d'eau, ont été faite.
Matériaux
Université 08 Mai 1945
Faculté des sciences et de la technologie
Département d’architecture et d’Urbanisme
Projet : La maison sur la cascade Présenté par : Saib Roumaissa
Architecte / Frank Lloyd Wright Groupe : 03
Date : 1936 – 1939 E-mail : roumaissasaib@outlook.fr
Lieu : Municipalité de Stewart Sous la direction de : Mme Bechaa
Année Universitaire : 2016 – 2017
Façade principale
Les ouvertures sont
disposées
verticalement et
horizontalement
L’horizontalité des étages
La verticalité de cheminé
( l’élément centrale )
Vide 20 %Plein 80 %
Rectangle
Angle droits
Lignes
parallèles
Analyse du façade
Façade latérale
Vue latérale
Un escalier suspendu en
béton, descend vers la
cascade.
N

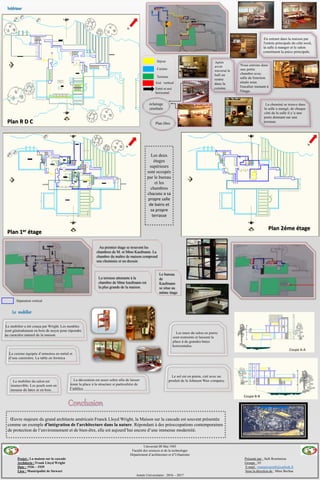

Plan R D C
Université 08 Mai 1945
Faculté des sciences et de la technologie
Département d’architecture et d’Urbanisme
Projet : La maison sur la cascade Présenté par : Saib Roumaissa
Architecte / Frank Lloyd Wright Groupe : 03
Date : 1936 – 1939 E-mail : roumaissasaib@outlook.fr
Lieu : Municipalité de Stewart Sous la direction de : Mme Bechaa
Année Universitaire : 2016 – 2017
Séjour
Terrasse
Au premier étage se trouvent les
chambres de M. et Mme Kaufmann. La
chambre du maître de maison comprend
une cheminée et un dressin
Cuisine
Axé vertical
Entré et axé
horizontal
éclairage
zénithale
Plan libre
Plan 1er étage
Plan 2éme étage
Œuvre majeure du grand architecte américain Franck Lloyd Wright, la Maison sur la cascade est souvent présentée
comme un exemple d'intégration de l'architecture dans la nature. Répondant à des préoccupations contemporaines
de protection de l’environnement et de bien-être, elle est aujourd’hui encore d’une immense modernité.
Séparation vertical
Le bureau
de
Kaufmann
se situe au
même étage
Les deux
étages
supérieurs
sont occupés
par le bureau
et les
chambres
chacune a sa
propre salle
de bains et
sa propre
terrasse
La terrasse attenante à la
chambre de Mme kaufmann est
la plus grande de la maison.
Coupe A-A
Coupe B-B
N
N
N
