Antenne cornet && Antenne Horn
- 1. Antenne cornet Université sidiMohamed Ben Abdellah École Nationale des Sciences Appliquées Réalisé par : Belarbi Oussama Haroui Ahmed Amine Kali Youssef Encadre par : Dr. Younes Balboul 1

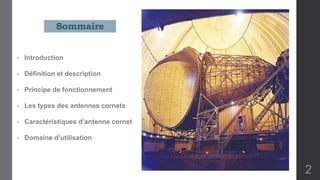

- 2. - Introduction - Définitionet description - Principe de fonctionnement - Les types des antennes cornets - Caractéristiques d’antenne cornet - Domaine d’utilisation Sommaire 2

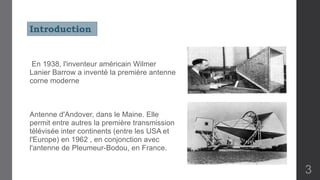

- 3. En 1938, l'inventeuraméricain Wilmer Lanier Barrow a inventé la première antenne corne moderne Antenne d'Andover, dans le Maine. Elle permit entre autres la première transmission télévisée inter continents (entre les USA et l'Europe) en 1962 , en conjonction avec l'antenne de Pleumeur-Bodou, en France. Introduction 3

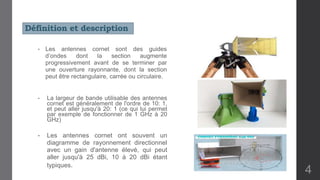

- 4. Définition et description •Les antennes cornet sont des guides d’ondes dont la section augmente progressivement avant de se terminer par une ouverture rayonnante, dont la section peut être rectangulaire, carrée ou circulaire. • La largeur de bande utilisable des antennes cornet est généralement de l'ordre de 10: 1, et peut aller jusqu'à 20: 1 (ce qui lui permet par exemple de fonctionner de 1 GHz à 20 GHz) • Les antennes cornet ont souvent un diagramme de rayonnement directionnel avec un gain d'antenne élevé, qui peut aller jusqu'à 25 dBi, 10 à 20 dBi étant typiques. 4

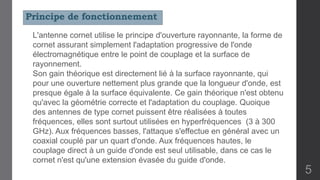

- 5. L'antenne cornet utilisele principe d'ouverture rayonnante, la forme de cornet assurant simplement l'adaptation progressive de l'onde électromagnétique entre le point de couplage et la surface de rayonnement. Son gain théorique est directement lié à la surface rayonnante, qui pour une ouverture nettement plus grande que la longueur d'onde, est presque égale à la surface équivalente. Ce gain théorique n'est obtenu qu'avec la géométrie correcte et l'adaptation du couplage. Quoique des antennes de type cornet puissent être réalisées à toutes fréquences, elles sont surtout utilisées en hyperfréquences (3 à 300 GHz). Aux fréquences basses, l'attaque s'effectue en général avec un coaxial couplé par un quart d'onde. Aux fréquences hautes, le couplage direct à un guide d'onde est seul utilisable, dans ce cas le cornet n'est qu'une extension évasée du guide d'onde. Principe de fonctionnement 5

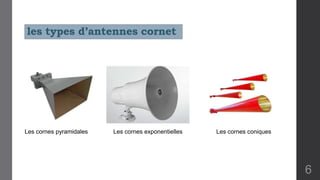

- 6. Les cornes pyramidalesLes cornes coniquesLes cornes exponentielles les types d’antennes cornet 6

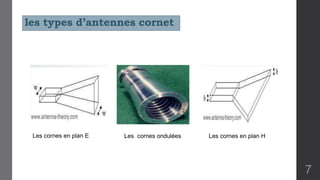

- 7. Les cornes enplan E Les cornes en plan HLes cornes ondulées les types d’antennes cornet 7

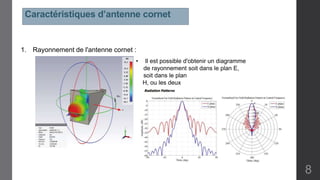

- 8. 1. Rayonnement del'antenne cornet : • Il est possible d'obtenir un diagramme de rayonnement soit dans le plan E, soit dans le plan H, ou les deux Caractéristiques d’antenne cornet 8

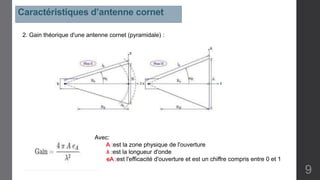

- 9. 2. Gain théoriqued'une antenne cornet (pyramidale) : Avec: A :est la zone physique de l'ouverture λ :est la longueur d'onde eA :est l'efficacité d'ouverture et est un chiffre compris entre 0 et 1 Caractéristiques d’antenne cornet 9

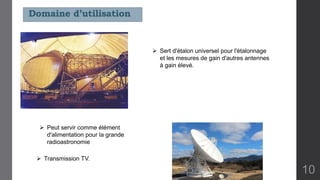

- 10. Sert d'étalonuniversel pour l'étalonnage et les mesures de gain d'autres antennes à gain élevé. Transmission TV. Peut servir comme élément d'alimentation pour la grande radioastronomie Domaine d’utilisation 10

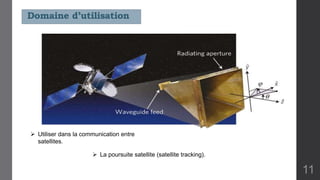

- 11. Utiliser dansla communication entre satellites. La poursuite satellite (satellite tracking). Domaine d’utilisation 11
- 12.
Notes de l'éditeur
- #4 L'une des antennes micro-ondes les plus simples et probablement les plus utilisées est l’ Antenne cornet. Son existence et sa date d'utilisation précoce remontent à la fin des années 1800(Mill huit cent ), l'une des premières antennes cornet a été construite en 1897(Mill huit cent quatre vint dix-sept) par le chercheur bengalo-indien Jagadish dans une de ses expériences en les micro-ondes. L'antenne cornet moderne a été inventée indépendamment en 1938 (Mill neuf cent tront-huit) par Wilmer Barrow et GC Southworth Le développement du radar pendant la Seconde Guerre mondiale a stimulé la recherche sur ces antennes pour les designer et l’utiliser pour les antennes des Radars. L’antenne cornet ondulée inventée par Kay en 1962 (Mill neuf cent soissant-deux)est devenue largement utilisée comme corne d'alimentation pour les antennes micro-ondes telles que les antennes paraboliques et les radiotélescopes. Est maintenant on vas voir Définition et la Déception des antenne cornet
- #5 Une antenne cornet est utilisée pour transmettre les ondes radio d'un guide d'ondes (un tuyau métallique utilisé pour transporter les ondes radio) vers l'espace, ou collecter les ondes radio dans un guide d'ondes pour les recevoir. Il se compose généralement d'une courte tube métallique rectangulaire ou cylindrique (le guide d'ondes), fermé à une extrémité, s'évasant en une cornet de forme conique ou pyramidale ouverte à l'autre extrémité. Les ondes radio sont généralement introduites dans le guide d'ondes par un câble coaxial attaché sur le côté, avec le conducteur central projecter vers le guide d'ondes pour former une antenne unipolaire quart d'onde. Les ondes rayonnent ensuite à l'extrémité du cornet en un faisceau étroit. Dans certains équipements, les ondes radio sont conduites entre l'émetteur ou le récepteur et l'antenne par un guide d'onde; dans ce cas, la corne est fixée à l'extrémité du guide d'ondes. Dans le cas des antennes cornet utilise a l'extérieur, comme les cornes d'alimentation des antennes paraboliques, l’ouverture du cornet est souvent couvert par une feuille de plastique transparente aux ondes radio, pour exclure l'humidité.
