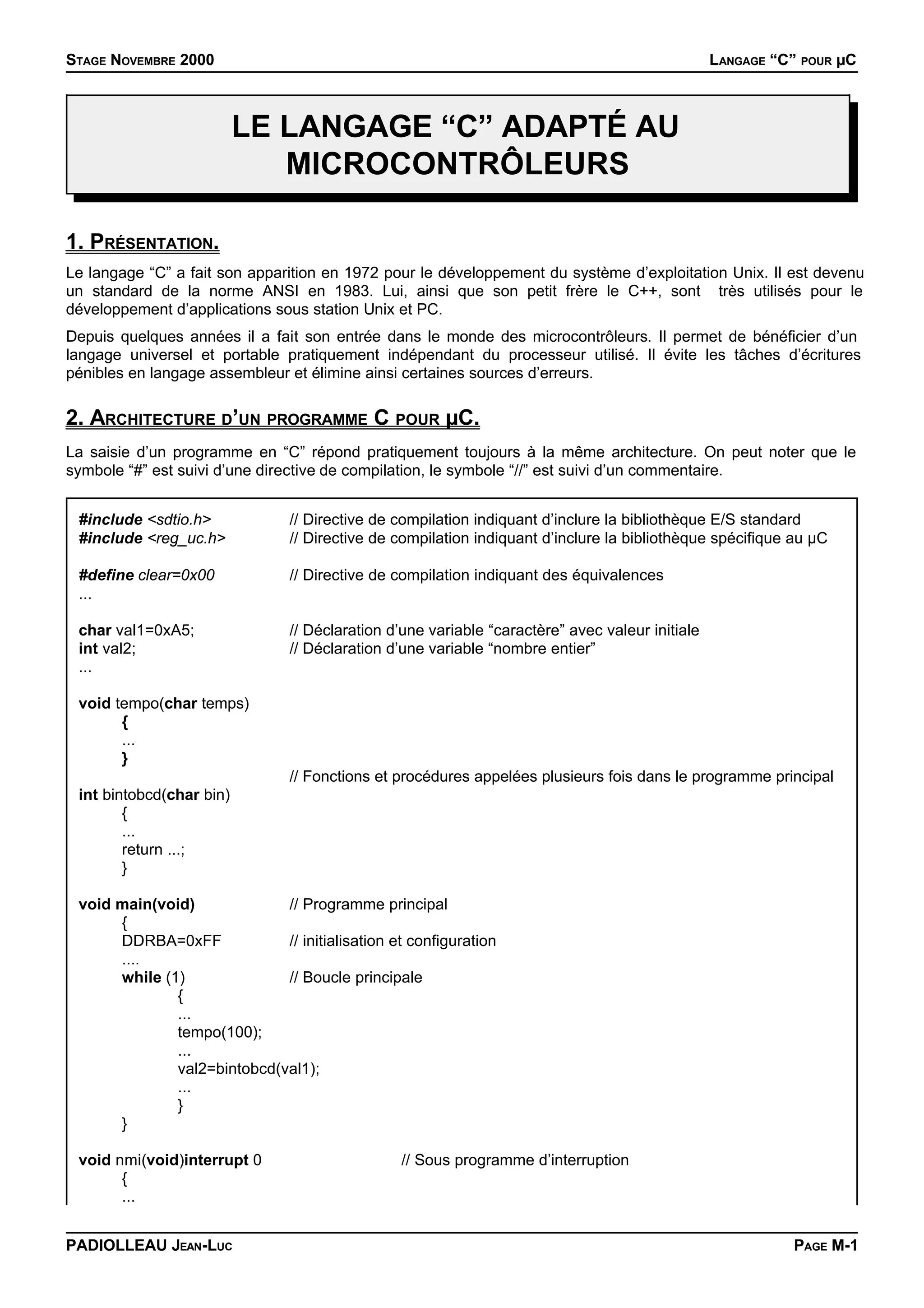

STAGE NOVEMBRE 2000                                                                              LANGAGE “C” POUR µC



                          LE LANGAGE “C” ADAPTÉ AU
                             MICROCONTRÔLEURS

1. PRÉSENTATION.
Le langage “C” a fait son apparition en 1972 pour le développement du système d’exploitation Unix. Il est devenu
un standard de la norme ANSI en 1983. Lui, ainsi que son petit frère le C++, sont très utilisés pour le
développement d’applications sous station Unix et PC.
Depuis quelques années il a fait son entrée dans le monde des microcontrôleurs. Il permet de bénéficier d’un
langage universel et portable pratiquement indépendant du processeur utilisé. Il évite les tâches d’écritures
pénibles en langage assembleur et élimine ainsi certaines sources d’erreurs.

2. ARCHITECTURE D’UN PROGRAMME C POUR µC.
La saisie d’un programme en “C” répond pratiquement toujours à la même architecture. On peut noter que le
symbole “#” est suivi d’une directive de compilation, le symbole “//” est suivi d’un commentaire.


 #include <sdtio.h>             // Directive de compilation indiquant d’inclure la bibliothèque E/S standard
 #include <reg_uc.h>            // Directive de compilation indiquant d’inclure la bibliothèque spécifique au µC

 #define clear=0x00             // Directive de compilation indiquant des équivalences
 ...

 char val1=0xA5;                // Déclaration d’une variable “caractère” avec valeur initiale
 int val2;                      // Déclaration d’une variable “nombre entier”
 ...

 void tempo(char temps)
       {
       ...
       }
                                // Fonctions et procédures appelées plusieurs fois dans le programme principal
 int bintobcd(char bin)
        {
        ...
        return ...;
        }

 void main(void)             // Programme principal
      {
      DDRBA=0xFF             // initialisation et configuration
      ....
      while (1)              // Boucle principale
              {
              ...
              tempo(100);
              ...
              val2=bintobcd(val1);
              ...
              }
      }

 void nmi(void)interrupt 0                      // Sous programme d’interruption
       {
       ...


PADIOLLEAU JEAN-LUC                                                                                        PAGE M-1
STAGE NOVEMBRE 2000                                                                               LANGAGE “C” POUR µC

          }
Chaque ligne d’instruction se termine par un “;”.

Le début d’une séquence est précédé du symbole “{”.

La fin d’un séquence est suivie du symbole “}”.

La notation des nombres peut se faire en décimal de façon normale ou en hexadécimal avec le préfixe “0x”.


3. LES TYPES DE DONNÉES DU LANGAGE “C”.
Il existe, dans le langage “C”, plusieurs “types” de données classés selon leurs tailles et leurs représentations. On
ne détaillera que ceux utilisés dans le cadre des microcontrôleurs.

   3.1 TYPES DE BASE.
   On en rencontre généralement trois types qui peuvent être signés ou non signés. Dans ce dernier cas la
   déclaration sera précédée du mot clé “unsigned”
  T YPE                       DÉFINITION                    T AILLE      DOMAINE NON SIGNÉ          DOMAINE SIGNÉ
                Variable de type caractère ascii mais
  char                                                      8 bits            0 à 255                -128 à +127
                  utilisée pour les nombres entiers
   int            Variable de type nombre entier            16 bits          0 à 65536             -32768 à 32767
  float             Variable de type nombre réel            32 bits    +/- 3,4.10-38 à 3,4.1038           X

   Remarques : Dans la déclaration de certaines fonctions, on emploie le type “void” qui signifie que la fonction
   ne renvoie ou n’exige aucune valeur

   3.2 TYPES STRUCTURÉS.
   Les types structurés sont en fait une association de plusieurs variables de base de même type. Il en existe deux
   types :
      § Les types tableau dont la taille est définie - ex : int tableau[10] ; tableau de 10 entiers.
      § Les types pointeurs dont la taille n’est pas définie - ex : char *chaine ; pointeur de cacactères.
   Les chaines de caractères peuvent être définies par les 2 types. On préfère cependant le pointeur pour sa taille
   indéfinie.
   Remarque :
   w      Le pointeur est comparable à un registre d’index qui contient non pas une donnée mais l’adresse de cette
          données.
   w      L’adresse d’une variable, affectant un pointeur, s’obtient en précédant son nom du symbole “&”.
   w      Une chaîne de caractère se termine toujours par le caractère nul “0”.

4. LES OPÉRATEURS.

    4.1 LES OPÉRATEURS ARITHMÉTIQUES.
   Ces opérateurs permettent d’effectuer les opérations arithmétiques traditionnellee : Addition, soustraction,
   multiplication et division entière.
                                        OPÉRATEUR                FONCTION
                                            +                    Addition
                                            -                  Soustraction
                                            *                  Multiplication
                                            /                 Division entière
                                           %             Reste de la division entière



PADIOLLEAU JEAN-LUC                                                                                           PAGE M-2
STAGE NOVEMBRE 2000                                                                             LANGAGE “C” POUR µC


  4.2 LES OPÉRATEURS D’AFFECTATION.
  L’opérateur indispensable au langage “C” est l’affectation défini principalement par le signe “=”. Il permet de
  charger une variable avec la valeur définie par une constante ou par une autre variable. Il en existe d’autres qui,
  en plus de l’affectation, effectue une opération arithmétique.
                   OPÉRATEUR                     FONCTION                         EQUIVALENCE
                       =                   Affectation ordinaire                     X=Y
                                                                              X+=Y équivalent       à
                       +=                    Additionner de _
                                                                                    X=X+Y
                                                                              X-=Y équivalent       à
                       -=                     Soustraire de _
                                                                                    X=X-Y
                                                                              X*=Y équivalent       à
                       *=                     Multiplier par _
                                                                                    X=X*Y
                                                                              X/=Y équivalent       à
                       /=                       Diviser par _
                                                                                    X=X/Y
                                                                              X%=Y équivalent       à
                      %=                          Modulo
                                                                                    X=X%Y
                                                                              X-- équivalent        à
                       --           Soustraire de 1 (Décrémentation)
                                                                                    X=X-1
                                                                              X++ équivalent        à
                       ++               Ajouter 1 (Incrémentation)
                                                                                    X=X+1

  4.3 LES OPÉRATEURS LOGIQUES.
  Ces opérateurs s’adresse uniquement aux opératione de test conditionnel. Le résultat de ces opératione est
  binaire : “0” ou “1”.
                                 OPÉRATEUR                FONCTION
                                    &&                  ET logique
                                     ||                 OU logique
                                     !                 NON logique

  4.4 LES OPÉRATEURS LOGIQUES BIT À BIT.
  Ces opérateurs agissent sur des mots binaires. Ils effectuent, entre deux mots, une opération logique sur les
  bits de même rang.
                                     OPÉRATEUR                FONCTION
                                         &                       ET
                                         |                       OU
                                         ^                   OU exclusif
                                         ~                      NON
                                        >>             Décalage à droite des bits
                                        <<            Décalage à gauche des bits

  4.5 OPÉRATEURS DE COMPARAISON.
  Ces opérateurs renvoient la valeur “0” si la condition vérifiée est fausse, sinon ils renvoient “1”.
                                    OPÉRATEUR                   FONCTION
                                       ==                       Egale à
                                       !=                     Différent de
                                        >                     Supérieur à
                                        <                      Inférieur à
                                       >=                 Supérieur ou égal à
                                       <=                  Inférieur ou égal




PADIOLLEAU JEAN-LUC                                                                                       PAGE M-3
STAGE NOVEMBRE 2000                                                                             LANGAGE “C” POUR µC


5. LES STRUCTURES RÉPÉTITIVES.
Le langage “C” possède des instructions permettant de répéter plusieurs fois une même séquence en fonction de
certaines conditions.

   5.1 STRUCTURE “WHILE” : TANT QUE ... FAIRE ...
   Avec ce type d’instruction le nombre de répétitions n’est pas défini et dépend du résultat du test effectué sur la
   condition. Si cette dernière n’est jamais vérifiée, la séquence n’est pas exécutée.

                         while (int x!=0)
                               {
                               ...
                               }

   La structure précédente répète la suite d’instruction comprises entre crochets tant que la variable entière “x” est
   différente de 0.

   5.2 STRUCTURE “DO ... WHILE” : FAIRE ... TANT QUE...
   Cette structure ressemble fortement à la précédente à la seule différence que la séquence à répéter est au
   moins exécuter une fois même si la condition n’est jamais vérifiée.

                                 do {
                                 ...
                                 }while (int x!=0);


   5.3 STRUCTURE “FOR” : POUR <VARIABLE> ALLANT DE <VALEUR INITIALE> À <VALEUR FINALE> FAIRE...
   Cette instruction permet de répéter, un nombre de fois déterminé, une même séquence.

                         for (i=0;i<5;i++)
                               {
                               ...
                               }

   La structure précédente répète 5 fois la suite d’instruction comprise entre crochets. La variable “i” prendra les
   valeurs successives de : 0, 1, 2, 3 et 4.

1. LES STRUCTURES ALTERNATIVES.
   Ces structures permettent d’exécuter des séquences différentes en fonction de certaines conditions.

   6.1 STRUCTURE “IF ... ELSE” : SI <CONDITION> FAIRE ... SINON FAIRE ...
   Avec cette structure on peut réaliser deux séquences différentes en fonction du résultat du test sur une
   condition.

                      if (a<b) c=b-a;

                      else c=a-b;

   La structure précédente affecte la valeur “b-a” à “c” si “a” est inférieur à “b” sinon “c” est affecté par la valeur
   “a-b”.

   6.2 STRUCTURE “SWITCH ... CASE”.

PADIOLLEAU JEAN-LUC                                                                                         PAGE M-4
STAGE NOVEMBRE 2000                                                                              LANGAGE “C” POUR µC

   Cette structure remplace une suite de “if ... else if ...else” et permet une de réaliser différentes séquences
   appropriées à la valeur de la variable testée.

                          switch (a)
                                {
                                case     ‘1’   :   b=16;
                                case     ‘2’   :   b=8;
                                case     ‘3’   :   b=4;
                                case     ‘4’   :   b=2;
                                }

Dans la structure précédente “b=16” si “a=1”, “b=8” si “a=4” etc.

2. LES FONCTIONS.
Afin de réduire la taille du programme il est souvent préférable de définir sous forme de fonction une même suite
d’instructions appelée plus d’une fois dans le programme.
La fonction principal d’un programme “C” est définie grâce au mot clé “main”.
Les fonctions du langage “C” peuvent renvoyées des valeurs de même qu’elles peuvent prendre en compte des
arguments provenant de la procédure d’appel. Si il n’y pas de renvoi ou aucun argument, on saisit le mot clé
“void” en remplacement.
La valeur renvoyée est définie après le mot clé “return”.
Lorsque l’on veut, dans une fonction, modifier une variable passée en argument il est obligatoire d’utiliser un
pointeur.
Une fonction doit toujours être définie avant sa procédure d’appel. Dans le cas contraire une simple déclaration
doit être faite dans l’en tête du programme.
Exemples :
1) Fonction permettant de positionner à 1 le bit de rang “n” d’un registre 8 bits “reg”.

 void setbit(char *reg,char n)
      {
      char m=1<<n;                                 // variable m = 1 décalé de n fois à gauche
      *reg=*reg | m;                               // opération bit à bit OU entre *reg et m
      }

 void main(void);                                  // Programme principal
      {
      ...
      While(1)                                     // boucle principale
            {
            ...
            setbit(&DRB,5);                        // mise à 1 du bit 5 de DRB
            ...
            }

Afin qu’un résultat soit renvoyé, nous sommes obligés de passer par un pointeur en ce qui concerne “reg”.
2) Fonction permettant de tester le bit de rang “n” d’un registre “reg” en renvoyant la valeur “1” si le bit est à l’état
haut ou “0” dans le cas contraire.

 char testbit(char reg,char n)
      {
      char m=1<<n;                                 // variable m = 1 décalé de n fois à gauche



PADIOLLEAU JEAN-LUC                                                                                           PAGE M-5
STAGE NOVEMBRE 2000                                                                            LANGAGE “C” POUR µC

        return (reg & m);                        // renvoi opération bit à bit ET entre reg et
 m
        }

 void main(void);                   // Programme principal
      {
      ...
      While(1)                      // boucle principale
            {
            ...
            if (testbit(DRA,0)) setbit(DRB,5); //mise à 1                          du    bit   5   de   DRB    si
 DRA0=1
            ...
            }



3. FONCTION PRÉDÉFINIE.
Il existe dans tous les compilateurs “C” des bibliothèques de fonctions prédéfinies. La plus utilisée parmi elles est
<stdio.h> qui est propre au organes d’entrées / sorties standards. Dans le cas des ordinateurs ces organes sont le
clavier et l’écran. Dans le cas d’un microcontrôleur ces organes sont généralement les interfaces séries du
composant.
Dans cette bibliothèque on trouve les fonctions suivantes :
      Printf() : écriture formatée de données.
      scanf() : lecture formatée de données.
      Putchar() : écriture d'un caractère.
      getchar() : lecture d'un caractère.

4. DÉCLARATION DE VARIABLES ET DE CONSTANTES SPÉCIFIQUES AU MICROCONTRÔLEUR.
La déclaration de variables correspond au fait de réserver un bloc, plus ou moins grand, dans la mémoire de
donnée. Comme la taille de cette espace est limitée en ce qui concerne les microcontrôleurs, il est important de
pouvoir contrôler parfaitement certains paramètres comme par exemple l’adresse.
Pour cela le cross - compilateur dispose de mots clés supplémentaires permettant de définir le type ainsi que
l’adresse du bloc de mémoire utilisé.
            MOT CLÉ                                     SIGNIFICATION
               at                         Permet de définir l’adresse de la variable
             code                 Permet de réservé un bloc dans la mémoire programme
              data                Permet de réservé un bloc dans la mémoire de données
            register      Permet de réservé un bloc dans les registres de la CPU si cela est possible



5. EXEMPLE.
Le programme suivant réalise une bascule bistable. Il permet de mettre à “1” le bit 5 du port B si le bit 1du port A
est à “1” . La remise à “0” s’effectue en positionnant à “1” le bit 1 du port A.

 #include <st6265b.h>

 char testbit(const char reg,const char n)
      {
      char m=1<<n;              // variable m = 1   décalé de n fois à gauche
      return (reg & m);         // renvoi opération bit à bit ET entre reg et m
      }

 void setbit(char *reg,const char n)
      {
      char m=1<<n;              // variable m = 1                décalé de n fois à gauche

PADIOLLEAU JEAN-LUC                                                                                        PAGE M-6
STAGE NOVEMBRE 2000                                                         LANGAGE “C” POUR µC

       *reg=*reg | m;            // opération bit à bit OU entre reg et m
       }

 void resetbit(char *reg,const char n)
      {
      char m=1<<n;              // variable m = 1   décalé de n fois à gauche
      *reg=*reg & ~m;           // opération bit à bit OU entre reg et le complément de m
      }

 void main(void)                 // Programme principal
      {
      DDRA=0x00;                 // Port A en entrée
      ORA=0x00;                  // Sans pull up
      DRA=0x00;                  // Ni interruption

       DDRB=0xFF;                // Port B en sortie
       ORB=0xFF;                 // Symétrique

       while (1)                  // boucle principale
              {
              if (testbit(DRA,0)) setbit(&DRB,5);     // mise à 1 du bit 5 de DRB si DRA0=1
              if (testbit(DRA,1)) resetbit(&DRB,5); // mise à 0 du bit 5 de DRB si DRA1=1
              }
       }




PADIOLLEAU JEAN-LUC                                                                   PAGE M-7

Contenu connexe

Tendances

Chapitre05 : Les tableaux
Chapitre05 : Les tableauxChapitre05 : Les tableaux
Chapitre05 : Les tableaux
L’Université Hassan 1er Settat

Chapitre5: Classes et objets
Chapitre5: Classes et objetsChapitre5: Classes et objets
Chapitre5: Classes et objets
Aziz Darouichi

Mémento caml
Mémento camlMémento caml
Mémento caml
zan

Exercicescorrigesdivers
ExercicescorrigesdiversExercicescorrigesdivers
Exercicescorrigesdivers
Karim Amane

Corrigés exercices langage C
Corrigés exercices langage CCorrigés exercices langage C
Corrigés exercices langage C
coursuniv

Tp1 compte rendu en langage c
Tp1 compte rendu en langage cTp1 compte rendu en langage c
Tp1 compte rendu en langage c
Ebrima NJIE

Les Structures de données
Les Structures de donnéesLes Structures de données
Les Structures de données
Hichem Kemali

INF120 - Algo DUT SRC1 - Cours 2
INF120 - Algo DUT SRC1 - Cours 2INF120 - Algo DUT SRC1 - Cours 2
INF120 - Algo DUT SRC1 - Cours 2
PGambette

Chapitre6: Surcharge des opérateurs
Chapitre6:  Surcharge des opérateursChapitre6:  Surcharge des opérateurs
Chapitre6: Surcharge des opérateurs
Aziz Darouichi

INF120 - Algo DUT SRC1 - Cours 2 (2012)
INF120 - Algo DUT SRC1 - Cours 2 (2012)INF120 - Algo DUT SRC1 - Cours 2 (2012)
INF120 - Algo DUT SRC1 - Cours 2 (2012)
PGambette

Algorithmes d'approximation
Algorithmes d'approximationAlgorithmes d'approximation
Algorithmes d'approximation
mohamed_SAYARI

Exercices en langage c
Exercices en langage cExercices en langage c
Exercices en langage c
Daoua Lotfi

Corrigé langage c
Corrigé langage cCorrigé langage c
Corrigé langage c
coursuniv

C++ Metaprogramming : multidimensional typelist
C++ Metaprogramming : multidimensional typelistC++ Metaprogramming : multidimensional typelist
C++ Metaprogramming : multidimensional typelist
Vincent Agnus

Cours tp2
Cours tp2Cours tp2
Cours tp2
Mohamed MHAMDI

Partie 2: Types, Variables, Opérateurs — Programmation orientée objet en C++
Partie 2: Types, Variables, Opérateurs — Programmation orientée objet en C++Partie 2: Types, Variables, Opérateurs — Programmation orientée objet en C++
Partie 2: Types, Variables, Opérateurs — Programmation orientée objet en C++
Fabio Hernandez

Chapitre 11: Expression Lambda et Référence de méthode en Java
Chapitre 11: Expression Lambda et Référence de méthode en JavaChapitre 11: Expression Lambda et Référence de méthode en Java
Chapitre 11: Expression Lambda et Référence de méthode en Java
Aziz Darouichi

Les algorithmes d'arithmetique
Les algorithmes d'arithmetiqueLes algorithmes d'arithmetique
Les algorithmes d'arithmetique
mohamed_SAYARI


Tendances (20)

Chapitre05 : Les tableaux
Chapitre05 : Les tableauxChapitre05 : Les tableaux
Chapitre05 : Les tableaux

Chapitre5: Classes et objets
Chapitre5: Classes et objetsChapitre5: Classes et objets
Chapitre5: Classes et objets

Mémento caml
Mémento camlMémento caml
Mémento caml

Exercicescorrigesdivers
ExercicescorrigesdiversExercicescorrigesdivers
Exercicescorrigesdivers

Corrigés exercices langage C
Corrigés exercices langage CCorrigés exercices langage C
Corrigés exercices langage C

Tp1 compte rendu en langage c
Tp1 compte rendu en langage cTp1 compte rendu en langage c
Tp1 compte rendu en langage c

Les Structures de données
Les Structures de donnéesLes Structures de données
Les Structures de données

INF120 - Algo DUT SRC1 - Cours 2
INF120 - Algo DUT SRC1 - Cours 2INF120 - Algo DUT SRC1 - Cours 2
INF120 - Algo DUT SRC1 - Cours 2

Chapitre6: Surcharge des opérateurs
Chapitre6:  Surcharge des opérateursChapitre6:  Surcharge des opérateurs
Chapitre6: Surcharge des opérateurs

Le langage C
Le langage CLe langage C
Le langage C

Corr exam2010
Corr exam2010Corr exam2010
Corr exam2010

INF120 - Algo DUT SRC1 - Cours 2 (2012)
INF120 - Algo DUT SRC1 - Cours 2 (2012)INF120 - Algo DUT SRC1 - Cours 2 (2012)
INF120 - Algo DUT SRC1 - Cours 2 (2012)

Algorithmes d'approximation
Algorithmes d'approximationAlgorithmes d'approximation
Algorithmes d'approximation

Exercices en langage c
Exercices en langage cExercices en langage c
Exercices en langage c

Corrigé langage c
Corrigé langage cCorrigé langage c
Corrigé langage c

C++ Metaprogramming : multidimensional typelist
C++ Metaprogramming : multidimensional typelistC++ Metaprogramming : multidimensional typelist
C++ Metaprogramming : multidimensional typelist

Cours tp2
Cours tp2Cours tp2
Cours tp2

Partie 2: Types, Variables, Opérateurs — Programmation orientée objet en C++
Partie 2: Types, Variables, Opérateurs — Programmation orientée objet en C++Partie 2: Types, Variables, Opérateurs — Programmation orientée objet en C++
Partie 2: Types, Variables, Opérateurs — Programmation orientée objet en C++

Chapitre 11: Expression Lambda et Référence de méthode en Java
Chapitre 11: Expression Lambda et Référence de méthode en JavaChapitre 11: Expression Lambda et Référence de méthode en Java
Chapitre 11: Expression Lambda et Référence de méthode en Java

Les algorithmes d'arithmetique
Les algorithmes d'arithmetiqueLes algorithmes d'arithmetique
Les algorithmes d'arithmetique


En vedette

Aprendiendo a emprender
Aprendiendo a emprenderAprendiendo a emprender
Aprendiendo a emprender
Emilio Márquez Espino

Porque despedia mis ecretaria.
Porque despedia mis ecretaria.Porque despedia mis ecretaria.
Porque despedia mis ecretaria.
Diego Guamán

2ème édition du concours de dessins manga
2ème édition du concours de dessins manga2ème édition du concours de dessins manga
2ème édition du concours de dessins manga
Cdi_LgtBaimbridge

Presentation2
Presentation2Presentation2
Presentation2
Mary2

OGEC Ecole Jeanne d&rsquo;Arc
OGEC Ecole Jeanne d&rsquo;ArcOGEC Ecole Jeanne d&rsquo;Arc
OGEC Ecole Jeanne d&rsquo;Arc
ecolejeannedarcacigne

Contenidos en e learning
Contenidos en e learningContenidos en e learning
Contenidos en e learning
Monica Amaya Cueva

Dis moi où tu es, je te dirais qui (ce que) tu es...
Dis moi où tu es, je te dirais qui (ce que) tu es...Dis moi où tu es, je te dirais qui (ce que) tu es...
Dis moi où tu es, je te dirais qui (ce que) tu es...
Université Laval

Modl2 rap pfe_esti
Modl2 rap pfe_estiModl2 rap pfe_esti
Modl2 rap pfe_esti
karousn

Modelo2 0aplicadoaempresas 090613065635 Phpapp01
Modelo2 0aplicadoaempresas 090613065635 Phpapp01Modelo2 0aplicadoaempresas 090613065635 Phpapp01
Modelo2 0aplicadoaempresas 090613065635 Phpapp01
UNAM Facultad de Contaduría, Administración e Informática

WL TelPay Tutorial FRENCH (1)
WL TelPay Tutorial FRENCH (1)WL TelPay Tutorial FRENCH (1)
WL TelPay Tutorial FRENCH (1)
Claudia Baha

Omerta ou Open Data ?
Omerta ou Open Data ?Omerta ou Open Data ?
Omerta ou Open Data ?
Fondation iFRAP

Transparencia y Memorias de RSE
Transparencia y Memorias de RSETransparencia y Memorias de RSE
Transparencia y Memorias de RSE
miquel loriz

Dara kendra scullion
Dara kendra scullionDara kendra scullion
Dara kendra scullion
Kendra Paupst

CDI Guide pratique Equipe éducative
CDI Guide pratique Equipe éducativeCDI Guide pratique Equipe éducative
CDI Guide pratique Equipe éducative
Cdi_LgtBaimbridge

Generando Dinero
Generando DineroGenerando Dinero
Guía de uso software de eventos-Registro de semillleros , participantes y pro...
Guía de uso software de eventos-Registro de semillleros , participantes y pro...Guía de uso software de eventos-Registro de semillleros , participantes y pro...
Guía de uso software de eventos-Registro de semillleros , participantes y pro...
Eliana Santos


En vedette (20)

Aprendiendo a emprender
Aprendiendo a emprenderAprendiendo a emprender
Aprendiendo a emprender

Porque despedia mis ecretaria.
Porque despedia mis ecretaria.Porque despedia mis ecretaria.
Porque despedia mis ecretaria.

2ème édition du concours de dessins manga
2ème édition du concours de dessins manga2ème édition du concours de dessins manga
2ème édition du concours de dessins manga

Presentation2
Presentation2Presentation2
Presentation2

Préventica strasbourg
Préventica strasbourgPréventica strasbourg
Préventica strasbourg

Préventica strasbourg
Préventica strasbourgPréventica strasbourg
Préventica strasbourg

OGEC Ecole Jeanne d&rsquo;Arc
OGEC Ecole Jeanne d&rsquo;ArcOGEC Ecole Jeanne d&rsquo;Arc
OGEC Ecole Jeanne d&rsquo;Arc

Questions
QuestionsQuestions
Questions

Contenidos en e learning
Contenidos en e learningContenidos en e learning
Contenidos en e learning

Dis moi où tu es, je te dirais qui (ce que) tu es...
Dis moi où tu es, je te dirais qui (ce que) tu es...Dis moi où tu es, je te dirais qui (ce que) tu es...
Dis moi où tu es, je te dirais qui (ce que) tu es...

Modl2 rap pfe_esti
Modl2 rap pfe_estiModl2 rap pfe_esti
Modl2 rap pfe_esti

Cahier 5ème 1
Cahier 5ème 1Cahier 5ème 1
Cahier 5ème 1

Modelo2 0aplicadoaempresas 090613065635 Phpapp01
Modelo2 0aplicadoaempresas 090613065635 Phpapp01Modelo2 0aplicadoaempresas 090613065635 Phpapp01
Modelo2 0aplicadoaempresas 090613065635 Phpapp01

WL TelPay Tutorial FRENCH (1)
WL TelPay Tutorial FRENCH (1)WL TelPay Tutorial FRENCH (1)
WL TelPay Tutorial FRENCH (1)

Omerta ou Open Data ?
Omerta ou Open Data ?Omerta ou Open Data ?
Omerta ou Open Data ?

Transparencia y Memorias de RSE
Transparencia y Memorias de RSETransparencia y Memorias de RSE
Transparencia y Memorias de RSE

Dara kendra scullion
Dara kendra scullionDara kendra scullion
Dara kendra scullion

CDI Guide pratique Equipe éducative
CDI Guide pratique Equipe éducativeCDI Guide pratique Equipe éducative
CDI Guide pratique Equipe éducative

Generando Dinero
Generando DineroGenerando Dinero
Generando Dinero

Guía de uso software de eventos-Registro de semillleros , participantes y pro...
Guía de uso software de eventos-Registro de semillleros , participantes y pro...Guía de uso software de eventos-Registro de semillleros , participantes y pro...
Guía de uso software de eventos-Registro de semillleros , participantes y pro...


Similaire à C micro c_1_

Chapitre 2-Concepts de base de l'algorithme-2024.pdf
Chapitre 2-Concepts de base de l'algorithme-2024.pdfChapitre 2-Concepts de base de l'algorithme-2024.pdf
Chapitre 2-Concepts de base de l'algorithme-2024.pdf
AdjimbawNDIAYE

Ch2-Notions de base & actions élémentaires.pdf
Ch2-Notions de base & actions élémentaires.pdfCh2-Notions de base & actions élémentaires.pdf
Ch2-Notions de base & actions élémentaires.pdf
FadouaBouafifSamoud

Algorithmique
AlgorithmiqueAlgorithmique
Algorithmique
ABID Mehdi

Algorithmique
AlgorithmiqueAlgorithmique
Algorithmique
ABID Mehdi

Conception de base_de_l_algorithme
Conception de base_de_l_algorithmeConception de base_de_l_algorithme
Conception de base_de_l_algorithme
mustapha4

Cours-ALGORITHMIQUE-03.pdf
Cours-ALGORITHMIQUE-03.pdfCours-ALGORITHMIQUE-03.pdf
Cours-ALGORITHMIQUE-03.pdf
adeljaouadi

algorithmique
algorithmiquealgorithmique
algorithmique
ABID Mehdi

Slide-Complexite by loic.pdf
Slide-Complexite by loic.pdfSlide-Complexite by loic.pdf
Slide-Complexite by loic.pdf
OkonoMehitangWilfrie

Limites de fonctions et de suites
Limites de fonctions et de suitesLimites de fonctions et de suites
Limites de fonctions et de suites
Ămîʼndǿ TrànCè

fctusuelle-1.pdf
fctusuelle-1.pdffctusuelle-1.pdf
fctusuelle-1.pdf
TARIQBARKI3

eExercices corrigesdivers
eExercices corrigesdiverseExercices corrigesdivers
eExercices corrigesdivers
Hajar Yazine

Introduction a la compilation Analyse Syntaxique - C3
Introduction a la compilation  Analyse Syntaxique - C3Introduction a la compilation  Analyse Syntaxique - C3
Introduction a la compilation Analyse Syntaxique - C3
Beligh HAMDI

CHAPITRE VIII : Systèmes linéaires Modélisation & Simulation
CHAPITRE VIII :  Systèmes linéaires Modélisation & SimulationCHAPITRE VIII :  Systèmes linéaires Modélisation & Simulation
CHAPITRE VIII : Systèmes linéaires Modélisation & Simulation
Mohammed TAMALI

Tp4 matlab
Tp4 matlabTp4 matlab
Tp4 matlab
Wajdi Ben Helal

Exam rattrapage0607-corrige
Exam rattrapage0607-corrigeExam rattrapage0607-corrige
Exam rattrapage0607-corrige
hassan1488

Probabilité +echantillonage
Probabilité +echantillonageProbabilité +echantillonage
Probabilité +echantillonage
Imad Cov

Développement Web- PHP (partie I).pdf
Développement Web- PHP (partie I).pdfDéveloppement Web- PHP (partie I).pdf
Développement Web- PHP (partie I).pdf
YasushiTsubakik

Rappels math - www.coursdefsjes.com
Rappels math - www.coursdefsjes.comRappels math - www.coursdefsjes.com
Rappels math - www.coursdefsjes.com
cours fsjes

Cours_Java. Skzozibb nsif keizijfbjzozzml keiei tjeiz9rkr
Cours_Java. Skzozibb nsif keizijfbjzozzml keiei tjeiz9rkrCours_Java. Skzozibb nsif keizijfbjzozzml keiei tjeiz9rkr
Cours_Java. Skzozibb nsif keizijfbjzozzml keiei tjeiz9rkr
JulienKhalil3


Similaire à C micro c_1_ (20)

Chapitre 2-Concepts de base de l'algorithme-2024.pdf
Chapitre 2-Concepts de base de l'algorithme-2024.pdfChapitre 2-Concepts de base de l'algorithme-2024.pdf
Chapitre 2-Concepts de base de l'algorithme-2024.pdf

Ch2-Notions de base & actions élémentaires.pdf
Ch2-Notions de base & actions élémentaires.pdfCh2-Notions de base & actions élémentaires.pdf
Ch2-Notions de base & actions élémentaires.pdf

Algorithmique
AlgorithmiqueAlgorithmique
Algorithmique

Algorithmique
AlgorithmiqueAlgorithmique
Algorithmique

Conception de base_de_l_algorithme
Conception de base_de_l_algorithmeConception de base_de_l_algorithme
Conception de base_de_l_algorithme

Cours-ALGORITHMIQUE-03.pdf
Cours-ALGORITHMIQUE-03.pdfCours-ALGORITHMIQUE-03.pdf
Cours-ALGORITHMIQUE-03.pdf

algorithmique
algorithmiquealgorithmique
algorithmique

Slide-Complexite by loic.pdf
Slide-Complexite by loic.pdfSlide-Complexite by loic.pdf
Slide-Complexite by loic.pdf

Limites de fonctions et de suites
Limites de fonctions et de suitesLimites de fonctions et de suites
Limites de fonctions et de suites

fctusuelle-1.pdf
fctusuelle-1.pdffctusuelle-1.pdf
fctusuelle-1.pdf

eExercices corrigesdivers
eExercices corrigesdiverseExercices corrigesdivers
eExercices corrigesdivers

Introduction a la compilation Analyse Syntaxique - C3
Introduction a la compilation  Analyse Syntaxique - C3Introduction a la compilation  Analyse Syntaxique - C3
Introduction a la compilation Analyse Syntaxique - C3

CHAPITRE VIII : Systèmes linéaires Modélisation & Simulation
CHAPITRE VIII :  Systèmes linéaires Modélisation & SimulationCHAPITRE VIII :  Systèmes linéaires Modélisation & Simulation
CHAPITRE VIII : Systèmes linéaires Modélisation & Simulation

Tp4 matlab
Tp4 matlabTp4 matlab
Tp4 matlab

Exam rattrapage0607-corrige
Exam rattrapage0607-corrigeExam rattrapage0607-corrige
Exam rattrapage0607-corrige

Probabilité +echantillonage
Probabilité +echantillonageProbabilité +echantillonage
Probabilité +echantillonage

Cours electrostat
Cours electrostatCours electrostat
Cours electrostat

Développement Web- PHP (partie I).pdf
Développement Web- PHP (partie I).pdfDéveloppement Web- PHP (partie I).pdf
Développement Web- PHP (partie I).pdf

Rappels math - www.coursdefsjes.com
Rappels math - www.coursdefsjes.comRappels math - www.coursdefsjes.com
Rappels math - www.coursdefsjes.com

Cours_Java. Skzozibb nsif keizijfbjzozzml keiei tjeiz9rkr
Cours_Java. Skzozibb nsif keizijfbjzozzml keiei tjeiz9rkrCours_Java. Skzozibb nsif keizijfbjzozzml keiei tjeiz9rkr
Cours_Java. Skzozibb nsif keizijfbjzozzml keiei tjeiz9rkr


C micro c_1_

  • 1. STAGE NOVEMBRE 2000 LANGAGE “C” POUR µC LE LANGAGE “C” ADAPTÉ AU MICROCONTRÔLEURS 1. PRÉSENTATION. Le langage “C” a fait son apparition en 1972 pour le développement du système d’exploitation Unix. Il est devenu un standard de la norme ANSI en 1983. Lui, ainsi que son petit frère le C++, sont très utilisés pour le développement d’applications sous station Unix et PC. Depuis quelques années il a fait son entrée dans le monde des microcontrôleurs. Il permet de bénéficier d’un langage universel et portable pratiquement indépendant du processeur utilisé. Il évite les tâches d’écritures pénibles en langage assembleur et élimine ainsi certaines sources d’erreurs. 2. ARCHITECTURE D’UN PROGRAMME C POUR µC. La saisie d’un programme en “C” répond pratiquement toujours à la même architecture. On peut noter que le symbole “#” est suivi d’une directive de compilation, le symbole “//” est suivi d’un commentaire. #include <sdtio.h> // Directive de compilation indiquant d’inclure la bibliothèque E/S standard #include <reg_uc.h> // Directive de compilation indiquant d’inclure la bibliothèque spécifique au µC #define clear=0x00 // Directive de compilation indiquant des équivalences ... char val1=0xA5; // Déclaration d’une variable “caractère” avec valeur initiale int val2; // Déclaration d’une variable “nombre entier” ... void tempo(char temps) { ... } // Fonctions et procédures appelées plusieurs fois dans le programme principal int bintobcd(char bin) { ... return ...; } void main(void) // Programme principal { DDRBA=0xFF // initialisation et configuration .... while (1) // Boucle principale { ... tempo(100); ... val2=bintobcd(val1); ... } } void nmi(void)interrupt 0 // Sous programme d’interruption { ... PADIOLLEAU JEAN-LUC PAGE M-1
  • 2. STAGE NOVEMBRE 2000 LANGAGE “C” POUR µC } Chaque ligne d’instruction se termine par un “;”. Le début d’une séquence est précédé du symbole “{”. La fin d’un séquence est suivie du symbole “}”. La notation des nombres peut se faire en décimal de façon normale ou en hexadécimal avec le préfixe “0x”. 3. LES TYPES DE DONNÉES DU LANGAGE “C”. Il existe, dans le langage “C”, plusieurs “types” de données classés selon leurs tailles et leurs représentations. On ne détaillera que ceux utilisés dans le cadre des microcontrôleurs. 3.1 TYPES DE BASE. On en rencontre généralement trois types qui peuvent être signés ou non signés. Dans ce dernier cas la déclaration sera précédée du mot clé “unsigned” T YPE DÉFINITION T AILLE DOMAINE NON SIGNÉ DOMAINE SIGNÉ Variable de type caractère ascii mais char 8 bits 0 à 255 -128 à +127 utilisée pour les nombres entiers int Variable de type nombre entier 16 bits 0 à 65536 -32768 à 32767 float Variable de type nombre réel 32 bits +/- 3,4.10-38 à 3,4.1038 X Remarques : Dans la déclaration de certaines fonctions, on emploie le type “void” qui signifie que la fonction ne renvoie ou n’exige aucune valeur 3.2 TYPES STRUCTURÉS. Les types structurés sont en fait une association de plusieurs variables de base de même type. Il en existe deux types : § Les types tableau dont la taille est définie - ex : int tableau[10] ; tableau de 10 entiers. § Les types pointeurs dont la taille n’est pas définie - ex : char *chaine ; pointeur de cacactères. Les chaines de caractères peuvent être définies par les 2 types. On préfère cependant le pointeur pour sa taille indéfinie. Remarque : w Le pointeur est comparable à un registre d’index qui contient non pas une donnée mais l’adresse de cette données. w L’adresse d’une variable, affectant un pointeur, s’obtient en précédant son nom du symbole “&”. w Une chaîne de caractère se termine toujours par le caractère nul “0”. 4. LES OPÉRATEURS. 4.1 LES OPÉRATEURS ARITHMÉTIQUES. Ces opérateurs permettent d’effectuer les opérations arithmétiques traditionnellee : Addition, soustraction, multiplication et division entière. OPÉRATEUR FONCTION + Addition - Soustraction * Multiplication / Division entière % Reste de la division entière PADIOLLEAU JEAN-LUC PAGE M-2
  • 3. STAGE NOVEMBRE 2000 LANGAGE “C” POUR µC 4.2 LES OPÉRATEURS D’AFFECTATION. L’opérateur indispensable au langage “C” est l’affectation défini principalement par le signe “=”. Il permet de charger une variable avec la valeur définie par une constante ou par une autre variable. Il en existe d’autres qui, en plus de l’affectation, effectue une opération arithmétique. OPÉRATEUR FONCTION EQUIVALENCE = Affectation ordinaire X=Y X+=Y équivalent à += Additionner de _ X=X+Y X-=Y équivalent à -= Soustraire de _ X=X-Y X*=Y équivalent à *= Multiplier par _ X=X*Y X/=Y équivalent à /= Diviser par _ X=X/Y X%=Y équivalent à %= Modulo X=X%Y X-- équivalent à -- Soustraire de 1 (Décrémentation) X=X-1 X++ équivalent à ++ Ajouter 1 (Incrémentation) X=X+1 4.3 LES OPÉRATEURS LOGIQUES. Ces opérateurs s’adresse uniquement aux opératione de test conditionnel. Le résultat de ces opératione est binaire : “0” ou “1”. OPÉRATEUR FONCTION && ET logique || OU logique ! NON logique 4.4 LES OPÉRATEURS LOGIQUES BIT À BIT. Ces opérateurs agissent sur des mots binaires. Ils effectuent, entre deux mots, une opération logique sur les bits de même rang. OPÉRATEUR FONCTION & ET | OU ^ OU exclusif ~ NON >> Décalage à droite des bits << Décalage à gauche des bits 4.5 OPÉRATEURS DE COMPARAISON. Ces opérateurs renvoient la valeur “0” si la condition vérifiée est fausse, sinon ils renvoient “1”. OPÉRATEUR FONCTION == Egale à != Différent de > Supérieur à < Inférieur à >= Supérieur ou égal à <= Inférieur ou égal PADIOLLEAU JEAN-LUC PAGE M-3
  • 4. STAGE NOVEMBRE 2000 LANGAGE “C” POUR µC 5. LES STRUCTURES RÉPÉTITIVES. Le langage “C” possède des instructions permettant de répéter plusieurs fois une même séquence en fonction de certaines conditions. 5.1 STRUCTURE “WHILE” : TANT QUE ... FAIRE ... Avec ce type d’instruction le nombre de répétitions n’est pas défini et dépend du résultat du test effectué sur la condition. Si cette dernière n’est jamais vérifiée, la séquence n’est pas exécutée. while (int x!=0) { ... } La structure précédente répète la suite d’instruction comprises entre crochets tant que la variable entière “x” est différente de 0. 5.2 STRUCTURE “DO ... WHILE” : FAIRE ... TANT QUE... Cette structure ressemble fortement à la précédente à la seule différence que la séquence à répéter est au moins exécuter une fois même si la condition n’est jamais vérifiée. do { ... }while (int x!=0); 5.3 STRUCTURE “FOR” : POUR <VARIABLE> ALLANT DE <VALEUR INITIALE> À <VALEUR FINALE> FAIRE... Cette instruction permet de répéter, un nombre de fois déterminé, une même séquence. for (i=0;i<5;i++) { ... } La structure précédente répète 5 fois la suite d’instruction comprise entre crochets. La variable “i” prendra les valeurs successives de : 0, 1, 2, 3 et 4. 1. LES STRUCTURES ALTERNATIVES. Ces structures permettent d’exécuter des séquences différentes en fonction de certaines conditions. 6.1 STRUCTURE “IF ... ELSE” : SI <CONDITION> FAIRE ... SINON FAIRE ... Avec cette structure on peut réaliser deux séquences différentes en fonction du résultat du test sur une condition. if (a<b) c=b-a; else c=a-b; La structure précédente affecte la valeur “b-a” à “c” si “a” est inférieur à “b” sinon “c” est affecté par la valeur “a-b”. 6.2 STRUCTURE “SWITCH ... CASE”. PADIOLLEAU JEAN-LUC PAGE M-4
  • 5. STAGE NOVEMBRE 2000 LANGAGE “C” POUR µC Cette structure remplace une suite de “if ... else if ...else” et permet une de réaliser différentes séquences appropriées à la valeur de la variable testée. switch (a) { case ‘1’ : b=16; case ‘2’ : b=8; case ‘3’ : b=4; case ‘4’ : b=2; } Dans la structure précédente “b=16” si “a=1”, “b=8” si “a=4” etc. 2. LES FONCTIONS. Afin de réduire la taille du programme il est souvent préférable de définir sous forme de fonction une même suite d’instructions appelée plus d’une fois dans le programme. La fonction principal d’un programme “C” est définie grâce au mot clé “main”. Les fonctions du langage “C” peuvent renvoyées des valeurs de même qu’elles peuvent prendre en compte des arguments provenant de la procédure d’appel. Si il n’y pas de renvoi ou aucun argument, on saisit le mot clé “void” en remplacement. La valeur renvoyée est définie après le mot clé “return”. Lorsque l’on veut, dans une fonction, modifier une variable passée en argument il est obligatoire d’utiliser un pointeur. Une fonction doit toujours être définie avant sa procédure d’appel. Dans le cas contraire une simple déclaration doit être faite dans l’en tête du programme. Exemples : 1) Fonction permettant de positionner à 1 le bit de rang “n” d’un registre 8 bits “reg”. void setbit(char *reg,char n) { char m=1<<n; // variable m = 1 décalé de n fois à gauche *reg=*reg | m; // opération bit à bit OU entre *reg et m } void main(void); // Programme principal { ... While(1) // boucle principale { ... setbit(&DRB,5); // mise à 1 du bit 5 de DRB ... } Afin qu’un résultat soit renvoyé, nous sommes obligés de passer par un pointeur en ce qui concerne “reg”. 2) Fonction permettant de tester le bit de rang “n” d’un registre “reg” en renvoyant la valeur “1” si le bit est à l’état haut ou “0” dans le cas contraire. char testbit(char reg,char n) { char m=1<<n; // variable m = 1 décalé de n fois à gauche PADIOLLEAU JEAN-LUC PAGE M-5
  • 6. STAGE NOVEMBRE 2000 LANGAGE “C” POUR µC return (reg & m); // renvoi opération bit à bit ET entre reg et m } void main(void); // Programme principal { ... While(1) // boucle principale { ... if (testbit(DRA,0)) setbit(DRB,5); //mise à 1 du bit 5 de DRB si DRA0=1 ... } 3. FONCTION PRÉDÉFINIE. Il existe dans tous les compilateurs “C” des bibliothèques de fonctions prédéfinies. La plus utilisée parmi elles est <stdio.h> qui est propre au organes d’entrées / sorties standards. Dans le cas des ordinateurs ces organes sont le clavier et l’écran. Dans le cas d’un microcontrôleur ces organes sont généralement les interfaces séries du composant. Dans cette bibliothèque on trouve les fonctions suivantes : Printf() : écriture formatée de données. scanf() : lecture formatée de données. Putchar() : écriture d'un caractère. getchar() : lecture d'un caractère. 4. DÉCLARATION DE VARIABLES ET DE CONSTANTES SPÉCIFIQUES AU MICROCONTRÔLEUR. La déclaration de variables correspond au fait de réserver un bloc, plus ou moins grand, dans la mémoire de donnée. Comme la taille de cette espace est limitée en ce qui concerne les microcontrôleurs, il est important de pouvoir contrôler parfaitement certains paramètres comme par exemple l’adresse. Pour cela le cross - compilateur dispose de mots clés supplémentaires permettant de définir le type ainsi que l’adresse du bloc de mémoire utilisé. MOT CLÉ SIGNIFICATION at Permet de définir l’adresse de la variable code Permet de réservé un bloc dans la mémoire programme data Permet de réservé un bloc dans la mémoire de données register Permet de réservé un bloc dans les registres de la CPU si cela est possible 5. EXEMPLE. Le programme suivant réalise une bascule bistable. Il permet de mettre à “1” le bit 5 du port B si le bit 1du port A est à “1” . La remise à “0” s’effectue en positionnant à “1” le bit 1 du port A. #include <st6265b.h> char testbit(const char reg,const char n) { char m=1<<n; // variable m = 1 décalé de n fois à gauche return (reg & m); // renvoi opération bit à bit ET entre reg et m } void setbit(char *reg,const char n) { char m=1<<n; // variable m = 1 décalé de n fois à gauche PADIOLLEAU JEAN-LUC PAGE M-6
  • 7. STAGE NOVEMBRE 2000 LANGAGE “C” POUR µC *reg=*reg | m; // opération bit à bit OU entre reg et m } void resetbit(char *reg,const char n) { char m=1<<n; // variable m = 1 décalé de n fois à gauche *reg=*reg & ~m; // opération bit à bit OU entre reg et le complément de m } void main(void) // Programme principal { DDRA=0x00; // Port A en entrée ORA=0x00; // Sans pull up DRA=0x00; // Ni interruption DDRB=0xFF; // Port B en sortie ORB=0xFF; // Symétrique while (1) // boucle principale { if (testbit(DRA,0)) setbit(&DRB,5); // mise à 1 du bit 5 de DRB si DRA0=1 if (testbit(DRA,1)) resetbit(&DRB,5); // mise à 0 du bit 5 de DRB si DRA1=1 } } PADIOLLEAU JEAN-LUC PAGE M-7
