1. COMPARAISON DE DEUX
SOLUTIONS SD-WAN
Année Universitaire : 2020 - 2021
Licence d’Université Spécialisée
Ingénierie Systèmes d’Information et Réseaux Informatiques
UNIVERSITE IBN TOFAIL
Faculté des Sciences Kenitra
Département d’Informatique

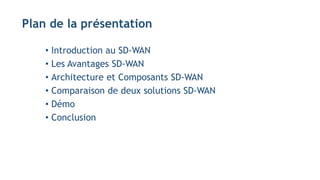

2. Plan de la présentation
• Introduction au SD-WAN
• Les Avantages SD-WAN
• Architecture et Composants SD-WAN
• Comparaison de deux solutions SD-WAN
• Démo
• Conclusion

3. Introduction au SD-WAN

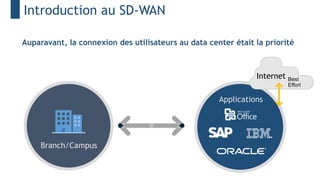

4. Auparavant, la connexion des utilisateurs au data center était la priorité
Users
Data Center
Applications
WAN
Branch/Campus
Internet Best
Effort
Introduction au SD-WAN

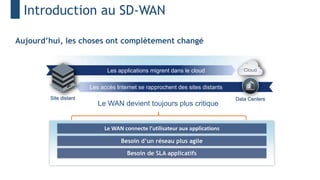

5. Aujourd’hui, les choses ont complètement changé
Les applications migrent dans le cloud
Les accès Internet se rapprochent des sites distants
Site distant
Cloud
Data Centers
Le WAN connecte l’utilisateur aux applications
Le WAN devient toujours plus critique
Besoin d’un réseau plus agile
Besoin de SLA applicatifs
Introduction au SD-WAN

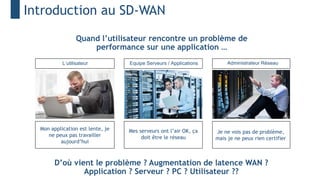

6. Quand l’utilisateur rencontre un problème de
performance sur une application …
D’où vient le problème ? Augmentation de latence WAN ?
Application ? Serveur ? PC ? Utilisateur ??
L’utilisateur Administrateur Réseau
Equipe Serveurs / Applications
Mon application est lente, je
ne peux pas travailler
aujourd’hui
Je ne vois pas de problème,
mais je ne peux rien certifier
Mes serveurs ont l’air OK, ça
doit être le réseau
Introduction au SD-WAN

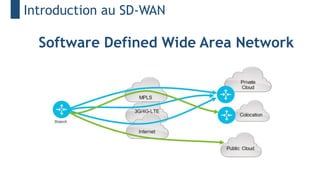

7. Software Defined Wide Area Network
Introduction au SD-WAN

8. Les Avantages SD-WAN

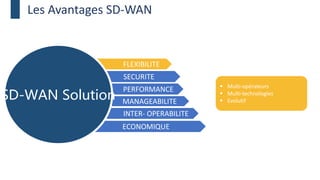

9. Les Avantages SD-WAN
FLEXIBILITE
SECURITE
MANAGEABILITE
INTER- OPERABILITE
ECONOMIQUE
PERFORMANCE  Multi-opérateurs
 Multi-technologies
 Evolutif
SD-WAN Solution

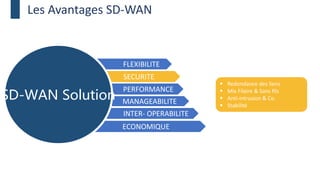

10. FLEXIBILITE
SECURITE
MANAGEABILITE
INTER- OPERABILITE
ECONOMIQUE
PERFORMANCE
 Redondance des liens
 Mix Filaire & Sans fils
 Anti-intrusion & Co.
 Stabilité
Les Avantages SD-WAN
SD-WAN Solution

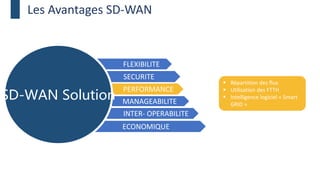

11. FLEXIBILITE
SECURITE
MANAGEABILITE
INTER- OPERABILITE
ECONOMIQUE
PERFORMANCE
 Répartition des flux
 Utilisation des FTTH
 Intelligence logiciel « Smart
GRID »
Les Avantages SD-WAN
SD-WAN Solution

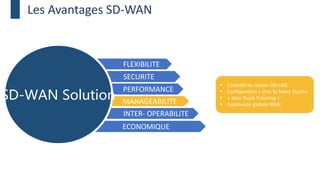

12. FLEXIBILITE
SECURITE
MANAGEABILITE
INTER- OPERABILITE
ECONOMIQUE
PERFORMANCE
 Contrôle du réseau ON LINE
 Configuration « One To Many Touch»
 « Zero Touch Provising »
 Supervison globale WAN
Les Avantages SD-WAN
SD-WAN Solution

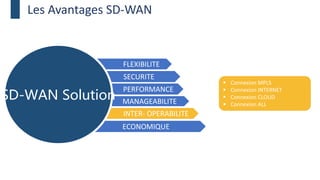

13. FLEXIBILITE
SECURITE
MANAGEABILITE
INTER- OPERABILITE
ECONOMIQUE
PERFORMANCE
 Connexion MPLS
 Connexion INTERNET
 Connexion CLOUD
 Connexion ALL
Les Avantages SD-WAN
SD-WAN Solution

14. FLEXIBILITE
SECURITE
MANAGEABILITE
INTER- OPERABILITE
ECONOMIQUE
PERFORMANCE  30% de moins qu’un MPLS
Les Avantages SD-WAN
SD-WAN Solution

15. Architecture et Composants SD-WAN

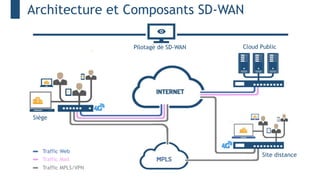

16. Architecture et Composants SD-WAN
Siège
Site distance
Cloud Public
Pilotage de SD-WAN
Traffic Web
Traffic Mail
Traffic MPLS/VPN

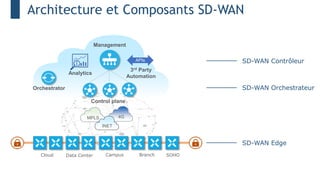

17. Architecture et Composants SD-WAN
SD-WAN Contrôleur
SD-WAN Orchestrateur
SD-WAN Edge
APIs
Control plane
Analytics
3rd Party
Automation
Management
Data Center Campus Branch SOHO
Cloud
Orchestrator
4G
MPLS
INET

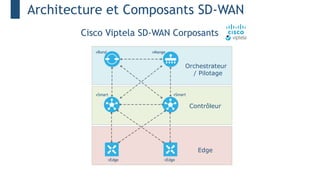

18. Architecture et Composants SD-WAN
Cisco Viptela SD-WAN Corposants
Contrôleur
Edge
Orchestrateur
/ Pilotage
vBond vMange
vSmart
vSmart
vEdge
vEdge

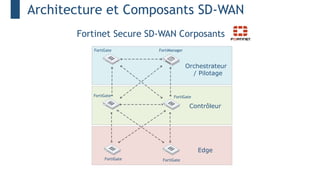

19. Architecture et Composants SD-WAN
Fortinet Secure SD-WAN Corposants
Contrôleur
Edge
Orchestrateur
/ Pilotage
FortiGate FortiManager
FortiGate
FortiGate
FortiGate
FortiGate

20. Comparaison de deux solutions SD-WAN

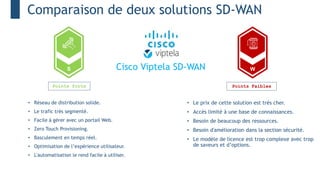

21. Comparaison de deux solutions SD-WAN
Points forts Points Faibles
Cisco Viptela SD-WAN W
S
• Réseau de distribution solide.
• Le trafic très segmenté.
• Facile à gérer avec un portail Web.
• Zero Touch Provisioning.
• Basculement en temps réel.
• Optimisation de l’expérience utilisateur.
• L'automatisation le rend facile à utiliser.
• Le prix de cette solution est très cher.
• Accès limité à une base de connaissances.
• Besoin de beaucoup des ressources.
• Besoin d'amélioration dans la section sécurité.
• Le modèle de licence est trop complexe avec trop
de saveurs et d’options.

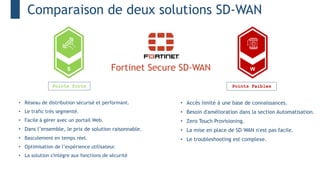

22. Comparaison de deux solutions SD-WAN
S
Fortinet Secure SD-WAN
Points forts Points Faibles
W
S
• Réseau de distribution sécurisé et performant.
• Le trafic très segmenté.
• Facile à gérer avec un portail Web.
• Dans l’ensemble, le prix de solution raisonnable.
• Basculement en temps réel.
• Optimisation de l’expérience utilisateur.
• La solution s'intègre aux fonctions de sécurité
• Accès limité à une base de connaissances.
• Besoin d'amélioration dans la section Automatisation.
• Zero Touch Provisioning.
• La mise en place de SD-WAN n'est pas facile.
• Le troubleshooting est complexe.

23. Comparaison de deux solutions SD-WAN
Cisco SD-WAN Viptela Fortinet Secure SD-WAN
Évaluation et passation de marchés 4,5 4,7
flexibilité des prix 4,0 4,5
Capacité de comprendre les besoins 4,2 4,7
Intégration et déploiement 4,6 4,6
Service & Support 4,7 4,6
Flexibilité 4,6 4,6
Sécurité 4,0 4,7
Performance 4,5 4,5
Gérabilité 4,7 4,3
Technologies d'identification 4,2 4,6
Total 44 45,8
Comparaison des notes des fonctionnalités parmi les avis d'un utilisateur réel de ces solutions
Et nous concluons que Fortinet SD-WAN Solution est le bon fournisseur pour nous.

24. Démo

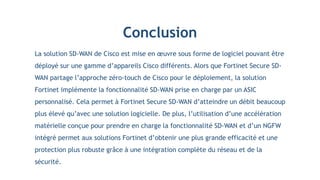

25. Conclusion
La solution SD-WAN de Cisco est mise en œuvre sous forme de logiciel pouvant être
déployé sur une gamme d’appareils Cisco différents. Alors que Fortinet Secure SD-
WAN partage l’approche zéro-touch de Cisco pour le déploiement, la solution
Fortinet implémente la fonctionnalité SD-WAN prise en charge par un ASIC
personnalisé. Cela permet à Fortinet Secure SD-WAN d’atteindre un débit beaucoup
plus élevé qu’avec une solution logicielle. De plus, l’utilisation d’une accélération
matérielle conçue pour prendre en charge la fonctionnalité SD-WAN et d’un NGFW
intégré permet aux solutions Fortinet d’obtenir une plus grande efficacité et une
protection plus robuste grâce à une intégration complète du réseau et de la
sécurité.
