1. WORKSHOP
OPTIMISATION DES RESEAUX WAN AVEC
CISCO WAAS
17 Déc 2014

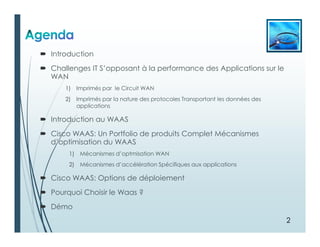

2.  Introduction
 Challenges IT S’opposant à la performance des Applications sur le
WAN
1) Imprimés par le Circuit WAN
2) Imprimés par la nature des protocoles Transportant les données des
applications
 Introduction au WAAS
 Cisco WAAS: Un Portfolio de produits Complet Mécanismes
d’optimisation du WAAS
1) Mécanismes d’optmisation WAN
2) Mécanismes d’accélération Spécifiques aux applications
 Cisco WAAS: Options de déploiement
 Pourquoi Choisir le Waas ?
 Démo
2

3.  Les Organisations réalisent les bénéfices liés à la
consolidation des Infrastructures IT couteuses…
1. Réduction des Coûts [ Capex, Opex ]
2. Meilleure Posture face aux Stratégies de reprise sur Incident [ Disaster
Recovery Process ]
3. Amélioration de la sécurité des informations centralisées.
 … Mais aussi les Challenges Liés à l’accès à ces
ressources consolidées.
1. Fournir des applications à performances élevées à une force de travail
grandissante et géographiquement éparpillée .
3

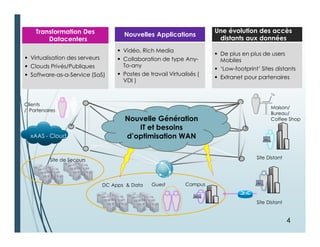

4. Clients
/ Partenaires
Maison/
Bureau/
Coffee Shop
Guest
Site Distant
xAAS - Cloud
DC Apps & Data Campus
Site de Secours Site Distant
Nouvelle Génération
IT et besoins
d’optimisation WAN
Transformation Des
Datacenters
 Virtualisation des serveurs
 Clouds Privés/Publiques
 Software-as-a-Service (SaS)
Nouvelles Applications
 Vidéo, Rich Media
 Collaboration de type Any-
To-any
 Postes de travail Virtualisés (
VDI )
Une évolution des accès
distants aux données
 De plus en plus de users
Mobiles
 ‘Low-footprint’ Sites distants
 Extranet pour partenaires
4

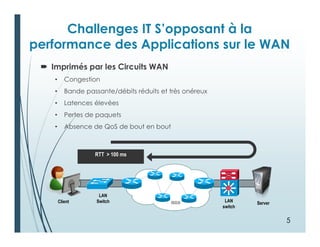

5. Challenges IT S’opposant à la
performance des Applications sur le WAN
 Imprimés par les Circuits WAN
• Congestion
• Bande passante/débits réduits et très onéreux
• Latences élevées
• Pertes de paquets
• Absence de QoS de bout en bout
LAN
Switch ServerLAN
switch
Client WAN
RTT > 100 ms
5

6.  Liés à la nature même des applications
• Echanges/Interactions entre Clients et Serveurs [ Protocoles bavards ]
S: <wait for open connection>
C: <open connection to server>
S: 220 Innosoft.com SMTP service ready
C: HELO dbc.mtview.ca.us
S: 250 Innosoft.com
C: MAIL FROM:<mrose@dbc.mtview.ca.us>
S: 250 sender <mrose@dbc.mtview.ca.us> OK
C: RCPT TO:<ned@innosoft.com>
S: 250 recipient <ned@innosoft.com> OK
C: RCPT TO:<dan@innosoft.com>
S: 250 recipient <dan@innosoft.com> OK
…….
• Utilisation inéfficiente de la bande passante WAN par les applications.
•
6

7. Introduction au WAAS
Wide Area Application Services
7

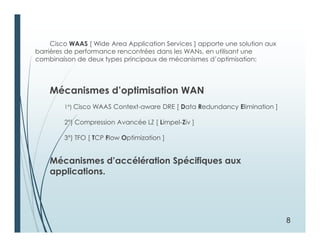

8. Cisco WAAS [ Wide Area Application Services ] apporte une solution aux
barrières de performance rencontrées dans les WANs, en utilisant une
combinaison de deux types principaux de mécanismes d’optimisation:
Mécanismes d’optimisation WAN
1°) Cisco WAAS Context-aware DRE [ Data Redundancy Elimination ]
2°) Compression Avancée LZ [ Limpel-Ziv ]
3°) TFO [ TCP Flow Optimization ]
Mécanismes d’accélération Spécifiques aux
applications.
8

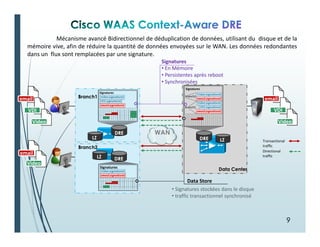

9. email
Branch2
Video
LZ
LZ LZ
email
VDI
Video
email
VDI
Video
Branch1
Data Center
WAN
Signatures
Signatures
Signatures
Signatures
• En Mémoire
• Persistentes après reboot
• Synchronisées
Data Store
• Signatures stockées dans le disque
• traffic transactionnel synchronisé
Transactional
traffic
Directional
traffic
DRE
DRE
DRE
email signature1
VDI signature1
Video signature1
email signature2
Video signature2
email signature1
VDI signature1
Video signature1
email signature2
Video signature2
branch1
branch2
Mécanisme avancé Bidirectionnel de déduplication de données, utilisant du disque et de la
mémoire vive, afin de réduire la quantité de données envoyées sur le WAN. Les données redondantes
dans un flux sont remplacées par une signature.
9

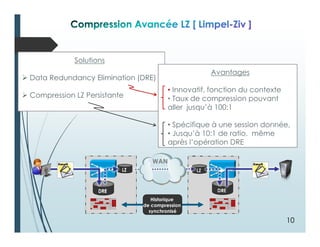

10. Historique
de compression
synchronisé
DRE
LZ LZ
DRE
WAN
Solutions
 Data Redundancy Elimination (DRE)
 Compression LZ Persistante
Avantages
• Innovatif, fonction du contexte
• Taux de compression pouvant
aller jusqu’à 100:1
• Spécifique à une session donnée,
• Jusqu’à 10:1 de ratio, même
après l’opération DRE
10

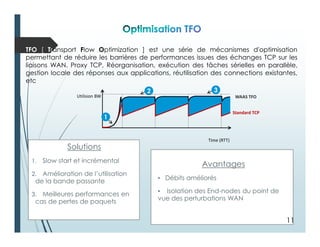

11. Time (RTT)
2 3
Utilision BW
Standard TCP
WAAS TFO
1
Solutions
1. Slow start et incrémental
2. Amélioration de l’utilisation
de la bande passante
3. Meilleures performances en
cas de pertes de paquets
Avantages
• Débits améliorés
• Isolation des End-nodes du point de
vue des perturbations WAN
TFO [ Transport Flow Optimization ] est une série de mécanismes d'optimisation
permettant de réduire les barrières de performances issues des échanges TCP sur les
liaisons WAN. Proxy TCP, Réorganisation, exécution des tâches sérielles en parallèle,
gestion locale des réponses aux applications, réutilisation des connections existantes,
etc
11

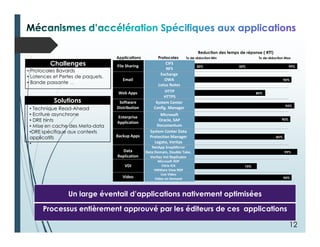

12. Un large éventail d’applications nativement optimisées
Processus entièrement approuvé par les éditeurs de ces applications
75%
99%50%20%
90%
80%
95%
90%
85%
99%
File Sharing
ProtocolesApplications Tx de réduction Min Tx de réduction Max
Reduction des temps de réponse ( RTT)
Email
Web Apps
Software
Distribution
Enterprise
Application
Backup Apps
Data
Replication
CIFS
NFS
Exchange
OWA
Lotus Notes
HTTP
HTTPS
System Center
Config. Manager
Microsoft
Oracle, SAP
Documentum
System Center Data
Protection Manager
Legato, Veritas
NetApp SnapMirror
Data Domain, Double Take,
Veritas Vol Replicator
VDI
Microsoft RDP
Citrix ICA
VMWare View RDP
90%Video
Live Video
Video on Demand
Challenges
Challenges
• Protocoles Bavards
• Latences et Pertes de paquets.
• Bande passante ...
Solutions
• Technique Read-Ahead
• Ecriture asynchrone
• DRE hints
• Mise en cache des Meta-data
•DRE spécifique aux contexts
applicatifs
•
12

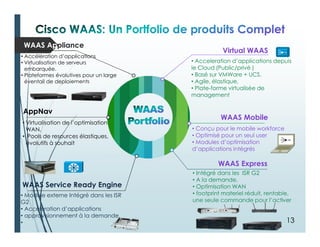

13. WAAS Mobile
• Conçu pour le mobile workforce
• Optimisé pour un seul user
• Modules d’optimisation
d’applications intégrés
Virtual WAAS
• Acceleration d’applications depuis
le Cloud (Public/privé )
• Basé sur VMWare + UCS.
• Agile, élastique,
• Plate-forme virtualisée de
management
WAAS Appliance
• Accélération d’applications
• Virtualisation de serveurs
embarquée.
• Plateformes évolutives pour un large
éventail de deploiements
• Virtualisation de l’optimisation
WAN.
• Pools de resources élastiques,
évolutifs à souhait
AppNav
• Intégré dans les ISR G2
• A la demande,
• Optimisation WAN
• footprint materiel réduit, rentable,
une seule commande pour l’activer
WAAS Express
• Module externe Intégré dans les ISR
G2
• Accélération d’applications
• approvisionnement à la demande
•
WAAS Service Ready Engine
13

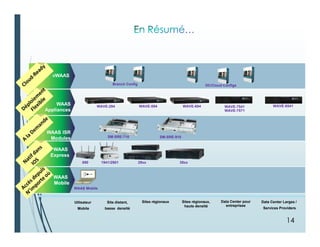

14. WAAS
Appliances
WAAS ISR
Modules
WAAS
Express
vWAAS
WAAS
Mobile
Data Center pour
entreprises
Sites régionauxSite distant,
basse densité
Utlisateur
Mobile
Sites régionaux,
haute densité
SM-SRE-710 SM-SRE-910
890 29xx 39xx
WAAS
Mobile
WAAS Mobile
1941/2901
Branch Config DC/Cloud Configs
Data Center Larges /
Services Providers
WAVE-8541WAVE-7541
WAVE-7571
WAVE-294 WAVE-594 WAVE-694
14

15. Cisco WAAS: Options de déploiement
Utilisateur SOHO
WAAS Mobile
Software
Utilisateur Mobile
Branch Office
WAAS
Service
Module
WAN
Internet
Branch Office
WAAS
Express
Branch Office
WAAS
Appliance
Regional Office
WAAS
Appliance
Serveur
WAAS
Mobile
VPN
vWAAS
WAE
Server
VMs
VMware ESXi Server
Nexus 1000v vPATH
UCS /x86 Server
FC SAN
Nexus 1000v VSM
Virtual Private
Cloud
Data Center or
Private Cloud WAAS
Appliances
VPN
VMware ESXi
vWAAS
Appliances
Server VMs
AppNav
+ WAAS
15

16. Pourquoi Choisir le WAAS ?
Hautement
rentable
 Rentabilité avérée
 Jusqu’à 40%
d’économies en OPEX
Portofolio
Complet
 Améliore l’experience
utilisateur
 Portofolio complet,
adaptable à tout type
d’environnement IT.
Prêt Pour le
Cloud
 Début d’intégration
avec les Branch Offices
et Data Center…
 …Puis évolution de
façon transparente vers
le Cloud et le xaaS
16

17. “Une présentation
powerpoint de 10 MB
téléchargée en quelques
sec”
“Aucun appel au Help
Desk”
après qu’un employé ait
envoyé par mail, un
fichier de 17 MB à tous
les 3300 employés.
Le staff clinique peut
accéder
aux radios de 2–30 MB via
une DSL de 2 Mbps en 5
sec
17

18. Global
Insurance
Broker
Top 5
Global
Bank
Customer Proof Points
• 200 users sur du Citrix XenDesktop
• WAAS accélère les desktops virtuels XenApp avec un
taux de compression avoisinnant 96%
• La WAAS nous a permis d’accélérer Citrix XenDesktop
3x sur une liaison T1
• Nous avons noué un partenariat stratégique avec
Cisco WAAS pour le déploiement de notre infra VDI.
Microsoft RemoteFX Citrix XenDesktop VMware View 4
18

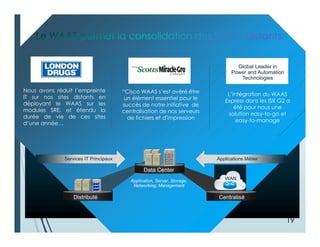

19. Nous avons réduit l’empreinte
IT sur nos sites distants en
déployant le WAAS sur les
modules SRE, et étendu la
durée de vie de ces sites
d’une année…
“Cisco WAAS s’est avéré être
un élément essentiel pour le
succès de notre initiative de
centralisation de nos serveurs
de fichiers et d'impression
Application, Server, Storage,
Networking, Management
Services IT Principaux Applications Métier
L’intégration du WAAS
Express dans les ISR G2 a
été pour nous une
solution easy-to-go et
easy-to-manage
Global Leader in
Power and Automation
Technologies
Data Center
Distributé Centralisé
FCFC
WAN
19
