Aperçu des technologies IoT
LPWAN
(Low Power Wide Area Network)
SIGFOX et LoRa
06/2016
www.vertical-m2m.com/fr
OVERVIEW - Caractéristiques
Couverture longue portée
même en zones très
denses.
Longue portée Données restreintes
< 50 Kb/s. Max 242
octets par message pour
une portée optimisée.
Batterie longue
durée
Jusqu’à 10 ans
sur le même cycle
A l’inverse des réseaux
maillés (ex:
Zigbee/802.15.4), les
réseaux en étoile sont
plus simples à déployer et
contribuent à la frugalité
énergétique du LPWA.
Réseau en étoile Coûts de souscription
faibles
Inférieurs à 1€ par
device par mois
Faible nombre de
stations radio requis
Plusieurs milliers de
capteurs gérés par
une même base
station.
www.vertical-m2m.com/fr
OVERVIEW - Positionnement

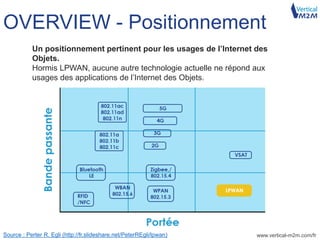

Source : Perter R. Egli (http://fr.slideshare.net/PeterREgli/lpwan)
Un positionnement pertinent pour les usages de l’Internet des
Objets.
Hormis LPWAN, aucune autre technologie actuelle ne répond aux
usages des applications de l’Internet des Objets.
www.vertical-m2m.com/fr

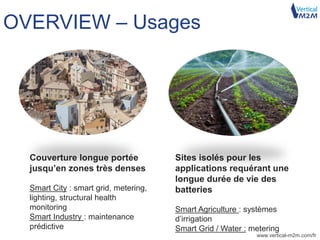

OVERVIEW – Usages
Couverture longue portée
jusqu’en zones très denses
Smart City : smart grid, metering,
lighting, structural health
monitoring
Smart Industry : maintenance
prédictive
Sites isolés pour les
applications requérant une
longue durée de vie des
batteries
Smart Agriculture : systèmes
d’irrigation
Smart Grid / Water : metering
www.vertical-m2m.com/fr
Les deux principales
technologies LPWAN
1. A propos
2. Généralités &
transmission des
données
3. Principes
d’architecture
4. Modèle économique
www.vertical-m2m.com/fr

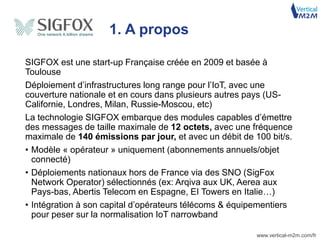

SIGFOX est une start-up Française créée en 2009 et basée à
Toulouse
Déploiement d’infrastructures long range pour l’IoT, avec une
couverture nationale et en cours dans plusieurs autres pays (US-
Californie, Londres, Milan, Russie-Moscou, etc)
La technologie SIGFOX embarque des modules capables d’émettre
des messages de taille maximale de 12 octets, avec une fréquence
maximale de 140 émissions par jour, et avec un débit de 100 bit/s.
• Modèle « opérateur » uniquement (abonnements annuels/objet
connecté)
• Déploiements nationaux hors de France via des SNO (SigFox
Network Operator) sélectionnés (ex: Arqiva aux UK, Aerea aux
Pays-bas, Abertis Telecom en Espagne, EI Towers en Italie…)
• Intégration à son capital d’opérateurs télécoms & équipementiers
pour peser sur la normalisation IoT narrowband
1. A propos
www.vertical-m2m.com/fr

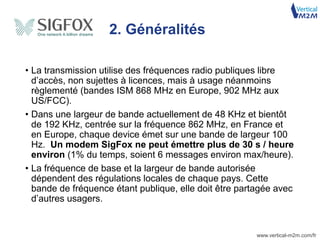

• La transmission utilise des fréquences radio publiques libre
d’accès, non sujettes à licences, mais à usage néanmoins
règlementé (bandes ISM 868 MHz en Europe, 902 MHz aux
US/FCC).
• Dans une largeur de bande actuellement de 48 KHz et bientôt
de 192 KHz, centrée sur la fréquence 862 MHz, en France et
en Europe, chaque device émet sur une bande de largeur 100
Hz. Un modem SigFox ne peut émettre plus de 30 s / heure
environ (1% du temps, soient 6 messages environ max/heure).
• La fréquence de base et la largeur de bande autorisée
dépendent des régulations locales de chaque pays. Cette
bande de fréquence étant publique, elle doit être partagée avec
d’autres usagers.
2. Généralités
www.vertical-m2m.com/fr

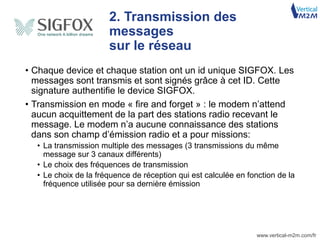

2. Transmission des
messages
sur le réseau
• Chaque device et chaque station ont un id unique SIGFOX. Les
messages sont transmis et sont signés grâce à cet ID. Cette
signature authentifie le device SIGFOX.
• Transmission en mode « fire and forget » : le modem n’attend
aucun acquittement de la part des stations radio recevant le
message. Le modem n’a aucune connaissance des stations
dans son champ d’émission radio et a pour missions:
• La transmission multiple des messages (3 transmissions du même
message sur 3 canaux différents)
• Le choix des fréquences de transmission
• Le choix de la fréquence de réception qui est calculée en fonction de la
fréquence utilisée pour sa dernière émission
www.vertical-m2m.com/fr

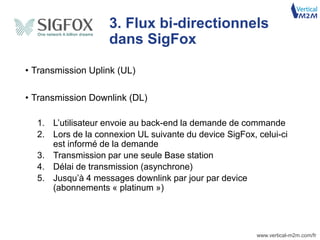

• Transmission Uplink (UL)
• Transmission Downlink (DL)
1. L’utilisateur envoie au back-end la demande de commande
2. Lors de la connexion UL suivante du device SigFox, celui-ci
est informé de la demande
3. Transmission par une seule Base station
4. Délai de transmission (asynchrone)
5. Jusqu’à 4 messages downlink par jour par device
(abonnements « platinum »)
3. Flux bi-directionnels
dans SigFox
www.vertical-m2m.com/fr

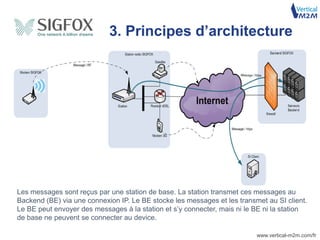

Les messages sont reçus par une station de base. La station transmet ces messages au
Backend (BE) via une connexion IP. Le BE stocke les messages et les transmet au SI client.
Le BE peut envoyer des messages à la station et s’y connecter, mais ni le BE ni la station
de base ne peuvent se connecter au device.
3. Principes d’architecture
www.vertical-m2m.com/fr
• Un modèle économique fondé sur des abonnements par device
connecté (4 niveaux)
• Royalties auprès des opérateurs proposant le réseau SIGFOX
• Modèle opérateur direct (en France et aux USA)
• Variables de la tarification actuelle SIGFOX
• Volume total de devices connectés (paliers tarifaires)
• Profil de trafic / device (nombre de messages maximum en
uplink / en downlink)
• Durée du contrat d’abonnement (impact = frais d’activation à
payer pour chaque contrat)
• De < 1 € ht/an/objet à 7 € ht/an/objet connecté + frais
d’activation/device/contrat
4. Modèle économique
www.vertical-m2m.com/fr
• Technologie et protocole développés par SEMTECH (www.semtech.com) à
partir d’une technologie Française (rachat de Cycleo en 2012)
• LoRa = Long Range => portée accrue et robustesse
• LoRa Alliance (créée fin 2014, > 200 membres en Février 2016 pour
supporter les specifications techniques)
• 2 versions successives du protocole, LoRA point-à-point (LoRA MAC) et
LoRAWAN 1.0 (release Janvier 2015)
• 3 classes de devices LoRAWan: A, B, C*
• Classe A: Bi-directional end-devices
• Classe B: Bi-directional end-devices with scheduled receive slots
• Classe C: Bi-directional end-devices with maximal receive slots
• Les chipsets existent en unidirectionnel (bande 860 – 1020 MHz) ou
bidirectionnel (High Band – 860-960MHz et Low Band – 169-510MHz) et
sont uniquement, pour le moment, pourvu par Semtech.
• Identifiant des end-devices: IEEE EUI64 format
1. A propos
www.vertical-m2m.com/fr

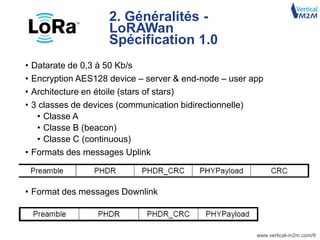

• Datarate de 0,3 à 50 Kb/s
• Encryption AES128 device – server & end-node – user app
• Architecture en étoile (stars of stars)
• 3 classes de devices (communication bidirectionnelle)
• Classe A
• Classe B (beacon)
• Classe C (continuous)
• Formats des messages Uplink
• Format des messages Downlink
2. Généralités -
LoRAWan
Spécification 1.0
www.vertical-m2m.com/fr

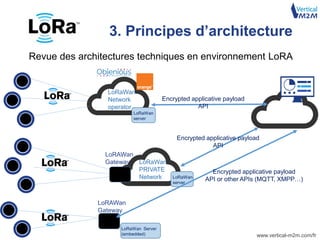

Revue des architectures techniques en environnement LoRA
LoRAWan
Gateway
LoRaWan
Network
operator
LoRaWan
server
LoRaWan Server
(embedded)
LoRAWan
Gateway
LoRaWan
server
LoRaWan
PRIVATE
Network
Encrypted applicative payload
API
Encrypted applicative payload
API
Encrypted applicative payload
API or other APIs (MQTT, XMPP…)
3. Principes d’architecture
www.vertical-m2m.com/fr

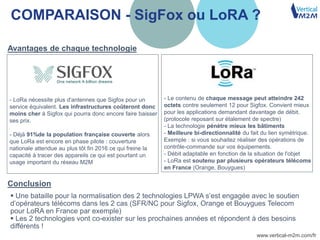

COMPARAISON - SigFox ou LoRA ?
15
- LoRa nécessite plus d'antennes que Sigfox pour un
service équivalent. Les infrastructures coûteront donc
moins cher à Sigfox qui pourra donc encore faire baisser
ses prix.
- Déjà 91%de la population française couverte alors
que LoRa est encore en phase pilote : couverture
nationale attendue au plus tôt fin 2016 ce qui freine la
capacité à tracer des appareils ce qui est pourtant un
usage important du réseau M2M
- Le contenu de chaque message peut atteindre 242
octets contre seulement 12 pour Sigfox. Convient mieux
pour les applications demandant davantage de débit.
(protocole reposant sur étalement de spectre)
- La technologie pénètre mieux les bâtiments
- Meilleure bi-directionnalité du fait du lien symétrique.
Exemple : si vous souhaitez réaliser des opérations de
contrôle-commande sur vos équipements.
- Débit adaptable en fonction de la situation de l'objet
- LoRa est soutenu par plusieurs opérateurs télécoms
en France (Orange, Bouygues)
 Une bataille pour la normalisation des 2 technologies LPWA s’est engagée avec le soutien
d’opérateurs télécoms dans les 2 cas (SFR/NC pour Sigfox, Orange et Bouygues Telecom
pour LoRA en France par exemple)
 Les 2 technologies vont co-exister sur les prochaines années et répondent à des besoins
différents !
Avantages de chaque technologie
Conclusion
www.vertical-m2m.com/fr

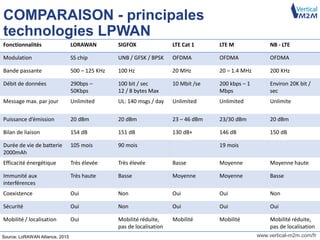

COMPARAISON - principales
technologies LPWAN
Source: LoRAWAN Alliance, 2015
Fonctionnalités LORAWAN SIGFOX LTE Cat 1 LTE M NB - LTE
Modulation SS chip UNB / GFSK / BPSK OFDMA OFDMA OFDMA
Bande passante 500 – 125 KHz 100 Hz 20 MHz 20 – 1.4 MHz 200 KHz
Débit de données 290bps –
50Kbps
100 bit / sec
12 / 8 bytes Max
10 Mbit /se 200 kbps – 1
Mbps
Environ 20K bit /
sec
Message max. par jour Unlimited UL: 140 msgs / day Unlimited Unlimited Unlimite
Puissance d’émission 20 dBm 20 dBm 23 – 46 dBm 23/30 dBm 20 dBm
Bilan de liaison 154 dB 151 dB 130 dB+ 146 dB 150 dB
Durée de vie de batterie
2000mAh
105 mois 90 mois 19 mois
Efficacité énergétique Très élevée Très élevée Basse Moyenne Moyenne haute
Immunité aux
interférences
Très haute Basse Moyenne Moyenne Basse
Coexistence Oui Non Oui Oui Non
Sécurité Oui Non Oui Oui Oui
Mobilité / localisation Oui Mobilité réduite,
pas de localisation
Mobilité Mobilité Mobilité réduite,
pas de localisation
www.vertical-m2m.com/fr
Approche de Vertical M2M
sur le LPWAN
www.vertical-m2m.com/fr

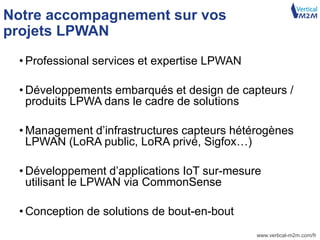

Notre accompagnement sur vos
projets LPWAN
• Professional services et expertise LPWAN
• Développements embarqués et design de capteurs /
produits LPWA dans le cadre de solutions
• Management d’infrastructures capteurs hétérogènes
LPWAN (LoRA public, LoRA privé, Sigfox…)
• Développement d’applications IoT sur-mesure
utilisant le LPWAN via CommonSense
• Conception de solutions de bout-en-bout
www.vertical-m2m.com/fr
• Maîtrise unique de l’ensemble du spectre LPWA
Professional services et expertise sur
solutions de connectivité IoT / LPWAN
• Agnostiques en termes de technologies IoT
Partenaire SIGFOX
IoT platform provider
depuis mars 2016.
https://partners.sigfox.com/compani
es/vertical-m2m
OneM2M Workshop, ETSI’s headquarters,
• Experts reconnus en multi-
technologies IoT & training
sessions techniques depuis
2014
Turnkey Smart city service platform using LPWAN (LoRa) and
oneM2M API
http://www.etsi.org/news-events/events/966-2015-12-etsi-m2m-
workshop-2015-featuring-onem2m
Animateur en France de l’initiative LORA
1 des seuls experts reconnus
Multitech LORA au monde!
http://www.multitech.com/landing-pages/events/campaigns/promotions/partner-
programs/masters-program/masters-
program?pimcore_preview=true&time=1472580165002
www.vertical-m2m.com/fr

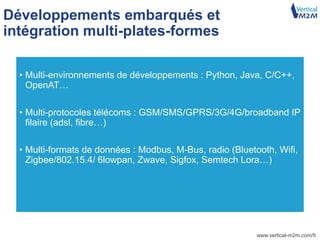

Développements embarqués et
intégration multi-plates-formes
• Multi-environnements de développements : Python, Java, C/C++,
OpenAT…
• Multi-protocoles télécoms : GSM/SMS/GPRS/3G/4G/broadband IP
filaire (adsl, fibre…)
• Multi-formats de données : Modbus, M-Bus, radio (Bluetooth, Wifi,
Zigbee/802.15.4/ 6lowpan, Zwave, Sigfox, Semtech Lora…)
www.vertical-m2m.com/fr
Management d’infrastructures LPWAN
hétérogènes avec CommonSense
www.vertical-m2m.com/fr
L’infrastructure logicielle CommonSense
www.vertical-m2m.com/fr
Développement d’applications
M2M/IoT
•Infrastructure
logicielle
CommonSense
•Module DEA et API
pour le
développement
d’applications
•Applications sur
étagère
http://www.vertical-m2m.net/emailing/video/kfa-
data-and-statistics.mp4
http://www.vertical-m2m.net/emailing/video/cst-
equipements_maintenance_commandes.mp4
Surveiller et
s'assurer de la
bonne performance
des opérations
Télé-gérer vos
équipements à
distance
Pour plus de détails
visitez :
http://www.vertical-
m2m.com/fr/common
sense-plateforme-iot
Exemples
www.vertical-m2m.com/fr
Conception de solutions de bout-en-bout –
exemple: SmartEnergy, SmartBuilding et
SmartHome
Offres SmartBuilding:
OneSense Energy
et U-shine (ENR) depuis 2012
Nombreux projets réalisés dans le domaine de l’Energie :
Offre SmartHome
depuis 2014
www.vertical-m2m.com/fr
Contactez-nous pour vos projets LoRa ou SIGFOX
Maurice Zembra mzembra@vertical-m2m.com
Robert Vivanco rvivanco@vertical-m2m.com
Téléphone : +33 (0)1 43 15 69 85
www.vertical-m2m.com/fr
Twitter : @VerticalM2M
LinkedIn :
https://www.linkedin.com/company/vertical-m2m

Contenu connexe

Tendances

Réseaux sans fil wifi et bluetooth
Réseaux sans fil wifi et bluetoothRéseaux sans fil wifi et bluetooth
Réseaux sans fil wifi et bluetooth
benouini rachid

Système de supervision des réseaux de capteurs sans fil
Système de supervision des réseaux de capteurs sans filSystème de supervision des réseaux de capteurs sans fil
Système de supervision des réseaux de capteurs sans fil
Samia HJ

LTE Presentation [French]
LTE Presentation [French] LTE Presentation [French]
LTE Presentation [French]
Assia Mounir

Cahier de tests génériques pour interconnexion ip sur interface SIP des servi...
Cahier de tests génériques pour interconnexion ip sur interface SIP des servi...Cahier de tests génériques pour interconnexion ip sur interface SIP des servi...
Cahier de tests génériques pour interconnexion ip sur interface SIP des servi...
Fédération Française des Télécoms

Présentation 5 g
Présentation 5 gPrésentation 5 g
Présentation 5 g
Maxime Orefice

Réseau lora
Réseau loraRéseau lora
Réseau lora
IoT Tunisia

Présentation cloud computing
Présentation cloud computingPrésentation cloud computing
Présentation cloud computing
Cynapsys It Hotspot

Présentation UMTS
Présentation UMTSPrésentation UMTS
Présentation UMTS
Cynapsys It Hotspot

IoT (M2M) - Big Data - Analyses : Simulation et Démonstration
IoT (M2M) - Big Data - Analyses : Simulation et DémonstrationIoT (M2M) - Big Data - Analyses : Simulation et Démonstration
IoT (M2M) - Big Data - Analyses : Simulation et Démonstration
CHAKER ALLAOUI

Internet des objets (IoT)
Internet des objets (IoT)Internet des objets (IoT)
Internet des objets (IoT)
bruno-dambrun

Mini projet de reseaux de communication
Mini projet  de reseaux de communicationMini projet  de reseaux de communication
Mini projet de reseaux de communicationOlga Ambani

raspberry pi
 raspberry pi raspberry pi
raspberry pi
TECOS

Alphorm.com Formation CCNP ENCOR 350-401 (3of8) : Sans Fil
Alphorm.com Formation CCNP ENCOR 350-401 (3of8) : Sans FilAlphorm.com Formation CCNP ENCOR 350-401 (3of8) : Sans Fil
Alphorm.com Formation CCNP ENCOR 350-401 (3of8) : Sans Fil
Alphorm

Projet fibre optique master 1 télécom & réseaux
Projet fibre optique master 1 télécom & réseauxProjet fibre optique master 1 télécom & réseaux
Projet fibre optique master 1 télécom & réseaux
Cheikh Tidiane DIABANG

long term evolution Lte 4g
 long term evolution Lte 4g  long term evolution Lte 4g
long term evolution Lte 4g
abderrahim annou

Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...
Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...
Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...
Ayoub Rouzi

Sécurité des réseaux sans fil WIFI
Sécurité des réseaux sans fil WIFISécurité des réseaux sans fil WIFI
Sécurité des réseaux sans fil WIFI
Soukaina Boujadi

Tp 1 transmission de donné inisiallisation à simulink matlab
Tp 1 transmission de donné inisiallisation à simulink matlabTp 1 transmission de donné inisiallisation à simulink matlab
Tp 1 transmission de donné inisiallisation à simulink matlabhamdinho

Introduction à l'IOT (Internet des objets) - Thomas DARIEL (PramaTALK)
Introduction à l'IOT (Internet des objets) - Thomas DARIEL (PramaTALK)Introduction à l'IOT (Internet des objets) - Thomas DARIEL (PramaTALK)
Introduction à l'IOT (Internet des objets) - Thomas DARIEL (PramaTALK)
Pramana


Tendances (20)

Réseaux sans fil wifi et bluetooth
Réseaux sans fil wifi et bluetoothRéseaux sans fil wifi et bluetooth
Réseaux sans fil wifi et bluetooth

Système de supervision des réseaux de capteurs sans fil
Système de supervision des réseaux de capteurs sans filSystème de supervision des réseaux de capteurs sans fil
Système de supervision des réseaux de capteurs sans fil

LTE Presentation [French]
LTE Presentation [French] LTE Presentation [French]
LTE Presentation [French]

Cahier de tests génériques pour interconnexion ip sur interface SIP des servi...
Cahier de tests génériques pour interconnexion ip sur interface SIP des servi...Cahier de tests génériques pour interconnexion ip sur interface SIP des servi...
Cahier de tests génériques pour interconnexion ip sur interface SIP des servi...

Présentation 5 g
Présentation 5 gPrésentation 5 g
Présentation 5 g

Réseau lora
Réseau loraRéseau lora
Réseau lora

Présentation cloud computing
Présentation cloud computingPrésentation cloud computing
Présentation cloud computing

Présentation UMTS
Présentation UMTSPrésentation UMTS
Présentation UMTS

IoT (M2M) - Big Data - Analyses : Simulation et Démonstration
IoT (M2M) - Big Data - Analyses : Simulation et DémonstrationIoT (M2M) - Big Data - Analyses : Simulation et Démonstration
IoT (M2M) - Big Data - Analyses : Simulation et Démonstration

Internet des objets (IoT)
Internet des objets (IoT)Internet des objets (IoT)
Internet des objets (IoT)

Mini projet de reseaux de communication
Mini projet  de reseaux de communicationMini projet  de reseaux de communication
Mini projet de reseaux de communication

raspberry pi
 raspberry pi raspberry pi
raspberry pi

Alphorm.com Formation CCNP ENCOR 350-401 (3of8) : Sans Fil
Alphorm.com Formation CCNP ENCOR 350-401 (3of8) : Sans FilAlphorm.com Formation CCNP ENCOR 350-401 (3of8) : Sans Fil
Alphorm.com Formation CCNP ENCOR 350-401 (3of8) : Sans Fil

Projet fibre optique master 1 télécom & réseaux
Projet fibre optique master 1 télécom & réseauxProjet fibre optique master 1 télécom & réseaux
Projet fibre optique master 1 télécom & réseaux

05c reseaux-sans-fil
05c reseaux-sans-fil05c reseaux-sans-fil
05c reseaux-sans-fil

long term evolution Lte 4g
 long term evolution Lte 4g  long term evolution Lte 4g
long term evolution Lte 4g

Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...
Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...
Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...

Sécurité des réseaux sans fil WIFI
Sécurité des réseaux sans fil WIFISécurité des réseaux sans fil WIFI
Sécurité des réseaux sans fil WIFI

Tp 1 transmission de donné inisiallisation à simulink matlab
Tp 1 transmission de donné inisiallisation à simulink matlabTp 1 transmission de donné inisiallisation à simulink matlab
Tp 1 transmission de donné inisiallisation à simulink matlab

Introduction à l'IOT (Internet des objets) - Thomas DARIEL (PramaTALK)
Introduction à l'IOT (Internet des objets) - Thomas DARIEL (PramaTALK)Introduction à l'IOT (Internet des objets) - Thomas DARIEL (PramaTALK)
Introduction à l'IOT (Internet des objets) - Thomas DARIEL (PramaTALK)


Similaire à Comprendre les technologies LPWA (SIGFOX et LoRa)

Masterclass : Les opportunités de la 5G
Masterclass : Les opportunités de la 5GMasterclass : Les opportunités de la 5G
Masterclass : Les opportunités de la 5G
FrenchTechCentral

Internet des Objets
Internet des ObjetsInternet des Objets
Internet des Objets
IEEE 802

PowerPoint Techno large bandes LP3.pptx
PowerPoint Techno large bandes LP3.pptxPowerPoint Techno large bandes LP3.pptx
PowerPoint Techno large bandes LP3.pptx
TninFofana

Synthèse des Réseaux
Synthèse des RéseauxSynthèse des Réseaux
Synthèse des Réseaux
Paulin CHOUDJA

2- la technologie 4G.pptxsssssssssssssss
2- la technologie 4G.pptxsssssssssssssss2- la technologie 4G.pptxsssssssssssssss
2- la technologie 4G.pptxsssssssssssssss
mohamedsaidi212001

La technique de transmission OFDM
La technique de transmission OFDMLa technique de transmission OFDM
La technique de transmission OFDM
Chiheb Ouaghlani

4G.pdf
4G.pdf4G.pdf
4G.pdf
JasserKouki5

عرض تقديمي1.pptx
عرض تقديمي1.pptxعرض تقديمي1.pptx
عرض تقديمي1.pptx
ChamsAissaoui

Perspectives sur la 5G NR et la couverture in-building 5G multi-opérateurs
Perspectives sur la 5G NR et la couverture in-building 5G multi-opérateursPerspectives sur la 5G NR et la couverture in-building 5G multi-opérateurs
Perspectives sur la 5G NR et la couverture in-building 5G multi-opérateurs
Edouard DEBERDT

802.11ac.pptx
802.11ac.pptx802.11ac.pptx
802.11ac.pptx
AmiraKebache

develleldllfllgsrlhdlhldlhldrhldrlhdlhldrlh
develleldllfllgsrlhdlhldlhldrhldrlhdlhldrlhdevelleldllfllgsrlhdlhldlhldrhldrlhdlhldrlh
develleldllfllgsrlhdlhldlhldrhldrlhdlhldrlh
mbocktina

Capteurs
CapteursCapteurs
Capteurs
TestyTesty3

CM2-TD1_-_Topologie_et_Supports_de_transmission.pdf
CM2-TD1_-_Topologie_et_Supports_de_transmission.pdfCM2-TD1_-_Topologie_et_Supports_de_transmission.pdf
CM2-TD1_-_Topologie_et_Supports_de_transmission.pdf
docteurgyneco1

R&s 10 juin 2015 orange arnaud
R&s 10 juin 2015 orange arnaudR&s 10 juin 2015 orange arnaud
R&s 10 juin 2015 orange arnaud
Reseauxetservicestpa


Similaire à Comprendre les technologies LPWA (SIGFOX et LoRa) (20)

Umts et wan
Umts et wanUmts et wan
Umts et wan

Masterclass : Les opportunités de la 5G
Masterclass : Les opportunités de la 5GMasterclass : Les opportunités de la 5G
Masterclass : Les opportunités de la 5G

Internet des Objets
Internet des ObjetsInternet des Objets
Internet des Objets

PowerPoint Techno large bandes LP3.pptx
PowerPoint Techno large bandes LP3.pptxPowerPoint Techno large bandes LP3.pptx
PowerPoint Techno large bandes LP3.pptx

Synthèse des Réseaux
Synthèse des RéseauxSynthèse des Réseaux
Synthèse des Réseaux

2- la technologie 4G.pptxsssssssssssssss
2- la technologie 4G.pptxsssssssssssssss2- la technologie 4G.pptxsssssssssssssss
2- la technologie 4G.pptxsssssssssssssss

La technique de transmission OFDM
La technique de transmission OFDMLa technique de transmission OFDM
La technique de transmission OFDM

4G.pdf
4G.pdf4G.pdf
4G.pdf

X dsl
X dslX dsl
X dsl

عرض تقديمي1.pptx
عرض تقديمي1.pptxعرض تقديمي1.pptx
عرض تقديمي1.pptx

Perspectives sur la 5G NR et la couverture in-building 5G multi-opérateurs
Perspectives sur la 5G NR et la couverture in-building 5G multi-opérateursPerspectives sur la 5G NR et la couverture in-building 5G multi-opérateurs
Perspectives sur la 5G NR et la couverture in-building 5G multi-opérateurs

802.11ac.pptx
802.11ac.pptx802.11ac.pptx
802.11ac.pptx

develleldllfllgsrlhdlhldlhldrhldrlhdlhldrlh
develleldllfllgsrlhdlhldlhldrhldrlhdlhldrlhdevelleldllfllgsrlhdlhldlhldrhldrlhdlhldrlh
develleldllfllgsrlhdlhldlhldrhldrlhdlhldrlh

Adsl
AdslAdsl
Adsl

Capteurs
CapteursCapteurs
Capteurs

Lte projet
Lte projetLte projet
Lte projet

4 g evolution
4 g evolution4 g evolution
4 g evolution

CM2-TD1_-_Topologie_et_Supports_de_transmission.pdf
CM2-TD1_-_Topologie_et_Supports_de_transmission.pdfCM2-TD1_-_Topologie_et_Supports_de_transmission.pdf
CM2-TD1_-_Topologie_et_Supports_de_transmission.pdf

R&s 10 juin 2015 orange arnaud
R&s 10 juin 2015 orange arnaudR&s 10 juin 2015 orange arnaud
R&s 10 juin 2015 orange arnaud

Projet Rnis
Projet RnisProjet Rnis
Projet Rnis


Dernier

Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
OCTO Technology

Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024
UNITECBordeaux

OCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO TALKS : 4 Tech Trends du Software Engineering.pdfOCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO Technology

Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
OCTO Technology

De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'universitéDe l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
Université de Franche-Comté

Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Laurent Speyser


Dernier (6)

Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...

Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024

OCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO TALKS : 4 Tech Trends du Software Engineering.pdfOCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO TALKS : 4 Tech Trends du Software Engineering.pdf

Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...

De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'universitéDe l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université

Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)


Comprendre les technologies LPWA (SIGFOX et LoRa)

  • 1. www.vertical-m2m.com/fr • Overview • Les deux principales technologies • Comparaison • Notre approche sur le LPWA Aperçu des technologies IoT LPWAN (Low Power Wide Area Network) SIGFOX et LoRa 06/2016
  • 2. www.vertical-m2m.com/fr OVERVIEW - Caractéristiques Couverture longue portée même en zones très denses. Longue portée Données restreintes < 50 Kb/s. Max 242 octets par message pour une portée optimisée. Batterie longue durée Jusqu’à 10 ans sur le même cycle A l’inverse des réseaux maillés (ex: Zigbee/802.15.4), les réseaux en étoile sont plus simples à déployer et contribuent à la frugalité énergétique du LPWA. Réseau en étoile Coûts de souscription faibles Inférieurs à 1€ par device par mois Faible nombre de stations radio requis Plusieurs milliers de capteurs gérés par une même base station.
  • 3. www.vertical-m2m.com/fr OVERVIEW - Positionnement Source : Perter R. Egli (http://fr.slideshare.net/PeterREgli/lpwan) Un positionnement pertinent pour les usages de l’Internet des Objets. Hormis LPWAN, aucune autre technologie actuelle ne répond aux usages des applications de l’Internet des Objets.
  • 4. www.vertical-m2m.com/fr OVERVIEW – Usages Couverture longue portée jusqu’en zones très denses Smart City : smart grid, metering, lighting, structural health monitoring Smart Industry : maintenance prédictive Sites isolés pour les applications requérant une longue durée de vie des batteries Smart Agriculture : systèmes d’irrigation Smart Grid / Water : metering
  • 5. www.vertical-m2m.com/fr Les deux principales technologies LPWAN 1. A propos 2. Généralités & transmission des données 3. Principes d’architecture 4. Modèle économique
  • 6. www.vertical-m2m.com/fr SIGFOX est une start-up Française créée en 2009 et basée à Toulouse Déploiement d’infrastructures long range pour l’IoT, avec une couverture nationale et en cours dans plusieurs autres pays (US- Californie, Londres, Milan, Russie-Moscou, etc) La technologie SIGFOX embarque des modules capables d’émettre des messages de taille maximale de 12 octets, avec une fréquence maximale de 140 émissions par jour, et avec un débit de 100 bit/s. • Modèle « opérateur » uniquement (abonnements annuels/objet connecté) • Déploiements nationaux hors de France via des SNO (SigFox Network Operator) sélectionnés (ex: Arqiva aux UK, Aerea aux Pays-bas, Abertis Telecom en Espagne, EI Towers en Italie…) • Intégration à son capital d’opérateurs télécoms & équipementiers pour peser sur la normalisation IoT narrowband 1. A propos
  • 7. www.vertical-m2m.com/fr • La transmission utilise des fréquences radio publiques libre d’accès, non sujettes à licences, mais à usage néanmoins règlementé (bandes ISM 868 MHz en Europe, 902 MHz aux US/FCC). • Dans une largeur de bande actuellement de 48 KHz et bientôt de 192 KHz, centrée sur la fréquence 862 MHz, en France et en Europe, chaque device émet sur une bande de largeur 100 Hz. Un modem SigFox ne peut émettre plus de 30 s / heure environ (1% du temps, soient 6 messages environ max/heure). • La fréquence de base et la largeur de bande autorisée dépendent des régulations locales de chaque pays. Cette bande de fréquence étant publique, elle doit être partagée avec d’autres usagers. 2. Généralités
  • 8. www.vertical-m2m.com/fr 2. Transmission des messages sur le réseau • Chaque device et chaque station ont un id unique SIGFOX. Les messages sont transmis et sont signés grâce à cet ID. Cette signature authentifie le device SIGFOX. • Transmission en mode « fire and forget » : le modem n’attend aucun acquittement de la part des stations radio recevant le message. Le modem n’a aucune connaissance des stations dans son champ d’émission radio et a pour missions: • La transmission multiple des messages (3 transmissions du même message sur 3 canaux différents) • Le choix des fréquences de transmission • Le choix de la fréquence de réception qui est calculée en fonction de la fréquence utilisée pour sa dernière émission
  • 9. www.vertical-m2m.com/fr • Transmission Uplink (UL) • Transmission Downlink (DL) 1. L’utilisateur envoie au back-end la demande de commande 2. Lors de la connexion UL suivante du device SigFox, celui-ci est informé de la demande 3. Transmission par une seule Base station 4. Délai de transmission (asynchrone) 5. Jusqu’à 4 messages downlink par jour par device (abonnements « platinum ») 3. Flux bi-directionnels dans SigFox
  • 10. www.vertical-m2m.com/fr Les messages sont reçus par une station de base. La station transmet ces messages au Backend (BE) via une connexion IP. Le BE stocke les messages et les transmet au SI client. Le BE peut envoyer des messages à la station et s’y connecter, mais ni le BE ni la station de base ne peuvent se connecter au device. 3. Principes d’architecture
  • 11. www.vertical-m2m.com/fr • Un modèle économique fondé sur des abonnements par device connecté (4 niveaux) • Royalties auprès des opérateurs proposant le réseau SIGFOX • Modèle opérateur direct (en France et aux USA) • Variables de la tarification actuelle SIGFOX • Volume total de devices connectés (paliers tarifaires) • Profil de trafic / device (nombre de messages maximum en uplink / en downlink) • Durée du contrat d’abonnement (impact = frais d’activation à payer pour chaque contrat) • De < 1 € ht/an/objet à 7 € ht/an/objet connecté + frais d’activation/device/contrat 4. Modèle économique
  • 12. www.vertical-m2m.com/fr • Technologie et protocole développés par SEMTECH (www.semtech.com) à partir d’une technologie Française (rachat de Cycleo en 2012) • LoRa = Long Range => portée accrue et robustesse • LoRa Alliance (créée fin 2014, > 200 membres en Février 2016 pour supporter les specifications techniques) • 2 versions successives du protocole, LoRA point-à-point (LoRA MAC) et LoRAWAN 1.0 (release Janvier 2015) • 3 classes de devices LoRAWan: A, B, C* • Classe A: Bi-directional end-devices • Classe B: Bi-directional end-devices with scheduled receive slots • Classe C: Bi-directional end-devices with maximal receive slots • Les chipsets existent en unidirectionnel (bande 860 – 1020 MHz) ou bidirectionnel (High Band – 860-960MHz et Low Band – 169-510MHz) et sont uniquement, pour le moment, pourvu par Semtech. • Identifiant des end-devices: IEEE EUI64 format 1. A propos
  • 13. www.vertical-m2m.com/fr • Datarate de 0,3 à 50 Kb/s • Encryption AES128 device – server & end-node – user app • Architecture en étoile (stars of stars) • 3 classes de devices (communication bidirectionnelle) • Classe A • Classe B (beacon) • Classe C (continuous) • Formats des messages Uplink • Format des messages Downlink 2. Généralités - LoRAWan Spécification 1.0
  • 14. www.vertical-m2m.com/fr Revue des architectures techniques en environnement LoRA LoRAWan Gateway LoRaWan Network operator LoRaWan server LoRaWan Server (embedded) LoRAWan Gateway LoRaWan server LoRaWan PRIVATE Network Encrypted applicative payload API Encrypted applicative payload API Encrypted applicative payload API or other APIs (MQTT, XMPP…) 3. Principes d’architecture
  • 15. www.vertical-m2m.com/fr COMPARAISON - SigFox ou LoRA ? 15 - LoRa nécessite plus d'antennes que Sigfox pour un service équivalent. Les infrastructures coûteront donc moins cher à Sigfox qui pourra donc encore faire baisser ses prix. - Déjà 91%de la population française couverte alors que LoRa est encore en phase pilote : couverture nationale attendue au plus tôt fin 2016 ce qui freine la capacité à tracer des appareils ce qui est pourtant un usage important du réseau M2M - Le contenu de chaque message peut atteindre 242 octets contre seulement 12 pour Sigfox. Convient mieux pour les applications demandant davantage de débit. (protocole reposant sur étalement de spectre) - La technologie pénètre mieux les bâtiments - Meilleure bi-directionnalité du fait du lien symétrique. Exemple : si vous souhaitez réaliser des opérations de contrôle-commande sur vos équipements. - Débit adaptable en fonction de la situation de l'objet - LoRa est soutenu par plusieurs opérateurs télécoms en France (Orange, Bouygues)  Une bataille pour la normalisation des 2 technologies LPWA s’est engagée avec le soutien d’opérateurs télécoms dans les 2 cas (SFR/NC pour Sigfox, Orange et Bouygues Telecom pour LoRA en France par exemple)  Les 2 technologies vont co-exister sur les prochaines années et répondent à des besoins différents ! Avantages de chaque technologie Conclusion
  • 16. www.vertical-m2m.com/fr COMPARAISON - principales technologies LPWAN Source: LoRAWAN Alliance, 2015 Fonctionnalités LORAWAN SIGFOX LTE Cat 1 LTE M NB - LTE Modulation SS chip UNB / GFSK / BPSK OFDMA OFDMA OFDMA Bande passante 500 – 125 KHz 100 Hz 20 MHz 20 – 1.4 MHz 200 KHz Débit de données 290bps – 50Kbps 100 bit / sec 12 / 8 bytes Max 10 Mbit /se 200 kbps – 1 Mbps Environ 20K bit / sec Message max. par jour Unlimited UL: 140 msgs / day Unlimited Unlimited Unlimite Puissance d’émission 20 dBm 20 dBm 23 – 46 dBm 23/30 dBm 20 dBm Bilan de liaison 154 dB 151 dB 130 dB+ 146 dB 150 dB Durée de vie de batterie 2000mAh 105 mois 90 mois 19 mois Efficacité énergétique Très élevée Très élevée Basse Moyenne Moyenne haute Immunité aux interférences Très haute Basse Moyenne Moyenne Basse Coexistence Oui Non Oui Oui Non Sécurité Oui Non Oui Oui Oui Mobilité / localisation Oui Mobilité réduite, pas de localisation Mobilité Mobilité Mobilité réduite, pas de localisation
  • 18. www.vertical-m2m.com/fr Notre accompagnement sur vos projets LPWAN • Professional services et expertise LPWAN • Développements embarqués et design de capteurs / produits LPWA dans le cadre de solutions • Management d’infrastructures capteurs hétérogènes LPWAN (LoRA public, LoRA privé, Sigfox…) • Développement d’applications IoT sur-mesure utilisant le LPWAN via CommonSense • Conception de solutions de bout-en-bout
  • 19. www.vertical-m2m.com/fr • Maîtrise unique de l’ensemble du spectre LPWA Professional services et expertise sur solutions de connectivité IoT / LPWAN • Agnostiques en termes de technologies IoT Partenaire SIGFOX IoT platform provider depuis mars 2016. https://partners.sigfox.com/compani es/vertical-m2m OneM2M Workshop, ETSI’s headquarters, • Experts reconnus en multi- technologies IoT & training sessions techniques depuis 2014 Turnkey Smart city service platform using LPWAN (LoRa) and oneM2M API http://www.etsi.org/news-events/events/966-2015-12-etsi-m2m- workshop-2015-featuring-onem2m Animateur en France de l’initiative LORA 1 des seuls experts reconnus Multitech LORA au monde! http://www.multitech.com/landing-pages/events/campaigns/promotions/partner- programs/masters-program/masters- program?pimcore_preview=true&time=1472580165002
  • 20. www.vertical-m2m.com/fr Développements embarqués et intégration multi-plates-formes • Multi-environnements de développements : Python, Java, C/C++, OpenAT… • Multi-protocoles télécoms : GSM/SMS/GPRS/3G/4G/broadband IP filaire (adsl, fibre…) • Multi-formats de données : Modbus, M-Bus, radio (Bluetooth, Wifi, Zigbee/802.15.4/ 6lowpan, Zwave, Sigfox, Semtech Lora…)

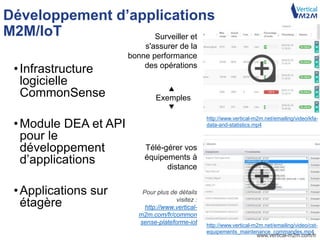

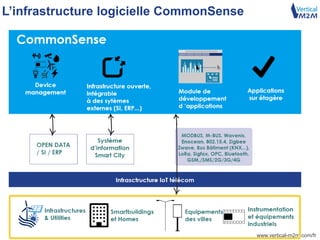

  • 23. www.vertical-m2m.com/fr Développement d’applications M2M/IoT •Infrastructure logicielle CommonSense •Module DEA et API pour le développement d’applications •Applications sur étagère http://www.vertical-m2m.net/emailing/video/kfa- data-and-statistics.mp4 http://www.vertical-m2m.net/emailing/video/cst- equipements_maintenance_commandes.mp4 Surveiller et s'assurer de la bonne performance des opérations Télé-gérer vos équipements à distance Pour plus de détails visitez : http://www.vertical- m2m.com/fr/common sense-plateforme-iot Exemples

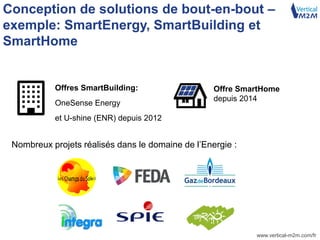

  • 24. www.vertical-m2m.com/fr Conception de solutions de bout-en-bout – exemple: SmartEnergy, SmartBuilding et SmartHome Offres SmartBuilding: OneSense Energy et U-shine (ENR) depuis 2012 Nombreux projets réalisés dans le domaine de l’Energie : Offre SmartHome depuis 2014
  • 25. www.vertical-m2m.com/fr Contactez-nous pour vos projets LoRa ou SIGFOX Maurice Zembra mzembra@vertical-m2m.com Robert Vivanco rvivanco@vertical-m2m.com Téléphone : +33 (0)1 43 15 69 85 www.vertical-m2m.com/fr Twitter : @VerticalM2M LinkedIn : https://www.linkedin.com/company/vertical-m2m
