1. Dossier de stage ARNOULT Matthieu BAC pro mei (maintenance des équipements industrialisés) Tuteur de stage: Mr BIANCHI Référent de stage:Mlle OURAGHI-Mr BATELLI-Mr SZATAN

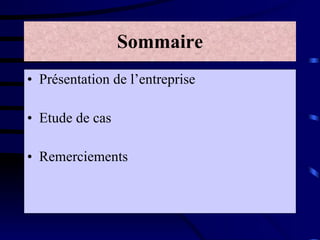

3. Sommaire Présentation de l’entreprise Etude de cas Remerciements

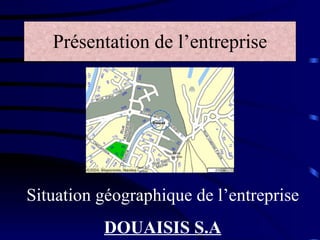

4. Présentation de l’entreprise Situation géographique de l’entreprise DOUAISIS S.A

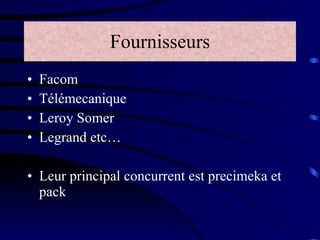

5. Fournisseurs Facom Télémecanique Leroy Somer Legrand etc… Leur principal concurrent est precimeka et pack

6. Moyen de production L’entreprise dispose d’une usine de 7.000 m² dont 5.500m² couverts. Pour la fabrication des axes, nous avons une machine entièrement automatisée à commande numérique. leur parc machine est classique, il se compose de 2 chaînes de montage de rouleaux, d’un ensemble de machines anciennes. L’entreprise a également une unité pour la fabrication des tambours (tours, fraiseuses…) et une unité de fabrication de supports (tôlerie, presse, plieuse, cintreuse, machine à poinçonner…) L’entreprise a investi dans un système informatique complet (commercial, lancement) gestion des stocks, saisies des temps par code barre, prix de revient, compta-analytique, compta-générale, gestion financière, contrôle budgétaire et statistique.

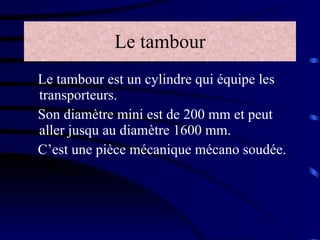

7. Le tambour Le tambour est un cylindre qui équipe les transporteurs. Son diamètre mini est de 200 mm et peut aller jusqu au diamètre 1600 mm. C’est une pièce mécanique mécano soudée.

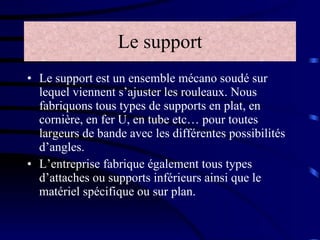

9. Le support Le support est un ensemble mécano soudé sur lequel viennent s’ajuster les rouleaux. Nous fabriquons tous types de supports en plat, en cornière, en fer U, en tube etc… pour toutes largeurs de bande avec les différentes possibilités d’angles. L’entreprise fabrique également tous types d’attaches ou supports inférieurs ainsi que le matériel spécifique ou sur plan.

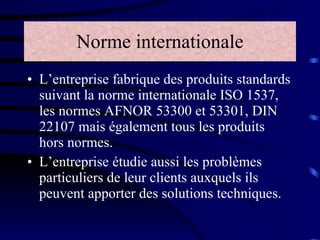

11. Norme internationale L’entreprise fabrique des produits standards suivant la norme internationale ISO 1537, les normes AFNOR 53300 et 53301, DIN 22107 mais également tous les produits hors normes. L’entreprise étudie aussi les problèmes particuliers de leur clients auxquels ils peuvent apporter des solutions techniques.

12. Organisation de l’entreprise L’entreprise comprend différents services que l’on trouve sur l’organigramme joint. Services Généraux:Comptabilité,Secrétariat,Achats. Service commercial Service technique / Contrôle qualité Service réception / Expédition Atelier : Rouleaux, Tambours – Supports.

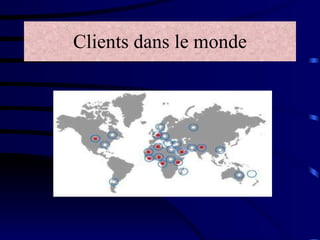

13. Clients dans le monde

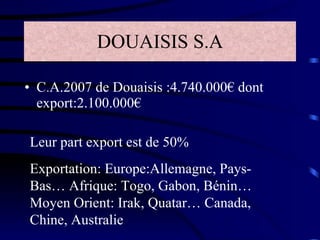

14. DOUAISIS S.A C . A.2007 de Douaisis :4.740.000€ dont export:2.100.000€ Leur part export est de 50% Exportation: Europe:Allemagne, Pays-Bas… Afrique: Togo, Gabon, Bénin… Moyen Orient: Irak, Quatar… Canada, Chine, Australie

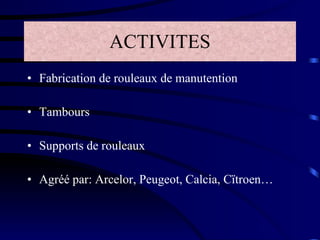

15. ACTIVITES Fabrication de rouleaux de manutention Tambours Supports de rouleaux Agréé par: Arcelor, Peugeot, Calcia, Cïtroen…

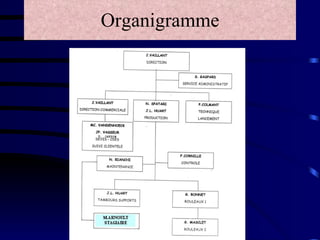

16. Organigramme

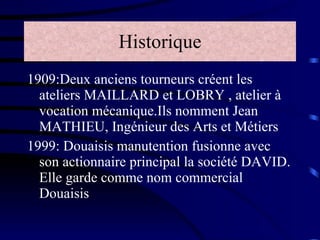

17. Historique 1909:Deux anciens tourneurs créent les ateliers MAILLARD et LOBRY , atelier à vocation mécanique.Ils nomment Jean MATHIEU, Ingénieur des Arts et Métiers 1999: Douaisis manutention fusionne avec son actionnaire principal la société DAVID. Elle garde comme nom commercial Douaisis

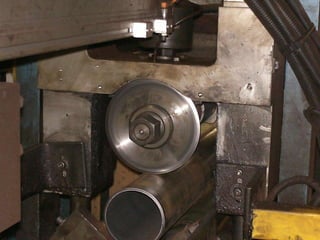

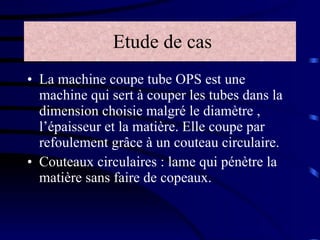

18. Etude de cas La machine coupe tube OPS est une machine qui sert à couper les tubes dans la dimension choisie malgré le diamètre , l’épaisseur et la matière. Elle coupe par refoulement grâce à un couteau circulaire. Couteaux circulaires : lame qui pénètre la matière sans faire de copeaux.

20. Analyse fonctionnelle Couper les tubes Tube non coupé Tube coupé dans la dimension choisi elec pneu meca Chute de tube Coupe tube OPS

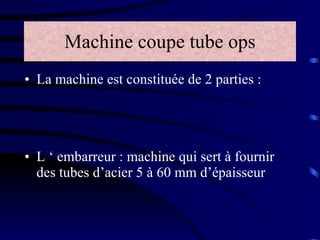

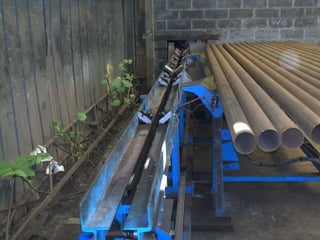

21. Machine coupe tube ops La machine est constituée de 2 parties : L ‘ embarreur : machine qui sert à fournir des tubes d’acier 5 à 60 mm d’épaisseur

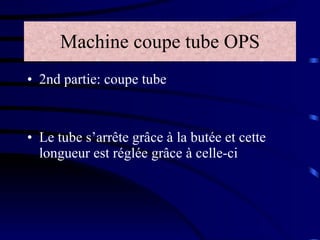

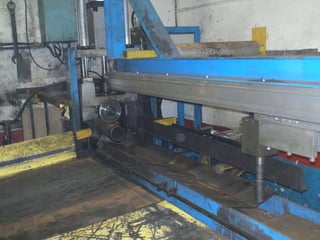

23. Machine coupe tube OPS 2nd partie: coupe tube Le tube s’arrête grâce à la butée et cette longueur est réglée grâce à celle-ci

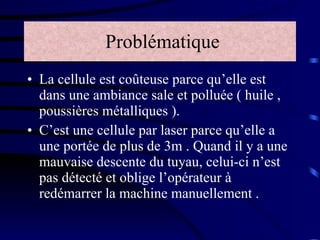

25. Problématique La cellule est coûteuse parce qu’elle est dans une ambiance sale et polluée ( huile , poussières métalliques ). C’est une cellule par laser parce qu’elle a une portée de plus de 3m . Quand il y a une mauvaise descente du tuyau, celui-ci n’est pas détecté et oblige l’opérateur à redémarrer la machine manuellement .

26. Ancienne cellule

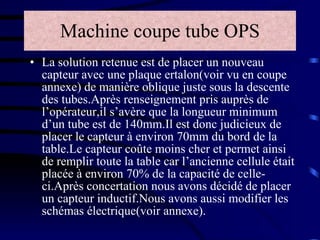

27. Machine coupe tube OPS La solution retenue est de placer un nouveau capteur avec une plaque ertalon(voir vu en coupe annexe) de manière oblique juste sous la descente des tubes.Après renseignement pris auprès de l’opérateur,il s’avère que la longueur minimum d’un tube est de 140mm.Il est donc judicieux de placer le capteur à environ 70mm du bord de la table.Le capteur coûte moins cher et permet ainsi de remplir toute la table car l’ancienne cellule était placée à environ 70% de la capacité de celle-ci.Après concertation nous avons décidé de placer un capteur inductif.Nous avons aussi modifier les schémas électrique(voir annexe).

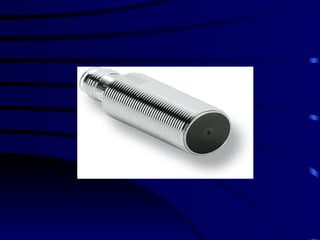

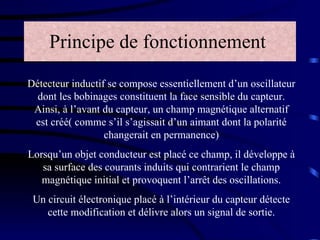

28. Principe de fonctionnement Détecteur inductif se compose essentiellement d’un oscillateur dont les bobinages constituent la face sensible du capteur. Ainsi, à l’avant du capteur, un champ magnétique alternatif est créé( comme s’il s’agissait d’un aimant dont la polarité changerait en permanence) Lorsqu’un objet conducteur est placé ce champ, il développe à sa surface des courants induits qui contrarient le champ magnétique initial et provoquent l’arrêt des oscillations. Un circuit électronique placé à l’intérieur du capteur détecte cette modification et délivre alors un signal de sortie.

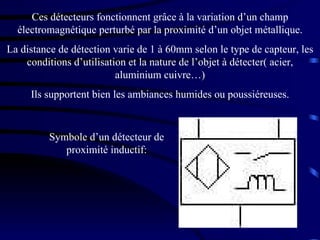

29. Ces détecteurs fonctionnent grâce à la variation d’un champ électromagnétique perturbé par la proximité d’un objet métallique. La distance de détection varie de 1 à 60mm selon le type de capteur, les conditions d’utilisation et la nature de l’objet à détecter( acier, aluminium cuivre…) Ils supportent bien les ambiances humides ou poussiéreuses. Symbole d’un détecteur de proximité inductif:

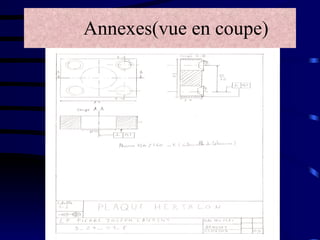

31. Annexes(vue en coupe)

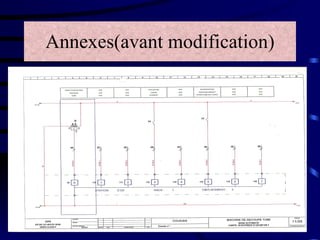

32. Annexes(avant modification)

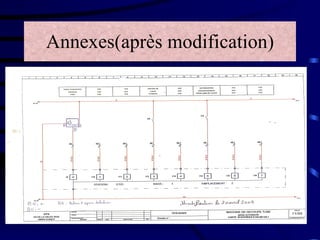

33. Annexes(après modification)

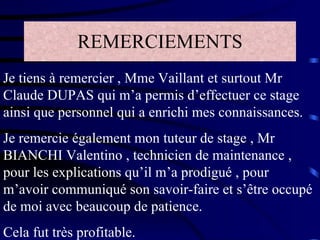

34. REMERCIEMENTS Je tiens à remercier , Mme Vaillant et surtout Mr Claude DUPAS qui m’a permis d’effectuer ce stage ainsi que personnel qui a enrichi mes connaissances. Je remercie également mon tuteur de stage , Mr BIANCHI Valentino , technicien de maintenance , pour les explications qu’il m’a prodigué , pour m’avoir communiqué son savoir-faire et s’être occupé de moi avec beaucoup de patience. Cela fut très profitable.
