Engins de levage.pptx
- 1. Les engins de levage Annéeuniversitaire: 2022-2023
- 3.
- 4. Le poids maximaldes charges Le mode de conduite La hauteur de travail Le type de chantier Critères de choix du matériel de levage
- 5. Caractéristique d’une grueà tour La hauteur sous crochet: - La distance verticale de travail. - Elle se mesure du crochet remonté au maximum jusqu'au sol. La porté : - La distance horizontale de travail - Elle se mesure entre l'axe de rotation de la grue et l'axe du crochet chariot La charge maximal: - la plus lourde charge que la grue peut soulever
Notes de l'éditeur
- #2 Aujourd’hui le monde du transport, du bâtiment a fait apparu plein d‘engins de levage et de manutention des charges ou de personnes qui sont tous à l’intérêt des professionnels et des particuliers de plusieurs travaux . Ainsi, la location d’un ou plusieurs de ces matériels est devenue indispensable sur n’importe quel chantier, vu la complexité des opérations à exécuter . Et parce que la manipulation des charges lourdes nécessite des compétences techniques et des équipements spécifiques, il faut désigner ces derniers par les engins de levage et de manutention. Ils sont principalement utilisés sur les chantiers de construction,

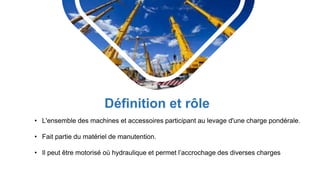

- #4 La famille des matériels roulants de levage et manutention regroupe les engins qui permettent de manipuler ou lever des charges. Les appareils de levage permettent aux travailleurs de soulever des charges lourdes en hauteur. En effectuant de larges déplacements horizontaux ou verticaux, certains sont également capables de déplacer des marchandises. Ainsi, les ouvriers peuvent amener plus facilement de lourdes charges d’un point A fixe à un point B. Leur mise en place est généralement nécessaire lors de la construction de bâtiments. En fonction de la machine, le levage peut s’effectuer par-dessus ou par-dessous. Qu’ils soient fixés au sol ou équipés de roues, Il peut être motorisé où hydraulique et permet l’accrochage des diverses charges
- #5 Dans la sélection du matériel de levage, il convient de prendre en compte une série de critères pour déterminer le modèle adapté : Le mode de conduite ou de contrôle de l’engin ; La formation des équipes en appareils de levage ; Les dimensions à ne pas dépasser pour accéder au chantier ; Le poids maximal des charges ; La hauteur de travail ou de dépôt des charges ; Le type de chantier et de travaux à réaliser.
- #6 La hauteur sous crochet (HSC) d'une grue est la distance verticale de travail. Elle se mesure du crochet remonté au maximum jusqu'au sol. la hauteur fini du bâtiment à construire, la hauteur des charges transportées la distance minimale de sécurité de 2,00m, les obstacles se trouvant à proximité du chantier (tour, antennes, cheminées, immeubles, grues La portée d'une grue est la distance horizontale de travail. Elle se mesure entre l'axe de rotation de la grue et l'axe du crochet chariot en bout de flèche. Pour déterminer la portée il faut prendre en compte: la surface du bâtiment, les zones de stockage du matériel, les zones de déchargement des camions La charge maxi de la grue est la plus lourde charge que la grue peut soulever à partir du pieds de flèche (portée minimale) jusqu'à la distance définie par le constructeur. Pour déterminer la charge maxi, il faut prendre en compte: les éléments les plus lourds à transporter sur le chantier, la distance à laquelle il faut amener ces charges.
