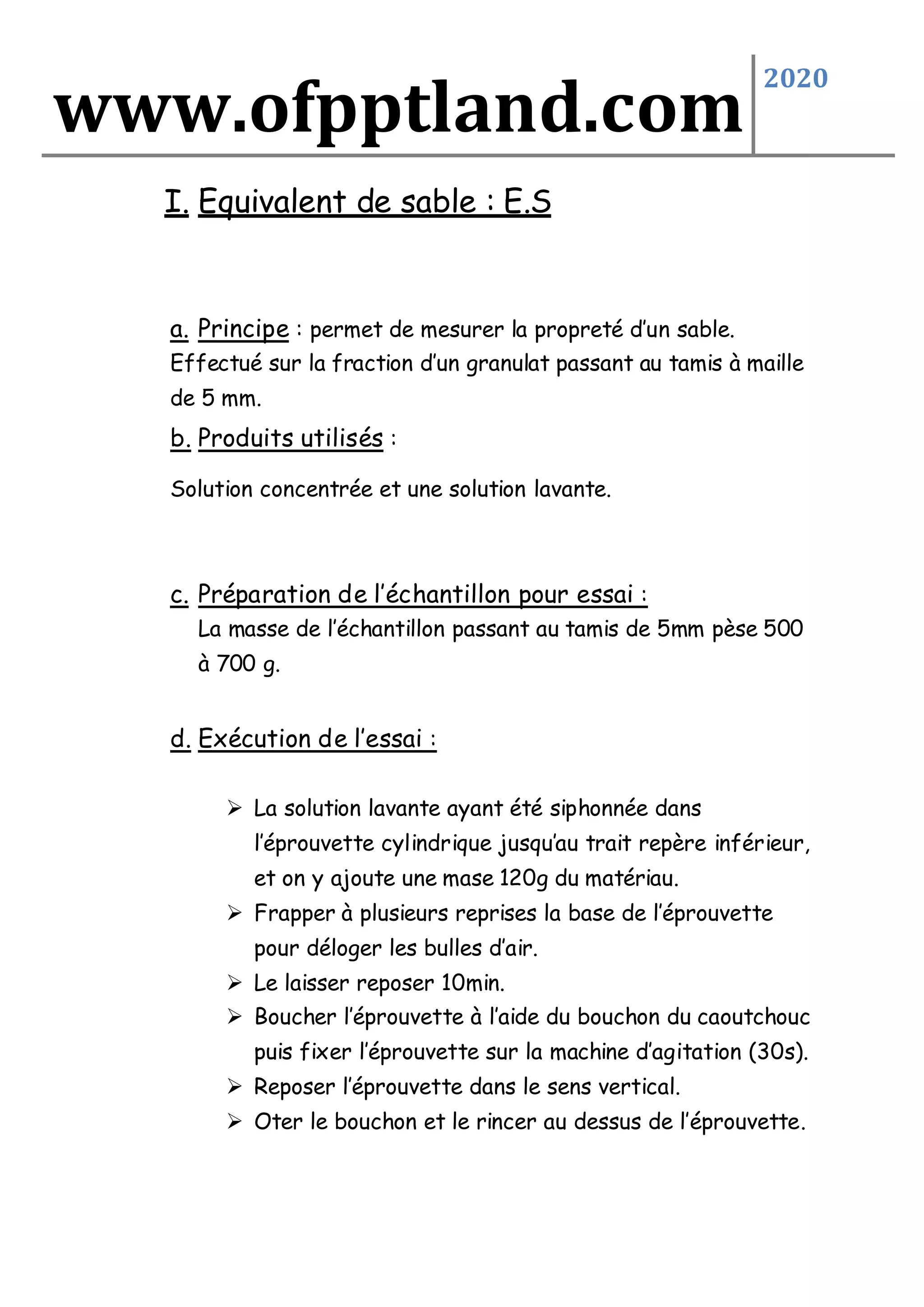

I. Equivalent de sable : E.S
a. Principe : permet de mesurer la propreté d’un sable.
Effectué sur la fraction d’un granulat passant au tamis à maille
de 5 mm.
b. Produits utilisés :
Solution concentrée et une solution lavante.
c. Préparation de l’échantillon pour essai :
La masse de l’échantillon passant au tamis de 5mm pèse 500
à 700 g.
d. Exécution de l’essai :
 La solution lavante ayant été siphonnée dans
l’éprouvette cylindrique jusqu’au trait repère inférieur,
et on y ajoute une mase 120g du matériau.
 Frapper à plusieurs reprises la base de l’éprouvette
pour déloger les bulles d’air.
 Le laisser reposer 10min.
 Boucher l’éprouvette à l’aide du bouchon du caoutchouc
puis fixer l’éprouvette sur la machine d’agitation (30s).
 Reposer l’éprouvette dans le sens vertical.
 Oter le bouchon et le rincer au dessus de l’éprouvette.

2. www.ofpptland.com
2020

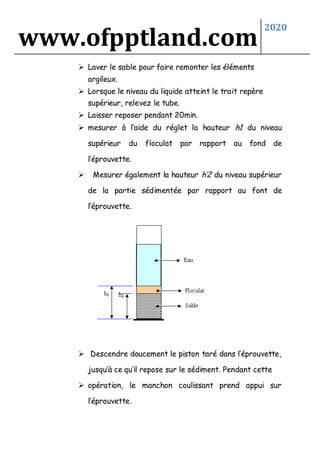

 Laver le sable pour faire remonter les éléments
argileux.
 Lorsque le niveau du liquide atteint le trait repère
supérieur, relevez le tube.
 Laisser reposer pendant 20min.
 mesurer à l’aide du réglet la hauteur h1 du niveau
supérieur du floculat par rapport au fond de
l’éprouvette.
 Mesurer également la hauteur h’2 du niveau supérieur
de la partie sédimentée par rapport au font de
l’éprouvette.
 Descendre doucement le piston taré dans l’éprouvette,
jusqu’à ce qu’il repose sur le sédiment. Pendant cette
 opération, le manchon coulissant prend appui sur
l’éprouvette.

3. www.ofpptland.com
2020
 Lorsque l’embase du piston repose sur le sédiment.
Bloquer le manchon coulissant sur la tige du piston.
Introduire le réglet dans l’encoche du manchon, faire
venir buter le zéro contre la face inférieure de la tête
du piston.
 Lire la hauteur du sédiment h2 au niveau de la face
supérieure du manchon.
 Arrondir les hauteurs h1, h2 et h’2 au millimètre le
plus proche.
