1. Tcl-Tk :
Créer une interface sous R
Présentation groupe FltauR
Durieux Eric / Eusebio Pascal 14/11/2012

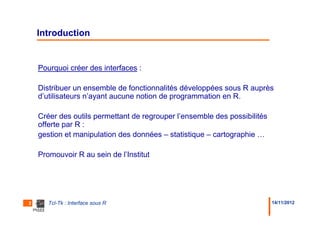

2. Introduction
Pourquoi créer des interfaces :
Distribuer un ensemble de fonctionnalités développées sous R auprès
d’utilisateurs n’ayant aucune notion de programmation en R.
Créer des outils permettant de regrouper l’ensemble des possibilités
offerte par R :
gestion et manipulation des données – statistique – cartographie …
Promouvoir R au sein de l’Institut
2 Tcl-Tk : Interface sous R 14/11/2012

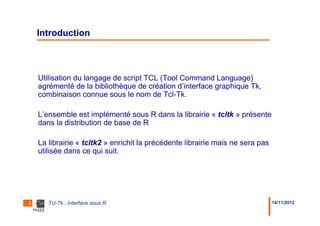

3. Introduction
Utilisation du langage de script TCL (Tool Command Language)
agrémenté de la bibliothèque de création d’interface graphique Tk,
combinaison connue sous le nom de Tcl-Tk.
L’ensemble est implémenté sous R dans la librairie « tcltk » présente
dans la distribution de base de R
La librairie « tcltk2 » enrichit la précédente librairie mais ne sera pas
utilisée dans ce qui suit.
3 Tcl-Tk : Interface sous R 14/11/2012

4. Fenêtres
Messages Box:
library(tcltk)
msg<-tkmessageBox(message="Voulez-vous quitter?",icon="question",type="yesnocancel",default="yes")
tclvalue(msg)
[1] "no"
4 Tcl-Tk : Interface sous R 14/11/2012

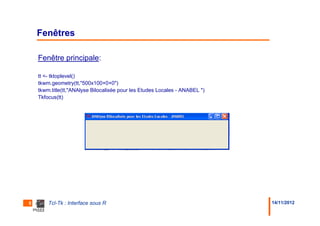

5. Fenêtres
Fenêtre principale:
tt <- tktoplevel()
tkwm.geometry(tt,"500x100+0+0")
tkwm.title(tt,"ANAlyse Bilocalisée pour les Etudes Locales - ANABEL ")
Tkfocus(tt)
5 Tcl-Tk : Interface sous R 14/11/2012

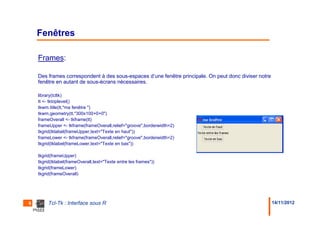

6. Fenêtres
Frames:
Des frames correspondent à des sous-espaces d’une fenêtre principale. On peut donc diviser notre
fenêtre en autant de sous-écrans nécessaires.
library(tcltk)
tt <- tktoplevel()
tkwm.title(tt,"ma fenêtre ")
tkwm.geometry(tt,"300x100+0+0")
frameOverall <- tkframe(tt)
frameUpper <- tkframe(frameOverall,relief="groove",borderwidth=2)
tkgrid(tklabel(frameUpper,text="Texte en haut"))
frameLower <- tkframe(frameOverall,relief="groove",borderwidth=2)
tkgrid(tklabel(frameLower,text="Texte en bas"))
tkgrid(frameUpper)
tkgrid(tklabel(frameOverall,text="Texte entre les frames"))
tkgrid(frameLower)
tkgrid(frameOverall)
6 Tcl-Tk : Interface sous R 14/11/2012

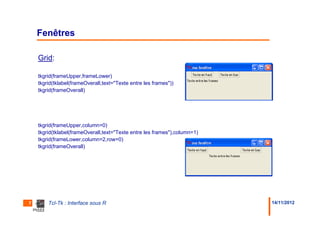

7. Fenêtres
Grid:
tkgrid(frameUpper,frameLower)
tkgrid(tklabel(frameOverall,text="Texte entre les frames"))
tkgrid(frameOverall)
tkgrid(frameUpper,column=0)
tkgrid(tklabel(frameOverall,text="Texte entre les frames"),column=1)
tkgrid(frameLower,column=2,row=0)
tkgrid(frameOverall)
7 Tcl-Tk : Interface sous R 14/11/2012

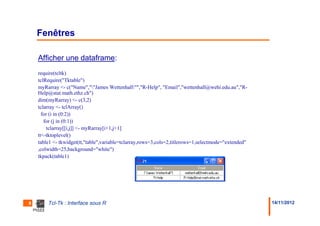

8. Fenêtres
Afficher une dataframe:
require(tcltk)
tclRequire("Tktable")
myRarray <- c("Name",""James Wettenhall"","R-Help", "Email","wettenhall@wehi.edu.au","R-
Help@stat.math.ethz.ch")
dim(myRarray) <- c(3,2)
tclarray <- tclArray()
for (i in (0:2))
for (j in (0:1))
tclarray[[i,j]] <- myRarray[i+1,j+1]
tt<-tktoplevel()
table1 <- tkwidget(tt,"table",variable=tclarray,rows=3,cols=2,titlerows=1,selectmode="extended"
,colwidth=25,background="white")
tkpack(table1)
8 Tcl-Tk : Interface sous R 14/11/2012

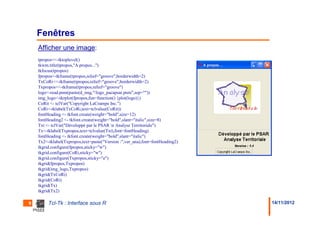

9. Fenêtres
Afficher une image:
tpropos<<-tktoplevel()
tkwm.title(tpropos,"A propos...")
tkfocus(tpropos)
fpropos<-tkframe(tpropos,relief="groove",borderwidth=2)
TxCoRi<<-tkframe(tpropos,relief="groove",borderwidth=2)
Txpropos<<-tkframe(tpropos,relief="groove")
logo<-read.pnm(paste(d_img,"/logo_pacapsar.pnm",sep=""))
img_logo<-tkrplot(fpropos,fun=function() {plot(logo)})
CoRit <- tclVar("Copyright LaCrampe Inc.")
CoRi<-tklabel(TxCoRi,text=tclvalue(CoRit))
fontHeading <- tkfont.create(weight="bold",size=12)
fontHeading2 <- tkfont.create(weight="bold",slant="italic",size=8)
Txt <- tclVar("Développé par le PSAR n Analyse Territoriale")
Tx<-tklabel(Txpropos,text=tclvalue(Txt),font=fontHeading)
fontHeading <- tkfont.create(weight="bold",slant="italic")
Tx2<-tklabel(Txpropos,text=paste("Version :",ver_ana),font=fontHeading2)
tkgrid.configure(fpropos,sticky="w")
tkgrid.configure(CoRi,sticky="w")
tkgrid.configure(Txpropos,sticky="e")
tkgrid(fpropos,Txpropos)
tkgrid(img_logo,Txpropos)
tkgrid(TxCoRi)
tkgrid(CoRi)
tkgrid(Tx)
tkgrid(Tx2)
9 Tcl-Tk : Interface sous R 14/11/2012

10. Fenêtres
Afficher un graphique:
Package « tkrplot »
tt <- tktoplevel()
bb<-1
img <-tkrplot(tt, function() plot(1:20,(1:20)^bb))
f<-function(...) {
b <- as.numeric(tclvalue("bb"))
if (b != bb) {
bb <<- b
tkrreplot(img)
}
}
s <- tkscale(tt, command=f, from=0.05, to=2.00, variable="bb",
showvalue=FALSE, resolution=0.05, orient="horiz")
tkpack(img,s)
10 Tcl-Tk : Interface sous R 14/11/2012

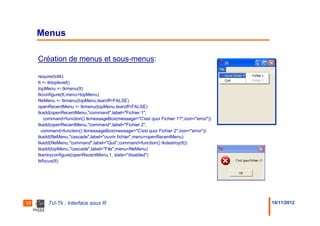

11. Menus
Création de menus et sous-menus:
require(tcltk)
tt <- tktoplevel()
topMenu <- tkmenu(tt)
tkconfigure(tt,menu=topMenu)
fileMenu <- tkmenu(topMenu,tearoff=FALSE)
openRecentMenu <- tkmenu(topMenu,tearoff=FALSE)
tkadd(openRecentMenu,"command",label="Fichier 1",
command=function() tkmessageBox(message="C'est quoi Fichier 1?",icon="error"))
tkadd(openRecentMenu,"command",label="Fichier 2",
command=function() tkmessageBox(message="C'est quoi Fichier 2",icon="error"))
tkadd(fileMenu,"cascade",label="ouvrir fichier",menu=openRecentMenu)
tkadd(fileMenu,"command",label="Quit",command=function() tkdestroy(tt))
tkadd(topMenu,"cascade",label="File",menu=fileMenu)
tkentryconfigure(openRecentMenu,1, state="disabled")
tkfocus(tt)
11 Tcl-Tk : Interface sous R 14/11/2012

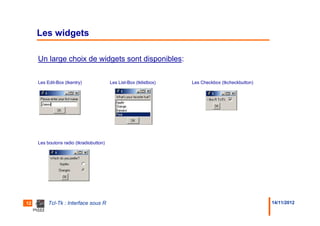

12. Les widgets
Un large choix de widgets sont disponibles:
Les Edit-Box (tkentry) Les List-Box (tklistbox) Les Checkbox (tkcheckbutton)
Les boutons radio (tkradiobutton)
12 Tcl-Tk : Interface sous R 14/11/2012

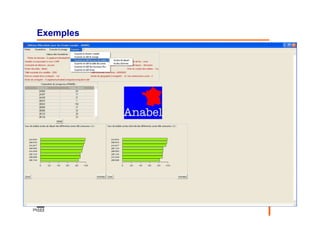

13. Exemples
13 Tcl-Tk : Interface sous R 14/11/2012

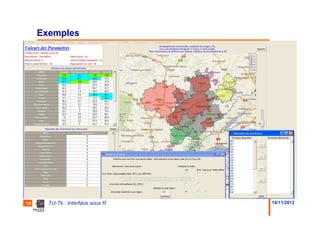

14. Exemples
14 Tcl-Tk : Interface sous R 14/11/2012

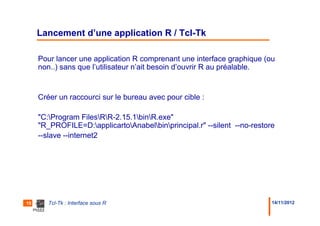

15. Lancement d’une application R / Tcl-Tk
Pour lancer une application R comprenant une interface graphique (ou
non..) sans que l’utilisateur n’ait besoin d’ouvrir R au préalable.
Créer un raccourci sur le bureau avec pour cible :
"C:Program FilesRR-2.15.1binR.exe"
"R_PROFILE=D:applicartoAnabelbinprincipal.r" --silent --no-restore
--slave --internet2
15 Tcl-Tk : Interface sous R 14/11/2012

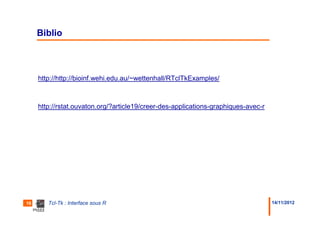

16. Biblio
http://http://bioinf.wehi.edu.au/~wettenhall/RTclTkExamples/
http://rstat.ouvaton.org/?article19/creer-des-applications-graphiques-avec-r
