Implications de l’épuisement d’IPv4
ConfigurerIPv6surdeshôtes
Agenda

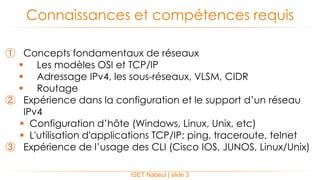

① Concepts fondamentaux de réseaux
 Les modèles OSI et TCP/IP
 Adressage IPv4, les sous-réseaux, VLSM, CIDR
 Routage
② Expérience dans la configuration et le support d’un réseau
IPv4
 Configuration d’hôte (Windows, Linux, Unix, etc)
 L'utilisation d'applications TCP/IP: ping, traceroute, telnet
③ Expérience de l’usage des CLI (Cisco IOS, JUNOS, Linux/Unix)
Connaissances et compétences requis
ISET Nabeul | slide 3
Les objectifs de la
section
⫞ Décrire la situation mondiale des adresses IPv4
⫞ Décrire les implications de l’épuisement d’IPv4
les Implications de l’épuisement
d’IPv4
Comprendre
ISET Nabeul | slide 5

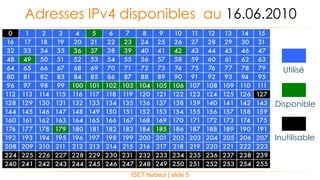

Adresses IPv4 disponibles au 16.06.2010
Utilisé
Inutilisable
Disponible
ISET Nabeul | slide 6

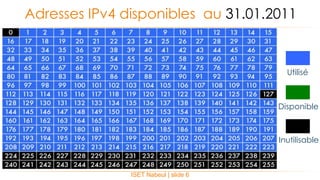

Adresses IPv4 disponibles au 31.01.2011
Utilisé
Inutilisable
Disponible
ISET Nabeul | slide 7
La distribution d'adresses globale IPv4 est déséquilibrée
Nombre d'adresses IPv4 par personne
ISET Nabeul | slide 8

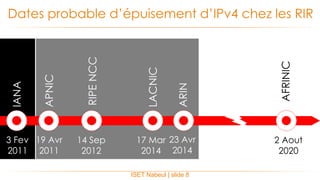

Dates probable d’épuisement d’IPv4 chez les RIR
3 Fev
2011
19 Avr
2011
IANA
APNIC
RIPENCC
LACNIC
14 Sep
2012
23 Avr
2014
ARIN
2 Aout
2020
17 Mar
2014
AFRINIC
ISET Nabeul | slide 9

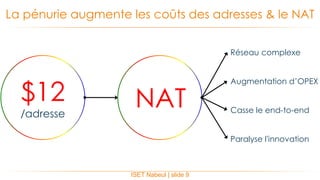

La pénurie augmente les coûts des adresses & le NAT
$12
/adresse
NAT
Réseau complexe
Augmentation d’OPEX
Casse le end-to-end
Paralyse l'innovation
ISET Nabeul | slide 10
AFRINIC sera en pénurie, pourquoi attendre!
Pas de pannique,
AFRINIC a encore
IPv4 jusqu'en
2020
ISET Nabeul | slide 11
Implications pour l'Afrique: ‘Ruée vers l’Afrique’
 Les réseaux Africains sont
privées d’IPv4 nécessaire
pour faciliter la transition
vers IPv6
 Obligation de déployer des
réseaux entièrement IPv6
 Augmentation de l’usage
du NAT
Qu’allez-vous faire face à l'épuisement IPv4?
Déployer IPv6 Déployer le NAT encore et encore
Rester à l'écart et d'attendre
ISET Nabeul | slide 12
Les objectifs de la
section
⫞ Travaillez confortablement avec la notation hexadécimale
IPv6
⫞ Identifier, écrire et raccourcir les adresses IPv6
Adresses IPv6
Notions de base des
ISET NABEUL | slide 15

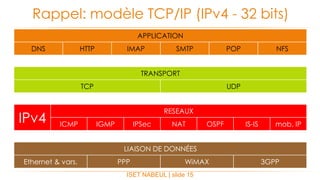

Rappel: modèle TCP/IP (IPv4 - 32 bits)
APPLICATION
DNS HTTP IMAP SMTP POP NFS
TRANSPORT
TCP UDP
IPv4
RESEAUX
ICMP IGMP IPSec NAT OSPF IS-IS mob. IP
LIAISON DE DONNÉES
Ethernet & vars. PPP WiMAX 3GPP
ISET NABEUL | slide 16

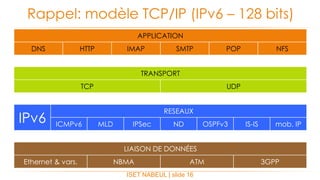

Rappel: modèle TCP/IP (IPv6 – 128 bits)
APPLICATION
DNS HTTP IMAP SMTP POP NFS
TRANSPORT
TCP UDP
IPv6
RESEAUX
ICMPv6 MLD IPSec ND OSPFv3 IS-IS mob. IP
LIAISON DE DONNÉES
Ethernet & vars. NBMA ATM 3GPP
ISET NABEUL | slide 18

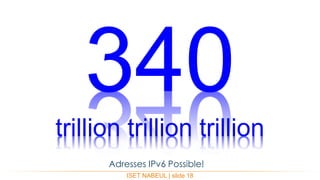

340trillion trillion trillion
Adresses IPv6 Possible!
ISET NABEUL | slide 19

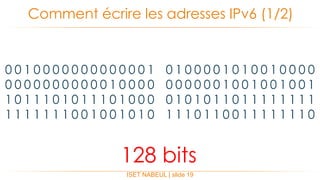

Comment écrire les adresses IPv6 (1/2)
0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 1 0 1 0 0 0 0 1 0 1 0 0 1 0 0 0 0
0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 1 0 0 1 0 0 1 0 0 1
1 0 1 1 1 0 1 0 1 1 1 0 1 0 0 0 0 1 0 1 0 1 1 0 1 1 1 1 1 1 1 1
1 1 1 1 1 1 1 0 0 1 0 0 1 0 1 0 1 1 1 0 1 1 0 0 1 1 1 1 1 1 1 0
128 bits
ISET NABEUL | slide 20

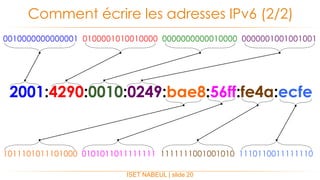

Comment écrire les adresses IPv6 (2/2)
1011101011101000 0101011011111111 1111111001001010 1110110011111110
0010000000000001 0100001010010000 0000000000010000 0000001001001001
2001:4290:0010:0249:bae8:56ff:fe4a:ecfe
X:X:X:X:X:X:X:X/n

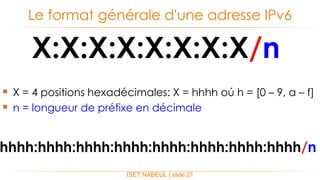

Le format générale d'une adresse IPv6
ISET NABEUL | slide 21
 X = 4 positions hexadécimales: X = hhhh oú h = [0 – 9, a – f]
 n = longueur de préfixe en décimale
hhhh:hhhh:hhhh:hhhh:hhhh:hhhh:hhhh:hhhh/n
1
2 ISET NABEUL | slide 22

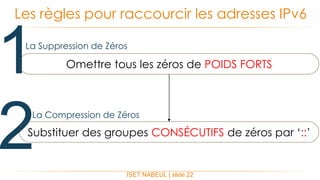

Les règles pour raccourcir les adresses IPv6
Omettre tous les zéros de POIDS FORTS
Substituer des groupes CONSÉCUTIFS de zéros par ‘::’
La Suppression de Zéros
La Compression de Zéros
ISET NABEUL | slide 23

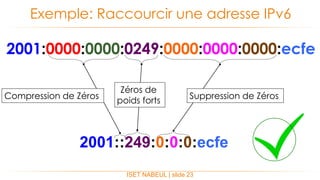

Exemple: Raccourcir une adresse IPv6
2001:0000:0000:0249:0000:0000:0000:ecfe
2001::249:0:0:0:ecfe
Suppression de ZérosCompression de Zéros
Zéros de
poids forts
ISET NABEUL | slide 24

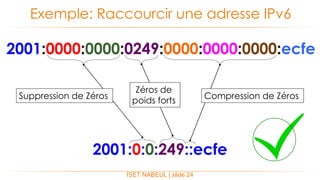

Exemple: Raccourcir une adresse IPv6
2001:0000:0000:0249:0000:0000:0000:ecfe
2001:0:0:249::ecfe
Suppression de Zéros Compression de Zéros
Zéros de
poids forts
ISET NABEUL | slide 25

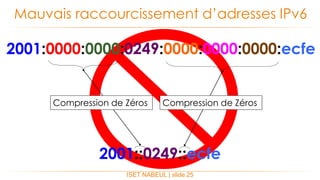

Mauvais raccourcissement d’adresses IPv6
2001:0000:0000:0249:0000:0000:0000:ecfe
2001::0249::ecfe
Compression de ZérosCompression de Zéros

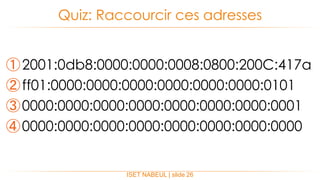

①2001:0db8:0000:0000:0008:0800:200C:417a
②ff01:0000:0000:0000:0000:0000:0000:0101
③0000:0000:0000:0000:0000:0000:0000:0001
④0000:0000:0000:0000:0000:0000:0000:0000
Quiz: Raccourcir ces adresses
ISET NABEUL | slide 26
R
O
N
S
E
Q U E S T I O N S
P
S
Les objectifs de la
section
⫞ Identifier les différents types d’adresses IPv6
⫞ Décrire la structure et les scopes de ces adresses
Types D’Adresses
IPv6
Les différents
ISET NABEUL | slide 29

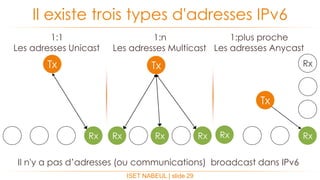

Il existe trois types d'adresses IPv6
Tx
Rx
Tx
RxRxRx
1:1
Les adresses Unicast
1:n
Les adresses Multicast
Il n'y a pas d’adresses (ou communications) broadcast dans IPv6
1:plus proche
Les adresses Anycast
Tx
Rx
RxRx
ISET NABEUL | slide 30

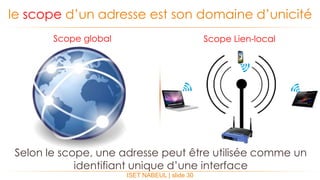

le scope d’un adresse est son domaine d’unicité
Selon le scope, une adresse peut être utilisée comme un
identifiant unique d’une interface
Scope global Scope Lien-local
 Le Préfixe de Routage Global est géré par IANA > RIRs > ISPs
 L’ID Réseau est géré de manière hiérarchique par l’ingénieur réseau
 L’ID de l’Interface identifie de façon unique les interfaces dans un sous-réseau

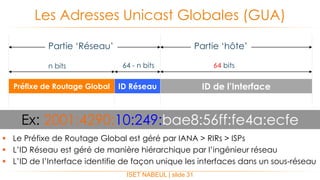

Les Adresses Unicast Globales (GUA)
ISET NABEUL | slide 31
ID RéseauPréfixe de Routage Global ID de l’Interface
n bits 64 bits64 - n bits
Partie ‘Réseau’ Partie ‘hôte’
Ex: 2001:4290:10:249:bae8:56ff:fe4a:ecfe
 Toute interface fonctionnant sous IPv6 a au moins une LLA
 Scope = lien-local, aucun routeurs ne route de paquets depuis/vers une LLA
 Utilisé pour l’auto-configuration, le neighbour discovery, la mise a jour des
protocoles de routage

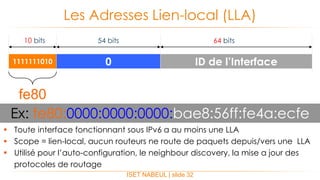

Les Adresses Lien-local (LLA)
ISET NABEUL | slide 32
01111111010 ID de l’Interface
10 bits 64 bits54 bits
Ex: fe80:0000:0000:0000:bae8:56ff:fe4a:ecfe
fe80
 Par quelle interface le routeur enverra le paquet?
 Vous devez explicitement spécifier l'interface de sortie

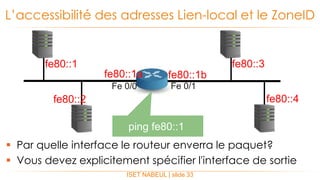

L’accessibilité des adresses Lien-local et le ZoneID
ISET NABEUL | slide 33
fe80::1a fe80::1b
fe80::1
fe80::2
fe80::3
fe80::4
Fe 0/0 Fe 0/1
ping fe80::1
fe80::hhhh:hhhh:hhhh:hhhh%zoneID
ZoneIDs (scopeIDs) – résout l’ambiguïté des LLA

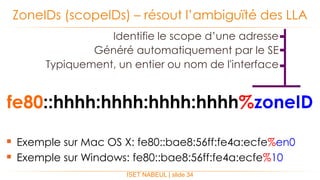

ISET NABEUL | slide 34
Identifie le scope d’une adresse
Généré automatiquement par le SE
Typiquement, un entier ou nom de l'interface
 Exemple sur Mac OS X: fe80::bae8:56ff:fe4a:ecfe%en0
 Exemple sur Windows: fe80::bae8:56ff:fe4a:ecfe%10

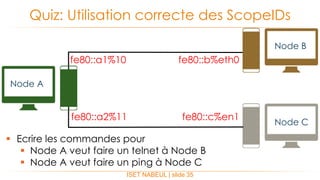

 Ecrire les commandes pour
 Node A veut faire un telnet à Node B
 Node A veut faire un ping à Node C
Quiz: Utilisation correcte des ScopeIDs
ISET NABEUL | slide 35
fe80::a1%10
fe80::a2%11
fe80::b%eth0
fe80::c%en1
Node A
Node C
Node B
ISET NABEUL | slide 36

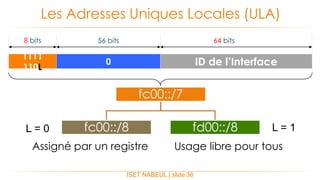

Les Adresses Uniques Locales (ULA)
0
1111
110L
ID de l’Interface
8 bits 64 bits56 bits
L = 0
fc00::/7
fc00::/8 fd00::/8 L = 1
Assigné par un registre Usage libre pour tous

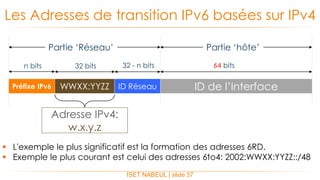

 L'exemple le plus significatif est la formation des adresses 6RD.
 Exemple le plus courant est celui des adresses 6to4: 2002:WWXX:YYZZ::/48
Les Adresses de transition IPv6 basées sur IPv4
ISET NABEUL | slide 37
ID RéseauPréfixe IPv6 ID de l’Interface
n bits 64 bits32 - n bits
WWXX:YYZZ
32 bits
Adresse IPv4:
w.x.y.z
Partie ‘Réseau’ Partie ‘hôte’

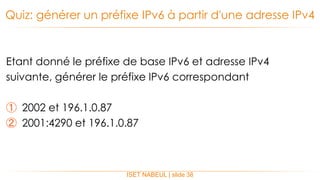

Etant donné le préfixe de base IPv6 et adresse IPv4
suivante, générer le préfixe IPv6 correspondant
① 2002 et 196.1.0.87
② 2001:4290 et 196.1.0.87
Quiz: générer un préfixe IPv6 à partir d'une adresse IPv4
ISET NABEUL | slide 38
ISET NABEUL | slide 39

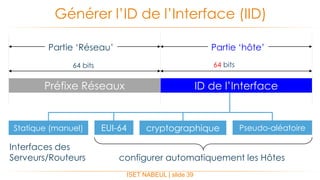

Générer l’ID de l’Interface (IID)
Préfixe Réseaux ID de l’Interface
64 bits 64 bits
Interfaces des
Serveurs/Routeurs configurer automatiquement les Hôtes
Statique (manuel) EUI-64 Pseudo-aléatoirecryptographique
Partie ‘Réseau’ Partie ‘hôte’
ISET NABEUL | slide 40

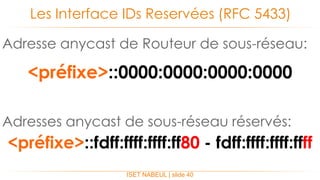

Les Interface IDs Reservées (RFC 5433)
<préfixe>::0000:0000:0000:0000
<préfixe>::fdff:ffff:ffff:ff80 - fdff:ffff:ffff:ffff
Adresse anycast de Routeur de sous-réseau:
Adresses anycast de sous-réseau réservés:
Adresse IPv6 = Préfixe + IID

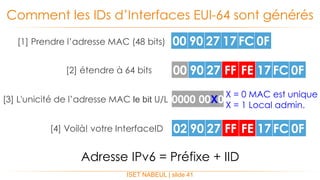

Comment les IDs d’Interfaces EUI-64 sont générés
ISET NABEUL | slide 41
00 90 27 17 FC 0F
00 90 27 17 FC 0FFF FE
0000 00X0
X = 0 MAC est unique
X = 1 Local admin.
02 90 27 17 FC 0FFF FE
[1] Prendre l’adresse MAC (48 bits)
[2] étendre à 64 bits
[3] L'unicité de l’adresse MAC le bit U/L
[4] Voilà! votre InterfaceID

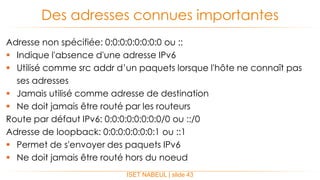

Adresse non spécifiée: 0:0:0:0:0:0:0:0 ou ::
 Indique l'absence d'une adresse IPv6
 Utilisé comme src addr d’un paquets lorsque l'hôte ne connaît pas
ses adresses
 Jamais utilisé comme adresse de destination
 Ne doit jamais être routé par les routeurs
Route par défaut IPv6: 0:0:0:0:0:0:0:0/0 ou ::/0
Adresse de loopback: 0:0:0:0:0:0:0:1 ou ::1
 Permet de s'envoyer des paquets IPv6
 Ne doit jamais être routé hors du noeud
Des adresses connues importantes
ISET NABEUL | slide 43

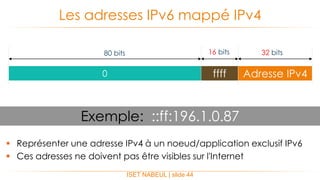

 Représenter une adresse IPv4 à un noeud/application exclusif IPv6
 Ces adresses ne doivent pas être visibles sur l'Internet
Les adresses IPv6 mappé IPv4
ISET NABEUL | slide 44
0 Adresse IPv4
32 bits80 bits
Exemple: ::ff:196.1.0.87
ffff
16 bits
 Même adresse affectée à plusieurs interfaces/hôtes
 Paquets unicast sont livrés au topologiquement plus proche
 Attribué à partir de l’espace des adresses unicast

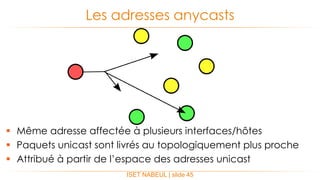

Les adresses anycasts
ISET NABEUL | slide 45
8 bits
4
bits
4
bits
ISET NABEUL | slide 46

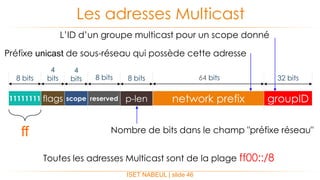

Les adresses Multicast
11111111 groupID
8 bits
flags scope
ff
Toutes les adresses Multicast sont de la plage ff00::/8
network prefixreserved p-len
8 bits 32 bits
Nombre de bits dans le champ "préfixe réseau"
Préfixe unicast de sous-réseau qui possède cette adresse
64 bits
L’ID d’un groupe multicast pour un scope donné
ISET NABEUL | slide 47

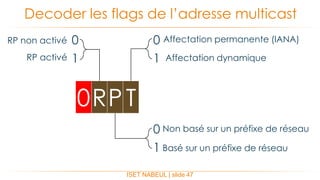

Decoder les flags de l’adresse multicast
0RPT
0
1
Affectation permanente (IANA)
Affectation dynamique
0
1
Non basé sur un préfixe de réseau
Basé sur un préfixe de réseau
0
1
RP non activé
RP activé
ISET NABEUL | slide 48

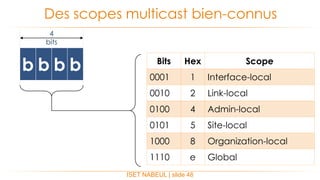

Des scopes multicast bien-connus
Bits Hex Scope
0001 1 Interface-local
0010 2 Link-local
0100 4 Admin-local
0101 5 Site-local
1000 8 Organization-local
1110 e Global
b b b b
4
bits
ISET NABEUL | slide 49

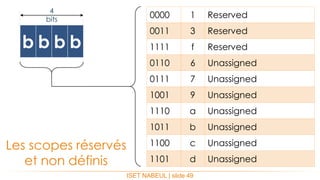

Les scopes réservés
et non définis
0000 1 Reserved
0011 3 Reserved
1111 f Reserved
0110 6 Unassigned
0111 7 Unassigned
1001 9 Unassigned
1110 a Unassigned
1011 b Unassigned
1100 c Unassigned
1101 d Unassigned
b b b b
4
bits
ISET NABEUL | slide 50

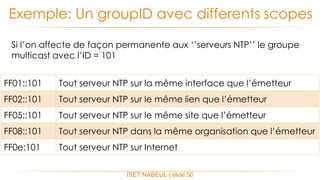

Exemple: Un groupID avec differents scopes
FF01::101 Tout serveur NTP sur la même interface que l’émetteur
FF02::101 Tout serveur NTP sur le même lien que l’émetteur
FF05::101 Tout serveur NTP sur le même site que l’émetteur
FF08::101 Tout serveur NTP dans la même organisation que l’émetteur
FF0e:101 Tout serveur NTP sur Internet
Si l’on affecte de façon permanente aux ‘’serveurs NTP’’ le groupe
multicast avec l’ID = 101

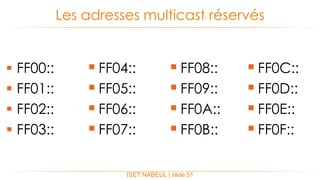

 FF00::
 FF01::
 FF02::
 FF03::
Les adresses multicast réservés
ISET NABEUL | slide 51
 FF08::
 FF09::
 FF0A::
 FF0B::
 FF04::
 FF05::
 FF06::
 FF07::
 FF0C::
 FF0D::
 FF0E::
 FF0F::
ISET NABEUL | slide 52

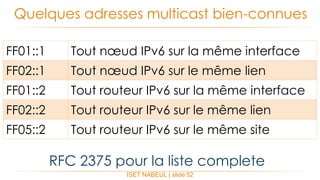

Quelques adresses multicast bien-connues
FF01::1 Tout nœud IPv6 sur la même interface
FF02::1 Tout nœud IPv6 sur le même lien
FF01::2 Tout routeur IPv6 sur la même interface
FF02::2 Tout routeur IPv6 sur le même lien
FF05::2 Tout routeur IPv6 sur le même site
RFC 2375 pour la liste complete
 Calculé pour chaque adresse unicast/anycast
 Toutes les adresses avec les mêmes 24 derniers bits auront
la même SNMA

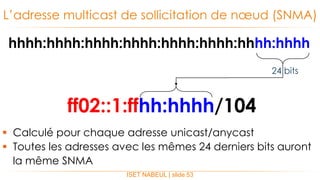

L’adresse multicast de sollicitation de nœud (SNMA)
ISET NABEUL | slide 53
ff02::1:ffhh:hhhh/104
hhhh:hhhh:hhhh:hhhh:hhhh:hhhh:hhhh:hhhh
24 bits
ISET NABEUL | slide 54

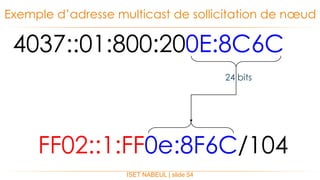

Exemple d’adresse multicast de sollicitation de nœud
FF02::1:FF0e:8F6C/104
4037::01:800:200E:8C6C
24 bits
ISET NABEUL | slide 55
Exemple d’adresse multicast de sollicitation de nœud

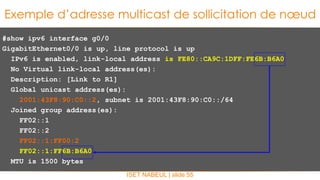

#show ipv6 interface g0/0
GigabitEthernet0/0 is up, line protocol is up
IPv6 is enabled, link-local address is FE80::CA9C:1DFF:FE6B:B6A0
No Virtual link-local address(es):
Description: [Link to R1]
Global unicast address(es):
2001:43F8:90:C0::2, subnet is 2001:43F8:90:C0::/64
Joined group address(es):
FF02::1
FF02::2
FF02::1:FF00:2
FF02::1:FF6B:B6A0
MTU is 1500 bytes

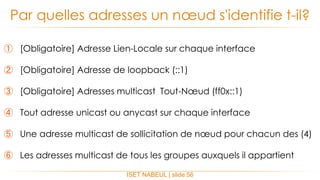

① [Obligatoire] Adresse Lien-Locale sur chaque interface
② [Obligatoire] Adresse de loopback (::1)
③ [Obligatoire] Adresses multicast Tout-Nœud (ff0x::1)
④ Tout adresse unicast ou anycast sur chaque interface
⑤ Une adresse multicast de sollicitation de nœud pour chacun des (4)
⑥ Les adresses multicast de tous les groupes auxquels il appartient
Par quelles adresses un nœud s'identifie t-il?
ISET NABEUL | slide 56

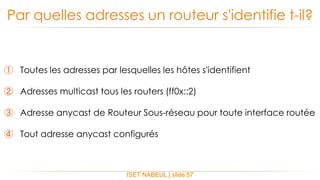

① Toutes les adresses par lesquelles les hôtes s'identifient
② Adresses multicast tous les routers (ff0x::2)
③ Adresse anycast de Routeur Sous-réseau pour toute interface routée
④ Tout adresse anycast configurés
Par quelles adresses un routeur s'identifie t-il?
ISET NABEUL | slide 57
 Windows:
ping – 6 <hostname>
ping <address[%scopeID]>
 Unix/Linux:
ping6 <hostname> | <address>
ping6 –I <interface> <mcast-addr>
ping <address>

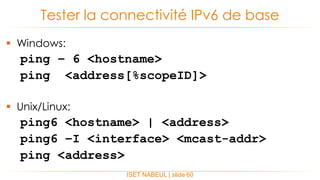

Tester la connectivité IPv6 de base
ISET NABEUL | slide 60

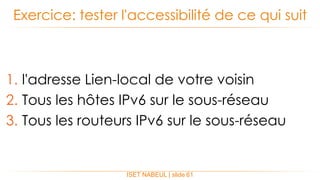

1. l'adresse Lien-local de votre voisin
2. Tous les hôtes IPv6 sur le sous-réseau
3. Tous les routeurs IPv6 sur le sous-réseau
Exercice: tester l'accessibilité de ce qui suit
ISET NABEUL | slide 61
R
O
N
S
E
Q U E S T I O N S
P
S

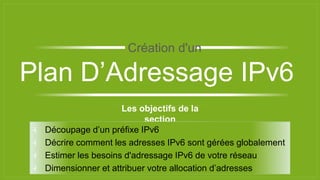

Les objectifs de la
section
⫞ Découpage d’un préfixe IPv6
⫞ Décrire comment les adresses IPv6 sont gérées globalement
⫞ Estimer les besoins d'adressage IPv6 de votre réseau
⫞ Dimensionner et attribuer votre allocation d’adresses
Plan D’Adressage IPv6
Création d'un
ISET NABEUL | slide 64

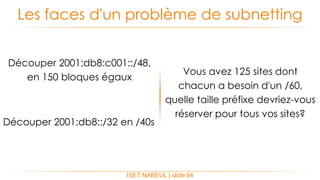

Les faces d'un problème de subnetting
Découper 2001:db8:c001::/48,
en 150 bloques égaux
Découper 2001:db8::/32 en /40s
Vous avez 125 sites dont
chacun a besoin d'un /60,
quelle taille préfixe devriez-vous
réserver pour tous vos sites?

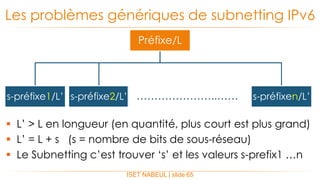

 L’ > L en longueur (en quantité, plus court est plus grand)
 L’ = L + s (s = nombre de bits de sous-réseau)
 Le Subnetting c’est trouver ‘s’ et les valeurs s-prefix1 …n
Les problèmes génériques de subnetting IPv6
ISET NABEUL | slide 65
Préfixe/L
s-préfixe1/L’ s-préfixe2/L’ s-préfixen/L’…………………..……
 Les raisons du subnetting
 IPv4: économiser l'espace d'adressage
 IPv6: Nécessaire pour le routage ou la sécurité
 Pas de VLSM dans IPv6 – même longueur de préfixe sur
chaque LAN
 Pensez sous-réseaux et non hôtes
 Il sera rare d’avoir un sous-réseau plus grand qu’un /64!

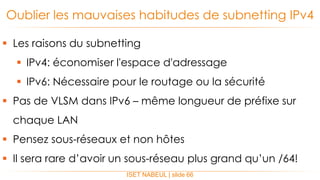

Oublier les mauvaises habitudes de subnetting IPv4
ISET NABEUL | slide 66
ISET NABEUL | slide 67

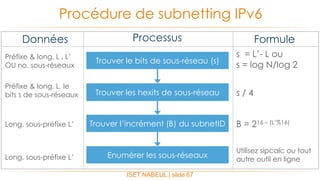

Procédure de subnetting IPv6
Trouver le bits de sous-réseau (s)
Données Processus Formule
Trouver les hexits de sous-réseau
Trouver l’incrément (B) du subnetID
Enumérer les sous-réseaux
Préfixe & long. L , L’
OU no. sous-réseaux
Préfixe & long. L, le
bits s de sous-réseaux
Long. sous-préfixe L’
s = L’- L ou
s = log N/log 2
s / 4
B = 216 – (L’%16)
Utilisez sipcalc ou tout
autre outil en ligneLong. sous-préfixe L’
ISET NABEUL | slide 68

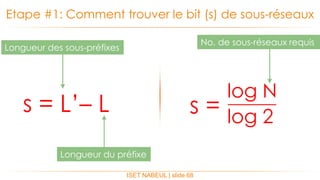

Etape #1: Comment trouver le bit (s) de sous-réseaux
s = L’– L
log N
log 2s =
Longueur des sous-préfixes
Longueur du préfixe
No. de sous-réseaux requis
L’on connaît le nombre de sous-réseaux N = 700

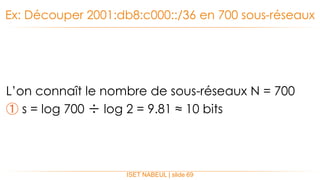

① s = log 700 ÷ log 2 = 9.81 ≈ 10 bits
Ex: Découper 2001:db8:c000::/36 en 700 sous-réseaux
ISET NABEUL | slide 69

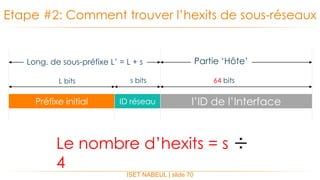

Etape #2: Comment trouver l’hexits de sous-réseaux
ISET NABEUL | slide 70
Préfixe initial l’ID de l’Interface
L bits 64 bitss bits
Long. de sous-préfixe L’ = L + s Partie ‘Hôte’
ID réseau
Le nombre d’hexits = s ÷
4

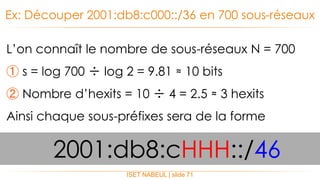

L’on connaît le nombre de sous-réseaux N = 700
① s = log 700 ÷ log 2 = 9.81 ≈ 10 bits
② Nombre d’hexits = 10 ÷ 4 = 2.5 ≈ 3 hexits
Ainsi chaque sous-préfixes sera de la forme
Ex: Découper 2001:db8:c000::/36 en 700 sous-réseaux
ISET NABEUL | slide 71
2001:db8:cHHH::/46

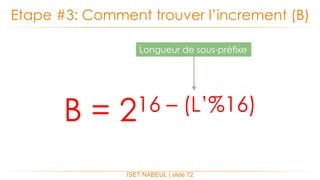

Etape #3: Comment trouver l’increment (B)
ISET NABEUL | slide 72
B = 216 – (L’%16)
Longueur de sous-préfixe

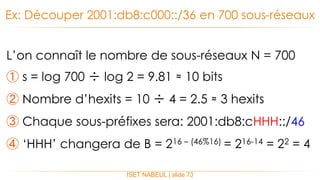

L’on connaît le nombre de sous-réseaux N = 700
① s = log 700 ÷ log 2 = 9.81 ≈ 10 bits
② Nombre d’hexits = 10 ÷ 4 = 2.5 ≈ 3 hexits
③ Chaque sous-préfixes sera: 2001:db8:cHHH::/46
④ ‘HHH’ changera de B = 216 – (46%16) = 216-14 = 22 = 4
Ex: Découper 2001:db8:c000::/36 en 700 sous-réseaux
ISET NABEUL | slide 73
ISET NABEUL | slide 74

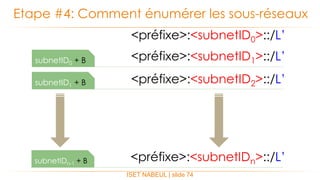

Etape #4: Comment énumérer les sous-réseaux
<préfixe>:<subnetID0>::/L’
<préfixe>:<subnetID1>::/L’
<préfixe>:<subnetID2>::/L’
<préfixe>:<subnetIDn>::/L’
subnetID0 + B
subnetID1 + B
subnetIDn-1 + B
 Utile pour savoir "quel est le 79e sous-réseau" par exemple

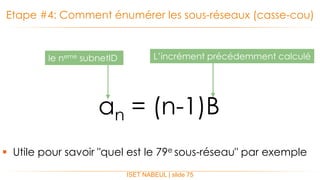

Etape #4: Comment énumérer les sous-réseaux (casse-cou)
ISET NABEUL | slide 75
le neme subnetID L’incrément précédemment calculé
an = (n-1)B

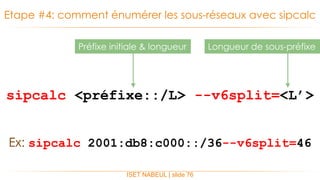

sipcalc <préfixe::/L> --v6split=<L’>
Etape #4: comment énumérer les sous-réseaux avec sipcalc
ISET NABEUL | slide 76
Longueur de sous-préfixePréfixe initiale & longueur
Ex: sipcalc 2001:db8:c000::/36--v6split=46
sipcalc <prefix::/L> --v6split=<L’>
| grep Network | nl | sed
-n np

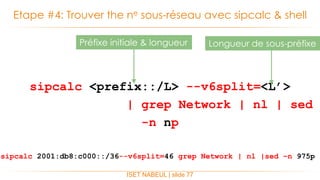

Etape #4: Trouver the ne sous-réseau avec sipcalc & shell
ISET NABEUL | slide 77
Longueur de sous-préfixePréfixe initiale & longueur
sipcalc 2001:db8:c000::/36--v6split=46 grep Network | nl |sed –n 975p
 Ex: Découper 2001:db8:c000::/36 en 700 sous-
réseaux

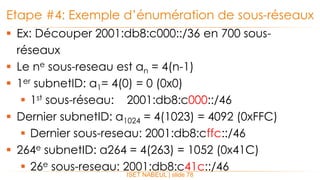

 Le ne sous-reseau est an = 4(n-1)
 1er subnetID: a1= 4(0) = 0 (0x0)
 1st sous-réseau: 2001:db8:c000::/46
 Dernier subnetID: a1024 = 4(1023) = 4092 (0xFFC)
 Dernier sous-reseau: 2001:db8:cffc::/46
 264e subnetID: a264 = 4(263) = 1052 (0x41C)
 26e sous-reseau: 2001:db8:c41c::/46
Etape #4: Exemple d’énumération de sous-réseaux
ISET NABEUL | slide 78
ISET NABEUL | slide 79

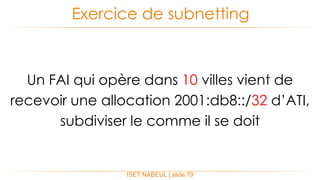

Exercice de subnetting
Un FAI qui opère dans 10 villes vient de
recevoir une allocation 2001:db8::/32 d’ATI,
subdiviser le comme il se doit
ISET NABEUL | slide 80

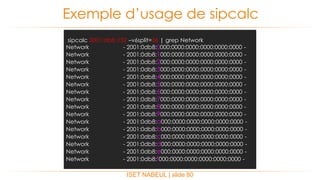

Exemple d’usage de sipcalc
sipcalc 2001:db8::/32 –v6split=36 | grep Network
Network - 2001:0db8:0000:0000:0000:0000:0000:0000 -
Network - 2001:0db8:1000:0000:0000:0000:0000:0000 -
Network - 2001:0db8:2000:0000:0000:0000:0000:0000 -
Network - 2001:0db8:3000:0000:0000:0000:0000:0000 -
Network - 2001:0db8:4000:0000:0000:0000:0000:0000 -
Network - 2001:0db8:5000:0000:0000:0000:0000:0000 -
Network - 2001:0db8:6000:0000:0000:0000:0000:0000 -
Network - 2001:0db8:7000:0000:0000:0000:0000:0000 -
Network - 2001:0db8:8000:0000:0000:0000:0000:0000 -
Network - 2001:0db8:9000:0000:0000:0000:0000:0000 -
Network - 2001:0db8:a000:0000:0000:0000:0000:0000 -
Network - 2001:0db8:b000:0000:0000:0000:0000:0000 -
Network - 2001:0db8:c000:0000:0000:0000:0000:0000 -
Network - 2001:0db8:d000:0000:0000:0000:0000:0000 -
Network - 2001:0db8:e000:0000:0000:0000:0000:0000 -
Network - 2001:0db8:f000:0000:0000:0000:0000:0000 -
 Nombre de sous-réseaux: N = 10
 Bits de sous-réseaux requis: s = log 10 ÷ log 2 = 3.322 ≈ 4
 4 bits donnent 16 (c-a-d 24) sous-préfixes dont 6 spares
 Longueur de chaque sous-préfixe L’= 36 (c-a-d 32 + 4)
 L’hexit de sous-réseaux = s/4 = 1
 L’incrément de sous-réseaux B = 216-(36%16) = 4096 (0x1000)
Solution á l’exercice de subnetting
ISET NABEUL | slide 81

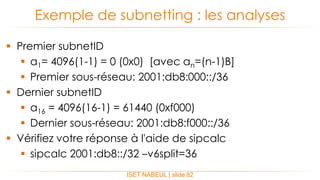

 Premier subnetID
 a1= 4096(1-1) = 0 (0x0) [avec an=(n-1)B]
 Premier sous-réseau: 2001:db8:000::/36
 Dernier subnetID
 a16 = 4096(16-1) = 61440 (0xf000)
 Dernier sous-réseau: 2001:db8:f000::/36
 Vérifiez votre réponse à l'aide de sipcalc
 sipcalc 2001:db8::/32 –v6split=36
Exemple de subnetting : les analyses
ISET NABEUL | slide 82

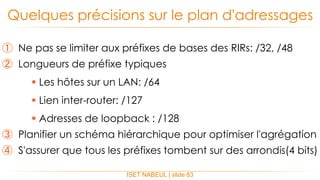

① Ne pas se limiter aux préfixes de bases des RIRs: /32, /48
② Longueurs de préfixe typiques
 Les hôtes sur un LAN: /64
 Lien inter-router: /127
 Adresses de loopback : /128
③ Planifier un schéma hiérarchique pour optimiser l'agrégation
④ S'assurer que tous les préfixes tombent sur des arrondis(4 bits)
Quelques précisions sur le plan d'adressages
ISET NABEUL | slide 83
Améliore la sécurité en éliminant
 Problème de (ping pong) sur certains liens p2p
 Problème du cache des voisins IPv6
Les adresses avec les 64 bits suivants ne doivent pas être utilisés
 0000:0000:0000:0000
 ffff:ffff:ffff:ff7f ➠ :ffff

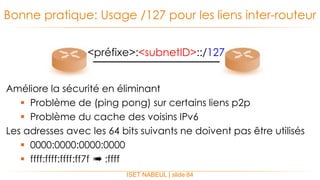

Bonne pratique: Usage /127 pour les liens inter-routeur
ISET NABEUL | slide 84
<préfixe>:<subnetID>::/127
ISET NABEUL | slide 86

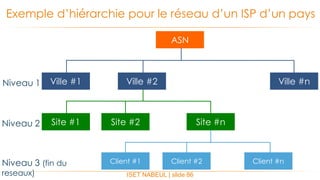

Exemple d’hiérarchie pour le réseau d’un ISP d’un pays
ASN
Ville #1 Ville #2 Ville #n
Site #1 Site #2 Site #n
Client #1 Client #2 Client #n
Niveau 1
Niveau 2
Niveau 3 (fin du
reseaux)
ISET NABEUL | slide 87

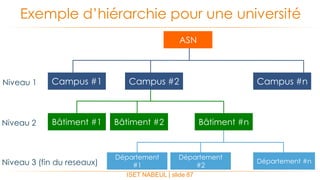

Exemple d’hiérarchie pour une université
ASN
Campus #1 Campus #2 Campus #n
Bâtiment #1 Bâtiment #2 Bâtiment #n
Département
#1
Département
#2
Département #n
Niveau 1
Niveau 2
Niveau 3 (fin du reseaux)
ISET NABEUL | slide 88

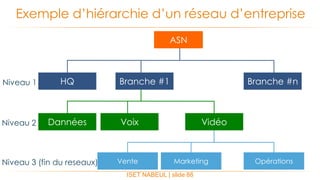

Exemple d’hiérarchie d’un réseau d’entreprise
ASN
HQ Branche #1 Branche #n
Dannées Voix Vidéo
Vente Marketing Opérations
Niveau 1
Niveau 2
Niveau 3 (fin du reseaux)
ISET NABEUL | slide 89

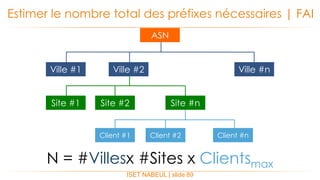

Estimer le nombre total des préfixes nécessaires | FAI
ASN
Ville #1 Ville #2 Ville #n
Site #1 Site #2 Site #n
Client #1 Client #2 Client #n
N = #Villesx #Sites x Clientsmax
ISET NABEUL | slide 90

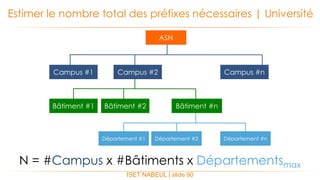

Estimer le nombre total des préfixes nécessaires | Université
N = #Campus x #Bâtiments x Départementsmax
ASN
Campus #1 Campus #2 Campus #n
Bâtiment #1 Bâtiment #2 Bâtiment #n
Département #1 Département #2 Département #n
Arrondissez vos estimations à la plus proche puissance de quatre
Visez les arrondis
/20, /24, /28, /32, /36, /40, /44, /48, /52, /56, /60, /64
ISET NABEUL | slide 91
Villes
Sites
Campus
Batiments
etc
24n
16
256
4096
65536
1048576
16777216
268435456
4294967296
68719476736
ISET NABEUL | slide 92

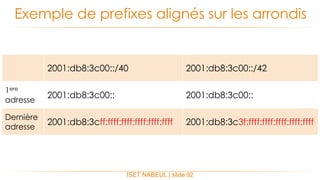

Exemple de prefixes alignés sur les arrondis
2001:db8:3c00::/40 2001:db8:3c00::/42
1ere
adresse
2001:db8:3c00:: 2001:db8:3c00::
Dernière
adresse
2001:db8:3cff:ffff:ffff:ffff:ffff:ffff 2001:db8:3c3f:ffff:ffff:ffff:ffff:ffff

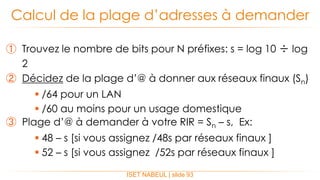

① Trouvez le nombre de bits pour N préfixes: s = log 10 ÷ log
2
② Décidez de la plage d’@ à donner aux réseaux finaux (Sn)
 /64 pour un LAN
 /60 au moins pour un usage domestique
③ Plage d’@ à demander à votre RIR = Sn – s, Ex:
 48 – s [si vous assignez /48s par réseaux finaux ]
 52 – s [si vous assignez /52s par réseaux finaux ]
Calcul de la plage d’adresses à demander
ISET NABEUL | slide 93
ISET NABEUL | slide 94
Pas d’inquiétude, il ya suffisamment d'adresses!
2000::/3
35 trillion
/48s
La population mondiale
Projections de 2050
9.3 milliard
ISET NABEUL | slide 95

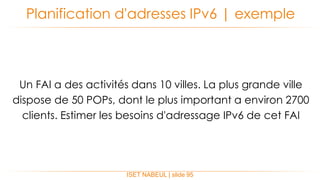

Planification d'adresses IPv6 | exemple
Un FAI a des activités dans 10 villes. La plus grande ville
dispose de 50 POPs, dont le plus important a environ 2700
clients. Estimer les besoins d'adressage IPv6 de cet FAI
 On sait
 #Villes = 10 [arrondi à 16]
 #SITEs = 50 [arrondi à 256]
 #Clientsmax = 2700 [arrondi à 4096]
 On calcule
 Nombre total de préfixes de réseau finaux requis est N
 N=16 x 256 x 4096 = 16,777,216
 Nombre de bits de sous-réseau requis: s=log16,777,216/log2 = 24.
 Taille d’allocation:
 48 – 24 = 24 [Soit /48s par site finaux]
 52 – 24 = 28 [Soit /52s par site finaux]
 Ainsi, le FAI doit demander un /24 ou /28 à ATI.

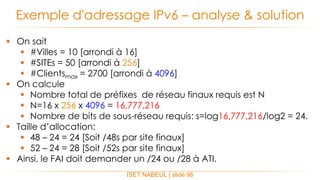

Exemple d'adressage IPv6 – analyse & solution
ISET NABEUL | slide 96

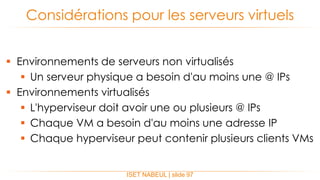

 Environnements de serveurs non virtualisés
 Un serveur physique a besoin d'au moins une @ IPs
 Environnements virtualisés
 L'hyperviseur doit avoir une ou plusieurs @ IPs
 Chaque VM a besoin d'au moins une adresse IP
 Chaque hyperviseur peut contenir plusieurs clients VMs
Considérations pour les serveurs virtuels
ISET NABEUL | slide 97

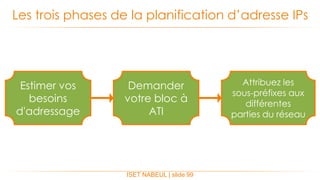

Les trois phases de la planification d’adresse IPs
ISET NABEUL | slide 99
Estimer vos
besoins
d'adressage
Demander
votre bloc à
ATI
Attribuez les
sous-préfixes aux
différentes
parties du réseau
ISET NABEUL | slide 100

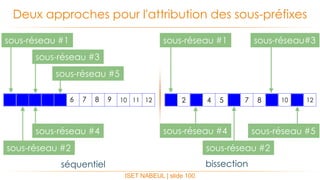

Deux approches pour l'attribution des sous-préfixes
1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12
sous-réseau #1
sous-réseau #2
sous-réseau #3
sous-réseau #5
sous-réseau #4
sous-réseau #1
sous-réseau #2
sous-réseau#3
sous-réseau #4 sous-réseau #5
séquentiel bissection
ISET NABEUL | slide 101

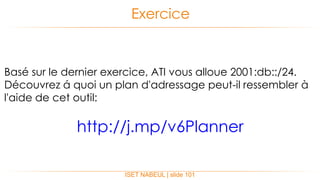

Exercice
Basé sur le dernier exercice, ATI vous alloue 2001:db::/24.
Découvrez á quoi un plan d'adressage peut-il ressembler à
l'aide de cet outil:
http://j.mp/v6Planner
R
O
N
S
E
Q U E S T I O N S
P
S

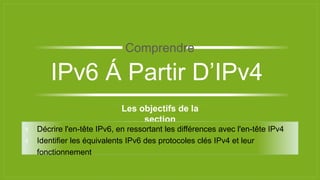

Les objectifs de la
section
⫞ Décrire l'en-tête IPv6, en ressortant les différences avec l'en-tête IPv4
⫞ Identifier les équivalents IPv6 des protocoles clés IPv4 et leur
fonctionnement
IPv6 Á Partir D’IPv4
Comprendre
ISET NABEUL | slide 104

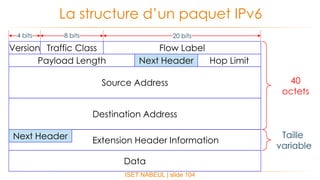

La structure d’un paquet IPv6
Extension Header Information
Source Address
Version Flow LabelTraffic Class
Payload Length Next Header Hop Limit
Destination Address
Next Header
Data
40
octets
Taille
variable
4 bits 8 bits 20 bits

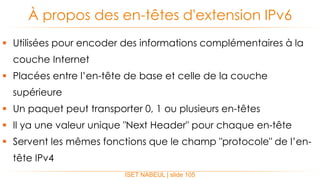

 Utilisées pour encoder des informations complémentaires à la
couche Internet
 Placées entre l’en-tête de base et celle de la couche
supérieure
 Un paquet peut transporter 0, 1 ou plusieurs en-têtes
 Il ya une valeur unique "Next Header" pour chaque en-tête
 Servent les mêmes fonctions que le champ "protocole" de l’en-
tête IPv4
À propos des en-têtes d'extension IPv6
ISET NABEUL | slide 105
ISET NABEUL | slide 106

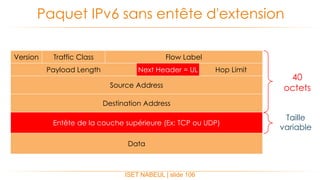

Paquet IPv6 sans entête d'extension
Entête de la couche supérieure (Ex: TCP ou UDP)
Source Address
Version Flow LabelTraffic Class
Payload Length Next Header = UL Hop Limit
Data
40
octets
Taille
variable
Destination Address
ISET NABEUL | slide 107

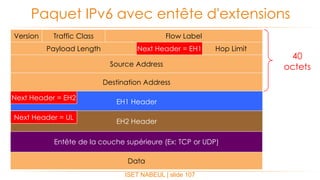

Paquet IPv6 avec entête d'extensions
EH1 Header
Source Address
Version Flow LabelTraffic Class
Payload Length Hop Limit
Next Header = EH2
40
octets
Destination Address
Entête de la couche supérieure (Ex: TCP or UDP)
Data
EH2 Header
Next Header = UL
Next Header = EH1
ISET NABEUL | slide 108

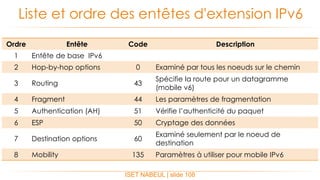

Liste et ordre des entêtes d'extension IPv6
Ordre Entête Code Description
1 Entête de base IPv6
2 Hop-by-hop options 0 Examiné par tous les noeuds sur le chemin
3 Routing 43
Spécifie la route pour un datagramme
(mobile v6)
4 Fragment 44 Les paramètres de fragmentation
5 Authentication (AH) 51 Vérifie l’authenticité du paquet
6 ESP 50 Cryptage des données
7 Destination options 60
Examiné seulement par le noeud de
destination
8 Mobility 135 Paramètres à utiliser pour mobile IPv6

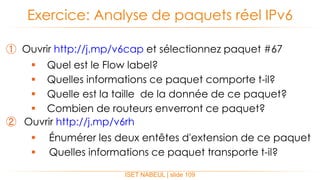

① Ouvrir http://j.mp/v6cap et sélectionnez paquet #67
 Quel est le Flow label?
 Quelles informations ce paquet comporte t-il?
 Quelle est la taille de la donnée de ce paquet?
 Combien de routeurs enverront ce paquet?
② Ouvrir http://j.mp/v6rh
 Énumérer les deux entêtes d'extension de ce paquet
 Quelles informations ce paquet transporte t-il?
Exercice: Analyse de paquets réel IPv6
ISET NABEUL | slide 109
ISET NABEUL | slide 110

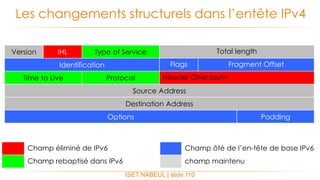

Les changements structurels dans l’entête IPv4
Version IHL Type of Service Total length
Identification Flags Fragment Offset
Time to Live Protocol Header Checksum
Source Address
Destination Address
Options Padding
Champ éliminé de IPv6 Champ ôté de l’en-tête de base IPv6
Champ rebaptisé dans IPv6 champ maintenu
ISET NABEUL | slide 111

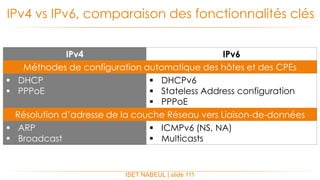

IPv4 vs IPv6, comparaison des fonctionnalités clés
IPv4 IPv6
Méthodes de configuration automatique des hôtes et des CPEs
 DHCP
 PPPoE
 DHCPv6
 Stateless Address configuration
 PPPoE
Résolution d’adresse de la couche Réseau vers Liaison-de-données
 ARP
 Broadcast
 ICMPv6 (NS, NA)
 Multicasts

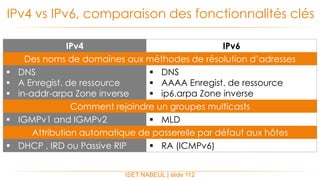

ISET NABEUL | slide 112
IPv4 vs IPv6, comparaison des fonctionnalités clés
IPv4 IPv6
Des noms de domaines aux méthodes de résolution d’adresses
 DNS
 A Enregist. de ressource
 in-addr-arpa Zone inverse
 DNS
 AAAA Enregist. de ressource
 ip6.arpa Zone inverse
Comment rejoindre un groupes multicasts
 IGMPv1 and IGMPv2  MLD
Attribution automatique de passerelle par défaut aux hôtes
 DHCP , IRD ou Passive RIP  RA (ICMPv6)
ISET NABEUL | slide 113

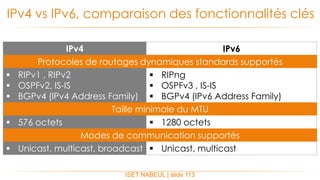

IPv4 vs IPv6, comparaison des fonctionnalités clés
IPv4 IPv6
Protocoles de routages dynamiques standards supportés
 RIPv1 , RIPv2
 OSPFv2, IS-IS
 BGPv4 (IPv4 Address Family)
 RIPng
 OSPFv3 , IS-IS
 BGPv4 (IPv6 Address Family)
Taille minimale du MTU
 576 octets  1280 octets
Modes de communication supportés
 Unicast, multicast, broadcast  Unicast, multicast
R
O
N
S
E
Q U E S T I O N S
P
S

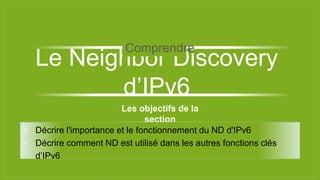

Les objectifs de la
section
⫞ Décrire l'importance et le fonctionnement du ND d'IPv6
⫞ Décrire comment ND est utilisé dans les autres fonctions clés
d’IPv6
Le Neighbor Discovery
d’IPv6
Comprendre
① Router discovery
② Prefix discovery
③ Parameter (Ex: MTU, hop limit etc) discovery
④ Address auto-configuration (SLAAC)
⑤ Address resolution
⑥ Next-hop determination
⑦ Neighbour unreachability detection
⑧ Duplicate address detection
⑨ Redirect
⑩ Link-layer address change notification
Les Fonctions du Neighbor Discovery (ND) d’IPv6
ISET NABEUL | slide 116

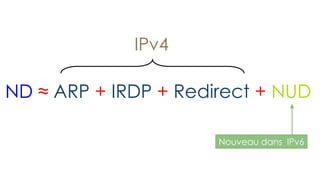

ND ≈ ARP + IRDP + Redirect + NUD
IPv4
Nouveau dans IPv6
ISET NABEUL | slide 118

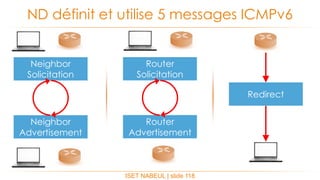

ND définit et utilise 5 messages ICMPv6
Neighbor
Solicitation
Neighbor
Advertisement
Router
Solicitation
Router
Advertisement
Redirect
ISET NABEUL | slide 119

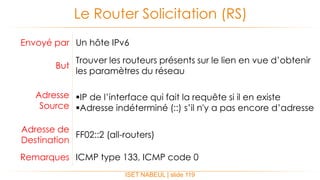

Le Router Solicitation (RS)
Envoyé par Un hôte IPv6
But
Trouver les routeurs présents sur le lien en vue d’obtenir
les paramètres du réseau
Adresse
Source
IP de l’interface qui fait la requête si il en existe
Adresse indéterminé (::) s’il n'y a pas encore d’adresse
Adresse de
Destination
FF02::2 (all-routers)
Remarques ICMP type 133, ICMP code 0
ISET NABEUL | slide 120
Exemple de capture d’un paquet RS
ISET NABEUL | slide 121

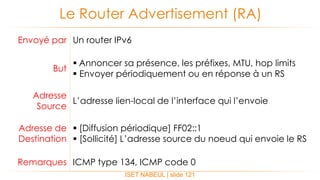

Le Router Advertisement (RA)
Envoyé par Un router IPv6
But
 Annoncer sa présence, les préfixes, MTU, hop limits
 Envoyer périodiquement ou en réponse à un RS
Adresse
Source
L’adresse lien-local de l’interface qui l’envoie
Adresse de
Destination
 [Diffusion périodique] FF02::1
 [Sollicité] L’adresse source du noeud qui envoie le RS
Remarques ICMP type 134, ICMP code 0
ISET NABEUL | slide 122

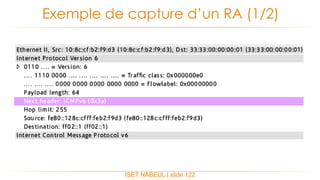

Exemple de capture d’un RA (1/2)

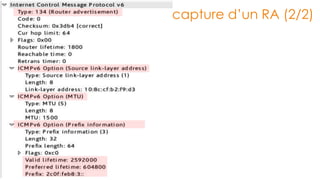

capture d’un RA (2/2)

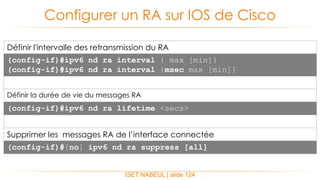

Configurer un RA sur IOS de Cisco
ISET NABEUL | slide 124
Définir l'intervalle des retransmission du RA
(config-if)#ipv6 nd ra interval { max [min]}
(config-if)#ipv6 nd ra interval {msec max [min]}
Définir la durée de vie du messages RA
(config-if)#ipv6 nd ra lifetime <secs>
Supprimer les messages RA de l’interface connectée
(config-if)#[no] ipv6 nd ra suppress [all]
ISET NABEUL | slide 125
Le Neighbour Solicitation (NS)
Envoyé par Un hôte IPv6
But
 Déterminer l’adresse L2 des voisins
 Duplicate address detection (DAD)
 Vérifier qu’un voisin est accessible
Adresse
Source
 IP de l’interface qui fait la requête si il en existe
 Adresse indéterminé (::) s’il n'y a pas encore d’adresse
Adresse de
Destination
 L’adresse du voisin si elle est connue
 L’adresse multicast de sollicitation de noeud de la cible
sinon
Remarques ICMP type 135, ICMP code 0
ISET NABEUL | slide 126

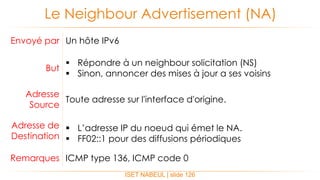

Le Neighbour Advertisement (NA)
Envoyé par Un hôte IPv6
But
 Répondre à un neighbour solicitation (NS)
 Sinon, annoncer des mises à jour a ses voisins
Adresse
Source
Toute adresse sur l'interface d'origine.
Adresse de
Destination
 L’adresse IP du noeud qui émet le NA.
 FF02::1 pour des diffusions périodiques
Remarques ICMP type 136, ICMP code 0
ISET NABEUL | slide 127
Exemple d’un NA sollicité par un router
ISET NABEUL | slide 128

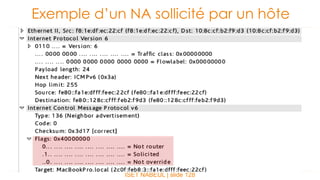

Exemple d’un NA sollicité par un hôte
ISET NABEUL | slide 129

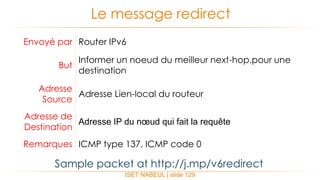

Le message redirect
Envoyé par Router IPv6
But
Informer un noeud du meilleur next-hop.pour une
destination
Adresse
Source
Adresse Lien-local du routeur
Adresse de
Destination
Adresse IP du nœud qui fait la requête
Remarques ICMP type 137, ICMP code 0
Sample packet at http://j.mp/v6redirect
ISET NABEUL | slide 130

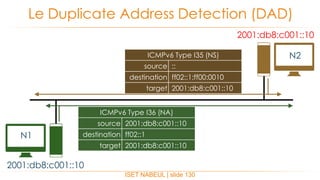

Le Duplicate Address Detection (DAD)
N1
N2
2001:db8:c001::10
2001:db8:c001::10
ICMPv6 Type I35 (NS)
source ::
destination ff02::1:ff00:0010
target 2001:db8:c001::10
ICMPv6 Type I36 (NA)
source 2001:db8:c001::10
destination ff02::1
target 2001:db8:c001::10

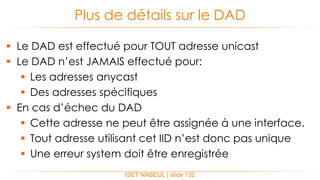

 Le DAD est effectué pour TOUT adresse unicast
 Le DAD n’est JAMAIS effectué pour:
 Les adresses anycast
 Des adresses spécifiques
 En cas d’échec du DAD
 Cette adresse ne peut être assignée à une interface.
 Tout adresse utilisant cet IID n’est donc pas unique
 Une erreur system doit être enregistrée
Plus de détails sur le DAD
ISET NABEUL | slide 132
ISET NABEUL | slide 133

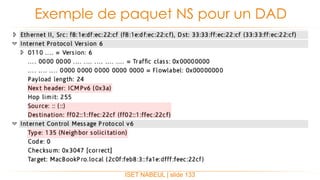

Exemple de paquet NS pour un DAD

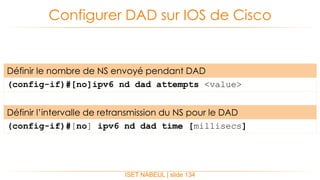

Configurer DAD sur IOS de Cisco
ISET NABEUL | slide 134
Définir le nombre de NS envoyé pendant DAD
(config-if)#[no]ipv6 nd dad attempts <value>
Définir l’intervalle de retransmission du NS pour le DAD
(config-if)#[no] ipv6 nd dad time [millisecs]
Tentative
Duplicate
DAD
Valid

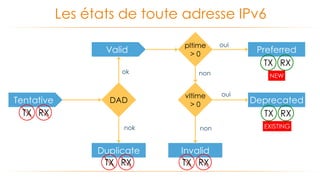

Les états de toute adresse IPv6
pltime
> 0
vltime
> 0
Invalid
Preferred
Deprecated
ok
oui
non
non
oui
nok
RXTXRXTX
RXTX
TX RX
NEW
TX RX
EXISTING
① Pour quelle adresse ce DAD est-il fait?
② Quel est le SNMA de l'adresse en question?
③ Notez les adresses MAC suivants
 L’hote qui fait le DAD
 L’hote qui possède déjà cette adresse IP

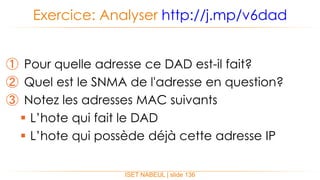

Exercice: Analyser http://j.mp/v6dad
ISET NABEUL | slide 136
ISET NABEUL | slide 137

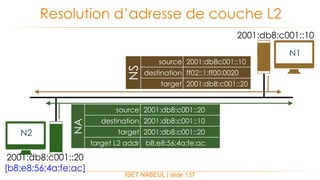

Resolution d’adresse de couche L2
N2
N1
2001:db8:c001::20
[b8:e8:56:4a:fe:ac]
2001:db8:c001::10
NS
source 2001:db8c001::10
destination ff02::1:ff00:0020
target 2001:db8:c001::20
NA
source 2001:db8:c001::20
destination 2001:db8:c001::10
target 2001:db8:c001::20
target L2 addr b8:e8:56:4a:fe:ac
① Quelle est l'adresse IP de l'hôte avec la adresse MAC
inconnue?
② Quel nœud (adresse IP) est à la recherche de l'adresse
MAC?
③ Quelle est l'adresse de destination du paquet #1
④ Quelle est l'adresse MAC du nœud (2)?
⑤ Quelle est l'adresse MAC du noeud (1)?

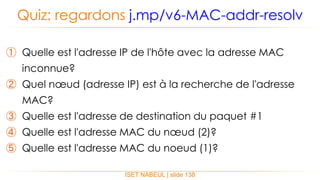

Quiz: regardons j.mp/v6-MAC-addr-resolv
ISET NABEUL | slide 138

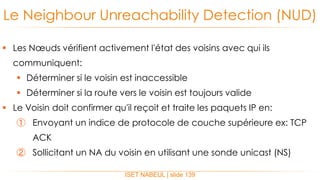

 Les Nœuds vérifient activement l'état des voisins avec qui ils
communiquent:
 Déterminer si le voisin est inaccessible
 Déterminer si la route vers le voisin est toujours valide
 Le Voisin doit confirmer qu'il reçoit et traite les paquets IP en:
① Envoyant un indice de protocole de couche supérieure ex: TCP
ACK
② Sollicitant un NA du voisin en utilisant une sonde unicast (NS)
Le Neighbour Unreachability Detection (NUD)
ISET NABEUL | slide 139

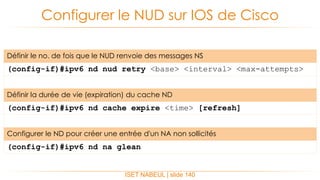

Configurer le NUD sur IOS de Cisco
ISET NABEUL | slide 140
Définir le no. de fois que le NUD renvoie des messages NS
(config-if)#ipv6 nd nud retry <base> <interval> <max-attempts>
Définir la durée de vie (expiration) du cache ND
(config-if)#ipv6 nd cache expire <time> [refresh]
Configurer le ND pour créer une entrée d'un NA non sollicités
(config-if)#ipv6 nd na glean
ISET NABEUL | slide 141

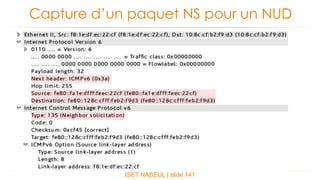

Capture d’un paquet NS pour un NUD
R
O
N
S
E
Q U E S T I O N S
P
S
Les objectifs de la
section
⫞ Configurer et vérifier IPv6 sur les systèmes d’exploitation Windows
⫞ Configurer et vérifier IPv6 sur les systèmes d’exploitation Linux
⫞ Configurer et vérifier IPv6 sur les systèmes d’exploitation MAC OS
⫞ Configurer et vérifier IPv6 sur Cisco IOS
⫞ Configurer et vérifier IPv6 sur Junos
De Base IPv6 Sur Des
Hôtes
Configuration
La plupart des SEs ont IPv6 activé par défaut
ISET NABEUL | slide 144
http://j.mp/OSv6-support
ISET NABEUL | slide 145
Configuration d’hôte: Windows Vista/7
ISET NABEUL | slide 146

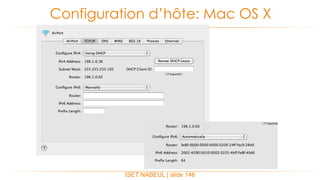

Configuration d’hôte: Mac OS X
ISET NABEUL | slide 147

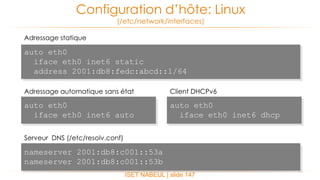

Configuration d’hôte: Linux
(/etc/network/interfaces)
Adressage statique
auto eth0
iface eth0 inet6 static
address 2001:db8:fedc:abcd::1/64
Client DHCPv6
auto eth0
iface eth0 inet6 dhcp
Adressage automatique sans état
auto eth0
iface eth0 inet6 auto
Serveur DNS (/etc/resolv.conf)
nameserver 2001:db8:c001::53a
nameserver 2001:db8:c001::53b

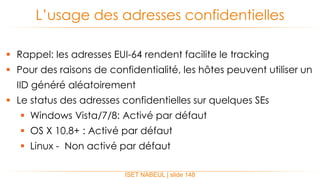

 Rappel: les adresses EUI-64 rendent facilite le tracking
 Pour des raisons de confidentialité, les hôtes peuvent utiliser un
IID généré aléatoirement
 Le status des adresses confidentielles sur quelques SEs
 Windows Vista/7/8: Activé par défaut
 OS X 10.8+ : Activé par défaut
 Linux - Non activé par défaut
L’usage des adresses confidentielles
ISET NABEUL | slide 148
ISET NABEUL | slide 149

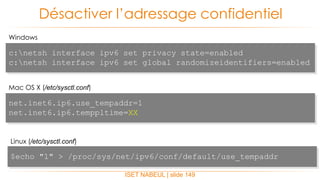

Désactiver l’adressage confidentiel
Windows
c:netsh interface ipv6 set privacy state=enabled
c:netsh interface ipv6 set global randomizeidentifiers=enabled
Mac OS X (/etc/sysctl.conf)
net.inet6.ip6.use_tempaddr=1
net.inet6.ip6.temppltime=XX
Linux (/etc/sysctl.conf)
$echo "1" > /proc/sys/net/ipv6/conf/default/use_tempaddr
ISET NABEUL | slide 150

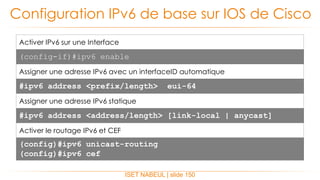

Configuration IPv6 de base sur IOS de Cisco
Activer IPv6 sur une Interface
(config-if)#ipv6 enable
Assigner une adresse IPv6 avec un interfaceID automatique
#ipv6 address <prefix/length> eui-64
Assigner une adresse IPv6 statique
#ipv6 address <address/length> [link-local | anycast]
Activer le routage IPv6 et CEF
(config)#ipv6 unicast-routing
(config)#ipv6 cef
ISET NABEUL | slide 151
Configuration IPv6 de base sur Junos
Activer IPv6 sur une Interface
#edit interfaces <interfacename> unit <unit_no>
Assigner une adresse IPv6 avec un interfaceID automatique
#set family inet6 address <prefix/prefix-length> eui-64
Assigner une adresse IPv6 statique
#set family inet6 address <ipv6address/prefix-length>
R
O
N
S
E
Q U E S T I O N S
P
S
Les objectifs de la
section
⫞ Décrire les options d’attribution d’adresses en IPv6
⫞ Décrire, et vérifier comment fonctionne SLAAC
⫞ Décrire, et vérifier comment fonctionne DHCPv6
⫞ Décrire, et vérifier comment fonctionne DHCPv6-PD
Attribution D’adresse Dans IPv6
ISET NABEUL | slide 154

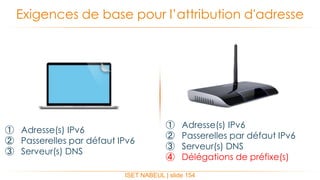

Exigences de base pour l’attribution d'adresse
① Adresse(s) IPv6
② Passerelles par défaut IPv6
③ Serveur(s) DNS
① Adresse(s) IPv6
② Passerelles par défaut IPv6
③ Serveur(s) DNS
④ Délégations de préfixe(s)
ISET NABEUL | slide 155

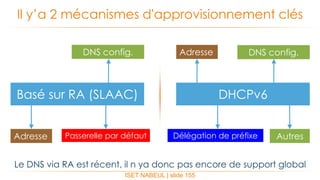

Il y’a 2 mécanismes d'approvisionnement clés
Basé sur RA (SLAAC) DHCPv6
Adresse Passerelle par défaut
DNS config. DNS config.Adresse
Délégation de préfixe Autres
Le DNS via RA est récent, il n ya donc pas encore de support global
ISET NABEUL | slide 156

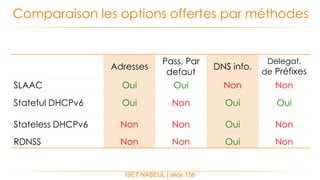

Comparaison les options offertes par méthodes
Adresses
Pass. Par
defaut
DNS info.
Delegat.
de Préfixes
SLAAC Oui Oui Non Non
Stateful DHCPv6 Oui Non Oui Oui
Stateless DHCPv6 Non Non Oui Non
RDNSS Non Non Oui Non
ISET NABEUL | slide 157

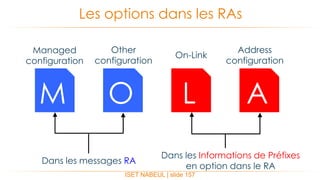

Les options dans les RAs
M O L A
Dans les messages RA
Dans les Informations de Préfixes
en option dans le RA
Managed
configuration
Other
configuration
On-Link
Address
configuration
 Les hôtes doivent être configurés pour obtenir une adresse IP
automatiquement
 Tous les hôtes génèrent toujours et utilisent une adresse Lien-locale

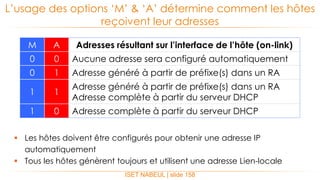

L’usage des options ‘M’ & ‘A’ détermine comment les hôtes
reçoivent leur adresses
ISET NABEUL | slide 158
M A Adresses résultant sur l’interface de l’hôte (on-link)
0 0 Aucune adresse sera configuré automatiquement
0 1 Adresse généré à partir de préfixe(s) dans un RA
1 1
Adresse généré à partir de préfixe(s) dans un RA
Adresse complète à partir du serveur DHCP
1 0 Adresse complète à partir du serveur DHCP
 Mettre L = 0 force un comportement de PVLAN sur le sous-réseau
 Il n'ya pas de moyen d’indiquer le statut on-link avec DHCP
 Hôtes n'effectuent pas de résolution d'adresse L2 pour des adresses
off-link

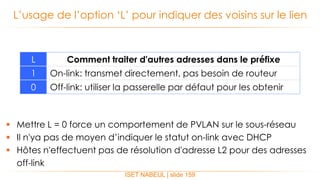

L’usage de l’option ‘L’ pour indiquer des voisins sur le lien
ISET NABEUL | slide 159
L Comment traiter d'autres adresses dans le préfixe
1 On-link: transmet directement, pas besoin de routeur
0 Off-link: utiliser la passerelle par défaut pour les obtenir
 Les Informations DNS nécessaires
1) Un ou plusieurs Serveurs DNS Récursifs (RDNSS)
2) List de nom de domaines
 Si DHCPv6 est utilisé
 Configurez les options de serveur DHCP
 Mettre l’option ‘M’ à 1
 Si SLAAC est utilisé
 Configurez les options sur le routeur
 Si le client supporte la RFC6106, il obtiendra les informations DNS
 Si le client ne supporte pas la RFC 6106, mettre l’option 'O' à 1

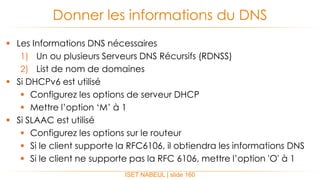

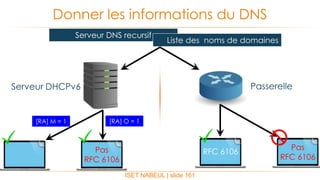

Donner les informations du DNS
ISET NABEUL | slide 160
ISET NABEUL | slide 161
Donner les informations du DNS
Serveur DNS recursif
Liste des noms de domaines
Pas
RFC 6106
Serveur DHCPv6 Passerelle
RFC 6106
Pas
RFC 6106
[RA] M = 1 [RA] O = 1
ISET NABEUL | slide 162

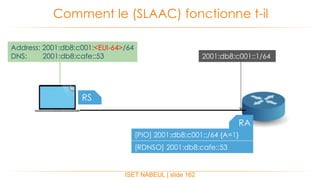

Comment le (SLAAC) fonctionne t-il
RS
RA
[PIO] 2001:db8:c001::/64 {A=1}
[RDNSO] 2001:db8:cafe::53
Address: 2001:db8:c001:<EUI-64>/64
DNS: 2001:db8:cafe::53 2001:db8:c001::1/64
① Mettre O =1 lorsque M =1 est redondant
② En pratique, certains DNS peuvent nécessiter que vous utilisez
les deux à la fois
③ Un préfixe avec les options A & L = 0, est inutiles
④ DHCPv6 ne précise pas la longueur de préfixe, donc vous
aurez besoin de L = 1 pour éviter les comportements PVLAN
⑤ SLAAC ne fonctionne qu'avec /64, il n’est donc pas possible
d’utiliser un préfixe plus long

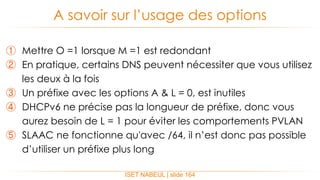

A savoir sur l’usage des options
ISET NABEUL | slide 164
ISET NABEUL | slide 165

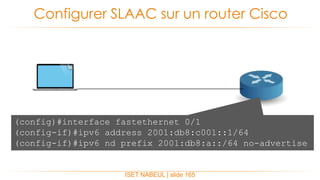

Configurer SLAAC sur un router Cisco
(config)#interface fastethernet 0/1
(config-if)#ipv6 address 2001:db8:c001::1/64
(config-if)#ipv6 nd prefix 2001:db8:a::/64 no-advertise
ISET NABEUL | slide 166

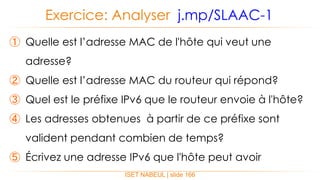

Exercice: Analyser j.mp/SLAAC-1
① Quelle est l’adresse MAC de l'hôte qui veut une
adresse?
② Quelle est l’adresse MAC du routeur qui répond?
③ Quel est le préfixe IPv6 que le routeur envoie à l'hôte?
④ Les adresses obtenues à partir de ce préfixe sont
valident pendant combien de temps?
⑤ Écrivez une adresse IPv6 que l'hôte peut avoir
ISET NABEUL | slide 167

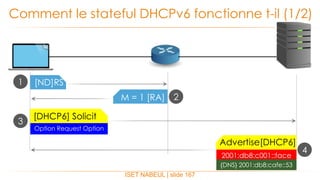

Comment le stateful DHCPv6 fonctionne t-il (1/2)
[ND]RS
M = 1 [RA]
1
2
3
4
[DHCP6] Solicit
Option Request Option
Advertise[DHCP6]
2001:db8:c001::face
{DNS} 2001:db8:cafe::53
ISET NABEUL | slide 168

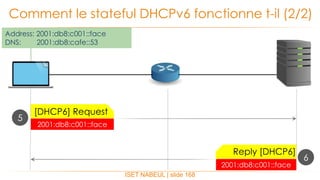

Comment le stateful DHCPv6 fonctionne t-il (2/2)
Reply [DHCP6]
[DHCP6] Request
2001:db8:c001::face
2001:db8:c001::face
6
5
Address: 2001:db8:c001::face
DNS: 2001:db8:cafe::53

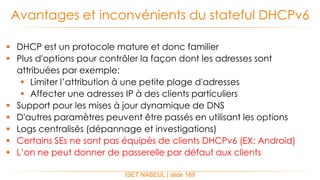

 DHCP est un protocole mature et donc familier
 Plus d'options pour contrôler la façon dont les adresses sont
attribuées par exemple:
 Limiter l’attribution à une petite plage d'adresses
 Affecter une adresses IP à des clients particuliers
 Support pour les mises à jour dynamique de DNS
 D'autres paramètres peuvent être passés en utilisant les options
 Logs centralisés (dépannage et investigations)
 Certains SEs ne sont pas équipés de clients DHCPv6 (EX: Android)
 L’on ne peut donner de passerelle par défaut aux clients
Avantages et inconvénients du stateful DHCPv6
ISET NABEUL | slide 169
ISET NABEUL | slide 170

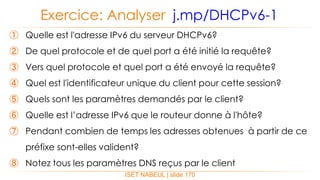

Exercice: Analyser j.mp/DHCPv6-1
① Quelle est l'adresse IPv6 du serveur DHCPv6?
② De quel protocole et de quel port a été initié la requête?
③ Vers quel protocole et quel port a été envoyé la requête?
④ Quel est l'identificateur unique du client pour cette session?
⑤ Quels sont les paramètres demandés par le client?
⑥ Quelle est l’adresse IPv6 que le routeur donne à l'hôte?
⑦ Pendant combien de temps les adresses obtenues à partir de ce
préfixe sont-elles valident?
⑧ Notez tous les paramètres DNS reçus par le client
ISET NABEUL | slide 171
Comment le stateless DHCPv6 fonctionne t-il (1/2)
[ND]RS1
2
M = 0 [RA]
[PIO] 2001:db8:c001::/64 {A=1}
Address: 2001:db8:c001:<EUI-64>/64
3
ISET NABEUL | slide 172

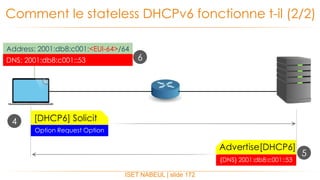

Comment le stateless DHCPv6 fonctionne t-il (2/2)
Advertise[DHCP6]
{DNS} 2001:db8:c001::53
4
5
[DHCP6] Solicit
Option Request Option
Address: 2001:db8:c001:<EUI-64>/64
DNS: 2001:db8:c001::53 6

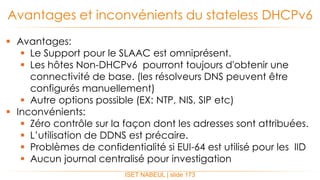

 Avantages:
 Le Support pour le SLAAC est omniprésent.
 Les hôtes Non-DHCPv6 pourront toujours d'obtenir une
connectivité de base. (les résolveurs DNS peuvent être
configurés manuellement)
 Autre options possible (EX: NTP, NIS, SIP etc)
 Inconvénients:
 Zéro contrôle sur la façon dont les adresses sont attribuées.
 L’utilisation de DDNS est précaire.
 Problèmes de confidentialité si EUI-64 est utilisé pour les IID
 Aucun journal centralisé pour investigation
Avantages et inconvénients du stateless DHCPv6
ISET NABEUL | slide 173
ISET NABEUL | slide 174

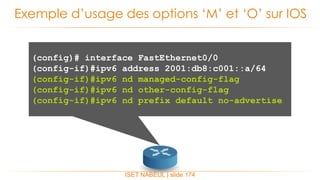

Exemple d’usage des options ‘M’ et ‘O’ sur IOS
(config)# interface FastEthernet0/0
(config-if)#ipv6 address 2001:db8:c001::a/64
(config-if)#ipv6 nd managed-config-flag
(config-if)#ipv6 nd other-config-flag
(config-if)#ipv6 nd prefix default no-advertise
ISET NABEUL | slide 175

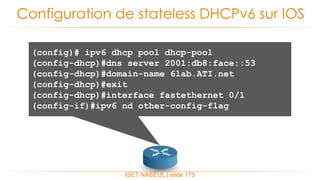

Configuration de stateless DHCPv6 sur IOS
(config)# ipv6 dhcp pool dhcp-pool
(config-dhcp)#dns server 2001:db8:face::53
(config-dhcp)#domain-name 6lab.ATI.net
(config-dhcp)#exit
(config-dhcp)#interface fastethernet 0/1
(config-if)#ipv6 nd other-config-flag
ISET NABEUL | slide 176

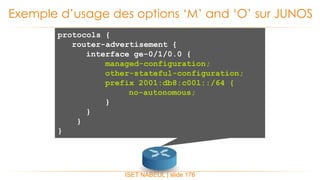

Exemple d’usage des options ‘M’ and ‘O’ sur JUNOS
protocols {
router-advertisement {
interface ge-0/1/0.0 {
managed-configuration;
other-stateful-configuration;
prefix 2001:db8:c00l::/64 {
no-autonomous;
}
}
}
}
ISET NABEUL | slide 177

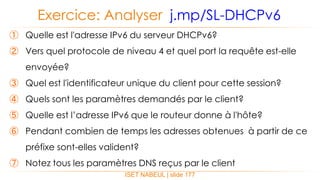

Exercice: Analyser j.mp/SL-DHCPv6
① Quelle est l'adresse IPv6 du serveur DHCPv6?
② Vers quel protocole de niveau 4 et quel port la requête est-elle
envoyée?
③ Quel est l'identificateur unique du client pour cette session?
④ Quels sont les paramètres demandés par le client?
⑤ Quelle est l’adresse IPv6 que le routeur donne à l'hôte?
⑥ Pendant combien de temps les adresses obtenues à partir de ce
préfixe sont-elles valident?
⑦ Notez tous les paramètres DNS reçus par le client
ISET NABEUL | slide 178

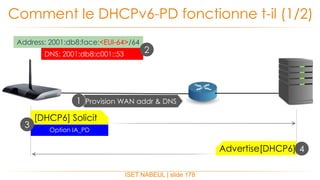

Comment le DHCPv6-PD fonctionne t-il (1/2)
Provision WAN addr & DNS
Advertise[DHCP6] 4
[DHCP6] Solicit
Option IA_PD
1
Address: 2001:db8:face:<EUI-64>/64
DNS: 2001:db8:c001::53
2
3
ISET NABEUL | slide 179

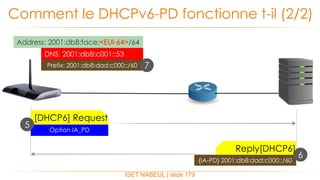

Comment le DHCPv6-PD fonctionne t-il (2/2)
Address: 2001:db8:face:<EUI-64>/64
Reply[DHCP6]
{IA-PD} 2001:db8:dad:c000::/60
6
[DHCP6] Request
Option IA_PD
DNS: 2001:db8:c001::53
Prefix: 2001:db8:dad:c000::/60 7
5
ISET NABEUL | slide 180

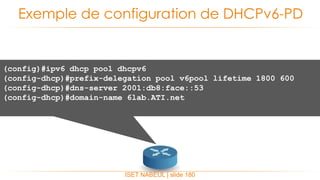

Exemple de configuration de DHCPv6-PD
(config)#ipv6 dhcp pool dhcpv6
(config-dhcp)#prefix-delegation pool v6pool lifetime 1800 600
(config-dhcp)#dns-server 2001:db8:face::53
(config-dhcp)#domain-name 6lab.ATI.net
ISET NABEUL | slide 181

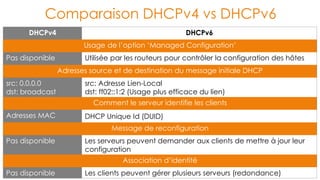

Comparaison DHCPv4 vs DHCPv6
DHCPv4 DHCPv6
Usage de l’option ‘Managed Configuration’
Pas disponible Utilisée par les routeurs pour contrôler la configuration des hôtes
Adresses source et de destination du message initiale DHCP
src: 0.0.0.0
dst: broadcast
src: Adresse Lien-Local
dst: ff02::1:2 (Usage plus efficace du lien)
Comment le serveur identifie les clients
Adresses MAC DHCP Unique Id (DUID)
Message de reconfiguration
Pas disponible Les serveurs peuvent demander aux clients de mettre à jour leur
configuration
Association d’identité
Pas disponible Les clients peuvent gérer plusieurs serveurs (redondance)
ISET NABEUL | slide 182

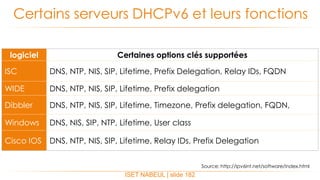

Certains serveurs DHCPv6 et leurs fonctions
logiciel Certaines options clés supportées
ISC DNS, NTP, NIS, SIP, Lifetime, Prefix Delegation, Relay IDs, FQDN
WIDE DNS, NTP, NIS, SIP, Lifetime, Prefix delegation
Dibbler DNS, NTP, NIS, SIP, Lifetime, Timezone, Prefix delegation, FQDN,
Windows DNS, NIS, SIP, NTP, Lifetime, User class
Cisco IOS DNS, NTP, NIS, SIP, Lifetime, Relay IDs, Prefix Delegation
Source: http://ipv6int.net/software/index.html
R
O
N
S
E
Q U E S T I O N S
P
S
Merci

Contenu connexe

Tendances

Introduction_Reseau.ppt
Introduction_Reseau.pptIntroduction_Reseau.ppt
Introduction_Reseau.ppt
AmalHadri2

Chapitre 6 - Protocoles TCP/IP, UDP/IP
Chapitre 6  - Protocoles TCP/IP, UDP/IPChapitre 6  - Protocoles TCP/IP, UDP/IP
Chapitre 6 - Protocoles TCP/IP, UDP/IP
Tarik Zakaria Benmerar

Internet protocol version 6 (i pv6) migration IPv4/IPv6
Internet protocol version 6 (i pv6) migration IPv4/IPv6Internet protocol version 6 (i pv6) migration IPv4/IPv6
Internet protocol version 6 (i pv6) migration IPv4/IPv6
Gondo Fréjus Léonel MANDE

C4 Réseaux : Couche reseau
C4 Réseaux : Couche reseauC4 Réseaux : Couche reseau
C4 Réseaux : Couche reseau
PRONETIS

Equipements d'interconnexion
Equipements d'interconnexionEquipements d'interconnexion
Equipements d'interconnexion
Ines Kechiche

Travaux Dirigée: Equipements d'interconnexion
Travaux Dirigée: Equipements d'interconnexionTravaux Dirigée: Equipements d'interconnexion
Travaux Dirigée: Equipements d'interconnexion
Ines Kechiche

Cours eigrp i pv4 et ipv6
Cours eigrp i pv4 et ipv6Cours eigrp i pv4 et ipv6
Cours eigrp i pv4 et ipv6
EL AMRI El Hassan

Cours couche reseau
Cours couche reseauCours couche reseau
Cours couche reseau
sarah Benmerzouk

Protocole ARP/RARP
Protocole ARP/RARPProtocole ARP/RARP
Protocole ARP/RARP
Hayder Gallas

Architecture voip (1)
Architecture voip (1)Architecture voip (1)
Architecture voip (1)
kenane toufik

Notions de base sur le routage
Notions de base sur le routageNotions de base sur le routage
Notions de base sur le routage
Ines Kechiche

Redondance de routeur (hsrp, vrrp, glbp)
Redondance de routeur (hsrp, vrrp, glbp)Redondance de routeur (hsrp, vrrp, glbp)
Redondance de routeur (hsrp, vrrp, glbp)
EL AMRI El Hassan

Chapter 10 - DHCP
Chapter 10 - DHCPChapter 10 - DHCP
Chapter 10 - DHCP
Yaser Rahmati

vpn-site-a-site-avec-des-routeurs-cisco
 vpn-site-a-site-avec-des-routeurs-cisco vpn-site-a-site-avec-des-routeurs-cisco
vpn-site-a-site-avec-des-routeurs-cisco
Camara Assane

Réseaux et protocoles - Cours + exercices
Réseaux et protocoles - Cours + exercices Réseaux et protocoles - Cours + exercices
Réseaux et protocoles - Cours + exercices
sarah Benmerzouk

projet fin d'étude IWAN
projet fin d'étude IWANprojet fin d'étude IWAN
projet fin d'étude IWAN
Med Amine El Abed

Présentation VOIP
Présentation  VOIPPrésentation  VOIP
Présentation VOIP
Cynapsys It Hotspot

Normes IEEE
Normes IEEENormes IEEE
Normes IEEE
Ines Kechiche

Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )
Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )
Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )
Saadaoui Marwen


Tendances (20)

Routage
RoutageRoutage
Routage

Introduction_Reseau.ppt
Introduction_Reseau.pptIntroduction_Reseau.ppt
Introduction_Reseau.ppt

Chapitre 6 - Protocoles TCP/IP, UDP/IP
Chapitre 6  - Protocoles TCP/IP, UDP/IPChapitre 6  - Protocoles TCP/IP, UDP/IP
Chapitre 6 - Protocoles TCP/IP, UDP/IP

Internet protocol version 6 (i pv6) migration IPv4/IPv6
Internet protocol version 6 (i pv6) migration IPv4/IPv6Internet protocol version 6 (i pv6) migration IPv4/IPv6
Internet protocol version 6 (i pv6) migration IPv4/IPv6

C4 Réseaux : Couche reseau
C4 Réseaux : Couche reseauC4 Réseaux : Couche reseau
C4 Réseaux : Couche reseau

Equipements d'interconnexion
Equipements d'interconnexionEquipements d'interconnexion
Equipements d'interconnexion

Travaux Dirigée: Equipements d'interconnexion
Travaux Dirigée: Equipements d'interconnexionTravaux Dirigée: Equipements d'interconnexion
Travaux Dirigée: Equipements d'interconnexion

Cours eigrp i pv4 et ipv6
Cours eigrp i pv4 et ipv6Cours eigrp i pv4 et ipv6
Cours eigrp i pv4 et ipv6

Cours couche reseau
Cours couche reseauCours couche reseau
Cours couche reseau

Protocole ARP/RARP
Protocole ARP/RARPProtocole ARP/RARP
Protocole ARP/RARP

Architecture voip (1)
Architecture voip (1)Architecture voip (1)
Architecture voip (1)

Notions de base sur le routage
Notions de base sur le routageNotions de base sur le routage
Notions de base sur le routage

Redondance de routeur (hsrp, vrrp, glbp)
Redondance de routeur (hsrp, vrrp, glbp)Redondance de routeur (hsrp, vrrp, glbp)
Redondance de routeur (hsrp, vrrp, glbp)

Chapter 10 - DHCP
Chapter 10 - DHCPChapter 10 - DHCP
Chapter 10 - DHCP

vpn-site-a-site-avec-des-routeurs-cisco
 vpn-site-a-site-avec-des-routeurs-cisco vpn-site-a-site-avec-des-routeurs-cisco
vpn-site-a-site-avec-des-routeurs-cisco

Réseaux et protocoles - Cours + exercices
Réseaux et protocoles - Cours + exercices Réseaux et protocoles - Cours + exercices
Réseaux et protocoles - Cours + exercices

projet fin d'étude IWAN
projet fin d'étude IWANprojet fin d'étude IWAN
projet fin d'étude IWAN

Présentation VOIP
Présentation  VOIPPrésentation  VOIP
Présentation VOIP

Normes IEEE
Normes IEEENormes IEEE
Normes IEEE

Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )
Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )
Rapport PFE ingénieur réseaux marwen SAADAOUI ( Juin 2018 )


Similaire à IPv6 Les Bases

Couche1 couche2 s4_v05
Couche1 couche2 s4_v05Couche1 couche2 s4_v05
Couche1 couche2 s4_v05
LeslyOctave

Cha4 réseaux
Cha4 réseauxCha4 réseaux
Cha4 réseaux
Ens Kouba

chapr1_Addressage_Internet_protocol.pptx
chapr1_Addressage_Internet_protocol.pptxchapr1_Addressage_Internet_protocol.pptx
chapr1_Addressage_Internet_protocol.pptx
mkzbsponsoring

cours-adressage-ip+annexes.pdf
cours-adressage-ip+annexes.pdfcours-adressage-ip+annexes.pdf
cours-adressage-ip+annexes.pdf
arielle61

Comprendre les fondamentaux IP.pdf
Comprendre les fondamentaux IP.pdfComprendre les fondamentaux IP.pdf
Comprendre les fondamentaux IP.pdf
MarcellinKENFACKMOMO

See i pv6
See i pv6See i pv6
See i pv6
Karim Fathallah

Tutorielnatpat 120218122614-phpapp02
Tutorielnatpat 120218122614-phpapp02Tutorielnatpat 120218122614-phpapp02
Tutorielnatpat 120218122614-phpapp02
Ahmed Chaouche HADBI

Cours6-AdressageIPtgths2wjioy5gvi86tjk.pdf
Cours6-AdressageIPtgths2wjioy5gvi86tjk.pdfCours6-AdressageIPtgths2wjioy5gvi86tjk.pdf
Cours6-AdressageIPtgths2wjioy5gvi86tjk.pdf
bapapambaye4

IPv6 training
IPv6 trainingIPv6 training
IPv6 training
Fred Bovy

E4 pt act_7_5_1
E4 pt act_7_5_1E4 pt act_7_5_1
E4 pt act_7_5_1
Simo Alaoui

Chapitre 5 - couche réseaux
Chapitre 5 - couche réseauxChapitre 5 - couche réseaux
Chapitre 5 - couche réseaux
Tarik Zakaria Benmerar

Routing in 6lowpan (in French)
Routing in 6lowpan (in French) Routing in 6lowpan (in French)
Routing in 6lowpan (in French)
Abed Zine-Eddine BENAMAR

Tutoriel nat pat
Tutoriel nat patTutoriel nat pat
Tutoriel nat pat
Dimitri LEMBOKOLO

exercice adressage_IP_l_adresse_IP.pdf
exercice adressage_IP_l_adresse_IP.pdfexercice adressage_IP_l_adresse_IP.pdf
exercice adressage_IP_l_adresse_IP.pdf
idir3

Diapo zig bee_amin_jan11_final
Diapo zig bee_amin_jan11_finalDiapo zig bee_amin_jan11_final
Diapo zig bee_amin_jan11_final
Amin Ferjani

Incubateur Toulousain - Sécurité Informatique (IPv6) - Mohamed Taj-Errida (02...
Incubateur Toulousain - Sécurité Informatique (IPv6) - Mohamed Taj-Errida (02...Incubateur Toulousain - Sécurité Informatique (IPv6) - Mohamed Taj-Errida (02...
Incubateur Toulousain - Sécurité Informatique (IPv6) - Mohamed Taj-Errida (02...
lincubateur_tls

S4 réseaux et internet
S4 réseaux et internet S4 réseaux et internet
S4 réseaux et internet
mostafakhali


Similaire à IPv6 Les Bases (20)

Exonet adressagei pv6
Exonet adressagei pv6Exonet adressagei pv6
Exonet adressagei pv6

Couche1 couche2 s4_v05
Couche1 couche2 s4_v05Couche1 couche2 s4_v05
Couche1 couche2 s4_v05

Cha4 réseaux
Cha4 réseauxCha4 réseaux
Cha4 réseaux

chapr1_Addressage_Internet_protocol.pptx
chapr1_Addressage_Internet_protocol.pptxchapr1_Addressage_Internet_protocol.pptx
chapr1_Addressage_Internet_protocol.pptx

cours-adressage-ip+annexes.pdf
cours-adressage-ip+annexes.pdfcours-adressage-ip+annexes.pdf
cours-adressage-ip+annexes.pdf

Comprendre les fondamentaux IP.pdf
Comprendre les fondamentaux IP.pdfComprendre les fondamentaux IP.pdf
Comprendre les fondamentaux IP.pdf

See i pv6
See i pv6See i pv6
See i pv6

Tutorielnatpat 120218122614-phpapp02
Tutorielnatpat 120218122614-phpapp02Tutorielnatpat 120218122614-phpapp02
Tutorielnatpat 120218122614-phpapp02

Cours6-AdressageIPtgths2wjioy5gvi86tjk.pdf
Cours6-AdressageIPtgths2wjioy5gvi86tjk.pdfCours6-AdressageIPtgths2wjioy5gvi86tjk.pdf
Cours6-AdressageIPtgths2wjioy5gvi86tjk.pdf

IPv6 training
IPv6 trainingIPv6 training
IPv6 training

E4 pt act_7_5_1
E4 pt act_7_5_1E4 pt act_7_5_1
E4 pt act_7_5_1

Chapitre 5 - couche réseaux
Chapitre 5 - couche réseauxChapitre 5 - couche réseaux
Chapitre 5 - couche réseaux

Routing in 6lowpan (in French)
Routing in 6lowpan (in French) Routing in 6lowpan (in French)
Routing in 6lowpan (in French)

Tutoriel nat pat
Tutoriel nat patTutoriel nat pat
Tutoriel nat pat

exercice adressage_IP_l_adresse_IP.pdf
exercice adressage_IP_l_adresse_IP.pdfexercice adressage_IP_l_adresse_IP.pdf
exercice adressage_IP_l_adresse_IP.pdf

Diapo zig bee_amin_jan11_final
Diapo zig bee_amin_jan11_finalDiapo zig bee_amin_jan11_final
Diapo zig bee_amin_jan11_final

Adressage ip
Adressage ipAdressage ip
Adressage ip

Incubateur Toulousain - Sécurité Informatique (IPv6) - Mohamed Taj-Errida (02...
Incubateur Toulousain - Sécurité Informatique (IPv6) - Mohamed Taj-Errida (02...Incubateur Toulousain - Sécurité Informatique (IPv6) - Mohamed Taj-Errida (02...
Incubateur Toulousain - Sécurité Informatique (IPv6) - Mohamed Taj-Errida (02...

M1.3.pdf
M1.3.pdfM1.3.pdf
M1.3.pdf

S4 réseaux et internet
S4 réseaux et internet S4 réseaux et internet
S4 réseaux et internet


Plus de Aymen Bouzid

La technologie xDSL
La technologie xDSLLa technologie xDSL
La technologie xDSL
Aymen Bouzid

Voix et téléphonie sur IP- Convergence voix et données
Voix et téléphonie sur IP- Convergence voix et données Voix et téléphonie sur IP- Convergence voix et données
Voix et téléphonie sur IP- Convergence voix et données
Aymen Bouzid

Tendances et évolution des réseaux Wireless LAN
Tendances et évolution des réseaux Wireless LANTendances et évolution des réseaux Wireless LAN
Tendances et évolution des réseaux Wireless LAN
Aymen Bouzid

Mécanismes de transition ipv6
Mécanismes de transition ipv6Mécanismes de transition ipv6
Mécanismes de transition ipv6
Aymen Bouzid

Routage Ipv6 _fr_2015
Routage Ipv6 _fr_2015Routage Ipv6 _fr_2015
Routage Ipv6 _fr_2015
Aymen Bouzid

Bgp policy control fr-first-half
Bgp policy control fr-first-halfBgp policy control fr-first-half
Bgp policy control fr-first-half
Aymen Bouzid

Fr introbgp-sif
Fr introbgp-sifFr introbgp-sif
Fr introbgp-sif
Aymen Bouzid

Meilleures pratiques bgp
Meilleures pratiques bgpMeilleures pratiques bgp
Meilleures pratiques bgp
Aymen Bouzid

OPTIMISATION BGP
OPTIMISATION BGPOPTIMISATION BGP
OPTIMISATION BGP
Aymen Bouzid

MPLS-TE
MPLS-TEMPLS-TE
MPLS-TE
Aymen Bouzid

MPLS
MPLSMPLS

Plus de Aymen Bouzid (11)

La technologie xDSL
La technologie xDSLLa technologie xDSL
La technologie xDSL

Voix et téléphonie sur IP- Convergence voix et données
Voix et téléphonie sur IP- Convergence voix et données Voix et téléphonie sur IP- Convergence voix et données
Voix et téléphonie sur IP- Convergence voix et données

Tendances et évolution des réseaux Wireless LAN
Tendances et évolution des réseaux Wireless LANTendances et évolution des réseaux Wireless LAN
Tendances et évolution des réseaux Wireless LAN

Mécanismes de transition ipv6
Mécanismes de transition ipv6Mécanismes de transition ipv6
Mécanismes de transition ipv6

Routage Ipv6 _fr_2015
Routage Ipv6 _fr_2015Routage Ipv6 _fr_2015
Routage Ipv6 _fr_2015

Bgp policy control fr-first-half
Bgp policy control fr-first-halfBgp policy control fr-first-half
Bgp policy control fr-first-half

Fr introbgp-sif
Fr introbgp-sifFr introbgp-sif
Fr introbgp-sif

Meilleures pratiques bgp
Meilleures pratiques bgpMeilleures pratiques bgp
Meilleures pratiques bgp

OPTIMISATION BGP
OPTIMISATION BGPOPTIMISATION BGP
OPTIMISATION BGP

MPLS-TE
MPLS-TEMPLS-TE
MPLS-TE

MPLS
MPLSMPLS
MPLS


IPv6 Les Bases

  • 1. BOUZID Aymen CCNA Certified CCNP Certified Cisco instructor bouzidaymen@gmail.com ISET Nabeul
  • 2. Implications de l’épuisement d’IPv4 ConfigurerIPv6surdeshôtes Agenda
  • 3. ① Concepts fondamentaux de réseaux  Les modèles OSI et TCP/IP  Adressage IPv4, les sous-réseaux, VLSM, CIDR  Routage ② Expérience dans la configuration et le support d’un réseau IPv4  Configuration d’hôte (Windows, Linux, Unix, etc)  L'utilisation d'applications TCP/IP: ping, traceroute, telnet ③ Expérience de l’usage des CLI (Cisco IOS, JUNOS, Linux/Unix) Connaissances et compétences requis ISET Nabeul | slide 3
  • 4. Les objectifs de la section ⫞ Décrire la situation mondiale des adresses IPv4 ⫞ Décrire les implications de l’épuisement d’IPv4 les Implications de l’épuisement d’IPv4 Comprendre
  • 5. ISET Nabeul | slide 5 Adresses IPv4 disponibles au 16.06.2010 Utilisé Inutilisable Disponible
  • 6. ISET Nabeul | slide 6 Adresses IPv4 disponibles au 31.01.2011 Utilisé Inutilisable Disponible
  • 7. ISET Nabeul | slide 7 La distribution d'adresses globale IPv4 est déséquilibrée Nombre d'adresses IPv4 par personne
  • 8. ISET Nabeul | slide 8 Dates probable d’épuisement d’IPv4 chez les RIR 3 Fev 2011 19 Avr 2011 IANA APNIC RIPENCC LACNIC 14 Sep 2012 23 Avr 2014 ARIN 2 Aout 2020 17 Mar 2014 AFRINIC
  • 9. ISET Nabeul | slide 9 La pénurie augmente les coûts des adresses & le NAT $12 /adresse NAT Réseau complexe Augmentation d’OPEX Casse le end-to-end Paralyse l'innovation
  • 10. ISET Nabeul | slide 10 AFRINIC sera en pénurie, pourquoi attendre! Pas de pannique, AFRINIC a encore IPv4 jusqu'en 2020
  • 11. ISET Nabeul | slide 11 Implications pour l'Afrique: ‘Ruée vers l’Afrique’  Les réseaux Africains sont privées d’IPv4 nécessaire pour faciliter la transition vers IPv6  Obligation de déployer des réseaux entièrement IPv6  Augmentation de l’usage du NAT
  • 12. Qu’allez-vous faire face à l'épuisement IPv4? Déployer IPv6 Déployer le NAT encore et encore Rester à l'écart et d'attendre ISET Nabeul | slide 12
  • 13. Les objectifs de la section ⫞ Travaillez confortablement avec la notation hexadécimale IPv6 ⫞ Identifier, écrire et raccourcir les adresses IPv6 Adresses IPv6 Notions de base des
  • 14. ISET NABEUL | slide 15 Rappel: modèle TCP/IP (IPv4 - 32 bits) APPLICATION DNS HTTP IMAP SMTP POP NFS TRANSPORT TCP UDP IPv4 RESEAUX ICMP IGMP IPSec NAT OSPF IS-IS mob. IP LIAISON DE DONNÉES Ethernet & vars. PPP WiMAX 3GPP
  • 15. ISET NABEUL | slide 16 Rappel: modèle TCP/IP (IPv6 – 128 bits) APPLICATION DNS HTTP IMAP SMTP POP NFS TRANSPORT TCP UDP IPv6 RESEAUX ICMPv6 MLD IPSec ND OSPFv3 IS-IS mob. IP LIAISON DE DONNÉES Ethernet & vars. NBMA ATM 3GPP
  • 16. ISET NABEUL | slide 18 340trillion trillion trillion Adresses IPv6 Possible!
  • 17. ISET NABEUL | slide 19 Comment écrire les adresses IPv6 (1/2) 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 1 0 1 0 0 0 0 1 0 1 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 1 0 0 1 0 0 1 0 0 1 1 0 1 1 1 0 1 0 1 1 1 0 1 0 0 0 0 1 0 1 0 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 0 1 0 0 1 0 1 0 1 1 1 0 1 1 0 0 1 1 1 1 1 1 1 0 128 bits
  • 18. ISET NABEUL | slide 20 Comment écrire les adresses IPv6 (2/2) 1011101011101000 0101011011111111 1111111001001010 1110110011111110 0010000000000001 0100001010010000 0000000000010000 0000001001001001 2001:4290:0010:0249:bae8:56ff:fe4a:ecfe
  • 19. X:X:X:X:X:X:X:X/n Le format générale d'une adresse IPv6 ISET NABEUL | slide 21  X = 4 positions hexadécimales: X = hhhh oú h = [0 – 9, a – f]  n = longueur de préfixe en décimale hhhh:hhhh:hhhh:hhhh:hhhh:hhhh:hhhh:hhhh/n
  • 20. 1 2 ISET NABEUL | slide 22 Les règles pour raccourcir les adresses IPv6 Omettre tous les zéros de POIDS FORTS Substituer des groupes CONSÉCUTIFS de zéros par ‘::’ La Suppression de Zéros La Compression de Zéros
  • 21. ISET NABEUL | slide 23 Exemple: Raccourcir une adresse IPv6 2001:0000:0000:0249:0000:0000:0000:ecfe 2001::249:0:0:0:ecfe Suppression de ZérosCompression de Zéros Zéros de poids forts
  • 22. ISET NABEUL | slide 24 Exemple: Raccourcir une adresse IPv6 2001:0000:0000:0249:0000:0000:0000:ecfe 2001:0:0:249::ecfe Suppression de Zéros Compression de Zéros Zéros de poids forts
  • 23. ISET NABEUL | slide 25 Mauvais raccourcissement d’adresses IPv6 2001:0000:0000:0249:0000:0000:0000:ecfe 2001::0249::ecfe Compression de ZérosCompression de Zéros
  • 25. R O N S E Q U E S T I O N S P S
  • 26. Les objectifs de la section ⫞ Identifier les différents types d’adresses IPv6 ⫞ Décrire la structure et les scopes de ces adresses Types D’Adresses IPv6 Les différents
  • 27. ISET NABEUL | slide 29 Il existe trois types d'adresses IPv6 Tx Rx Tx RxRxRx 1:1 Les adresses Unicast 1:n Les adresses Multicast Il n'y a pas d’adresses (ou communications) broadcast dans IPv6 1:plus proche Les adresses Anycast Tx Rx RxRx
  • 28. ISET NABEUL | slide 30 le scope d’un adresse est son domaine d’unicité Selon le scope, une adresse peut être utilisée comme un identifiant unique d’une interface Scope global Scope Lien-local
  • 29.  Le Préfixe de Routage Global est géré par IANA > RIRs > ISPs  L’ID Réseau est géré de manière hiérarchique par l’ingénieur réseau  L’ID de l’Interface identifie de façon unique les interfaces dans un sous-réseau Les Adresses Unicast Globales (GUA) ISET NABEUL | slide 31 ID RéseauPréfixe de Routage Global ID de l’Interface n bits 64 bits64 - n bits Partie ‘Réseau’ Partie ‘hôte’ Ex: 2001:4290:10:249:bae8:56ff:fe4a:ecfe
  • 30.  Toute interface fonctionnant sous IPv6 a au moins une LLA  Scope = lien-local, aucun routeurs ne route de paquets depuis/vers une LLA  Utilisé pour l’auto-configuration, le neighbour discovery, la mise a jour des protocoles de routage Les Adresses Lien-local (LLA) ISET NABEUL | slide 32 01111111010 ID de l’Interface 10 bits 64 bits54 bits Ex: fe80:0000:0000:0000:bae8:56ff:fe4a:ecfe fe80
  • 31.  Par quelle interface le routeur enverra le paquet?  Vous devez explicitement spécifier l'interface de sortie L’accessibilité des adresses Lien-local et le ZoneID ISET NABEUL | slide 33 fe80::1a fe80::1b fe80::1 fe80::2 fe80::3 fe80::4 Fe 0/0 Fe 0/1 ping fe80::1
  • 32. fe80::hhhh:hhhh:hhhh:hhhh%zoneID ZoneIDs (scopeIDs) – résout l’ambiguïté des LLA ISET NABEUL | slide 34 Identifie le scope d’une adresse Généré automatiquement par le SE Typiquement, un entier ou nom de l'interface  Exemple sur Mac OS X: fe80::bae8:56ff:fe4a:ecfe%en0  Exemple sur Windows: fe80::bae8:56ff:fe4a:ecfe%10
  • 33.  Ecrire les commandes pour  Node A veut faire un telnet à Node B  Node A veut faire un ping à Node C Quiz: Utilisation correcte des ScopeIDs ISET NABEUL | slide 35 fe80::a1%10 fe80::a2%11 fe80::b%eth0 fe80::c%en1 Node A Node C Node B
  • 34. ISET NABEUL | slide 36 Les Adresses Uniques Locales (ULA) 0 1111 110L ID de l’Interface 8 bits 64 bits56 bits L = 0 fc00::/7 fc00::/8 fd00::/8 L = 1 Assigné par un registre Usage libre pour tous
  • 35.  L'exemple le plus significatif est la formation des adresses 6RD.  Exemple le plus courant est celui des adresses 6to4: 2002:WWXX:YYZZ::/48 Les Adresses de transition IPv6 basées sur IPv4 ISET NABEUL | slide 37 ID RéseauPréfixe IPv6 ID de l’Interface n bits 64 bits32 - n bits WWXX:YYZZ 32 bits Adresse IPv4: w.x.y.z Partie ‘Réseau’ Partie ‘hôte’
  • 36. Etant donné le préfixe de base IPv6 et adresse IPv4 suivante, générer le préfixe IPv6 correspondant ① 2002 et 196.1.0.87 ② 2001:4290 et 196.1.0.87 Quiz: générer un préfixe IPv6 à partir d'une adresse IPv4 ISET NABEUL | slide 38
  • 37. ISET NABEUL | slide 39 Générer l’ID de l’Interface (IID) Préfixe Réseaux ID de l’Interface 64 bits 64 bits Interfaces des Serveurs/Routeurs configurer automatiquement les Hôtes Statique (manuel) EUI-64 Pseudo-aléatoirecryptographique Partie ‘Réseau’ Partie ‘hôte’
  • 38. ISET NABEUL | slide 40 Les Interface IDs Reservées (RFC 5433) <préfixe>::0000:0000:0000:0000 <préfixe>::fdff:ffff:ffff:ff80 - fdff:ffff:ffff:ffff Adresse anycast de Routeur de sous-réseau: Adresses anycast de sous-réseau réservés:
  • 39. Adresse IPv6 = Préfixe + IID Comment les IDs d’Interfaces EUI-64 sont générés ISET NABEUL | slide 41 00 90 27 17 FC 0F 00 90 27 17 FC 0FFF FE 0000 00X0 X = 0 MAC est unique X = 1 Local admin. 02 90 27 17 FC 0FFF FE [1] Prendre l’adresse MAC (48 bits) [2] étendre à 64 bits [3] L'unicité de l’adresse MAC le bit U/L [4] Voilà! votre InterfaceID
  • 40. Adresse non spécifiée: 0:0:0:0:0:0:0:0 ou ::  Indique l'absence d'une adresse IPv6  Utilisé comme src addr d’un paquets lorsque l'hôte ne connaît pas ses adresses  Jamais utilisé comme adresse de destination  Ne doit jamais être routé par les routeurs Route par défaut IPv6: 0:0:0:0:0:0:0:0/0 ou ::/0 Adresse de loopback: 0:0:0:0:0:0:0:1 ou ::1  Permet de s'envoyer des paquets IPv6  Ne doit jamais être routé hors du noeud Des adresses connues importantes ISET NABEUL | slide 43
  • 41.  Représenter une adresse IPv4 à un noeud/application exclusif IPv6  Ces adresses ne doivent pas être visibles sur l'Internet Les adresses IPv6 mappé IPv4 ISET NABEUL | slide 44 0 Adresse IPv4 32 bits80 bits Exemple: ::ff:196.1.0.87 ffff 16 bits
  • 42.  Même adresse affectée à plusieurs interfaces/hôtes  Paquets unicast sont livrés au topologiquement plus proche  Attribué à partir de l’espace des adresses unicast Les adresses anycasts ISET NABEUL | slide 45
  • 43. 8 bits 4 bits 4 bits ISET NABEUL | slide 46 Les adresses Multicast 11111111 groupID 8 bits flags scope ff Toutes les adresses Multicast sont de la plage ff00::/8 network prefixreserved p-len 8 bits 32 bits Nombre de bits dans le champ "préfixe réseau" Préfixe unicast de sous-réseau qui possède cette adresse 64 bits L’ID d’un groupe multicast pour un scope donné
  • 44. ISET NABEUL | slide 47 Decoder les flags de l’adresse multicast 0RPT 0 1 Affectation permanente (IANA) Affectation dynamique 0 1 Non basé sur un préfixe de réseau Basé sur un préfixe de réseau 0 1 RP non activé RP activé
  • 45. ISET NABEUL | slide 48 Des scopes multicast bien-connus Bits Hex Scope 0001 1 Interface-local 0010 2 Link-local 0100 4 Admin-local 0101 5 Site-local 1000 8 Organization-local 1110 e Global b b b b 4 bits
  • 46. ISET NABEUL | slide 49 Les scopes réservés et non définis 0000 1 Reserved 0011 3 Reserved 1111 f Reserved 0110 6 Unassigned 0111 7 Unassigned 1001 9 Unassigned 1110 a Unassigned 1011 b Unassigned 1100 c Unassigned 1101 d Unassigned b b b b 4 bits
  • 47. ISET NABEUL | slide 50 Exemple: Un groupID avec differents scopes FF01::101 Tout serveur NTP sur la même interface que l’émetteur FF02::101 Tout serveur NTP sur le même lien que l’émetteur FF05::101 Tout serveur NTP sur le même site que l’émetteur FF08::101 Tout serveur NTP dans la même organisation que l’émetteur FF0e:101 Tout serveur NTP sur Internet Si l’on affecte de façon permanente aux ‘’serveurs NTP’’ le groupe multicast avec l’ID = 101
  • 48.  FF00::  FF01::  FF02::  FF03:: Les adresses multicast réservés ISET NABEUL | slide 51  FF08::  FF09::  FF0A::  FF0B::  FF04::  FF05::  FF06::  FF07::  FF0C::  FF0D::  FF0E::  FF0F::
  • 49. ISET NABEUL | slide 52 Quelques adresses multicast bien-connues FF01::1 Tout nœud IPv6 sur la même interface FF02::1 Tout nœud IPv6 sur le même lien FF01::2 Tout routeur IPv6 sur la même interface FF02::2 Tout routeur IPv6 sur le même lien FF05::2 Tout routeur IPv6 sur le même site RFC 2375 pour la liste complete
  • 50.  Calculé pour chaque adresse unicast/anycast  Toutes les adresses avec les mêmes 24 derniers bits auront la même SNMA L’adresse multicast de sollicitation de nœud (SNMA) ISET NABEUL | slide 53 ff02::1:ffhh:hhhh/104 hhhh:hhhh:hhhh:hhhh:hhhh:hhhh:hhhh:hhhh 24 bits
  • 51. ISET NABEUL | slide 54 Exemple d’adresse multicast de sollicitation de nœud FF02::1:FF0e:8F6C/104 4037::01:800:200E:8C6C 24 bits
  • 52. ISET NABEUL | slide 55 Exemple d’adresse multicast de sollicitation de nœud #show ipv6 interface g0/0 GigabitEthernet0/0 is up, line protocol is up IPv6 is enabled, link-local address is FE80::CA9C:1DFF:FE6B:B6A0 No Virtual link-local address(es): Description: [Link to R1] Global unicast address(es): 2001:43F8:90:C0::2, subnet is 2001:43F8:90:C0::/64 Joined group address(es): FF02::1 FF02::2 FF02::1:FF00:2 FF02::1:FF6B:B6A0 MTU is 1500 bytes
  • 53. ① [Obligatoire] Adresse Lien-Locale sur chaque interface ② [Obligatoire] Adresse de loopback (::1) ③ [Obligatoire] Adresses multicast Tout-Nœud (ff0x::1) ④ Tout adresse unicast ou anycast sur chaque interface ⑤ Une adresse multicast de sollicitation de nœud pour chacun des (4) ⑥ Les adresses multicast de tous les groupes auxquels il appartient Par quelles adresses un nœud s'identifie t-il? ISET NABEUL | slide 56
  • 54. ① Toutes les adresses par lesquelles les hôtes s'identifient ② Adresses multicast tous les routers (ff0x::2) ③ Adresse anycast de Routeur Sous-réseau pour toute interface routée ④ Tout adresse anycast configurés Par quelles adresses un routeur s'identifie t-il? ISET NABEUL | slide 57
  • 55.  Windows: ping – 6 <hostname> ping <address[%scopeID]>  Unix/Linux: ping6 <hostname> | <address> ping6 –I <interface> <mcast-addr> ping <address> Tester la connectivité IPv6 de base ISET NABEUL | slide 60
  • 56. 1. l'adresse Lien-local de votre voisin 2. Tous les hôtes IPv6 sur le sous-réseau 3. Tous les routeurs IPv6 sur le sous-réseau Exercice: tester l'accessibilité de ce qui suit ISET NABEUL | slide 61
  • 57. R O N S E Q U E S T I O N S P S
  • 58. Les objectifs de la section ⫞ Découpage d’un préfixe IPv6 ⫞ Décrire comment les adresses IPv6 sont gérées globalement ⫞ Estimer les besoins d'adressage IPv6 de votre réseau ⫞ Dimensionner et attribuer votre allocation d’adresses Plan D’Adressage IPv6 Création d'un
  • 59. ISET NABEUL | slide 64 Les faces d'un problème de subnetting Découper 2001:db8:c001::/48, en 150 bloques égaux Découper 2001:db8::/32 en /40s Vous avez 125 sites dont chacun a besoin d'un /60, quelle taille préfixe devriez-vous réserver pour tous vos sites?
  • 60.  L’ > L en longueur (en quantité, plus court est plus grand)  L’ = L + s (s = nombre de bits de sous-réseau)  Le Subnetting c’est trouver ‘s’ et les valeurs s-prefix1 …n Les problèmes génériques de subnetting IPv6 ISET NABEUL | slide 65 Préfixe/L s-préfixe1/L’ s-préfixe2/L’ s-préfixen/L’…………………..……
  • 61.  Les raisons du subnetting  IPv4: économiser l'espace d'adressage  IPv6: Nécessaire pour le routage ou la sécurité  Pas de VLSM dans IPv6 – même longueur de préfixe sur chaque LAN  Pensez sous-réseaux et non hôtes  Il sera rare d’avoir un sous-réseau plus grand qu’un /64! Oublier les mauvaises habitudes de subnetting IPv4 ISET NABEUL | slide 66
  • 62. ISET NABEUL | slide 67 Procédure de subnetting IPv6 Trouver le bits de sous-réseau (s) Données Processus Formule Trouver les hexits de sous-réseau Trouver l’incrément (B) du subnetID Enumérer les sous-réseaux Préfixe & long. L , L’ OU no. sous-réseaux Préfixe & long. L, le bits s de sous-réseaux Long. sous-préfixe L’ s = L’- L ou s = log N/log 2 s / 4 B = 216 – (L’%16) Utilisez sipcalc ou tout autre outil en ligneLong. sous-préfixe L’
  • 63. ISET NABEUL | slide 68 Etape #1: Comment trouver le bit (s) de sous-réseaux s = L’– L log N log 2s = Longueur des sous-préfixes Longueur du préfixe No. de sous-réseaux requis
  • 64. L’on connaît le nombre de sous-réseaux N = 700 ① s = log 700 ÷ log 2 = 9.81 ≈ 10 bits Ex: Découper 2001:db8:c000::/36 en 700 sous-réseaux ISET NABEUL | slide 69
  • 65. Etape #2: Comment trouver l’hexits de sous-réseaux ISET NABEUL | slide 70 Préfixe initial l’ID de l’Interface L bits 64 bitss bits Long. de sous-préfixe L’ = L + s Partie ‘Hôte’ ID réseau Le nombre d’hexits = s ÷ 4
  • 66. L’on connaît le nombre de sous-réseaux N = 700 ① s = log 700 ÷ log 2 = 9.81 ≈ 10 bits ② Nombre d’hexits = 10 ÷ 4 = 2.5 ≈ 3 hexits Ainsi chaque sous-préfixes sera de la forme Ex: Découper 2001:db8:c000::/36 en 700 sous-réseaux ISET NABEUL | slide 71 2001:db8:cHHH::/46
  • 67. Etape #3: Comment trouver l’increment (B) ISET NABEUL | slide 72 B = 216 – (L’%16) Longueur de sous-préfixe
  • 68. L’on connaît le nombre de sous-réseaux N = 700 ① s = log 700 ÷ log 2 = 9.81 ≈ 10 bits ② Nombre d’hexits = 10 ÷ 4 = 2.5 ≈ 3 hexits ③ Chaque sous-préfixes sera: 2001:db8:cHHH::/46 ④ ‘HHH’ changera de B = 216 – (46%16) = 216-14 = 22 = 4 Ex: Découper 2001:db8:c000::/36 en 700 sous-réseaux ISET NABEUL | slide 73
  • 69. ISET NABEUL | slide 74 Etape #4: Comment énumérer les sous-réseaux <préfixe>:<subnetID0>::/L’ <préfixe>:<subnetID1>::/L’ <préfixe>:<subnetID2>::/L’ <préfixe>:<subnetIDn>::/L’ subnetID0 + B subnetID1 + B subnetIDn-1 + B
  • 70.  Utile pour savoir "quel est le 79e sous-réseau" par exemple Etape #4: Comment énumérer les sous-réseaux (casse-cou) ISET NABEUL | slide 75 le neme subnetID L’incrément précédemment calculé an = (n-1)B
  • 71. sipcalc <préfixe::/L> --v6split=<L’> Etape #4: comment énumérer les sous-réseaux avec sipcalc ISET NABEUL | slide 76 Longueur de sous-préfixePréfixe initiale & longueur Ex: sipcalc 2001:db8:c000::/36--v6split=46
  • 72. sipcalc <prefix::/L> --v6split=<L’> | grep Network | nl | sed -n np Etape #4: Trouver the ne sous-réseau avec sipcalc & shell ISET NABEUL | slide 77 Longueur de sous-préfixePréfixe initiale & longueur sipcalc 2001:db8:c000::/36--v6split=46 grep Network | nl |sed –n 975p
  • 73.  Ex: Découper 2001:db8:c000::/36 en 700 sous- réseaux  Le ne sous-reseau est an = 4(n-1)  1er subnetID: a1= 4(0) = 0 (0x0)  1st sous-réseau: 2001:db8:c000::/46  Dernier subnetID: a1024 = 4(1023) = 4092 (0xFFC)  Dernier sous-reseau: 2001:db8:cffc::/46  264e subnetID: a264 = 4(263) = 1052 (0x41C)  26e sous-reseau: 2001:db8:c41c::/46 Etape #4: Exemple d’énumération de sous-réseaux ISET NABEUL | slide 78
  • 74. ISET NABEUL | slide 79 Exercice de subnetting Un FAI qui opère dans 10 villes vient de recevoir une allocation 2001:db8::/32 d’ATI, subdiviser le comme il se doit
  • 75. ISET NABEUL | slide 80 Exemple d’usage de sipcalc sipcalc 2001:db8::/32 –v6split=36 | grep Network Network - 2001:0db8:0000:0000:0000:0000:0000:0000 - Network - 2001:0db8:1000:0000:0000:0000:0000:0000 - Network - 2001:0db8:2000:0000:0000:0000:0000:0000 - Network - 2001:0db8:3000:0000:0000:0000:0000:0000 - Network - 2001:0db8:4000:0000:0000:0000:0000:0000 - Network - 2001:0db8:5000:0000:0000:0000:0000:0000 - Network - 2001:0db8:6000:0000:0000:0000:0000:0000 - Network - 2001:0db8:7000:0000:0000:0000:0000:0000 - Network - 2001:0db8:8000:0000:0000:0000:0000:0000 - Network - 2001:0db8:9000:0000:0000:0000:0000:0000 - Network - 2001:0db8:a000:0000:0000:0000:0000:0000 - Network - 2001:0db8:b000:0000:0000:0000:0000:0000 - Network - 2001:0db8:c000:0000:0000:0000:0000:0000 - Network - 2001:0db8:d000:0000:0000:0000:0000:0000 - Network - 2001:0db8:e000:0000:0000:0000:0000:0000 - Network - 2001:0db8:f000:0000:0000:0000:0000:0000 -
  • 76.  Nombre de sous-réseaux: N = 10  Bits de sous-réseaux requis: s = log 10 ÷ log 2 = 3.322 ≈ 4  4 bits donnent 16 (c-a-d 24) sous-préfixes dont 6 spares  Longueur de chaque sous-préfixe L’= 36 (c-a-d 32 + 4)  L’hexit de sous-réseaux = s/4 = 1  L’incrément de sous-réseaux B = 216-(36%16) = 4096 (0x1000) Solution á l’exercice de subnetting ISET NABEUL | slide 81
  • 77.  Premier subnetID  a1= 4096(1-1) = 0 (0x0) [avec an=(n-1)B]  Premier sous-réseau: 2001:db8:000::/36  Dernier subnetID  a16 = 4096(16-1) = 61440 (0xf000)  Dernier sous-réseau: 2001:db8:f000::/36  Vérifiez votre réponse à l'aide de sipcalc  sipcalc 2001:db8::/32 –v6split=36 Exemple de subnetting : les analyses ISET NABEUL | slide 82
  • 78. ① Ne pas se limiter aux préfixes de bases des RIRs: /32, /48 ② Longueurs de préfixe typiques  Les hôtes sur un LAN: /64  Lien inter-router: /127  Adresses de loopback : /128 ③ Planifier un schéma hiérarchique pour optimiser l'agrégation ④ S'assurer que tous les préfixes tombent sur des arrondis(4 bits) Quelques précisions sur le plan d'adressages ISET NABEUL | slide 83
  • 79. Améliore la sécurité en éliminant  Problème de (ping pong) sur certains liens p2p  Problème du cache des voisins IPv6 Les adresses avec les 64 bits suivants ne doivent pas être utilisés  0000:0000:0000:0000  ffff:ffff:ffff:ff7f ➠ :ffff Bonne pratique: Usage /127 pour les liens inter-routeur ISET NABEUL | slide 84 <préfixe>:<subnetID>::/127
  • 80. ISET NABEUL | slide 86 Exemple d’hiérarchie pour le réseau d’un ISP d’un pays ASN Ville #1 Ville #2 Ville #n Site #1 Site #2 Site #n Client #1 Client #2 Client #n Niveau 1 Niveau 2 Niveau 3 (fin du reseaux)
  • 81. ISET NABEUL | slide 87 Exemple d’hiérarchie pour une université ASN Campus #1 Campus #2 Campus #n Bâtiment #1 Bâtiment #2 Bâtiment #n Département #1 Département #2 Département #n Niveau 1 Niveau 2 Niveau 3 (fin du reseaux)
  • 82. ISET NABEUL | slide 88 Exemple d’hiérarchie d’un réseau d’entreprise ASN HQ Branche #1 Branche #n Dannées Voix Vidéo Vente Marketing Opérations Niveau 1 Niveau 2 Niveau 3 (fin du reseaux)
  • 83. ISET NABEUL | slide 89 Estimer le nombre total des préfixes nécessaires | FAI ASN Ville #1 Ville #2 Ville #n Site #1 Site #2 Site #n Client #1 Client #2 Client #n N = #Villesx #Sites x Clientsmax
  • 84. ISET NABEUL | slide 90 Estimer le nombre total des préfixes nécessaires | Université N = #Campus x #Bâtiments x Départementsmax ASN Campus #1 Campus #2 Campus #n Bâtiment #1 Bâtiment #2 Bâtiment #n Département #1 Département #2 Département #n
  • 85. Arrondissez vos estimations à la plus proche puissance de quatre Visez les arrondis /20, /24, /28, /32, /36, /40, /44, /48, /52, /56, /60, /64 ISET NABEUL | slide 91 Villes Sites Campus Batiments etc 24n 16 256 4096 65536 1048576 16777216 268435456 4294967296 68719476736
  • 86. ISET NABEUL | slide 92 Exemple de prefixes alignés sur les arrondis 2001:db8:3c00::/40 2001:db8:3c00::/42 1ere adresse 2001:db8:3c00:: 2001:db8:3c00:: Dernière adresse 2001:db8:3cff:ffff:ffff:ffff:ffff:ffff 2001:db8:3c3f:ffff:ffff:ffff:ffff:ffff
  • 87. ① Trouvez le nombre de bits pour N préfixes: s = log 10 ÷ log 2 ② Décidez de la plage d’@ à donner aux réseaux finaux (Sn)  /64 pour un LAN  /60 au moins pour un usage domestique ③ Plage d’@ à demander à votre RIR = Sn – s, Ex:  48 – s [si vous assignez /48s par réseaux finaux ]  52 – s [si vous assignez /52s par réseaux finaux ] Calcul de la plage d’adresses à demander ISET NABEUL | slide 93
  • 88. ISET NABEUL | slide 94 Pas d’inquiétude, il ya suffisamment d'adresses! 2000::/3 35 trillion /48s La population mondiale Projections de 2050 9.3 milliard
  • 89. ISET NABEUL | slide 95 Planification d'adresses IPv6 | exemple Un FAI a des activités dans 10 villes. La plus grande ville dispose de 50 POPs, dont le plus important a environ 2700 clients. Estimer les besoins d'adressage IPv6 de cet FAI
  • 90.  On sait  #Villes = 10 [arrondi à 16]  #SITEs = 50 [arrondi à 256]  #Clientsmax = 2700 [arrondi à 4096]  On calcule  Nombre total de préfixes de réseau finaux requis est N  N=16 x 256 x 4096 = 16,777,216  Nombre de bits de sous-réseau requis: s=log16,777,216/log2 = 24.  Taille d’allocation:  48 – 24 = 24 [Soit /48s par site finaux]  52 – 24 = 28 [Soit /52s par site finaux]  Ainsi, le FAI doit demander un /24 ou /28 à ATI. Exemple d'adressage IPv6 – analyse & solution ISET NABEUL | slide 96
  • 91.  Environnements de serveurs non virtualisés  Un serveur physique a besoin d'au moins une @ IPs  Environnements virtualisés  L'hyperviseur doit avoir une ou plusieurs @ IPs  Chaque VM a besoin d'au moins une adresse IP  Chaque hyperviseur peut contenir plusieurs clients VMs Considérations pour les serveurs virtuels ISET NABEUL | slide 97
  • 92. Les trois phases de la planification d’adresse IPs ISET NABEUL | slide 99 Estimer vos besoins d'adressage Demander votre bloc à ATI Attribuez les sous-préfixes aux différentes parties du réseau
  • 93. ISET NABEUL | slide 100 Deux approches pour l'attribution des sous-préfixes 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 sous-réseau #1 sous-réseau #2 sous-réseau #3 sous-réseau #5 sous-réseau #4 sous-réseau #1 sous-réseau #2 sous-réseau#3 sous-réseau #4 sous-réseau #5 séquentiel bissection
  • 94. ISET NABEUL | slide 101 Exercice Basé sur le dernier exercice, ATI vous alloue 2001:db::/24. Découvrez á quoi un plan d'adressage peut-il ressembler à l'aide de cet outil: http://j.mp/v6Planner
  • 95. R O N S E Q U E S T I O N S P S
  • 96. Les objectifs de la section ⫞ Décrire l'en-tête IPv6, en ressortant les différences avec l'en-tête IPv4 ⫞ Identifier les équivalents IPv6 des protocoles clés IPv4 et leur fonctionnement IPv6 Á Partir D’IPv4 Comprendre
  • 97. ISET NABEUL | slide 104 La structure d’un paquet IPv6 Extension Header Information Source Address Version Flow LabelTraffic Class Payload Length Next Header Hop Limit Destination Address Next Header Data 40 octets Taille variable 4 bits 8 bits 20 bits
  • 98.  Utilisées pour encoder des informations complémentaires à la couche Internet  Placées entre l’en-tête de base et celle de la couche supérieure  Un paquet peut transporter 0, 1 ou plusieurs en-têtes  Il ya une valeur unique "Next Header" pour chaque en-tête  Servent les mêmes fonctions que le champ "protocole" de l’en- tête IPv4 À propos des en-têtes d'extension IPv6 ISET NABEUL | slide 105
  • 99. ISET NABEUL | slide 106 Paquet IPv6 sans entête d'extension Entête de la couche supérieure (Ex: TCP ou UDP) Source Address Version Flow LabelTraffic Class Payload Length Next Header = UL Hop Limit Data 40 octets Taille variable Destination Address
  • 100. ISET NABEUL | slide 107 Paquet IPv6 avec entête d'extensions EH1 Header Source Address Version Flow LabelTraffic Class Payload Length Hop Limit Next Header = EH2 40 octets Destination Address Entête de la couche supérieure (Ex: TCP or UDP) Data EH2 Header Next Header = UL Next Header = EH1
  • 101. ISET NABEUL | slide 108 Liste et ordre des entêtes d'extension IPv6 Ordre Entête Code Description 1 Entête de base IPv6 2 Hop-by-hop options 0 Examiné par tous les noeuds sur le chemin 3 Routing 43 Spécifie la route pour un datagramme (mobile v6) 4 Fragment 44 Les paramètres de fragmentation 5 Authentication (AH) 51 Vérifie l’authenticité du paquet 6 ESP 50 Cryptage des données 7 Destination options 60 Examiné seulement par le noeud de destination 8 Mobility 135 Paramètres à utiliser pour mobile IPv6
  • 102. ① Ouvrir http://j.mp/v6cap et sélectionnez paquet #67  Quel est le Flow label?  Quelles informations ce paquet comporte t-il?  Quelle est la taille de la donnée de ce paquet?  Combien de routeurs enverront ce paquet? ② Ouvrir http://j.mp/v6rh  Énumérer les deux entêtes d'extension de ce paquet  Quelles informations ce paquet transporte t-il? Exercice: Analyse de paquets réel IPv6 ISET NABEUL | slide 109
  • 103. ISET NABEUL | slide 110 Les changements structurels dans l’entête IPv4 Version IHL Type of Service Total length Identification Flags Fragment Offset Time to Live Protocol Header Checksum Source Address Destination Address Options Padding Champ éliminé de IPv6 Champ ôté de l’en-tête de base IPv6 Champ rebaptisé dans IPv6 champ maintenu
  • 104. ISET NABEUL | slide 111 IPv4 vs IPv6, comparaison des fonctionnalités clés IPv4 IPv6 Méthodes de configuration automatique des hôtes et des CPEs  DHCP  PPPoE  DHCPv6  Stateless Address configuration  PPPoE Résolution d’adresse de la couche Réseau vers Liaison-de-données  ARP  Broadcast  ICMPv6 (NS, NA)  Multicasts
  • 105. ISET NABEUL | slide 112 IPv4 vs IPv6, comparaison des fonctionnalités clés IPv4 IPv6 Des noms de domaines aux méthodes de résolution d’adresses  DNS  A Enregist. de ressource  in-addr-arpa Zone inverse  DNS  AAAA Enregist. de ressource  ip6.arpa Zone inverse Comment rejoindre un groupes multicasts  IGMPv1 and IGMPv2  MLD Attribution automatique de passerelle par défaut aux hôtes  DHCP , IRD ou Passive RIP  RA (ICMPv6)
  • 106. ISET NABEUL | slide 113 IPv4 vs IPv6, comparaison des fonctionnalités clés IPv4 IPv6 Protocoles de routages dynamiques standards supportés  RIPv1 , RIPv2  OSPFv2, IS-IS  BGPv4 (IPv4 Address Family)  RIPng  OSPFv3 , IS-IS  BGPv4 (IPv6 Address Family) Taille minimale du MTU  576 octets  1280 octets Modes de communication supportés  Unicast, multicast, broadcast  Unicast, multicast
  • 107. R O N S E Q U E S T I O N S P S
  • 108. Les objectifs de la section ⫞ Décrire l'importance et le fonctionnement du ND d'IPv6 ⫞ Décrire comment ND est utilisé dans les autres fonctions clés d’IPv6 Le Neighbor Discovery d’IPv6 Comprendre
  • 109. ① Router discovery ② Prefix discovery ③ Parameter (Ex: MTU, hop limit etc) discovery ④ Address auto-configuration (SLAAC) ⑤ Address resolution ⑥ Next-hop determination ⑦ Neighbour unreachability detection ⑧ Duplicate address detection ⑨ Redirect ⑩ Link-layer address change notification Les Fonctions du Neighbor Discovery (ND) d’IPv6 ISET NABEUL | slide 116
  • 110. ND ≈ ARP + IRDP + Redirect + NUD IPv4 Nouveau dans IPv6
  • 111. ISET NABEUL | slide 118 ND définit et utilise 5 messages ICMPv6 Neighbor Solicitation Neighbor Advertisement Router Solicitation Router Advertisement Redirect
  • 112. ISET NABEUL | slide 119 Le Router Solicitation (RS) Envoyé par Un hôte IPv6 But Trouver les routeurs présents sur le lien en vue d’obtenir les paramètres du réseau Adresse Source IP de l’interface qui fait la requête si il en existe Adresse indéterminé (::) s’il n'y a pas encore d’adresse Adresse de Destination FF02::2 (all-routers) Remarques ICMP type 133, ICMP code 0
  • 113. ISET NABEUL | slide 120 Exemple de capture d’un paquet RS
  • 114. ISET NABEUL | slide 121 Le Router Advertisement (RA) Envoyé par Un router IPv6 But  Annoncer sa présence, les préfixes, MTU, hop limits  Envoyer périodiquement ou en réponse à un RS Adresse Source L’adresse lien-local de l’interface qui l’envoie Adresse de Destination  [Diffusion périodique] FF02::1  [Sollicité] L’adresse source du noeud qui envoie le RS Remarques ICMP type 134, ICMP code 0
  • 115. ISET NABEUL | slide 122 Exemple de capture d’un RA (1/2)
  • 117. Configurer un RA sur IOS de Cisco ISET NABEUL | slide 124 Définir l'intervalle des retransmission du RA (config-if)#ipv6 nd ra interval { max [min]} (config-if)#ipv6 nd ra interval {msec max [min]} Définir la durée de vie du messages RA (config-if)#ipv6 nd ra lifetime <secs> Supprimer les messages RA de l’interface connectée (config-if)#[no] ipv6 nd ra suppress [all]
  • 118. ISET NABEUL | slide 125 Le Neighbour Solicitation (NS) Envoyé par Un hôte IPv6 But  Déterminer l’adresse L2 des voisins  Duplicate address detection (DAD)  Vérifier qu’un voisin est accessible Adresse Source  IP de l’interface qui fait la requête si il en existe  Adresse indéterminé (::) s’il n'y a pas encore d’adresse Adresse de Destination  L’adresse du voisin si elle est connue  L’adresse multicast de sollicitation de noeud de la cible sinon Remarques ICMP type 135, ICMP code 0
  • 119. ISET NABEUL | slide 126 Le Neighbour Advertisement (NA) Envoyé par Un hôte IPv6 But  Répondre à un neighbour solicitation (NS)  Sinon, annoncer des mises à jour a ses voisins Adresse Source Toute adresse sur l'interface d'origine. Adresse de Destination  L’adresse IP du noeud qui émet le NA.  FF02::1 pour des diffusions périodiques Remarques ICMP type 136, ICMP code 0
  • 120. ISET NABEUL | slide 127 Exemple d’un NA sollicité par un router
  • 121. ISET NABEUL | slide 128 Exemple d’un NA sollicité par un hôte
  • 122. ISET NABEUL | slide 129 Le message redirect Envoyé par Router IPv6 But Informer un noeud du meilleur next-hop.pour une destination Adresse Source Adresse Lien-local du routeur Adresse de Destination Adresse IP du nœud qui fait la requête Remarques ICMP type 137, ICMP code 0 Sample packet at http://j.mp/v6redirect
  • 123. ISET NABEUL | slide 130 Le Duplicate Address Detection (DAD) N1 N2 2001:db8:c001::10 2001:db8:c001::10 ICMPv6 Type I35 (NS) source :: destination ff02::1:ff00:0010 target 2001:db8:c001::10 ICMPv6 Type I36 (NA) source 2001:db8:c001::10 destination ff02::1 target 2001:db8:c001::10
  • 124.  Le DAD est effectué pour TOUT adresse unicast  Le DAD n’est JAMAIS effectué pour:  Les adresses anycast  Des adresses spécifiques  En cas d’échec du DAD  Cette adresse ne peut être assignée à une interface.  Tout adresse utilisant cet IID n’est donc pas unique  Une erreur system doit être enregistrée Plus de détails sur le DAD ISET NABEUL | slide 132
  • 125. ISET NABEUL | slide 133 Exemple de paquet NS pour un DAD
  • 126. Configurer DAD sur IOS de Cisco ISET NABEUL | slide 134 Définir le nombre de NS envoyé pendant DAD (config-if)#[no]ipv6 nd dad attempts <value> Définir l’intervalle de retransmission du NS pour le DAD (config-if)#[no] ipv6 nd dad time [millisecs]
  • 127. Tentative Duplicate DAD Valid Les états de toute adresse IPv6 pltime > 0 vltime > 0 Invalid Preferred Deprecated ok oui non non oui nok RXTXRXTX RXTX TX RX NEW TX RX EXISTING
  • 128. ① Pour quelle adresse ce DAD est-il fait? ② Quel est le SNMA de l'adresse en question? ③ Notez les adresses MAC suivants  L’hote qui fait le DAD  L’hote qui possède déjà cette adresse IP Exercice: Analyser http://j.mp/v6dad ISET NABEUL | slide 136
  • 129. ISET NABEUL | slide 137 Resolution d’adresse de couche L2 N2 N1 2001:db8:c001::20 [b8:e8:56:4a:fe:ac] 2001:db8:c001::10 NS source 2001:db8c001::10 destination ff02::1:ff00:0020 target 2001:db8:c001::20 NA source 2001:db8:c001::20 destination 2001:db8:c001::10 target 2001:db8:c001::20 target L2 addr b8:e8:56:4a:fe:ac
  • 130. ① Quelle est l'adresse IP de l'hôte avec la adresse MAC inconnue? ② Quel nœud (adresse IP) est à la recherche de l'adresse MAC? ③ Quelle est l'adresse de destination du paquet #1 ④ Quelle est l'adresse MAC du nœud (2)? ⑤ Quelle est l'adresse MAC du noeud (1)? Quiz: regardons j.mp/v6-MAC-addr-resolv ISET NABEUL | slide 138
  • 131.  Les Nœuds vérifient activement l'état des voisins avec qui ils communiquent:  Déterminer si le voisin est inaccessible  Déterminer si la route vers le voisin est toujours valide  Le Voisin doit confirmer qu'il reçoit et traite les paquets IP en: ① Envoyant un indice de protocole de couche supérieure ex: TCP ACK ② Sollicitant un NA du voisin en utilisant une sonde unicast (NS) Le Neighbour Unreachability Detection (NUD) ISET NABEUL | slide 139
  • 132. Configurer le NUD sur IOS de Cisco ISET NABEUL | slide 140 Définir le no. de fois que le NUD renvoie des messages NS (config-if)#ipv6 nd nud retry <base> <interval> <max-attempts> Définir la durée de vie (expiration) du cache ND (config-if)#ipv6 nd cache expire <time> [refresh] Configurer le ND pour créer une entrée d'un NA non sollicités (config-if)#ipv6 nd na glean
  • 133. ISET NABEUL | slide 141 Capture d’un paquet NS pour un NUD
  • 134. R O N S E Q U E S T I O N S P S
  • 135. Les objectifs de la section ⫞ Configurer et vérifier IPv6 sur les systèmes d’exploitation Windows ⫞ Configurer et vérifier IPv6 sur les systèmes d’exploitation Linux ⫞ Configurer et vérifier IPv6 sur les systèmes d’exploitation MAC OS ⫞ Configurer et vérifier IPv6 sur Cisco IOS ⫞ Configurer et vérifier IPv6 sur Junos De Base IPv6 Sur Des Hôtes Configuration
  • 136. La plupart des SEs ont IPv6 activé par défaut ISET NABEUL | slide 144 http://j.mp/OSv6-support
  • 137. ISET NABEUL | slide 145 Configuration d’hôte: Windows Vista/7
  • 138. ISET NABEUL | slide 146 Configuration d’hôte: Mac OS X
  • 139. ISET NABEUL | slide 147 Configuration d’hôte: Linux (/etc/network/interfaces) Adressage statique auto eth0 iface eth0 inet6 static address 2001:db8:fedc:abcd::1/64 Client DHCPv6 auto eth0 iface eth0 inet6 dhcp Adressage automatique sans état auto eth0 iface eth0 inet6 auto Serveur DNS (/etc/resolv.conf) nameserver 2001:db8:c001::53a nameserver 2001:db8:c001::53b
  • 140.  Rappel: les adresses EUI-64 rendent facilite le tracking  Pour des raisons de confidentialité, les hôtes peuvent utiliser un IID généré aléatoirement  Le status des adresses confidentielles sur quelques SEs  Windows Vista/7/8: Activé par défaut  OS X 10.8+ : Activé par défaut  Linux - Non activé par défaut L’usage des adresses confidentielles ISET NABEUL | slide 148
  • 141. ISET NABEUL | slide 149 Désactiver l’adressage confidentiel Windows c:netsh interface ipv6 set privacy state=enabled c:netsh interface ipv6 set global randomizeidentifiers=enabled Mac OS X (/etc/sysctl.conf) net.inet6.ip6.use_tempaddr=1 net.inet6.ip6.temppltime=XX Linux (/etc/sysctl.conf) $echo "1" > /proc/sys/net/ipv6/conf/default/use_tempaddr
  • 142. ISET NABEUL | slide 150 Configuration IPv6 de base sur IOS de Cisco Activer IPv6 sur une Interface (config-if)#ipv6 enable Assigner une adresse IPv6 avec un interfaceID automatique #ipv6 address <prefix/length> eui-64 Assigner une adresse IPv6 statique #ipv6 address <address/length> [link-local | anycast] Activer le routage IPv6 et CEF (config)#ipv6 unicast-routing (config)#ipv6 cef
  • 143. ISET NABEUL | slide 151 Configuration IPv6 de base sur Junos Activer IPv6 sur une Interface #edit interfaces <interfacename> unit <unit_no> Assigner une adresse IPv6 avec un interfaceID automatique #set family inet6 address <prefix/prefix-length> eui-64 Assigner une adresse IPv6 statique #set family inet6 address <ipv6address/prefix-length>
  • 144. R O N S E Q U E S T I O N S P S
  • 145. Les objectifs de la section ⫞ Décrire les options d’attribution d’adresses en IPv6 ⫞ Décrire, et vérifier comment fonctionne SLAAC ⫞ Décrire, et vérifier comment fonctionne DHCPv6 ⫞ Décrire, et vérifier comment fonctionne DHCPv6-PD Attribution D’adresse Dans IPv6
  • 146. ISET NABEUL | slide 154 Exigences de base pour l’attribution d'adresse ① Adresse(s) IPv6 ② Passerelles par défaut IPv6 ③ Serveur(s) DNS ① Adresse(s) IPv6 ② Passerelles par défaut IPv6 ③ Serveur(s) DNS ④ Délégations de préfixe(s)
  • 147. ISET NABEUL | slide 155 Il y’a 2 mécanismes d'approvisionnement clés Basé sur RA (SLAAC) DHCPv6 Adresse Passerelle par défaut DNS config. DNS config.Adresse Délégation de préfixe Autres Le DNS via RA est récent, il n ya donc pas encore de support global
  • 148. ISET NABEUL | slide 156 Comparaison les options offertes par méthodes Adresses Pass. Par defaut DNS info. Delegat. de Préfixes SLAAC Oui Oui Non Non Stateful DHCPv6 Oui Non Oui Oui Stateless DHCPv6 Non Non Oui Non RDNSS Non Non Oui Non
  • 149. ISET NABEUL | slide 157 Les options dans les RAs M O L A Dans les messages RA Dans les Informations de Préfixes en option dans le RA Managed configuration Other configuration On-Link Address configuration
  • 150.  Les hôtes doivent être configurés pour obtenir une adresse IP automatiquement  Tous les hôtes génèrent toujours et utilisent une adresse Lien-locale L’usage des options ‘M’ & ‘A’ détermine comment les hôtes reçoivent leur adresses ISET NABEUL | slide 158 M A Adresses résultant sur l’interface de l’hôte (on-link) 0 0 Aucune adresse sera configuré automatiquement 0 1 Adresse généré à partir de préfixe(s) dans un RA 1 1 Adresse généré à partir de préfixe(s) dans un RA Adresse complète à partir du serveur DHCP 1 0 Adresse complète à partir du serveur DHCP
  • 151.  Mettre L = 0 force un comportement de PVLAN sur le sous-réseau  Il n'ya pas de moyen d’indiquer le statut on-link avec DHCP  Hôtes n'effectuent pas de résolution d'adresse L2 pour des adresses off-link L’usage de l’option ‘L’ pour indiquer des voisins sur le lien ISET NABEUL | slide 159 L Comment traiter d'autres adresses dans le préfixe 1 On-link: transmet directement, pas besoin de routeur 0 Off-link: utiliser la passerelle par défaut pour les obtenir
  • 152.  Les Informations DNS nécessaires 1) Un ou plusieurs Serveurs DNS Récursifs (RDNSS) 2) List de nom de domaines  Si DHCPv6 est utilisé  Configurez les options de serveur DHCP  Mettre l’option ‘M’ à 1  Si SLAAC est utilisé  Configurez les options sur le routeur  Si le client supporte la RFC6106, il obtiendra les informations DNS  Si le client ne supporte pas la RFC 6106, mettre l’option 'O' à 1 Donner les informations du DNS ISET NABEUL | slide 160
  • 153. ISET NABEUL | slide 161 Donner les informations du DNS Serveur DNS recursif Liste des noms de domaines Pas RFC 6106 Serveur DHCPv6 Passerelle RFC 6106 Pas RFC 6106 [RA] M = 1 [RA] O = 1
  • 154. ISET NABEUL | slide 162 Comment le (SLAAC) fonctionne t-il RS RA [PIO] 2001:db8:c001::/64 {A=1} [RDNSO] 2001:db8:cafe::53 Address: 2001:db8:c001:<EUI-64>/64 DNS: 2001:db8:cafe::53 2001:db8:c001::1/64
  • 155. ① Mettre O =1 lorsque M =1 est redondant ② En pratique, certains DNS peuvent nécessiter que vous utilisez les deux à la fois ③ Un préfixe avec les options A & L = 0, est inutiles ④ DHCPv6 ne précise pas la longueur de préfixe, donc vous aurez besoin de L = 1 pour éviter les comportements PVLAN ⑤ SLAAC ne fonctionne qu'avec /64, il n’est donc pas possible d’utiliser un préfixe plus long A savoir sur l’usage des options ISET NABEUL | slide 164
  • 156. ISET NABEUL | slide 165 Configurer SLAAC sur un router Cisco (config)#interface fastethernet 0/1 (config-if)#ipv6 address 2001:db8:c001::1/64 (config-if)#ipv6 nd prefix 2001:db8:a::/64 no-advertise
  • 157. ISET NABEUL | slide 166 Exercice: Analyser j.mp/SLAAC-1 ① Quelle est l’adresse MAC de l'hôte qui veut une adresse? ② Quelle est l’adresse MAC du routeur qui répond? ③ Quel est le préfixe IPv6 que le routeur envoie à l'hôte? ④ Les adresses obtenues à partir de ce préfixe sont valident pendant combien de temps? ⑤ Écrivez une adresse IPv6 que l'hôte peut avoir
  • 158. ISET NABEUL | slide 167 Comment le stateful DHCPv6 fonctionne t-il (1/2) [ND]RS M = 1 [RA] 1 2 3 4 [DHCP6] Solicit Option Request Option Advertise[DHCP6] 2001:db8:c001::face {DNS} 2001:db8:cafe::53
  • 159. ISET NABEUL | slide 168 Comment le stateful DHCPv6 fonctionne t-il (2/2) Reply [DHCP6] [DHCP6] Request 2001:db8:c001::face 2001:db8:c001::face 6 5 Address: 2001:db8:c001::face DNS: 2001:db8:cafe::53
  • 160.  DHCP est un protocole mature et donc familier  Plus d'options pour contrôler la façon dont les adresses sont attribuées par exemple:  Limiter l’attribution à une petite plage d'adresses  Affecter une adresses IP à des clients particuliers  Support pour les mises à jour dynamique de DNS  D'autres paramètres peuvent être passés en utilisant les options  Logs centralisés (dépannage et investigations)  Certains SEs ne sont pas équipés de clients DHCPv6 (EX: Android)  L’on ne peut donner de passerelle par défaut aux clients Avantages et inconvénients du stateful DHCPv6 ISET NABEUL | slide 169
  • 161. ISET NABEUL | slide 170 Exercice: Analyser j.mp/DHCPv6-1 ① Quelle est l'adresse IPv6 du serveur DHCPv6? ② De quel protocole et de quel port a été initié la requête? ③ Vers quel protocole et quel port a été envoyé la requête? ④ Quel est l'identificateur unique du client pour cette session? ⑤ Quels sont les paramètres demandés par le client? ⑥ Quelle est l’adresse IPv6 que le routeur donne à l'hôte? ⑦ Pendant combien de temps les adresses obtenues à partir de ce préfixe sont-elles valident? ⑧ Notez tous les paramètres DNS reçus par le client
  • 162. ISET NABEUL | slide 171 Comment le stateless DHCPv6 fonctionne t-il (1/2) [ND]RS1 2 M = 0 [RA] [PIO] 2001:db8:c001::/64 {A=1} Address: 2001:db8:c001:<EUI-64>/64 3
  • 163. ISET NABEUL | slide 172 Comment le stateless DHCPv6 fonctionne t-il (2/2) Advertise[DHCP6] {DNS} 2001:db8:c001::53 4 5 [DHCP6] Solicit Option Request Option Address: 2001:db8:c001:<EUI-64>/64 DNS: 2001:db8:c001::53 6
  • 164.  Avantages:  Le Support pour le SLAAC est omniprésent.  Les hôtes Non-DHCPv6 pourront toujours d'obtenir une connectivité de base. (les résolveurs DNS peuvent être configurés manuellement)  Autre options possible (EX: NTP, NIS, SIP etc)  Inconvénients:  Zéro contrôle sur la façon dont les adresses sont attribuées.  L’utilisation de DDNS est précaire.  Problèmes de confidentialité si EUI-64 est utilisé pour les IID  Aucun journal centralisé pour investigation Avantages et inconvénients du stateless DHCPv6 ISET NABEUL | slide 173
  • 165. ISET NABEUL | slide 174 Exemple d’usage des options ‘M’ et ‘O’ sur IOS (config)# interface FastEthernet0/0 (config-if)#ipv6 address 2001:db8:c001::a/64 (config-if)#ipv6 nd managed-config-flag (config-if)#ipv6 nd other-config-flag (config-if)#ipv6 nd prefix default no-advertise
  • 166. ISET NABEUL | slide 175 Configuration de stateless DHCPv6 sur IOS (config)# ipv6 dhcp pool dhcp-pool (config-dhcp)#dns server 2001:db8:face::53 (config-dhcp)#domain-name 6lab.ATI.net (config-dhcp)#exit (config-dhcp)#interface fastethernet 0/1 (config-if)#ipv6 nd other-config-flag
  • 167. ISET NABEUL | slide 176 Exemple d’usage des options ‘M’ and ‘O’ sur JUNOS protocols { router-advertisement { interface ge-0/1/0.0 { managed-configuration; other-stateful-configuration; prefix 2001:db8:c00l::/64 { no-autonomous; } } } }
  • 168. ISET NABEUL | slide 177 Exercice: Analyser j.mp/SL-DHCPv6 ① Quelle est l'adresse IPv6 du serveur DHCPv6? ② Vers quel protocole de niveau 4 et quel port la requête est-elle envoyée? ③ Quel est l'identificateur unique du client pour cette session? ④ Quels sont les paramètres demandés par le client? ⑤ Quelle est l’adresse IPv6 que le routeur donne à l'hôte? ⑥ Pendant combien de temps les adresses obtenues à partir de ce préfixe sont-elles valident? ⑦ Notez tous les paramètres DNS reçus par le client
  • 169. ISET NABEUL | slide 178 Comment le DHCPv6-PD fonctionne t-il (1/2) Provision WAN addr & DNS Advertise[DHCP6] 4 [DHCP6] Solicit Option IA_PD 1 Address: 2001:db8:face:<EUI-64>/64 DNS: 2001:db8:c001::53 2 3
  • 170. ISET NABEUL | slide 179 Comment le DHCPv6-PD fonctionne t-il (2/2) Address: 2001:db8:face:<EUI-64>/64 Reply[DHCP6] {IA-PD} 2001:db8:dad:c000::/60 6 [DHCP6] Request Option IA_PD DNS: 2001:db8:c001::53 Prefix: 2001:db8:dad:c000::/60 7 5
  • 171. ISET NABEUL | slide 180 Exemple de configuration de DHCPv6-PD (config)#ipv6 dhcp pool dhcpv6 (config-dhcp)#prefix-delegation pool v6pool lifetime 1800 600 (config-dhcp)#dns-server 2001:db8:face::53 (config-dhcp)#domain-name 6lab.ATI.net
  • 172. ISET NABEUL | slide 181 Comparaison DHCPv4 vs DHCPv6 DHCPv4 DHCPv6 Usage de l’option ‘Managed Configuration’ Pas disponible Utilisée par les routeurs pour contrôler la configuration des hôtes Adresses source et de destination du message initiale DHCP src: 0.0.0.0 dst: broadcast src: Adresse Lien-Local dst: ff02::1:2 (Usage plus efficace du lien) Comment le serveur identifie les clients Adresses MAC DHCP Unique Id (DUID) Message de reconfiguration Pas disponible Les serveurs peuvent demander aux clients de mettre à jour leur configuration Association d’identité Pas disponible Les clients peuvent gérer plusieurs serveurs (redondance)
  • 173. ISET NABEUL | slide 182 Certains serveurs DHCPv6 et leurs fonctions logiciel Certaines options clés supportées ISC DNS, NTP, NIS, SIP, Lifetime, Prefix Delegation, Relay IDs, FQDN WIDE DNS, NTP, NIS, SIP, Lifetime, Prefix delegation Dibbler DNS, NTP, NIS, SIP, Lifetime, Timezone, Prefix delegation, FQDN, Windows DNS, NIS, SIP, NTP, Lifetime, User class Cisco IOS DNS, NTP, NIS, SIP, Lifetime, Relay IDs, Prefix Delegation Source: http://ipv6int.net/software/index.html
  • 174. R O N S E Q U E S T I O N S P S
  • 175. Merci

Notes de l'éditeur

  1. MS thus paid about $11.25 per v4 address
  2. This occurrence effectively set the price of one IPv4 address at $11.25, NORTEL
  3. $11.25/ip
  4. $11.25/ip
  5. Ask students to do this exercise and write down the strange IPv6 addresses they see. Ask them what they find strange about the addresses
  6. Network-layer successor to IPv4 128 bits long (296 times the total IPv4 address space) Runs on the same physical infrastructure The same applications can also run on IPv6 Incompatible with IPv4! The only sustainable answer to IPv4 exhaustion Enables continued growth of the Internet Restores end-to-end model & related applications
  7. Network-layer successor to IPv4 128 bits long (296 times the total IPv4 address space) Runs on the same physical infrastructure The same applications can also run on IPv6 Incompatible with IPv4! The only sustainable answer to IPv4 exhaustion Enables continued growth of the Internet Restores end-to-end model & related applications RFCs that indicate various link-layer technology support Ethernet: RFC 2464 & RFC 6085 ATM: RFC 2492 NBMA: RFC 2491 IEEE 1394: RFC 3146 IEEE 802.15.4: RFC 4944
  8. Network-layer successor to IPv4 128 bits long (296 times the total IPv4 address space) Runs on the same physical infrastructure The same applications can also run on IPv6 Incompatible with IPv4! The only sustainable answer to IPv4 exhaustion Enables continued growth of the Internet Restores end-to-end model & related applications
  9. Or to be exact: 340 trillion, 282 billion, 366 million, 920 thousand, 938 10 million trillion x grains of sand on all the beaches in the world Every atom on the surface on the 100+ earths If each human being on Earth, each grain of sand on all the beaches in the world, each gallon of water, each nanosecond that passed since the Big Bang, and each star in the universe had all been assigned their own unique IPv6 address there would be still be easily more than 3.4 x 1038 unique IPv6 addresses leftover remaining. If we allocated 1 trillion IPv6 address every second 1 trillion years later, we’d only have used 3.156E31
  10. According to the Wikipedia article on Hexadecimals (http://en.wikipedia.org/wiki/Hexadecimal): The primary use of hexadecimal notation is as a human-friendly representation of binary-coded values in computing and digital electronics. The amount of information encoded by one hexadecimal digit is called nibble and is exactly a half of octet (8 bits). Hexadecimal is also commonly used to represent computer memory addresses. Eg: byte values can range from 0 to 255 (decimal) but may be more conveniently represented as two hexadecimal digits in the range 00 through FF
  11. We thus have to type telnet fe80::2%3 instead of just telnet fe80::2 ZoneIDs are only locally significant
  12. Zero-suppression: omit all leading zeroes in a group of hexits A leading zero is that which comes immediately after a colon Each group must still contain at least one hexit Zero-compression: substitute two or more consecutive groups of zeroes with one double colon (::) This should only be done once to avoid ambiguity If more than substitution is possible, make that which replaces the most groups In case of two equal possible substitutions, make the leftmost one.
  13. Faire attention a :0249:
  14. Anycast addresses don’t change – they are still unicast addresses that can not be used as source of any IP communications.
  15. A topological span within which the address may be used as a unique identifier for an interface or set of interfaces.
  16. http://www.ietf.org/rfc/rfc3587.txt Global Routing Prefix is the prefix assigned to a site. Typically hierarchically structured as it passes from IANA to the RIR to an ISP (LIR) then to a customer or a specific customer location. Subnet ID: The prefix assigned to a particular link or LAN within the site. Interface ID: All unicast IPv6 addresses (except those which begin with 000) are required by RFC 4291 “IPv6 Addressing Architecture” to have a 64-bit interface identifier in Modified Extended Unique Identifier-64 (MEUI-64) format. Interface IDs must be unique within a subnet prefix and are used to identify interfaces on a link. Because of this, /64 prefixes are the smallest common subnet you will use in IPv6.
  17. Defined in section 2.5.6 of RFC 4291 The LLA is automatically generated using EUI-64 for the interfaceID part.
  18. Pause at this slide to get some class interaction. Ask the class to think like a router – not like a human being looking at this picture. The key principle to address here is that traditional routing is done on the basis of longest prefix length of destination address
  19. We thus have to type telnet fe80::2%3 instead of just telnet fe80::2 ZoneIDs are only locally significant
  20. Defined in RFC 4192 as having following characteristics: Globally unique prefix (with high probability of uniqueness) Well-known prefix to allow for easy filtering at site boundaries. Allow sites to be combined or privately interconnected without creating any address conflicts or requiring renumbering of interfaces that use these prefixes. Internet Service Provider independent and can be used for communications inside of a site without having any permanent or intermittent Internet connectivity. If accidentally leaked outside of a site via routing or DNS, there is no conflict with any other addresses. In practice, applications may treat these addresses like global scoped addresses. Good practice – don’t advertise AAAA and PTR records for ULAs in your global DNS Good practice is to use the same subnetIDs you use for your global prefixes from your ISP if you are using both Assuming a 16 bit subnetID field, A /7 for the ULA prefix allows for 236 /48’s for each of the 9.3 billion people projected for world population in 2050 Google “IPv6 ULA generator” to get a list of tools for generating standards-compliant ULA prefixes. Some examples are www.ultratools.com/tools/rangeGenerator
  21. WWXX:YYZZ is the hex form of public v4 address w.x.y.z Each public IPv4 address gives an entire /48 IPv6 prefix
  22. Must be unique for each given prefix (just like IPv4 host bits) Can be the same for different prefixes (just like IPv4) Cryptographic IIDs are used in Secure ND. The IID is generated from current prefix and a public key
  23. Read https://tools.ietf.org/html/rfc7136
  24. Inversion of the universal/local (U/L) flag (bit 7) in the OUI portion of the address. Globally unique addresses assigned by the IEEE originally have this bit set to zero, indicating global uniqueness. Locally created addresses, such as those used for virtual interfaces or a MAC address manually configured by an administrator, will have this bit set to one. This local scope doesn’t necessarily imply uniqueness This inversion makes it easy for system administrators to hand-configure local scope identifiers when hardware tokens are not available, e.g. serial links, tunnel end-points, etc. The alternative would have been for these to be of the form 0200:0:0:1, 0200:0:0:2, etc., instead of the much simpler ::1, ::2, etc. (RFC 2373) If the interface doesn’t have a MAC address e.g serial interfaces, options are Use a 64-bit EUI identifier that is "owned" by the station, for example, an identifier assigned to the motherboard, or an identifier built out of the 48-bit address of an Ethernet or FDDI interface. If no EUI is available, build a 64-bit unique identifier from some unique characteristic of the station, for example, the telephone number of the interface or the serial number of the motherboard. If no unique number is available, use a well-seeded number generator to draw a random 64-bit number. In the absence of an adequate random generator, initiate the token to a null value. Use of EUI-64 raises privacy concerns as it is easy to track a user by the globally unique MAC address irrespective of their network. Privacy addressing (RFC4941) addesses this issue.
  25. What privacy addressing does Generate multiple addresses with random interfaceIDs Use generated addresses for outgoing connections Deprecate these addresses and generate new ones periodically Example of trackable IPv6 computer address 2001:0db8:1:2:60:8ff:fe52:f9d8 Take the last 64 bits (the host identifier) and add leading zeros: 0060:08ff:fe52:f9d8 Strip the ff:fe part from the middle. If these bytes are not there, then there’s no MAC address. For the first byte: complement the second low-order bit (the universal/local bit; if the bit is a 1, make it 0, and if it is a 0, make it 1). So: 0×00 (00000000) becomes 0×02 (00000010). Result: 60:8ff:fe52:f9d8 translates back to computer MAC address 02:60:08:52:f9:d8
  26. When a host is initializing and does not yet know its addresses, any communications it sends out e.g RS have the source address field set to ::
  27. Note that IPv4-compatible IPv6 addresses (::w.x.y.z) are deprecated
  28. You simply configure a unicast address on an interface but then explicitly specify it as “anycast” If the prefix length of the address is P, then Within the subnet, each anycast address must be maintained as a host route i.e. a /128 Outside the subnet, the address can be aggregated under the prefix length P
  29. Multicast addresses must not be used as Source Address in IPv6 packets or appear in any Routing header For Source Specific Multicast, P = 1, p-len = 0 and network prefix = 0 The following are a few examples of the structure of unicast prefix-based multicast addresses. Global prefixes - A network with a unicast prefix of 3FFE:FFFF:1::/48 would also have a unicast prefix-based multicast prefix of FF3x:0030:3FFE:FFFF:0001::/96 (where 'x’ is any valid scope). SSM - All IPv6 SSM multicast addresses will have the format FF3x::/96.
  30. The highest order bit (MSB) is always set to 0 RP = rendezvous point. Ref: RFC 4291 section 2.7 IF P = 1, then T too must be 1 according to RFC 3306
  31. Interface scope is useful only for loopback transmission of multicast Interface-Local scope spans only a single interface on a node and is useful only for loopback transmission of multicast. Link-Local multicast scope spans the same topological region as the corresponding unicast scope. Admin-Local scope is the smallest scope that must be administratively configured, i.e., not automatically derived from physical connectivity or other, non-multicast-related configuration. Site-Local scope is intended to span a single site. Organization-Local scope is intended to span multiple sites belonging to a single organization. Unassigned scopes (0x6, 0x7, 0x9 – 0xd) are available for administrators to define additional multicast regions. The following are reserved 0x0 (0000) 0x3 (0011) 0xf (1111)
  32. Interface scope is useful only for loopback transmission of multicast Interface-Local scope spans only a single interface on a node and is useful only for loopback transmission of multicast. Link-Local multicast scope spans the same topological region as the corresponding unicast scope. Admin-Local scope is the smallest scope that must be administratively configured, i.e., not automatically derived from physical connectivity or other, non-multicast-related configuration. Site-Local scope is intended to span a single site. Organization-Local scope is intended to span multiple sites belonging to a single organization. Unassigned scopes (0x6, 0x7, 0x9 – 0xd) are available for administrators to define additional multicast regions. The following are reserved 0x0 (0000) 0x3 (0011) 0xf (1111)
  33. Non-permanently-assigned multicast addresses are meaningful only within a given scope. For example, a group identified by the non- permanent, site-local multicast address FF15:0:0:0:0:0:0:101 at one site bears no relationship to a group using the same address at a different site, nor to a non-permanent group using the same group ID with a different scope, nor to a permanent group with the same group ID.
  34. These multicast addresses are reserved and shall never be assigned to any multicast group.
  35. Ask the class to draw parallels to the equivalent IPv4 multicast addresses What’s similar? What’s different? What are the well know IPv4 multicast addresses for OSPF?, RIP? EIGRP? – ask class to deduce the IPv6 equivalents
  36. Loosely defined – this is a multicast address to which all hosts that have the same unicast address join! (when does that happen?) Engage: why is the prefix length a /104? Under what circumstances would multiple addresses result in the same SNMA? According to RFC 4862, If the Neighbor Solicitation is going to be the first message sent from an interface after interface (re)initialization, The node SHOULD delay joining the solicited-node multicast address by a random delay between 0 and MAX_RTR_SOLICITATION_DELAY as specified in [RFC4861]. This serves to alleviate congestion when many nodes start up on the link at the same time, such as after a power failure, and may help to avoid race conditions when more than one node is trying to solicit for the same address at the same time.
  37. ----- Meeting Notes (12/16/14 16:34) ----- slide 55 typo
  38. Note the need to replace each colon with a dash (thus 2 dashed for a double colon) But why not just use DNS??!!!
  39. Exercise: Find and ping your neighbor's IPv6 address Find out if my Linux system supports IPv6? $ cat /proc/net/if_inet6 000000000000000000000000000000 01 01 80 10 80 lo fe80000000000000020b6afffeef7e 8d 02 40 20 80 eth0
  40. ping6 -c4 -I eth0 fe80::221:97ff:feed:ef01 $ ping6 -c4 -I eth0 ff02::1
  41. Subnet bits = bits that are converted from what should have been the ‘host’ part of interfaceID to be added to the ‘network’ part.
  42. A hexit is a single hexadecimal character and the subnet hexits are those that will change for each of sub-prefixes.  Knowing that 1 hexit = 4 bit and having found the number of bits required then  Number of subnet hexits = s/4 (round it up to the next integer) Note: If s/4 is an integer, then it means that the hex values for each of the hexits for the last subnet will be "F".  If s/4 leaves a remainder, then the rightmost hexit will end in something other than an "F".  For simplicity in subnetting and address planning, it is recommended to always work with nibble boundaries (multiples of 4) so that we have clean hexit boundaries.
  43. Class interaction: Why /46? How do we know the position where the first subnet hexit starts?
  44. Modulo operation (%) – divide the numbers, and take only the remainder
  45. Class interaction: Why /46? How do we know the position where the first subnet hexit starts? ----- Meeting Notes (7/17/14 15:38) ----- il changer le resultat dd 2 == > 4
  46. There are other online tools
  47. There are other online tools
  48. We know the total number of subnets from 2^s which in this case is 2^10 = 1024 You could also work directly in hex but that’s too complicated Last subnetID : a400= 4(400-1) = 4(3ff) = FFC
  49. RFC4291 IIDs for all unicast addresses, except those that start with the binary value 000 should be 64 bits, generated in EUI-64 Things that do break if /64 are not used SLAAC DHCPv6 Multicast with embedded RP Routers MUST disable Subnet-Router anycast for the prefix when /127 prefixes are used.
  50. Ping pong issue arises when a router receives a packet on a p2p link (which doesn't’t support NDP e.g. SONET) destined to an address in the subnet but that is not one of its own addresses, the router forwards it back out the link. The other router will do the same etc. Latest ICMPv6 spec deals with this by making the router NOT forward such packets, instead sending an ICMPv6 Destination Unreachable message (code 3) IPv6 routers MUST support the assignment of /127 prefixes on point-to-point inter-router links. Routers MUST disable Subnet-Router anycast for the prefix when /127 prefixes are used.
  51. Advantages according to http://tools.ietf.org/html/draft-ietf-opsec-lla-only-08 Smaller routing tables: Since the routing protocol only needs to carry one global address (the loopback interface) per router, it is smaller than the traditional approach where every infrastructure link address is carried in the routing protocol. This reduces memory consumption, and increases the convergence speed in some routing failover cases. Because the Forwarding Information Base to be downloaded to line cards is smaller and there are fewer prefixes in the Routing Information Base, the routing algorithm is accelerated. Note: smaller routing tables can also be achieved by putting interfaces in passive mode for the Interior Gateway Protocol (IGP). Reduced attack surface: Every routable address on a router constitutes a potential attack point: a remote attacker can send traffic to that address. Examples are a TCP SYN flood (see [RFC4987]) and SSH brute force password attacks. If a network only uses the addresses of the router loopback interface(s), only those addresses need to be protected from outside the network. This may ease protection measures, such as infrastructure access control lists (iACL).
  52. In planning, we’ll start find the address needs per site, then aggregate Site: any logical L3 aggregation point (POP, building, floor, ) Region: a collection of sites Autonomous System
  53. Site: any logical L3 aggregation point (POP, building, floor, ) i.e where end networks connect Departments are the end network in this case. Base your estimation on the Building with the largest number of departments
  54. First pick the site with the highest number of clients – “Clients(max) Then simply multiply by number of sites then number of cities
  55. Advantages of aligning with nibble boundaries Nibble boundary-aligned sub-prefixes are more human readable. Improves operational efficiency and reduces mistaken configuration by making the individual prefixes more recognizable and easier to understand sequentially IPv6 PTR records are a sequence of nibbles separated by dots
  56. When rounding up for nibble boundaries, round up to the nearest 2^(4n)  16 , 256 , 4096 , 65536 ,1048576 , 16777216 , 268435456 , 4294967296 , 68719476736 In some networks there may be individual regions or sites that are so disparate in size or growth rate that this practice would result in very low (<50%) prefix utilization. This situation should be avoided through network design wherever possible. In extreme cases which cannot be avoided, it is recommended that operators take a “best fit” approach and simply allocate multiple prefixes to the largest or fastest growing sites or regions (e.g. choose a /44 for the regional level prefix and allocate two /44 to the over-sized region). It should be understood that this has a negative impact on route aggregation.
  57. There’s one other method – Best fit which is much like VLSM …. It’s the most efficient in using space but worst at aggregation. Interaction. What are the pros and cons of each? In sparse allocation, where would allocate the 6th , 7th, 8th prefix? Bisection procedure Determine the size you want to allocate to each subnet (/48? , /52? etc) Divide your allocation into two (sipcalc prefix::/n --v6split=(n+1) Assign the the first subnet using the prefix from each of the parts from [2] using the prefix length determined in [1] GoTo [2] and repeat for each subsequent half of the address space
  58. Version is set to 0110 ie “6” Traffic Class (8 bits) The 6 most-significant bits are used for DSCP, which is used to classify packets. Flow Label (20 bits) Originally created for giving real-time applications special service. First uses of these bits are still emerging and currently (April 2012) largely undefined. Payload Length (16 bits) The size of the payload in octets, including any extension headers. Set to zero when a Hop-by-Hop extension header carries a Jumbo Payload option. Next Header (8 bits) Specifies the type of the next header. This field usually specifies the transport layer protocol used by a packet's payload. When extension headers are present in the packet this field indicates which extension header follows. The values are shared with those used for the IPv4 protocol field, as both fields have the same function. Hop Limit (8 bits) replaces the time to live field of IPv4. This value is decremented by one at each intermediate node the packet visits. When the counter reaches 0 the packet is discarded. Source Address (128 bits) Destination Address (128 bits) Key things to note Entire header’s size is fixed at 40 bytes. Good to optimize forwarding performance. No fragmentation headers in base header. (Only source nodes can fragment in IPv6, never intermediate nodes e.g. routers ) To support fragmentation by routers, there is a Fragmentation header.
  59. UL = Upper Layer, typically TCP or UDP The base TCP header = 20 bytes. It could also have “Options” of variable length
  60. UL = Upper Layer, typically TCP or UDP The base TCP header = 20 bytes. It could also have “Options” of variable length
  61. RFC2460 defines the extension headers as shown in the following table along with the Next Header values assigned to them: Hop-by-Hop EH Used for the support of Jumbo-grams or, with the Router Alert option, it is an integral part in the operation of MLD. Router Alert is an integral part in the operations of IPv6 Multicast through Multicast Listener Discovery (MLD) and RSVP for IPv6. Destination EH is used in IPv6 Mobility as well as support of certain applications. Routing EH is used in IPv6 Mobility and in Source Routing. It may be necessary to disable "IPv6 source routing" on routers to protect against DDoS. Fragmentation EH is critical in support of communication using fragmented packets (in IPv6, the traffic source must do fragmentation-routers do not perform fragmentation) Mobility EH is used in support of Mobile IPv6 service Authentication EH is similar in format and use to the IPv4 authentication header defined in RFC2402. Encapsulating Security Payload EH is similar in format and use to the IPv4 ESP header defined in RFC2406 . All information following the Encapsulating Security Header (ESH) is encrypted and for that reason, it is inaccessible to intermediary network devices. The ESH can be followed by an additional Destination Options EH and the upper layer datagram.
  62. I can also open the same packet in wireshark from
  63. Hop to hop checksum is left to link layer & transport layer does end-to-end checksum verification
  64. ICMP router discovery protocol
  65. There’s really nothing to configure for RS.
  66. Note “Next header” field is set to “0x3a” or “ICMPv6” Sourced from a link local address Destined for all IPv6 routers multicast address Hop limit is 255 thus protecting it from going offlink
  67. Note “Next header” field is set to “0x3a” or “ICMPv6” Sourced from a link local address Destined for all IPv6 hosts multicast address See ICMP part on next slide
  68. Router Advertisements carry link-layer addresses; no additional packet exchange is needed to resolve the router's link-layer address. Multiple prefixes can be associated (via several “Options”) with the same link. By default, hosts learn all on-link prefixes from Router Advertisements. However, routers may be configured to omit some or all prefixes from Router Advertisements. In such cases hosts assume that destinations are off-link and send traffic to routers. A router can then issue redirects as appropriate. If Router Lifetime = 0 means this router is not a default router and should not appear on default list of routers Other configuration parameters are: MaxInterfacePrefixes: This variable is the maximum number of prefixes created per interface by Router Advertisements. Default: 16 MaxInterfaceRouters: This variable is the maximum number of default routers created per interface by Route Advertisements. Default: 16
  69. The minimum RA interval may never be more than 75% of the maximum RA interval and never less than 3 seconds (or 30 ms if using “msec” keyword) The default lifetime value is 1800 seconds.
  70. A node can send unsolicited NA to notify neighbours if it detects that its link-layer address has changed (e.g hot-swap of an interface card)
  71. We know its from a router because the ‘Router’ flag is set to ‘1’ We know it is in response to an NS because the ‘Solicited’ flag is set to 1 as well
  72. We know its from a host because the first flag is set to ‘0’
  73. Redirects contain the link-layer address of the new first hop; separate address resolution is not needed upon receiving a redirect. IOS commands to display redirect messages: show ipv6 interface show ipv6 neighbors show ipv6 route show ipv6 traffic show hosts
  74. The source address of the NS is always set to “::” for DAD --- that’s the specification. A Neighbor Cache entry can be in one of five states (RFC 4861 section 7.3.3: INCOMPLETE : Address resolution is being performed on the entry. Specifically, a Neighbor Solicitation has been sent to the solicited-node multicast address of the target, but the corresponding Neighbor Advertisement has not yet been received. REACHABLE: Positive confirmation was received within the last ReachableTime milliseconds that the forward path to the neighbor was functioning properly. While REACHABLE, no special action takes place as packets are sent. STALE: More than ReachableTime milliseconds have elapsed since the last positive confirmation was received that the forward path was functioning properly. While stale, no action takes place until a packet is sent. The STALE state is entered upon receiving an unsolicited Neighbor Discovery message that updates the cached link-layer address. Receipt of such a message does not confirm reachability, and entering the STALE state ensures reachability is verified quickly if the entry is actually being used. However, reachability is not actually verified until the entry is actually used. DELAY : More than ReachableTime milliseconds have elapsed since the last positive confirmation was received that the forward path was functioning properly, and a packet was sent within the last DELAY_FIRST_PROBE_TIME seconds. If no reachability confirmation is received within DELAY_FIRST_PROBE_TIME seconds of entering the DELAY state, send a Neighbor Solicitation and change the state to PROBE. The DELAY state is an optimization that gives upper- layer protocols additional time to provide reachability confirmation in those cases where ReachableTime milliseconds have passed since the last confirmation due to lack of recent traffic. Without this optimization, the opening of a TCP connection after a traffic lull would initiate probes even though the subsequent three-way handshake would provide a reachability confirmation almost immediately. PROBE : A reachability confirmation is actively sought by retransmitting Neighbor Solicitations every RetransTimer milliseconds until a reachability confirmation is received.
  75. N1 actually sends multiple NS messages, separated by a timer If the NS is the first message to be sent out an interface after initialization, the node delays the message by a random value. (avoid congestion when all hosts boot up) Loopback semantics example: If the interface does NOT loop back packets, then any NS received is from some other node.
  76. RFC 2462
  77. Note “Next header” field is set to “0x3a” or “ICMPv6” Sourced from unspecified v6 address Destined for a solicited node multicast address
  78. The minimum RA interval may never be more than 75% of the maximum RA interval and never less than 3 seconds (or 30 ms if using “msec” keyword) The default lifetime value is 1800 seconds.
  79. pltime = preferred lifetime vltime = valid lifetime
  80. I can also open the same packet in wireshark from SNMA (Address multicast de solicitation de noeud)
  81. Only done for on-link addresses. The L2 address is actually returned within an ICMPv6 Option called “Target Link-layer address”
  82. Does not necessarily verify end-to-end reach-ability since a neighbour could be a router (not the final destination) By only doing NUD for neigbours in an active session, unnecessary network traffic is reduced.
  83. Note It is sourced from and destined to a specific address --- both link local Hint: why send an NS packet to a known address?
  84. Do I need this section?!!!
  85. There’s now an IPv6-only version of FreeBSD!! as at 12th Jan 2012 http://en.wikipedia.org/wiki/Comparison_of_IPv6_support_in_operating_systems Microsoft IPv6 FAQ - http://technet.microsoft.com/en-us/network/cc987595.aspx NetBIOS will NEVER work with IPv6
  86. Microsoft Windows Behavior with IPOv6 Prefer global or ULA IPv6 address Do 6to4 if client has public v4 and is non-domain joined If enabled in DNS, do ISATAP Fall back to IPv4 if A – C don’t work Teredo is is always lurking in the background!
  87. MAC OS X does not have a DHCPv6 client!!! …coming in Lion!
  88. [In /etc/network/interfaces]
  89. Details in http://tools.ietf.org/rfc/rfc4941.txt
  90. Detailed CPE requirements are in RFC 7084
  91. RDNSS is specified in RFC 4339 and supported in radvd
  92. L – On-Link Flag. The prefix can be used for on-link determination (other IPv6 addresses with the same prefix are on the same L2 subnet). A – Address Configuration Flag. The prefix can be used for stateless address configuration (SLAAC). Currently, most Operating Systems behave not always consistently when these flags interact. Do investigate what works for you.
  93. For auto-provisioning, client must be set to obtain IP configuration “automatically” To enforce DHCPv6 addresses only: Set M = 1 Set A = 0 on all prefixes advertised by the router
  94. In IPv4, on-link is determined by address & subnet mask If the Target and Destination Address of the Redirect messages to a host are the same, the Target Address is to be treated as on-link To avoid your DHCP LAN behaving like a PVLAN, you need to configure the router to Advertise the prefix of the DHCP scope with A = 0 (thus stopping clients generating SLAAC addresses from them) Set L = 1 so DHCP hosts know that other addresses in that prefix are on-link and can be reached directly.
  95. For auto-provisioning, client must be set to obtain IP configuration “automatically”
  96. For auto-provisioning, client must be set to obtain IP configuration “automatically”
  97. The routers on the subnet are pre-configured with: Appropriate IPv6 addresses on their interfaces. Desired prefixes for use on the subnet. List of DNS servers to send to hosts [RFC6106]
  98. Key DHCPv6 details Server used UDP port 547 Client uses UDP port 546 Client sends all messages to multicast ff02::1:2 A client MAY include an Option Request option in a Solicit, Request, Renew, Rebind, Confirm or Information-request message to inform the server about options the client wants the server to send to the client. A server MAY include an Option Request option in a Reconfigure option to indicate which options the client should request from the server.
  99. DDNS updates can be done somewhat securely using TSIG, but this requires each client to have a correct TSIG key. Full list of DHCPv6 options is at http://www.iana.org/assignments/dhcpv6-parameters/dhcpv6-parameters.xml
  100. DDNS updates can be done somewhat securely using TSIG, but this requires each client to have a correct TSIG key. Full list of DHCPv6 options is at http://www.iana.org/assignments/dhcpv6-parameters/dhcpv6-parameters.xml Without the “no-autoconfig” option, a SLAAC address will still created
  101. DDNS updates can be done somewhat securely using TSIG, but this requires each client to have a correct TSIG key. Full list of DHCPv6 options is at http://www.iana.org/assignments/dhcpv6-parameters/dhcpv6-parameters.xml Without the “no-autoconfig” option, a SLAAC address will still created
  102. DDNS updates can be done somewhat securely using TSIG, but this requires each client to have a correct TSIG key. Full list of DHCPv6 options is at http://www.iana.org/assignments/dhcpv6-parameters/dhcpv6-parameters.xml
  103. The Advertise message at step 4 is for the server to indicate that it can indeed provide delegated prefixes. No prefix is passed to the client at this time
  104. Used to assign a delegated prefix to CPE to use on its LAN. The PE inserts a static route for the delegated prefix in its table
  105. DDNS updates can be done somewhat securely using TSIG, but this requires each client to have a correct TSIG key. Full list of DHCPv6 options is at http://www.iana.org/assignments/dhcpv6-parameters/dhcpv6-parameters.xml Without the “no-autoconfig” option, a SLAAC address will still created
