1. LE MULTIMÉDIA DOMESTIQUE

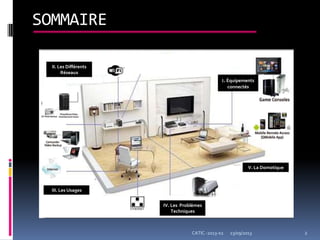

2. SOMMAIRE
I. Équipements
connectés
II. Les Différents
Réseaux
III. Les Usages
IV. Les Problèmes
Techniques
V. La Domotique
23/09/2013 2CATIC -2013-02

3. I. ÉQUIPEMENTS CONNECTÉS
23/09/2013 3CATIC -2013-02

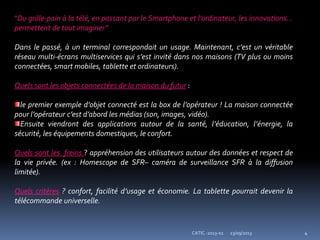

4. 23/09/2013 4CATIC -2013-02
"Du grille-pain à la télé, en passant par le Smartphone et l’ordinateur, les innovations...
permettent de tout imaginer”
Dans le passé, à un terminal correspondait un usage. Maintenant, c’est un véritable
réseau multi-écrans multiservices qui s’est invité dans nos maisons (TV plus ou moins
connectées, smart mobiles, tablette et ordinateurs).
Quels sont les objets connectées de la maison du futur :
le premier exemple d’objet connecté est la box de l’opérateur ! La maison connectée
pour l’opérateur c’est d’abord les médias (son, images, vidéo).
Ensuite viendront des applications autour de la santé, l’éducation, l’énergie, la
sécurité, les équipements domestiques, le confort.
Quels sont les freins ? appréhension des utilisateurs autour des données et respect de
la vie privée. (ex : Homescope de SFR– caméra de surveillance SFR à la diffusion
limitée).
Quels critères ? confort, facilité d’usage et économie. La tablette pourrait devenir la
télécommande universelle.

5. 23/09/2013 5CATIC -2013-02

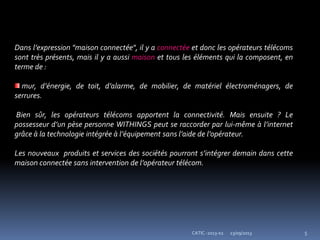

Dans l’expression "maison connectée", il y a connectée et donc les opérateurs télécoms
sont très présents, mais il y a aussi maison et tous les éléments qui la composent, en
terme de :
mur, d’énergie, de toit, d’alarme, de mobilier, de matériel électroménagers, de
serrures.
Bien sûr, les opérateurs télécoms apportent la connectivité. Mais ensuite ? Le
possesseur d’un pèse personne WITHINGS peut se raccorder par lui-même à l’internet
grâce à la technologie intégrée à l’équipement sans l’aide de l’opérateur.
Les nouveaux produits et services des sociétés pourront s’intégrer demain dans cette
maison connectée sans intervention de l’opérateur télécom.

6. II.LES DIFFERENTS RÉSEAUX
23/09/2013 6CATIC -2013-02

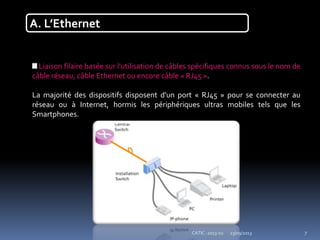

7. 23/09/2013CATIC -2013-02 7
A. L’Ethernet
Liaison filaire basée sur l'utilisation de câbles spécifiques connus sous le nom de
câble réseau, câble Ethernet ou encore câble « RJ45 ».
La majorité des dispositifs disposent d'un port « RJ45 » pour se connecter au
réseau ou à Internet, hormis les périphériques ultras mobiles tels que les
Smartphones.

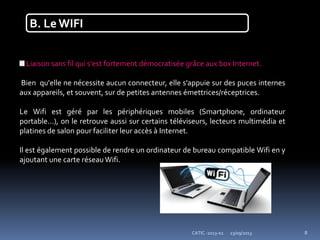

8. 23/09/2013CATIC -2013-02 8
B. Le WIFI
Liaison sans fil qui s'est fortement démocratisée grâce aux box Internet.
Bien qu'elle ne nécessite aucun connecteur, elle s'appuie sur des puces internes
aux appareils, et souvent, sur de petites antennes émettrices/réceptrices.
Le Wifi est géré par les périphériques mobiles (Smartphone, ordinateur
portable...), on le retrouve aussi sur certains téléviseurs, lecteurs multimédia et
platines de salon pour faciliter leur accès à Internet.
Il est également possible de rendre un ordinateur de bureau compatible Wifi en y
ajoutant une carte réseauWifi.

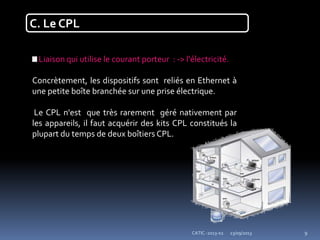

9. 23/09/2013CATIC -2013-02 9
C. Le CPL
Liaison qui utilise le courant porteur : -> l'électricité.
Concrètement, les dispositifs sont reliés en Ethernet à
une petite boîte branchée sur une prise électrique.
Le CPL n'est que très rarement géré nativement par
les appareils, il faut acquérir des kits CPL constitués la
plupart du temps de deux boîtiers CPL.

10. 23/09/2013CATIC -2013-02 10

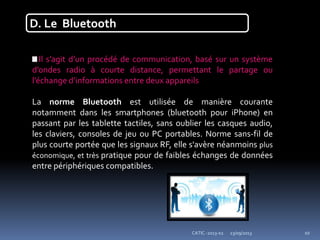

D. Le Bluetooth
Il s’agit d’un procédé de communication, basé sur un système
d’ondes radio à courte distance, permettant le partage ou
l’échange d’informations entre deux appareils
La norme Bluetooth est utilisée de manière courante
notamment dans les smartphones (bluetooth pour iPhone) en
passant par les tablette tactiles, sans oublier les casques audio,
les claviers, consoles de jeu ou PC portables. Norme sans-fil de
plus courte portée que les signaux RF, elle s'avère néanmoins plus
économique, et très pratique pour de faibles échanges de données
entre périphériques compatibles.

11. 23/09/2013CATIC -2013-02 11

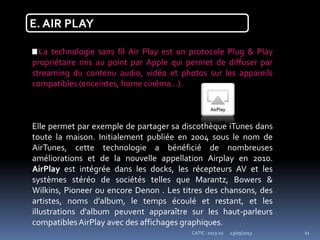

E. AIR PLAY
La technologie sans fil Air Play est un protocole Plug & Play
propriétaire mis au point par Apple qui permet de diffuser par
streaming du contenu audio, vidéo et photos sur les appareils
compatibles (enceintes, home cinéma...).
Elle permet par exemple de partager sa discothèque iTunes dans
toute la maison. Initialement publiée en 2004 sous le nom de
AirTunes, cette technologie a bénéficié de nombreuses
améliorations et de la nouvelle appellation Airplay en 2010.
AirPlay est intégrée dans les docks, les récepteurs AV et les
systèmes stéréo de sociétés telles que Marantz, Bowers &
Wilkins, Pioneer ou encore Denon . Les titres des chansons, des
artistes, noms d'album, le temps écoulé et restant, et les
illustrations d'album peuvent apparaître sur les haut-parleurs
compatiblesAirPlay avec des affichages graphiques.

12. 23/09/2013CATIC -2013-02 12

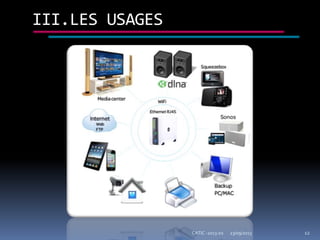

III.LES USAGES

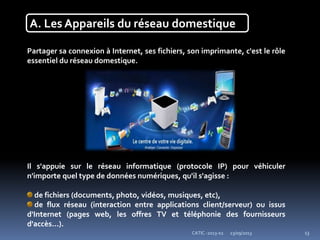

13. 23/09/2013CATIC -2013-02 13
A. Les Appareils du réseau domestique
Partager sa connexion à Internet, ses fichiers, son imprimante, c'est le rôle
essentiel du réseau domestique.
Il s'appuie sur le réseau informatique (protocole IP) pour véhiculer
n'importe quel type de données numériques, qu'il s'agisse :
de fichiers (documents, photo, vidéos, musiques, etc),
de flux réseau (interaction entre applications client/serveur) ou issus
d'Internet (pages web, les offres TV et téléphonie des fournisseurs
d'accès...).

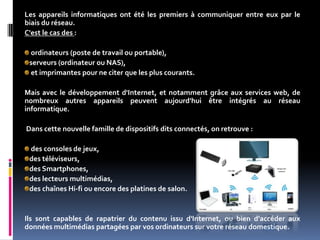

14. Les appareils informatiques ont été les premiers à communiquer entre eux par le
biais du réseau.
C'est le cas des :
ordinateurs (poste de travail ou portable),
serveurs (ordinateur ou NAS),
et imprimantes pour ne citer que les plus courants.
Mais avec le développement d'Internet, et notamment grâce aux services web, de
nombreux autres appareils peuvent aujourd'hui être intégrés au réseau
informatique.
Dans cette nouvelle famille de dispositifs dits connectés, on retrouve :
des consoles de jeux,
des téléviseurs,
des Smartphones,
des lecteurs multimédias,
des chaînes Hi-fi ou encore des platines de salon.
Ils sont capables de rapatrier du contenu issu d'Internet, ou bien d'accéder aux
données multimédias partagées par vos ordinateurs sur votre réseau domestique.

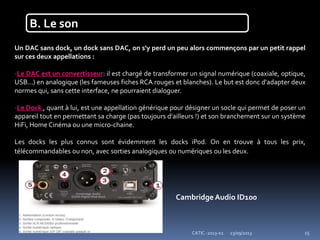

15. 23/09/2013CATIC -2013-02 15
B. Le son
Un DAC sans dock, un dock sans DAC, on s'y perd un peu alors commençons par un petit rappel
sur ces deux appellations :
-Le DAC est un convertisseur: il est chargé de transformer un signal numérique (coaxiale, optique,
USB...) en analogique (les fameuses fiches RCA rouges et blanches). Le but est donc d'adapter deux
normes qui, sans cette interface, ne pourraient dialoguer.
-Le Dock , quant à lui, est une appellation générique pour désigner un socle qui permet de poser un
appareil tout en permettant sa charge (pas toujours d'ailleurs !) et son branchement sur un système
HiFi, Home Cinéma ou une micro-chaine.
Les docks les plus connus sont évidemment les docks iPod. On en trouve à tous les prix,
télécommandables ou non, avec sorties analogiques ou numériques ou les deux.
CambridgeAudio ID100

16. 23/09/2013CATIC -2013-02 16
IV.LES PROBLEMES TECHNIQUES

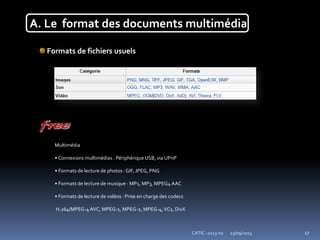

17. 23/09/2013CATIC -2013-02 17
A. Le format des documents multimédia
Formats de fichiers usuels
Multimédia
• Connexions multimédias : Périphérique USB, via UPnP
• Formats de lecture de photos :GIF, JPEG, PNG
• Formats de lecture de musique : MP1, MP3, MPEG4 AAC
• Formats de lecture de vidéos : Prise en charge des codecs
H.264/MPEG-4 AVC, MPEG-1, MPEG-2, MPEG-4,VC1, DivX

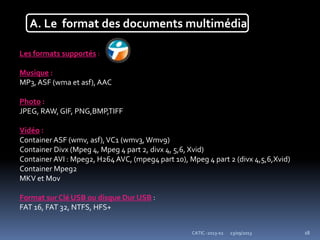

18. 23/09/2013CATIC -2013-02 18
A. Le format des documents multimédia
Les formats supportés :
Musique :
MP3,ASF (wma et asf), AAC
Photo :
JPEG, RAW, GIF, PNG,BMP,TIFF
Vidéo :
Container ASF (wmv, asf),VC1 (wmv3, Wmv9)
Container Divx (Mpeg 4, Mpeg 4 part 2, divx 4, 5,6, Xvid)
Container AVI : Mpeg2, H264 AVC, (mpeg4 part 10), Mpeg 4 part 2 (divx 4,5,6,Xvid)
Container Mpeg2
MKV et Mov
Format sur Clé USB ou disque Dur USB :
FAT 16, FAT 32, NTFS, HFS+

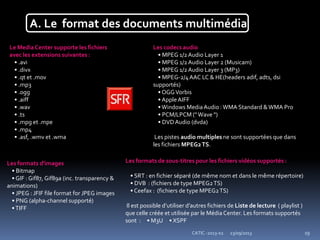

19. 23/09/2013CATIC -2013-02 19
A. Le format des documents multimédia
Le Media Center supporte les fichiers
avec les extensions suivantes :
• .avi
• .divx
• .qt et .mov
• .mp3
• .ogg
• .aiff
• .wav
• .ts
• .mpg et .mpe
• .mp4
• .asf, .wmv et .wma
Les codecs audio
• MPEG 1/2Audio Layer 1
• MPEG 1/2Audio Layer 2 (Musicam)
• MPEG 1/2Audio Layer 3 (MP3)
• MPEG-2/4AAC LC & HE(headers adif, adts, dsi
supportés)
• OGGVorbis
• AppleAIFF
•Windows Media Audio :WMA Standard &WMA Pro
• PCM/LPCM (" Wave ")
• DVDAudio (dvda)
Les pistes audio multiples ne sont supportées que dans
les fichiers MPEG2TS.
Les formats de sous-titres pour les fichiers vidéos supportés :
• SRT : en fichier séparé (de même nom et dans le même répertoire)
• DVB : (fichiers de type MPEG2TS)
• Ceefax : (fichiers de type MPEG2TS)
Il est possible d’utiliser d’autres fichiers de Liste de lecture ( playlist )
que celle créée et utilisée par le Média Center. Les formats supportés
sont : • M3U • XSPF
Les formats d'images
• Bitmap
• GIF : Gif87, Gif89a (inc. transparency &
animations)
• JPEG : JFIF file format for JPEG images
• PNG (alpha-channel supporté)
•TIFF

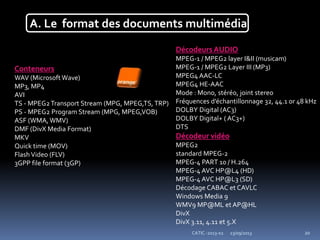

20. 23/09/2013CATIC -2013-02 20
A. Le format des documents multimédia
Conteneurs
WAV (MicrosoftWave)
MP3, MP4
AVI
TS - MPEG2Transport Stream (MPG, MPEG,TS, TRP)
PS - MPEG2 Program Stream (MPG, MPEG,VOB)
ASF (WMA, WMV)
DMF (DivX Media Format)
MKV
Quick time (MOV)
FlashVideo (FLV)
3GPP file format (3GP)
DécodeursAUDIO
MPEG-1 / MPEG2 layer I&II (musicam)
MPEG-1 / MPEG2 Layer III (MP3)
MPEG4 AAC-LC
MPEG4 HE-AAC
Mode : Mono, stéréo, joint stereo
Fréquences d’échantillonnage 32, 44.1 or 48 kHz
DOLBY Digital (AC3)
DOLBY Digital+ ( AC3+)
DTS
Décodeur vidéo
MPEG2
standard MPEG-2
MPEG-4 PART 10 / H.264
MPEG-4 AVC HP@L4 (HD)
MPEG-4 AVC HP@L3 (SD)
Décodage CABAC et CAVLC
Windows Media 9
WMV9 MP@ML et AP@HL
DivX
DivX 3.11, 4.11 et 5.X

21. 23/09/2013CATIC -2013-02 21

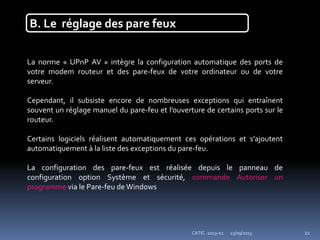

B. Le réglage des pare feux
La norme « UPnP AV » intègre la configuration automatique des ports de
votre modem routeur et des pare-feux de votre ordinateur ou de votre
serveur.
Cependant, il subsiste encore de nombreuses exceptions qui entraînent
souvent un réglage manuel du pare-feu et l’ouverture de certains ports sur le
routeur.
Certains logiciels réalisent automatiquement ces opérations et s’ajoutent
automatiquement à la liste des exceptions du pare-feu.
La configuration des pare-feux est réalisée depuis le panneau de
configuration option Système et sécurité, commande Autoriser un
programme via le Pare-feu de Windows

22. 23/09/2013
CATIC -2013-02
22

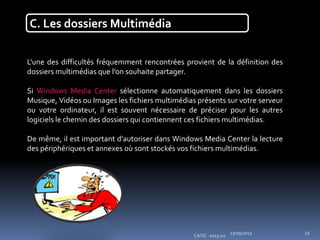

C. Les dossiers Multimédia
L'une des difficultés fréquemment rencontrées provient de la définition des
dossiers multimédias que l’on souhaite partager.
Si Windows Media Center sélectionne automatiquement dans les dossiers
Musique, Vidéos ou Images les fichiers multimédias présents sur votre serveur
ou votre ordinateur, il est souvent nécessaire de préciser pour les autres
logiciels le chemin des dossiers qui contiennent ces fichiers multimédias.
De même, il est important d’autoriser dans Windows Media Center la lecture
des périphériques et annexes où sont stockés vos fichiers multimédias.

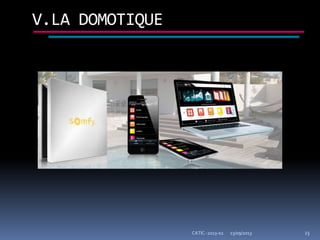

23. 23/09/2013CATIC -2013-02 23
V.LA DOMOTIQUE

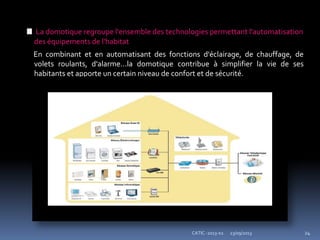

24. 23/09/2013CATIC -2013-02 24
La domotique regroupe l'ensemble des technologies permettant l'automatisation
des équipements de l'habitat
En combinant et en automatisant des fonctions d'éclairage, de chauffage, de
volets roulants, d'alarme...la domotique contribue à simplifier la vie de ses
habitants et apporte un certain niveau de confort et de sécurité.

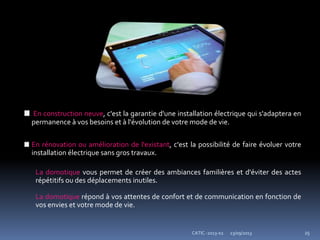

25. 23/09/2013CATIC -2013-02 25
En construction neuve, c'est la garantie d'une installation électrique qui s'adaptera en
permanence à vos besoins et à l'évolution de votre mode de vie.
En rénovation ou amélioration de l'existant, c'est la possibilité de faire évoluer votre
installation électrique sans gros travaux.
La domotique vous permet de créer des ambiances familières et d'éviter des actes
répétitifs ou des déplacements inutiles.
La domotique répond à vos attentes de confort et de communication en fonction de
vos envies et votre mode de vie.

26. 23/09/2013CATIC -2013-02 26

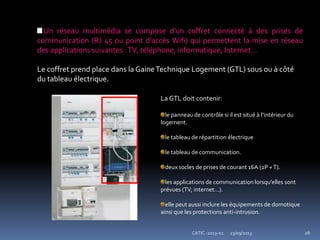

Un réseau multimédia se compose d'un coffret connecté à des prises de
communication (RJ 45 ou point d'accès Wifi) qui permettent la mise en réseau
des applications suivantes :TV, téléphone, informatique, Internet…
Le coffret prend place dans la GaineTechnique Logement (GTL) sous ou à côté
du tableau électrique.
La GTL doit contenir:
le panneau de contrôle si il est situé { l’intérieur du
logement.
le tableau de répartition électrique
le tableau de communication.
deux socles de prises de courant 16A (2P +T).
les applications de communication lorsqu’elles sont
prévues (TV, internet…).
elle peut aussi inclure les équipements de domotique
ainsi que les protections anti-intrusion.

27. 23/09/2013CATIC -2013-02 27

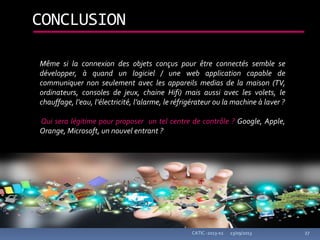

CONCLUSION
Même si la connexion des objets conçus pour être connectés semble se
développer, à quand un logiciel / une web application capable de
communiquer non seulement avec les appareils medias de la maison (TV,
ordinateurs, consoles de jeux, chaine Hifi) mais aussi avec les volets, le
chauffage, l’eau, l’électricité, l’alarme, le réfrigérateur ou la machine à laver ?
Qui sera légitime pour proposer un tel centre de contrôle ? Google, Apple,
Orange, Microsoft, un nouvel entrant ?

28. 23/09/2013CATIC -2013-02 28
LEXIQUE & ANNEXES
