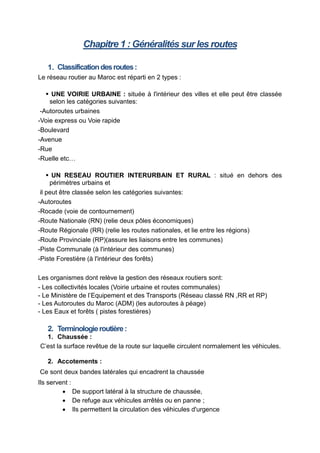

Chapitre 1 : Généralités sur les routes
1. Classificationdesroutes:
Le réseau routier au Maroc est réparti en 2 types :
 UNE VOIRIE URBAINE : située à l'intérieur des villes et elle peut être classée
selon les catégories suivantes:
-Autoroutes urbaines
-Voie express ou Voie rapide
-Boulevard
-Avenue
-Rue
-Ruelle etc…
 UN RESEAU ROUTIER INTERURBAIN ET RURAL : situé en dehors des
périmètres urbains et
il peut être classée selon les catégories suivantes:
-Autoroutes
-Rocade (voie de contournement)
-Route Nationale (RN) (relie deux pôles économiques)
-Route Régionale (RR) (relie les routes nationales, et lie entre les régions)
-Route Provinciale (RP)(assure les liaisons entre les communes)
-Piste Communale (à l'intérieur des communes)
-Piste Forestière (à l'intérieur des forêts)
Les organismes dont relève la gestion des réseaux routiers sont:
- Les collectivités locales (Voirie urbaine et routes communales)
- Le Ministère de l’Equipement et des Transports (Réseau classé RN ,RR et RP)
- Les Autoroutes du Maroc (ADM) (les autoroutes à péage)
- Les Eaux et forêts ( pistes forestières)
2. Terminologieroutière:
1. Chaussée :
C’est la surface revêtue de la route sur laquelle circulent normalement les véhicules.
2. Accotements :
Ce sont deux bandes latérales qui encadrent la chaussée
Ils servent :
 De support latéral à la structure de chaussée,
 De refuge aux véhicules arrêtés ou en panne ;
 Ils permettent la circulation des véhicules d'urgence

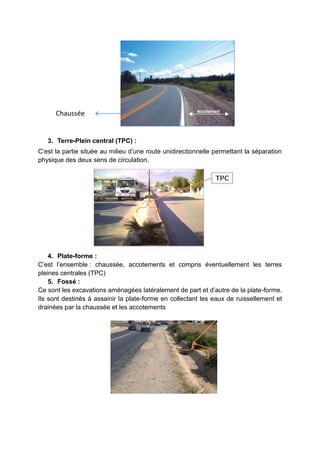

3. Terre-Plein central (TPC) :
C’est la partie située au milieu d’une route unidirectionnelle permettant la séparation
physique des deux sens de circulation.
4. Plate-forme :
C’est l’ensemble : chaussée, accotements et compris éventuellement les terres
pleines centrales (TPC)
5. Fossé :
Ce sont les excavations aménagées latéralement de part et d’autre de la plate-forme.
Ils sont destinés à assainir la plate-forme en collectant les eaux de ruissellement et
drainées par la chaussée et les accotements
Chaussée

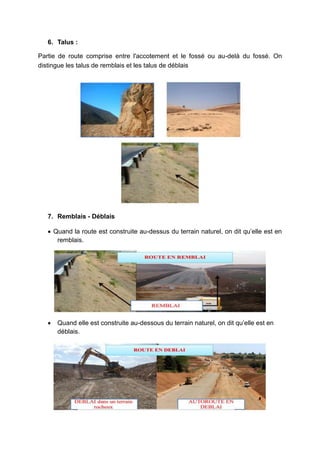

6. Talus :
Partie de route comprise entre l'accotement et le fossé ou au-delà du fossé. On
distingue les talus de remblais et les talus de déblais
7. Remblais - Déblais
 Quand la route est construite au-dessus du terrain naturel, on dit qu’elle est en
remblais.
 Quand elle est construite au-dessous du terrain naturel, on dit qu’elle est en
déblais.

8. Assiette:
C’est la surface du terrain réellement occupée par la route et ses annexes. (Plate-
forme + fossés + talus)
9. Emprise:
C’est la surface de terrain juridiquement affectée à la route et ses annexes. Elle est
au moins égale à l’assiette.
10.Dévers:
C’est l’inclinaison transversale de la route, en alignement droit il est destiné à
évacuer les eaux superficielles.
En courbe les devers permettent à la fois d’évacuer les eaux de ruissellement et de
compenser une partie de la force centrifuge.
11.Ouvrages d'assainissement:
En rase compagne, longitudinalement l’évacuation des eaux pluviales d’une route
est assurée par des fossés, transversalement au niveau de la traversée des cours
d’eau et des dépressions, les eaux sont évacuées par des ouvrages
d’assainissements qu’on appelle aussi ouvrages hydrauliques.

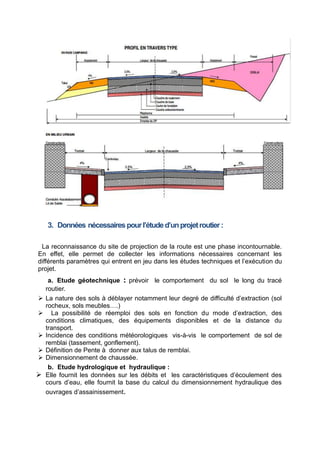

3. Données nécessairespourl’étuded’unprojetroutier:
La reconnaissance du site de projection de la route est une phase incontournable.
En effet, elle permet de collecter les informations nécessaires concernant les
différents paramètres qui entrent en jeu dans les études techniques et l’exécution du
projet.
a. Etude géotechnique prévoir le comportement du sol le long du tracé
:
routier.
 La nature des sols à déblayer notamment leur degré de difficulté d’extraction (sol
rocheux, sols meubles….)
 La possibilité de réemploi des sols en fonction du mode d’extraction, des
conditions climatiques, des équipements disponibles et de la distance du
transport.
 Incidence des conditions météorologiques vis-à-vis le comportement de sol de
remblai (tassement, gonflement).
 Définition de Pente à donner aux talus de remblai.
 Dimensionnement de chaussée.
b. Etude hydrologique et hydraulique :
 Elle fournit les données sur les débits et les caractéristiques d’écoulement des
cours d’eau, elle fournit la base du calcul du dimensionnement hydraulique des
ouvrages d’assainissement.

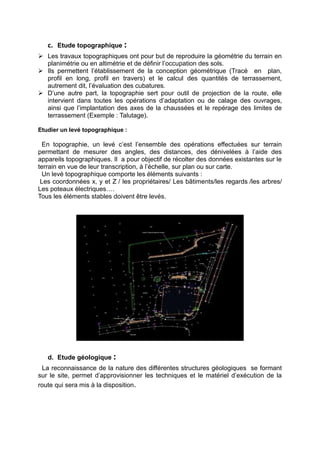

c. Etude topographique :
 Les travaux topographiques ont pour but de reproduire la géométrie du terrain en
planimétrie ou en altimétrie et de définir l’occupation des sols.
 Ils permettent l’établissement de la conception géométrique (Tracé en plan,
profil en long, profil en travers) et le calcul des quantités de terrassement,
autrement dit, l’évaluation des cubatures.
 D’une autre part, la topographie sert pour outil de projection de la route, elle
intervient dans toutes les opérations d’adaptation ou de calage des ouvrages,
ainsi que l’implantation des axes de la chaussées et le repérage des limites de
terrassement (Exemple : Talutage).
Etudier un levé topographique :
En topographie, un levé c’est l’ensemble des opérations effectuées sur terrain
permettant de mesurer des angles, des distances, des dénivelées à l’aide des
appareils topographiques. Il a pour objectif de récolter des données existantes sur le
terrain en vue de leur transcription, à l’échelle, sur plan ou sur carte.
Un levé topographique comporte les éléments suivants :
Les coordonnées x, y et Z / les propriétaires/ Les bâtiments/les regards /les arbres/
Les poteaux électriques….
Tous les éléments stables doivent être levés.
d. Etude géologique :
La reconnaissance de la nature des différentes structures géologiques se formant
sur le site, permet d’approvisionner les techniques et le matériel d’exécution de la
route qui sera mis à la disposition.

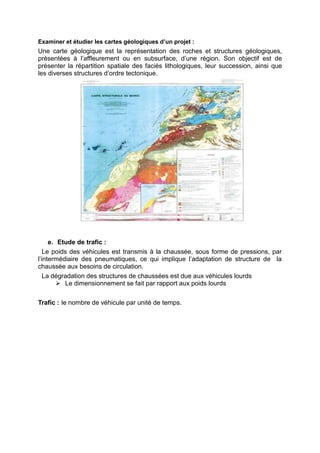

Examiner et étudier les cartes géologiques d’un projet :
Une carte géologique est la représentation des roches et structures géologiques,
présentées à l’affleurement ou en subsurface, d’une région. Son objectif est de
présenter la répartition spatiale des faciès lithologiques, leur succession, ainsi que
les diverses structures d’ordre tectonique.
e. Etude de trafic :
Le poids des véhicules est transmis à la chaussée, sous forme de pressions, par
l’intermédiaire des pneumatiques, ce qui implique l’adaptation de structure de la
chaussée aux besoins de circulation.
La dégradation des structures de chaussées est due aux véhicules lourds
 Le dimensionnement se fait par rapport aux poids lourds
Trafic : le nombre de véhicule par unité de temps.

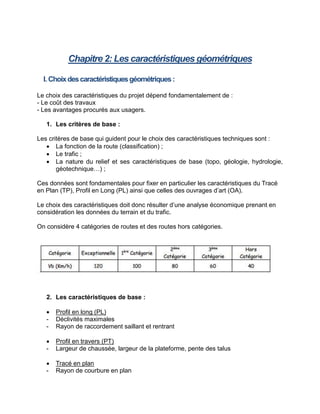

Chapitre 2: Les caractéristiques géométriques
I. Choixdescaractéristiquesgéométriques:
Le choix des caractéristiques du projet dépend fondamentalement de :
- Le coût des travaux
- Les avantages procurés aux usagers.
1. Les critères de base :
Les critères de base qui guident pour le choix des caractéristiques techniques sont :
 La fonction de la route (classification) ;
 Le trafic ;
 La nature du relief et ses caractéristiques de base (topo, géologie, hydrologie,
géotechnique…) ;
Ces données sont fondamentales pour fixer en particulier les caractéristiques du Tracé
en Plan (TP), Profil en Long (PL) ainsi que celles des ouvrages d’art (OA).
Le choix des caractéristiques doit donc résulter d’une analyse économique prenant en
considération les données du terrain et du trafic.
On considère 4 catégories de routes et des routes hors catégories.
2. Les caractéristiques de base :
 Profil en long (PL)
- Déclivités maximales
- Rayon de raccordement saillant et rentrant
 Profil en travers (PT)
- Largeur de chaussée, largeur de la plateforme, pente des talus
 Tracé en plan
- Rayon de courbure en plan

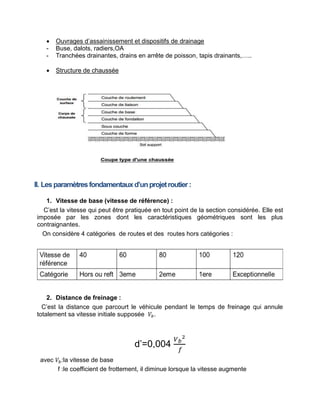

 Ouvrages d’assainissement et dispositifs de drainage
- Buse, dalots, radiers,OA
- Tranchées drainantes, drains en arrête de poisson, tapis drainants,…..
 Structure de chaussée
II. Lesparamètresfondamentauxd’unprojetroutier:
1. Vitesse de base (vitesse de référence) :
C’est la vitesse qui peut être pratiquée en tout point de la section considérée. Elle est
imposée par les zones dont les caractéristiques géométriques sont les plus
contraignantes.
On considère 4 catégories de routes et des routes hors catégories :
2. Distance de freinage :
C’est la distance que parcourt le véhicule pendant le temps de freinage qui annule
totalement sa vitesse initiale supposée 𝑉 .
d’=0,004
𝑉
𝑓
avec 𝑉 :la vitesse de base
f :le coefficient de frottement, il diminue lorsque la vitesse augmente

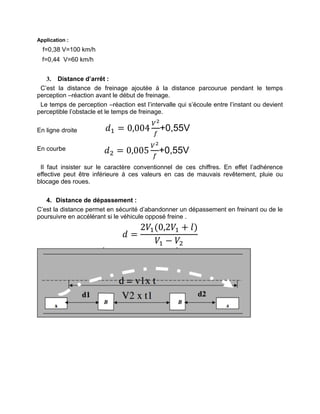

Application :
f=0,38 V=100 km/h
f=0,44 V=60 km/h
3. Distance d’arrêt :
C’est la distance de freinage ajoutée à la distance parcourue pendant le temps
perception –réaction avant le début de freinage.
Le temps de perception –réaction est l’intervalle qui s’écoule entre l’instant ou devient
perceptible l’obstacle et le temps de freinage.
En ligne droite
En courbe
Il faut insister sur le caractère conventionnel de ces chiffres. En effet l’adhérence
effective peut être inférieure à ces valeurs en cas de mauvais revêtement, pluie ou
blocage des roues.
4. Distance de dépassement :
C’est la distance permet en sécurité d’abandonner un dépassement en freinant ou de le
poursuivre en accélérant si le véhicule opposé freine .
𝑑 =
2𝑉1(0,2𝑉1 + 𝑙)
𝑉1 − 𝑉2
𝑑1 = 0,004
𝑉
𝑓
+0,55V
𝑑2 = 0,005
𝑉
𝑓
+0,55V

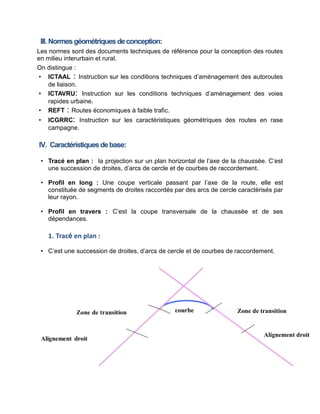

III. Normesgéométriquesdeconception:
Les normes sont des documents techniques de référence pour la conception des routes
en milieu interurbain et rural.
On distingue :
• ICTAAL : Instruction sur les conditions techniques d’aménagement des autoroutes
de liaison.
• ICTAVRU: Instruction sur les conditions techniques d’aménagement des voies
rapides urbaine.
• REFT : Routes économiques à faible trafic.
• ICGRRC: Instruction sur les caractéristiques géométriques des routes en rase
campagne.
IV. Caractéristiquesdebase:
• Tracé en plan : la projection sur un plan horizontal de l’axe de la chaussée. C’est
une succession de droites, d’arcs de cercle et de courbes de raccordement.
• Profil en long : Une coupe verticale passant par l’axe de la route, elle est
constituée de segments de droites raccordés par des arcs de cercle caractérisés par
leur rayon.
• Profil en travers : C’est la coupe transversale de la chaussée et de ses
dépendances.
1. Tracé en plan :
• C’est une succession de droites, d’arcs de cercle et de courbes de raccordement.
Zone de transition
Alignement droit

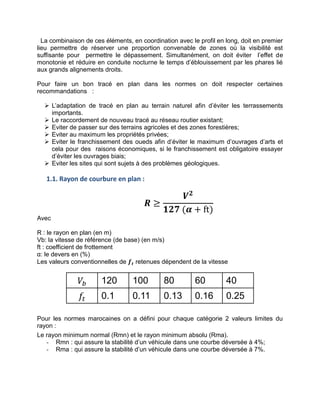

La combinaison de ces éléments, en coordination avec le profil en long, doit en premier
lieu permettre de réserver une proportion convenable de zones où la visibilité est
suffisante pour permettre le dépassement. Simultanément, on doit éviter l’effet de
monotonie et réduire en conduite nocturne le temps d’éblouissement par les phares lié
aux grands alignements droits.
Pour faire un bon tracé en plan dans les normes on doit respecter certaines
recommandations :
 L’adaptation de tracé en plan au terrain naturel afin d’éviter les terrassements
importants.
 Le raccordement de nouveau tracé au réseau routier existant;
 Eviter de passer sur des terrains agricoles et des zones forestières;
 Eviter au maximum les propriétés privées;
 Eviter le franchissement des oueds afin d’éviter le maximum d’ouvrages d’arts et
cela pour des raisons économiques, si le franchissement est obligatoire essayer
d’éviter les ouvrages biais;
 Eviter les sites qui sont sujets à des problèmes géologiques.
1.1. Rayon de courbure en plan :
𝑹 ≥
𝑽𝟐
𝟏𝟐𝟕 (𝜶 + ft)
Avec
R : le rayon en plan (en m)
Vb: la vitesse de référence (de base) (en m/s)
ft : coefficient de frottement
α: le devers en (%)
Les valeurs conventionnelles de 𝒇𝒕 retenues dépendent de la vitesse
𝑉 120 100 80 60 40
𝑓𝑡 0.1 0.11 0.13 0.16 0.25
Pour les normes marocaines on a défini pour chaque catégorie 2 valeurs limites du
rayon :
Le rayon minimum normal (Rmn) et le rayon minimum absolu (Rma).
- Rmn : qui assure la stabilité d’un véhicule dans une courbe déversée à 4%;
- Rma : qui assure la stabilité d’un véhicule dans une courbe déversée à 7%.

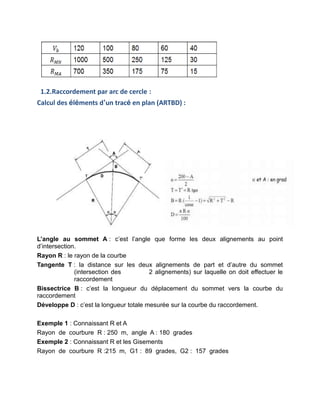

1.2.Raccordement par arc de cercle :
Calcul des éléments d’un tracé en plan (ARTBD) :
L’angle au sommet A : c’est l’angle que forme les deux alignements au point
d’intersection.
Rayon R : le rayon de la courbe
Tangente T : la distance sur les deux alignements de part et d’autre du sommet
(intersection des 2 alignements) sur laquelle on doit effectuer le
raccordement
Bissectrice B : c’est la longueur du déplacement du sommet vers la courbe du
raccordement
Développe D : c’est la longueur totale mesurée sur la courbe du raccordement.
Exemple 1 : Connaissant R et A
Rayon de courbure R : 250 m, angle A : 180 grades
Exemple 2 : Connaissant R et les Gisements
Rayon de courbure R :215 m, G1 : 89 grades, G2 : 157 grades

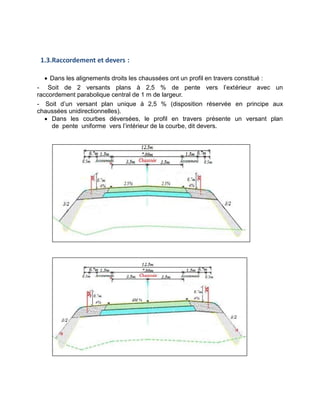

1.3.Raccordement et devers :
 Dans les alignements droits les chaussées ont un profil en travers constitué :
- Soit de 2 versants plans à 2,5 % de pente vers l’extérieur avec un
raccordement parabolique central de 1 m de largeur.
- Soit d’un versant plan unique à 2,5 % (disposition réservée en principe aux
chaussées unidirectionnelles).
 Dans les courbes déversées, le profil en travers présente un versant plan
de pente uniforme vers l’intérieur de la courbe, dit devers.

 Longueur de raccordement dévers :
Pour des raisons de confort le devers est introduit à raison de 2% par seconde
de temps de parcours à la vitesse de base de la catégorie considérée ;
Ce taux de variations peut être porté à 4% pour les routes de 3ème catégorie, H.C et
REFT;
Le raccordement du dévers s’effectue toujours en dehors de la courbe circulaire
dont le devers est constant , il s’effectue donc sur les alignements droits, sinon sur des
courbes de raccordement à courbe progressives disposées de part et d’autre des
courbes circulaires ;
𝑳 =
𝑽 . (𝒅 + 𝟐, 𝟓)
𝟕, 𝟐

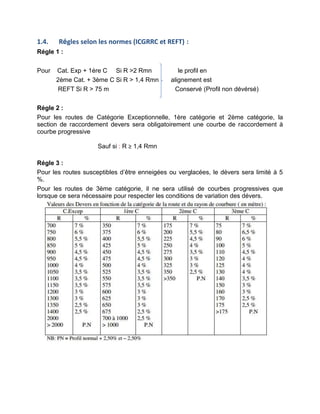

1.4. Régles selon les normes (ICGRRC et REFT) :
Régle 1 :
Pour Cat. Exp + 1ére C Si R >2 Rmn le profil en
2ème Cat. + 3ème C Si R > 1,4 Rmn alignement est
REFT Si R > 75 m Conservé (Profil non dévérsé)
Régle 2 :
Pour les routes de Catégorie Exceptionnelle, 1ère catégorie et 2ème catégorie, la
section de raccordement devers sera obligatoirement une courbe de raccordement à
courbe progressive
Sauf si : R ≥ 1,4 Rmn
Régle 3 :
Pour les routes susceptibles d’être enneigées ou verglacées, le dévers sera limité à 5
%.
Pour les routes de 3ème catégorie, il ne sera utilisé de courbes progressives que
lorsque ce sera nécessaire pour respecter les conditions de variation des dévers.

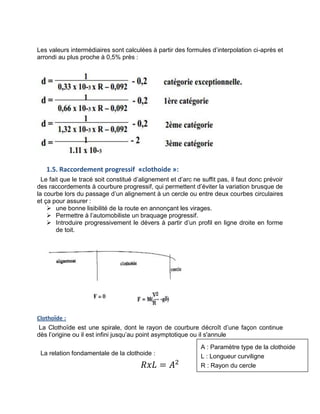

Les valeurs intermédiaires sont calculées à partir des formules d’interpolation ci-après et
arrondi au plus proche à 0,5% près :
1.5. Raccordement progressif «clothoide »:
Le fait que le tracé soit constitué d’alignement et d’arc ne suffit pas, il faut donc prévoir
des raccordements à courbure progressif, qui permettent d’éviter la variation brusque de
la courbe lors du passage d’un alignement à un cercle ou entre deux courbes circulaires
et ça pour assurer :
 une bonne lisibilité de la route en annonçant les virages.
 Permettre à l’automobiliste un braquage progressif.
 Introduire progressivement le dévers à partir d’un profil en ligne droite en forme
de toit.
Clothoïde :
La Clothoïde est une spirale, dont le rayon de courbure décroît d’une façon continue
dès l’origine ou il est infini jusqu’au point asymptotique ou il s'annule
La relation fondamentale de la clothoide :
𝑅𝑥𝐿 = 𝐴2
A : Paramètre type de la clothoide
L : Longueur curviligne
R : Rayon du cercle

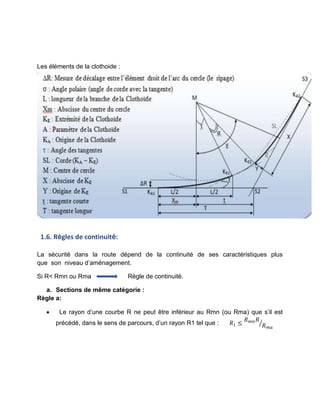

Les éléments de la clothoide :
1.6. Règles de continuité:
La sécurité dans la route dépend de la continuité de ses caractéristiques plus
que son niveau d’aménagement.
Si R< Rmn ou Rma Règle de continuité.
a. Sections de même catégorie :
Règle a:
 Le rayon d’une courbe R ne peut être inférieur au Rmn (ou Rma) que s’il est
précédé, dans le sens de parcours, d’un rayon R1 tel que : 𝑅1
𝑅 𝑅
𝑅
⁄

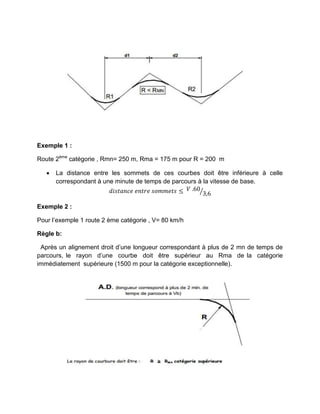

Exemple 1 :
Route 2ème
catégorie , Rmn= 250 m, Rma = 175 m pour R = 200 m
 La distance entre les sommets de ces courbes doit être inférieure à celle
correspondant à une minute de temps de parcours à la vitesse de base.
𝑑 𝑉 .60
3,6
⁄
Exemple 2 :
Pour l’exemple 1 route 2 ème catégorie , V= 80 km/h
Règle b:
Après un alignement droit d’une longueur correspondant à plus de 2 mn de temps de
parcours, le rayon d’une courbe doit être supérieur au Rma de la catégorie
immédiatement supérieure (1500 m pour la catégorie exceptionnelle).

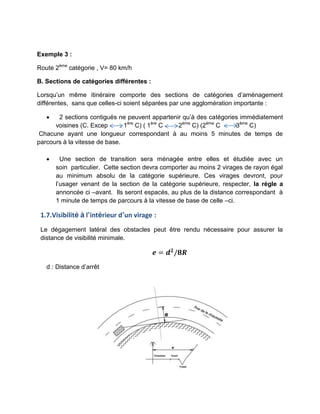

Exemple 3 :
Route 2ème
catégorie , V= 80 km/h
B. Sections de catégories différentes :
Lorsqu’un même itinéraire comporte des sections de catégories d’aménagement
différentes, sans que celles-ci soient séparées par une agglomération importante :
 2 sections contiguës ne peuvent appartenir qu’à des catégories immédiatement
voisines (C. Excep . 1ère
C) ( 1ère
C 2ème
C) (2ème
C 3ème
C)
Chacune ayant une longueur correspondant à au moins 5 minutes de temps de
parcours à la vitesse de base.
 Une section de transition sera ménagée entre elles et étudiée avec un
soin particulier. Cette section devra comporter au moins 2 virages de rayon égal
au minimum absolu de la catégorie supérieure. Ces virages devront, pour
l’usager venant de la section de la catégorie supérieure, respecter, la règle a
annoncée ci –avant. Ils seront espacés, au plus de la distance correspondant à
1 minute de temps de parcours à la vitesse de base de celle –ci.
1.7.Visibilité à l’intérieur d’un virage :
Le dégagement latéral des obstacles peut être rendu nécessaire pour assurer la
distance de visibilité minimale.
𝒆 = 𝒅𝟐
𝟖𝑹
d : Distance d’arrêt

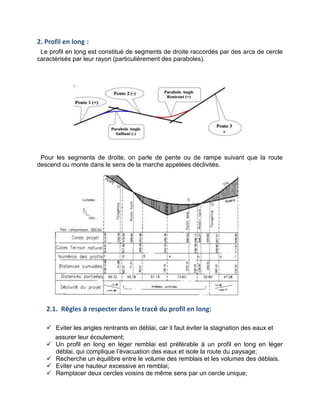

2. Profil en long :
Le profil en long est constitué de segments de droite raccordés par des arcs de cercle
caractérisés par leur rayon (particulièrement des paraboles).
Pour les segments de droite, on parle de pente ou de rampe suivant que la route
descend ou monte dans le sens de la marche appelées déclivités.
2.1. Règles à respecter dans le tracé du profil en long:
 Eviter les angles rentrants en déblai, car il faut éviter la stagnation des eaux et
assurer leur écoulement;
 Un profil en long en léger remblai est préférable à un profil en long en léger
déblai, qui complique l’évacuation des eaux et isole la route du paysage;
 Recherche un équilibre entre le volume des remblais et les volumes des déblais.
 Eviter une hauteur excessive en remblai;
 Remplacer deux cercles voisins de même sens par un cercle unique;

 Les rampes sont contraignantes pour les véhicules lourds dont elles augmentent
les consommations. Elles le sont d’autant plus qu’elles sont plus longues et que
le véhicule perd le bénéfice de son élan initial. Le ralentissement de ces
véhicules perturbe, de plus, la circulation générale. Cela conduit à limiter autant
que possible les rampes à des valeurs bien définies.
 Pour les routes à larges caractéristiques sur lesquelles on souhaite que la
circulation soit aussi peu gênée que possible par la présence des rampes, on
prévoit une voie supplémentaire pour les véhicules lents (exemple 3ème voie
pour les poids lourds).
2.2. Angle saillant :
Le choix des rayons en angles saillants est basé sur les conditions de visibilité d’où RV
(rayon de visibilité).
Vitesse de base Rmn Rma
40 - 1000
60 2000 1500
80 4000 1800
100 9000 4000
120 16000 7000

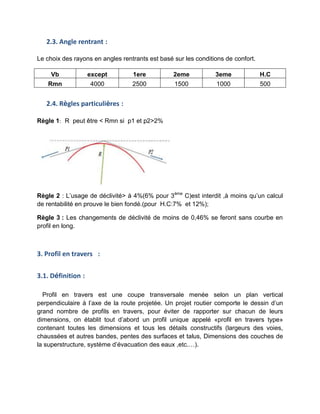

2.3. Angle rentrant :
Le choix des rayons en angles rentrants est basé sur les conditions de confort.
Vb except 1ere 2eme 3eme H.C
Rmn 4000 2500 1500 1000 500
2.4. Règles particulières :
Règle 1: R peut être < Rmn si p1 et p2>2%
Règle 2 : L’usage de déclivité> à 4%(6% pour 3ème
C)est interdit ,à moins qu’un calcul
de rentabilité en prouve le bien fondé.(pour H.C:7% et 12%);
Règle 3 : Les changements de déclivité de moins de 0,46% se feront sans courbe en
profil en long.
3. Profil en travers :
3.1. Définition :
Profil en travers est une coupe transversale menée selon un plan vertical
perpendiculaire à l’axe de la route projetée. Un projet routier comporte le dessin d’un
grand nombre de profils en travers, pour éviter de rapporter sur chacun de leurs
dimensions, on établit tout d’abord un profil unique appelé «profil en travers type»
contenant toutes les dimensions et tous les détails constructifs (largeurs des voies,
chaussées et autres bandes, pentes des surfaces et talus, Dimensions des couches de
la superstructure, système d’évacuation des eaux ,etc.…).

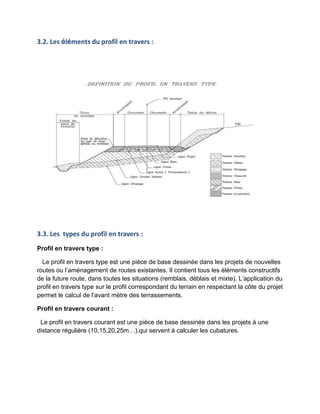

3.2. Les éléments du profil en travers :
3.3. Les types du profil en travers :
Profil en travers type :
Le profil en travers type est une pièce de base dessinée dans les projets de nouvelles
routes ou l’aménagement de routes existantes. Il contient tous les éléments constructifs
de la future route, dans toutes les situations (remblais, déblais et mixte). L’application du
profil en travers type sur le profil correspondant du terrain en respectant la côte du projet
permet le calcul de l’avant mètre des terrassements.
Profil en travers courant :
Le profil en travers courant est une pièce de base dessinée dans les projets à une
distance régulière (10,15,20,25m…).qui servent à calculer les cubatures.

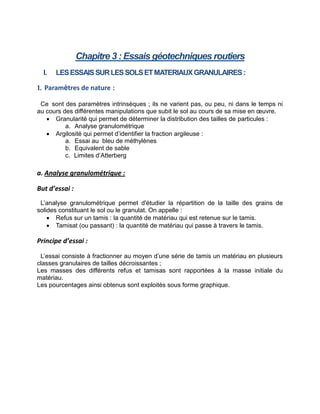

Chapitre 3 : Essais géotechniques routiers
I. LESESSAISSURLESSOLSETMATERIAUXGRANULAIRES:
1. Paramètres de nature :
Ce sont des paramètres intrinsèques ; ils ne varient pas, ou peu, ni dans le temps ni
au cours des différentes manipulations que subit le sol au cours de sa mise en œuvre.
 Granularité qui permet de déterminer la distribution des tailles de particules :
a. Analyse granulométrique
 Argilosité qui permet d’identifier la fraction argileuse :
a. Essai au bleu de méthylènes
b. Equivalent de sable
c. Limites d’Atterberg
a. Analyse granulométrique :
But d’essai :
L’analyse granulométrique permet d'étudier la répartition de la taille des grains de
solides constituant le sol ou le granulat. On appelle :
 Refus sur un tamis : la quantité de matériau qui est retenue sur le tamis.
 Tamisat (ou passant) : la quantité de matériau qui passe à travers le tamis.
Principe d’essai :
L’essai consiste à fractionner au moyen d’une série de tamis un matériau en plusieurs
classes granulaires de tailles décroissantes ;
Les masses des différents refus et tamisas sont rapportées à la masse initiale du
matériau.
Les pourcentages ainsi obtenus sont exploités sous forme graphique.

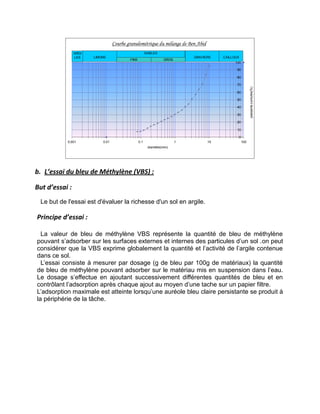

b. L’essai du bleu de Méthylène (VBS) :
But d’essai :
Le but de l'essai est d'évaluer la richesse d'un sol en argile.
La valeur de bleu de méthylène VBS représente la quantité de bleu de méthylène
pouvant s’adsorber sur les surfaces externes et internes des particules d’un sol .on peut
considérer que la VBS exprime globalement la quantité et l’activité de l’argile contenue
dans ce sol.
L’essai consiste à mesurer par dosage (g de bleu par 100g de matériaux) la quantité
de bleu de méthylène pouvant adsorber sur le matériau mis en suspension dans l’eau.
Le dosage s’effectue en ajoutant successivement différentes quantités de bleu et en
contrôlant l’adsorption après chaque ajout au moyen d’une tache sur un papier filtre.
L’adsorption maximale est atteinte lorsqu’une auréole bleu claire persistante se produit à
la périphérie de la tâche.
Courbe granulométrique du mélange de Ben Abid
0
10
20
30
40
50
60
70
80
90
100
0.001 0.01 0.1 1 10 100
diamétre(mm)
passants
cumulés(%)
CAILLOUX
GRAVIERS
SABLES
GROS
FINS
LIMONS
ARGI
LES

c. Limites d’Atterberg :
But d’essai :
Cet essai permet de prévoir le comportement des sols, en particulier sous l'action des
variations de teneur en eau. Il a pour objectif de définir les états d’humidité correspondant
aux limites entre les états liquide, plastique et solide en déterminant leurs indices de
plasticité Ip et de consistance Ic.
L’essai se réalise, sur la fraction 0/400 Um, en deux phases:
- Recherche de Wl : teneur en eau pour laquelle une rainure pratiquée dans le
matériau placé dans la coupelle se ferme ( sur une longueur de 1 cm) après 25 chocs
normalisés.
- Recherche de Wp : teneur en eau pour laquelle un rouleau de 3mm, confectionné à la
main, se fissure.

Indice de plasticité IP = WL – Wp
Indice de plasticité Qualificatif
IP < 12 sol non plastique
12<IP< 25 sol peu plastique
25< IP < 40 sol plastique
IP >40 sol très plastique
d. Equivalent de sable (ES) :
But d’essai :
L’essai d’équivalent de sable permet de déterminer la proportion relative des éléments
fins (argiles, impuretés) contenus dans un sol grenu (sable ou granulat).Cet essai est
important, car la présence d’éléments fins peut modifier le comportement de ces sols.

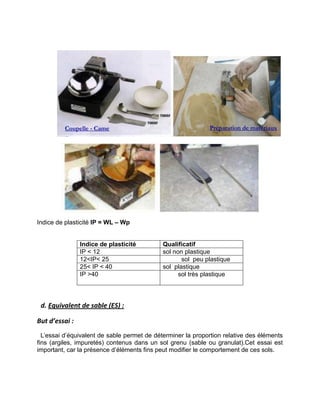

Coupelle - Came Préparation de matériaux

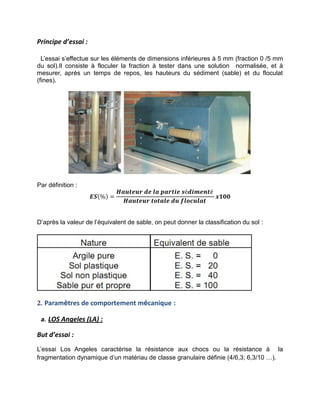

L’essai s’effectue sur les éléments de dimensions inférieures à 5 mm (fraction 0 /5 mm
du sol).Il consiste à floculer la fraction à tester dans une solution normalisée, et à
mesurer, après un temps de repos, les hauteurs du sédiment (sable) et du floculat
(fines).
Par définition :
𝑬𝑺(%) =
𝑯𝒂𝒖𝒕𝒆𝒖𝒓 𝒅𝒆 𝒍𝒂 𝒑𝒂𝒓𝒕𝒊𝒆 𝒔é𝒅𝒊𝒎𝒆𝒏𝒕é
𝑯𝒂𝒖𝒕𝒆𝒖𝒓 𝒕𝒐𝒕𝒂𝒍𝒆 𝒅𝒖 𝒇𝒍𝒐𝒄𝒖𝒍𝒂𝒕
𝒙𝟏𝟎𝟎
D’après la valeur de l’équivalent de sable, on peut donner la classification du sol :
2. Paramètres de comportement mécanique :

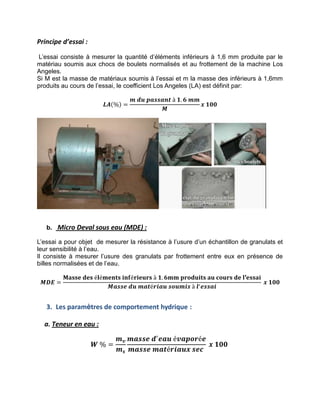

a. LOS Angeles (LA) :
But d’essai :
L’essai Los Angeles caractérise la résistance aux chocs ou la résistance à la
fragmentation dynamique d’un matériau de classe granulaire définie (4/6,3; 6,3/10 …).

L’essai consiste à mesurer la quantité d’éléments inférieurs à 1,6 mm produite par le
matériau soumis aux chocs de boulets normalisés et au frottement de la machine Los
Angeles.
Si M est la masse de matériaux soumis à l’essai et m la masse des inférieurs à 1,6mm
produits au cours de l’essai, le coefficient Los Angeles (LA) est définit par:
𝑳𝑨(%) =
𝒎 𝒅𝒖 𝒑𝒂𝒔𝒔𝒂𝒏𝒕 à 𝟏. 𝟔 𝒎𝒎
𝑴
𝒙 𝟏𝟎𝟎
b. Micro Deval sous eau (MDE) :
L’essai a pour objet de mesurer la résistance à l’usure d’un échantillon de granulats et
leur sensibilité à l’eau.
Il consiste à mesurer l’usure des granulats par frottement entre eux en présence de
billes normalisées et de l’eau.
𝑴𝑫𝑬 =
𝐌𝐚𝐬𝐬𝐞 𝐝𝐞𝐬 é𝐥é𝐦𝐞𝐧𝐭𝐬 𝐢𝐧𝐟é𝐫𝐢𝐞𝐮𝐫𝐬 à 𝟏. 𝟔𝐦𝐦 𝐩𝐫𝐨𝐝𝐮𝐢𝐭𝐬 𝐚𝐮 𝐜𝐨𝐮𝐫𝐬 𝐝𝐞 𝐥′𝐞𝐬𝐬𝐚𝐢
𝑴𝒂𝒔𝒔𝒆 𝒅𝒖 𝒎𝒂𝒕é𝒓𝒊𝒂𝒖 𝒔𝒐𝒖𝒎𝒊𝒔 à 𝒍 𝒆𝒔𝒔𝒂𝒊
𝒙 𝟏𝟎𝟎
3. Les paramètres de comportement hydrique :
a. Teneur en eau :
% =
𝒎𝒗
𝒎𝒔
𝒎𝒂𝒔𝒔𝒆 𝒅 𝒆𝒂𝒖 é𝒗𝒂𝒑𝒐𝒓é𝒆
𝒎𝒂𝒔𝒔𝒆 𝒎𝒂𝒕é𝒓𝒊𝒂𝒖𝒙 𝒔𝒆𝒄
𝒙 𝟏𝟎𝟎

Pesage Séchage
b. Essai Proctor :
Cet essai permet de déterminer la teneur en eau nécessaire pour obtenir la densité
sèche maximale d'un sol granulaire par compactage à énergie fixe.
Le Proctor peut servir de référence pour caractériser la qualité de compactage réalisé
sur le chantier.
Les caractéristiques Proctor constituent des critères d'identification d'un sol permettant
de situer son état naturel par rapport à son état optimal de mise en œuvre.
4. Autres paramètres :
a. Essai CBR :

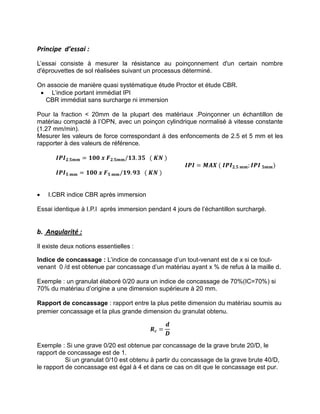

But d’essai :
Déterminer la portance d’un échantillon du sol (Aptitude des matériaux de supporter les
charges).

L’essai consiste à mesurer la résistance au poinçonnement d'un certain nombre
d'éprouvettes de sol réalisées suivant un processus déterminé.
On associe de manière quasi systématique étude Proctor et étude CBR.
 L’indice portant immédiat IPI
CBR immédiat sans surcharge ni immersion
Pour la fraction < 20mm de la plupart des matériaux .Poinçonner un échantillon de
matériau compacté à l’OPN, avec un poinçon cylindrique normalisé à vitesse constante
(1.27 mm/min).
Mesurer les valeurs de force correspondant à des enfoncements de 2.5 et 5 mm et les
rapporter à des valeurs de référence.
𝑰𝑷𝑰𝟐.𝟓𝒎𝒎 = 𝟏𝟎𝟎 𝒙 𝑭𝟐.𝟓𝒎𝒎 𝟏𝟑. 𝟑𝟓 ( 𝑲𝑵 )
𝑰𝑷𝑰 = 𝑴𝑨𝑿 ( 𝑰𝑷𝑰𝟐.𝟓 𝒎𝒎; 𝑰𝑷𝑰 𝟓𝒎𝒎)
𝑰𝑷𝑰𝟓 𝒎𝒎 = 𝟏𝟎𝟎 𝒙 𝑭𝟓 𝒎𝒎 𝟏𝟗. 𝟗𝟑 ( 𝑲𝑵 )
 I.CBR indice CBR après immersion
Essai identique à I.P.I après immersion pendant 4 jours de l’échantillon surchargé.
b. Angularité :
Il existe deux notions essentielles :
Indice de concassage : L’indice de concassage d’un tout-venant est de x si ce tout-
venant 0 /d est obtenue par concassage d’un matériau ayant x % de refus à la maille d.
Exemple : un granulat élaboré 0/20 aura un indice de concassage de 70%(IC=70%) si
70% du matériau d’origine a une dimension supérieure à 20 mm.
Rapport de concassage : rapport entre la plus petite dimension du matériau soumis au
premier concassage et la plus grande dimension du granulat obtenu.
𝑹𝒄 =
𝒅
𝑫
Exemple : Si une grave 0/20 est obtenue par concassage de la grave brute 20/D, le
rapport de concassage est de 1.
Si un granulat 0/10 est obtenu à partir du concassage de la grave brute 40/D,
le rapport de concassage est égal à 4 et dans ce cas on dit que le concassage est pur.

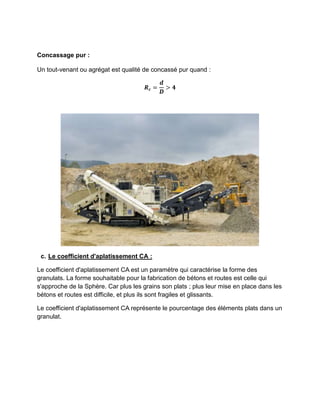

Concassage pur :
Un tout-venant ou agrégat est qualité de concassé pur quand :
𝑹𝒄 =
𝒅
𝑫
> 𝟒
c. Le coefficient d'aplatissement CA :
Le coefficient d'aplatissement CA est un paramètre qui caractérise la forme des
granulats. La forme souhaitable pour la fabrication de bétons et routes est celle qui
s'approche de la Sphère. Car plus les grains son plats ; plus leur mise en place dans les
bétons et routes est difficile, et plus ils sont fragiles et glissants.
Le coefficient d'aplatissement CA représente le pourcentage des éléments plats dans un
granulat.

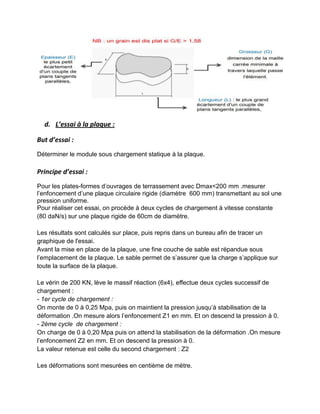

d. L’essai à la plaque :
But d’essai :
Déterminer le module sous chargement statique à la plaque.
Pour les plates-formes d’ouvrages de terrassement avec Dmax<200 mm .mesurer
l’enfoncement d’une plaque circulaire rigide (diamètre 600 mm) transmettant au sol une
pression uniforme.
Pour réaliser cet essai, on procède à deux cycles de chargement à vitesse constante
(80 daN/s) sur une plaque rigide de 60cm de diamètre.
Les résultats sont calculés sur place, puis repris dans un bureau afin de tracer un
graphique de l'essai.
Avant la mise en place de la plaque, une fine couche de sable est répandue sous
l’emplacement de la plaque. Le sable permet de s’assurer que la charge s’applique sur
toute la surface de la plaque.
Le vérin de 200 KN, lève le massif réaction (6x4), effectue deux cycles successif de
chargement :
- 1er cycle de chargement :
On monte de 0 à 0,25 Mpa, puis on maintient la pression jusqu’à stabilisation de la
déformation .On mesure alors l’enfoncement Z1 en mm. Et on descend la pression à 0.
- 2ème cycle de chargement :
On charge de 0 à 0,20 Mpa puis on attend la stabilisation de la déformation .On mesure
l’enfoncement Z2 en mm. Et on descend la pression à 0.
La valeur retenue est celle du second chargement : Z2
Les déformations sont mesurées en centième de mètre.

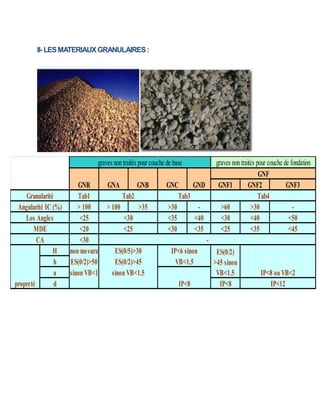

II-LESMATERIAUXGRANULAIRES:
GNF1 GNF2 GNF3
Tab1
> 100 > 100 >35 >30 - >60 >30 -
<25 <35 <40 <30 <40 <50
<20 <30 <35 <25 <35 <45
<30
H Ip non mesurable
h ES(0/2)>50
a sinon VB<1
d IP<8 IP<12
CA -
propreté
ES(0/5)>30 IP<6 sinon
IP<6 et
ES(0/2)
>45 sinon
VB<1.5 IP<8 ou VB<2
Angularité IC (%)
Los Angles <30
MDE <25
IP<8
GNR GNA GNB
ES(0/2)>45 VB<1.5
sinon VB<1.5
GNC GND
GNF
Granularité Tab2 Tab3 Tab4
graves non traités pour couche de base graves non traités pour couche de fondation

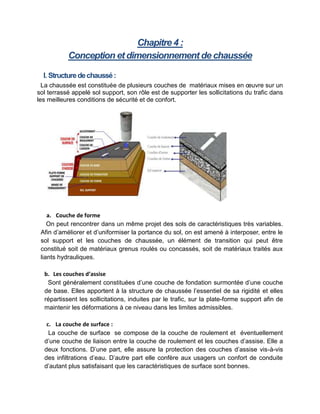

Chapitre 4 :
Conception et dimensionnement de chaussée
I. Structuredechaussé:
La chaussée est constituée de plusieurs couches de matériaux mises en œuvre sur un
sol terrassé appelé sol support, son rôle est de supporter les sollicitations du trafic dans
les meilleures conditions de sécurité et de confort.
a. Couche de forme
On peut rencontrer dans un même projet des sols de caractéristiques très variables.
Afin d’améliorer et d’uniformiser la portance du sol, on est amené à interposer, entre le
sol support et les couches de chaussée, un élément de transition qui peut être
constitué soit de matériaux grenus roulés ou concassés, soit de matériaux traités aux
liants hydrauliques.
b. Les couches d’assise
Sont généralement constituées d’une couche de fondation surmontée d’une couche
de base. Elles apportent à la structure de chaussée l’essentiel de sa rigidité et elles
répartissent les sollicitations, induites par le trafic, sur la plate-forme support afin de
maintenir les déformations à ce niveau dans les limites admissibles.
c. La couche de surface :
La couche de surface se compose de la couche de roulement et éventuellement
d’une couche de liaison entre la couche de roulement et les couches d’assise. Elle a
deux fonctions. D’une part, elle assure la protection des couches d’assise vis-à-vis
des infiltrations d’eau. D’autre part elle confère aux usagers un confort de conduite
d’autant plus satisfaisant que les caractéristiques de surface sont bonnes.

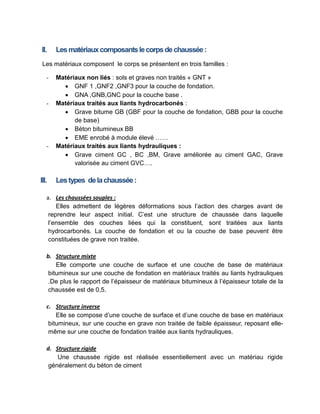

II. Lesmatériauxcomposantslecorpsdechaussée:
Les matériaux composent le corps se présentent en trois familles :
- Matériaux non liés : sols et graves non traités « GNT »
 GNF 1 ,GNF2 ,GNF3 pour la couche de fondation.
 GNA ,GNB,GNC pour la couche base .
- Matériaux traités aux liants hydrocarbonés :
 Grave bitume GB (GBF pour la couche de fondation, GBB pour la couche
de base)
 Béton bitumineux BB
 EME enrobé à module élevé ……
- Matériaux traités aux liants hydrauliques :
 Grave ciment GC , BC ,BM, Grave améliorée au ciment GAC, Grave
valorisée au ciment GVC….
III. Lestypes delachaussée:
a. Les chaussées souples :
Elles admettent de légères déformations sous l’action des charges avant de
reprendre leur aspect initial. C’est une structure de chaussée dans laquelle
l’ensemble des couches liées qui la constituent, sont traitées aux liants
hydrocarbonés. La couche de fondation et ou la couche de base peuvent être
constituées de grave non traitée.
b. Structure mixte
Elle comporte une couche de surface et une couche de base de matériaux
bitumineux sur une couche de fondation en matériaux traités au liants hydrauliques
.De plus le rapport de l’épaisseur de matériaux bitumineux à l’épaisseur totale de la
chaussée est de 0,5.
c. Structure inverse
Elle se compose d’une couche de surface et d’une couche de base en matériaux
bitumineux, sur une couche en grave non traitée de faible épaisseur, reposant elle-
même sur une couche de fondation traitée aux liants hydrauliques.
d. Structure rigide
Une chaussée rigide est réalisée essentiellement avec un matériau rigide
généralement du béton de ciment

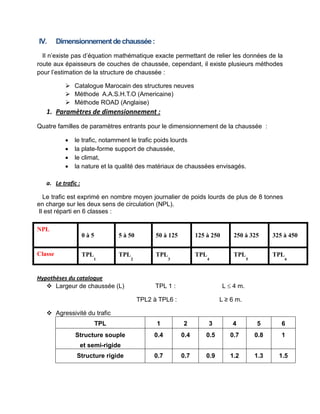

IV. Dimensionnementdechaussée:
Il n’existe pas d’équation mathématique exacte permettant de relier les données de la
route aux épaisseurs de couches de chaussée, cependant, il existe plusieurs méthodes
pour l’estimation de la structure de chaussée :
 Catalogue Marocain des structures neuves
 Méthode A.A.S.H.T.O (Americaine)
 Méthode ROAD (Anglaise)
1. Paramètres de dimensionnement :
Quatre familles de paramètres entrants pour le dimensionnement de la chaussée :
 le trafic, notamment le trafic poids lourds
 la plate-forme support de chaussée,
 le climat,
 la nature et la qualité des matériaux de chaussées envisagés.
a. Le trafic :
Le trafic est exprimé en nombre moyen journalier de poids lourds de plus de 8 tonnes
en charge sur les deux sens de circulation (NPL).
Il est réparti en 6 classes :
NPL
0 à 5 5 à 50 50 à 125 125 à 250 250 à 325 325 à 450
Classe TPL
1
TPL
2
TPL
3
TPL
4
TPL
5
TPL
6
Hypothèses du catalogue
 Largeur de chaussée (L) TPL 1 : L  4 m.
TPL2 à TPL6 : L ≥ 6 m.
 Agressivité du trafic
TPL 1 2 3 4 5 6
Structure souple
et semi-rigide
0.4 0.4 0.5 0.7 0.8 1
Structure rigide 0.7 0.7 0.9 1.2 1.3 1.5

 Taux d’accroissement des poids lourds : Il a été pris égal à 4 %
 Trafic global : Le trafic global est supposé équilibré dans les deux sens de
circulation
 Durée de vie
Durée de vie courte : 10 ans.
Durée de vie longue : 15 à 20 ans.
Si pour un projet donné, les données réelles de trafic diffèrent des hypothèses
énoncées ci-dessus, on utilisera le catalogue en calculant le trafic équivalent en essieu
de 13 T (NE) cumulé sur la période choisie et en le comparant au tableau ci-dessous :
Structure
Durée
de vie
TPL1
TPL2
TPL3
TPL4
TPL5
TPL6
Souple
ou
semi
rigide
Courte 8,8.10
3
4,5.10
4
1,4.10
5
3,8.10
5
5,7.10
5
1.10
6
Longue 2,2.10
4
1,1.10
5
3,5.10
5
9,5.10
5
1,4.10
6
2,5.10
6
Rigide Longue 4.10
4
2,7.10
5
6,1.10
5
1,6.10
6
2,3.10
6
3,7.10
6
Calcul de NE :
NE = NPL . C1 . C2 . C3 . C4 . N4 . CVC
NPL : Nombre de Poids Lourds (PTC > 8 T) par jours dans les deux sens à l’année de
mise en service.
C1 : Si pour TPL 2 à TPL6 la largeur de la chaussée est comprise entre 4 et 6 on
affectera le trafic par C1 =1,5 sinon C1=1
C2 : Agressivité du trafic (voir tableau page 3)
C3 : Taux d’accroissement des poids lourds
c3 =
((1 ) 1)
((1. 4 1) , 4
a : taux d’accroissement
n : durée de vie
C4 : Cas de 2x2 voies C4 = 0,8
C4=1 pour une voie pour sens
N4 : Coefficient de cumul

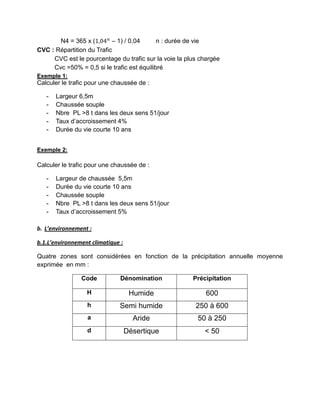

N4 = 365 x (1,04 – 1) / 0,04 n : durée de vie
CVC : Répartition du Trafic
CVC est le pourcentage du trafic sur la voie la plus chargée
Cvc =50% = 0,5 si le trafic est équilibré
Exemple 1:
Calculer le trafic pour une chaussée de :
- Largeur 6,5m
- Chaussée souple
- Nbre PL >8 t dans les deux sens 51/jour
- Taux d’accroissement 4%
- Durée du vie courte 10 ans
Exemple 2:
Calculer le trafic pour une chaussée de :
- Largeur de chaussée 5,5m
- Durée du vie courte 10 ans
- Chaussée souple
- Nbre PL >8 t dans les deux sens 51/jour
- Taux d’accroissement 5%
b. L’environnement :
b.1.L’environnement climatique :
Quatre zones sont considérées en fonction de la précipitation annuelle moyenne
exprimée en mm :
Code Dénomination Précipitation
H Humide 600
h Semi humide 250 à 600
a Aride 50 à 250
d Désertique < 50

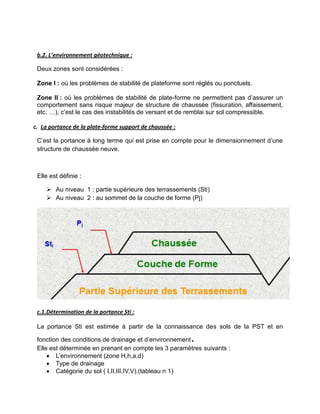

b.2. L’environnement géotechnique :
Deux zones sont considérées :
Zone I : où les problèmes de stabilité de plateforme sont réglés ou ponctuels.
Zone II : où les problèmes de stabilité de plate-forme ne permettent pas d’assurer un
comportement sans risque majeur de structure de chaussée (fissuration, affaissement,
etc. …), c’est le cas des instabilités de versant et de remblai sur sol compressible.
c. La portance de la plate-forme support de chaussée :
C’est la portance à long terme qui est prise en compte pour le dimensionnement d’une
structure de chaussée neuve.
Elle est définie :
 Au niveau 1 : partie supérieure des terrassements (Sti)
 Au niveau 2 : au sommet de la couche de forme (Pj)
c.1.Détermination de la portance Sti :
La portance Sti est estimée à partir de la connaissance des sols de la PST et en
fonction des conditions de drainage et d’environnement.
Elle est déterminée en prenant en compte les 3 paramètres suivants :
 L’environnement (zone H,h,a,d)
 Type de drainage
 Catégorie du sol ( I,II,III,IV,V).(tableau n 1)

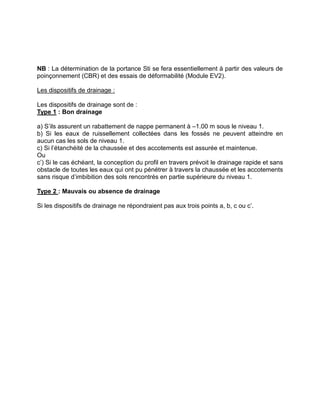

NB : La détermination de la portance Sti se fera essentiellement à partir des valeurs de
poinçonnement (CBR) et des essais de déformabilité (Module EV2).
Les dispositifs de drainage :
Les dispositifs de drainage sont de :
Type 1 : Bon drainage
a) S’ils assurent un rabattement de nappe permanent à –1.00 m sous le niveau 1.
b) Si les eaux de ruissellement collectées dans les fossés ne peuvent atteindre en
aucun cas les sols de niveau 1.
c) Si l’étanchéité de la chaussée et des accotements est assurée et maintenue.
Ou
c’) Si le cas échéant, la conception du profil en travers prévoit le drainage rapide et sans
obstacle de toutes les eaux qui ont pu pénétrer à travers la chaussée et les accotements
sans risque d’imbibition des sols rencontrés en partie supérieure du niveau 1.
Type 2 : Mauvais ou absence de drainage
Si les dispositifs de drainage ne répondraient pas aux trois points a, b, c ou c’.

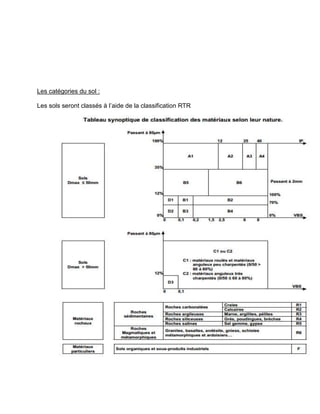

Les catégories du sol :
Les sols seront classés à l’aide de la classification RTR

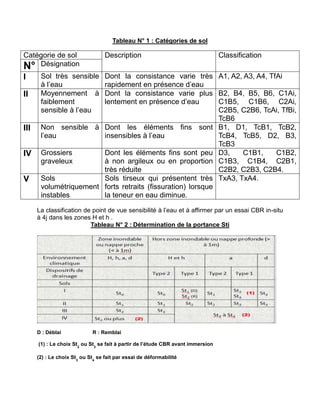

Tableau N° 1 : Catégories de sol
Catégorie de sol Description Classification
N° Désignation
I Sol très sensible
à l’eau
Dont la consistance varie très
rapidement en présence d’eau
A1, A2, A3, A4, TfAi
II Moyennement à
faiblement
sensible à l’eau
Dont la consistance varie plus
lentement en présence d’eau
B2, B4, B5, B6, C1Ai,
C1B5, C1B6, C2Ai,
C2B5, C2B6, TcAi, TfBi,
TcB6
III Non sensible à
l’eau
Dont les éléments fins sont
insensibles à l’eau
B1, D1, TcB1, TcB2,
TcB4, TcB5, D2, B3,
TcB3
IV Grossiers
graveleux
Dont les éléments fins sont peu
à non argileux ou en proportion
très réduite
D3, C1B1, C1B2,
C1B3, C1B4, C2B1,
C2B2, C2B3, C2B4.
V Sols
volumétriquement
instables
Sols tirseux qui présentent très
forts retraits (fissuration) lorsque
la teneur en eau diminue.
TxA3, TxA4.
La classification de point de vue sensibilité à l’eau et à affirmer par un essai CBR in-situ
à 4j dans les zones H et h .
Tableau N° 2 : Détermination de la portance Sti
D : Déblai R : Remblai
(1) : Le choix St2
ou St3
se fait à partir de l’étude CBR avant immersion
(2) : Le choix St3
ou St4
se fait par essai de déformabilité

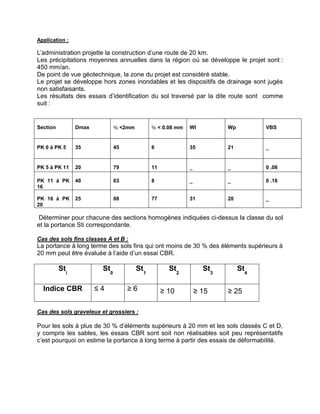

Application :
L’administration projette la construction d’une route de 20 km.
Les précipitations moyennes annuelles dans la région où se développe le projet sont :
450 mm/an.
De point de vue géotechnique, la zone du projet est considéré stable.
Le projet se développe hors zones inondables et les dispositifs de drainage sont jugés
non satisfaisants.
Les résultats des essais d’identification du sol traversé par la dite route sont comme
suit :
Section Dmax % <2mm % < 0.08 mm Wl Wp VBS
PK 0 à PK 5 35 45 6 35 21 _
PK 5 à PK 11 20 79 11 _ _ 0 .08
PK 11 à PK
16
40 63 8 _ _ 0 .18
PK 16 à PK
20
25 88 77 31 20 _
Déterminer pour chacune des sections homogènes indiquées ci-dessus la classe du sol
et la portance Sti correspondante.
Cas des sols fins classes A et B :
La portance à long terme des sols fins qui ont moins de 30 % des éléments supérieurs à
20 mm peut être évaluée à l’aide d’un essai CBR.
Sti
St0
St1
St2
St3
St4
Indice CBR ≤ 4 ≥ 6 ≥ 10 ≥ 15 ≥ 25
Cas des sols graveleux et grossiers :
Pour les sols à plus de 30 % d’éléments supérieurs à 20 mm et les sols classés C et D,
y compris les sables, les essais CBR sont soit non réalisables soit peu représentatifs
c’est pourquoi on estime la portance à long terme à partir des essais de déformabilité.

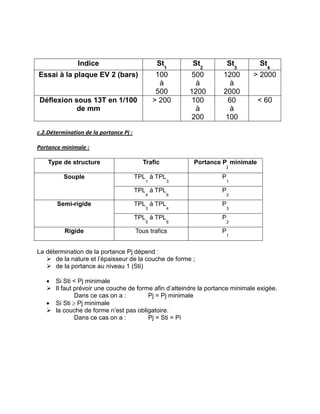

Indice St1
St2
St3
St4
Essai à la plaque EV 2 (bars) 100
à
500
500
à
1200
1200
à
2000
> 2000
Déflexion sous 13T en 1/100
de mm
> 200 100
à
200
60
à
100
< 60
c.2.Détermination de la portance Pj :
Portance minimale :
Type de structure Trafic Portance P
j
minimale
Souple TPL
1
à TPL
3
P
1
TPL
4
à TPL
6
P
2
Semi-rigide TPL
3
à TPL
4
P
3
TPL
5
à TPL
6
P
2
Rigide Tous trafics P
1
La détermination de la portance Pj dépend :
 de la nature et l’épaisseur de la couche de forme ;
 de la portance au niveau 1 (Sti)
 Si Sti < Pj minimale
 Il faut prévoir une couche de forme afin d’atteindre la portance minimale exigée.
Dans ce cas on a : Pj = Pj minimale
 Si Sti  Pj minimale
 la couche de forme n’est pas obligatoire.
Dans ce cas on a : Pj = Sti = Pi

Trafic Nature
des
matériaux
Classe
Sti
Epaisseur couche de
forme
Pj
TPL1
à TPL3
F2
St0
10 AC + 30 F2
= 40 cm P1
St1
10 AC + 20 F2
= 30 cm P2
Sti
(i >
1)
+ 30 cm F2
Pi
+ 1
TPL4
à TPL6
F1
St0
10 AC + 40 cm F1
P2
St1
10 AC + 25 cm F1
P2
Sti
(i > 1) + 40 cm F1
Pi
+ 1
MT
St0
40 cm P2
St1
25 cm P2
St1
+ 50 cm P3
d. Les structures de chaussée :
les structures de chaussées correspondent au couple (TPLi , Pj)
 Plusieurs choix de structures sont possibles
6 fiches de structures

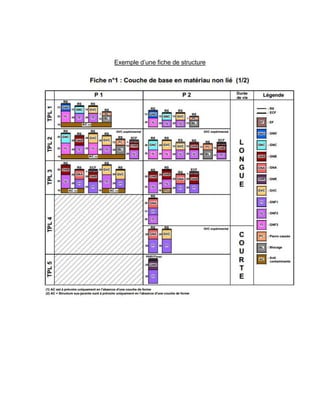

Exemple d’une fiche de structure

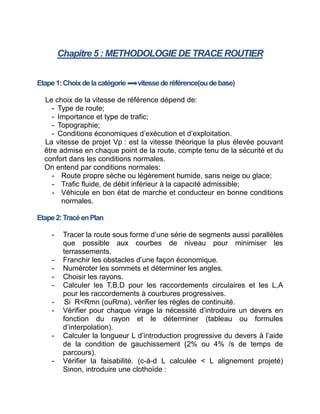

Chapitre 5 : METHODOLOGIE DE TRACE ROUTIER
Etape1:Choixdelacatégorie vitessederéférence(oudebase)
Le choix de la vitesse de référence dépend de:
- Type de route;
- Importance et type de trafic;
- Topographie;
- Conditions économiques d’exécution et d’exploitation.
La vitesse de projet Vp : est la vitesse théorique la plus élevée pouvant
être admise en chaque point de la route, compte tenu de la sécurité et du
confort dans les conditions normales.
On entend par conditions normales:
- Route propre sèche ou légèrement humide, sans neige ou glace;
- Trafic fluide, de débit inférieur à la capacité admissible;
- Véhicule en bon état de marche et conducteur en bonne conditions
normales.
Etape2:TracéenPlan
- Tracer la route sous forme d’une série de segments aussi parallèles
que possible aux courbes de niveau pour minimiser les
terrassements.
- Franchir les obstacles d’une façon économique.
- Numéroter les sommets et déterminer les angles.
- Choisir les rayons.
- Calculer les T,B,D pour les raccordements circulaires et les L,A
pour les raccordements à courbures progressives.
- Si R<Rmn (ouRma), vérifier les règles de continuité.
- Vérifier pour chaque virage la nécessité d’introduire un devers en
fonction du rayon et le déterminer (tableau ou formules
d’interpolation).
- Calculer la longueur L d’introduction progressive du devers à l’aide
de la condition de gauchissement (2% ou 4% /s de temps de
parcours).
- Vérifier la faisabilité. (c-à-d L calculée < L alignement projeté)
Sinon, introduire une clothoïde :

- Noter pour chaque virage les paramètres nécessaires:
Arc de cercle sans clothoïde :A,R,T,B,D.
Arc de cercle avec clothoïde:A,L,D,B,A.
Avec A: paramètre type de la clothoïde
L: longueur de la clothoïde
D : développement de cercle + les deux clothoïdes éventuellement
- Vérifier si des surlargeurs sont nécessaires (siR<250m).
- Vérifier la visibilité dans les courbes .
Etape3:ProfilenLong
- En suivant l’axe du tracé en plan, on relève les côtes et distances
partielles au moins des points (qu’on numérote) correspondant à:
Début et fin du tracé.
Changement de déclivité du terrain naturel.
Tangentes et sommets des courbes.
Points de rencontre du tracé en plan avec d’autres routes et obstacles.
- Tracer la cartouche.
- Reporter les alignements et courbes en tracé en plan sur la cartouche.
- Reporter le terrain naturel (côtes et distances partielles) en choisissant
une Echelle (par exemple 1/100 en z et 1/1000 en s)et un plan de
comparaison Ou plusieurs lorsqu’il est nécessaire.
- Choisir la ligne rouge (série de segments de droites) qui doit passer par
le point de début et celui de fin de projet en respectant:
La déclivité maximale et déclivité minimale;
Le changement de déclivité maximale;
L’équilibre déblais-remblais dans la mesure du possible;
La coordination entre le tracé en plan et le profil en long.
- Reporter les points suivants:
Points fictifs (intersection du terrain naturel avec la ligne rouge)
Points de tangence des angles du PL
Sommets
- Reporter les abscisses des points de tangence par rapport au sommet
au niveau des angles.
- Localiser les points qui correspondent à des ouvrages
d’assainissement.

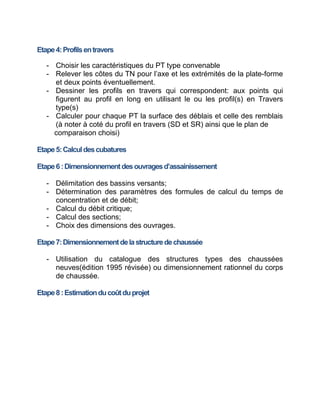

Etape4:Profilsentravers
- Choisir les caractéristiques du PT type convenable
- Relever les côtes du TN pour l’axe et les extrémités de la plate-forme
et deux points éventuellement.
- Dessiner les profils en travers qui correspondent: aux points qui
figurent au profil en long en utilisant le ou les profil(s) en Travers
type(s)
- Calculer pour chaque PT la surface des déblais et celle des remblais
(à noter à coté du profil en travers (SD et SR) ainsi que le plan de
comparaison choisi)
Etape5:Calculdescubatures
Etape6:Dimensionnementdesouvragesd’assainissement
- Délimitation des bassins versants;
- Détermination des paramètres des formules de calcul du temps de
concentration et de débit;
- Calcul du débit critique;
- Calcul des sections;
- Choix des dimensions des ouvrages.
Etape7:Dimensionnementdelastructuredechaussée
- Utilisation du catalogue des structures types des chaussées
neuves(édition 1995 révisée) ou dimensionnement rationnel du corps
de chaussée.
Etape8:Estimationducoûtduprojet

Chapitre 6 : Métrés des routes
1. Définition:
Le métré (ou avant-métré) consiste à quantifier la quantité d’éléments ou de matériaux
nécessaires à la réalisation d’un ouvrage. Cette étape est cruciale car elle permet de
définir le coût de réalisation d’un projet.
2. Evaluationdesquantitésdesterrassements:
La cubature des terrassements consiste à calculer les volumes de terre à enlever
(déblais) et les volumes à apporter (remblai).On peut évaluer les volumes de
terrassement à partir des surfaces de remblai ou de déblai obtenus par le profil en
travers et les distances entre profils en travers, indiquées sur le profil en long .

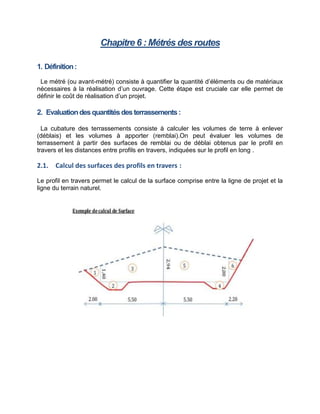

2.1. Calcul des surfaces des profils en travers :
Le profil en travers permet le calcul de la surface comprise entre la ligne de projet et la
ligne du terrain naturel.

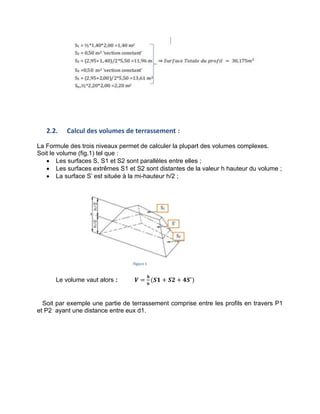

2.2. Calcul des volumes de terrassement :
La Formule des trois niveaux permet de calculer la plupart des volumes complexes.
Soit le volume (fig.1) tel que :
 Les surfaces S, S1 et S2 sont parallèles entre elles ;
 Les surfaces extrêmes S1 et S2 sont distantes de la valeur h hauteur du volume ;
 La surface S’ est située à la mi-hauteur h/2 ;
Le volume vaut alors : 𝑽 =
𝟔
(𝑺𝟏 + 𝑺𝟐 + 𝟒𝑺 )
Soit par exemple une partie de terrassement comprise entre les profils en travers P1
et P2 ayant une distance entre eux d1.

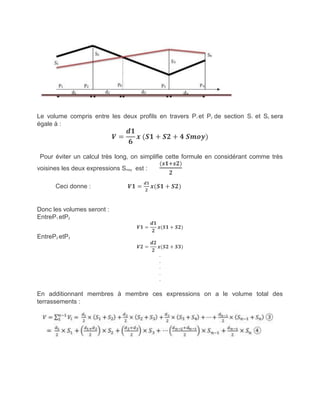

Le volume compris entre les deux profils en travers P1 et P2 de section S1 et S2 sera
égale à :
𝑽 =
𝒅𝟏
𝟔
𝒙 (𝑺𝟏 + 𝑺𝟐 + 𝟒 𝑺𝒎𝒐 )
Pour éviter un calcul très long, on simplifie cette formule en considérant comme très
voisines les deux expressions Smoy est :
(𝒔𝟏 𝒔𝟐)
𝟐
Ceci donne : 𝑽𝟏 =
𝒅𝟏
𝟐
𝒙(𝑺𝟏 + 𝑺𝟐)
Donc les volumes seront :
EntreP1 etP2
𝑽𝟏 =
𝒅𝟏
𝟐
𝒙(𝑺𝟏 + 𝑺𝟐)
EntreP2 etP3
𝑽𝟐 =
𝒅𝟐
𝟐
𝒙(𝑺𝟐 + 𝑺𝟑)
.
.
.
.
.

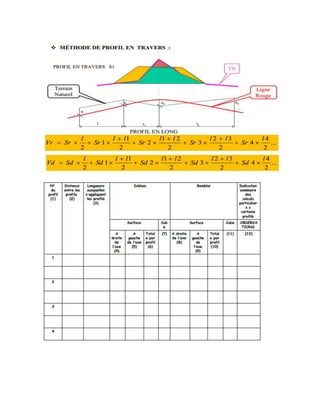

En additionnant membres à membre ces expressions on a le volume total des
terrassements :

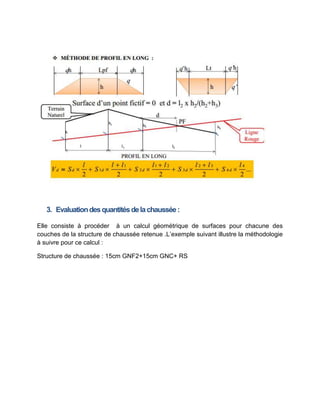

3. Evaluationdesquantitésdelachaussée:
Elle consiste à procéder à un calcul géométrique de surfaces pour chacune des
couches de la structure de chaussée retenue .L’exemple suivant illustre la méthodologie
à suivre pour ce calcul :
Structure de chaussée : 15cm GNF2+15cm GNC+ RS

Chapitre 7 : Techniques de réalisation des routes
I. Compositionduchantierroutier :
Un chantier routier est marqué par la multitude des unités qui le composent et la
diversité dans les fonctions remplies par chacune de ces unités, on cite principalement :
- La zone de provenance des matériaux :
La disponibilité des matériaux dans le site du projet est l’un les facteurs les plus décisifs
qui concernent un projet routier. En effet, la détermination des zones de provenance des
matériaux est un des objectifs principaux des premières visites des lieux effectuées par
l’entreprise.
Une zone de provenance des matériaux peut être soit un gisement, et dans ce cas
l’entreprise mobilise ses ressources pour l’installation d’une carrière d’exploitation des
matériaux en place, ou bien un Oued dont l’exploitation se fait, généralement, par
extraction directe des matériaux, par le biais d’engins de génie civil (Pelles hydrauliques,
Bulldozers,…).
- Laboratoire de chantier :
Le laboratoire de chantier intervient comme élément d’identification des matériaux
exploitables dans le projet. Disposant des essais géotechniques nécessaires, le
laboratoire classifie les zones de provenance selon leur richesse en matériaux valables
selon les instructions du CPS et de l’étude faite par le BET.
- Concasseur :
Une fois les matériaux validés par le laboratoire et extraits, ils sont transportés, par la
suite, vers le poste de concassage. Il s’agit d’une chaîne de production composé de
plusieurs unités, qui a comme objectif de réduire les matériaux extraits de gros diamètre
en matériaux de diamètre spécifique selon l’usage : GNF (0 / 40 mm), sable (0 / 4 mm),
gravettes (4 / 10 mm), gravettes (10 / 14 mm).
- Poste d’enrobage :
Le poste d’enrobage est spécialisé dans la production des enrobés destinés aux
couches de base et de roulement de la chaussée. Il prend comme entrées le bitume et
les agrégats fournis par le concasseur et prépare les approvisionnements en terme de
GBB, EB, Imprégnation, etc.

Travauxdeterrassement:
Les terrassements constituent la première étape dans l’exécution des travaux routiers,
ils exigent des techniques bien précises vu la complexité de leur exécution et le volume
des ressources matérielles qui y sont mobilisées.
Tous les détails et procédures normalisées concernant les travaux de
terrassements sont expliqués dans le Guide Marocain des Terrassements Routiers
(GMTR), qui englobe tout ce qui est méthodes d’identification des sols à terrasser,
ainsi que les conditions d’utilisation et de réutilisation des matériaux extraits.
Les travaux de terrassements se décomposent en trois grands volets :
- Déblais
- Remblais et PST
- Couche de forme
1. Procédure d’exécution des terrassements :

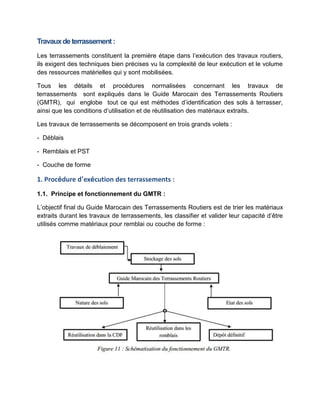

1.1. Principe et fonctionnement du GMTR :
L’objectif final du Guide Marocain des Terrassements Routiers est de trier les matériaux
extraits durant les travaux de terrassements, les classifier et valider leur capacité d’être
utilisés comme matériaux pour remblai ou couche de forme :

Le GMTR procède par une classification des sols sur trois niveaux, pour définir la classe
du sol :
Niveau 1 : classification sur la nature du sol selon sa granulométrie, son
argilosité et la pétrographie s’il s’agit d’un sol rocheux. Ce niveau distingue 6 classes
se sols :
 Classe A : Sols fins
 Classe B : Sols de dimensions réduites avec fines
 Classe C : Sols de granulométrie très étalée
 Classe D : Sols insensible à l’eau
 Classe R : Matériaux rocheux
 Classe F : Sols organiques
Niveau 2 : classification sur la nature à l’intérieur de la classe
 Sous-classes : A1, A2, A3, A4
 Sous-classes : B1, B2, B3, B4, B5, B6
 Sous-classes : C1Ai, C2Ai, C1Bi, C2Bi
 Sous-classes : D1, D2, D3
 Sous-classes : R1, R2, R3, R4, R5, R6
 Sous-classes : F1, F2, F3, F4, F5, F6, F7, F8, F9
Niveau 3 : classification selon l’état hydrique du sol
 Classe : Aik
 Classe : Bijk
 Classe : C1Aik, C2Aik, C1Bijk, C2Bij
 Classe : D1j, D2j, D3j
 Classes : Rijk
 Classes : Fijk
Après avoir classifié le sol, le GMTR conditionne l’utilisation des matériaux de
déblai en remblai ou en couche de forme selon cette classification et selon les
conditions météorologiques qui dominent le chantier. Ainsi, le fascicule 2 du GMTR
présente des tableaux expliquant les conditions d’utilisation des matériaux en remblai et
couche de forme sous la forme suivante :

1.2. Etapes d’exécution des travaux de terrassement :
La première étape dans l’exécution des terrassements est la définition des travaux
préparatoires, qu’on peut lister comme suite :
- Abattage des arbres
- Dessouchage
- Démolitions
- Déplacements des réseaux existants
- Installation de chantier
- Implantation des piquets
Une fois ces étapes sont réalisées, on procède aux terrassements proprement
dits, qui commencent par la première opération de décapage des terres végétales. Il
s’agit d’une couche ne dépassant, généralement, pas les 15 à 40 cm d’épaisseur. Les
dépôts récupérés par cette opération servent pour remblais dans la phase
d’achèvement du chantier qui vise à mettre en état les zones balayées par le chantier.
Après le décapage de la terre végétale, on procède aux travaux de déblai et remblai. Il
s’agit de la réalisation des plans d’exécution définis par le tracé routier (Profil en long,
profil en travers).

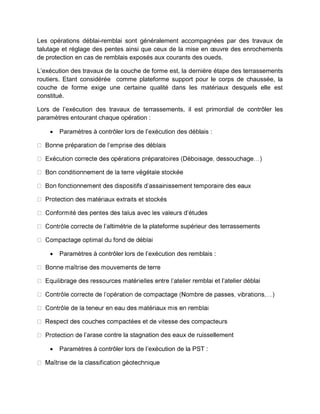

Les opérations déblai-remblai sont généralement accompagnées par des travaux de
talutage et réglage des pentes ainsi que ceux de la mise en œuvre des enrochements
de protection en cas de remblais exposés aux courants des oueds.
L’exécution des travaux de la couche de forme est, la dernière étape des terrassements
routiers. Etant considérée comme plateforme support pour le corps de chaussée, la
couche de forme exige une certaine qualité dans les matériaux desquels elle est
constitué.
Lors de l’exécution des travaux de terrassements, il est primordial de contrôler les
paramètres entourant chaque opération :
 Paramètres à contrôler lors de l’exécution des déblais :
de l’altimétrie de la plateforme supérieur des terrassements
 Paramètres à contrôler lors de l’exécution des remblais :
ier remblai et l’atelier déblai
l’arase contre la stagnation des eaux de ruissellement
 Paramètres à contrôler lors de l’exécution de la PST :

 Paramètres à contrôler lors de l’exécution de la couche de forme :
II. Exécutionducorpsdechaussée:
Les différentes phases de construction du corps de chaussées :
- Mise en œuvre de la couche de fondation
- Mise en œuvre de la couche de base
- Couche d’imprégnation
- Couche de roulement
Pour illustrer ces étapes on va prendre un exemple de chaussée : 25 GNf1 + 8 GBB + 6
EB
1. Mise en œuvre de la couche de fondation :
Matériel :
 Matériel topographique ;
 Chargeurs ;
 Niveleuses ;
 Camions ;
 Arroseuses ;
 Compacteurs à cylindres vibrants ;
 Matériel pour essais de laboratoire (Teneur en eau, densité, …).
Procédure d’exécution :
- Le transport jusqu'à pied d'œuvre est assuré par des camions 6x4, 8x4 ou semi-
remorque. Avant le chargement, le chef d'équipe s'assure de la propreté des bennes
et de l’absence de toute souillure pouvant polluer la fourniture conformément au CPS.
- Des piquets repères en bois ou métalliques sont placés pour servir de guide de
réglage.

- Le support est humidifié selon les conditions météorologiques avant étalage de
la grave non traitée.
- Le répandage est effectué à la niveleuse en une seule couche en tenant
compte du foisonnement du matériau. Le niveau provisoire de la couche ainsi obtenu
devra être au-dessus du niveau théorique pour pouvoir procéder au réglage fin
à la niveleuse conformément aux articles du CPS.
- Le compactage est effectué au moyen d’un cylindre V4 ou V5 (vibrant). Les
modalités de compactage seront décidées par la planche d’essai afin d’obtenir les
résultats visées.
2. Mise en œuvre de la couche de base :
Matériel :
 Centrale mobile d'enrobage
 Bascule de pesage des enrobés ;
 Répandeuse ;
 Un alimentateur pour finisseur ;
 Un finisseur équipé d’une table de pleine largeur permettant d’exécuter le
répandage des enrobés en une seule passe ;
 Chargeur ;
 Balai mécanique ;
 Compacteurs à pneus ;
 Compacteurs Tandem
 Citernes d’eau ;
 Une citerne de stockage de l’émulsion d’accrochage ;
 Camions bennes de 18 à 22 m3 ;
 Camions de transport de bitume et d’émulsion.
Avant la mise en œuvre de la GB , il faut s’assurer de :
- La réception de la GNF1 et de son imprégnation ;
- Balayage et nettoyage de toutes impuretés si nécessaire ;
- La réalisation de la couche d’accrochage.
Les opérations suivantes sont à respecter :
- Implantation des limites de la Grave bitume suivant les profils en travers d’exécution;

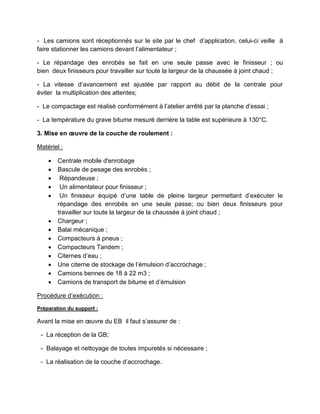

- Les camions sont réceptionnés sur le site par le chef d’application, celui-ci veille à
faire stationner les camions devant l’alimentateur ;
- Le répandage des enrobés se fait en une seule passe avec le finisseur ; ou
bien deux finisseurs pour travailler sur toute la largeur de la chaussée à joint chaud ;
- La vitesse d’avancement est ajustée par rapport au débit de la centrale pour
éviter la multiplication des attentes;
- Le compactage est réalisé conformément à l’atelier arrêté par la planche d’essai ;
- La température du grave bitume mesuré derrière la table est supérieure à 130°C.
3. Mise en œuvre de la couche de roulement :
Matériel :
 Centrale mobile d'enrobage
 Bascule de pesage des enrobés ;
 Répandeuse ;
 Un alimentateur pour finisseur ;
 Un finisseur équipé d’une table de pleine largeur permettant d’exécuter le
répandage des enrobés en une seule passe; ou bien deux finisseurs pour
travailler sur toute la largeur de la chaussée à joint chaud ;
 Chargeur ;
 Balai mécanique ;
 Compacteurs à pneus ;
 Compacteurs Tandem ;
 Citernes d’eau ;
 Une citerne de stockage de l’émulsion d’accrochage ;
 Camions bennes de 18 à 22 m3 ;
 Camions de transport de bitume et d’émulsion
Préparation du support :
Avant la mise en œuvre du EB il faut s’assurer de :
- La réception de la GB;
- Balayage et nettoyage de toutes impuretés si nécessaire ;
- La réalisation de la couche d’accrochage.

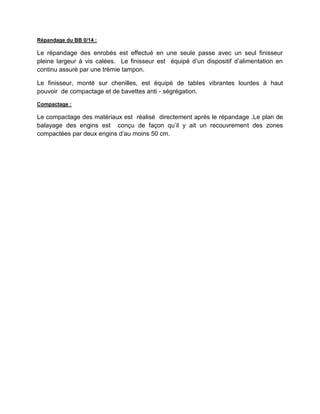

Répandage du BB 0/14 :
Le répandage des enrobés est effectué en une seule passe avec un seul finisseur
pleine largeur à vis calées. Le finisseur est équipé d’un dispositif d’alimentation en
continu assuré par une trémie tampon.
Le finisseur, monté sur chenilles, est équipé de tables vibrantes lourdes à haut
pouvoir de compactage et de bavettes anti - ségrégation.
Compactage :
Le compactage des matériaux est réalisé directement après le répandage .Le plan de
balayage des engins est conçu de façon qu’il y ait un recouvrement des zones
compactées par deux engins d’au moins 50 cm.

M202_GCOTP_MC.pdf

Contenu connexe

Tendances

Similaire à M202_GCOTP_MC.pdf

Plus de mohammed khaldoun

Dernier

M202_GCOTP_MC.pdf
