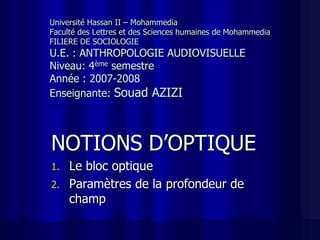

Université Hassan II – Mohammedia
Faculté des Lettres et des Sciences humaines de Mohammedia
FILIERE DE SOCIOLOGIE
U.E. : ANTHROPOLOGIE AUDIOVISUELLE
Niveau: 4ème semestre
Année : 2007-2008
Enseignante: Souad AZIZI




NOTIONS D’OPTIQUE
1. Le bloc optique
2. Paramètres de la profondeur de
   champ

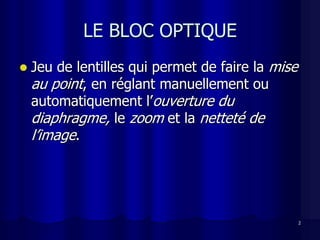

LE BLOC OPTIQUE
   Jeu de lentilles qui permet de faire la mise
    au point, en réglant manuellement ou
    automatiquement l’ouverture du
    diaphragme, le zoom et la netteté de
    l’image.




                                                   2
3

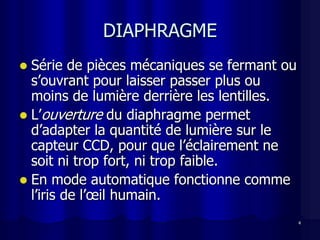

DIAPHRAGME
 Série de pièces mécaniques se fermant ou
  s’ouvrant pour laisser passer plus ou
  moins de lumière derrière les lentilles.
 L’ouverture du diaphragme permet
  d’adapter la quantité de lumière sur le
  capteur CCD, pour que l’éclairement ne
  soit ni trop fort, ni trop faible.
 En mode automatique fonctionne comme
  l’iris de l’œil humain.
                                             4

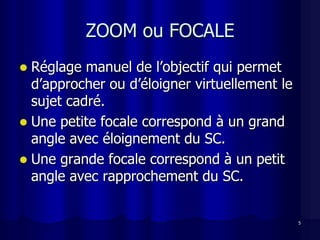

ZOOM ou FOCALE
 Réglage manuel de l’objectif qui permet
  d’approcher ou d’éloigner virtuellement le
  sujet cadré.
 Une petite focale correspond à un grand
  angle avec éloignement du SC.
 Une grande focale correspond à un petit
  angle avec rapprochement du SC.


                                               5
LA NÉTTETÉ ou FOCUS
 Mode autofocus très courant sur les
  caméscopes actuels.
 L’autofocus peut être débraillé pour
  permettre un réglage manuel.
 Cas où le réglage manuel est nécessaire :
  le SC n’est pas dans la zone centrale où
  des PS se trouvent ou se déplacent à
  l’avant-plan.
                                              6

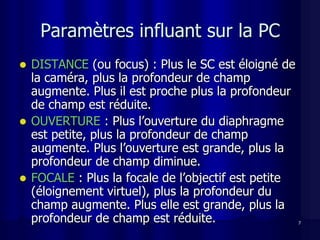

Paramètres influant sur la PC
 DISTANCE (ou focus) : Plus le SC est éloigné de
  la caméra, plus la profondeur de champ
  augmente. Plus il est proche plus la profondeur
  de champ est réduite.
 OUVERTURE : Plus l’ouverture du diaphragme
  est petite, plus la profondeur de champ
  augmente. Plus l’ouverture est grande, plus la
  profondeur de champ diminue.
 FOCALE : Plus la focale de l’objectif est petite
  (éloignement virtuel), plus la profondeur du
  champ augmente. Plus elle est grande, plus la
  profondeur de champ est réduite.                   7

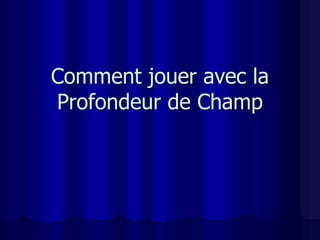

Comment jouer avec la
Profondeur de Champ
Pour avoir un maximum de netteté à
    tous les plans du cadre
 se  tenir le plus loin possible du sujet
  cadré
 faire un zoom arrière pour avoir une
  petite focale
 placer le SC dans un endroit bien
  éclairé (lumière naturelle ou
  artificielle) pour avoir une petite
  ouverture
                                             9

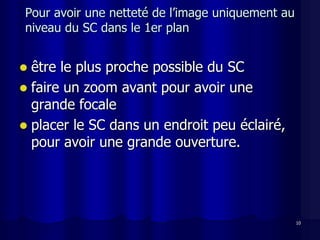

Pour avoir une netteté de l’image uniquement au
niveau du SC dans le 1er plan


 être le plus proche possible du SC
 faire un zoom avant pour avoir une
  grande focale
 placer le SC dans un endroit peu éclairé,
  pour avoir une grande ouverture.




                                                  10
11

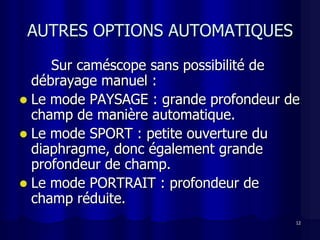

AUTRES OPTIONS AUTOMATIQUES
     Sur caméscope sans possibilité de
  débrayage manuel :
 Le mode PAYSAGE : grande profondeur de
  champ de manière automatique.
 Le mode SPORT : petite ouverture du
  diaphragme, donc également grande
  profondeur de champ.
 Le mode PORTRAIT : profondeur de
  champ réduite.
                                       12
