clé dynamométrique et utilisation

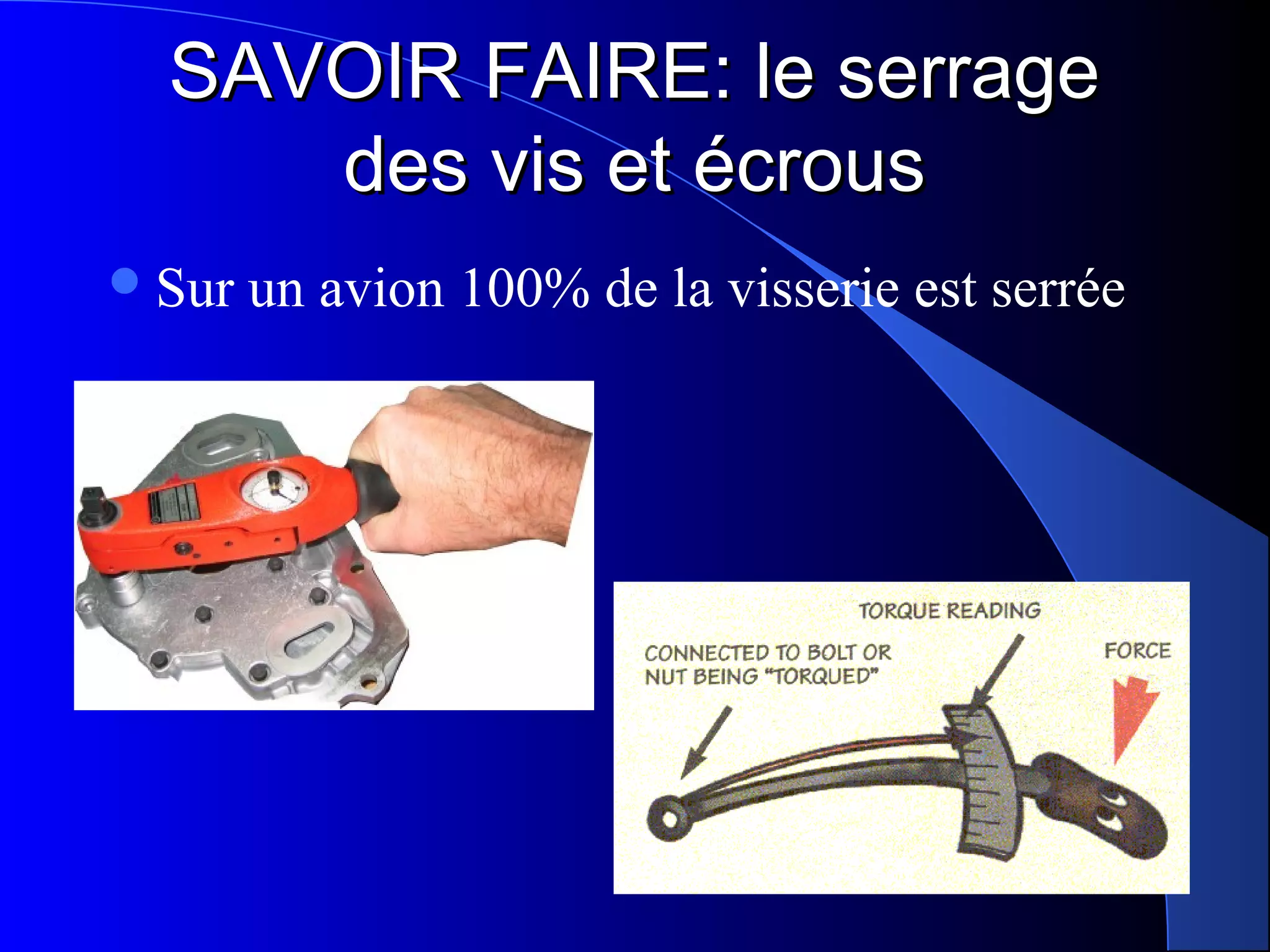

1. SAVOIR FAIRE: le serrageSAVOIR FAIRE: le serrage
des vis et écrousdes vis et écrous
Sur un avion 100% de la visserie est serrée

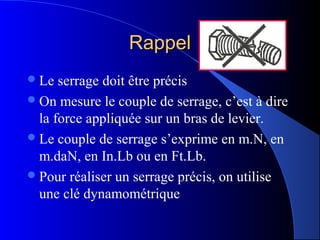

2. RappelRappel
Le serrage doit être précis
On mesure le couple de serrage, c’est à dire
la force appliquée sur un bras de levier.
Le couple de serrage s’exprime en m.N, en
m.daN, en In.Lb ou en Ft.Lb.
Pour réaliser un serrage précis, on utilise
une clé dynamométrique

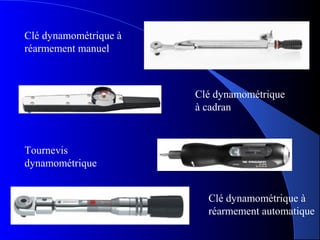

3. Clé dynamométrique à
réarmement manuel
Clé dynamométrique
à cadran
Tournevis
dynamométrique
Clé dynamométrique à
réarmement automatique

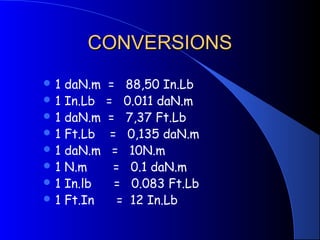

4. CONVERSIONSCONVERSIONS
 1 daN.m = 88,50 In.Lb
 1 In.Lb = 0.011 daN.m
 1 daN.m = 7,37 Ft.Lb
 1 Ft.Lb = 0,135 daN.m
 1 daN.m = 10N.m
 1 N.m = 0.1 daN.m
 1 In.lb = 0.083 Ft.Lb
 1 Ft.In = 12 In.Lb

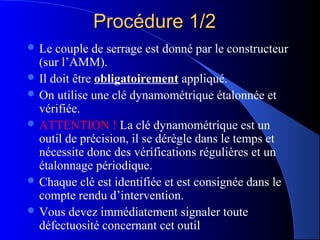

5. Procédure 1/2Procédure 1/2
 Le couple de serrage est donné par le constructeur
(sur l’AMM).
 Il doit être obligatoirement appliqué.
 On utilise une clé dynamométrique étalonnée et
vérifiée.
 ATTENTION ! La clé dynamométrique est un
outil de précision, il se dérègle dans le temps et
nécessite donc des vérifications régulières et un
étalonnage périodique.
 Chaque clé est identifiée et est consignée dans le
compte rendu d’intervention.
 Vous devez immédiatement signaler toute
défectuosité concernant cet outil

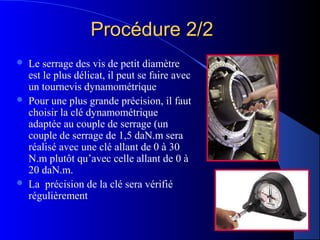

6. Procédure 2/2Procédure 2/2
 Le serrage des vis de petit diamètre
est le plus délicat, il peut se faire avec
un tournevis dynamométrique
 Pour une plus grande précision, il faut
choisir la clé dynamométrique
adaptée au couple de serrage (un
couple de serrage de 1,5 daN.m sera
réalisé avec une clé allant de 0 à 30
N.m plutôt qu’avec celle allant de 0 à
20 daN.m.
 La précision de la clé sera vérifié
régulièrement

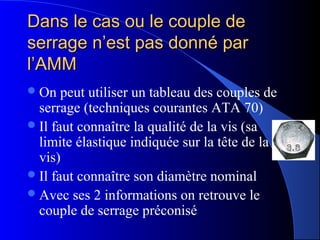

7. Dans le cas ou le couple deDans le cas ou le couple de
serrage n’est pas donné parserrage n’est pas donné par
l’AMMl’AMM
On peut utiliser un tableau des couples de
serrage (techniques courantes ATA 70)
Il faut connaître la qualité de la vis (sa
limite élastique indiquée sur la tête de la
vis)
Il faut connaître son diamètre nominal
Avec ses 2 informations on retrouve le
couple de serrage préconisé

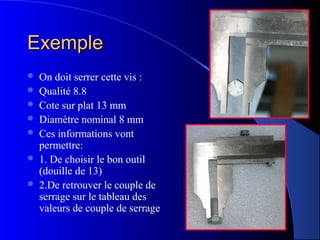

8. ExempleExemple
 On doit serrer cette vis :
 Qualité 8.8
 Cote sur plat 13 mm
 Diamètre nominal 8 mm
 Ces informations vont
permettre:
 1. De choisir le bon outil
(douille de 13)
 2.De retrouver le couple de
serrage sur le tableau des
valeurs de couple de serrage

9. ¨Pour une vis de diamètre = 8mm
Et de qualité 8.8
Le couple de serrage
est de 27 N.m

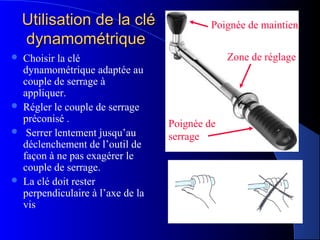

10. Utilisation de la cléUtilisation de la clé
dynamométriquedynamométrique
 Choisir la clé
dynamométrique adaptée au
couple de serrage à
appliquer.
 Régler le couple de serrage
préconisé .
 Serrer lentement jusqu’au
déclenchement de l’outil de
façon à ne pas exagérer le
couple de serrage.
 La clé doit rester
perpendiculaire à l’axe de la
vis
Poignée de maintien
Poignée de
serrage
Zone de réglage

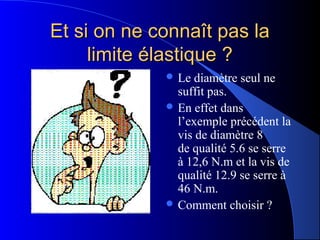

11. Et si on ne connaît pas laEt si on ne connaît pas la
limite élastique ?limite élastique ?
 Le diamètre seul ne
suffit pas.
 En effet dans
l’exemple précédent la
vis de diamètre 8
de qualité 5.6 se serre
à 12,6 N.m et la vis de
qualité 12.9 se serre à
46 N.m.
 Comment choisir ?

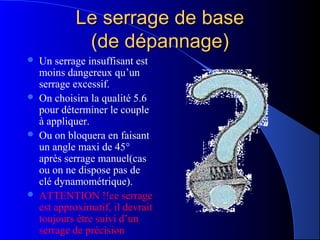

12. Le serrage de baseLe serrage de base
(de dépannage)(de dépannage)
 Un serrage insuffisant est
moins dangereux qu’un
serrage excessif.
 On choisira la qualité 5.6
pour déterminer le couple
à appliquer.
 Ou on bloquera en faisant
un angle maxi de 45°
après serrage manuel(cas
ou on ne dispose pas de
clé dynamométrique).
 ATTENTION !!ce serrage
est approximatif, il devrait
toujours être suivi d’un
serrage de précision

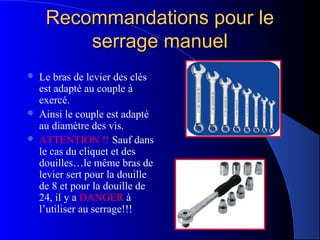

13. Recommandations pour leRecommandations pour le
serrage manuelserrage manuel
 Le bras de levier des clés
est adapté au couple à
exercé.
 Ainsi le couple est adapté
au diamètre des vis.
 ATTENTION !! Sauf dans
le cas du cliquet et des
douilles…le même bras de
levier sert pour la douille
de 8 et pour la douille de
24, il y a DANGER à
l’utiliser au serrage!!!

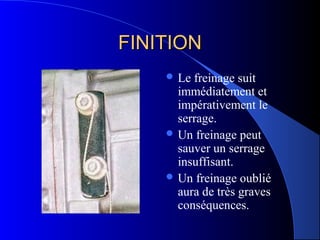

14. FINITIONFINITION
 Le freinage suit
immédiatement et
impérativement le
serrage.
 Un freinage peut
sauver un serrage
insuffisant.
 Un freinage oublié
aura de très graves
conséquences.

15. Fin du diaporamaFin du diaporama
Vous pouvez aller réaliser les exercices
pratiques.
Soyez attentifs
Claude VIDAL
