Le couple de serrage est défini comme le produit de la force appliquée et du bras de levier. Pour augmenter le couple, on peut soit augmenter la force, soit le bras de levier. Un exercice montre que les capacités de couple de serrage d'une clé variée doivent être ajustées selon les spécifications des boulons pour éviter les surcharges.

1. Qu’est ce qu’un couple de serrage ?

2. COUPLE DE SERRAGE = x L
F
Bras de levier : L
F
En Newtons (N)
En mètres (m)
En Newton x mètre (N.m)

3. Comment augmenter le couple de serrage ?

4. COUPLE DE SERRAGE = x LF
Si on augmente le bras de levier le couple de serrage augmente
Bras de levier

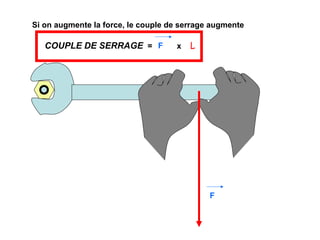

5. Si on augmente la force, le couple de serrage augmente
F
COUPLE DE SERRAGE = x LF

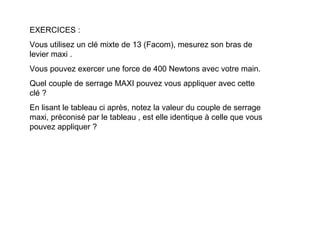

6. EXERCICES :
Vous utilisez un clé mixte de 13 (Facom), mesurez son bras de
levier maxi .
Vous pouvez exercer une force de 400 Newtons avec votre main.
Quel couple de serrage MAXI pouvez vous appliquer avec cette
clé ?
En lisant le tableau ci après, notez la valeur du couple de serrage
maxi, préconisé par le tableau , est elle identique à celle que vous
pouvez appliquer ?

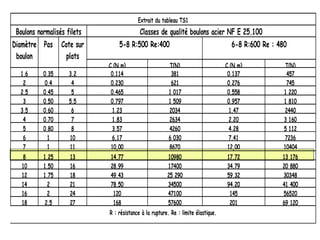

7. Extrait du tableau TS1
Boulons normalisés filets
I.S.O.
Classes de qualité boulons acier NF E 25.100
5-8 R:500 Re:400 6-8 R:600 Re : 480Diamètre
boulon
Pas Cote sur
plats
C (N.m) T(N) C (N.m) T(N)
1,6 0,35 3,2 0.114 381 0,137 457
2 0,4 4 0.230 621 0,276 745
2,5 0,45 5 0,465 1 017 0.558 1 220
3 0,50 5,5 0,797 1 509 0,957 1 810
3,5 0,60 6 1,23 2034 1,47 2440
4 0,70 7 1,83 2634 2,20 3 160
5 0,80 8 3,57 4260 4.28 5 112
6 1 10 6.17 6 030 7.41 7236
7 1 11 10,00 8670 12,00 10404
8 1,25 13 14.77 10980 17,72 13 176
10 1,50 16 28,99 17400 34.79 20 880
12 1,75 18 49,43 25 290 59,32 30348
14 2 21 78,50 34500 94,20 41 400
16 2 24 120 47100 145 56520
18 2.5 27 168 57600 201 69 120
R : résistance à la rupture. Re : limite élastique.

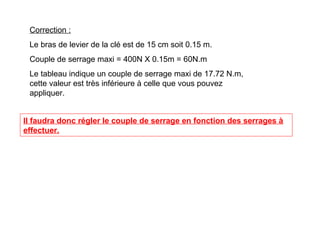

8. Correction :
Le bras de levier de la clé est de 15 cm soit 0.15 m.
Couple de serrage maxi = 400N X 0.15m = 60N.m
Le tableau indique un couple de serrage maxi de 17.72 N.m,
cette valeur est très inférieure à celle que vous pouvez
appliquer.
Il faudra donc régler le couple de serrage en fonction des serrages à
effectuer.
