Projet abaqus presentation
- 1. Projet de modélisation et simulation 3D Quentin BROUSSARD / Mickaël CHARRIER ESILV – ABAQUS CAE

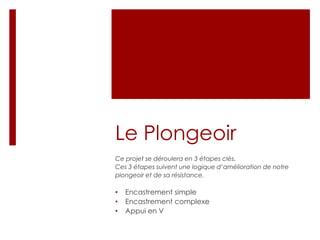

- 2. Le Plongeoir Ce projetse déroulera en 3 étapes clés. Ces 3 étapes suivent une logique d’amélioration de notre plongeoir et de sa résistance. • Encastrement simple • Encastrement complexe • Appui en V

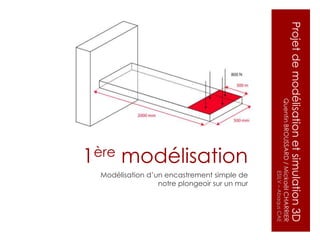

- 3. Projet de modélisationet simulation 3D Quentin BROUSSARD / Mickaël CHARRIER ESILV – Abaqus CAE notre plongeoir sur un mur Modélisation d’un encastrement simple de 1ère modélisation

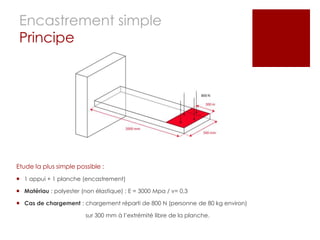

- 4. Encastrement simple Principe Etudela plus simple possible : 1 appui + 1 planche (encastrement) Matériau : polyester (non élastique) ; E = 3000 Mpa / ν= 0,3 Cas de chargement : chargement réparti de 800 N (personne de 80 kg environ) sur 300 mm à l’extrémité libre de la planche.

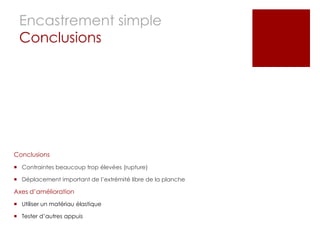

- 5. Encastrement simple Conclusions Conclusions Contraintes beaucoup trop élevées (rupture) Déplacement important de l’extrémité libre de la planche Axes d’amélioration Utiliser un matériau élastique Tester d’autres appuis

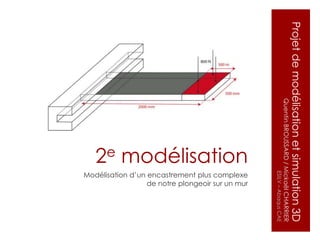

- 6. Projet de modélisationet simulation 3D Quentin BROUSSARD / Mickaël CHARRIER ESILV – Abaqus CAE de notre plongeoir sur un mur Modélisation d’un encastrement plus complexe 2e modélisation
- 7. Encastrement complexe Principe Etudeaméliorée : 1 encastrement plus complexe + 1 planche Matériau : acier (élastique) ; E = 200 Mpa / ν= 0,3 + modules d’élasticité (table) Cas de chargement : chargement réparti de 800 N (personne de 80 kg environ) sur 300 mm à l’extrémité libre de la planche.

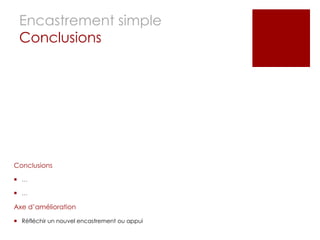

- 8. Encastrement simple Conclusions Conclusions … … Axe d’amélioration Réfléchir un nouvel encastrement ou appui

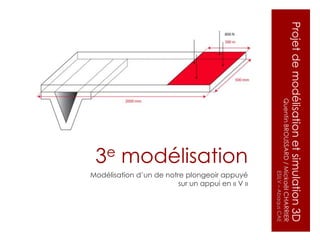

- 9. Projet de modélisationet simulation 3D Quentin BROUSSARD / Mickaël CHARRIER ESILV – Abaqus CAE sur un appui en « V » 3e modélisation Modélisation d’un de notre plongeoir appuyé

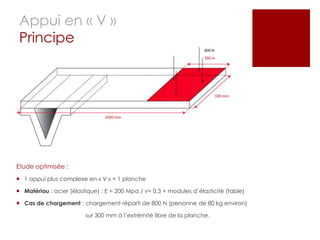

- 10. Appui en «V » Principe Etude optimisée : 1 appui plus complexe en « V » + 1 planche Matériau : acier (élastique) ; E = 200 Mpa / ν= 0,3 + modules d’élasticité (table) Cas de chargement : chargement réparti de 800 N (personne de 80 kg environ) sur 300 mm à l’extrémité libre de la planche.

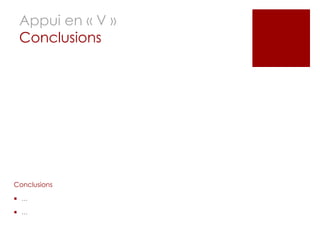

- 11. Appui en «V » Conclusions Conclusions … …
- 12. Merci de votre attention! Quentin BROUSSARD / Mickaël CHARRIER ESILV – ABAQUS CAE
