La technologie RFID (identification par radiofréquence) permet d'identifier des objets à distance sans contact, remplaçant les codes-barres dans les bibliothèques. Elle repose sur des étiquettes (tags) contenant une puce et une antenne, capables de lire et écrire des données, activant également des fonctions antivol. Bien qu'elle offre des avantages tels que la rapidité et la commodité, des défis tels que le coût élevé et des perturbations possibles du signal existent.

1. La RFID
Radio Frequency Identification
Identification
par radio-fréquence

2. Les éléments d’un système
RFID pour les bibliothèques
une étiquette ou Tag
une platine de lecture/écriture
un portique antivol

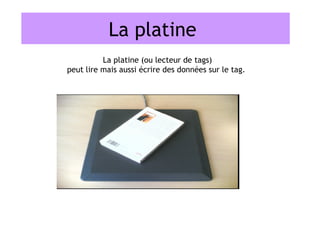

3. La platine
La platine (ou lecteur de tags)
peut lire mais aussi écrire des données sur le tag.

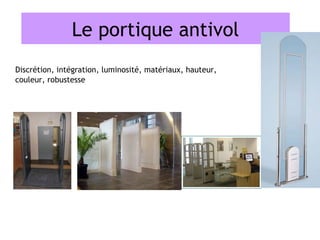

4. Le portique antivol
Discrétion, intégration, luminosité, matériaux, hauteur,
couleur, robustesse

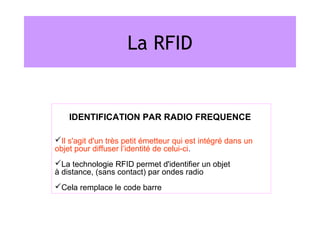

5. La RFID
IDENTIFICATION PAR RADIO FREQUENCE
Il s'agit d'un très petit émetteur qui est intégré dans un
objet pour diffuser l’identité de celui-ci.
La technologie RFID permet d'identifier un objet
à distance, (sans contact) par ondes radio
Cela remplace le code barre

6. Le Tag
Il s'agit d'un très petit émetteur qui est intégré dans un objet
Puce
électronique
(silicium)
Antenne (cuivre)

7. Le Tag
•Distance et vitesse de lecture (Lecture à distance 30cm
ou plus…)
•Contenu réinscriptible et modifiable : écriture et
lecture
•Fonction antivol activable ou désactivable.
•Ils peuvent être préimprimés, avec le logo ou autres
infos
•Formats divers : 50X53mm, 82X49mm et 40mm pour les
rondes
•Collages des tags sur les documents avec des
préconisations très strictes
.

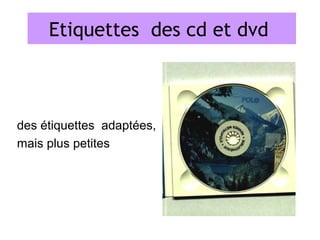

8. Etiquettes des DVD dvd
Les CD et cd et
des étiquettes adaptées,
mais plus petites

9. Le Tag
pour diffuser l’identité de celui-ci
informations écrites dans la puce, propres à l’exemplaire :
- N° = code barre ( (identifiant unique de l’exemplaire)
- Antivol : un espace mémoire spécifiquement réservé à l’antivol, codé de
façon à ce que le portique de sortie réagisse ou non au passage de la puce
- identification de la bibliothèque propriétaire (RCR)
- Norme : mention de la recommandation française (FR) + n° de version de
la recommandation
- document / carte de lecteur
- contrôle des documents comprenant plusieurs objets (par ex. coffret de
CD)

10. Comment ça marche ?
à distance, (sans contact) par ondes radio
La puce collée sur le document réagit quand une antenne est à proximité
Antenne :
soit platine pour le prêt/retour
soit automate de prêt
soit portique antivol de sortie etc.)

11. La platine
à distance, (sans contact) par ondes radio
La platine peut lire mais aussi écrire des données sur le tag.
Elle émet des ondes radio, puis écoute les réponses des tags qui se trouvent
dans son champ de lecture.

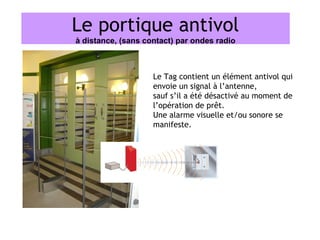

12. Le portique antivol
à distance, (sans contact) par ondes radio
Le Tag contient un élément antivol qui
envoie un signal à l’antenne,
sauf s’il a été désactivé au moment de
l’opération de prêt.
Une alarme visuelle et/ou sonore se
manifeste.

13. la platine connectée au PC
envoi du numéro (code-barre)
PC 1-
La puce « réveillée » par l’antenne de
la platine
2-
la puce émet alors un signal par radio-
2
fréquence (13,56 Mhz) pour transporter
les informations qu’elle contient (le n°
code barre) vers le PC
1

14. la platine connectée au PC
envoi de l’information antivol
Logiciel
RFID
3–
et le PC, à son tour, peut envoyer dans
la puce une nouvelle information par
exemple, au moment du prêt, le logiciel
3
RFID écrira dans la puce
l’information : désactivation de l’antivol
antivol

15. Poste professionnel ou automate
Écran
imprimante Douchette pour
les codes barres
Platine
RFID

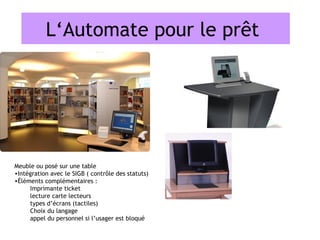

16. L‘Automate pour le prêt
Meuble ou posé sur une table
•Intégration avec le SIGB ( contrôle des statuts)
•Éléments complémentaires :
Imprimante ticket
lecture carte lecteurs
types d’écrans (tactiles)
Choix du langage
appel du personnel si l’usager est bloqué

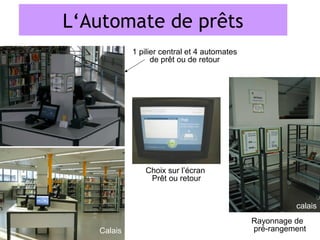

17. L‘Automate de prêts
Calais

18. L‘Automate de prêts
1 pilier central et 4 automates
de prêt ou de retour
Choix sur l’écran
Prêt ou retour
calais
Calais
Rayonnage de
Calais pré-rangement

19. L‘Automate de retours
•L’automate de retour peut être dehors ou dedans : Retour
possible 24h sur 24 et 7 jours sur 7, avec lecture immédiate du
tag

20. L'automate de retours
Contraintes techniques particulières aux
automates de retour
•Retours des documents acceptés, ticket de
retour pour l’usager
•Réactivation de l’antivol
•Séparation des documents : les docs réservés
et les autres
•Tri des documents : assignation des docs à
leurs localisations (selon des critères définis)

21. La Boîte de retours
• L'automate de retour est une boite à livres
intelligente qui permet aux utilisateurs de Écran de contrôle
pouvoir rendre leurs documents quels que
soient les horaires d'ouverture de la
bibliothèque.
• Cette boite assure automatiquement Trappe où déposer
la réactivation de l'antivol. les documents
• Une fois tous les documents rendus,
la boîte délivre un ticket de retour

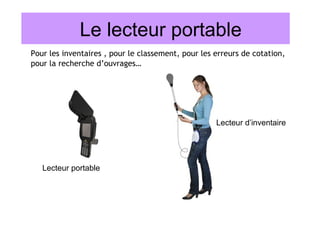

22. Le lecteur portable
Pour les inventaires , pour le classement, pour les erreurs de cotation,
pour la recherche d’ouvrages…
Lecteur d’inventaire
Lecteur portable

23. Rfid : avantages
• la confidentialité des prêts
• la rapidité des transactions
• l'autonomie du public
• Le contrôle automatique des vols
• la diminution des tâches répétitives de prêt/retour pour le
personnel
• la facilité d'inventaire et de recherches d'ouvrages grâce à
l'assistant informatique

24. Rfid : inconvénients
•Pour les étiquettes , le prix est encore élevé par rapport aux codes à
barres: que faire des revues et journaux?
•Une perturbation possible du signal radio par la présence de métal (cd,
livres à spirale, livres “brillants” )
•Pour les petits albums jeunesse, le tag peut être plus grand que le livre lui-
même!
• le personnel peut se sentir déposséder d’une partie de ses missions
•Le public adultes peut être méfiant sur la fiabilité des transactions: gestion
des relances
•Le poste de retours nécessite en permanence un agent
•Le coût des tags et du matériel est supérieur à celui des code-barres

25. Rfid : hors des bibliothèques
1 - distribution et optimisation de la chaîne de la production
2 - dispositifs de paiement ou de billettique
3 - identification, qu’il s’agisse d’un individu ou d’un objet
La technologie est déjà utilisée dans de nombreuses situations de la vie
courante :
•le télépéage,
•le pass Navigo de la RATP
•l'identification électronique des animaux de compagnies, (une puce sous
la peau à peine plus grosse qu'un grain de riz)
•forfaits mains libres dans les stations de ski, courses pédestres
•systèmes de contrôle d'accès sans contact dans les entreprises, dans les
parkings

26. Auby … ou presque !
