1. RFID
radio frequency identification
Proposé par :
Réalisé par :
Année : 2012/2013

2. plan
 Introduction
 Les techniques de RFID
 Les applications de RFID
 Les avantages de la technologie
RFID
 Les obstacles et défis
d’implantation
 RFID & Code à barre
 RFID: les perspectives futures

3. Introduction
 Pourquoi RFID
 Outil pour s’assurer d’avoir le bon produit, au bon endroit et au bon moment
 L’idée de RFID
 RFID est un terme générique pour designer les technologies qui utilisent les ondes
radio, pour automatiquement identifier des articles.
 Définition:
«Système d'identification qui comprend une étiquette électronique pour mémoriser
des informations et un lecteur. Le transfert d'information du composant
électronique vers le lecteur s'effectue par radiofréquence. »
Source: L'Encyclopédie e-Business
 Histoire de RFID
Seconde 1970 1980 Les secteurs de logistique
guerre
mondiale
Invention Utilisation Utilisation de la
du radar commerciale du RFID dans les Grande distribution
radar secteurs de (Wal-mart, Tesco, Metro)
l’industrie

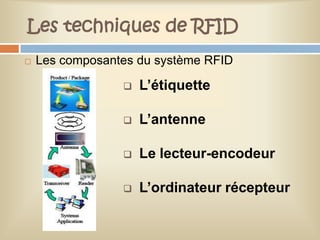

4. Les techniques de RFID
 Les composantes du système RFID
 L’étiquette
 L’antenne
 Le lecteur-encodeur
 L’ordinateur récepteur

5. Les techniques de RFID
Les composantes du système RFID
 L’étiquette radiofréquence
( étiquette RFID, Tag)
 une puce reliée à une antenne,
encapsulées dans un support
(RFID Tag ou RFID Label).
 Lecture: un lecteur capte et
transmet l’information.

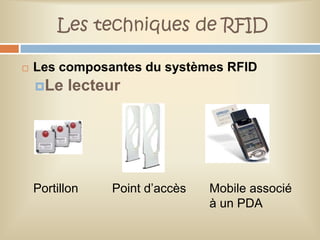

6. Les techniques de RFID
 Les composantes du systèmes RFID
Le lecteur
Portillon Point d’accès Mobile associé
à un PDA

7. Les caractéristiques de RFID

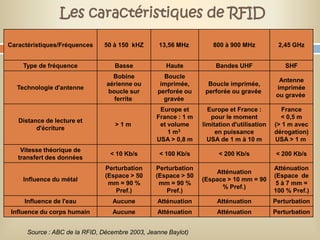

8. Les caractéristiques de RFID
Caractéristiques/Fréquences 50 à 150 kHZ 13,56 MHz 800 à 900 MHz 2,45 GHz
Type de fréquence Basse Haute Bandes UHF SHF
Bobine Boucle
Antenne
aérienne ou imprimée, Boucle imprimée,
Technologie d'antenne imprimée
boucle sur perforée ou perforée ou gravée
ou gravée
ferrite gravée
Europe et Europe et France : France
France : 1 m pour le moment < 0,5 m
Distance de lecture et
>1m et volume limitation d'utilisation (> 1 m avec
d'écriture
1 m3 en puissance dérogation)
USA > 0,8 m USA de 1 m à 10 m USA > 1 m
Vitesse théorique de
< 10 Kb/s < 100 Kb/s < 200 Kb/s < 200 Kb/s
transfert des données
Perturbation Perturbation Atténuation
Atténuation
(Espace > 50 (Espace > 50 (Espace de
Influence du métal (Espace > 10 mm = 90
mm = 90 % mm = 90 % 5 à 7 mm =
% Pref.)
Pref.) Pref.) 100 % Pref.)
Influence de l'eau Aucune Atténuation Atténuation Perturbation
Influence du corps humain Aucune Atténuation Atténuation Perturbation
Source : ABC de la RFID, Décembre 2003, Jeanne Baylot)

9. Utilisation

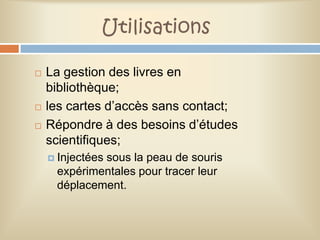

10. Utilisations
 La gestion des livres en
bibliothèque;
 les cartes d’accès sans contact;
 Répondre à des besoins d’études
scientifiques;
 Injectées
sous la peau de souris
expérimentales pour tracer leur
déplacement.

11. Utilisations
 Identification de véhicule

12. Les avantages de la
technologie RFID

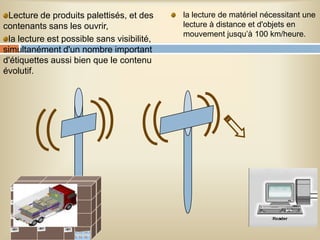

13. Lecture de produits palettisés, et des la lecture de matériel nécessitant une
contenants sans les ouvrir, lecture à distance et d'objets en
mouvement jusqu’à 100 km/heure.
la lecture est possible sans visibilité,
simultanément d'un nombre important
d'étiquettes aussi bien que le contenu
évolutif.

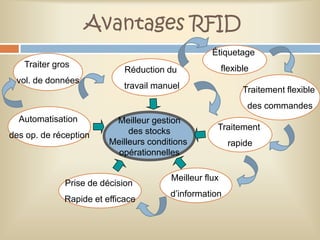

14. Avantages RFID
Étiquetage
Traiter gros flexible
Réduction du
vol. de données
travail manuel Traitement flexible
des commandes
Automatisation Meilleur gestion
des stocks Traitement
des op. de réception
Meilleurs conditions rapide
opérationnelles
Meilleur flux
Prise de décision
d’information
Rapide et efficace

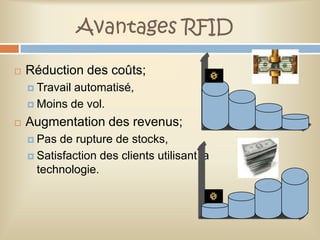

15. Avantages RFID
 Réduction des coûts;
 Travailautomatisé,
 Moins de vol.
 Augmentation des revenus;
 Pas de rupture de stocks,
 Satisfaction des clients utilisant la
technologie.

16. Les obstacles et défis
d’implantation

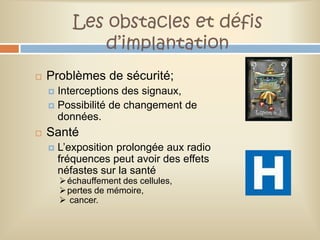

17. Les obstacles et défis
d’implantation
 Problèmes de sécurité;
 Interceptions des signaux,
 Possibilité de changement de
données.
 Santé
 L’exposition prolongée aux radio
fréquences peut avoir des effets
néfastes sur la santé
 échauffement des cellules,
 pertes de mémoire,
 cancer.

18. Les obstacles et défis
d’implantation
 Interférence et taux d’accès;
 Métal,brouillard, distance, direction
d’antenne..
 Distance étroite entre étiquettes.
 Vie privée;
 Détection des actions,
 Contrôle == surveillance.

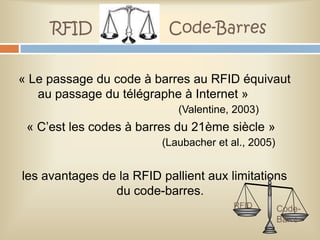

19. RFID Code-Barres
« Le passage du code à barres au RFID équivaut
au passage du télégraphe à Internet »
(Valentine, 2003)
« C’est les codes à barres du 21ème siècle »
(Laubacher et al., 2005)
les avantages de la RFID pallient aux limitations
du code-barres.
RFID Code-
Barre

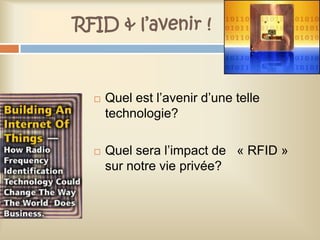

20. RFID & l’avenir !
 Quel est l’avenir d’une telle
technologie?
 Quel sera l’impact de « RFID »
sur notre vie privée?

21. RFID & l’avenir!
"L'avenir d'Internet passe par le RFID, "d'ici
2020, on implantera une puce à la naissance de
tous les nouveau-nés" affirme un spécialiste
Source:Laurent Suply (lefigaro.fr).septembre 2006

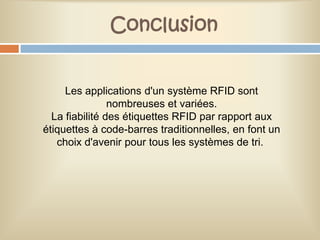

22. Conclusion
Les applications d'un système RFID sont
nombreuses et variées.
La fiabilité des étiquettes RFID par rapport aux
étiquettes à code-barres traditionnelles, en font un
choix d'avenir pour tous les systèmes de tri.
