A l’occasion du lancement du satellite radioamateur Es’hail-2, voici une présentation d'Es’hail-2 par F5AHO lors de la conférence "Satellites et Hyper" organisée par le radioclub F8KCF le 11 novembre 2017 à Annemasse (74) : https://goo.gl/jeNFCs
1. SYSTEME DE RECEPTION DE
TELEVISION MULTI-SATELLITE
1.
Mise en situation
a) Télévision par réseau hertzien
b) Télévision par câble
c) Télévision par satellite
2.
Présentation du système de télévision par satellite
a) Bref historique
b) Union Internationale des télécommunications (U.I.T.)
c) Digital Video Broadcasting
d) Position orbitale des satellites
e) Fréquences utilisées
f) Polarisation du signal émis par le satellite
g) Synthèse
3.

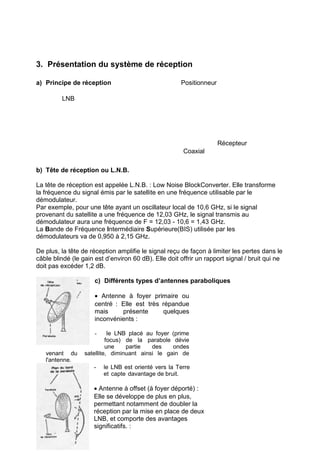

Présentation du système de réception
a) Principe de réception
b) Tête de réception ou L.N.B.
c) Différents types d’antennes paraboliques
d) Taille des antennes paraboliques
e) Câble blindé
f) Connecteur de type F

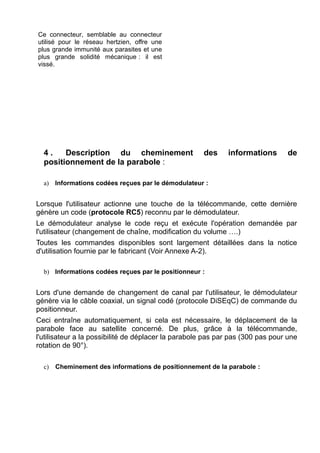

4 . Description du cheminement des informations de positionnement de la parabole
a)
b)
c)
d)
Informations codées reçues par le démodulateur
Informations codées reçues par le positionneur
Cheminement des informations de positionnement de la parabole
Protocole DiSEqC
2. SYSTEME DE RECEPTION DE
TELEVISION MULTI-SATELLITE.
1. Mise en situation
Il s’agit d’étudier un système de télévision par satellite. Les paragraphes suivants font
un tour d’horizon des différents systèmes de télévision.
a) Télévision par réseau hertzien
La télévision est présente dans tous les foyers grâce au réseau hertzien. Dans ce
cas, l’entreprise ‘Télédiffusion De France‘ (TDF) gère le système d’émission : A partir
de relais situés sur les points hauts d’une ville, l’information est diffusée à l’ensemble
des habitations. Il y a donc nécessité d’un grand nombre de relais hertziens pour que
chaque foyer ait accès au signal émis. Dans certaines parties isolées, les habitants
ne reçoivent pas toutes les chaînes.
De plus, le système ne permet pas d’augmenter facilement le nombre de chaînes
diffusées simultanément. Il est donc à réserver pour des chaînes généralistes.
Devant ces problèmes techniques, deux autres systèmes de diffusion ont vu le jour :
la télévision par câble et la télévision par satellite.
b) Télévision par câble
La télévision par câble impose que le foyer soit relié au réseau des fournisseurs. Le
câblage des villes s’est ainsi fait rapidement et les foyers concernés disposent, pour
un coût approximatif de 130 francs par mois, de plusieurs chaînes dont des chaînes
spécialisées.
L’avantage principal de ce type de diffusion est la facilité de connexion.
L’inconvénient principal est la quasi impossibilité de desservir tous les foyers,
notamment en milieu rural.
c) Télévision par satellite
La télévision par satellite impose l’utilisation d’une antenne spéciale (souvent une
parabole) permettant de capter les informations provenant d’un satellite.
Le satellite renvoie sur une grande surface de la terre, le signal qui lui est envoyé
d’une station émettrice. Ainsi, si le signal est codé de façon analogique ou
numérique, il sera renvoyé respectivement de façon analogique ou numérique.
Par contre, la fréquence du signal de montée (17.3 < Fuplink < 18,1 GHz ) est
différente de celle du signal de descente (10,96 < Fdownlink < 12,74 GHz ).
4. Chaque foyer reçoit directement le signal du satellite. Pour parcourir la distance
séparant le satellite de la terre, le signal doit être codé avec une fréquence différente
de celle utilisée pour la réception hertzienne. Il y a donc nécessité d’avoir un appareil
appelé démodulateur (ou récepteur), qui fournit le signal utilisable directement par la
télévision sur la prise péritel (aussi appelée SCART).
Trois opérateurs français ; Canal Satellite, TPS, AB SAT ; proposent des chaînes
payantes sur ce qu’on appelle des bouquets. Ces derniers fonctionnent avec un
codage numérique qui permet une plus grande facilité de traitement mais qui impose
5. un récepteur numérique.
L’avantage de la télévision par satellite réside donc dans la possibilité de recevoir la
télévision dans n’importe quelle région, ceci explique le développement de ce type
de réception dans les régions montagneuses.
De plus, il est tout à fait possible, en orientant son antenne sur d’autres satellites de
capter des programmes de télévisions étrangères.
Les inconvénient principaux sont
• Un prix d’achat un peu plus élevé qu ‘une antenne hertzienne (antenne +
récepteur).
• Une installation plus difficile.
2. Présentation du système de télévision par satellite
a) Bref historique
DATE
1958
1962
NOM
Project score
Telstar 1
1963
1965
1967
Syncom 2
Early Bird
Intelsat 2B
1984
1988
1991
Telecom 1A
Astra 1B
Telecom 2A
1992
19
96
19
Telecom 2B
Astra 1C…G
REALISATION
Premier message vocal retransmis depuis l’espace
1er satellite de relais des programmes de
télévision entre les USA et l’Europe.
1er satellite géosynchrone
1er satellite de communication commercial
1er d’une série de satellites utilisées pour
la télévision, le téléphone et les données.
1er satellite français de télécommunications.
Son émis en FM et souvent en stéréo
2ème génération de satellites français
de télécommunications.
Emission des 5 chaînes généralistes (TF1, F2 …)
Satellites co-positionnés à 19,2 EST –
Télévision numérique : choix de plusieurs
programmes.
b) Union Internationale des télécommunications (U.I.T.)
La télévision par satellite est organisée au niveau mondial par l’ U.I.T. qui définit
notamment :
• la position orbitale des satellites
• les fréquences utilisées.
6. c) Digital Video Broadcasting
Le DVB est un groupe d’experts provenant de 200 sociétés internationales. C’est ce
groupe qui a définit la norme MPEG pour la télévision numérique : 720 points × 576
lignes. En comparaison, le standard Pal ou Secam utilise : 500 points × 576 lignes.
d) Position orbitale des satellites
L’orbite géostationnaire sur laquelle se trouvent les satellites de radiodiffusion leur
permet de faire le tour de la terre en 23h 56min 4s. Ainsi, ces stellites, appelés
géosynchrones, donnent l’impression d’être immobiles pour un observateur terrien.
La figure ci-dessous montre que l’orbite utilisée, est de forme circulaire. Elle est
située sur le plan équatorial à une altitude de 35800 km. Ceci explique que les
antennes satellites, en France, doivent être pointées en direction du Sud (dans la
direction de l’équateur). Ensuite, elles seront orientées à l’Ouest ou à l’Est par
rapport à la référence choisie : le méridien de Greenwich (longitude 0°).
e)
Fré
que
nce
s
utili
sée
s
Il existe plusieurs bandes de fréquences attribuées à la transmission par satellite.
7. Les bandes les plus utilisées (KU et C) sont elles-mêmes divisées en sous-bandes.
Exemple : Bande KU (10 à 12,75 GHz) :
- Bande FSS : de 10,7 à 11,7 GHz Bande DBS : de 11,7 à 12,5 GHz
- Bande TELECOM : de 12,5 à 12,75 GHz
Au début de la transmission par satellite, il fallait une tête par bande de fréquence.
Maintenant, il existe des têtes universelles (Full Bande) capable de traiter l’ensemble
des fréquences émises par un satellite. Ces têtes découpent la bande KU en 2
bandes : Bande basse (10,7 à 11,7 GHz) et bande haute (11,7 à 12,75 GHz).
8. f) Polarisation du signal émis par le satellite
Pour améliorer la transmission des ondes provenant du satellite, le signal émis est :
-
Polarisé linéairement en horizontal ou en vertical,
• Pour la polarisation verticale, les vibrations sont
parallèles à une direction donnée dans un plan
perpendiculaire au sol.
• Pour la polarisation horizontale, les vibrations
sont parallèles à une direction donnée dans un
plan parallèle au sol.
-
Soumis à une polarisation circulaire droite ou gauche.
• Pour la polarisation circulaire droite, les
vibrations tournent de la gauche vers la
droite.
• Pour la polarisation circulaire gauche, les
vibrations tournent de la droite vers la
gauche.
NB : Les polarisations les plus utilisées sont la polarisation verticale et horizontale.
g) Synthèse
Pour capter une chaîne émise par un satellite, il faut connaître :
• Son orientation. Exemple : Astra est situé à 19 ,2° Est. Attention, cette indication
doit être corrigée suivant le lieu où est située l’antenne.
• Sa fréquence. Exemple : TV5 Europe : 12,245 GHz.
• Sa polarisation. Exemple : Canal Assemblées en polarisation verticale. •
Le type de signal : Analogique ou numérique.
Souvent, la lettre V (polarisation verticale) ou H (polarisation horizontale) suit la
valeur de la fréquence. Exemple : TV5 Asie ; 11,338 V.
9. 3. Présentation du système de réception
a) Principe de réception
Positionneur
LNB
Récepteur
Coaxial
b) Tête de réception ou L.N.B.
La tête de réception est appelée L.N.B. : Low Noise BlockConverter. Elle transforme
la fréquence du signal émis par le satellite en une fréquence utilisable par le
démodulateur.
Par exemple, pour une tête ayant un oscillateur local de 10,6 GHz, si le signal
provenant du satellite a une fréquence de 12,03 GHz, le signal transmis au
démodulateur aura une fréquence de F = 12,03 - 10,6 = 1,43 GHz.
La Bande de Fréquence Intermédiaire Supérieure(BIS) utilisée par les
démodulateurs va de 0,950 à 2,15 GHz.
De plus, la tête de réception amplifie le signal reçu de façon à limiter les pertes dans le
câble blindé (le gain est d’environ 60 dB). Elle doit offrir un rapport signal / bruit qui ne
doit pas excéder 1,2 dB.
c) Différents types d’antennes paraboliques
• Antenne à foyer primaire ou
centré : Elle est très répandue
mais
présente
quelques
inconvénients :
le LNB placé au foyer (prime
focus) de la parabole dévie
une
partie
des
ondes
satellite, diminuant ainsi le gain de
-
venant du
l'antenne.
-
le LNB est orienté vers la Terre
et capte davantage de bruit.
• Antenne à offset (à foyer déporté) :
Elle se développe de plus en plus,
permettant notamment de doubler la
réception par la mise en place de deux
LNB, et comporte des avantages
significatifs. :
10. -
-
le LNB n'est plus dans l'axe de propagation des ondes, il n'y
a plus l'effet de masquage des ondes venant du satellite.
Et n'étant plus orienté vers la Terre, il capte moins de bruit.
d) Taille des antennes paraboliques
La taille d’une antenne parabolique varie en fonction du codage utilisé, analogique
ou numérique, et en fonction de la façon dont le signal provenant du satellite est
capté.
SATELLITES
Satellite Astra seul
Satellite Eutelsat II – F1 seul
Capture bi-tête (Astra + Eutelsat II – F1)
Déplacement de l’antenne (motorisation)
ANALOGIQUE
60 cm
85 cm
95 cm
85 cm
NUMERIQUE
50 cm
60 cm
75 cm
85 cm
e) Câble blindé
Le câble coaxial reliant les différents
éléments véhicule des signaux hautes
fréquences. Il doit donc avoir des
spécifications lui permettant de faire
circuler des signaux de fréquences
allant jusqu'à 2,15 GHz (limite haute de
la BIS).
Le double blindage et le recouvrement total sont impératifs (feuillard + tresse).
La caractéristique principale d'un câble coaxial est l'affaiblissement du signal sur une
longueur de 100m, exprimée en dB / 100m. Cette valeur dépend de la fréquence du
signal : Une valeur correcte se situe à 32 dB / 100m à F = 2,15 GHz.
f) Connecteur de type F
11. Ce connecteur, semblable au connecteur
utilisé pour le réseau hertzien, offre une
plus grande immunité aux parasites et une
plus grande solidité mécanique : il est
vissé.
4.
Description du cheminement
positionnement de la parabole :
des
informations
de
a) Informations codées reçues par le démodulateur :
Lorsque l'utilisateur actionne une touche de la télécommande, cette dernière
génère un code (protocole RC5) reconnu par le démodulateur.
Le démodulateur analyse le code reçu et exécute l'opération demandée par
l'utilisateur (changement de chaîne, modification du volume ….)
Toutes les commandes disponibles sont largement détaillées dans la notice
d'utilisation fournie par le fabricant (Voir Annexe A-2).
b) Informations codées reçues par le positionneur :
Lors d'une demande de changement de canal par l'utilisateur, le démodulateur
génère via le câble coaxial, un signal codé (protocole DiSEqC) de commande du
positionneur.
Ceci entraîne automatiquement, si cela est nécessaire, le déplacement de la
parabole face au satellite concerné. De plus, grâce à la télécommande,
l'utilisateur a la possibilité de déplacer la parabole pas par pas (300 pas pour une
rotation de 90°).
c)
Cheminement des informations de positionnement de la parabole :
12.
13. d)
Protocole DiSEqC :
d-1) Introduction
Une chaîne de réception satellite comporte au minimum un LNB mais elle peut aussi
contenir deux LNB ou un positionneur d’antenne et dans un avenir proche, d’autres
éléments, dits intelligents, seront connectables.
Le câble coaxial qui permet de véhiculer le signal reçu du satellite, sert aussi à
alimenter les éléments raccordés. Il y a donc nécessité de superposer le signal
télévision à la tension d’alimentation.
d-2) Nécessité du protocole DiSEqC
d-2-1) Simplification du câblage
• Sans protocole DiSEqC : Le câblage réalisé le
plus souvent jusqu’à maintenant pour relier un
positionneur d’antenne, nécessitait 2 fils pour
l’alimentation du moteur et 2 fils pour la lecture de
la position de l’antenne. Si on n’utilise pas un
capteur ‘ILS’ mais un potentiomètre couplé à l’axe
de l’antenne, il faut 3 fils pour la lecture de la
position de l’antenne. La figure ci-contre montre le
câblage nécessaire.
Sans DiSEqC
• Avec le protocole DiSEqC : Le protocole DiSEqC
permet de relier tous les éléments raccordables avec le
même câble coaxial d’antenne. La figure ci-contre
indique la nouvelle façon de brancher.
Avec DiSEqC
14. d-2-2) Informations à véhiculer sur le fil
_ Exemples d’informations en direction de la tête de réception (LNB) :
• La bande de réception est subdivisée en 2 bandes et il faut donc lui indiquer à
quelle fréquence son oscillateur local doit fonctionner.
• Le type de polarisation utilisée : verticale ou horizontale.
_ Exemples d’informations concernant le positionneur :
• Positionnement de l’antenne (exemple 5° Ouest).
• Fixer les limites de déplacement du positionneur. Pour éviter que l’antenne touche
un obstacle.
