Séminaire d'échange Aération 2015: Conférence de David Besson, EgoKiefer
Le document présente le système de ventilation 'egofresh', conçu pour améliorer la qualité de l'air intérieur pour les bâtiments existants et neufs tout en respectant les normes Minergie. Il met en lumière les enjeux de ventilation liés à l'étanchéité des bâtiments modernes et les solutions techniques possibles pour assurer un confort optimal des occupants. Des exemples de réalisations illustrent l'efficacité de cette solution face aux défis de bruit et de pollution.
Séminaire d'échange Aération 2015: Conférence de David Besson, EgoKiefer
- 1. EgoFresh : l’alternativeà l’aération centralisée David Besson, Mars 2015
- 2. Mars 2015 ERFAMinergie2 Ordre du jour 1. La ventilation, un besoin et une obligation 2. Une solution conçue pour les bâtiments existants 3. Une solution également adaptée aux bâtiments neufs 4. Une Philosophie validée par Minergie 5. Spécificités Techniques 6. Exemples de réalisations et Projets (dont projet Minergie du «Aletsch Campus» à Naters)

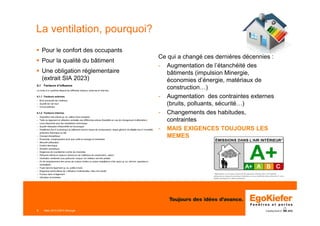

- 3. Mars 2015 ERFAMinergie3 La ventilation, pourquoi? Pour le confort des occupants Pour la qualité du bâtiment Une obligation réglementaire (extrait SIA 2023) Ce qui a changé ces dernières décennies : - Augmentation de l’étanchéité des bâtiments (impulsion Minergie, économies d’énergie, matériaux de construction>) - Augmentation des contraintes externes (bruits, polluants, sécurité>) - Changements des habitudes, contraintes - MAIS EXIGENCES TOUJOURS LES MEMES

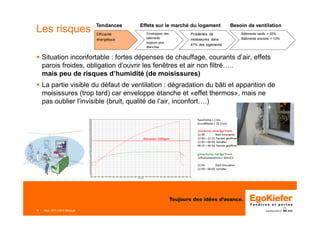

- 4. Mars 2015 ERFAMinergie4 Les risques Situation inconfortable : fortes dépenses de chauffage, courants d’air, effets parois froides, obligation d’ouvrir les fenêtres et air non filtré>.. mais peu de risques d’humidité (de moisissures) La partie visible du défaut de ventilation : dégradation du bâti et apparition de moisissures (trop tard) car enveloppe étanche et «effet thermos», mais ne pas oublier l’invisible (bruit, qualité de l’air, inconfort>.) Efficacité énergétique Enveloppes des bâtiments toujours plus étanches Tendances Effets sur le marché du logement Bâtiments neufs = 50% Bâtiments anciens < 10% Problèmes de moisissures dans 41% des logements Besoin de ventilation
- 5. Mars 2015 ERFAMinergie5 Cas typique de l’existant Isolation périphérique et nouvelles fenêtres. Très difficile de créer un réseau d’extraction pour assurer le ventilation (place et coûts, travaux intérieurs>) Situation urbaine difficile : zone bruyante, pollution, risque d’effraction...
- 6. Mars 2015 ERFAMinergie6 Les demandes des occupants Le confort maximal : air frais et sain, un minimum de polluants et de CO2, diminution des bruits extérieurs Sécurité : pas besoin d’ouverture des fenêtres Garant de la qualité du bâti : élimination de l’humidité Economies d’énergie (récupération de chaleur) Facilité d’installation et entretiens réduit (pas de système de conduit complexe) EgoKiefer conçoit le système de ventilation comme un ensemble - Fenêtre EgoKiefer MINERGIE® - Ego®Fresh ventilateur - Mesures acoustiques pensées pour les chambres - Service et Montage - Conseil

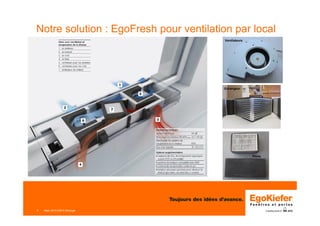

- 7. Mars 2015 ERFAMinergie7 Notre solution : EgoFresh pour ventilation par local Ventilateurs Echangeur filtres

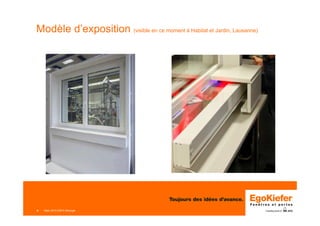

- 8. Mars 2015 ERFAMinergie8 Modèle d’exposition (visible en ce moment à Habitat et Jardin, Lausanne)

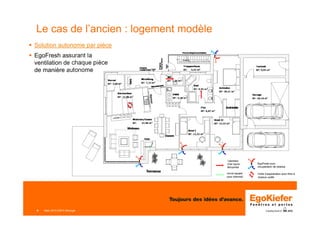

- 9. Mars 2015 ERFAMinergie9 Le cas de l’ancien : logement modèle Solution autonome par pièce EgoFresh assurant la ventilation de chaque pièce de manière autonome

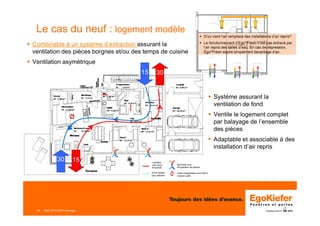

- 10. Mars 2015 ERFAMinergie10 Le cas du neuf : logement modèle Systéme assurant la ventilation de fond Ventile le logement complet par balayage de l’ensemble des pièces Adaptable et associable à des installation d’air repris Combinable à un système d’extraction assurant la ventilation des pièces borgnes et/ou des temps de cuisine Ventilation asymétrique 30 15 15 30

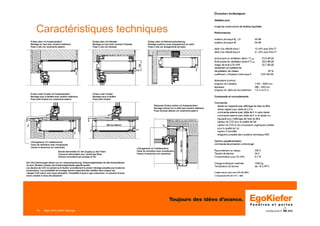

- 11. Caractéristiques techniques Mars 2015ERFA Minergie11
- 12. Mars 2015 ERFAMinergie12 Limites de la ventilation par local selon la norme SIA 2023 Limites courantes selon la norme Bruit : deux ventilateurs dans une chambre à coucher Diminution de l’isolation phonique de la façade extérieure Esthétique : appareil dans le pièce Encombrement dans la pièce (plus cher que des locaux technique) Plus de possibilité d’aération en cascade (un appareil également requis pour le séjour) - < 25 dB (A) - 59dB - - Réponse EgoFresh

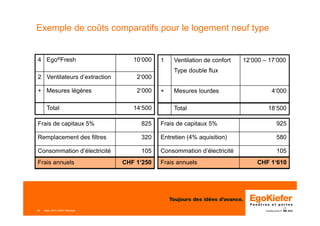

- 13. 13 Mars 2015ERFA Minergie Exemple de coûts comparatifs pour le logement neuf type 4 Ego®Fresh 10‘000 2 Ventilateurs d’extraction 2‘000 + Mesures légères 2‘000 Total 14‘500 1 Ventilation de confort Type double flux 12‘000 – 17‘000 + Mesures lourdes 4‘000 Total 18‘500 Frais de capitaux 5% 825 Remplacement des filtres 320 Consommation d’électricité 105 Frais annuels CHF 1‘250 Frais de capitaux 5% 925 Entretien (4% aquisition) 580 Consommation d’électricité 105 Frais annuels CHF 1‘610

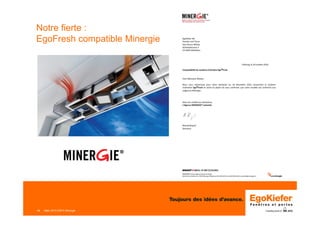

- 14. 14 Notre fierte : EgoFreshcompatible Minergie Mars 2015 ERFA Minergie

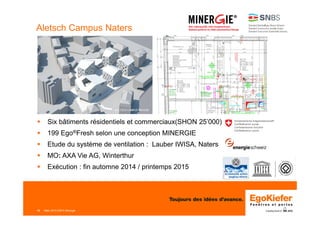

- 15. 15 Aletsch Campus Naters Mars2015 ERFA Minergie Six bâtiments résidentiels et commerciaux(SHON 25’000) m2) 199 Ego®Fresh selon une conception MINERGIE Etude du système de ventilation : Lauber IWISA, Naters MO: AXA Vie AG, Winterthur Exécution : fin automne 2014 / printemps 2015

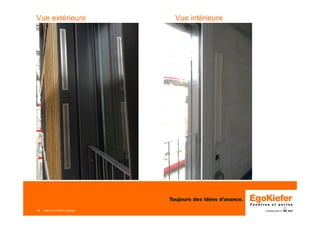

- 16. 16 Mars 2015ERFA Minergie Vue extérieure Vue intérieure
- 17. 171717 Exemples de chantiersneufs Utilisation saisonnière de 4 EgoFresh (chambres et salon) contre les pollens (par les filtres spécifiques) et une mise en oeuvre discrète Engelburg (SG) Mars 2015 ERFA Minergie Acoustique :Ennetbaden (Ar)

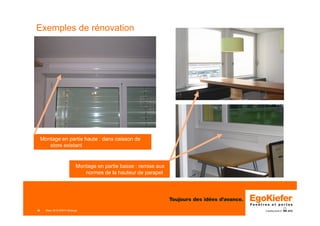

- 18. 181818 Exemples de rénovation Montageen partie basse : remise aux normes de la hauteur de parapet Montage en partie haute : dans caisson de store existant Mars 2015 ERFA Minergie
- 19. 19 Merci de votreattention Mars 2015 ERFA Minergie
