1. www.minergie.ch
Confort estival –
Comment éviter la surchauffe ?
Solutions

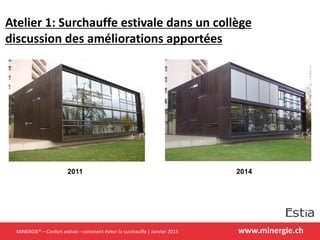

2. www.minergie.ch
Atelier 1: Surchauffe estivale dans un collège
discussion des améliorations apportées
2011 2014
MINERGIE® – Confort estival – comment éviter la surchauffe | Janvier 2015

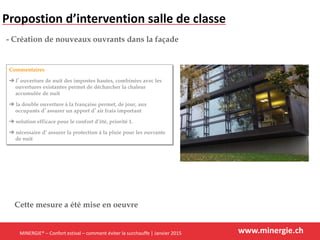

3. www.minergie.ch
Commentaires
➔ l’ouverture de nuit des impostes hautes, combinées avec les
ouvertures existantes permet de décharcher la chaleur
accumulée de nuit
➔ la double ouverture à la française permet, de jour, aux
occupants d’assurer un apport d’air frais important
➔ solution efficace pour le confort d’été, priorité 1.
➔ nécessaire d’ assurer la protection à la pluie pour les ouvrants
de nuit
- Création de nouveaux ouvrants dans la façade
Cette mesure a été mise en oeuvre
Propostion d’intervention salle de classe
MINERGIE® – Confort estival – comment éviter la surchauffe | Janvier 2015

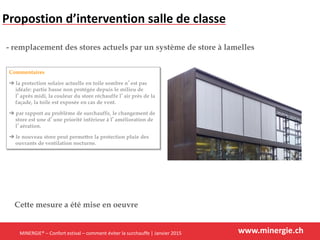

4. www.minergie.ch
Commentaires
➔ la protection solaire actuelle en toile sombre n’est pas
idéale: partie basse non protégée depuis le milieu de
l’après midi, la couleur du store réchauffe l’air près de la
façade, la toile est exposée en cas de vent.
➔ par rapport au problème de surchauffe, le changement de
store est une d’une priorité inférieur à l’amélioration de
l’aération.
➔ le nouveau store peut permettre la protection pluie des
ouvrants de ventilation nocturne.
- remplacement des stores actuels par un système de store à lamelles
Cette mesure a été mise en oeuvre
Propostion d’intervention salle de classe
MINERGIE® – Confort estival – comment éviter la surchauffe | Janvier 2015

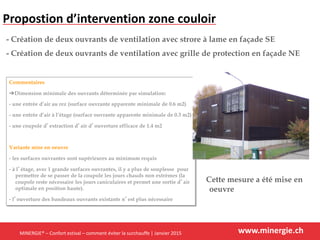

5. www.minergie.ch
Commentaires
➔Dimension minimale des ouvrants déterminée par simulation:
- une entrée d’air au rez (surface ouvrante apparente minimale de 0.6 m2)
- une entrée d’air à l’étage (surface ouvrante apparente minimale de 0.3 m2)
- une coupole d’extraction d’air d’ouverture efficace de 1.4 m2
Variante mise en oeuvre
- les surfaces ouvrantes sont supérieures au minimum requis
- à l’étage, avec 1 grande surfaces ouvrantes, il y a plus de souplesse pour
permettre de se passer de la coupole les jours chauds non extrèmes (la
coupole reste nécessaire les jours caniculaires et permet une sortie d’air
optimale en position haute).
- l’ouverture des bandeaux ouvrants existants n’est plus nécessaire
- Création de deux ouvrants de ventilation avec strore à lame en façade SE
- Création de deux ouvrants de ventilation avec grille de protection en façade NE
Cette mesure a été mise en
oeuvre
Propostion d’intervention zone couloir
MINERGIE® – Confort estival – comment éviter la surchauffe | Janvier 2015

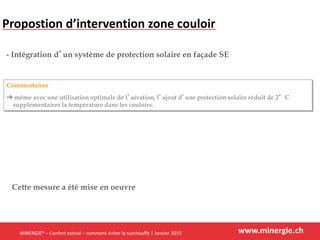

6. www.minergie.ch
Commentaires
➔ même avec une utilisation optimale de l’aération, l’ajout d’une protection solaire réduit de 2°C
supplémentaires la température dans les couloirs.
- Intégration d’un système de protection solaire en façade SE
Propostion d’intervention zone couloir
Cette mesure a été mise en oeuvre
MINERGIE® – Confort estival – comment éviter la surchauffe | Janvier 2015

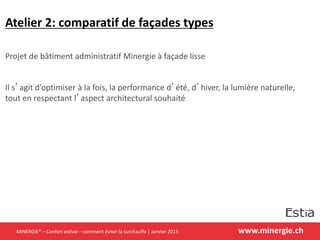

7. www.minergie.ch
Atelier 2: comparatif de façades types
Projet de bâtiment administratif Minergie à façade lisse
Il s’agit d’optimiser à la fois, la performance d’été, d’hiver, la lumière naturelle,
tout en respectant l’aspect architectural souhaité
MINERGIE® – Confort estival – comment éviter la surchauffe | Janvier 2015

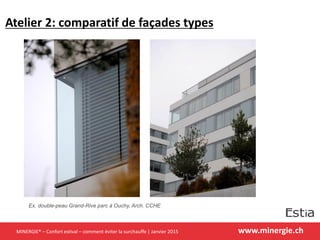

8. www.minergie.ch
Atelier 2: comparatif de façades types
Ex. double-peau Grand-Rive parc à Ouchy, Arch. CCHE
MINERGIE® – Confort estival – comment éviter la surchauffe | Janvier 2015

9. www.minergie.ch
Atelier 3: atrium dans un bâtiment d’habitation
Surchauffes dans l’atrium d’un home pour personnes agées
– Bâtiment des années 90
– Chambres sur l’extérieur avec balcon et protections solaires
– Verrière dans l’espace intérieur 64 m2
MINERGIE® – Confort estival – comment éviter la surchauffe | Janvier 2015

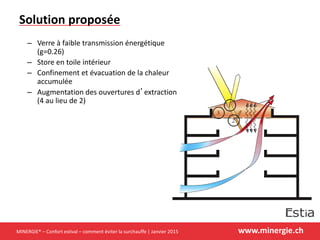

10. www.minergie.ch
– Verre à faible transmission énergétique
(g=0.26)
– Store en toile intérieur
– Confinement et évacuation de la chaleur
accumulée
– Augmentation des ouvertures d’extraction
(4 au lieu de 2)
Solution proposée
MINERGIE® – Confort estival – comment éviter la surchauffe | Janvier 2015

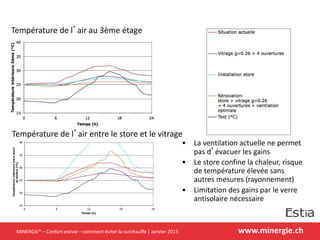

11. www.minergie.ch
Température de l’air au 3ème étage
• La ventilation actuelle ne permet
pas d’évacuer les gains
• Le store confine la chaleur, risque
de température élevée sans
autres mesures (rayonnement)
• Limitation des gains par le verre
antisolaire nécessaire
Température de l’air entre le store et le vitrage
MINERGIE® – Confort estival – comment éviter la surchauffe | Janvier 2015
