- 1. PSI - TIPEPartie C - 2010 David Nowinsky Ondes de surface TIPE Partie C 2010 David Nowinsky Série PSI 1
- 2. Exemple : écrantactile Conducteur Céramique métallique Cales Tension piézoélectriques Déformation Connecteur Jack 3.5 mm TIPE Partie C 2010 David Nowinsky Série PSI 2
- 3. I. Absorption d’unepartie de l’onde par le doigt Principe Mesures Signaux reçus sans doigt posé 0,9V 0,9V Absorption Doigt posé Main posée Emission Réception 0,9V 0,6V Ecart mesuré trop faible : inexploitable TIPE Partie C 2010 David Nowinsky Série PSI 3

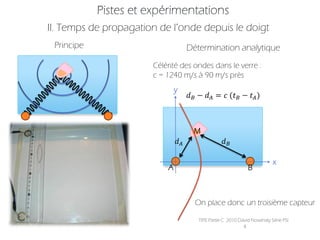

- 4. II. Temps depropagation de l’onde depuis le doigt Principe Détermination analytique Célérité des ondes dans le verre : c = 1240 m/s à 90 m/s près y − = ( − ) M x A B On place donc un troisième capteur TIPE Partie C 2010 David Nowinsky Série PSI 4
- 5. III. Apprentissage etreconnaissance des signaux acoustiques Principe Signaux reçus caractéristiques Propagation dans un milieu complexe du point d’impact Phase d’apprentissage : création d’une base de données de signatures acoustiques TIPE Partie C 2010 David Nowinsky Série PSI 5

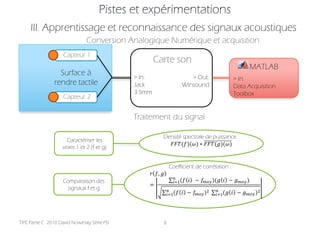

- 6. III. Apprentissage etreconnaissance des signaux acoustiques Conversion Analogique Numérique et acquisition Capteur 1 Carte son MATLAB Surface à > In: > Out: > In: rendre tactile Jack Winsound Data Acquisition 3.5mm Toolbox Capteur 2 Traitement du signal Densité spectrale de puissance : Caractériser les ()() ∗ ()() voies 1 et 2 (f et g) Coefficient de corrélation : , Comparaison des =1( − )( − ) = signaux f et g =1( − )2 =1( − )2 TIPE Partie C 2010 David Nowinsky Série PSI 6
- 7. TIPE Partie C2010 David Nowinsky Série PSI 7
- 8. nombre d'échantillons entresignal recu par 1 et signal recu par 2 : 18 14 26 14 11 17 17 19 14 15 échantillonage : 96 kHz distance d entre les deux capteurs : 212 mm moyenne du nombre d'échantillons : 16,5 célérité des ondes : 1233,454545 m/s incertitude : sur le nb d'échantillons 1 sur l'échantillonage : supposé nulle sur la distance entre les capteurs 1 mm donc sur la célérité : Dc = 80,57300275 m/s c = 1240 m/s à 90 m/s près TIPE Partie C 2010 David Nowinsky Série PSI 8
