1. XML- SCHÉMA
Mustapha HAIN
infohain@gmail.com
Abcdformation.blogspot.com
http://fr.slideshare.net/mustaphahain/
ENSAM-Casablanca

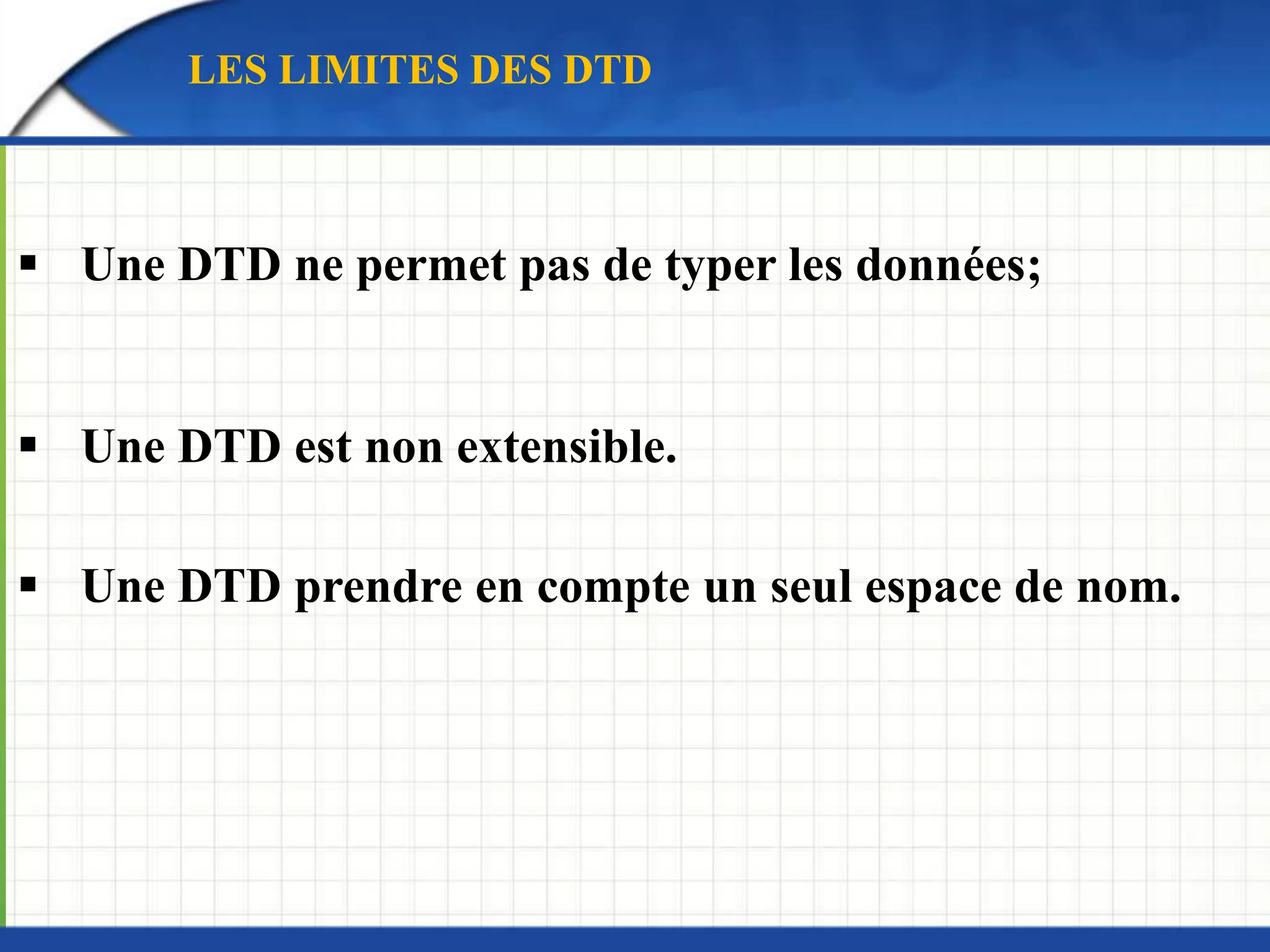

2. LES LIMITES DES DTD
 Une DTD ne permet pas de typer les données;
 Une DTD est non extensible.
 Une DTD prendre en compte un seul espace de nom.

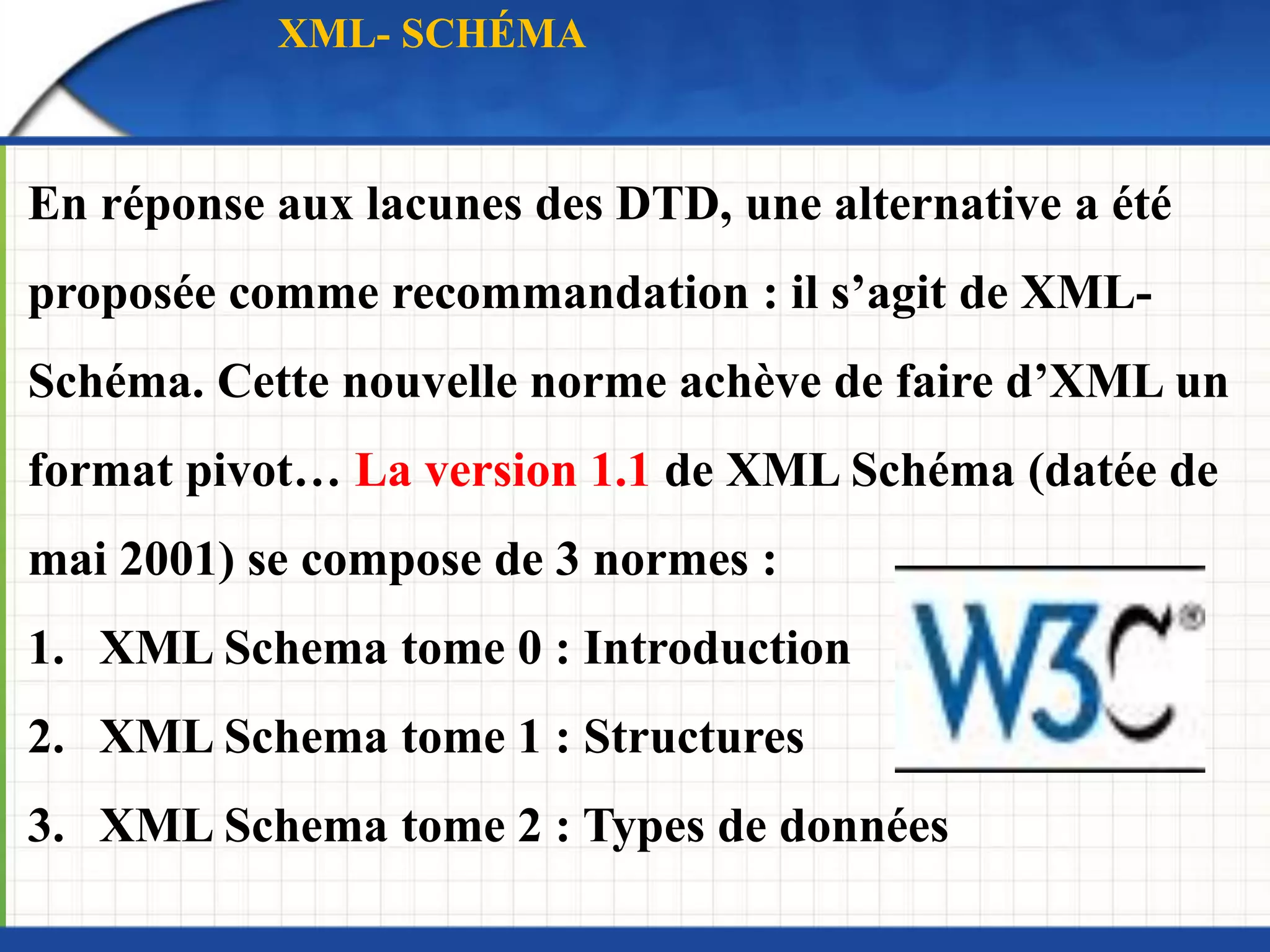

3. En réponse aux lacunes des DTD, une alternative a été
proposée comme recommandation : il s’agit de XML-
Schéma. Cette nouvelle norme achève de faire d’XML un
format pivot… La version 1.1 de XML Schéma (datée de
mai 2001) se compose de 3 normes :
1. XML Schema tome 0 : Introduction
2. XML Schema tome 1 : Structures
3. XML Schema tome 2 : Types de données
XML- SCHÉMA

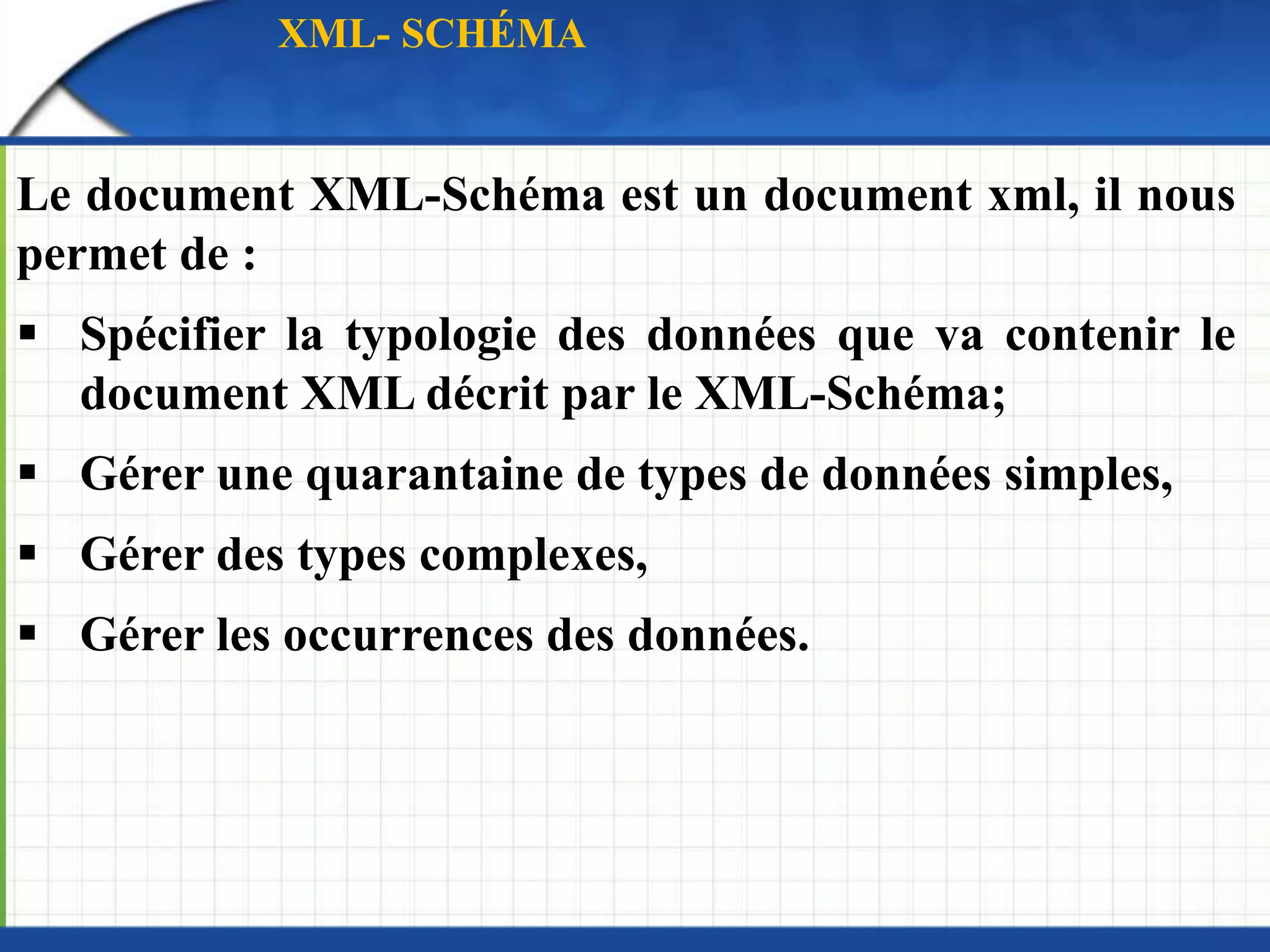

4. Le document XML-Schéma est un document xml, il nous
permet de :
 Spécifier la typologie des données que va contenir le
document XML décrit par le XML-Schéma;
 Gérer une quarantaine de types de données simples,
 Gérer des types complexes,
 Gérer les occurrences des données.
XML- SCHÉMA

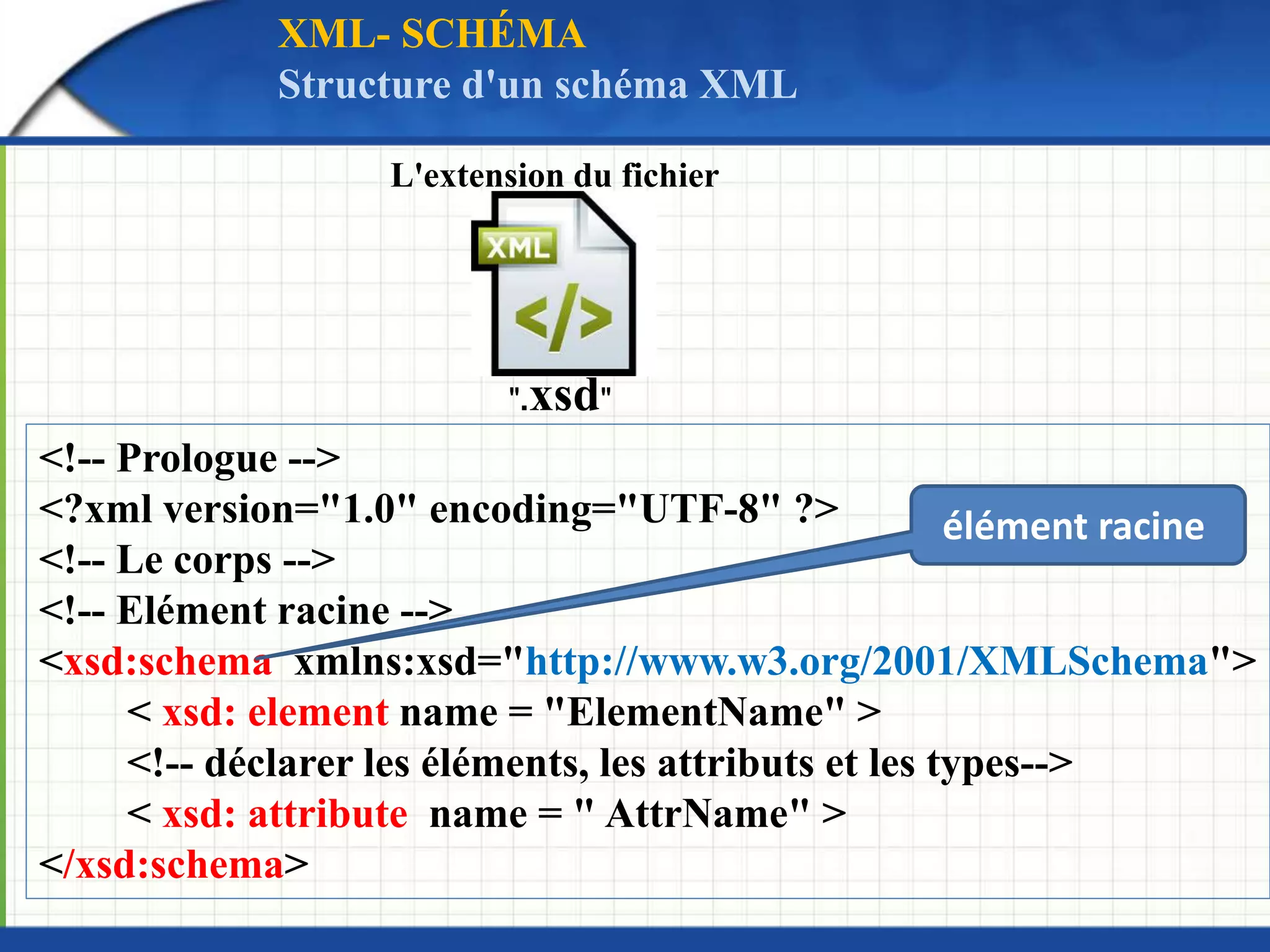

5. L'extension du fichier
".xsd"
<!-- Prologue -->
<?xml version="1.0" encoding="UTF-8" ?>
<!-- Le corps -->
<!-- Elément racine -->
<xsd:schema xmlns:xsd="http://www.w3.org/2001/XMLSchema">
< xsd: element name = "ElementName" >
<!-- déclarer les éléments, les attributs et les types-->
< xsd: attribute name = " AttrName" >
</xsd:schema>
élément racine
XML- SCHÉMA
Structure d'un schéma XML

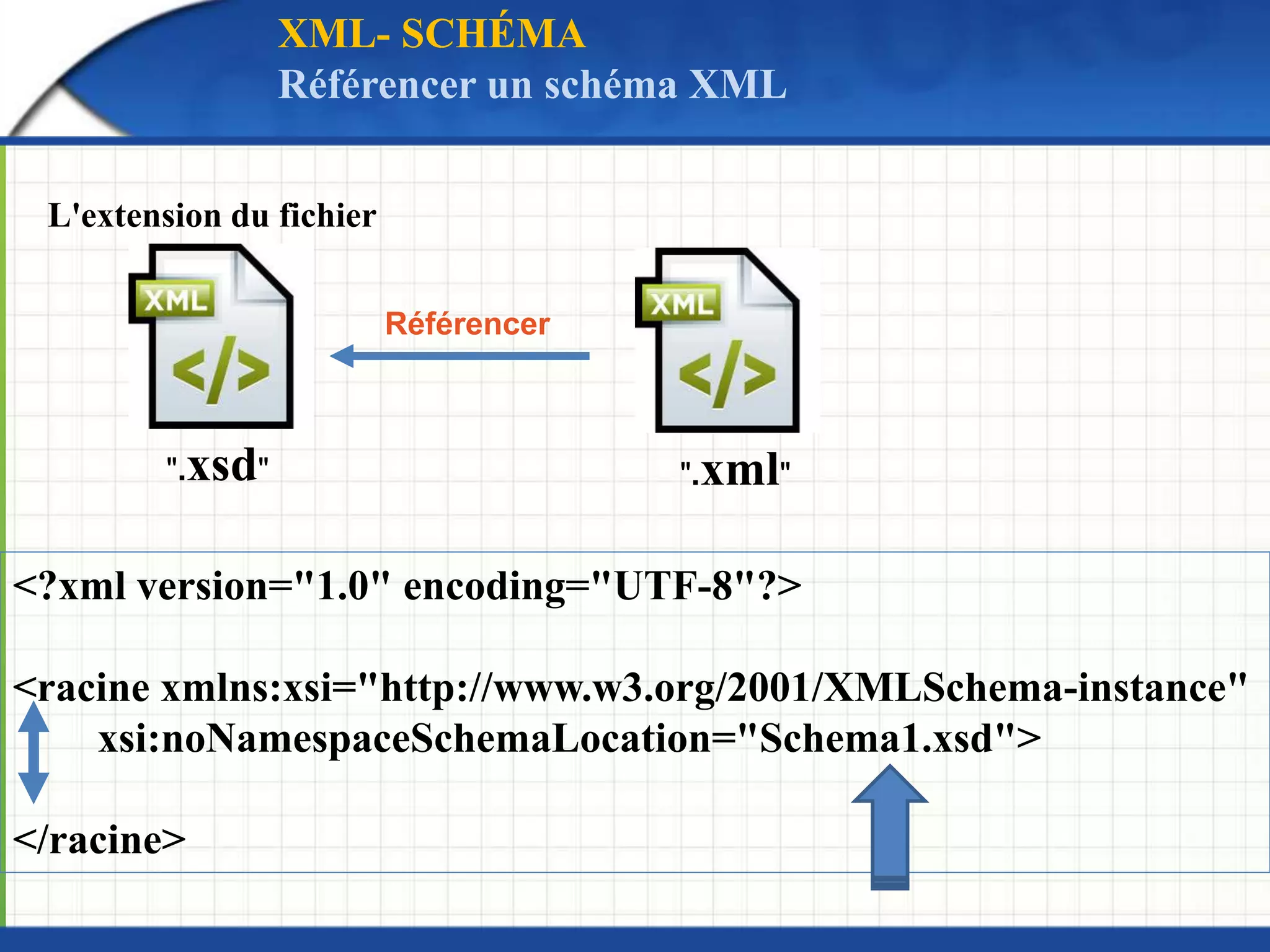

6. L'extension du fichier
".xsd"
Référencer
XML- SCHÉMA
Référencer un schéma XML
".xml"
<?xml version="1.0" encoding="UTF-8"?>
<racine xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:noNamespaceSchemaLocation="Schema1.xsd">
</racine>

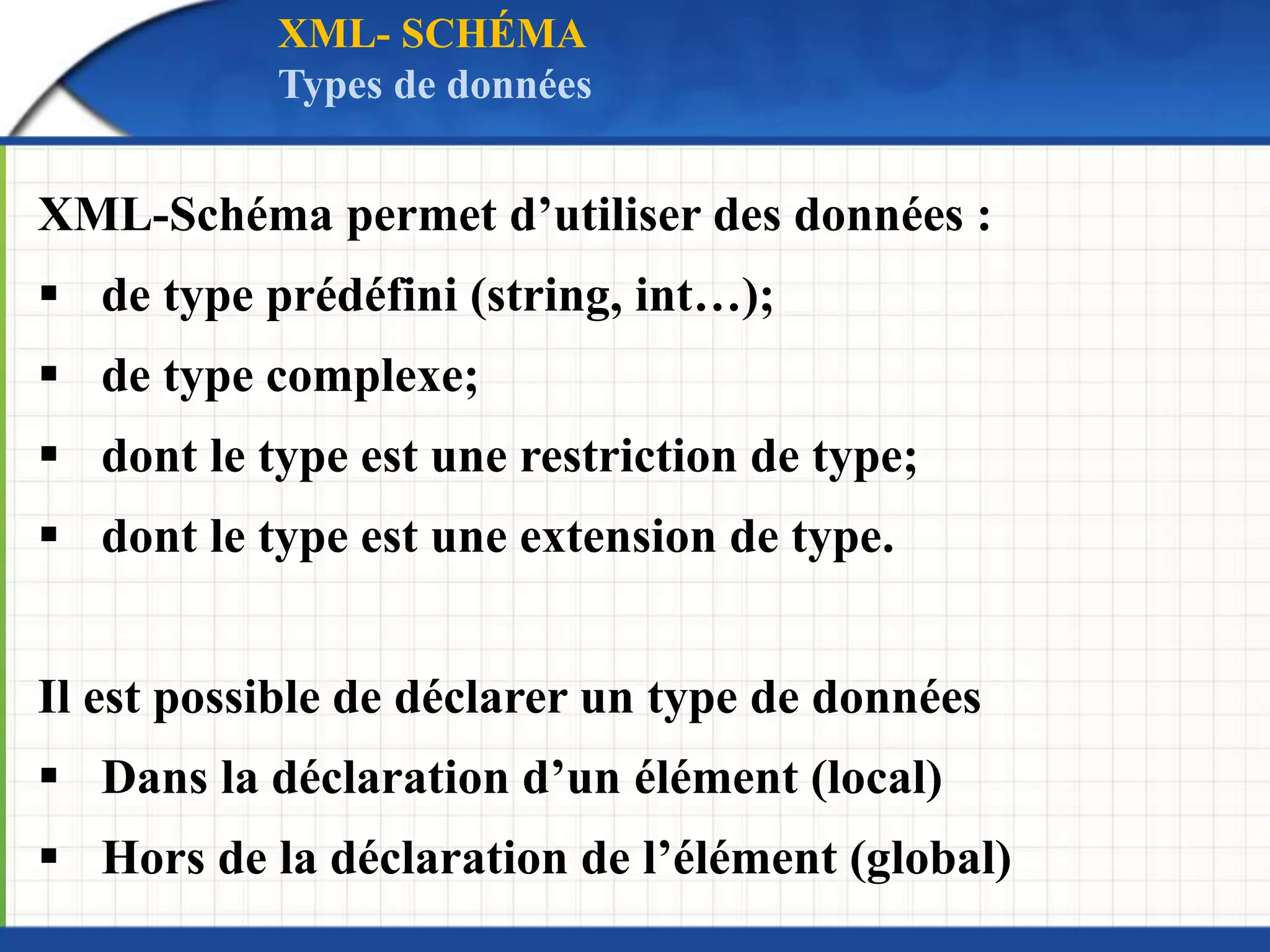

7. XML-Schéma permet d’utiliser des données :
 de type prédéfini (string, int…);
 de type complexe;
 dont le type est une restriction de type;
 dont le type est une extension de type.
Il est possible de déclarer un type de données
 Dans la déclaration d’un élément (local)
 Hors de la déclaration de l’élément (global)
XML- SCHÉMA
Types de données

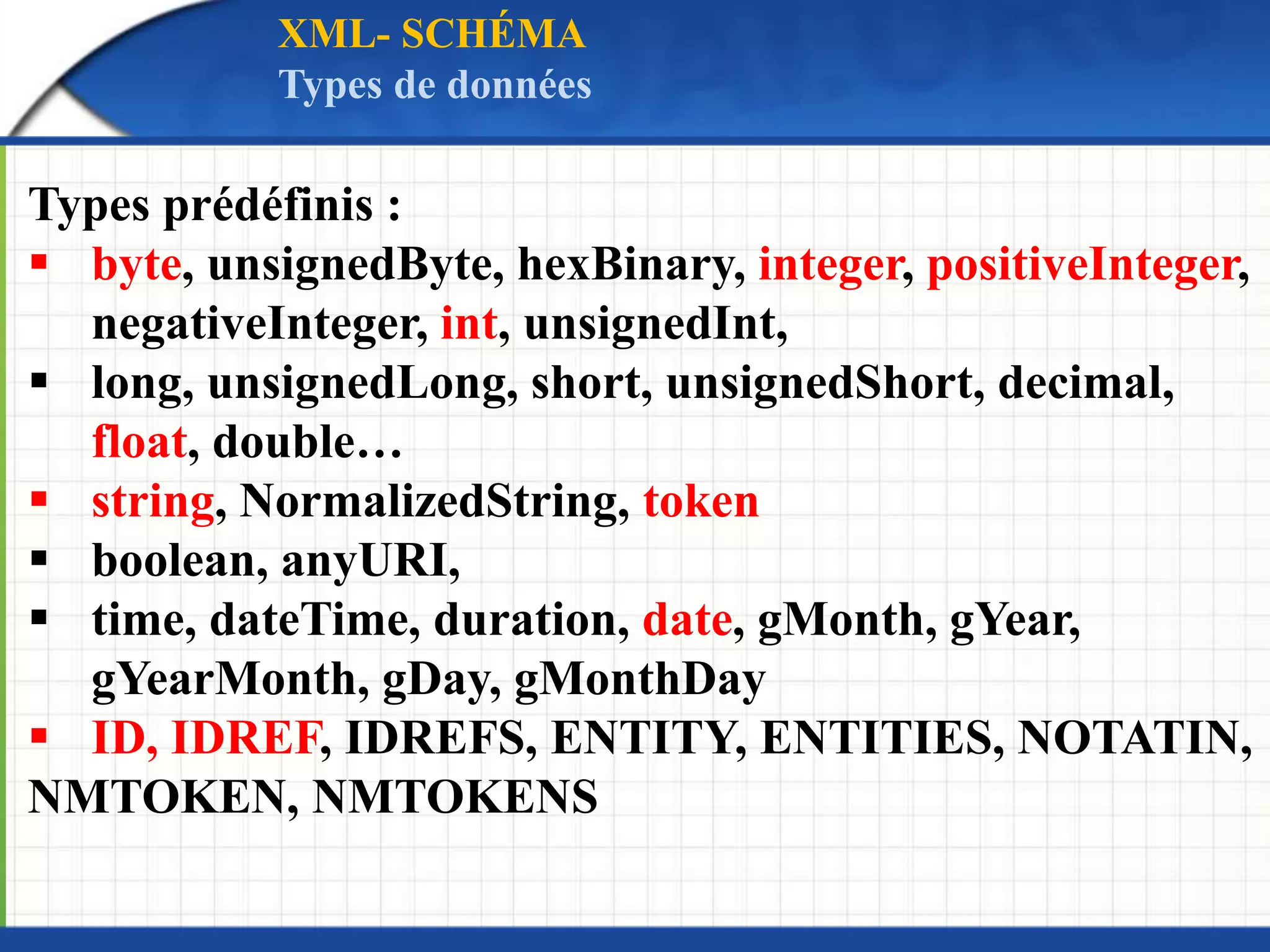

8. Types prédéfinis :
 byte, unsignedByte, hexBinary, integer, positiveInteger,
negativeInteger, int, unsignedInt,
 long, unsignedLong, short, unsignedShort, decimal,
float, double…
 string, NormalizedString, token
 boolean, anyURI,
 time, dateTime, duration, date, gMonth, gYear,
gYearMonth, gDay, gMonthDay
 ID, IDREF, IDREFS, ENTITY, ENTITIES, NOTATIN,
NMTOKEN, NMTOKENS
XML- SCHÉMA
Types de données

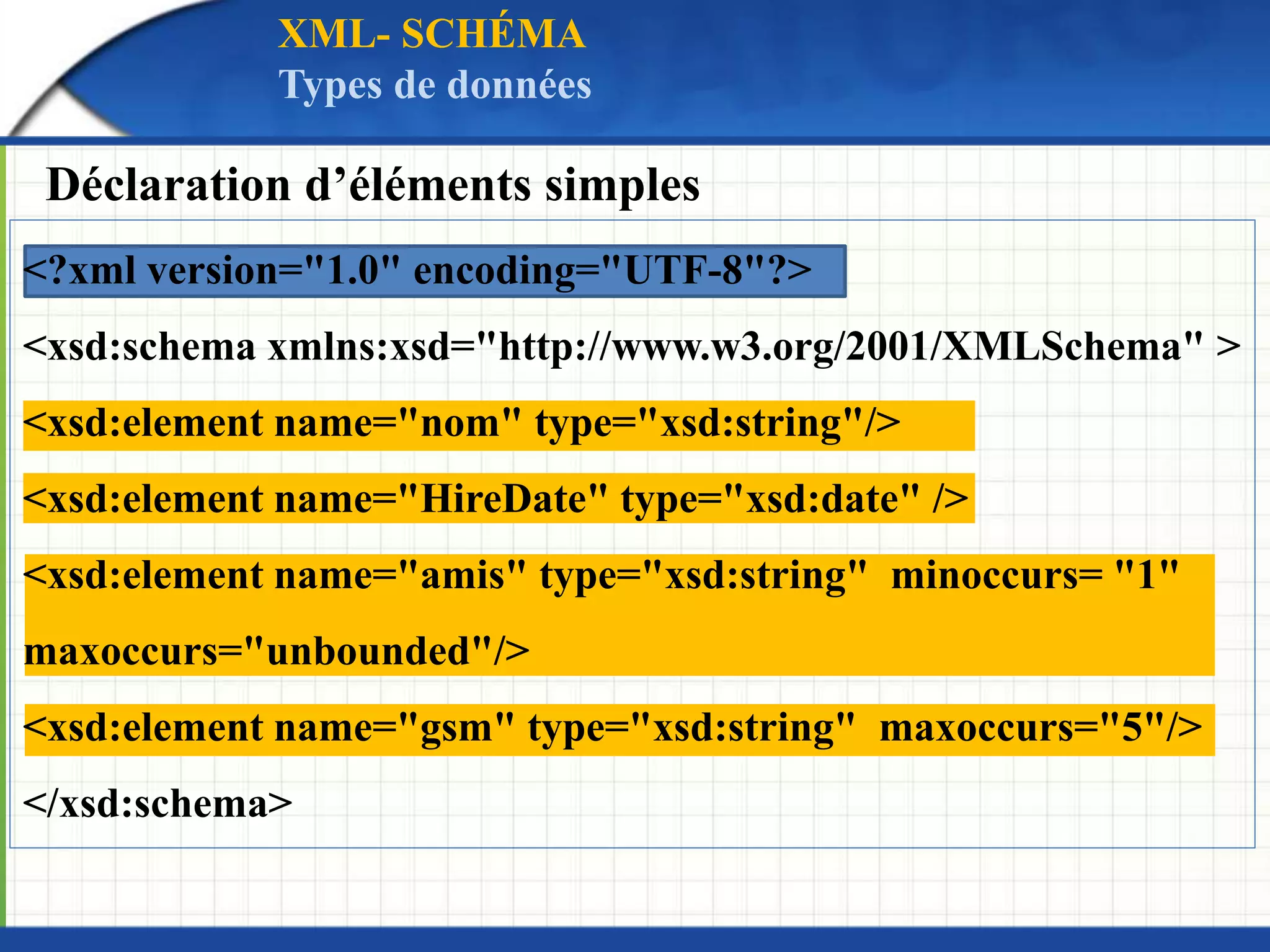

9. Déclaration d’éléments simples
XML- SCHÉMA
Types de données
<?xml version="1.0" encoding="UTF-8"?>
<xsd:schema xmlns:xsd="http://www.w3.org/2001/XMLSchema" >
<xsd:element name="nom" type="xsd:string"/>
<xsd:element name="HireDate" type="xsd:date" />
<xsd:element name="amis" type="xsd:string" minoccurs= "1"
maxoccurs="unbounded"/>
<xsd:element name="gsm" type="xsd:string" maxoccurs="5"/>
</xsd:schema>

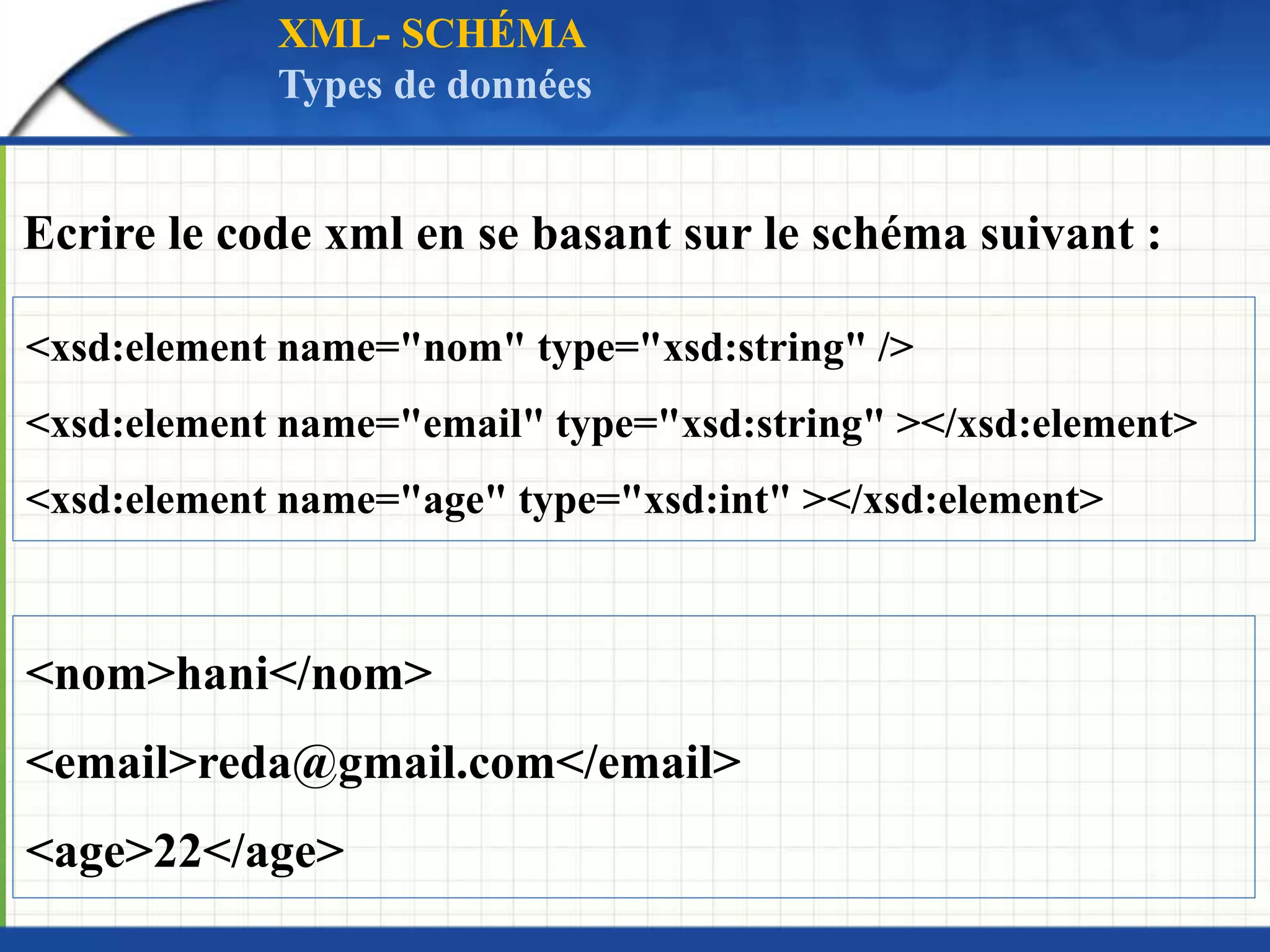

10. Ecrire le code xml en se basant sur le schéma suivant :
<nom>hani</nom>
<email>reda@gmail.com</email>
<age>22</age>
<xsd:element name="nom" type="xsd:string" />
<xsd:element name="email" type="xsd:string" ></xsd:element>
<xsd:element name="age" type="xsd:int" ></xsd:element>
XML- SCHÉMA
Types de données

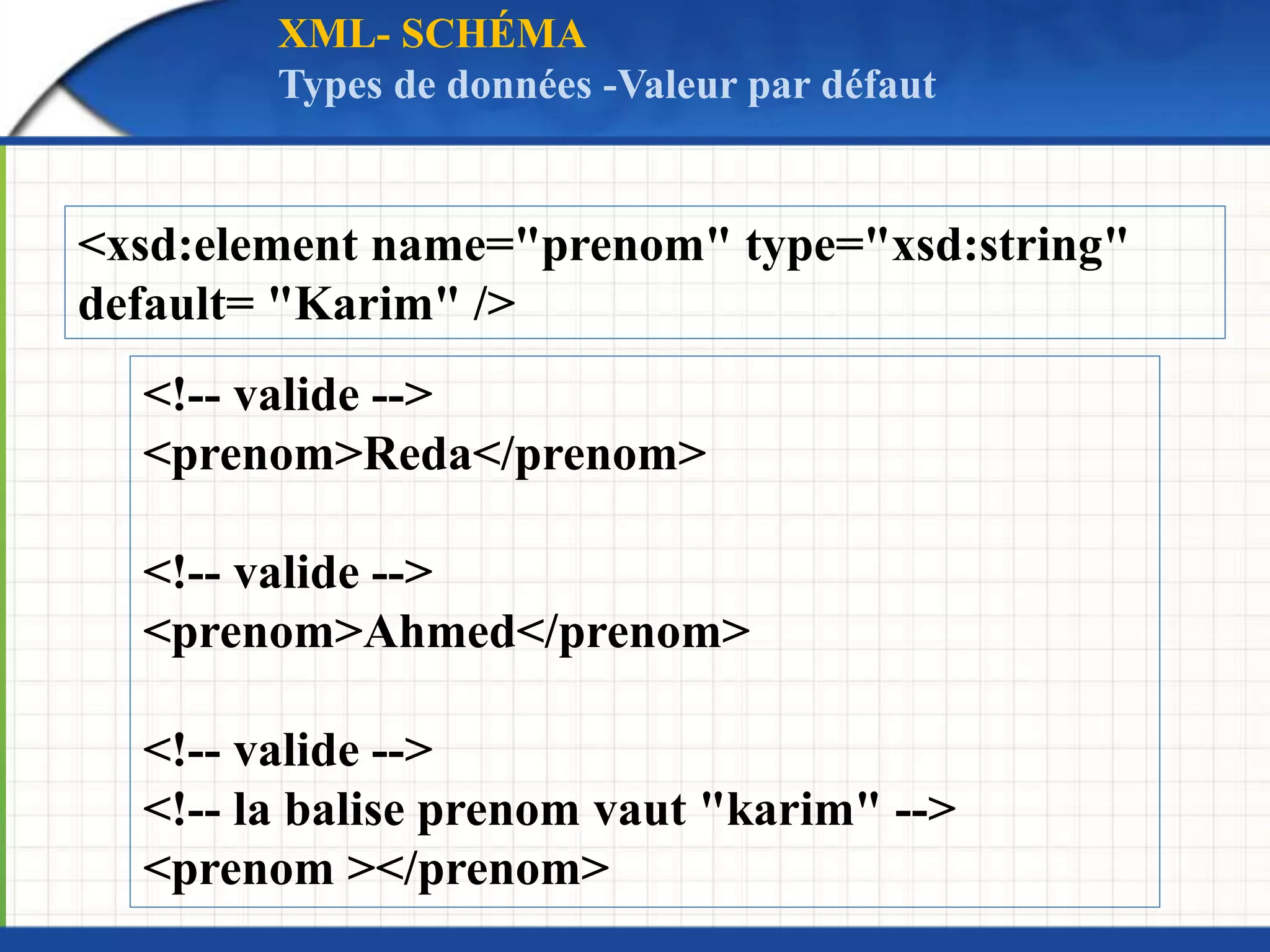

11. <xsd:element name="prenom" type="xsd:string"
default= "Karim" />
<!-- valide -->
<prenom>Reda</prenom>
<!-- valide -->
<prenom>Ahmed</prenom>
<!-- valide -->
<!-- la balise prenom vaut "karim" -->
<prenom ></prenom>
XML- SCHÉMA
Types de données -Valeur par défaut

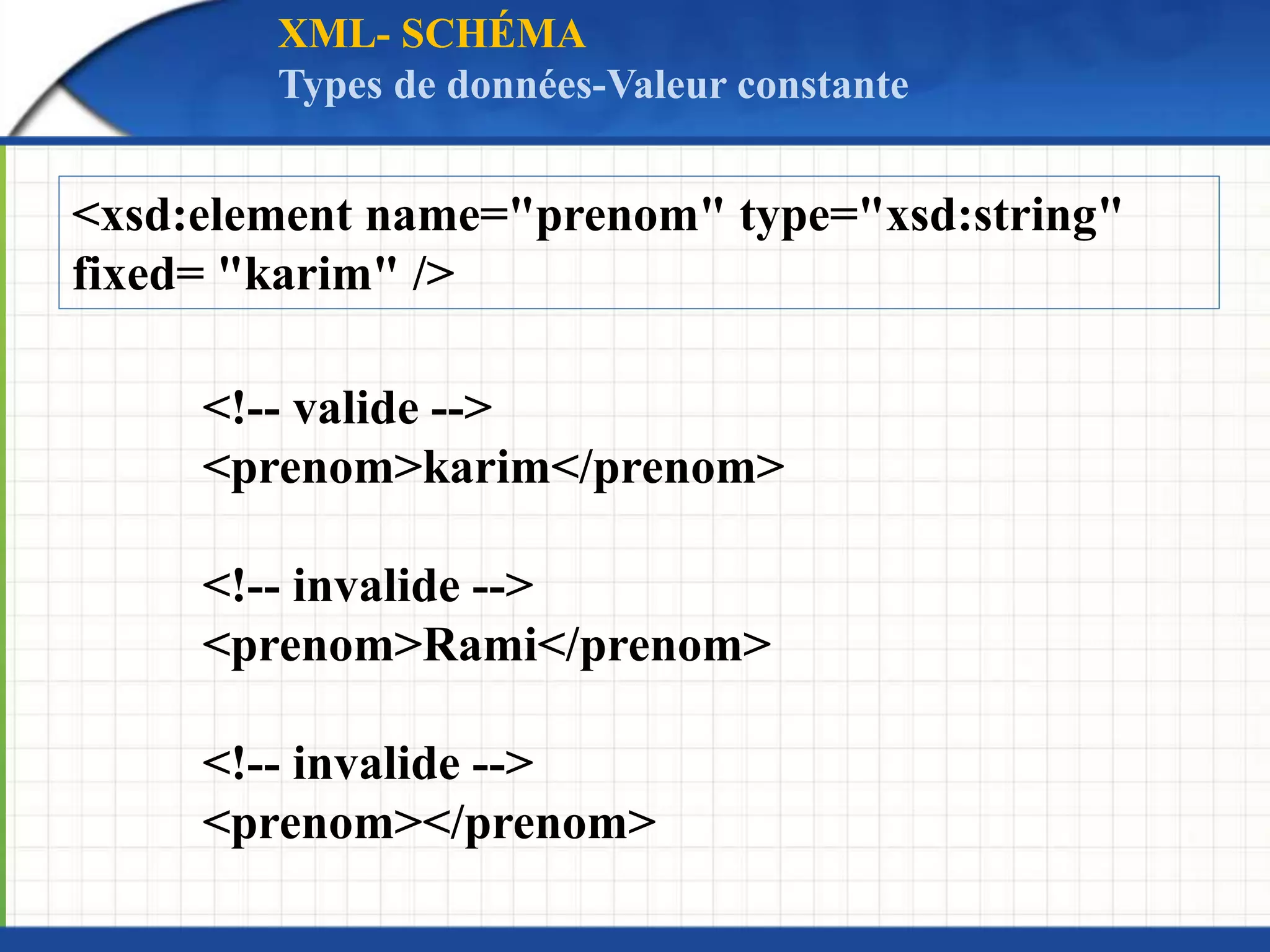

12. <xsd:element name="prenom" type="xsd:string"
fixed= "karim" />
<!-- valide -->
<prenom>karim</prenom>
<!-- invalide -->
<prenom>Rami</prenom>
<!-- invalide -->
<prenom></prenom>
XML- SCHÉMA
Types de données-Valeur constante

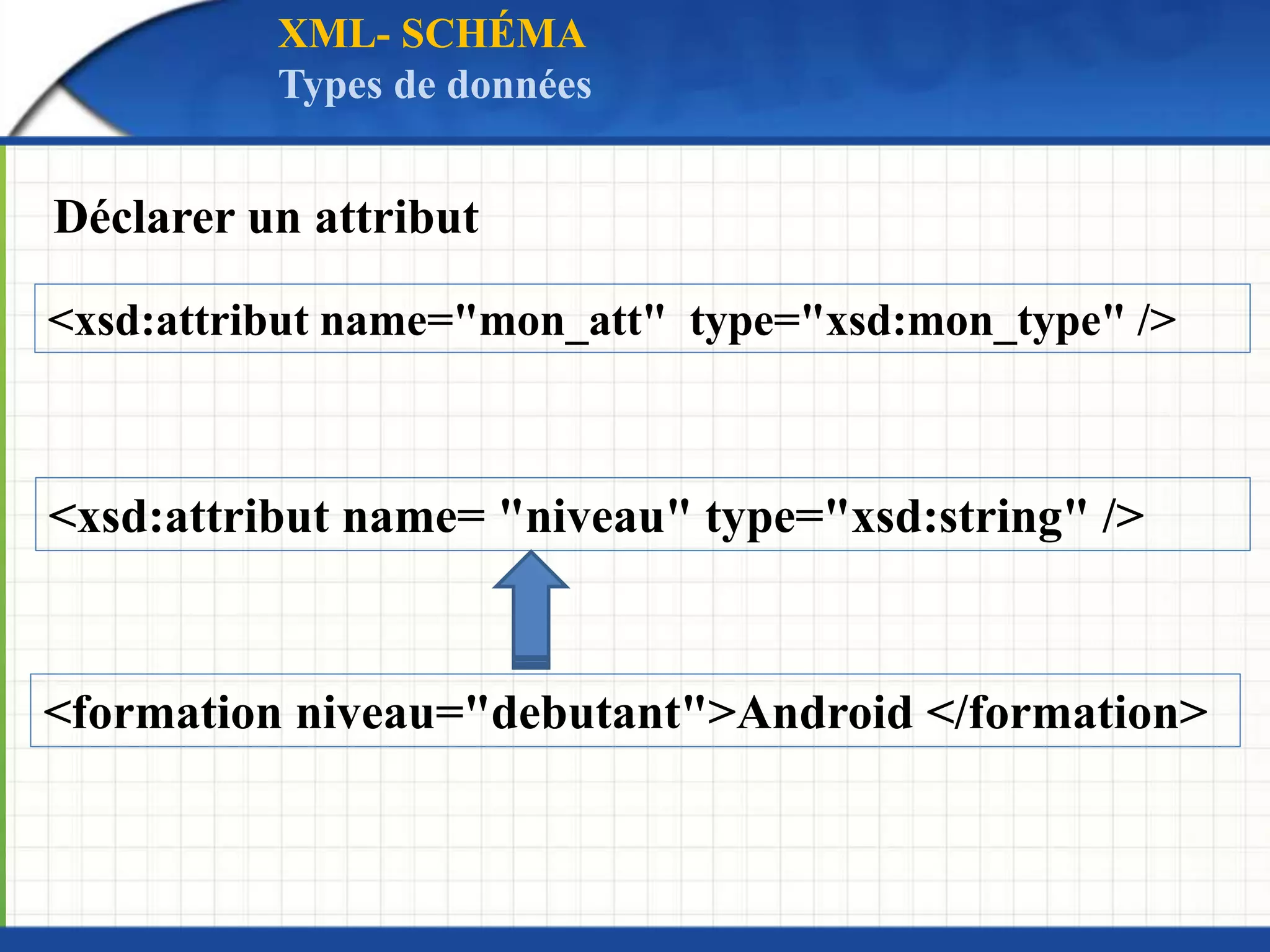

13. Déclarer un attribut
<xsd:attribut name="mon_att" type="xsd:mon_type" />
<formation niveau="debutant">Android </formation>
<xsd:attribut name= "niveau" type="xsd:string" />
XML- SCHÉMA
Types de données

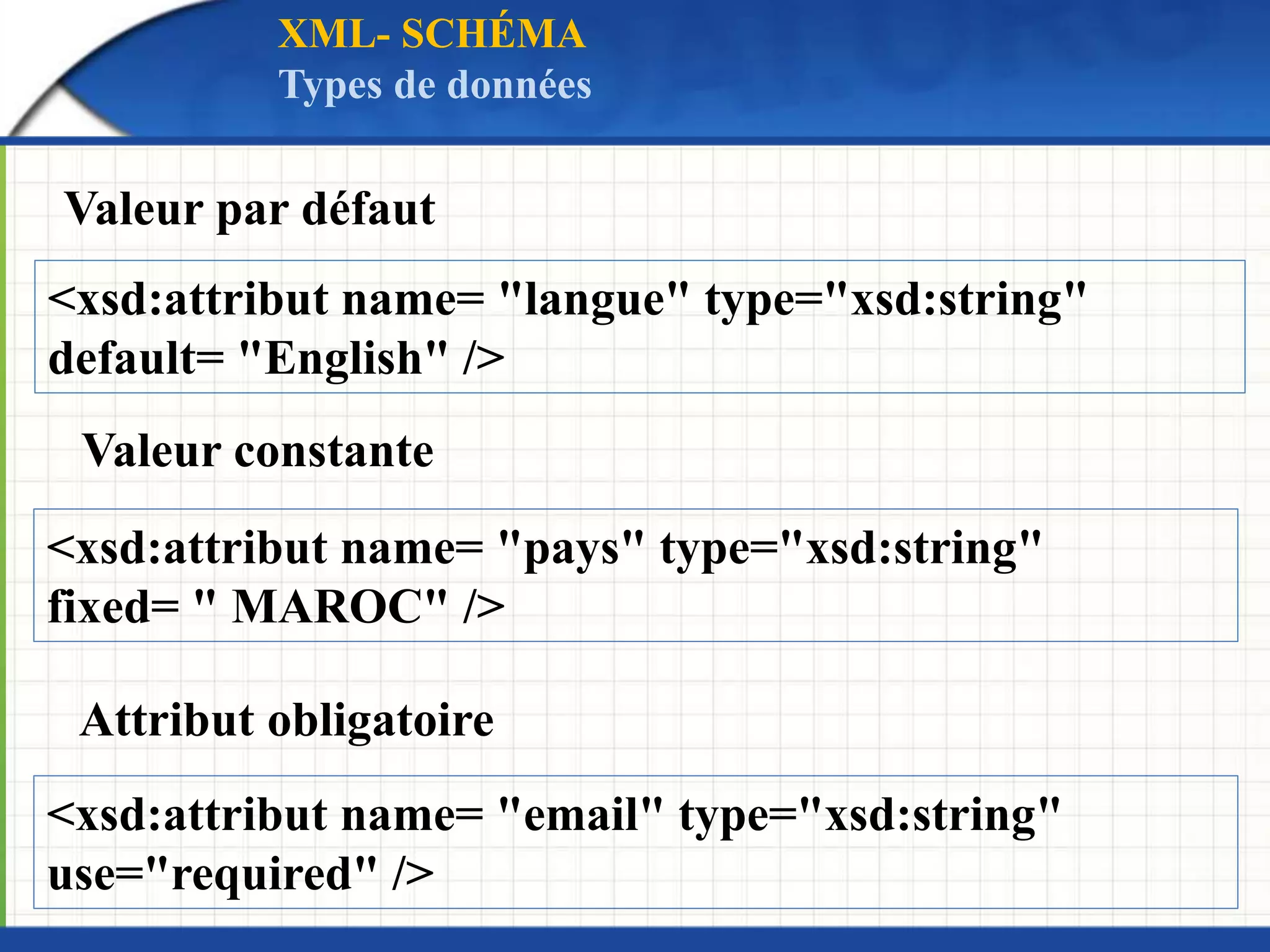

14. <xsd:attribut name= "langue" type="xsd:string"
default= "English" />
<xsd:attribut name= "pays" type="xsd:string"
fixed= " MAROC" />
Attribut obligatoire
<xsd:attribut name= "email" type="xsd:string"
use="required" />
Valeur constante
Valeur par défaut
XML- SCHÉMA
Types de données

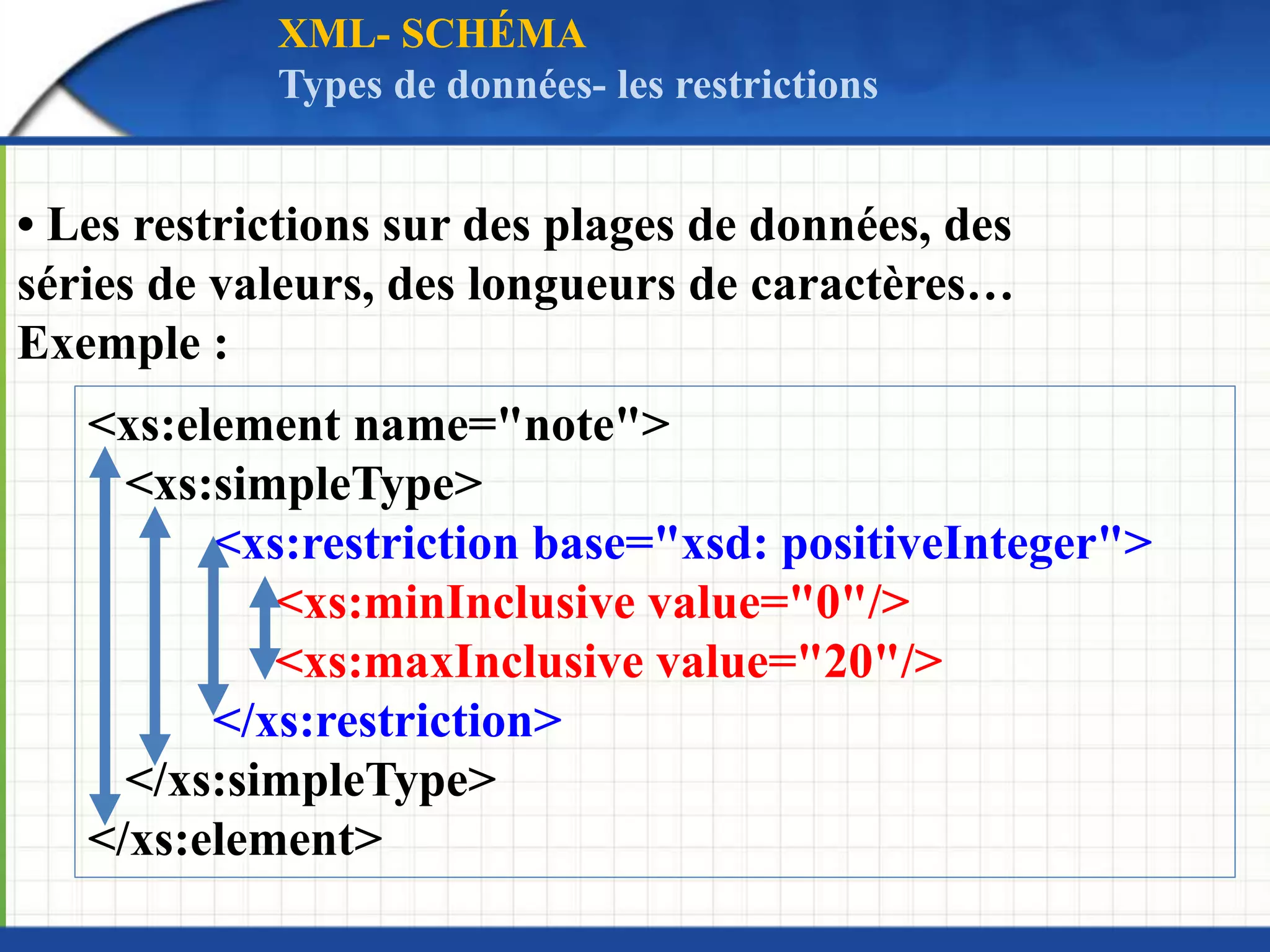

15. • Les restrictions sur des plages de données, des
séries de valeurs, des longueurs de caractères…
Exemple :
<xs:element name="note">
<xs:simpleType>
<xs:restriction base="xsd: positiveInteger">
<xs:minInclusive value="0"/>
<xs:maxInclusive value="20"/>
</xs:restriction>
</xs:simpleType>
</xs:element>
XML- SCHÉMA
Types de données- les restrictions

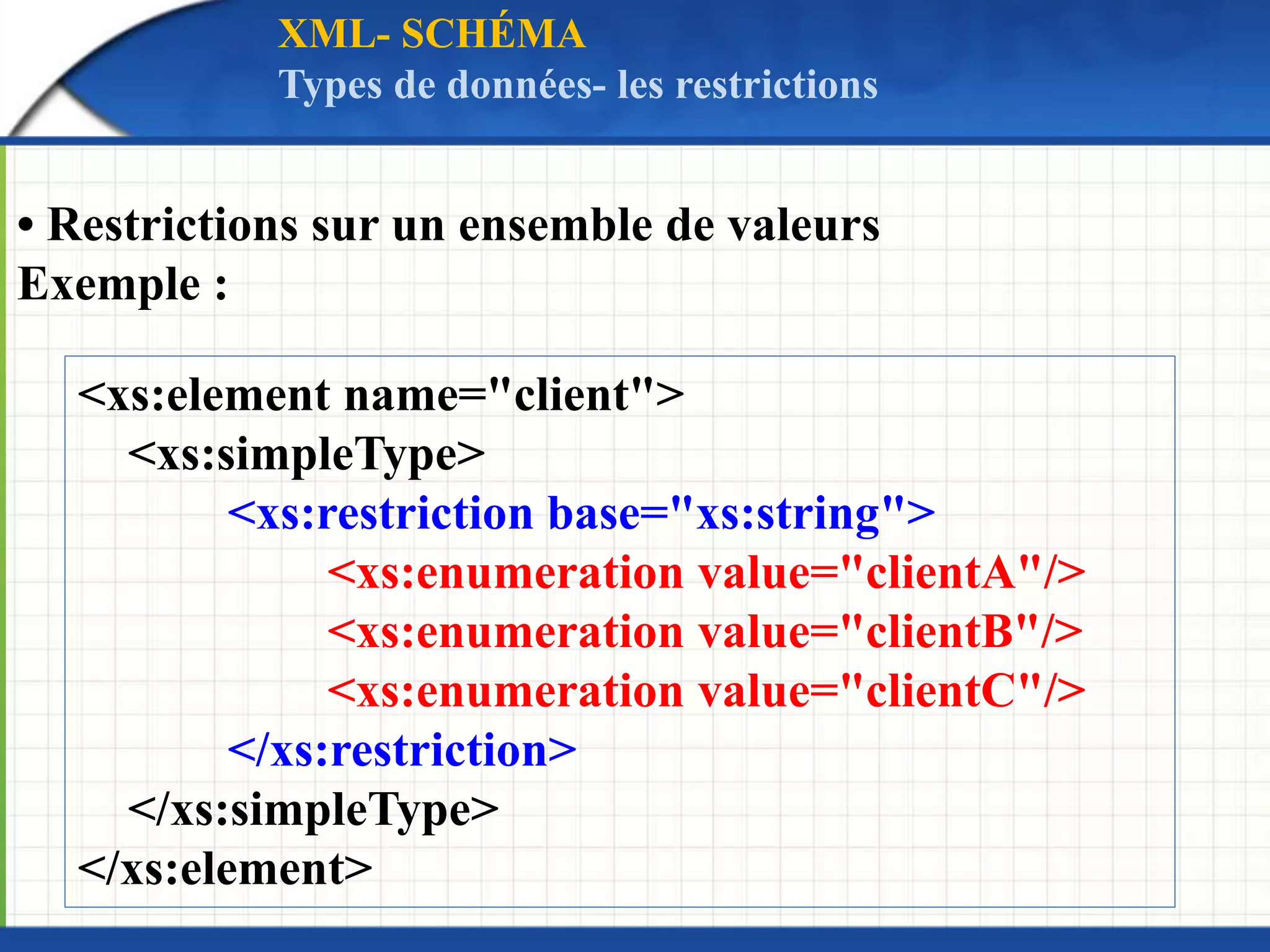

16. • Restrictions sur un ensemble de valeurs
Exemple :
<xs:element name="client">
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:enumeration value="clientA"/>
<xs:enumeration value="clientB"/>
<xs:enumeration value="clientC"/>
</xs:restriction>
</xs:simpleType>
</xs:element>
XML- SCHÉMA
Types de données- les restrictions

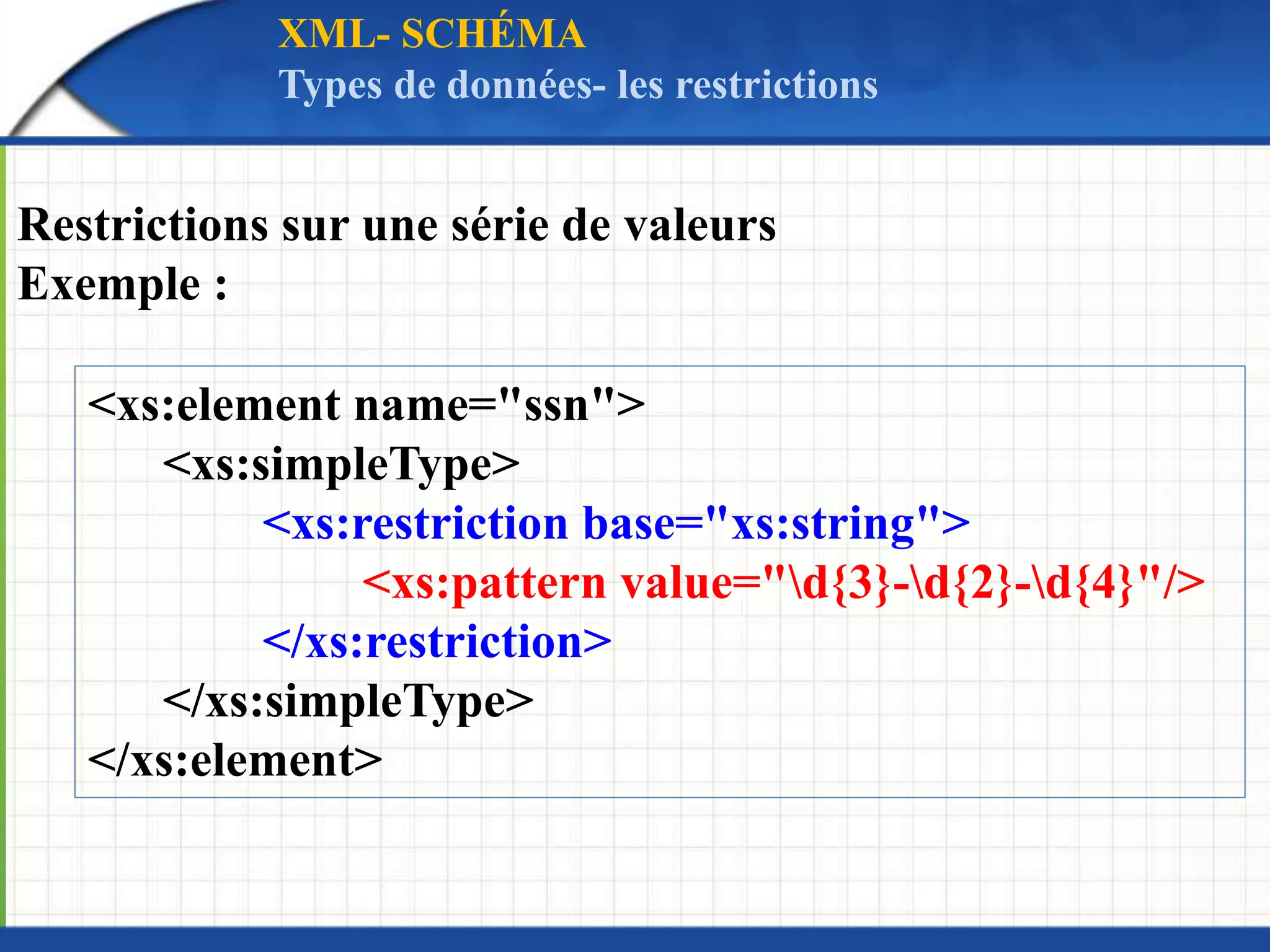

17. Restrictions sur une série de valeurs
Exemple :
<xs:element name="ssn">
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:pattern value="d{3}-d{2}-d{4}"/>
</xs:restriction>
</xs:simpleType>
</xs:element>
XML- SCHÉMA
Types de données- les restrictions

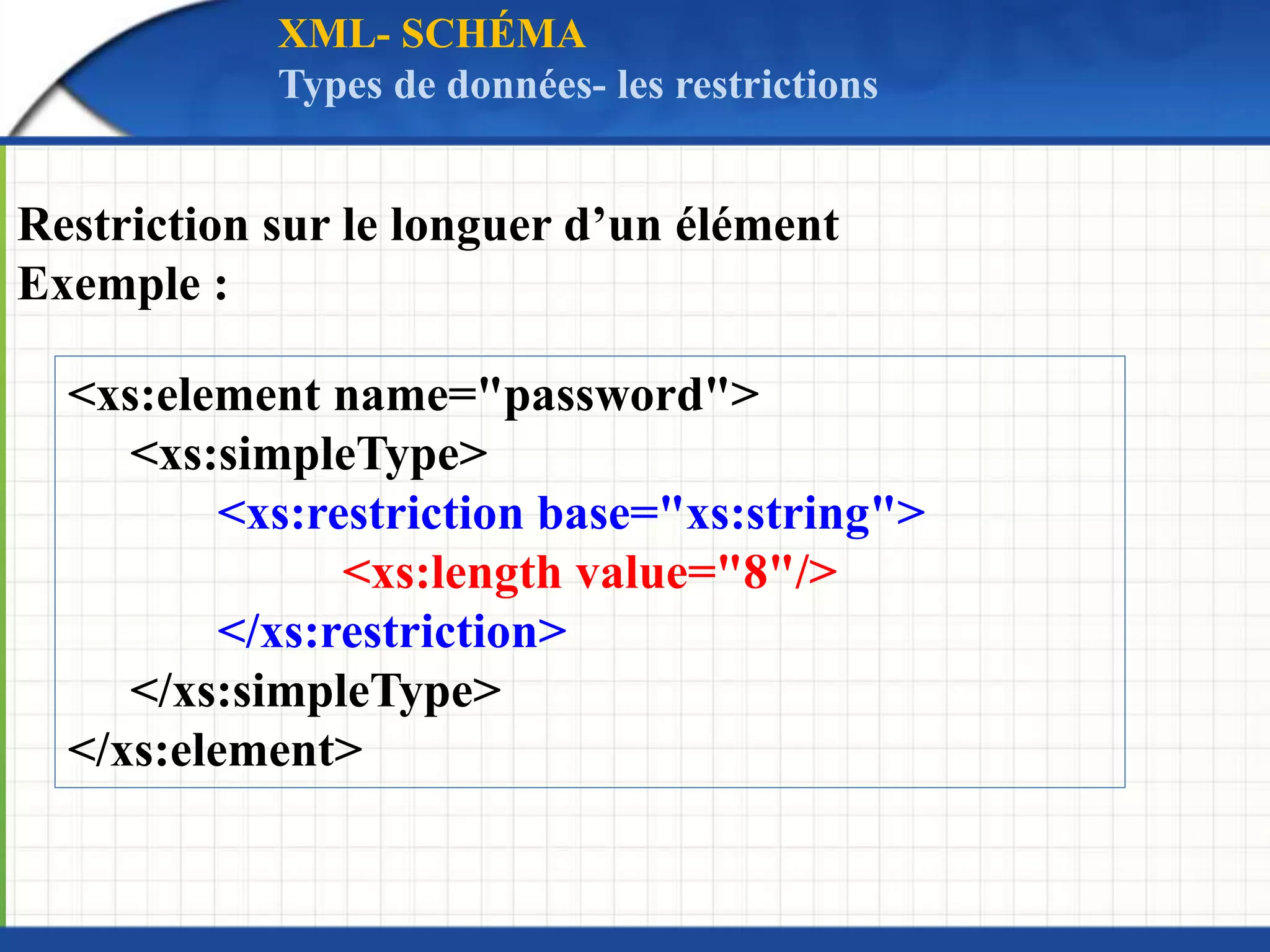

18. Restriction sur le longuer d’un élément
Exemple :
<xs:element name="password">
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:length value="8"/>
</xs:restriction>
</xs:simpleType>
</xs:element>
XML- SCHÉMA
Types de données- les restrictions

19. 19
XML- SCHÉMA

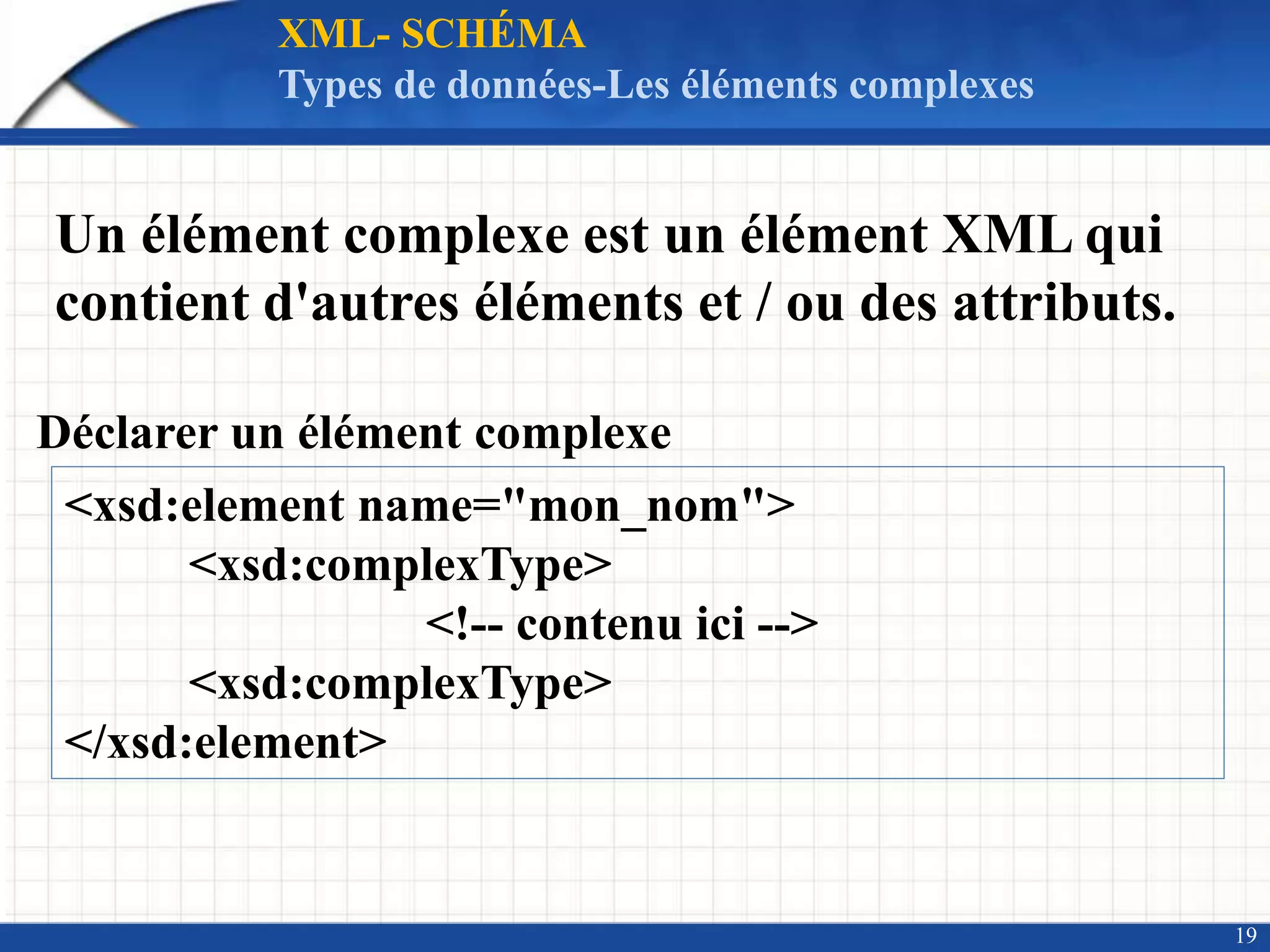

Types de données-Les éléments complexes
Un élément complexe est un élément XML qui
contient d'autres éléments et / ou des attributs.
Déclarer un élément complexe
<xsd:element name="mon_nom">
<xsd:complexType>
<!-- contenu ici -->
<xsd:complexType>
</xsd:element>

20. 20

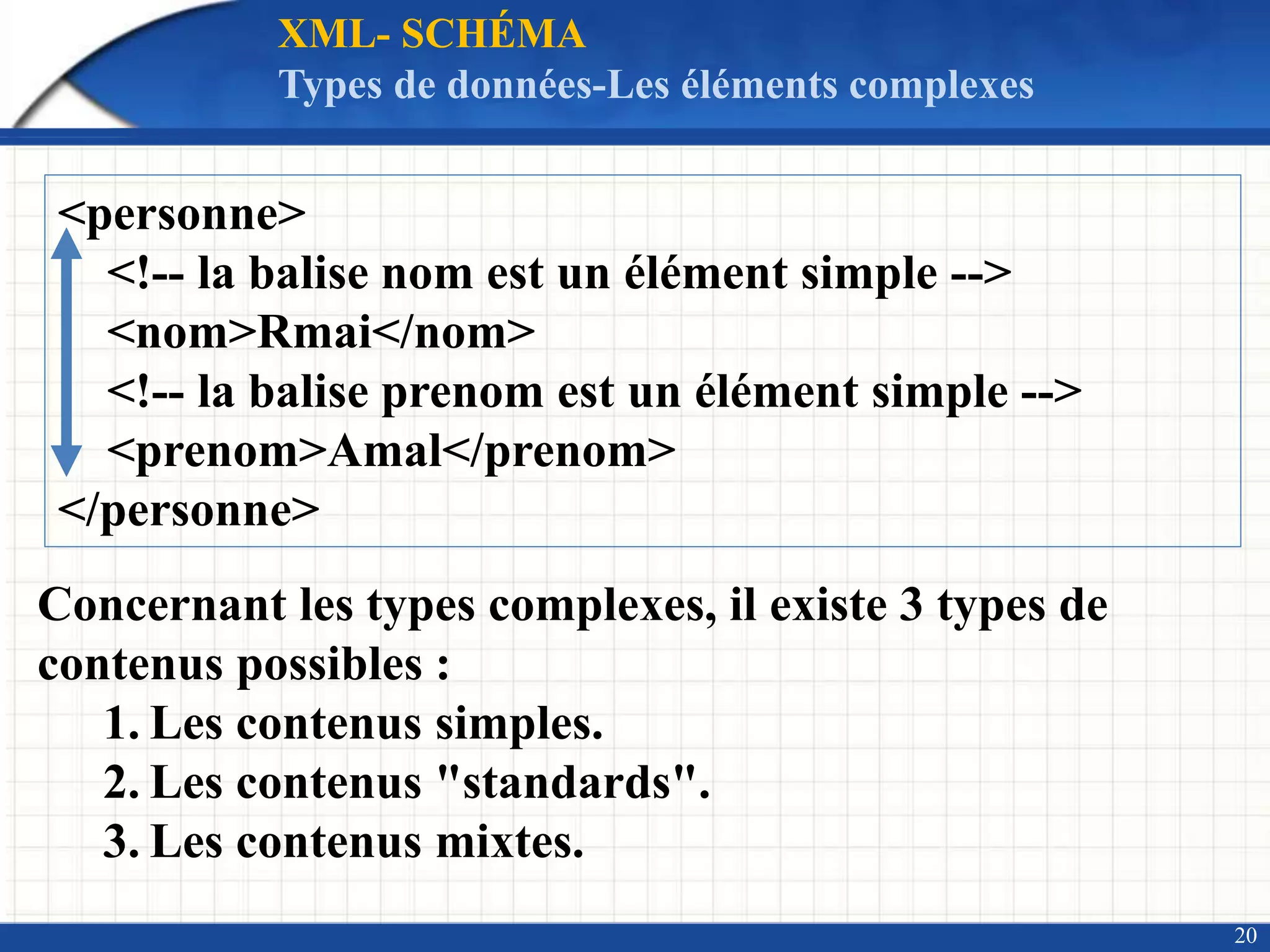

Concernant les types complexes, il existe 3 types de
contenus possibles :
1. Les contenus simples.
2. Les contenus "standards".
3. Les contenus mixtes.
XML- SCHÉMA
Types de données-Les éléments complexes
<personne>
<!-- la balise nom est un élément simple -->
<nom>Rmai</nom>
<!-- la balise prenom est un élément simple -->
<prenom>Amal</prenom>
</personne>

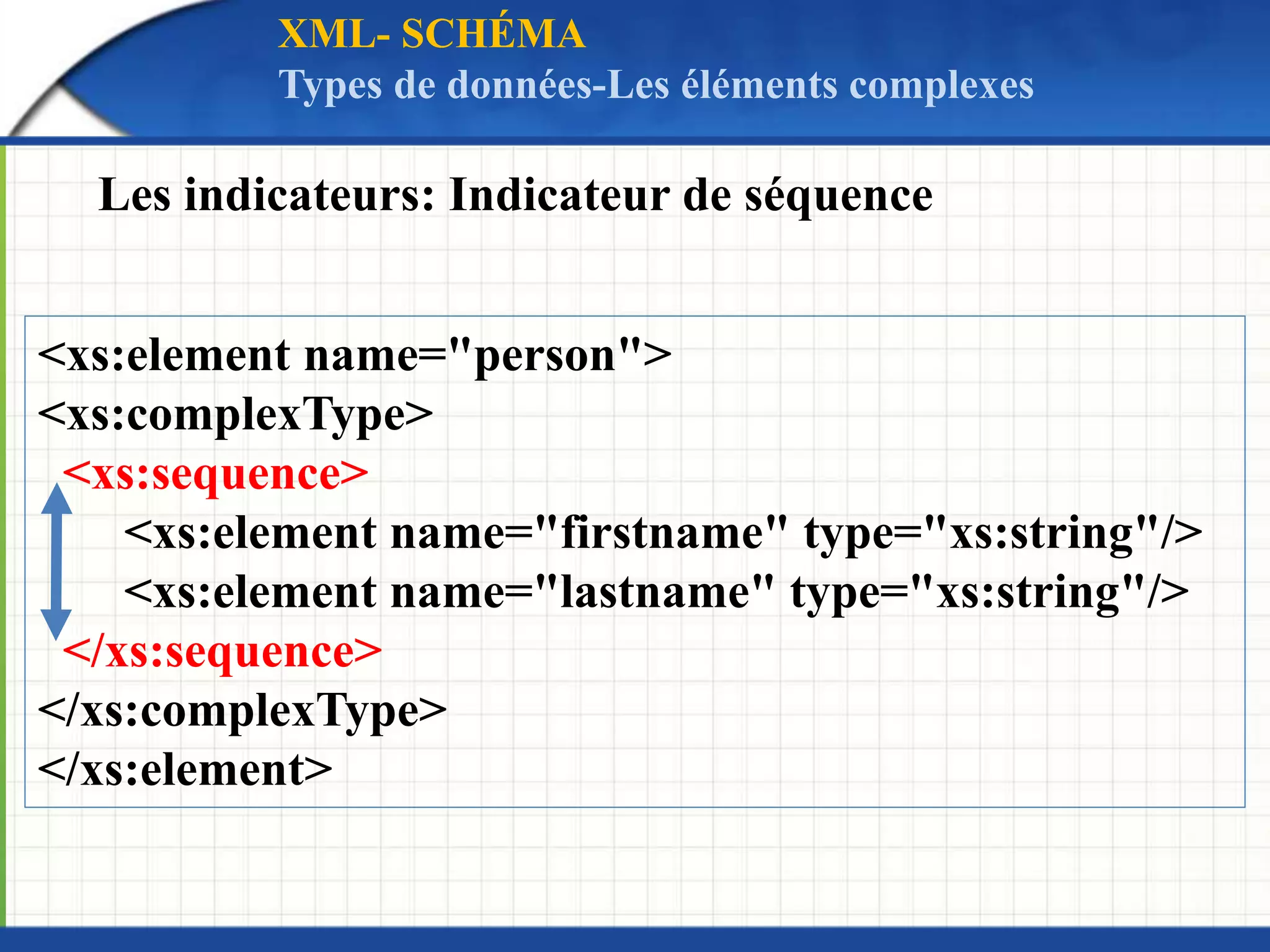

21. <xs:element name="person">
<xs:complexType>
<xs:sequence>
<xs:element name="firstname" type="xs:string"/>
<xs:element name="lastname" type="xs:string"/>
</xs:sequence>
</xs:complexType>
</xs:element>
XML- SCHÉMA
Types de données-Les éléments complexes
Les indicateurs: Indicateur de séquence

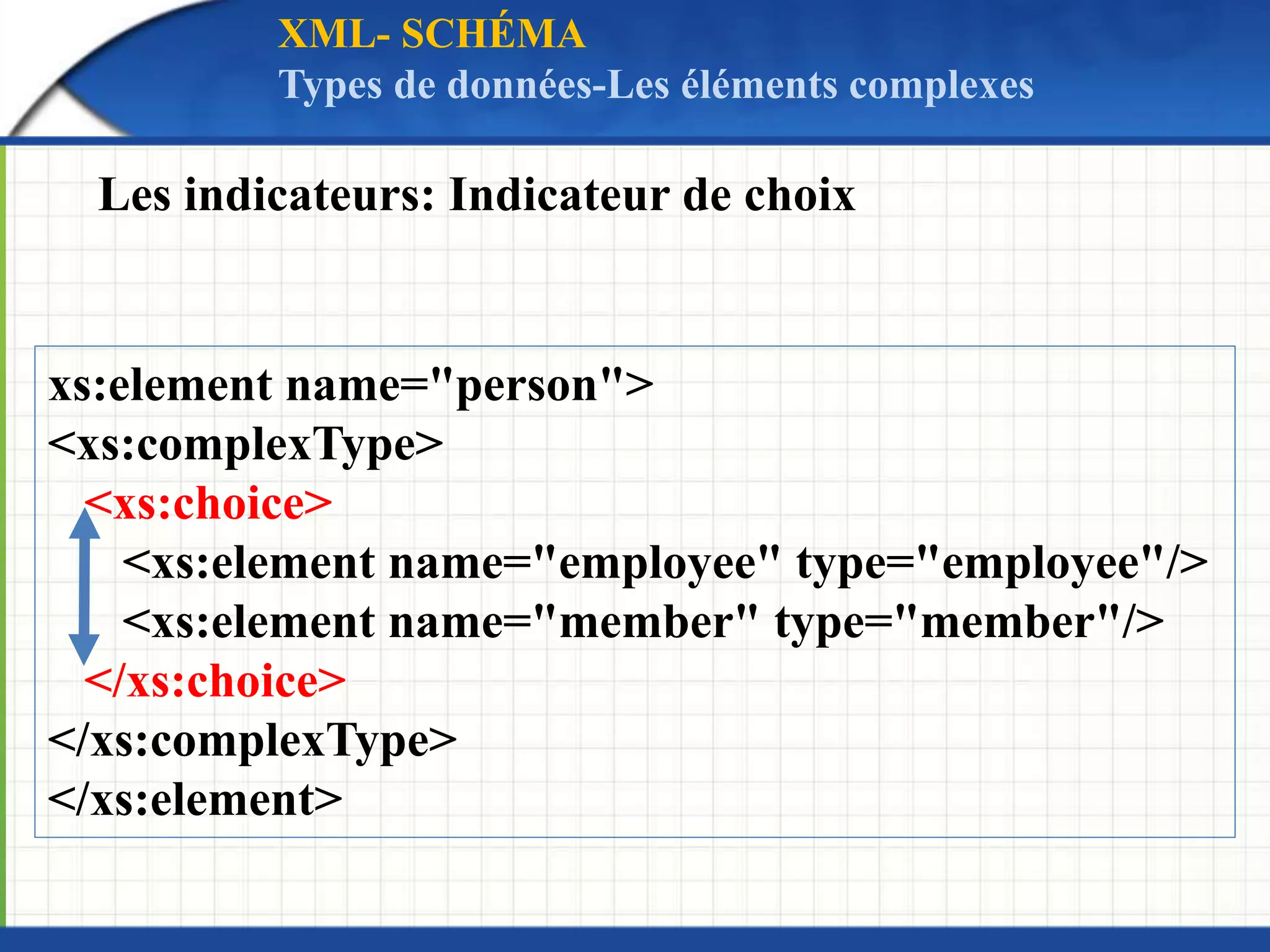

22. Les indicateurs: Indicateur de choix
xs:element name="person">
<xs:complexType>
<xs:choice>
<xs:element name="employee" type="employee"/>
<xs:element name="member" type="member"/>
</xs:choice>
</xs:complexType>
</xs:element>
XML- SCHÉMA
Types de données-Les éléments complexes

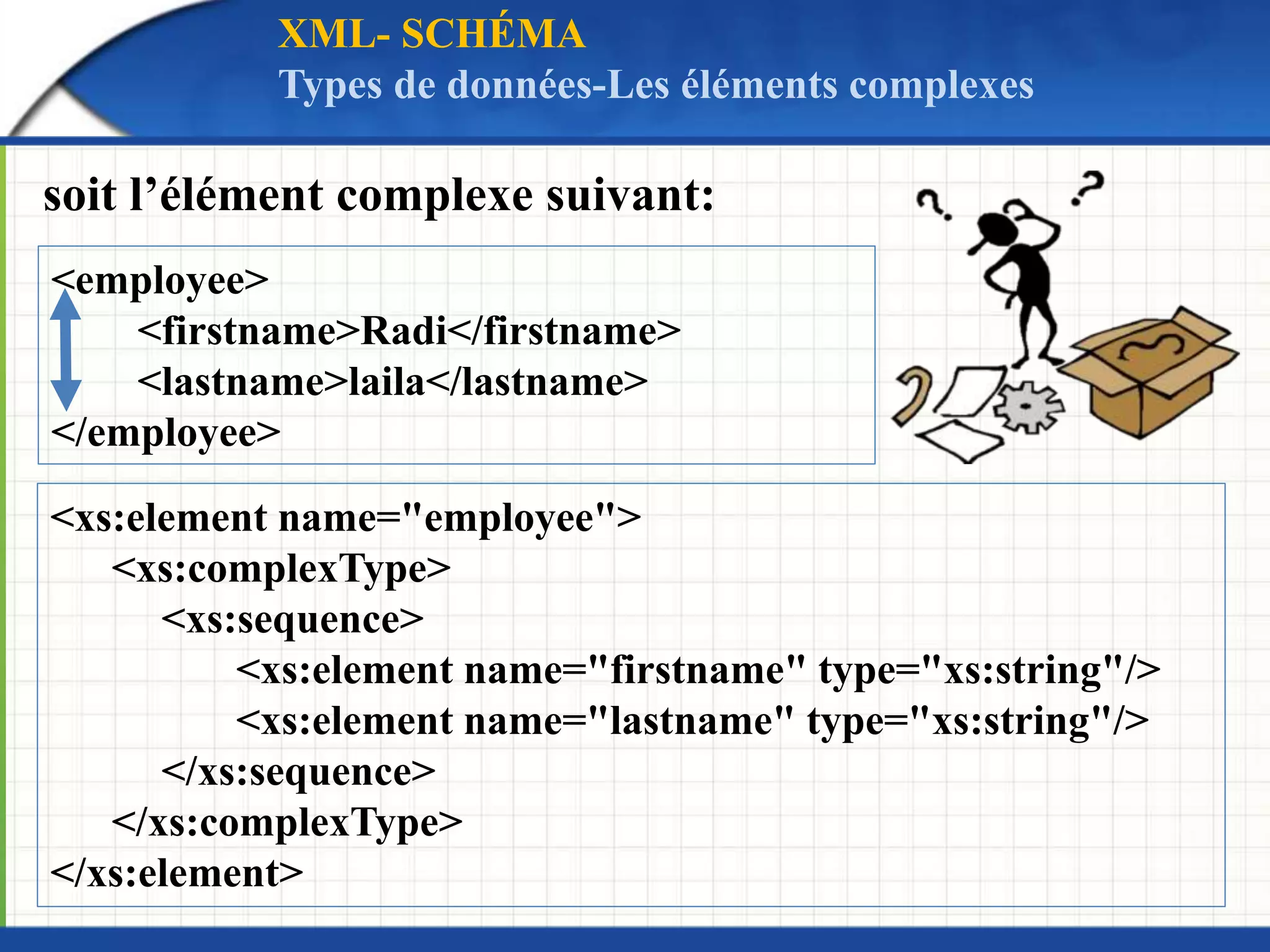

23. soit l’élément complexe suivant:
XML- SCHÉMA
Types de données-Les éléments complexes
<xs:element name="employee">
<xs:complexType>
<xs:sequence>
<xs:element name="firstname" type="xs:string"/>
<xs:element name="lastname" type="xs:string"/>
</xs:sequence>
</xs:complexType>
</xs:element>
<employee>
<firstname>Radi</firstname>
<lastname>laila</lastname>
</employee>

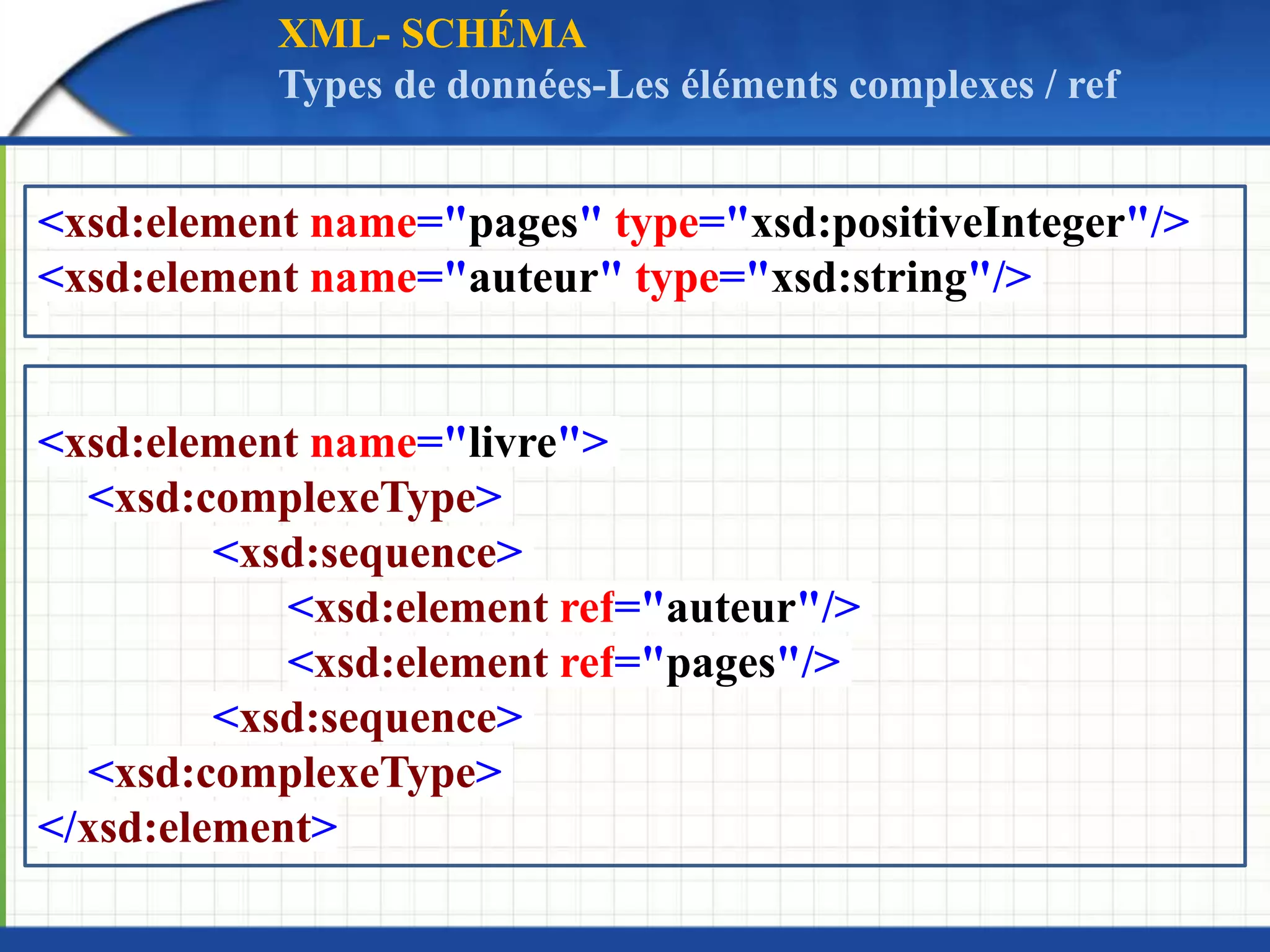

24. <xsd:element name="pages" type="xsd:positiveInteger"/>
<xsd:element name="auteur" type="xsd:string"/>
<xsd:element name="livre">
<xsd:complexeType>
<xsd:sequence>
<xsd:element ref="auteur"/>
<xsd:element ref="pages"/>
<xsd:sequence>
<xsd:complexeType>
</xsd:element>
XML- SCHÉMA
Types de données-Les éléments complexes / ref

25. 25

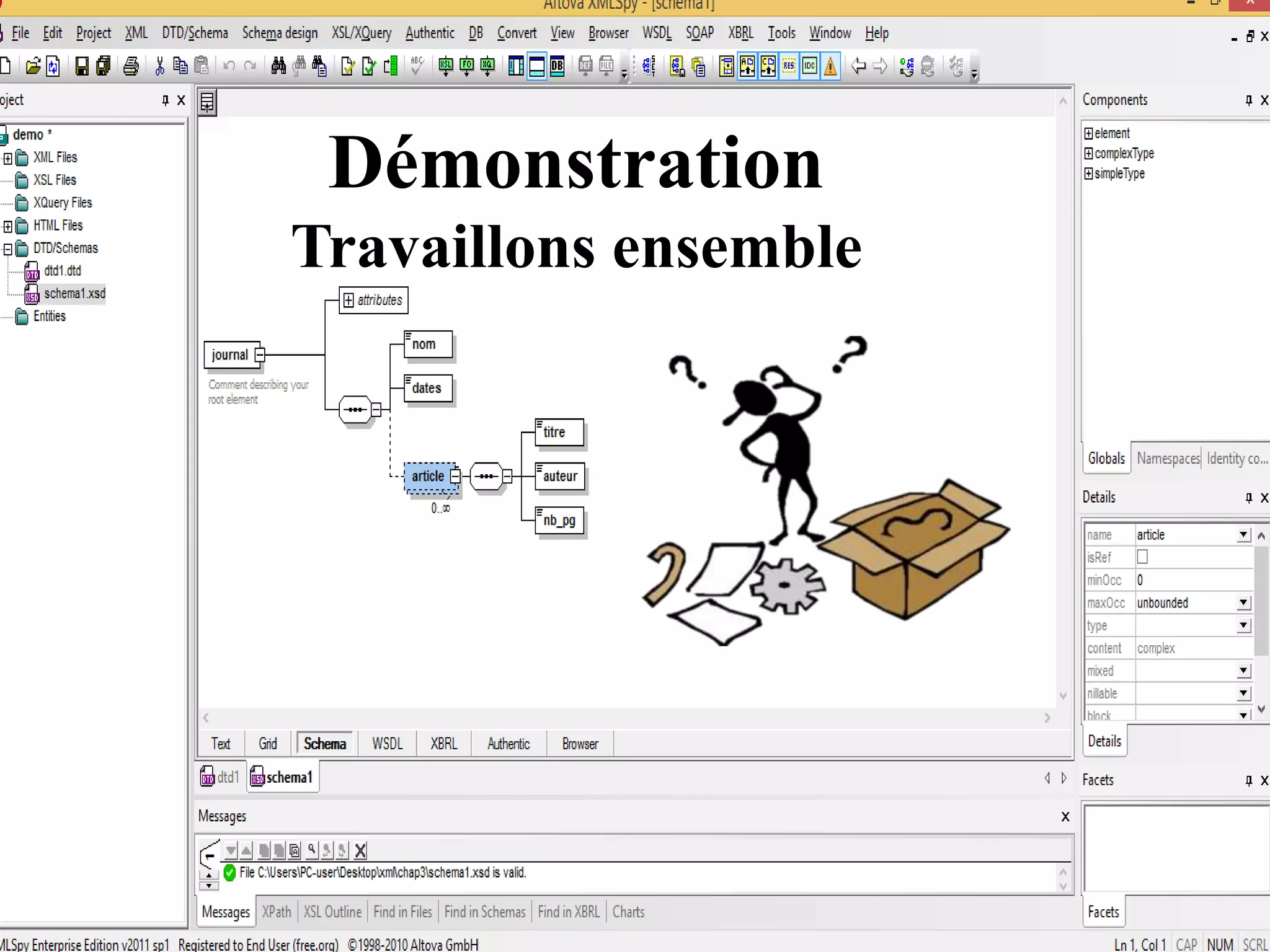

Démonstration
Travaillons ensemble
