La précontrainte dans les
ouvrages d’art

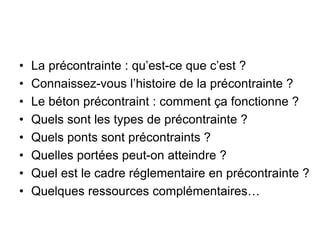

• La précontrainte : qu’est-ce que c’est ?
• Connaissez-vous l’histoire de la précontrainte ?
• Le béton précontraint : comment ça fonctionne ?
• Quels sont les types de précontrainte ?
• Quels ponts sont précontraints ?
• Quelles portées peut-on atteindre ?
• Quel est le cadre réglementaire en précontrainte ?
• Quelques ressources complémentaires…

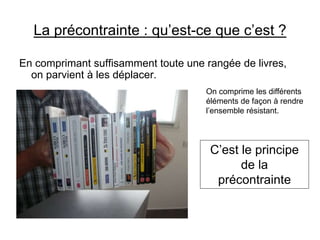

La précontrainte : qu’est-ce que c’est ?
En comprimant suffisamment toute une rangée de livres,
on parvient à les déplacer.
C’est le principe
de la
précontrainte
On comprime les différents
éléments de façon à rendre
l’ensemble résistant.
Un petit peu d’histoire…

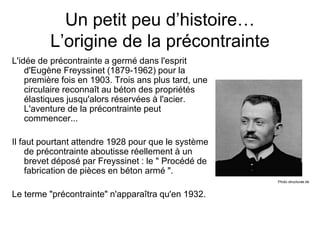

L’origine de la précontrainte
L'idée de précontrainte a germé dans l'esprit
d'Eugène Freyssinet (1879-1962) pour la
première fois en 1903. Trois ans plus tard, une
circulaire reconnaît au béton des propriétés
élastiques jusqu'alors réservées à l'acier.
L'aventure de la précontrainte peut
commencer...
Il faut pourtant attendre 1928 pour que le système
de précontrainte aboutisse réellement à un
brevet déposé par Freyssinet : le " Procédé de
fabrication de pièces en béton armé ".
Le terme "précontrainte" n'apparaîtra qu'en 1932.
Photo structurae.de

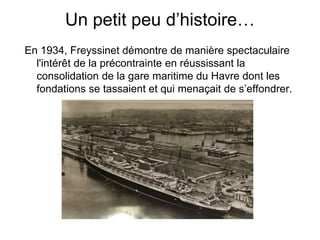

Un petit peu d’histoire…
En 1934, Freyssinet démontre de manière spectaculaire
l'intérêt de la précontrainte en réussissant la
consolidation de la gare maritime du Havre dont les
fondations se tassaient et qui menaçait de s’effondrer.
Un petit peu d’histoire…

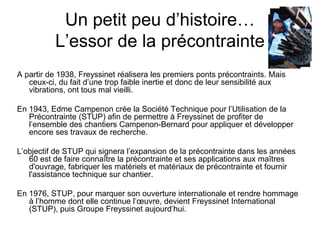

L’essor de la précontrainte
A partir de 1938, Freyssinet réalisera les premiers ponts précontraints. Mais
ceux-ci, du fait d’une trop faible inertie et donc de leur sensibilité aux
vibrations, ont tous mal vieilli.
En 1943, Edme Campenon crée la Société Technique pour l’Utilisation de la
Précontrainte (STUP) afin de permettre à Freyssinet de profiter de
l’ensemble des chantiers Campenon-Bernard pour appliquer et développer
encore ses travaux de recherche.
L’objectif de STUP qui signera l’expansion de la précontrainte dans les années
60 est de faire connaître la précontrainte et ses applications aux maîtres
d'ouvrage, fabriquer les matériels et matériaux de précontrainte et fournir
l'assistance technique sur chantier.
En 1976, STUP, pour marquer son ouverture internationale et rendre hommage
à l’homme dont elle continue l’œuvre, devient Freyssinet International
(STUP), puis Groupe Freyssinet aujourd’hui.
Il s’agit donc de comprimer le béton suffisamment pour qu’en tous les
points de l’ouvrage, les compressions soient supérieures aux tractions
qui se développeront ultérieurement.
La compression préalable du béton est la « précontrainte ».
L’intensité de la précontrainte à mettre en œuvre dépend évidemment des
efforts de traction auxquels il faudra s’opposer.
Principe de fonctionnement du béton précontraint
« Le béton précontraint est un béton comprimé par des câbles tendus »
Simulation de comportement
d’un ouvrage en béton pur
Le béton est un matériau qui résiste bien à la compression, mais mal à la traction.

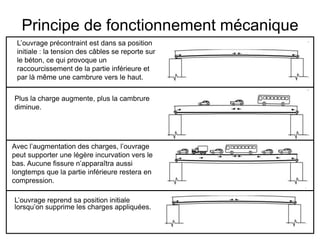

Principe de fonctionnement mécanique
L’ouvrage précontraint est dans sa position
initiale : la tension des câbles se reporte sur
le béton, ce qui provoque un
raccourcissement de la partie inférieure et
par là même une cambrure vers le haut.
Plus la charge augmente, plus la cambrure
diminue.
L’ouvrage reprend sa position initiale
lorsqu’on supprime les charges appliquées.
Avec l’augmentation des charges, l’ouvrage
peut supporter une légère incurvation vers le
bas. Aucune fissure n’apparaîtra aussi
longtemps que la partie inférieure restera en
compression.

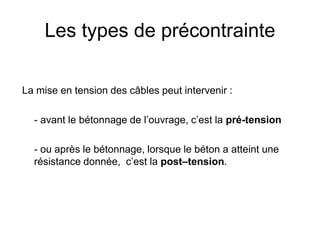

Les types de précontrainte
La mise en tension des câbles peut intervenir :
- avant le bétonnage de l’ouvrage, c’est la pré-tension
- ou après le bétonnage, lorsque le béton a atteint une
résistance donnée, c’est la post–tension.
Les types de précontraintes :

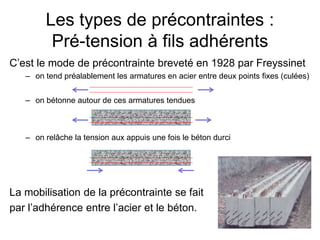

Pré-tension à fils adhérents
C’est le mode de précontrainte breveté en 1928 par Freyssinet
– on tend préalablement les armatures en acier entre deux points fixes (culées)
– on bétonne autour de ces armatures tendues
– on relâche la tension aux appuis une fois le béton durci
La mobilisation de la précontrainte se fait
par l’adhérence entre l’acier et le béton.

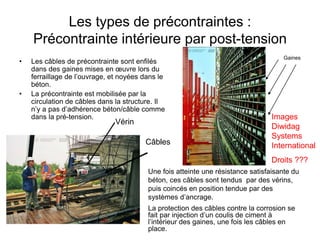

Les types de précontraintes :
Précontrainte intérieure par post-tension
• Les câbles de précontrainte sont enfilés
dans des gaines mises en œuvre lors du
ferraillage de l’ouvrage, et noyées dans le
béton.
• La précontrainte est mobilisée par la
circulation de câbles dans la structure. Il
n’y a pas d’adhérence béton/câble comme
dans la pré-tension.
Une fois atteinte une résistance satisfaisante du
béton, ces câbles sont tendus par des vérins,
puis coincés en position tendue par des
systèmes d’ancrage.
La protection des câbles contre la corrosion se
fait par injection d’un coulis de ciment à
l’intérieur des gaines, une fois les câbles en
place.
Images
Diwidag
Systems
International
Droits ???
Gaines
Vérin
Câbles
Les types de précontraintes :

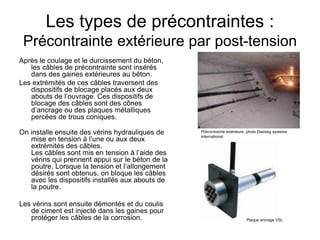

Précontrainte extérieure par post-tension
Après le coulage et le durcissement du béton,
les câbles de précontrainte sont insérés
dans des gaines extérieures au béton.
Les extrémités de ces câbles traversent des
dispositifs de blocage placés aux deux
abouts de l’ouvrage. Ces dispositifs de
blocage des câbles sont des cônes
d’ancrage ou des plaques métalliques
percées de trous coniques.
On installe ensuite des vérins hydrauliques de
mise en tension à l’une ou aux deux
extrémités des câbles.
Les câbles sont mis en tension à l’aide des
vérins qui prennent appui sur le béton de la
poutre. Lorsque la tension et l’allongement
désirés sont obtenus, on bloque les câbles
avec les dispositifs installés aux abouts de
la poutre.
Les vérins sont ensuite démontés et du coulis
de ciment est injecté dans les gaines pour
protéger les câbles de la corrosion. Plaque ancrage VSL
Précontrainte extérieure, photo Diwidag systems
international
Types de ponts :
Pont dalle précontrainte
Les Passages Supérieurs ou
Inférieurs en Dalle Précontrainte
(PSI-DP) sont constitués d’une dalle
précontrainte longitudinalement et
armée transversalement, de hauteur
constante.
La section transversale comprend
généralement des encorbellements.
Les ouvrages sont coulés sur cintre.
Dans certains cas particuliers, ils
peuvent être mis en place par
poussage. Ils peuvent être
constitués de 2, 3 ou 4 travées,
selon les caractéristiques de la voie
à franchir et le biais de
franchissement.

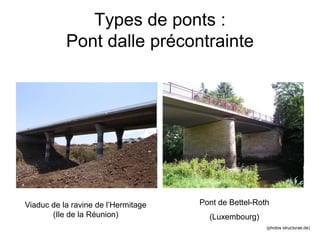

Types de ponts :
Pont dalle précontrainte
Pont de Bettel-Roth
(Luxembourg)
Viaduc de la ravine de l’Hermitage
(Ile de la Réunion)
(photos structurae.de)
Types de ponts :
Pont dalle nervurée précontrainte
Leur construction ne peut se faire que sur cintre, coulé en place.
Viaduc de Mesnil-le-Roi
(photos structurae.de)
Types de ponts :

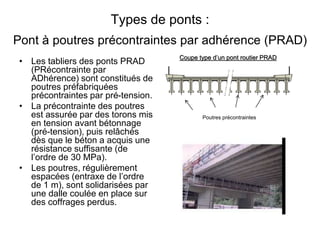

Pont à poutres précontraintes par adhérence (PRAD)
• Les tabliers des ponts PRAD
(PRécontrainte par
ADhérence) sont constitués de
poutres préfabriquées
précontraintes par pré-tension.
• La précontrainte des poutres
est assurée par des torons mis
en tension avant bétonnage
(pré-tension), puis relâchés
dès que le béton a acquis une
résistance suffisante (de
l’ordre de 30 MPa).
• Les poutres, régulièrement
espacées (entraxe de l’ordre
de 1 m), sont solidarisées par
une dalle coulée en place sur
des coffrages perdus.
Coupe type d’un pont routier PRAD
Poutres précontraintes

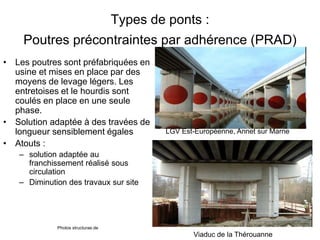

Types de ponts :
Poutres précontraintes par adhérence (PRAD)
• Les poutres sont préfabriquées en
usine et mises en place par des
moyens de levage légers. Les
entretoises et le hourdis sont
coulés en place en une seule
phase.
• Solution adaptée à des travées de
longueur sensiblement égales
• Atouts :
– solution adaptée au
franchissement réalisé sous
circulation
– Diminution des travaux sur site
LGV Est-Européenne, Annet sur Marne
Photos structurae.de
Viaduc de la Thérouanne

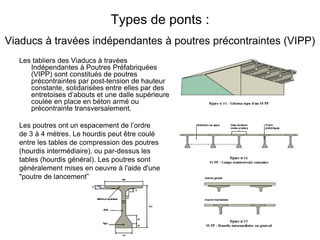

Types de ponts :
Viaducs à travées indépendantes à poutres précontraintes (VIPP)
Les tabliers des Viaducs à travées
Indépendantes à Poutres Préfabriquées
(VIPP) sont constitués de poutres
précontraintes par post-tension de hauteur
constante, solidarisées entre elles par des
entretoises d’abouts et une dalle supérieure
coulée en place en béton armé ou
précontrainte transversalement.
Les poutres ont un espacement de l’ordre
de 3 à 4 mètres. Le hourdis peut être coulé
entre les tables de compression des poutres
(hourdis intermédiaire), ou par-dessus les
tables (hourdis général). Les poutres sont
généralement mises en oeuvre à l'aide d'une
"poutre de lancement"
Types de ponts :

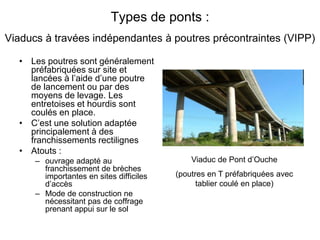

Viaducs à travées indépendantes à poutres précontraintes (VIPP)
• Les poutres sont généralement
préfabriquées sur site et
lancées à l’aide d’une poutre
de lancement ou par des
moyens de levage. Les
entretoises et hourdis sont
coulés en place.
• C’est une solution adaptée
principalement à des
franchissements rectilignes
• Atouts :
– ouvrage adapté au
franchissement de brèches
importantes en sites difficiles
d’accès
– Mode de construction ne
nécessitant pas de coffrage
prenant appui sur le sol
Viaduc de Pont d’Ouche
(poutres en T préfabriquées avec
tablier coulé en place)
Types de ponts :
Viaducs à travées indépendantes à poutres précontraintes (VIPP)
PONT DE SAINT NAZAIRE
Les viaducs d’accès en béton comportent 22
travées au nord et 30 travées au sud.
Chaque travée de 50,70 mètres de portée
est constituée de quatre poutres en béton
précontraint de 2,80 m de hauteur, de 3,00m
de largeur de table, solidarisées par un
hourdis et des entretoises aux extrémités.
Les travées sont « attelées » entre elles,
longitudinalement, par groupe de quatre au
niveau du hourdis.
Les poutres reposent sur les chevêtres situés
en tête de pile par l'intermédiaire d'appareils
d'appuis. La pente longitudinale atteint
localement 5,6%.
Les poutres de 190 tonnes ont été fabriquées en
rive et mises en place à l'aide d'un lanceur
couvrant deux travées. Elles ont été
solidarisées transversalement par un hourdis
de 0,50m entre tables.
Photos structurae.de
Types de ponts :
pont-caisson construit en encorbellement
Pont de l’Ile de ré Le Pont en poutre-caisson ou pont en caisson est un
type d'ouvrage dont la rigidité à la torsion est assurée
par un tablier constitué d'un ou plusieurs caissons creux.
Les caissons peuvent être mis en œuvre par
encorbellement. Cette méthode consiste à ériger
l'ouvrage symétriquement en porte à faux à
partir des piles, par tranches successives
appelées voussoirs, coulés en place ou
préfabriqués, la stabilité étant assurée par la
mise en tension successive des câbles de
précontrainte, ancrés à l'extrémité de chaque
voussoir.

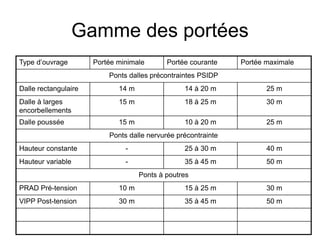

Gamme des portées
Type d’ouvrage Portée minimale Portée courante Portée maximale
Ponts dalles précontraintes PSIDP
Dalle rectangulaire 14 m 14 à 20 m 25 m
Dalle à larges
encorbellements
15 m 18 à 25 m 30 m
Dalle poussée 15 m 10 à 20 m 25 m
Ponts dalle nervurée précontrainte
Hauteur constante - 25 à 30 m 40 m
Hauteur variable - 35 à 45 m 50 m
Ponts à poutres
PRAD Pré-tension 10 m 15 à 25 m 30 m
VIPP Post-tension 30 m 35 à 45 m 50 m
Cadre réglementaire
• Eurocode 2 : les règles générales de calcul des
structures en béton sont décrites dans l’Eurocode 2;
• Fascicule du CCTG
La conception et l’exécution des ouvrages en béton
précontraint sont soumis au fascicule 65A du CCTG
• Normes
Chaque constituant des dispositifs de précontrainte
(câbles, gaines,…) doit répondre à des normes
spécifiques
Ressources complémentaires
• Freyssinet
www.freyssinet.com
• SETRA (Service d’Etudes sur les Transports, les Routes et leurs aménagements)
www.setra.fr
• VSL International Ltd
www.vsl.com

Contenu connexe

Tendances

Technologie des ponts
Technologie des pontsTechnologie des ponts
Technologie des ponts
HASSEN HAMMAMI

Chap 4 a barragesvoûtes
Chap 4 a barragesvoûtesChap 4 a barragesvoûtes
Chap 4 a barragesvoûtesSouhila Benkaci

8 poutres
8 poutres8 poutres
8 poutres
richardpleau

1 principes - oa courants - sur cintres - a l'avancement
1   principes - oa courants - sur cintres - a l'avancement1   principes - oa courants - sur cintres - a l'avancement
1 principes - oa courants - sur cintres - a l'avancement
HASSEN HAMMAMI

SKILLS_Pieds_de_poteaux_FR.pdf
SKILLS_Pieds_de_poteaux_FR.pdfSKILLS_Pieds_de_poteaux_FR.pdf
SKILLS_Pieds_de_poteaux_FR.pdf
DIAGNE11

barrages
barragesbarrages
barrages
toufik kaidi

exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...
exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...
exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...
Hani sami joga

Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]
Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]
Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]
Moussa Alain K. GLELE

Chap compression simple 1
Chap compression simple 1Chap compression simple 1
Chap compression simple 1Zahir Hadji

les réservoirs et chateaux deau + les coupole (1).pdf
les réservoirs et chateaux deau + les coupole (1).pdfles réservoirs et chateaux deau + les coupole (1).pdf
les réservoirs et chateaux deau + les coupole (1).pdf
romaJaman

Chiali
ChialiChiali
Chiali
hakimkada

Guide de conception des routes version finale
Guide de conception des routes  version finaleGuide de conception des routes  version finale
Guide de conception des routes version finaleHaffoudi abdelhaq

Les barrages LST GC.pptx
Les barrages LST GC.pptxLes barrages LST GC.pptx
Les barrages LST GC.pptx
HibaEcharif

6 centre de gravité
6 centre de gravité6 centre de gravité
6 centre de gravité
richardpleau

Assainissement routier
Assainissement routierAssainissement routier
Assainissement routier
Adel Nehaoua

Escalier cours
Escalier coursEscalier cours
Escalier cours
sabdou


Tendances (20)

Technologie des ponts
Technologie des pontsTechnologie des ponts
Technologie des ponts

Chap 4 a barragesvoûtes
Chap 4 a barragesvoûtesChap 4 a barragesvoûtes
Chap 4 a barragesvoûtes

8 poutres
8 poutres8 poutres
8 poutres

Cours de beton_precontraint_
Cours de beton_precontraint_Cours de beton_precontraint_
Cours de beton_precontraint_

1 principes - oa courants - sur cintres - a l'avancement
1   principes - oa courants - sur cintres - a l'avancement1   principes - oa courants - sur cintres - a l'avancement
1 principes - oa courants - sur cintres - a l'avancement

SKILLS_Pieds_de_poteaux_FR.pdf
SKILLS_Pieds_de_poteaux_FR.pdfSKILLS_Pieds_de_poteaux_FR.pdf
SKILLS_Pieds_de_poteaux_FR.pdf

Assainissement
AssainissementAssainissement
Assainissement

barrages
barragesbarrages
barrages

exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...
exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...
exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...

Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]
Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]
Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]

Chap compression simple 1
Chap compression simple 1Chap compression simple 1
Chap compression simple 1

les réservoirs et chateaux deau + les coupole (1).pdf
les réservoirs et chateaux deau + les coupole (1).pdfles réservoirs et chateaux deau + les coupole (1).pdf
les réservoirs et chateaux deau + les coupole (1).pdf

Chiali
ChialiChiali
Chiali

Guide de conception des routes version finale
Guide de conception des routes  version finaleGuide de conception des routes  version finale
Guide de conception des routes version finale

Béton 01
Béton 01Béton 01
Béton 01

Les barrages LST GC.pptx
Les barrages LST GC.pptxLes barrages LST GC.pptx
Les barrages LST GC.pptx

6 centre de gravité
6 centre de gravité6 centre de gravité
6 centre de gravité

Assainissement routier
Assainissement routierAssainissement routier
Assainissement routier

Escalier cours
Escalier coursEscalier cours
Escalier cours

Fondations
FondationsFondations
Fondations


Similaire à 3680036.ppt

Systèmes constructifs
Systèmes constructifsSystèmes constructifs
Systèmes constructifsSami Sahli

Cours-de-Ponts Cours de Ponts Principes généraux - Conception Méthodes de con...
Cours-de-Ponts Cours de Ponts Principes généraux - Conception Méthodes de con...Cours-de-Ponts Cours de Ponts Principes généraux - Conception Méthodes de con...
Cours-de-Ponts Cours de Ponts Principes généraux - Conception Méthodes de con...
maach1

Béton précontraint
Béton précontraintBéton précontraint
Béton précontraint
Nasreddine Azzaz

ponts-1-P-2011-10-0006000000000000000.pdf
ponts-1-P-2011-10-0006000000000000000.pdfponts-1-P-2011-10-0006000000000000000.pdf
ponts-1-P-2011-10-0006000000000000000.pdf
AsmaaLtoufi

Le principe du_beton_precontraint_cle01d893
Le principe du_beton_precontraint_cle01d893Le principe du_beton_precontraint_cle01d893
Le principe du_beton_precontraint_cle01d893
Abdou Nasri

OA3.pdf
OA3.pdfOA3.pdf
OA3.pdf
ssuser48c213

Pour construire un pont
Pour construire un pontPour construire un pont
Pour construire un pont
ESSID oussama

Les Ouvrages de soutènement
Les Ouvrages de soutènementLes Ouvrages de soutènement
Les Ouvrages de soutènement
Adel Nehaoua

Module_Ouvrages d'art - Chapitre 1.pptx
Module_Ouvrages d'art - Chapitre 1.pptxModule_Ouvrages d'art - Chapitre 1.pptx
Module_Ouvrages d'art - Chapitre 1.pptx
KaisBenAbdallah2

Structures horizontales-2019
Structures horizontales-2019Structures horizontales-2019
Structures horizontales-2019
ihebabdennaji

ilide.info-criteres-de-choix-et-methodes-de-calcul-des-tabliers-de-ponts-pr_e...
ilide.info-criteres-de-choix-et-methodes-de-calcul-des-tabliers-de-ponts-pr_e...ilide.info-criteres-de-choix-et-methodes-de-calcul-des-tabliers-de-ponts-pr_e...
ilide.info-criteres-de-choix-et-methodes-de-calcul-des-tabliers-de-ponts-pr_e...
ObiDjokam

Pont de Saint-Nazaire : la fin d’un chantier exceptionnel au-dessus de la Loire
Pont de Saint-Nazaire : la fin d’un chantier exceptionnel au-dessus de la LoirePont de Saint-Nazaire : la fin d’un chantier exceptionnel au-dessus de la Loire
Pont de Saint-Nazaire : la fin d’un chantier exceptionnel au-dessus de la Loire
Département Loire-Atlantique

Les dalles
Les dallesLes dalles
Les dalles
Sami Sahli

ponts suspendus
ponts suspendusponts suspendus
ponts suspendus
ILYES MHAMMEDIA

Gestion et réparation des ouvrages métalliques de la SNCF.pdf
Gestion et réparation des ouvrages métalliques de la SNCF.pdfGestion et réparation des ouvrages métalliques de la SNCF.pdf
Gestion et réparation des ouvrages métalliques de la SNCF.pdf
BlaiseMKasongoshi

Exposé Construction.ppt
Exposé Construction.pptExposé Construction.ppt
Exposé Construction.ppt
MohamedAmineLemdani1

Architecture- Presentation de Franchissement
Architecture- Presentation de Franchissement Architecture- Presentation de Franchissement
Architecture- Presentation de Franchissement
TunahanAkkurt


Similaire à 3680036.ppt (20)

Systèmes constructifs
Systèmes constructifsSystèmes constructifs
Systèmes constructifs

Cours-de-Ponts Cours de Ponts Principes généraux - Conception Méthodes de con...
Cours-de-Ponts Cours de Ponts Principes généraux - Conception Méthodes de con...Cours-de-Ponts Cours de Ponts Principes généraux - Conception Méthodes de con...
Cours-de-Ponts Cours de Ponts Principes généraux - Conception Méthodes de con...

Béton précontraint
Béton précontraintBéton précontraint
Béton précontraint

ponts-1-P-2011-10-0006000000000000000.pdf
ponts-1-P-2011-10-0006000000000000000.pdfponts-1-P-2011-10-0006000000000000000.pdf
ponts-1-P-2011-10-0006000000000000000.pdf

Le principe du_beton_precontraint_cle01d893
Le principe du_beton_precontraint_cle01d893Le principe du_beton_precontraint_cle01d893
Le principe du_beton_precontraint_cle01d893

Expose
ExposeExpose
Expose

OA3.pdf
OA3.pdfOA3.pdf
OA3.pdf

Pour construire un pont
Pour construire un pontPour construire un pont
Pour construire un pont

Les Ouvrages de soutènement
Les Ouvrages de soutènementLes Ouvrages de soutènement
Les Ouvrages de soutènement

Module_Ouvrages d'art - Chapitre 1.pptx
Module_Ouvrages d'art - Chapitre 1.pptxModule_Ouvrages d'art - Chapitre 1.pptx
Module_Ouvrages d'art - Chapitre 1.pptx

Structures horizontales-2019
Structures horizontales-2019Structures horizontales-2019
Structures horizontales-2019

ilide.info-criteres-de-choix-et-methodes-de-calcul-des-tabliers-de-ponts-pr_e...
ilide.info-criteres-de-choix-et-methodes-de-calcul-des-tabliers-de-ponts-pr_e...ilide.info-criteres-de-choix-et-methodes-de-calcul-des-tabliers-de-ponts-pr_e...
ilide.info-criteres-de-choix-et-methodes-de-calcul-des-tabliers-de-ponts-pr_e...

Pont de Saint-Nazaire : la fin d’un chantier exceptionnel au-dessus de la Loire
Pont de Saint-Nazaire : la fin d’un chantier exceptionnel au-dessus de la LoirePont de Saint-Nazaire : la fin d’un chantier exceptionnel au-dessus de la Loire
Pont de Saint-Nazaire : la fin d’un chantier exceptionnel au-dessus de la Loire

Les dalles
Les dallesLes dalles
Les dalles

ponts suspendus
ponts suspendusponts suspendus
ponts suspendus

Gestion et réparation des ouvrages métalliques de la SNCF.pdf
Gestion et réparation des ouvrages métalliques de la SNCF.pdfGestion et réparation des ouvrages métalliques de la SNCF.pdf
Gestion et réparation des ouvrages métalliques de la SNCF.pdf

Exposé Construction.ppt
Exposé Construction.pptExposé Construction.ppt
Exposé Construction.ppt

Architecture- Presentation de Franchissement
Architecture- Presentation de Franchissement Architecture- Presentation de Franchissement
Architecture- Presentation de Franchissement

Bases du ba
Bases du baBases du ba
Bases du ba

Bases du ba
Bases du baBases du ba
Bases du ba


3680036.ppt

  • 1. La précontrainte dans les ouvrages d’art
  • 2. • La précontrainte : qu’est-ce que c’est ? • Connaissez-vous l’histoire de la précontrainte ? • Le béton précontraint : comment ça fonctionne ? • Quels sont les types de précontrainte ? • Quels ponts sont précontraints ? • Quelles portées peut-on atteindre ? • Quel est le cadre réglementaire en précontrainte ? • Quelques ressources complémentaires…
  • 3. La précontrainte : qu’est-ce que c’est ? En comprimant suffisamment toute une rangée de livres, on parvient à les déplacer. C’est le principe de la précontrainte On comprime les différents éléments de façon à rendre l’ensemble résistant.
  • 4. Un petit peu d’histoire… L’origine de la précontrainte L'idée de précontrainte a germé dans l'esprit d'Eugène Freyssinet (1879-1962) pour la première fois en 1903. Trois ans plus tard, une circulaire reconnaît au béton des propriétés élastiques jusqu'alors réservées à l'acier. L'aventure de la précontrainte peut commencer... Il faut pourtant attendre 1928 pour que le système de précontrainte aboutisse réellement à un brevet déposé par Freyssinet : le " Procédé de fabrication de pièces en béton armé ". Le terme "précontrainte" n'apparaîtra qu'en 1932. Photo structurae.de
  • 5. Un petit peu d’histoire… En 1934, Freyssinet démontre de manière spectaculaire l'intérêt de la précontrainte en réussissant la consolidation de la gare maritime du Havre dont les fondations se tassaient et qui menaçait de s’effondrer.
  • 6. Un petit peu d’histoire… L’essor de la précontrainte A partir de 1938, Freyssinet réalisera les premiers ponts précontraints. Mais ceux-ci, du fait d’une trop faible inertie et donc de leur sensibilité aux vibrations, ont tous mal vieilli. En 1943, Edme Campenon crée la Société Technique pour l’Utilisation de la Précontrainte (STUP) afin de permettre à Freyssinet de profiter de l’ensemble des chantiers Campenon-Bernard pour appliquer et développer encore ses travaux de recherche. L’objectif de STUP qui signera l’expansion de la précontrainte dans les années 60 est de faire connaître la précontrainte et ses applications aux maîtres d'ouvrage, fabriquer les matériels et matériaux de précontrainte et fournir l'assistance technique sur chantier. En 1976, STUP, pour marquer son ouverture internationale et rendre hommage à l’homme dont elle continue l’œuvre, devient Freyssinet International (STUP), puis Groupe Freyssinet aujourd’hui.
  • 7. Il s’agit donc de comprimer le béton suffisamment pour qu’en tous les points de l’ouvrage, les compressions soient supérieures aux tractions qui se développeront ultérieurement. La compression préalable du béton est la « précontrainte ». L’intensité de la précontrainte à mettre en œuvre dépend évidemment des efforts de traction auxquels il faudra s’opposer. Principe de fonctionnement du béton précontraint « Le béton précontraint est un béton comprimé par des câbles tendus » Simulation de comportement d’un ouvrage en béton pur Le béton est un matériau qui résiste bien à la compression, mais mal à la traction.
  • 8. Principe de fonctionnement mécanique L’ouvrage précontraint est dans sa position initiale : la tension des câbles se reporte sur le béton, ce qui provoque un raccourcissement de la partie inférieure et par là même une cambrure vers le haut. Plus la charge augmente, plus la cambrure diminue. L’ouvrage reprend sa position initiale lorsqu’on supprime les charges appliquées. Avec l’augmentation des charges, l’ouvrage peut supporter une légère incurvation vers le bas. Aucune fissure n’apparaîtra aussi longtemps que la partie inférieure restera en compression.
  • 9. Les types de précontrainte La mise en tension des câbles peut intervenir : - avant le bétonnage de l’ouvrage, c’est la pré-tension - ou après le bétonnage, lorsque le béton a atteint une résistance donnée, c’est la post–tension.
  • 10. Les types de précontraintes : Pré-tension à fils adhérents C’est le mode de précontrainte breveté en 1928 par Freyssinet – on tend préalablement les armatures en acier entre deux points fixes (culées) – on bétonne autour de ces armatures tendues – on relâche la tension aux appuis une fois le béton durci La mobilisation de la précontrainte se fait par l’adhérence entre l’acier et le béton.
  • 11. Les types de précontraintes : Précontrainte intérieure par post-tension • Les câbles de précontrainte sont enfilés dans des gaines mises en œuvre lors du ferraillage de l’ouvrage, et noyées dans le béton. • La précontrainte est mobilisée par la circulation de câbles dans la structure. Il n’y a pas d’adhérence béton/câble comme dans la pré-tension. Une fois atteinte une résistance satisfaisante du béton, ces câbles sont tendus par des vérins, puis coincés en position tendue par des systèmes d’ancrage. La protection des câbles contre la corrosion se fait par injection d’un coulis de ciment à l’intérieur des gaines, une fois les câbles en place. Images Diwidag Systems International Droits ??? Gaines Vérin Câbles
  • 12. Les types de précontraintes : Précontrainte extérieure par post-tension Après le coulage et le durcissement du béton, les câbles de précontrainte sont insérés dans des gaines extérieures au béton. Les extrémités de ces câbles traversent des dispositifs de blocage placés aux deux abouts de l’ouvrage. Ces dispositifs de blocage des câbles sont des cônes d’ancrage ou des plaques métalliques percées de trous coniques. On installe ensuite des vérins hydrauliques de mise en tension à l’une ou aux deux extrémités des câbles. Les câbles sont mis en tension à l’aide des vérins qui prennent appui sur le béton de la poutre. Lorsque la tension et l’allongement désirés sont obtenus, on bloque les câbles avec les dispositifs installés aux abouts de la poutre. Les vérins sont ensuite démontés et du coulis de ciment est injecté dans les gaines pour protéger les câbles de la corrosion. Plaque ancrage VSL Précontrainte extérieure, photo Diwidag systems international
  • 13. Types de ponts : Pont dalle précontrainte Les Passages Supérieurs ou Inférieurs en Dalle Précontrainte (PSI-DP) sont constitués d’une dalle précontrainte longitudinalement et armée transversalement, de hauteur constante. La section transversale comprend généralement des encorbellements. Les ouvrages sont coulés sur cintre. Dans certains cas particuliers, ils peuvent être mis en place par poussage. Ils peuvent être constitués de 2, 3 ou 4 travées, selon les caractéristiques de la voie à franchir et le biais de franchissement.
  • 14. Types de ponts : Pont dalle précontrainte Pont de Bettel-Roth (Luxembourg) Viaduc de la ravine de l’Hermitage (Ile de la Réunion) (photos structurae.de)
  • 15. Types de ponts : Pont dalle nervurée précontrainte Leur construction ne peut se faire que sur cintre, coulé en place. Viaduc de Mesnil-le-Roi (photos structurae.de)
  • 16. Types de ponts : Pont à poutres précontraintes par adhérence (PRAD) • Les tabliers des ponts PRAD (PRécontrainte par ADhérence) sont constitués de poutres préfabriquées précontraintes par pré-tension. • La précontrainte des poutres est assurée par des torons mis en tension avant bétonnage (pré-tension), puis relâchés dès que le béton a acquis une résistance suffisante (de l’ordre de 30 MPa). • Les poutres, régulièrement espacées (entraxe de l’ordre de 1 m), sont solidarisées par une dalle coulée en place sur des coffrages perdus. Coupe type d’un pont routier PRAD Poutres précontraintes
  • 17. Types de ponts : Poutres précontraintes par adhérence (PRAD) • Les poutres sont préfabriquées en usine et mises en place par des moyens de levage légers. Les entretoises et le hourdis sont coulés en place en une seule phase. • Solution adaptée à des travées de longueur sensiblement égales • Atouts : – solution adaptée au franchissement réalisé sous circulation – Diminution des travaux sur site LGV Est-Européenne, Annet sur Marne Photos structurae.de Viaduc de la Thérouanne
  • 18. Types de ponts : Viaducs à travées indépendantes à poutres précontraintes (VIPP) Les tabliers des Viaducs à travées Indépendantes à Poutres Préfabriquées (VIPP) sont constitués de poutres précontraintes par post-tension de hauteur constante, solidarisées entre elles par des entretoises d’abouts et une dalle supérieure coulée en place en béton armé ou précontrainte transversalement. Les poutres ont un espacement de l’ordre de 3 à 4 mètres. Le hourdis peut être coulé entre les tables de compression des poutres (hourdis intermédiaire), ou par-dessus les tables (hourdis général). Les poutres sont généralement mises en oeuvre à l'aide d'une "poutre de lancement"
  • 19. Types de ponts : Viaducs à travées indépendantes à poutres précontraintes (VIPP) • Les poutres sont généralement préfabriquées sur site et lancées à l’aide d’une poutre de lancement ou par des moyens de levage. Les entretoises et hourdis sont coulés en place. • C’est une solution adaptée principalement à des franchissements rectilignes • Atouts : – ouvrage adapté au franchissement de brèches importantes en sites difficiles d’accès – Mode de construction ne nécessitant pas de coffrage prenant appui sur le sol Viaduc de Pont d’Ouche (poutres en T préfabriquées avec tablier coulé en place)
  • 20. Types de ponts : Viaducs à travées indépendantes à poutres précontraintes (VIPP) PONT DE SAINT NAZAIRE Les viaducs d’accès en béton comportent 22 travées au nord et 30 travées au sud. Chaque travée de 50,70 mètres de portée est constituée de quatre poutres en béton précontraint de 2,80 m de hauteur, de 3,00m de largeur de table, solidarisées par un hourdis et des entretoises aux extrémités. Les travées sont « attelées » entre elles, longitudinalement, par groupe de quatre au niveau du hourdis. Les poutres reposent sur les chevêtres situés en tête de pile par l'intermédiaire d'appareils d'appuis. La pente longitudinale atteint localement 5,6%. Les poutres de 190 tonnes ont été fabriquées en rive et mises en place à l'aide d'un lanceur couvrant deux travées. Elles ont été solidarisées transversalement par un hourdis de 0,50m entre tables. Photos structurae.de
  • 21. Types de ponts : pont-caisson construit en encorbellement Pont de l’Ile de ré Le Pont en poutre-caisson ou pont en caisson est un type d'ouvrage dont la rigidité à la torsion est assurée par un tablier constitué d'un ou plusieurs caissons creux. Les caissons peuvent être mis en œuvre par encorbellement. Cette méthode consiste à ériger l'ouvrage symétriquement en porte à faux à partir des piles, par tranches successives appelées voussoirs, coulés en place ou préfabriqués, la stabilité étant assurée par la mise en tension successive des câbles de précontrainte, ancrés à l'extrémité de chaque voussoir.
  • 22. Gamme des portées Type d’ouvrage Portée minimale Portée courante Portée maximale Ponts dalles précontraintes PSIDP Dalle rectangulaire 14 m 14 à 20 m 25 m Dalle à larges encorbellements 15 m 18 à 25 m 30 m Dalle poussée 15 m 10 à 20 m 25 m Ponts dalle nervurée précontrainte Hauteur constante - 25 à 30 m 40 m Hauteur variable - 35 à 45 m 50 m Ponts à poutres PRAD Pré-tension 10 m 15 à 25 m 30 m VIPP Post-tension 30 m 35 à 45 m 50 m
  • 23. Cadre réglementaire • Eurocode 2 : les règles générales de calcul des structures en béton sont décrites dans l’Eurocode 2; • Fascicule du CCTG La conception et l’exécution des ouvrages en béton précontraint sont soumis au fascicule 65A du CCTG • Normes Chaque constituant des dispositifs de précontrainte (câbles, gaines,…) doit répondre à des normes spécifiques
  • 24. Ressources complémentaires • Freyssinet www.freyssinet.com • SETRA (Service d’Etudes sur les Transports, les Routes et leurs aménagements) www.setra.fr • VSL International Ltd www.vsl.com
