Amazon Web Services : Fonctionnement de quelques Services

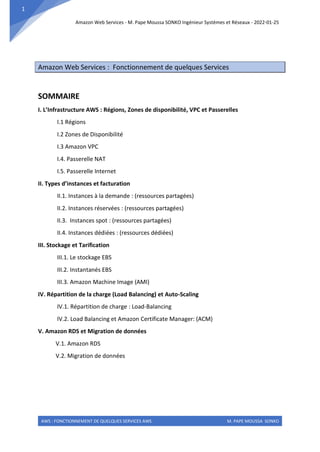

SOMMAIRE
I. L’Infrastructure AWS : Régions, Zones de disponibilité, VPC et Passerelles
I.1 Régions
I.2 Zones de Disponibilité
I.3 Amazon VPC
I.4. Passerelle NAT
I.5. Passerelle Internet
II. Types d’instances et facturation
II.1. Instances à la demande : (ressources partagées)
II.2. Instances réservées : (ressources partagées)
II.3. Instances spot : (ressources partagées)
II.4. Instances dédiées : (ressources dédiées)
III. Stockage et Tarification
III.1. Le stockage EBS
III.2. Instantanés EBS
III.3. Amazon Machine Image (AMI)
IV. Répartition de la charge (Load Balancing) et Auto-Scaling
IV.1. Répartition de charge : Load-Balancing
IV.2. Load Balancing et Amazon Certificate Manager: (ACM)
V. Amazon RDS et Migration de données
V.1. Amazon RDS
V.2. Migration de données

2
I. L’Infrastructure AWS : Régions, Zones de disponibilité, VPC et Passerelles
I.1 Régions
AWS fonctionne par région. Il s'agit d'un emplacement physique dans le monde où nous regroupons
des centres de données. Nous appelons chaque groupe de centres de données logiques une « Zone
de disponibilité ». Chaque région AWS se compose de zones de disponibilité multiples, isolées et
physiquement séparées au sein d'une zone géographique. Contrairement à d'autres fournisseurs
cloud, qui définissent souvent une région comme un centre de données unique, la multiplicité des
zones de disponibilité des régions AWS est avantageuse pour les clients. Chaque zone de disponibilité
dispose d'une alimentation, d'un refroidissement et d'une sécurité physique indépendants et est
connectée via des réseaux redondants à très faible latence.
I.2 Zones de Disponibilité
Une zone de disponibilité comprend un ou plusieurs centres de données discrets dotés d'une
alimentation redondante, d'une mise en réseau et d'une connectivité au sein d'une région AWS. Les
zones de disponibilité donnent aux clients la possibilité d'utiliser des applications de production et des
bases de données plus disponibles, plus tolérantes aux pannes et plus évolutives que ce qui ne serait
pas possible à partir d'un centre de données unique. Toutes les zones de disponibilité d'une même
région AWS sont interconnectées avec un réseau à bande passante élevée et à faible temps de latence,
sur une fibre métropolitaine dédiée entièrement redondante, fournissant un réseau à haut débit et
à faible temps de latence entre les zones de disponibilité. Le trafic entre les zones de disponibilité est
chiffré. Les zones de disponibilité sont physiquement séparées par une distance significative, c'est-à-
dire plusieurs kilomètres, de toute autre zone de disponibilité, bien qu'elles se trouvent toutes à moins
de 100 km (60 miles) les unes des autres.

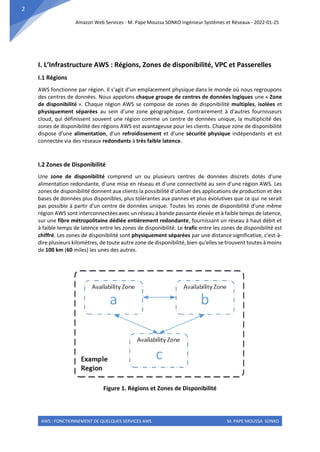

Figure 1. Régions et Zones de Disponibilité

3
I.3 Amazon VPC
Amazon Virtual Private Cloud (Amazon VPC) vous permet de lancer des ressources AWS dans un réseau
virtuel défini par vos soins. Ce réseau virtuel ressemble beaucoup à un réseau traditionnel que vous
pourriez exécuter dans votre propre data center, et présente l'avantage d'utiliser l'infrastructure
évolutive d’AWS. Le VPC est logiquement isolé des autres réseaux virtuels dans le cloud AWS.
Vous pouvez lancer vos ressources AWS, telles que des instances Amazon EC2, dans votre
VPC.
Lorsque vous créez un VPC, vous devez spécifier une plage d'adresses IPv4 pour le VPC sous
la forme d'un bloc d'adresse CIDR (Classless Inter-Domain Routing), par exemple,
10.0.0.0/16. Il s'agit du bloc CIDR principal pour votre VPC.
Un VPC couvre toutes les zones de disponibilité de la région. Le diagramme suivant illustre un nou-
veau VPC avec un bloc d'adresse CIDR IPv4.

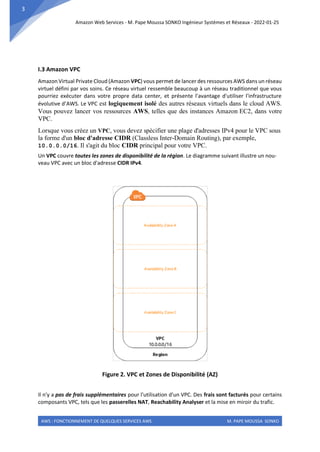

Figure 2. VPC et Zones de Disponibilité (AZ)
Il n'y a pas de frais supplémentaires pour l'utilisation d'un VPC. Des frais sont facturés pour certains
composants VPC, tels que les passerelles NAT, Reachability Analyser et la mise en miroir du trafic.

4

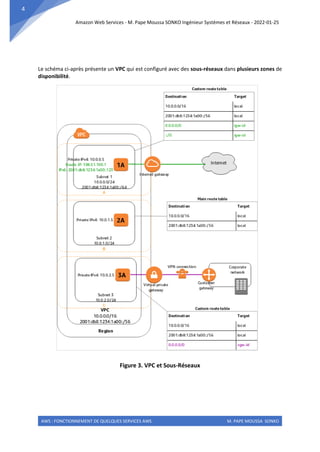

Le schéma ci-après présente un VPC qui est configuré avec des sous-réseaux dans plusieurs zones de
disponibilité.
Figure 3. VPC et Sous-Réseaux

5
I.4. Passerelle NAT
Une passerelle NAT est un service de traduction d'adresses réseau (NAT). Vous pouvez utiliser une
passerelle NAT, afin que les instances d'un sous-réseau privé puissent se connecter à des services en
dehors de votre VPC, mais que les services externes ne puissent pas initier une connexion avec ces
instances.
La passerelle NAT remplace l'adresse IP source des instances par l'adresse IP de la passerelle NAT. Pour
une passerelle NAT publique, il s'agit de l'adresse IP élastique de la passerelle NAT. Pour une passerelle
NAT privée, il s'agit de l'adresse IP privée de la passerelle NAT. Lors de l'envoi du trafic de réponse aux
instances, le périphérique NAT retraduit les adresses en adresse IP source d'origine.

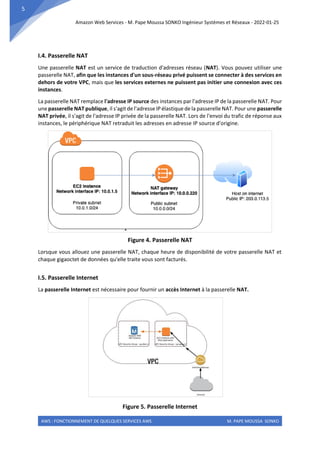

Figure 4. Passerelle NAT
Lorsque vous allouez une passerelle NAT, chaque heure de disponibilité de votre passerelle NAT et
chaque gigaoctet de données qu'elle traite vous sont facturés.
I.5. Passerelle Internet
La passerelle Internet est nécessaire pour fournir un accès Internet à la passerelle NAT.
Figure 5. Passerelle Internet

6

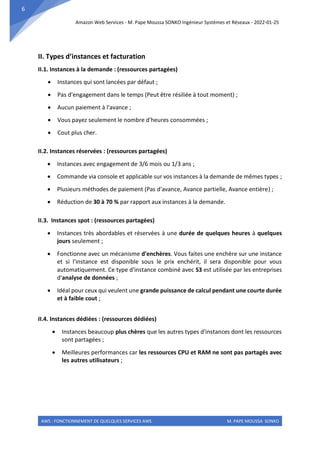

II. Types d’instances et facturation
II.1. Instances à la demande : (ressources partagées)
• Instances qui sont lancées par défaut ;
• Pas d'engagement dans le temps (Peut être résiliée à tout moment) ;
• Aucun paiement à l'avance ;
• Vous payez seulement le nombre d'heures consommées ;
• Cout plus cher.
II.2. Instances réservées : (ressources partagées)
• Instances avec engagement de 3/6 mois ou 1/3 ans ;
• Commande via console et applicable sur vos instances à la demande de mêmes types ;
• Plusieurs méthodes de paiement (Pas d'avance, Avance partielle, Avance entière) ;
• Réduction de 30 à 70 % par rapport aux instances à la demande.
II.3. Instances spot : (ressources partagées)
• Instances très abordables et réservées à une durée de quelques heures à quelques
jours seulement ;
• Fonctionne avec un mécanisme d'enchères. Vous faites une enchère sur une instance
et si l'instance est disponible sous le prix enchérit, il sera disponible pour vous
automatiquement. Ce type d'instance combiné avec S3 est utilisée par les entreprises
d'analyse de données ;
• Idéal pour ceux qui veulent une grande puissance de calcul pendant une courte durée
et à faible cout ;
II.4. Instances dédiées : (ressources dédiées)
• Instances beaucoup plus chères que les autres types d'instances dont les ressources
sont partagées ;
• Meilleures performances car les ressources CPU et RAM ne sont pas partagés avec
les autres utilisateurs ;

7
III. Stockage et Tarification
III.1. Le stockage EBS
Avec Amazon Elastic Block Store (EBS), vous ne payez que ce que vous allouez. Le stockage de
volume pour tous les types de volumes EBS est facturé en fonction de la capacité en Go par
mois que vous allouez, jusqu'à ce que vous libériez le stockage. Les coûts augmentent pour les
volumes EBS qui supportent des opérations d'entrée/de sortie par seconde (IOPS)
supplémentaires et un débit supérieur aux performances de base.
III.2. Instantanés EBS
Les instantanés Amazon EBS sont une copie à un instant dans le passé de vos données de
bloc. Les instantanés EBS sont stockés de manière progressive, ce qui signifie que seuls les
blocs modifiés stockés vous sont facturés.
III.3. Amazon Machine Image (AMI)
Une Amazon Machine Image (AMI) est un modèle qui contient une configuration logicielle (par
exemple, un système d'exploitation, un serveur d'applications et des applications). À partir d'une AMI,
vous lancez une instance qui est une copie de l'AMI s'exécutant en tant que serveur virtuel dans le
cloud. Vous pouvez lancer plusieurs instances d'une AMI, comme illustré sur la figure suivante.
Figure 6. Amazon Machine Image (AMI)
Vous pouvez également créer votre ou vos propres AMI personnalisées. Cela vous permet de démarrer
rapidement et facilement de nouvelles instances disposant de tout ce dont vous avez besoin. Par
exemple, si votre application est un site web ou un service web, votre AMI peut inclure un serveur
web, le contenu statique associé et le code pour les pages dynamiques. Ainsi, quand vous lancez une
instance à partir de cette AMI, votre serveur web démarre et votre application est prête à accepter
des demandes.

8
IV. Répartition de la charge (Load Balancing) et Auto-Scaling
IV.1. Répartition de charge : Load-Balancing
Un équilibreur de charge accepte le trafic entrant issu des clients et achemine les demandes à ses
cibles enregistrées (des instances EC2 par exemple) dans une ou plusieurs zones de disponibilité.
L'équilibreur de charge surveille également l'état des cibles enregistrées et veille à ne rediriger le trafic
que vers des cibles saines. Lorsque l'équilibreur de charge détecte une cible qui n'est pas saine, il arrête
le routage du trafic vers cette cible. Il le reprend lorsqu'il détecte que la cible est de nouveau saine.
Pour les écouteurs HTTP et HTTPS, AWS recommande d'activer l'option keep-alive sur vos
instances EC2, ce qui permet à l'équilibreur de charge de réutiliser les connexions vers vos instances
pour plusieurs demandes de client. Cela réduit la charge sur votre serveur web et améliore le débit de
l'équilibreur de charge. Le délai d'expiration keep-alive doit être d'au moins 60 secondes pour que
l'équilibreur de charge soit responsable de la fermeture de la connexion à votre instance.
Les Équilibreurs de charge d'application et les Équilibreurs de charge classiques ajoutent
automatiquement X-Forwarded-For, X-Forwarded-Proto, et X-Forwarded-Port en En-têtes de la
requête.

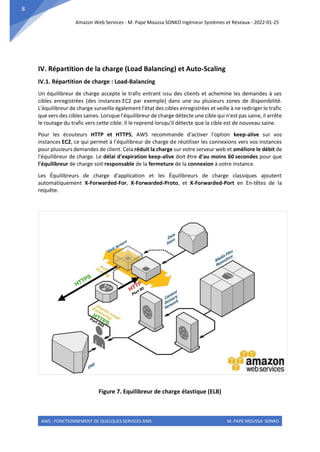

Figure 7. Equilibreur de charge élastique (ELB)

9

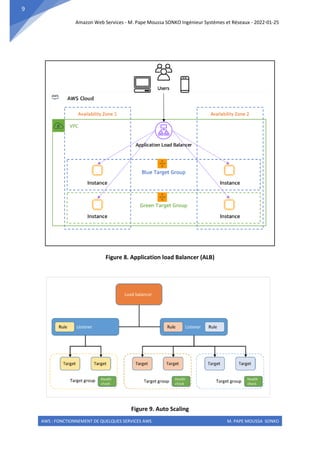

Figure 8. Application load Balancer (ALB)
Figure 9. Auto Scaling

10
IV.2. Load Balancing et Amazon Certificate Manager: (ACM)
AWS Certificate Manager est un service qui vous permet de mettre en service, de gérer et de déployer
facilement des certificats Secure Sockets Layer/Transport Layer Security (SSL/TLS) afin de les utiliser
avec les services AWS et vos ressources internes connectées. Les certificats SSL/TLS sont utilisés pour
sécuriser les communications réseau et pour établir l'identité des sites Web par Internet ainsi que celle
des ressources présentes sur des réseaux privés. AWS Certificate Manager supprime le processus
manuel chronophage d'achat, de chargement et de renouvellement des certificats SSL/TLS.
Avec AWS Certificate Manager, vous pouvez rapidement demander un certificat et le déployer sur des
ressources AWS (p. ex., programmes Elastic Load Balancer, distributions Amazon CloudFront ou API
sur Amazon API Gateway), puis laisser AWS Certificate Manager gérer le renouvellement du certificat.
Les certificats public et privé mis en service via AWS Certificate Manager pour être utilisés avec des
services intégrés dans ACM sont gratuits. Vous ne payez que les ressources AWS que vous créez pour
exécuter votre application.
Les certificats ACM ne peuvent pas être téléchargés. Ils sont utilisés uniquement avec les services AWS
intégrés à ACM.

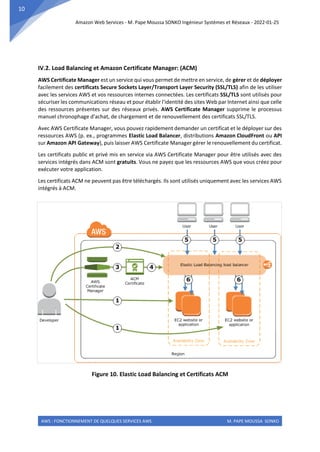

Figure 10. Elastic Load Balancing et Certificats ACM

11
V. Amazon RDS et Migration de données
V.1. Amazon RDS
Amazon Relational Database Service (Amazon RDS) est un service web qui facilite la configuration,
l'exploitation et la mise à l'échelle d'une base de données relationnelle dans le AWS Cloud. Il fournit
des capacités redimensionnables, à faible coût, pour les bases de données relationnelles classiques, et
gère les tâches courantes d'administration de base de données.
En éliminant les tâches manuelles fastidieuses, Amazon RDS vous permet de vous concentrer sur votre
application et vos utilisateurs. AWS recommande Amazon RDS plutôt qu'Amazon EC2 comme choix
par défaut pour la plupart des déploiements de bases de données.

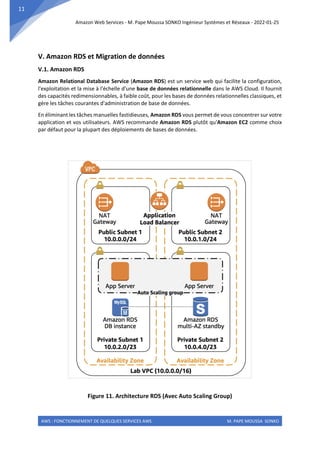

Figure 11. Architecture RDS (Avec Auto Scaling Group)

12
Le tableau suivant donne une comparaison des modèles de gestion dans Amazon EC2 et Amazon RDS.
Fonction Gestion Amazon EC2 Gestion Amazon RDS
Optimisation des applications Client Client
Mise à l'échelle Client AWS
Haute disponibilité Client AWS
Sauvegardes de base de données Client AWS
Correction de logiciel de base de données Client AWS
Installation de logiciels de base de données Client AWS
Correction du système d'exploitation Client AWS
Installation du système d'exploitation Client AWS
Maintenance des serveurs AWS AWS
Cycle de vie du matériel AWS AWS
Alimentation, réseau et refroidissement AWS AWS
Amazon RDS prend actuellement en charge les moteurs suivants :
• MySQL
• MariaDB
• PostgreSQL
• Oracle
• Microsoft SQL Server

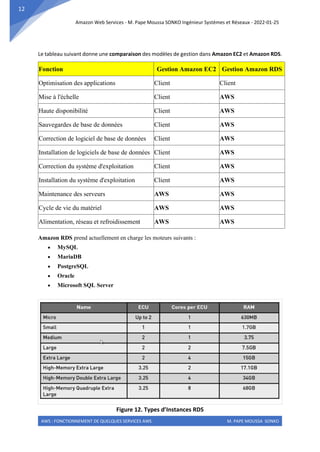

Figure 12. Types d’Instances RDS

13
V.2. Migration de données
AWS Database Migration Service (AWS DMS) est un service cloud qui facilite la migration des bases
de données relationnelles, des entrepôts de données, des bases de données NoSQL et d'autres types
de magasins de données. Vous pouvez utiliser AWS DMS pour migrer vos données vers le Cloud AWS
ou entre des combinaisons de configurations cloud et locales.
Avec AWS DMS, vous pouvez effectuer des migrations uniques et répliquer les modifications continues
pour que les sources et les cibles restent synchronisées. Si vous voulez migrer vers un moteur de base
de données différent, vous pouvez utiliser l'outil AWS Schema Conversion Tool (AWS SCT) pour
convertir votre schéma de base de données vers la nouvelle plateforme.

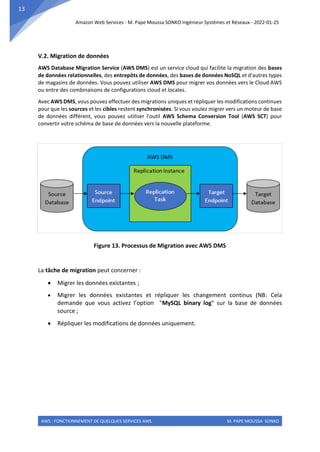

Figure 13. Processus de Migration avec AWS DMS
La tâche de migration peut concerner :
• Migrer les données existantes ;
• Migrer les données existantes et répliquer les changement continus (NB: Cela
demande que vous activez l’option "MySQL binary log" sur la base de données
source ;
• Répliquer les modifications de données uniquement.

14

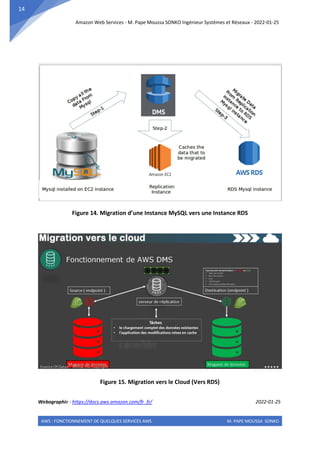

Figure 14. Migration d’une Instance MySQL vers une Instance RDS
Figure 15. Migration vers le Cloud (Vers RDS)
Webographie : https://docs.aws.amazon.com/fr_fr/ 2022-01-25

Amazon web services fonctionnement de quelques services

Contenu connexe

Tendances

Similaire à Amazon web services fonctionnement de quelques services

Amazon web services fonctionnement de quelques services
