Le document traite des terrassements et des VRD (voirie et réseaux divers), en détail sur les processus de terrassement, les types de fouilles, et les engins utilisés. Il aborde également l'importance de la reconnaissance des sols pour la construction et présente les différents réseaux d'assainissement, d'eau potable, d'électricité, de gaz, et de télécommunications nécessaires pour les infrastructures. Enfin, il fournit un lexique des termes techniques et une bibliographie de références sur le sujet.

1. EXPOSE SUR LE
Chargés d’atelier :
*MR KESSAB
Fait par :
• KERROCHE Med
• TOUMI Ali
Année universitaire
2004/2005

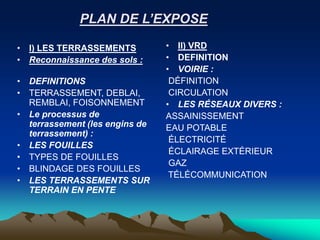

2. PLAN DE L’EXPOSE
• I) LES TERRASSEMENTS
• Reconnaissance des sols :
• DEFINITIONS
• TERRASSEMENT, DEBLAI,
REMBLAI, FOISONNEMENT
• Le processus de
terrassement (les engins de
terrassement) :
• LES FOUILLES
• TYPES DE FOUILLES
• BLINDAGE DES FOUILLES
• LES TERRASSEMENTS SUR
TERRAIN EN PENTE
• II) VRD
• DEFINITION
• VOIRIE :
DÉFINITION
CIRCULATION
• LES RÉSEAUX DIVERS :
ASSAINISSEMENT
EAU POTABLE
ÉLECTRICITÉ
ÉCLAIRAGE EXTÉRIEUR
GAZ
TÉLÉCOMMUNICATION

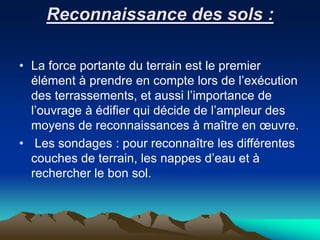

3. Reconnaissance des sols :
• La force portante du terrain est le premier
élément à prendre en compte lors de l’exécution
des terrassements, et aussi l’importance de
l’ouvrage à édifier qui décide de l’ampleur des
moyens de reconnaissances à maître en œuvre.
• Les sondages : pour reconnaître les différentes
couches de terrain, les nappes d’eau et à
rechercher le bon sol.

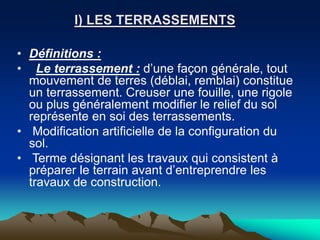

4. I) LES TERRASSEMENTS
• Définitions :
• Le terrassement : d’une façon générale, tout
mouvement de terres (déblai, remblai) constitue
un terrassement. Creuser une fouille, une rigole
ou plus généralement modifier le relief du sol
représente en soi des terrassements.
• Modification artificielle de la configuration du
sol.
• Terme désignant les travaux qui consistent à
préparer le terrain avant d’entreprendre les
travaux de construction.

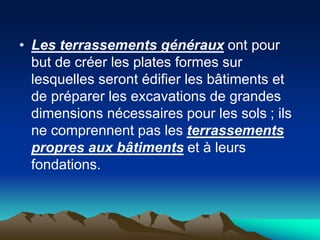

5. • Les terrassements généraux ont pour
but de créer les plates formes sur
lesquelles seront édifier les bâtiments et
de préparer les excavations de grandes
dimensions nécessaires pour les sols ; ils
ne comprennent pas les terrassements
propres aux bâtiments et à leurs
fondations.

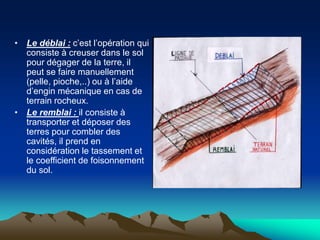

6. • Le déblai : c’est l’opération qui
consiste à creuser dans le sol
pour dégager de la terre, il
peut se faire manuellement
(pelle, pioche,..) ou à l’aide
d’engin mécanique en cas de
terrain rocheux.
• Le remblai : il consiste à
transporter et déposer des
terres pour combler des
cavités, il prend en
considération le tassement et
le coefficient de foisonnement
du sol.

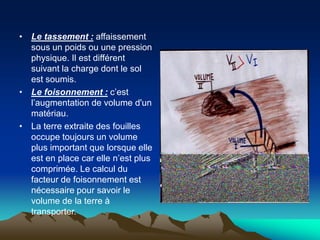

7. • Le tassement : affaissement
sous un poids ou une pression
physique. Il est différent
suivant la charge dont le sol
est soumis.
• Le foisonnement : c’est
l’augmentation de volume d'un
matériau.
• La terre extraite des fouilles
occupe toujours un volume
plus important que lorsque elle
est en place car elle n’est plus
comprimée. Le calcul du
facteur de foisonnement est
nécessaire pour savoir le
volume de la terre à
transporter.

8. Le processus de terrassement
(les engins de terrassement)
• L’excavation : c’est
l’opération de déblai et
de remblai, elle se fait à
l’aide de la chargeuse

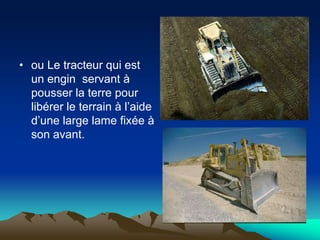

9. • ou Le tracteur qui est
un engin servant à
pousser la terre pour
libérer le terrain à l’aide
d’une large lame fixée à
son avant.

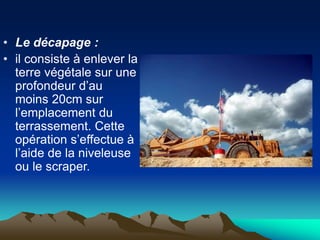

10. • Le décapage :
• il consiste à enlever la
terre végétale sur une
profondeur d’au
moins 20cm sur
l’emplacement du
terrassement. Cette
opération s’effectue à
l’aide de la niveleuse
ou le scraper.

11. • Pour évacuer et
transporter la terre
hors du chantier pour
éviter l’encombrement
du terrain on trouve
les engins de
transport (les
tombereaux) des
camions équipés
d’une benne.

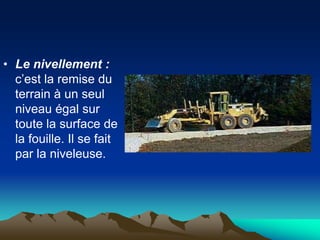

12. • Le nivellement :
c’est la remise du
terrain à un seul
niveau égal sur
toute la surface de
la fouille. Il se fait
par la niveleuse.

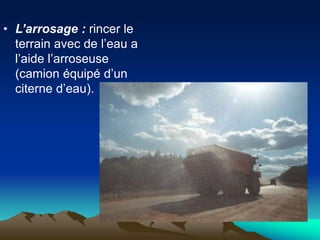

13. • L’arrosage : rincer le
terrain avec de l’eau a
l’aide l’arroseuse
(camion équipé d’un
citerne d’eau).

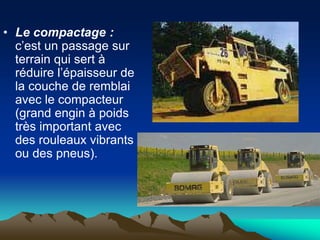

14. • Le compactage :
c’est un passage sur
terrain qui sert à
réduire l’épaisseur de
la couche de remblai
avec le compacteur
(grand engin à poids
très important avec
des rouleaux vibrants
ou des pneus).

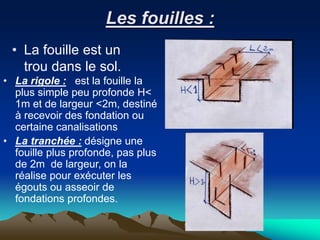

15. Les fouilles :
• La fouille est un
trou dans le sol.
• La rigole : est la fouille la
plus simple peu profonde H<
1m et de largeur <2m, destiné
à recevoir des fondation ou
certaine canalisations
• La tranchée : désigne une
fouille plus profonde, pas plus
de 2m de largeur, on la
réalise pour exécuter les
égouts ou asseoir de
fondations profondes.

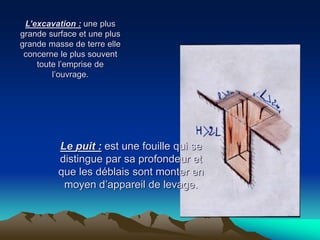

16. L’excavation : une plus
grande surface et une plus
grande masse de terre elle
concerne le plus souvent
toute l’emprise de
l’ouvrage.
Le puit : est une fouille qui se
distingue par sa profondeur et
que les déblais sont monter en
moyen d’appareil de levage.

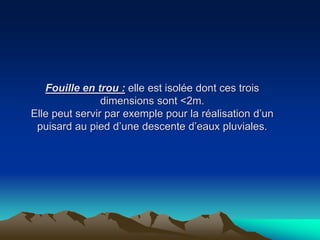

18. Fouille en trou : elle est isolée dont ces trois
dimensions sont <2m.
Elle peut servir par exemple pour la réalisation d’un
puisard au pied d’une descente d’eaux pluviales.

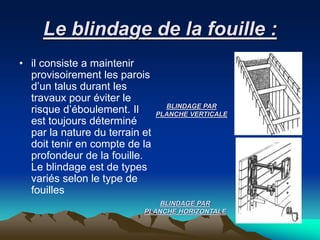

19. Le blindage de la fouille :
• il consiste a maintenir
provisoirement les parois
d’un talus durant les
travaux pour éviter le
risque d’éboulement. Il
est toujours déterminé
par la nature du terrain et
doit tenir en compte de la
profondeur de la fouille.
Le blindage est de types
variés selon le type de
fouilles
BLINDAGE PAR
PLANCHE HORIZONTALE
BLINDAGE PAR
PLANCHE VERTICALE

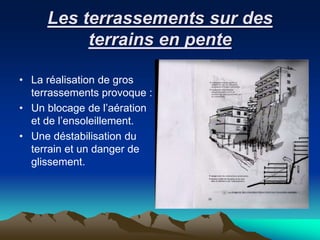

20. Les terrassements sur des
terrains en pente
• La réalisation de gros
terrassements provoque :
• Un blocage de l’aération
et de l’ensoleillement.
• Une déstabilisation du
terrain et un danger de
glissement.

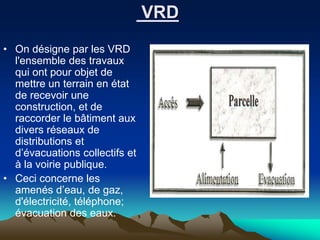

21. VRD
• On désigne par les VRD
l'ensemble des travaux
qui ont pour objet de
mettre un terrain en état
de recevoir une
construction, et de
raccorder le bâtiment aux
divers réseaux de
distributions et
d’évacuations collectifs et
à la voirie publique.
• Ceci concerne les
amenés d’eau, de gaz,
d'électricité, téléphone;
évacuation des eaux.

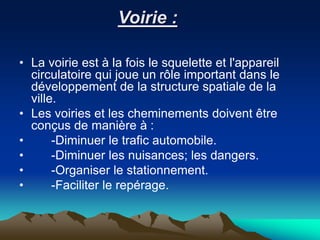

22. Voirie :
• La voirie est à la fois le squelette et l'appareil
circulatoire qui joue un rôle important dans le
développement de la structure spatiale de la
ville.
• Les voiries et les cheminements doivent être
conçus de manière à :
• -Diminuer le trafic automobile.
• -Diminuer les nuisances; les dangers.
• -Organiser le stationnement.
• -Faciliter le repérage.

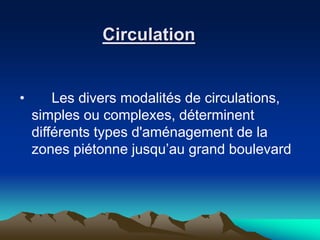

23. Circulation
• Les divers modalités de circulations,
simples ou complexes, déterminent
différents types d'aménagement de la
zones piétonne jusqu’au grand boulevard

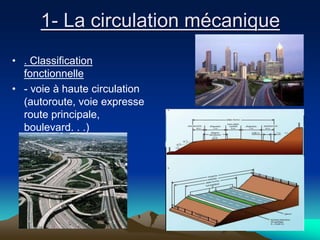

24. 1- La circulation mécanique
• . Classification
fonctionnelle
• - voie à haute circulation
(autoroute, voie expresse
route principale,
boulevard. . .)

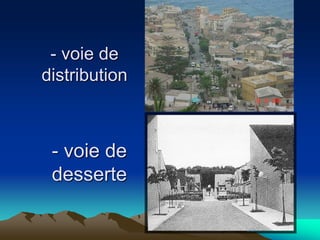

25. - voie de
distribution
- voie de
desserte

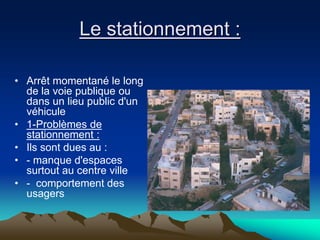

26. Le stationnement :
• Arrêt momentané le long
de la voie publique ou
dans un lieu public d'un
véhicule
• 1-Problèmes de
stationnement :
• Ils sont dues au :
• - manque d'espaces
surtout au centre ville
• - comportement des
usagers

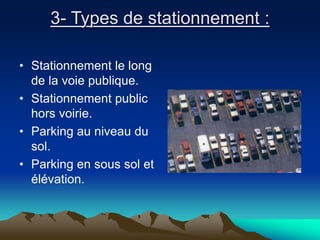

27. 3- Types de stationnement :
• Stationnement le long
de la voie publique.
• Stationnement public
hors voirie.
• Parking au niveau du
sol.
• Parking en sous sol et
élévation.

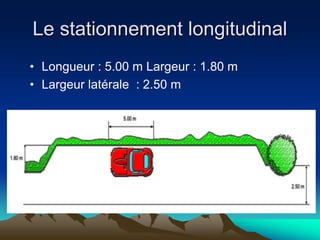

28. Le stationnement longitudinal
• Longueur : 5.00 m Largeur : 1.80 m
• Largeur latérale : 2.50 m

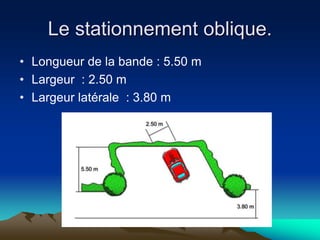

29. Le stationnement oblique.
• Longueur de la bande : 5.50 m
• Largeur : 2.50 m
• Largeur latérale : 3.80 m

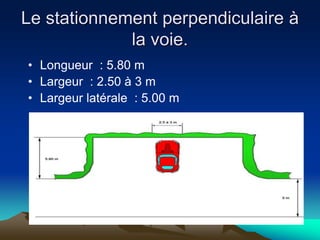

30. Le stationnement perpendiculaire à
la voie.
• Longueur : 5.80 m
• Largeur : 2.50 à 3 m
• Largeur latérale : 5.00 m

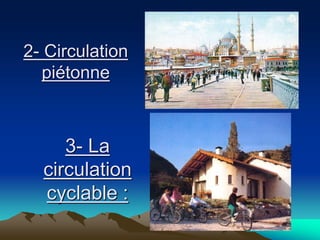

31. 2- Circulation
piétonne
3- La
circulation
cyclable :

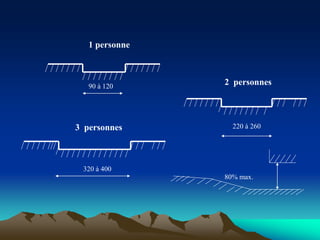

32. 1 personne
2 personnes
3 personnes
90 à 120
320 à 400
220 à 260
80% max.

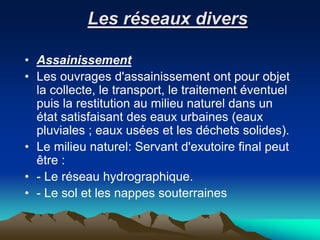

33. Les réseaux divers
• Assainissement
• Les ouvrages d'assainissement ont pour objet
la collecte, le transport, le traitement éventuel
puis la restitution au milieu naturel dans un
état satisfaisant des eaux urbaines (eaux
pluviales ; eaux usées et les déchets solides).
• Le milieu naturel: Servant d'exutoire final peut
être :
• - Le réseau hydrographique.
• - Le sol et les nappes souterraines

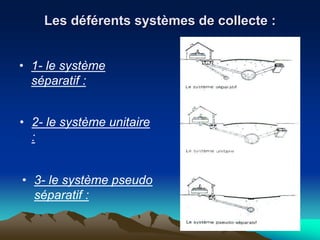

34. Les déférents systèmes de collecte :
• 1- le système
séparatif :
• 2- le système unitaire
:
• 3- le système pseudo
séparatif :

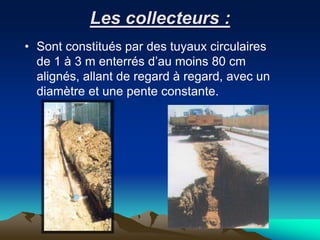

35. Les collecteurs :
• Sont constitués par des tuyaux circulaires
de 1 à 3 m enterrés d’au moins 80 cm
alignés, allant de regard à regard, avec un
diamètre et une pente constante.

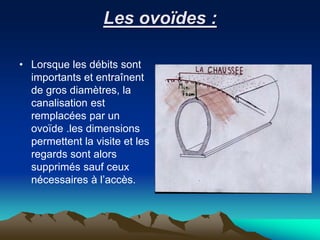

36. Les ovoïdes :
• Lorsque les débits sont
importants et entraînent
de gros diamètres, la
canalisation est
remplacées par un
ovoïde .les dimensions
permettent la visite et les
regards sont alors
supprimés sauf ceux
nécessaires à l’accès.

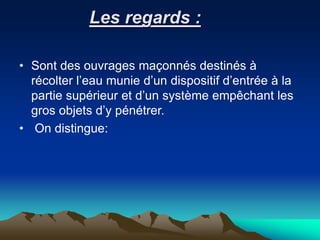

37. Les regards :
• Sont des ouvrages maçonnés destinés à
récolter l’eau munie d’un dispositif d’entrée à la
partie supérieur et d’un système empêchant les
gros objets d’y pénétrer.
• On distingue:

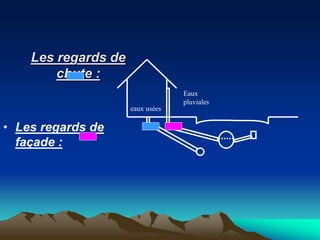

38. Les regards de
chute :
• Les regards de
façade :
Eaux
pluviales
eaux usées

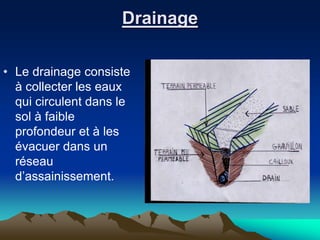

39. Drainage
• Le drainage consiste
à collecter les eaux
qui circulent dans le
sol à faible
profondeur et à les
évacuer dans un
réseau
d’assainissement.

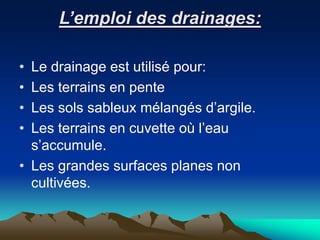

40. L’emploi des drainages:
• Le drainage est utilisé pour:
• Les terrains en pente
• Les sols sableux mélangés d’argile.
• Les terrains en cuvette où l’eau
s’accumule.
• Les grandes surfaces planes non
cultivées.

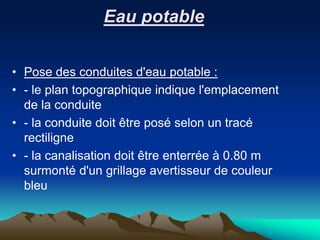

41. Eau potable
• Pose des conduites d'eau potable :
• - le plan topographique indique l'emplacement
de la conduite
• - la conduite doit être posé selon un tracé
rectiligne
• - la canalisation doit être enterrée à 0.80 m
surmonté d'un grillage avertisseur de couleur
bleu

42. Electricité
• 1- les réseaux aériens sur poteau:HT
• Déconseillé dans une ville; ils sont
économique mais dangereux, inesthétique,
soumis au intempérie.
• Centrale électrique => Réseau HT =>
Distribution
• 2- les réseaux souterrains :
• C’est la distribution de l'électricité à MT
dans la ville

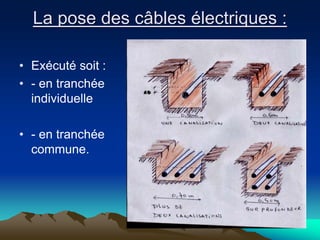

43. La pose des câbles électriques :
• Exécuté soit :
• - en tranchée
individuelle
• - en tranchée
commune.

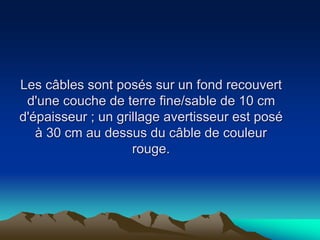

44. Les câbles sont posés sur un fond recouvert
d'une couche de terre fine/sable de 10 cm
d'épaisseur ; un grillage avertisseur est posé
à 30 cm au dessus du câble de couleur
rouge.

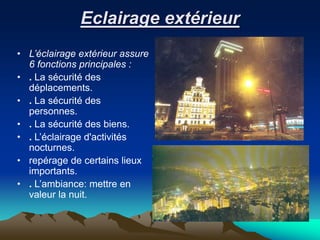

45. Eclairage extérieur
• L’éclairage extérieur assure
6 fonctions principales :
• . La sécurité des
déplacements.
• . La sécurité des
personnes.
• . La sécurité des biens.
• . L’éclairage d'activités
nocturnes.
• repérage de certains lieux
importants.
• . L’ambiance: mettre en
valeur la nuit.

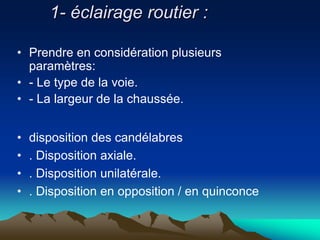

46. 1- éclairage routier :
• Prendre en considération plusieurs
paramètres:
• - Le type de la voie.
• - La largeur de la chaussée.
• disposition des candélabres
• . Disposition axiale.
• . Disposition unilatérale.
• . Disposition en opposition / en quinconce

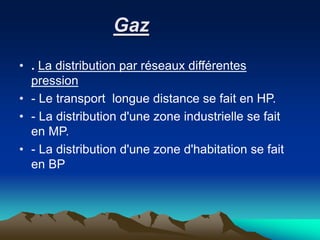

47. Gaz
• . La distribution par réseaux différentes
pression
• - Le transport longue distance se fait en HP.
• - La distribution d'une zone industrielle se fait
en MP.
• - La distribution d'une zone d'habitation se fait
en BP

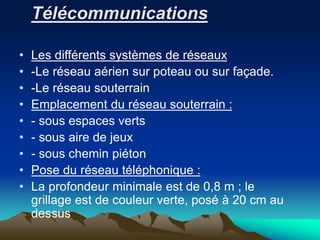

48. Télécommunications
• Les différents systèmes de réseaux
• -Le réseau aérien sur poteau ou sur façade.
• -Le réseau souterrain
• Emplacement du réseau souterrain :
• - sous espaces verts
• - sous aire de jeux
• - sous chemin piéton
• Pose du réseau téléphonique :
• La profondeur minimale est de 0,8 m ; le
grillage est de couleur verte, posé à 20 cm au
dessus

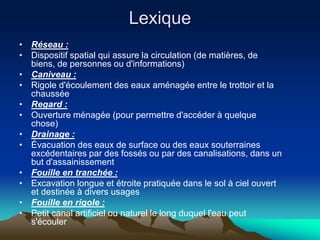

49. Lexique
• Réseau :
• Dispositif spatial qui assure la circulation (de matières, de
biens, de personnes ou d'informations)
• Caniveau :
• Rigole d'écoulement des eaux aménagée entre le trottoir et la
chaussée
• Regard :
• Ouverture ménagée (pour permettre d'accéder à quelque
chose)
• Drainage :
• Évacuation des eaux de surface ou des eaux souterraines
excédentaires par des fossés ou par des canalisations, dans un
but d'assainissement
• Fouille en tranchée :
• Excavation longue et étroite pratiquée dans le sol à ciel ouvert
et destinée à divers usages
• Fouille en rigole :
• Petit canal artificiel ou naturel le long duquel l'eau peut
s'écouler

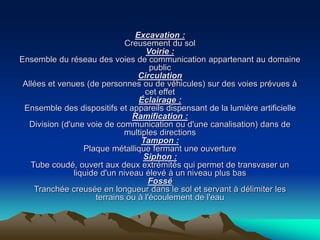

50. Excavation :
Creusement du sol
Voirie :
Ensemble du réseau des voies de communication appartenant au domaine
public
Circulation
Allées et venues (de personnes ou de véhicules) sur des voies prévues à
cet effet
Éclairage :
Ensemble des dispositifs et appareils dispensant de la lumière artificielle
Ramification :
Division (d'une voie de communication ou d'une canalisation) dans de
multiples directions
Tampon :
Plaque métallique fermant une ouverture
Siphon :
Tube coudé, ouvert aux deux extrémités qui permet de transvaser un
liquide d'un niveau élevé à un niveau plus bas
Fossé
Tranchée creusée en longueur dans le sol et servant à délimiter les
terrains ou à l'écoulement de l'eau

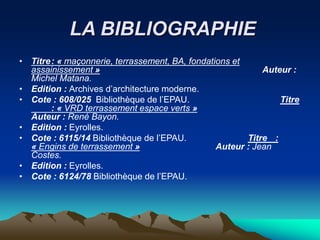

51. LA BIBLIOGRAPHIE
• Titre: « maçonnerie, terrassement, BA, fondations et
assainissement » Auteur :
Michel Matana.
• Edition : Archives d’architecture moderne.
• Cote : 608/025 Bibliothèque de l’EPAU. Titre
: « VRD terrassement espace verts »
Auteur : René Bayon.
• Edition : Eyrolles.
• Cote : 6115/14 Bibliothèque de l’EPAU. Titre :
« Engins de terrassement » Auteur : Jean
Costes.
• Edition : Eyrolles.
• Cote : 6124/78 Bibliothèque de l’EPAU.

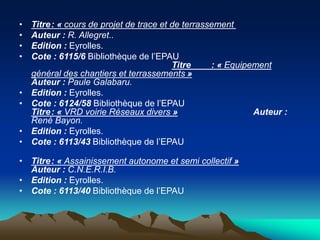

52. • Titre: « cours de projet de trace et de terrassement
• Auteur : R. Allegret..
• Edition : Eyrolles.
• Cote : 6115/6 Bibliothèque de l’EPAU
Titre : « Equipement
général des chantiers et terrassements »
Auteur : Paule Galabaru.
• Edition : Eyrolles.
• Cote : 6124/58 Bibliothèque de l’EPAU
Titre: « VRD voirie Réseaux divers » Auteur :
René Bayon.
• Edition : Eyrolles.
• Cote : 6113/43 Bibliothèque de l’EPAU
• Titre: « Assainissement autonome et semi collectif »
Auteur : C.N.E.R.I.B.
• Edition : Eyrolles.
• Cote : 6113/40 Bibliothèque de l’EPAU

53. • Titre : « Assainissement »
Auteur : documentation française de bâtiment.
• Edition : Moniteur. Paris
• Cote : 716/035 Bibliothèque de l’EPAU
• Titre : « terrassement »
Auteur : documents techniques unifié.
• Edition revue CSTB.
• Cote : 6115/14 Bibliothèque de l’EPAU
• CD ROM Encyclopédie Microsoft Encarta
• Sur le web
• http://deschiron.fr/rubriquepresentation/qualificationfnt
p.html
• http://www.cefi.org/secteurs/btp/tp1.htm
