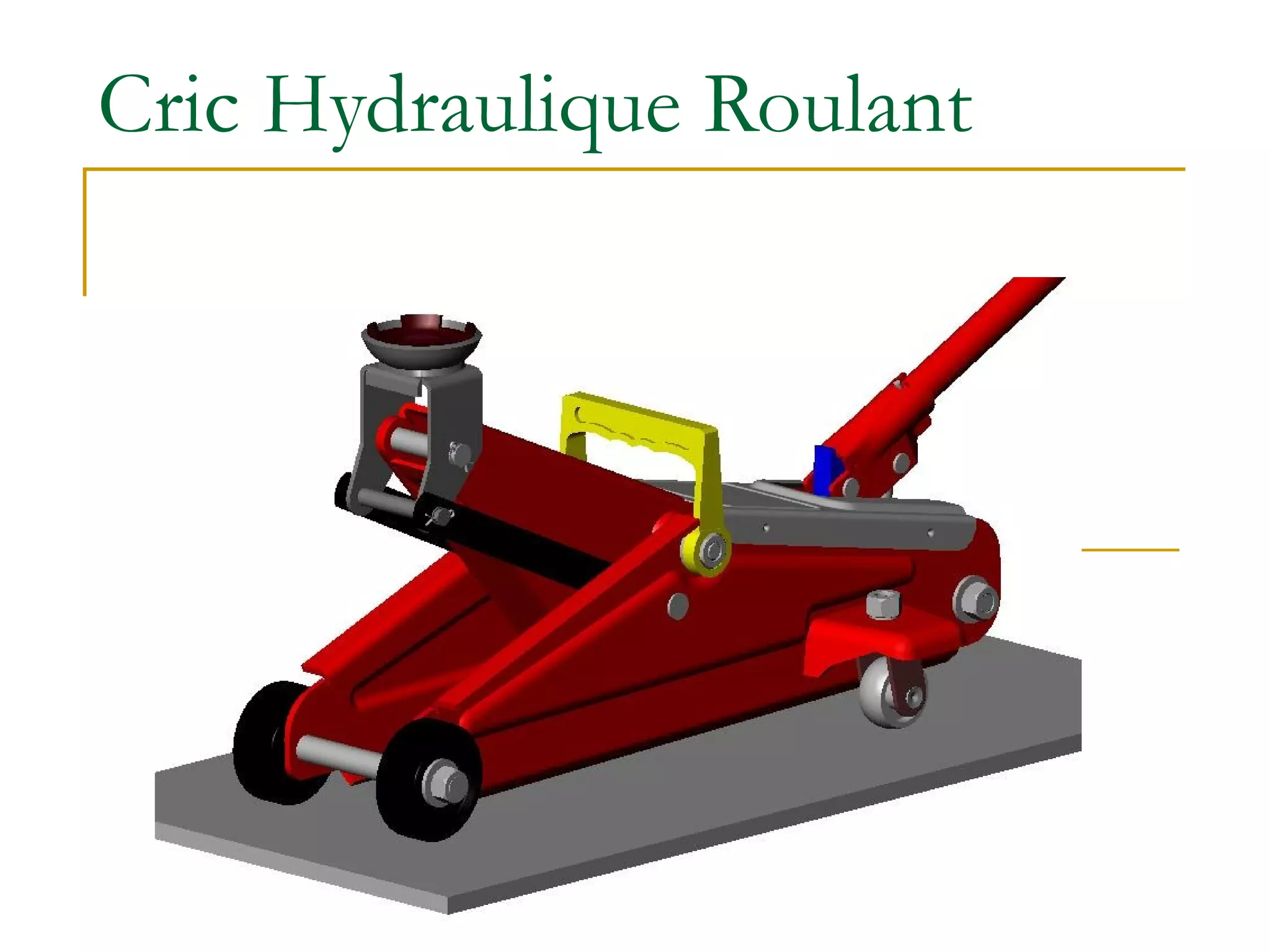

1. Cric Hydraulique Roulant

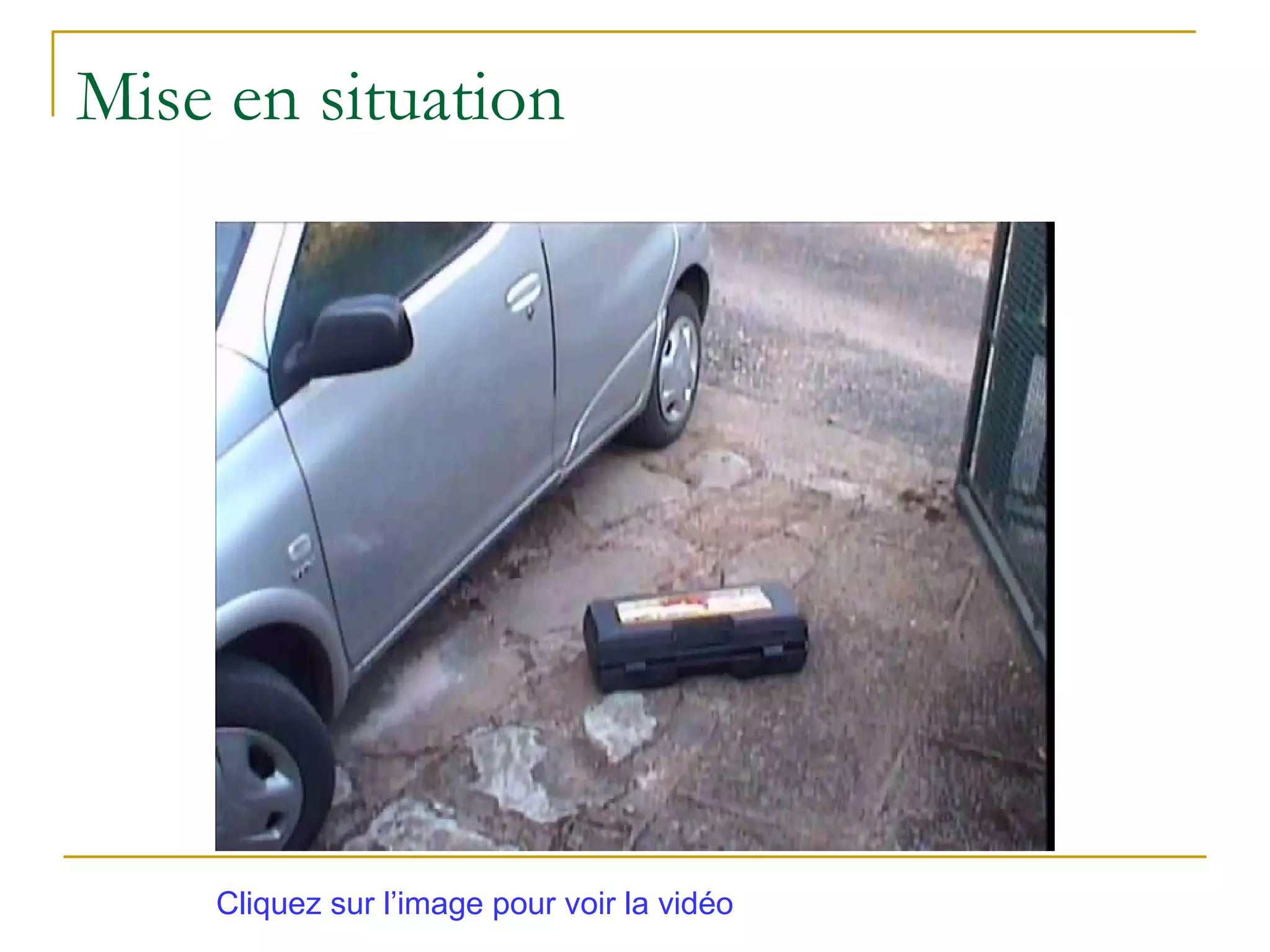

2. Mise en situation Cliquez sur l’image pour voir la vidéo

3. Eclaté

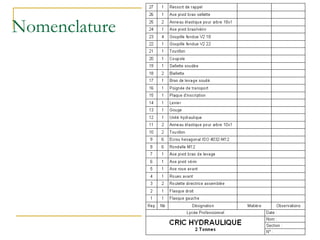

4. Nomenclature

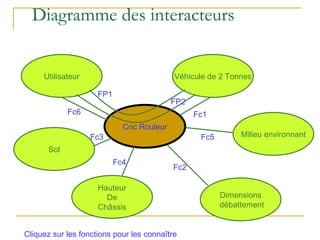

5. Diagramme des interacteurs Cric Rouleur Utilisateur Véhicule de 2 Tonnes Hauteur De Châssis Dimensions débattement Sol Milieu environnant Cliquez sur les fonctions pour les connaître FP1 FP2 Fc6 Fc3 Fc2 Fc4 Fc5 Fc1

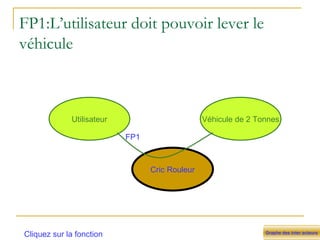

6. FP1:L’utilisateur doit pouvoir lever le véhicule Graphe des inter acteurs Cliquez sur la fonction Cric Rouleur Utilisateur Véhicule de 2 Tonnes FP1

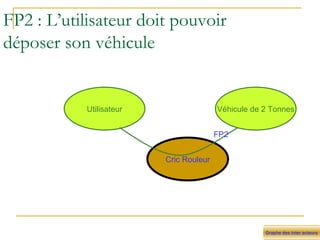

7. FP2 : L’utilisateur doit pouvoir déposer son véhicule Graphe des inter acteurs Cric Rouleur Utilisateur Véhicule de 2 Tonnes FP2

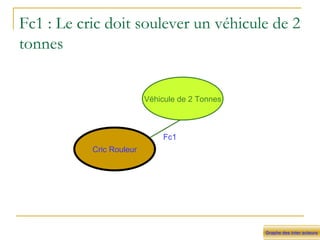

8. Fc1 : Le cric doit soulever un véhicule de 2 tonnes Graphe des inter acteurs Cric Rouleur Véhicule de 2 Tonnes Fc1

9. Fc2 :Le cric doit suffisamment lever le véhicule Graphe des inter acteurs Cric Rouleur Dimensions débattement Fc2

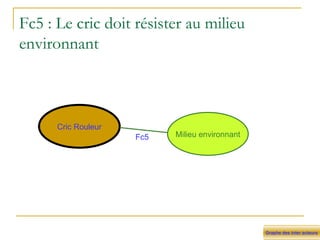

10. Fc5 : Le cric doit résister au milieu environnant Graphe des inter acteurs Cric Rouleur Milieu environnant Fc5

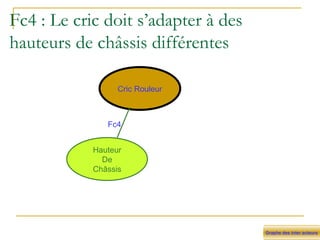

11. Fc4 : Le cric doit s’adapter à des hauteurs de châssis différentes Graphe des inter acteurs Cric Rouleur Hauteur De Châssis Fc4

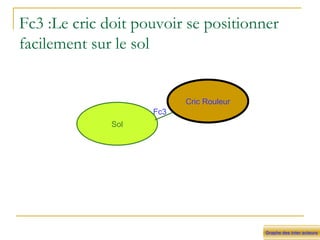

12. Fc3 :Le cric doit pouvoir se positionner facilement sur le sol Graphe des inter acteurs Cric Rouleur Sol Fc3

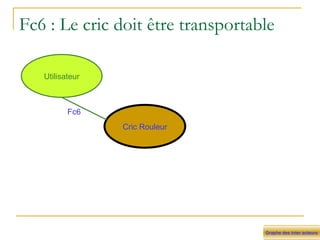

13. Fc6 : Le cric doit être transportable Graphe des inter acteurs Cric Rouleur Utilisateur Fc6

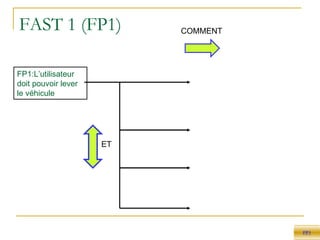

14. FAST 1 (FP1) FP1:L’utilisateur doit pouvoir lever le véhicule FT11: Convertir l’énergie manuelle en énergie mécanique FT12 : Transmettre l’effort développé au véhicule FT14: immobiliser dans toute position FT13: Soulever le véhicule FP1 ET COMMENT

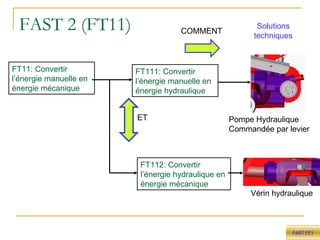

15. FAST 2 (FT11) FT11: Convertir l’énergie manuelle en énergie mécanique FAST FP1 Solutions techniques FT112: Convertir l’énergie hydraulique en énergie mécanique FT111: Convertir l’énergie manuelle en énergie hydraulique Pompe Hydraulique Commandée par levier Vérin hydraulique ET COMMENT

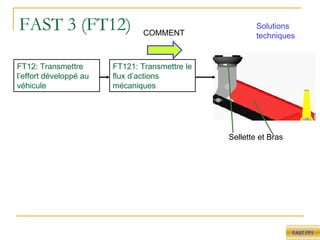

16. FAST 3 (FT12) FT12: Transmettre l’effort développé au véhicule FAST FP1 Solutions techniques Sellette et Bras FT121: Transmettre le flux d’actions mécaniques COMMENT

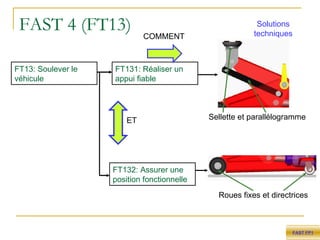

17. FAST 4 (FT13) FT13: Soulever le véhicule FAST FP1 Solutions techniques Sellette et parallélogramme Roues fixes et directrices FT132: Assurer une position fonctionnelle FT131: Réaliser un appui fiable ET COMMENT

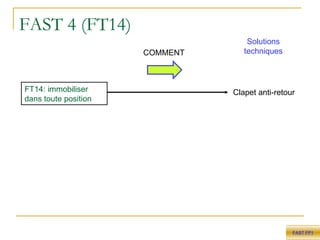

18. FAST 4 (FT14) FT14: immobiliser dans toute position Clapet anti-retour FAST FP1 Solutions techniques COMMENT

19. FIN Ce diaporama a été créé sur les bases d’un travail des collègues du lycée Julien de Balleur de Chalon sur Saône
