Le document traite de la classification des adresses réseau et de l'allocation d'adresses pour une entreprise souhaitant se connecter à Internet. Il analyse la capacité des classes d'adresses à supporter un certain nombre de machines et propose des solutions en découpant un réseau en sous-réseaux pour différents départements. Enfin, il décrit la configuration de l'attribution des sous-réseaux, avec les masques et plages d'adresses associées.

1. Nom et Prénom : Khalid Bentama
Master : système télécommunication
Appogé : 17000219
Devoire libre
Exercice 1
Quelles sont les classes des adresses réseaux suivantes ? Combien d’adresses
machines peuvent être utilisées par chacune ?
– 204.160.241.93;
– 138.96.32.3;
– 18.181.0.31;
Correction :
Pour adresses réseaux : 204.160.241.93
On a 204 = 11001100
Donc classe C
Alors on aura 2^8-2 =254 adresses machines possibles
Pour adresses réseaux : 138.96.32.3
On a 138 = 10001010
Donc classe B
Alors on aura 2^16-2 =65534 adresses machines possibles
Pour adresses réseaux : 18.181.0.31
On a 18 = 00010010
Donc classe A
Alors on aura 2^24-2 =16777214 adresses machines possibles

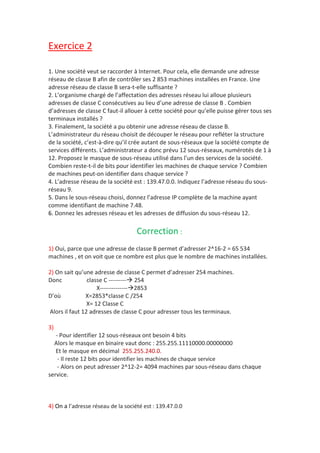

2. Exercice 2
1. Une société veut se raccorder à Internet. Pour cela, elle demande une adresse
réseau de classe B afin de contrôler ses 2 853 machines installées en France. Une
adresse réseau de classe B sera-t-elle suffisante ?
2. L’organisme chargé de l’affectation des adresses réseau lui alloue plusieurs
adresses de classe C consécutives au lieu d’une adresse de classe B . Combien
d’adresses de classe C faut-il allouer à cette société pour qu’elle puisse gérer tous ses
terminaux installés ?
3. Finalement, la société a pu obtenir une adresse réseau de classe B.
L’administrateur du réseau choisit de découper le réseau pour refléter la structure
de la société, c’est-à-dire qu’il crée autant de sous-réseaux que la société compte de
services différents. L’administrateur a donc prévu 12 sous-réseaux, numérotés de 1 à
12. Proposez le masque de sous-réseau utilisé dans l’un des services de la société.
Combien reste-t-il de bits pour identifier les machines de chaque service ? Combien
de machines peut-on identifier dans chaque service ?
4. L’adresse réseau de la société est : 139.47.0.0. Indiquez l’adresse réseau du sous-
réseau 9.
5. Dans le sous-réseau choisi, donnez l’adresse IP complète de la machine ayant
comme identifiant de machine 7.48.
6. Donnez les adresses réseau et les adresses de diffusion du sous-réseau 12.
Correction :
1) Oui, parce que une adresse de classe B permet d’adresser 2^16-2 = 65 534
machines , et on voit que ce nombre est plus que le nombre de machines installées.
2) On sait qu’une adresse de classe C permet d’adresser 254 machines.
Donc classe C --------- 254
X--------------2853
D’où X=2853*classe C /254
X= 12 Classe C
Alors il faut 12 adresses de classe C pour adresser tous les terminaux.
3)
- Pour identifier 12 sous-réseaux ont besoin 4 bits
Alors le masque en binaire vaut donc : 255.255.11110000.00000000
Et le masque en décimal 255.255.240.0.
- Il reste 12 bits pour identifier les machines de chaque service
- Alors on peut adresser 2^12-2= 4094 machines par sous-réseau dans chaque
service.
4) On a l’adresse réseau de la société est : 139.47.0.0

3. Donc le sous-réseau 9 aura pour adresse réseau : 139.47.10010000.00000000
D’où 139.47 .144.0
5) La machine 7.48 du sous-réseau 139.47.144.0 a pour adresse IP 139.47.151.48.
6) Adresse réseau du sous-réseau 12 : 139.47.192.0 et son adresse de diffusion est
139.47.207.255.
Exercice 3
Une entreprise dispose d’un réseau Ethernet avec 60 hôtes, supportant le protocole
IP.
Les informations dont nous disposons sur ce réseau sont :
o Adresse réseau utilisée : 193.250.17.0
o 3 départements : Administratif, Informatique et commercial
o Ces départements sont reliés à l’aide de routeurs (2 liaisons WAN)
Les contraintes pour ce réseau sont les suivantes :
o Chaque département doit avoir son propre sous-réseau.
o Certaines stations du département Informatique utilisées sur les chaînes de
montage ont déjà une plage d’adresses IP à ne pas modifier (attribuée
statiquement). Celle-ci va de 193.250.17.110 à 193.250.17.117.
o Le département administratif contient 25 hôtes, le département Informatique
15 et le département commercial 20.
Complétez le tableau d’attribution des sous-réseaux :
Sous-réseau Taille Masque sous
réseau
Plage
d’adresse
Adresse de
diffusion
193.250.17.0 2^5-2 27 193.250.17.1
193.250.17.30
193.250.17.31
193.250.17.32 2^5-2 27 193.250.17.33
193.250.17.62
193.250.17.63
193.250.17.64 2^4-2 28 193.250.17.65
193.250.17.78
193.250.17.79
193.250.17.80 2^2-2 30 193.250.17.81
193.250.17.82
193.250.17.83
193.250.17.84 2^2-2 30 193.250.17.85
193.250.17.86
193.250.17.87
