SUIVI &
SUPPORT
TÉCHNIQUE
J O U R N É E
Normaliser le Réseau Local au sein d’établissements de la santé

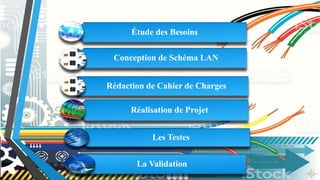

Étude des Besoins
Conception de Schéma LAN
Rédaction de Cahier de Charges
Réalisation de Projet
Les Testes
La Validation
LE RÉSEAU LOCAL
Le réseau local met en relation des équipements terminaux (ordinateurs,
imprimantes, stations de travail, terminaux passifs), et des serveurs.
Un réseau local se caractérise par :
-Son système de câblage (UTP, fibre optique)
-Sa vitesse de transmission
-Sa méthode d’accès.
TOPOLOGIE EN ETOILE
C'est la plus utilisée. Un concentrateur (Hub, Switch, Routeur) représente
un nœud du réseau. Les ordinateurs ou périphériques sont reliés à lui. Toute
panne d'un périphérique n'entraine pas de panne du réseau. En revanche, la
défaillance d'un concentrateur perturbera la communication de tous les
périphériques et ordinateurs qui en dépendent.
RAPPEL

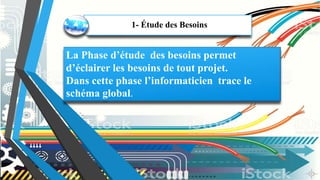

La Phase d’étude des besoins permet
d’éclairer les besoins de tout projet.
Dans cette phase l’informaticien trace le
schéma global.
1- Étude des Besoins

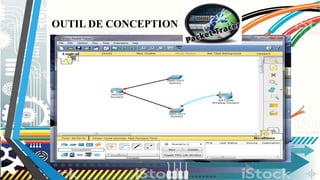

OUTIL DE CONCEPTION
Schéma Global

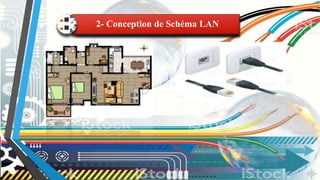

2- Conception de Schéma LAN

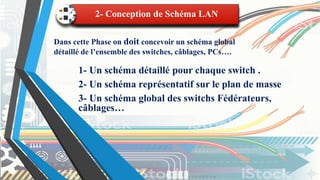

1- Un schéma détaillé pour chaque switch .
2- Un schéma représentatif sur le plan de masse
3- Un schéma global des switchs Fédérateurs,
câblages…
2- Conception de Schéma LAN
Dans cette Phase on doit concevoir un schéma global
détaillé de l’ensemble des switches, câblages, PCs….

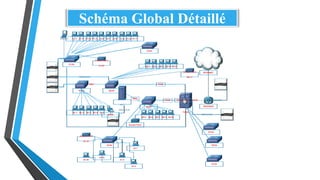

Schéma Global Détaillé
FO/04
ONDULEUR
ROUTEURA0/48
B1/24 B2/24
C1/24
FO/03 FEDIRATEUR
FO/02
FO/01
GI/01
INTERNET
C1.1 C1.6C1.5C1.4C1.3C1.2 C1.11C1.10C1.9C1.8C1.7
B1.5B1.4B1.3B1.2B1.1
A0.48A0.41A0.7A0.4A0.3
B2.24B2.15B2.9B2.8B2.3
Access Point
C1.22
Access Point
Access Point
B2.11
B1.20
SERVER1
A0.2
GI/02
ONDULEUR
ONDULEUR
ONDULEUR
ONDULEUR
C2/24
A1/24
D1/24
E1/24
D2/24
Access Point
A1.12
A1.48
A1.41
A1.7
A1.4
A1.3

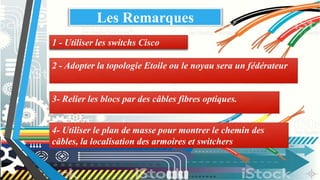

1 - Utiliser les switchs Cisco
2 - Adopter la topologie Etoile ou le noyau sera un fédérateur
3- Relier les blocs par des câbles fibres optiques.
4- Utiliser le plan de masse pour montrer le chemin des
câbles, la localisation des armoires et switchers
Les Remarques
5- Les petits établissements n’ont pas besoin de Fédérateur .
6- Un Fédérateur n’est pas un serveur !!!
7- Tracer un schéma pour chaque polyclinique.
Remarques
1- Le lieu du local pour le Fédérateur doit être choisi en soin
..centraliser pour éviter le gaspillage de câblage …et sécuriser
2- Le choix des endroits des armoires facilite la conception …
3-les salles de staff, les bureaux d’accueil, des médecins, des chefs services, et
l’entrée des couloirs (pour futur point d’accès wifi) doit contenir
4-les salles des machines biomédicales lourds (IRM, scanner,
mammographie…) et les salles des blocs opératoires doivent contenir des boites
RJ45 ainsi que les pharmacies de services,
Notes & Recommandations

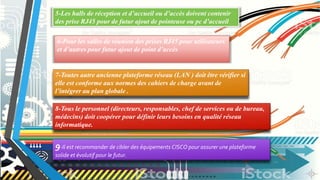

5-Les halls de réception et d’accueil ou d’accès doivent contenir
des prise RJ45 pour de futur ajout de pointeuse ou pc d’accueil
6-Pour les salles de réunion des prises RJ45 pour utilisateurs
et d’autres pour futur ajout de point d’accès
7-Toutes autre ancienne plateforme réseau (LAN ) doit être vérifier si
elle est conforme aux normes des cahiers de charge avant de
l’intégrer au plan globale .
8-Tous le personnel (directeurs, responsables, chef de services ou de bureau,
médecins) doit coopérer pour définir leurs besoins en qualité réseau
informatique.
9-Il est recommander de cibler des équipements CISCO pour assurer une plateforme
solide et évolutif pour le futur.
Lorsque l’informaticien trace son plan de conception
(schéma global et détaillé du Map LAN) il lui reste juste de
remplir le devis quantitatif et estimatif (voir page 26 du
descriptif du cahier de charges)
NOTE: tout établissement doit obligatoirement utiliser le
modèle Cahier des charges envoyé par MSPRH
3- Rédaction de Cahier de Charges
Tout fournisseur ou prestataire de service doit
obligatoirement effectue l’ensemble des testes
cités dans le modèle du cahier des charges (voir
page 9 , page 22…). Ainsi il doit fournir un plan
de testes et les résultats des testes livrables.
4- Les Testes
Dans cette phase le maitre d’ouvrage doit vérifier
les résultats de testes et confirme ou les refuse
5- Validation

étapes de réalisation réseau local
