1. Géoréférencer une image dans
QGIS 2.14

2. GEOREFERENCER UNE IMAGE

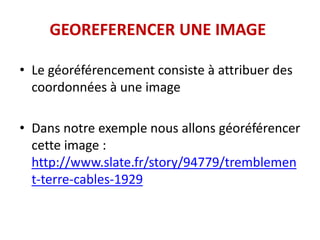

• Le géoréférencement consiste à attribuer des
coordonnées à une image
• Dans notre exemple nous allons géoréférencer
cette image :
http://www.slate.fr/story/94779/tremblemen
t-terre-cables-1929

3. Détail d'une carte de 1901 sur le réseau mondial de câbles télégraphiques

4. GEOREFERENCER UNE IMAGE

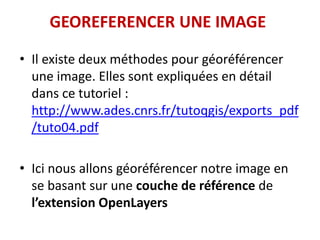

• Il existe deux méthodes pour géoréférencer
une image. Elles sont expliquées en détail
dans ce tutoriel :
http://www.ades.cnrs.fr/tutoqgis/exports_pdf
/tuto04.pdf
• Ici nous allons géoréférencer notre image en
se basant sur une couche de référence de
l’extension OpenLayers

5. GEOREFERENCER UNE IMAGE

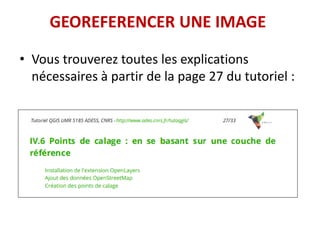

• Vous trouverez toutes les explications
nécessaires à partir de la page 27 du tutoriel :

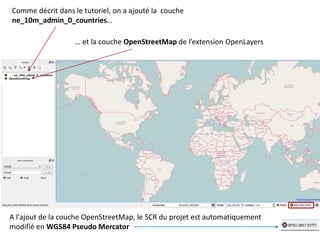

6. Comme décrit dans le tutoriel, on a ajouté la couche
ne_10m_admin_0_countries…
… et la couche OpenStreetMap de l’extension OpenLayers
A l'ajout de la couche OpenStreetMap, le SCR du projet est automatiquement
modifié en WGS84 Pseudo Mercator

7. • Créer des points de calage

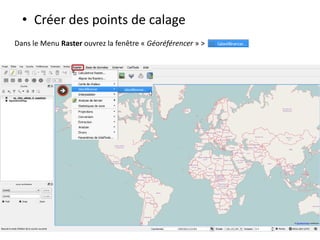

Dans le Menu Raster ouvrez la fenêtre « Géoréférencer » >


8. • Créer des points de calage

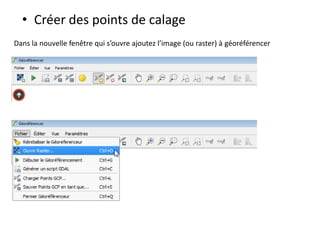

Dans la nouvelle fenêtre qui s’ouvre ajoutez l’image (ou raster) à géoréférencer


9. • Créer des points de calage
Dans la nouvelle fenêtre qui s’ouvre ajoutez l’image (ou raster) à géoréférencer
Sélectionnez ici le WGS84 Pseudo Mercator
EPSG:3857


10. • Créer des points de calage
Dans la nouvelle fenêtre qui s’ouvre ajoutez l’image (ou raster) à géoréférencer

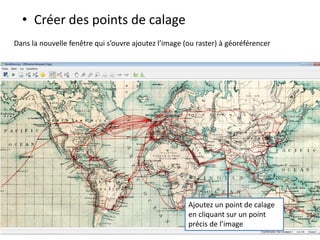

Ajoutez un point de calage
en cliquant sur un point
précis de l’image

11. • Créer des points de calage
Dans la nouvelle fenêtre qui s’ouvre ajoutez l’image (ou raster) à géoréférencer

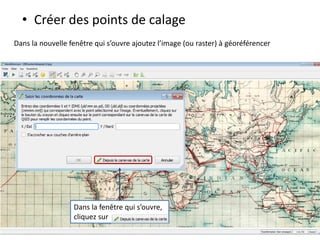

Dans la fenêtre qui s’ouvre,
cliquez sur

12. • Créer des points de calage

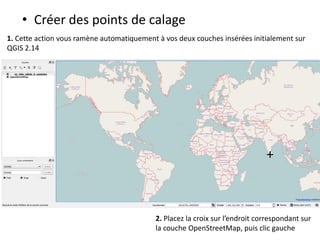

1. Cette action vous ramène automatiquement à vos deux couches insérées initialement sur
QGIS 2.14
+
2. Placez la croix sur l’endroit correspondant sur
la couche OpenStreetMap, puis clic gauche

13. • Créer des points de calage
Dans la nouvelle fenêtre qui s’ouvre ajoutez l’image (ou raster) à géoréférencer

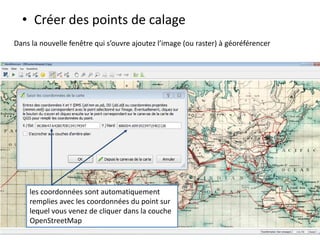

les coordonnées sont automatiquement
remplies avec les coordonnées du point sur
lequel vous venez de cliquer dans la couche
OpenStreetMap

14. • Créer des points de calage

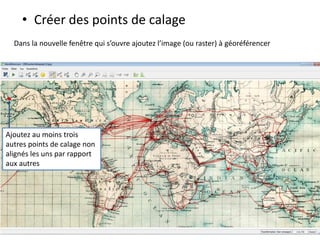

Ajoutez au moins trois
autres points de calage non
alignés les uns par rapport
aux autres
Dans la nouvelle fenêtre qui s’ouvre ajoutez l’image (ou raster) à géoréférencer

15. • Spécifier le type de transformation

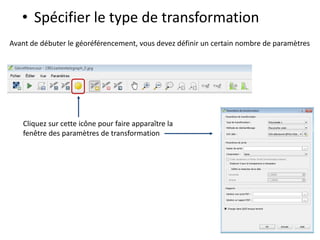

Avant de débuter le géoréférencement, vous devez définir un certain nombre de paramètres
Cliquez sur cette icône pour faire apparaître la
fenêtre des paramètres de transformation

16. • Spécifier le type de transformation
Ici on choisit une transformation (= faire coïncider au maximum les points de
départ avec les coordonnées automatiquement remplies) par défaut
Indiquez le nom et l'emplacement de
l'image géoréférencée
Choisissez le SCR WGS84 Pseudo Mercator
EPSG:3857
Vous pouvez laisser ces cases vides (ou voir les
paramètres avancés pp.20-21 du tutoriel :
http://www.ades.cnrs.fr/tutoqgis/exports_pdf
/tuto04.pdf
Les paramètres sont enregistrés

17. • Lancer le géoréférencement de l’image

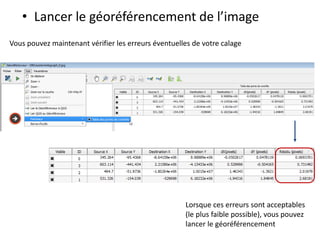

Vous pouvez maintenant vérifier les erreurs éventuelles de votre calage
Lorsque ces erreurs sont acceptables
(le plus faible possible), vous pouvez
lancer le géoréférencement


18. • Lancer le géoréférencement de l’image

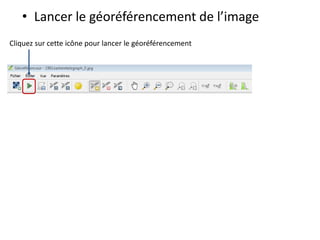

Cliquez sur cette icône pour lancer le géoréférencement

19. • Lancer le géoréférencement de l’image

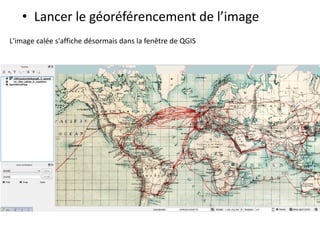

L'image calée s'affiche désormais dans la fenêtre de QGIS

20. • Lancer le géoréférencement de l’image
Si l’image ne s’affiche pas, c’est lié à un problème de projection

21. • Lancer le géoréférencement de l’image

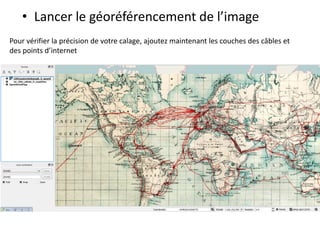

Pour vérifier la précision de votre calage, ajoutez maintenant les couches des câbles et
des points d’internet

22. • Lancer le géoréférencement de l’image

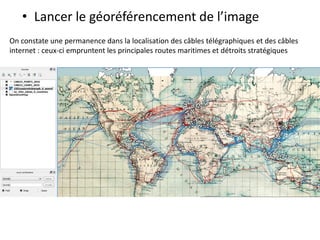

On constate une permanence dans la localisation des câbles télégraphiques et des câbles
internet : ceux-ci empruntent les principales routes maritimes et détroits stratégiques

23. • Lancer le géoréférencement de l’image

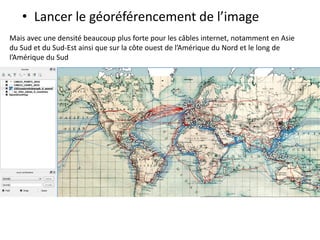

Mais avec une densité beaucoup plus forte pour les câbles internet, notamment en Asie
du Sud et du Sud-Est ainsi que sur la côte ouest de l’Amérique du Nord et le long de
l’Amérique du Sud

24. • Lancer le géoréférencement de l’image

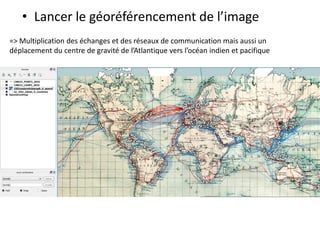

=> Multiplication des échanges et des réseaux de communication mais aussi un
déplacement du centre de gravité de l’Atlantique vers l’océan indien et pacifique
