ENSEMBLES ET SUPPORTS

KUMA

Impreso: 2013-05-13

Ensemble LED décoratif
design minimaliste
forme cylindrique

48

SIMON LIGHTING, S.A.
ENSEMBLES ET SUPPORTS

KUMA ISTANIUM® LED

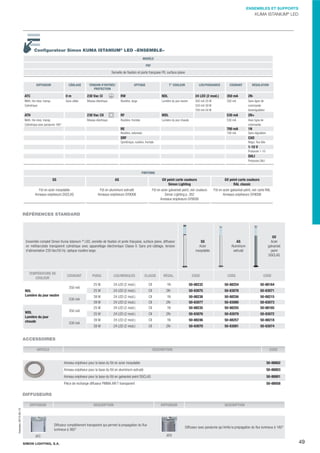

Configurateur Simon KUMA ISTANIUM® LED –ENSEMBLE–
MODÈLE
FRF

Semelle de fixation et porte française FR, surface plane
DIFFUSEUR

CÂBLAGE

TENSION D'ENTRÉE/
PROTECTION

OPTIQUE

T° COULEUR

LED/PUISSANCE

COURANT

RÉGULATION

ATC

0m

230 Vac CI

RW

NDL

24 LED (2 mod.)

350 mA

2N-

Méth. hte résis. transp.
Cylindrique

Sans câble

Réseau électrique

Routière, large

Lumière du jour neutre

350 mA 25 W
530 mA 39 W
700 mA 54 W

350 mA

Sans ligne de
commande
Autorégulation

ATH

230 Vac CII

RF

WDL

530 mA

2N+

Méth. hte résis. transp.
Cylindrique avec paralume 180°

Réseau électrique

Routière, frontale

Lumière du jour chaude

530 mA

Avec ligne de
commande

RE

700 mA

1N

Routière, extensive

700 mA

Sans régulation

SRF

CAD

Symétrique, routière, frontale

Régul. flux tête

1-10 V
Protocole 1-10

DALI
Protocole DALI

FINITIONS

SS

AS

GV peint carte couleurs
Simon Lighting

GV peint carte couleurs
RAL classic

Fût en acier inoxydable
Anneaux enjoliveurs DGCLAS

Fût en aluminium extrudé
Anneaux enjoliveurs GY9006

Fût en acier galvanisé peint, voir couleurs
Simon Lighting p. 262
Anneaux enjoliveurs GY9006

Fût en acier galvanisé peint, voir carte RAL
Anneaux enjoliveurs GY9006

RÉFÉRENCES STANDARD

Ensemble complet Simon Kuma Istanium ® LED, semelle de fixation et porte française, surface plane, diffuseur
en méthacrylate transparent cylindrique avec appareillage électronique Classe II. Sans pré-câblage, tension
d'alimentation 230 Vac/50 Hz, optique routière large.

TEMPÉRATURE DE
COULEUR
NDL
Lumière du jour neutre

COURANT
350 mA
530 mA
350 mA

WDL
Lumière du jour
chaude

530 mA

PUISS.

LED/MODULES

CLASSE

25 W

24 LED (2 mod.)

25 W

24 LED (2 mod.)

39 W
39 W
25 W

SS
Acier
inoxydable

AS
Aluminium
extrudé

GV
Acier
galvanisé
peint
DGCLAS

RÉGUL.

CODE

CODE

CODE

CII

1N

50-88232

50-88254

50-88164

CII

2N-

50-83075

50-83078

50-83071

24 LED (2 mod.)
24 LED (2 mod.)
24 LED (2 mod.)

CII
CII
CII

1N
2N1N

50-88238
50-83077
50-88235

50-88256
50-83080
50-88255

50-88215
50-83073
50-88165

25 W

24 LED (2 mod.)

CII

2N-

50-83076

50-83079

50-83072

39 W

24 LED (2 mod.)

CII

1N

50-88246

50-88257

50-88218

39 W

24 LED (2 mod.)

CII

2N-

50-83070

50-83081

50-83074

ACCESSOIRES
ARTICLE

DESCRIPTION

CODE

Anneau enjoliveur pour la base du fût en acier inoxydable

50-88802

Anneau enjoliveur pour la base du fût en aluminium extrudé

50-88803

Anneau enjoliveur pour la base du fût en galvanisé peint DGCLAS

50-88801

Pièce de rechange diffuseur PMMA ARI T transparent

50-88058

DIFFUSEURS

Impreso: 2013-05-13

DIFFUSEUR

DESCRIPTION

DIFFUSEUR

Diffuseur complètement transparent qui permet la propagation du flux
lumineux à 360°
ATC
SIMON LIGHTING, S.A.

DESCRIPTION

Diffuseur avec paralume qui limite la propagation du flux lumineux à 180°
ATH

49
ENSEMBLES ET SUPPORTS

KUMA ISTANIUM® LED

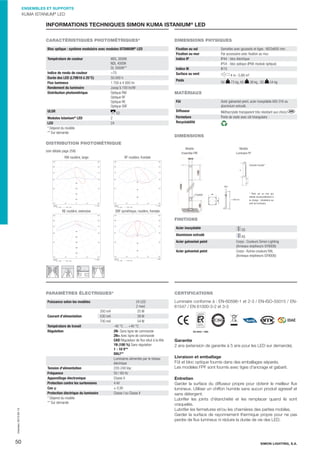

INFORMATIONS TECHNIQUES SIMON KUMA ISTANIUM® LED
CARACTÉRISTIQUES PHOTOMÉTRIQUES*

DIMENSIONS PHYSIQUES

Bloc optique : système modulaire avec modules ISTANIUM LED

Fixation au sol
Fixation au mur
Indice IP

®

Température de couleur

WDL 3000K
NDL 4000K
DL 5000K**
>70
50.000 h
1 700 à 4 000 lm
Jusqu'à 100 lm/W
Optique RW
Optique RF
Optique RE
Optique SRF

Indice de rendu de couleur
Durée des LED (L70B10 à 25°C)
Flux lumineux
Rendement du luminaire
Distribution photométrique

ULOR

Indice IK
Surface au vent
Poids

4 m : 0,88 m²
GV

73 kg, AS

38 kg , SS

54 kg

MATÉRIAUX
Fût

Acier galvanisé peint, acier inoxydable AISI 316 ou
aluminium extrudé.

Diffuseur

E2

Modules Istanium® LED
LED
* Dépend du modèle
** Sur demande

Semelles avec goussets et tiges : M22x600 mm.
Par accessoire avec fixation au mur.
IP44 - bloc électrique
IP54 - bloc optique (IP66 module optique)
IK10

Méthacrylate transparent très résistant aux chocs.
Porte de visite avec clé triangulaire

Fermeture
Recyclabilité

2
24

DIMENSIONS

DISTRIBUTION PHOTOMÉTRIQUE
Modèle
Ensemble FRF

(voir détails page 258)
RW routière, large




Modèle
Luminaire PF

RF routière, frontale


































Console murale*







M22

*  Fixer sur un mur qui
résiste structurellement à
la charge ; résistance au
vent du luminaire.

115x400
L = 600 mm
