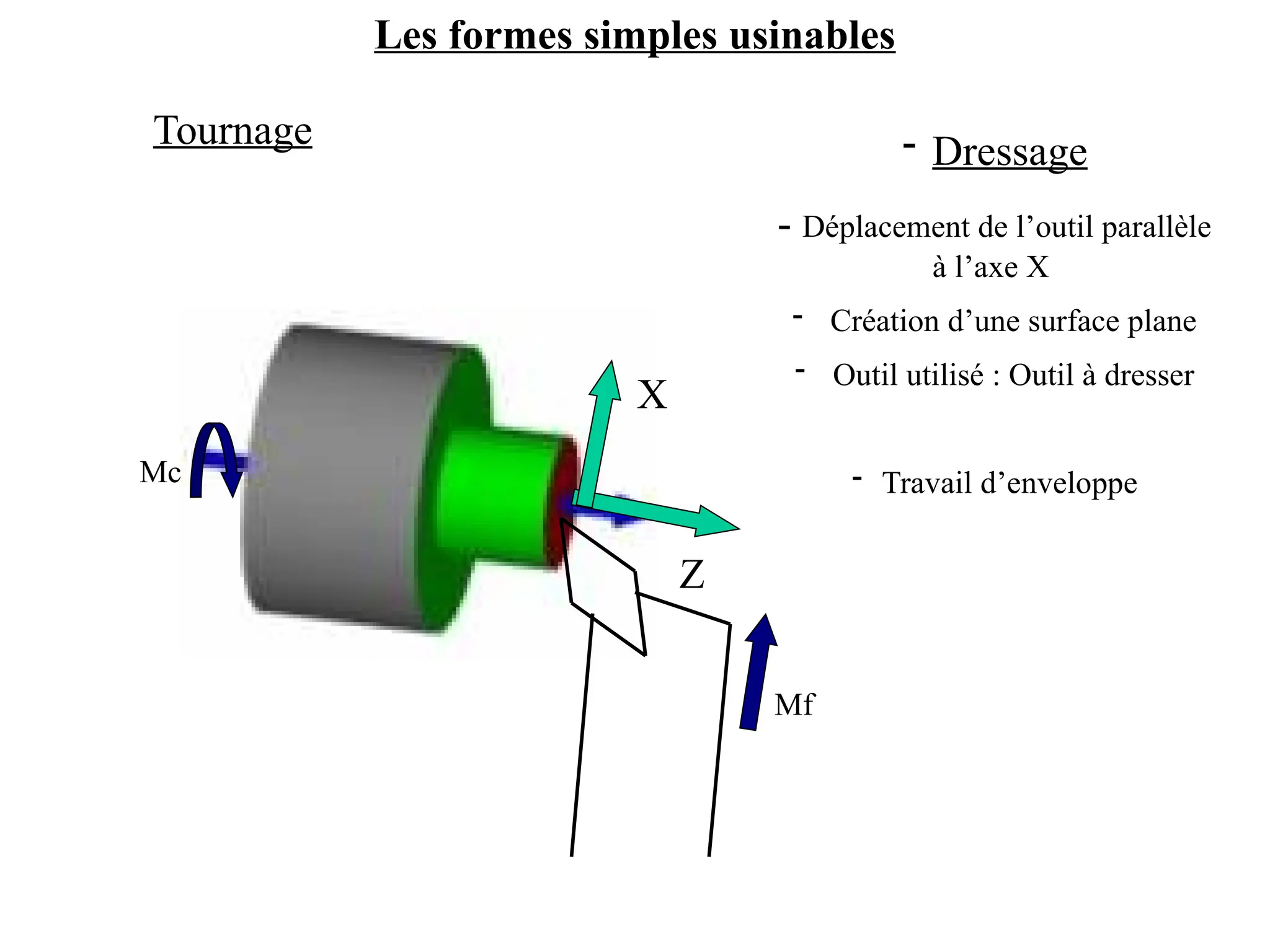

1. Les formes simples usinables
Tournage
Z
X
Mc
- Dressage
- Déplacement de l’outil parallèle
à l’axe X
- Création d’une surface plane
- Outil utilisé : Outil à dresser
- Travail d’enveloppe
Mf

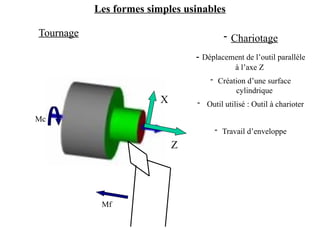

2. Tournage
Les formes simples usinables
X
Z
Mc
Mf
- Chariotage
- Déplacement de l’outil parallèle
à l’axe Z
- Création d’une surface
cylindrique
- Outil utilisé : Outil à charioter
- Travail d’enveloppe

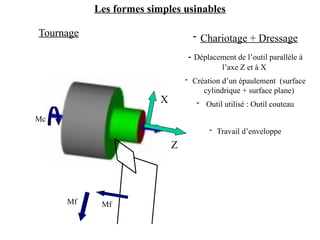

3. Mc
Mf
Les formes simples usinables
Mf
Tournage - Chariotage + Dressage
- Déplacement de l’outil parallèle à
l’axe Z et à X
- Création d’un épaulement (surface
cylindrique + surface plane)
- Outil utilisé : Outil couteau
- Travail d’enveloppe
X
Z

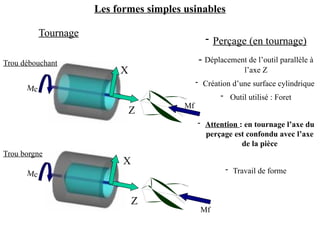

4. Les formes simples usinables
Tournage
- Perçage (en tournage)
- Déplacement de l’outil parallèle à
l’axe Z
- Création d’une surface cylindrique
- Outil utilisé : Foret
- Attention : en tournage l’axe du
perçage est confondu avec l’axe
de la pièce
- Travail de forme
X
Z
X
Z
Trou débouchant
Trou borgne
Mf
Mf
Mc
Mc

5. Les formes simples usinables
Tournage
X
Z
Mf
Mc
- Gorge
- Déplacement de l’outil parallèle à
l’axe X
- Création d’une surface cylindrique
et de 2 plans parallèles
- Outil utilisé : Outil à gorge
- Travail de forme

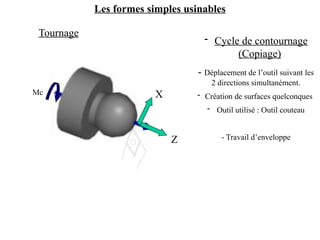

6. Les formes simples usinables
Tournage
X
Z
Mc
- Cycle de contournage
(Copiage)
- Déplacement de l’outil suivant les
2 directions simultanément.
- Création de surfaces quelconques
- Outil utilisé : Outil couteau
- Travail d’enveloppe

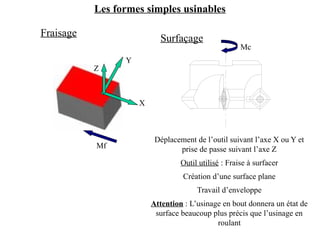

7. Les formes simples usinables
Fraisage
Mc
Mf
Déplacement de l’outil suivant l’axe X ou Y et
prise de passe suivant l’axe Z
Outil utilisé : Fraise à surfacer
Création d’une surface plane
Travail d’enveloppe
Attention : L’usinage en bout donnera un état de
surface beaucoup plus précis que l’usinage en
roulant
X
Y
Z
Surfaçage

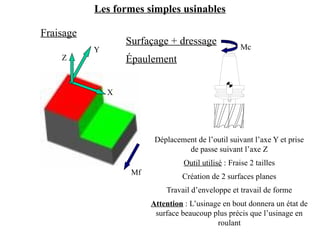

8. Les formes simples usinables
Fraisage
Mc
Mf
X
Y
Z
Déplacement de l’outil suivant l’axe Y et prise
de passe suivant l’axe Z
Outil utilisé : Fraise 2 tailles
Création de 2 surfaces planes
Travail d’enveloppe et travail de forme
Attention : L’usinage en bout donnera un état de
surface beaucoup plus précis que l’usinage en
roulant
Surfaçage + dressage
Épaulement

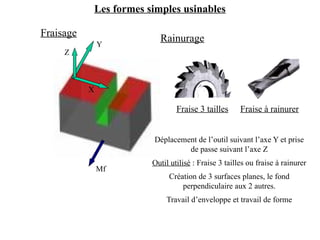

9. Les formes simples usinables
Fraisage
X
Y
Z
Rainurage
Déplacement de l’outil suivant l’axe Y et prise
de passe suivant l’axe Z
Outil utilisé : Fraise 3 tailles ou fraise à rainurer
Création de 3 surfaces planes, le fond
perpendiculaire aux 2 autres.
Travail d’enveloppe et travail de forme
Fraise 3 tailles Fraise à rainurer
Mf

10. Les formes simples usinables
Fraisage Usinage d’une poche
X
Y
Z
La poche est délimitée par des surfaces
verticales quelconque (cylindre et plan).
C’est une forme creuse dans la pièce (surface
de forme quelconque).
Outils utilisé : Fraise 2 tailles ou Fraise 2
tailles à coupe au centre
Travail de forme et travail d’enveloppe

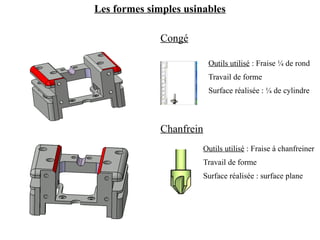

11. Les formes simples usinables
Congé
Chanfrein
Outils utilisé : Fraise ¼ de rond
Travail de forme
Surface réalisée : ¼ de cylindre
Outils utilisé : Fraise à chanfreiner
Travail de forme
Surface réalisée : surface plane

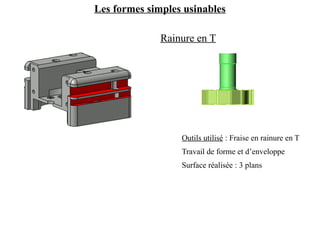

12. Les formes simples usinables
Rainure en T
Outils utilisé : Fraise en rainure en T
Travail de forme et d’enveloppe
Surface réalisée : 3 plans

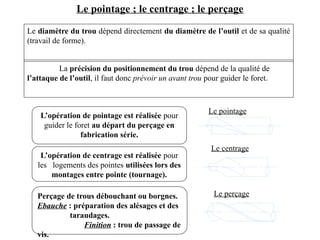

13. Le pointage ; le centrage ; le perçage
Le ………………………………………… dépend directement
……………………………………………….. et de sa qualité (travail de forme).
La précision du positionnement du trou dépend de la qualité de
…………………… ………………………………………, il faut donc prévoir un
avant trou pour guider le foret.
Le diamètre du trou dépend directement du diamètre de l’outil et de sa qualité
(travail de forme).
Le pointage
L’opération de pointage est réalisée pour
guider le foret au départ du perçage en
fabrication série.
L’opération de centrage est réalisée pour
les logements des pointes utilisées lors des
montages entre pointe (tournage).
Le centrage
Perçage de trous débouchant ou borgnes.
Ebauche : préparation des alésages et des
taraudages.
Finition : trou de passage de
vis.
Le perçage
La précision du positionnement du trou dépend de la qualité de
l’attaque de l’outil, il faut donc prévoir un avant trou pour guider le foret.

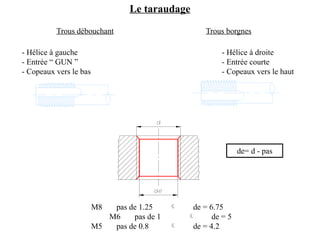

14. Le taraudage
Trous débouchant
- Hélice à gauche
- Entrée “ GUN ”
- Copeaux vers le bas
Trous borgnes
- Hélice à droite
- Entrée courte
- Copeaux vers le haut
M8 pas de 1.25  de = 6.75
M6 pas de 1  de = 5
M5 pas de 0.8  de = 4.2
de= d - pas

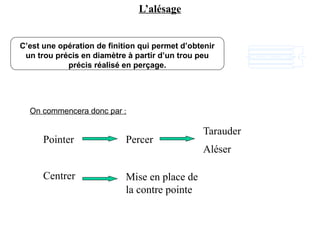

15. L’alésage
C’est une opération de finition qui permet d’obtenir
un trou précis en diamètre à partir d’un trou peu
précis réalisé en perçage.
On commencera donc par :
Pointer
Centrer
Percer
Tarauder
Aléser
Mise en place de
la contre pointe
