Transistor Bipolaire
BJT
(Bipolar Junction Transistor)
5
1947 : premier transistor à
pointe
1950 : premier
transistor à jonction
2

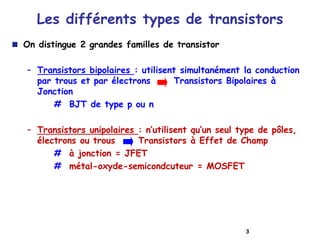

Les différents types de transistors
On distingue 2 grandes familles de transistor
– Transistors bipolaires : utilisent simultanément la conduction
par trous et par électrons Transistors Bipolaires à
Jonction
# BJT de type p ou n
– Transistors unipolaires : n’utilisent qu’un seul type de pôles,
électrons ou trous Transistors à Effet de Champ
# à jonction = JFET
# métal-oxyde-semicondcuteur = MOSFET
3
Utilisations :
• amplificateur linéaire de courant
• commutateur logique 0/1: état bloqué/état saturé
Les
premiers
BJT

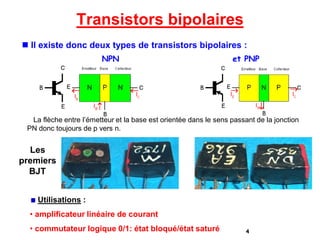

Transistors bipolaires
 Il existe donc deux types de transistors bipolaires :
NPN et PNP
La flèche entre l’émetteur et la base est orientée dans le sens passant de la jonction
PN donc toujours de p vers n.
4
Les transistors à effet de champ
JFET (Junction Field Effect Transistor)
JFET à canal N (le plus utilisé de JFET)
• source : injecte les électrons
• drain : collecte les électrons
• grille : contrôle le flux d’électrons
• canal N, grille P+
• porteurs majoritaires :
électrons
• sens du courant : du
drain vers la source
• jonction grille canal
polarisée en inverse
Utilisations :
• résistance variable commandée par une tension
• courant commandé par une tension
5
MOSFET 1959
Transistor le plus employé de nos jours (multitude de types différents : à
canal N, à canal P, à appauvrissement, à enrichissement…)
Les électrons circulent de la source vers le drain ; le flux est contrôlé par le
potentiel de la grille qui opère ainsi comme un robinet.
porte logique : niveau logique de sortie 1 = niveau 1 sur la source
(=courant arrive en entrée) x niveau 1 sur la grille (= grille activée).
E-MOSFET de puissance à canal N
6

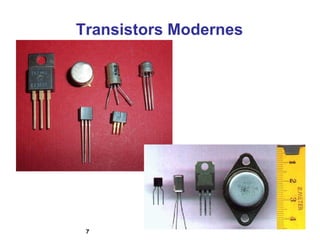

Transistors Modernes
7
Transistor bipolaire
Le transistor bipolaire correspond à la juxtaposition de deux
jonctions PN tête-bêche réalisées dans un même semiconducteur.
La connaissance d’une diode à jonction PN est nécessaire pour en
comprendre son fonctionnement
Matériau N
+
+
+
+
+
+
Matériau P
-
-
-
-
Matériau N
+
+
+
+
+
+
Le fait d’avoir deux jonctions très rapprochées confère à la structure
des propriétés autres que la simple juxtaposition de deux jonctions
tête-bêche 8
Base
Emetteur
-
-
-
+
+
+
+
+
+
-
-
-
-
-
-
+
+
+
+
+
+
+
+
+
+
+
+
ZCE ZCE
Transistor bipolaire NPN au niveau atomique
-
-
-
Collecteur
Le Transistor bipolaire
Les deux jonctions sont généralement appelées : «Emetteur-
Base» (E-B) et «Base-Collecteur» (B-C).
9
 «L’ Emetteur » est en surface. Il est en
général fortement dopée.
 Le «collecteur» est situé en-dessous de « la
base » .
 Emetteur et collecteur sont réalisés dans un
même cristal et ont le même type de dopage
mais pas forcément le même type de dopant, ni
le même niveau de concentration.
Définitions et symboles
 La structure est essentiellement tridimensionnelle mais on supposera
dans la suite pour simplifier l’étude théorique, un modèle unidimensionnel
dont l’orientation est perpendiculaire aux plans parallèles des jonctions E-B
et B-C.
 Le collecteur est important dans les performances électriques du
transistor. Il faut donc minimiser la résistance interne de cette couche d’où
l’utilisation d’une zone très dopée.
Coupe d’un transistor bipolaire
au niveau des jonctions
Emetteur
Collecteur
Base
10
N+
P N+
N
Concentrationdesimpuretéscm-3
Profondeur mm
 Le profil de dopage typique dans une
technologie de transistor bipolaire intégré est :
 un émetteur très dopé,
 une base moyennement dopée,
 un collecteur constitué de deux zones
(faiblement dopée et très dopée).
Profil de dopage
11
Cas d’un transistor NPN
Eg
Base
B (p)
Emetteur
E (n)
Collecteur
C (n)
Diagramme d’énergie de la structure
à l’équilibre thermodynamique
Eg Eg
12
Cas d’un transistor NPN
Eg
Diagramme d’énergie de la structure
à l’équilibre thermodynamique
Base
B (p)
Emetteur
E (n)
Collecteur
C (n)
Eg
Eg
13
Cas d’un transistor NPN
qVbi1 qVbi2
Eg
Eg
Eg
Diagramme d’énergie de la structure
à l’équilibre thermodynamique
 A l’équilibre thermodynamique (transistor non polarisé), les niveaux de
Fermi s’alignent.
Base
B (p)
Emetteur
E (n)
Collecteur
C (n)
14
Principe de Fonctionnement
En régime dit "normal" de fonctionnement
La Jonction B-C est polarisée en sens inverse : normalement JC ≈ 0 mais
Surprise : La jonction BC polarisée en inverse conduit le courant !!!
E dans Z.C.E. de la jonction
B-C
- Collecte des minoritaires
dans l’émetteur (deviennent
majoritaires en excès)
- Diffusion vers le contact
==> JC important
Emetteur Base
Collecteur
E B C
Polarisation directe polarisation inverse
faible fort
Entrée Sortie
car: la Jonction E-B est polarisée en sens direct ce qui implique :
–Injection de minoritaires dans
la base
–Base très fine : les
minoritaires atteignent la
jonction B/C sans
recombinaison
15
Distribution des porteurs minoritaires dans
un transistor bipolaire npn
La largeur de la base est plus petite que la
longueur de diffusion des porteurs minoritaires
Le champ électrique
injecte les électrons
dans le collecteur
Champ
E
Champ
E
Base
B
Collecteur
C
Emetteur
Enn0=NDE
pp0=NA
nn0=NDC
16
Modes de fonctionnement
Régime E-B C-B
Normal (actif) directe inverse
Mode le plus important, exemple pour
le fonctionnement de l'amplificateur
La région où les courbes de courant
sont pratiquement plat.
Saturation directe directe
Barrière de potentiel des jonctions
s'annulent mutuellement.
Idéal transistor se comporte comme
un interrupteur fermé.
Cutoff
(Bloqué)
inverse inverse
Courant réduit à zéro.
 Idéal transistor se comporte comme
un interrupteur ouvert
17
Emetteur
-
-
-
+
+
+
+
+
+
-
-
-
-
-
-
+
+
+
+
+
+
Base Collecteur
+
+
+
+
+
+
-
-
-
Fonctionnement du bipolaire
Régime de conduction normal
 On polarise la jonction E-B en direct ( 0,6V pour le silicium), il y aura
injection de porteurs depuis B vers E et depuis E vers la B.
 Et on polarise la jonction C-B en inverse (plusieurs volts), les injections
de porteurs dues à cette polarisation sont très faibles et le champ
électrique dans la zone de charge d’espace est très élevé.
 0,6v Plusieurs
volts
18
Diagramme d’énergie du transistor bipolaire
npn en Régime de conduction normal
Potentiel zéro Polarisation active
 Dans le cas d’une jonction PN polarisée en direct dissymétrique (n+p), la
densité de courant injectée dans la région p est très supérieure à celle
injectée dans la région n.
 Le but de la structure est donc de récupérer cette densité de courant
injectée par l’émetteur dans la base via un champ électrique (créé par la
polarisation inverse de la jonction C-B).  Pour un transistor NPN le
courant collecteur sera proche du courant d’électrons injecté par
l’émetteur.
electrons
VEB
VCB
19
Effet transistor
Cas d’un transistor NPN
B CE
n=ND
p=NA
Pn(0)
pn0=ni
2/ND
np(0)
np0=ni
2/NA
n=NDC
pn0c=ni
2/NDC
E
champ
La densité de courant de trous injectée dans l’émetteur ne peut
provenir que de la base puisque le collecteur n’injecte pas de
trous dans la base.
Dans la jonction C-B le champ électrique capture tous les
électrons pour les propulser vers le collecteur (l’émetteur ayant
émis ces porteurs).
20
Emetteur
+
+
+
+
+
+
-
-
-
-
-
-
+
+
+
+
+
+
Base Collecteur
+
+
+
+
+
+
-
-
-
Effet transistor
Les électrons injectés traversent la jonction BC
-
-
-
IcIe
21
qVbi2 + VCB
qVbi1 + VEB
EFp
EFn
EFe
EFb
EFc
EC
EV
EC
EV
 En régime de conduction normal, les niveaux de Fermi pour les électrons
et les trous ne sont plus identiques. On supposera toujours qu’au niveau
des contacts (émetteur et collecteur) le matériau semiconducteur retrouve
l’équilibre thermodynamique grâce aux échanges de porteurs avec le métal
i.e les niveaux de fermi se rejoignent.
Cas d’un transistor
NPN
Emetteur Base Collecteur Dans la zone de
charge d’espace de
la jonction E-B,
l’injection crée un
excès de porteurs ce
qui implique EFn>EFp
(chacun des niveaux
se rapproche de la
bande des porteurs
respectifs.)
Diagramme d’énergie du transistor bipolaire
npn en Régime de conduction normal
22
 Dans le cas de la jonction C-B, c’est l’effet contraire (désertion accentuée par la
polarisation inverse)  EFn<EFp.
 La variation des pseudo-niveaux de Fermi se fera essentiellement dans les zones
où les porteurs sont en faible quantité donc dans les zones où ils sont minoritaires
(le courant restant constant, la diminution de la concentration est compensée par la
variation du gradient du pseudo-niveau de Fermi).
Le potentiel de l’émetteur est pris comme
référence. La différence totale correspond à la
somme algébrique des différences de potentiel
appliquée à la jonction E-B et à la jonction C-B.
 On observe une diminution de la hauteur de la
barrière d’énergie pour les électrons injectés dans la
base et une augmentation de la chute d’énergie pour
les mêmes électrons au niveau de la jonction C-B.
Base
B
Collecteur
C
Emetteur
E
EFermi
Ev
Ec
électrons électrons
VEB
VCB
Régime normal
 Pour les trous de la base, la hauteur de barrière a fortement augmentée.
Pratiquement aucun trou ne pourra rejoindre le collecteur.
 La différence entre les deux niveaux de Fermi des majoritaires correspond à la
polarisation externe appliquée.
Effet transistor
23
Le but est de n’avoir aucune perte sur le parcours entre émetteur et
collecteur  les recombinaisons vont jouer un rôle prépondérant. Il y a
trois types de recombinaisons importantes:
 Recombinaisons dans l’émetteur :
 Recombinaisons dans la ZCE de la jonction E-B :
 Recombinaisons dans la base :
Effet transistor
Effet des recombinaisons
24
 Recombinaisons dans l’émetteur
si l’émetteur est le siège de recombinaisons importantes le modèle à
utiliser est celui de la diode longue. Seulement la densité de courant
jp récupérée au contact sera à comparer avec celle injectée dans
l’émetteur jpE. Le modèle de la diode longue a ainsi tendance à
accroitre la pente du profil et donc à augmenter le courant de base
sans pour autant augmenter le courant collecteur.
Effet transistor
Effet des recombinaisons
25
Emetteur
+
+
+
+
+
+
-
-
-
-
-
-
+
+
+
+
+
+
Base Collecteur
+
+
+
+
+
+
-
-
-
 Recombinaisons dans la ZCE de la jonction E-B :
 Ici on a excès de porteurs dû aux injections par rapport à l’équilibre
thermodynamique. La tendance est à la recombinaison : certains des
porteurs quittant la zone quasi-neutre de l’émetteur n’atteindront pas la
zone de base.
-
-
-
Ib
Effet transistor
Effet des recombinaisons
26
Emetteur
+
+
+
+
+
+
-
-
-
-
-
-
+
+
+
+
+
+
Base Collecteur
+
+
+
+
+
+
-
-
-
-
-
-
Ib
 Recombinaisons dans la ZCE de la jonction E-B :
 Sur le parcours c’est l’injection de la base qui prend le relais et donc
le courant de base est augmenté. Cette densité de courant est
appelée Jrec.
Effet transistor
Effet des recombinaisons
27
Recombinaisons dans la base :
 Si la recombinaison intervient dans la base, une fraction des
porteurs injectés depuis l’émetteur et pénétrant dans la base
disparaît dans cette zone.
 Ces porteurs sont compensés par des trous arrivant au contact
de base.
 La recombinaison augmente donc le courant de base sans
augmenter le courant collecteur : il affecte donc le gain. La
différence s’exprime par : JnE - JnC.
Effet transistor
Effet des recombinaisons
28
 On appelle gain en courant le rapport entre le courant collecteur
et celui injecté depuis le contact de base dans la base.
 Lorsque les dimensions de la base diminuent, le courant
d’électrons dans la base augmente. Si la base est trop longue par
rapport à la longueur de diffusion des porteurs (ici les électrons),
la densité de courant dans la base disparaît sans atteindre le
collecteur. Le courant collecteur est alors quasiment nul.
Effet transistor
Gain en courant
29
C
B
i
i
 
Emetteur Base Collecteur
iE iC
iB
VBE VCB
Bilan des courants
 Dans le cas du transistor NPN, les électrons générés sont envoyés vers le
collecteur et les trous vers l’émetteur. L’effet est donc de diminuer le courant
injecté depuis le contact de base et d’augmenter le courant collecteur 
augmentation du gain. Cet effet apparemment bénéfique possède des limites
puisque ce courant n’est pas piloté par la jonction E-B.
Plusieurs composantes de courants
•Electron de derive E-B
•Electron de diffusion E-B
•Trous de derive E-B
•Trous de diffusion E-B
•Electron de derive C-B
•Electron de diffusion C-B
•Trous de derive C-B
•Trous de diffusion C-B
Ces composants,
sont les plus grands
(Discuter pourquoi les
autres sont petites.)
30

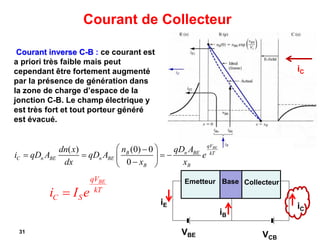

Courant inverse C-B : ce courant est
a priori très faible mais peut
cependant être fortement augmenté
par la présence de génération dans
la zone de charge d’espace de la
jonction C-B. Le champ électrique y
est très fort et tout porteur généré
est évacué.
Courant de Collecteur
( ) (0) 0
0
BEqV
n BEB kT
C n BE n BE
B B
qD Adn x n
i qD A qD A e
dx x x
 
    
 
BEqV
kT
C Si I e
iC
Emetteur Base Collecteur
iE iC
iB
VBE VCB
31
iE1
iE2
Courant d’Emetteur Efficacité d’injection
Composantes du courant d’émetteur
(NPN):
– Injection h+ minoritaires de B vers E
courant très petit
– Injection e- de E vers B :
Efficacité d’injection :
2 2
BEqV
kT
E Si I e
1 2 2
BEqV
kT
E E E C E SEi i i i i I e    
1E Ci i
1
1 2
1CE
E E E
ii
i i i
  

Gain de courant base
commune
iE
Emetteur Base Collecteur
iE iC
iB
VBE VCB
32
iBR
Courant de la base
Trous injectés de B vers E : ip,E
Courant de recombinaison dans B : iBR
Trous générés dans Z.C.E. de jct.
B/C (ionisation par impact)
Courant de fuite de la jonction B/C
C
B
i
i
 
Définition:
le gain classique du transistor
bipolaire est le gain en émetteur
commun qui signifie que l’émetteur
est la borne commune au
quadripôle équivalent comme
représenté sur la figure.
Le gain, ß, s’exprime par:
Gain en courant du transistor
iB
ip,E
iE
Emetteur Base Collecteur
iE iC
iB
VBE VCB
33
Base
B
Collecteur
C
Emetteur
E
Les limites
34
Région Base
Conditions aux limites:
2
2
0
( ( )) ( )
0
( ) B B
B B
n
B
x x
L L
B
n x n x
D
x
n x Ae Be
 




 

 
0B n BL D 
0 0
0 0
( 0) ( 0) ( 1)
( ) ( ) 0
BE
B B
B B
qV
kT
B B B B
x x
L L
B B B B B B
n x n x n n e A B
n x x n x x n n Ae Be



       
       
0 0 0 0( 1) ( 1)
,
2sinh 2sinh
B BBE BE
B B
x xqV qV
L LkT kT
B B B B
B B
B B
n n e e n n e e
A B
x x
L L

    
 
   
   
   
35
0 ( 1)sinh sinh
( )
sinh
BEqV
B BkT
B
B B
B
B
B
x x x
n e
L L
n x
x
L

     
     
     
 
 
 
 0
( ) ( 1) 1
BEqV
B kT
B B
B
n
n x e x x x pour x
x

 
     
 
36
Région Emetteur
Conditions aux limites:
2
2
0
' '
( ( ')) ( ')
0
'
( ') E E
E E
E
E
x x
L L
E
p x p x
D
x
p x Ce De
 




 

  0B n BL D 
( ' 0) ( ' 0) ( 1)
( ' ) 0
BE
E E
E E
qV
kT
E E Eo Eo
x x
L L
E E
p x p x p p e C D
p x x Ce De



       
   
 
0
0
'
( 1)sinh
( ')
sinh
( ') ( 1) ' 1
BE
BE
qV
EkT
E
E
E
E
E
qV
E kT
E E
E
x x
p e
L
p x
x
L
p
p x e x x pour x
x


 
  
 
 
 
 
   
Région Collecteur:
''
0( '') C
x
L
C Cp x p e

 
37
Mode Bloquage:
Mode Saturation:
38
Mode polarisation inverse:
Mode direct actif:
39
nEJ 
nCJ 
RJ
pEJ 
RBJ 
GJ 
pcoJ 
•Flux d’Electron ateind le collecteur•Injection par diffusion des Electrons
Minoritaires de l’émetteur vers base
•Injection des trous majoritaires
de la base vers l’emetteur Trous générés dans
Z.C.E. de jct. B-C
(ionisation par impact)
•Courant de fuite de la
jonction B-C
•Recombinaison des
électrons trous dans la
Z.C.E. de la jct B-E Courant de recombinaison dans
B: (compensation des h+
consommés par la rec. avec e-)
-n- -p- -n-Ne contribuent
pas au courant
collecteur
Courant dela
jonction B-C
Mode directe actif
E
C
40
Mode directe actif
, , :
, :
RB pE R
pco G
J J J Courants dela jonction B E
J J Courants dela jonction B C
 

 
Ne contribuent ni à l’action
du transistor ni au gain
Base CollecteurEmetteur
41
Gain en courant de la base commune
0
0
nC G pCC
E nE R pE
J J JJ
J J J J

 
 
 
nnC
nE R pE
T
nE E pE
E pE nEn
J
J J
J JJ
J JJ J
     
 


C nC
E nE R pE
J J
J J J J


  
  
Facteur d’efficacité
d’injection de l’émetteur
Facteur de transport
de la base
Facteur de recombinaison
42
43
Besoins pour les dispos bipolaires
•Fort gain
•Efficacité d’émetteur forte
•Vitesse élevée
Demandes et Problèmes d’un BJT
Demandes Problèmes
émetteur fortement dopé Diminution du Gap:
=> injection par la Base
Base peu dopée
Base étroite
Forte résistance Base
Solution:Transistors Bipolaire à hétéro-jonction
•Emetteur fortement dopé en utilisant un SC à gap plus grand que celui de la Base
•Base peut être fortement dopée et étroite sans augmenter la résistance de base
•Collecteur peut être choisi tel que la tension de claquage soit élevée
44
Dispositifs Bipolaires
Si peut être combiné avec:
•Silicium amorphe (Eg=1.5 eV)
•SiC (Eg=2.2 eV)
•Polysilicium (Eg=1.5 eV)
TBH avec Si:
•Si/SiGe très prometteur
avec fréquence de coupure
de l’ordre de 100 GHz
TBH GaAs/AlGaAs
• ft =150 GHz
•Qualité de l’interface excellente
=> TBH de hautes performances
•Composants intégrés
monolithiquement avec dispo
optoélectronique
•InGaAs/InAlAS et InGaAs/InP
TBHs
•Les valeurs de ft > 180 GHz
•Accord de maille avec InP
•Intégration avec composants
optoélectroniques
•Filière GaN/AlGaN
•Haute fréquence
•Évacuation thermique (puissance)
Logique saturée (intégration élevée)
•Integrated Injection Logic (I2L)
•Transistor-Transistor Logic (TTL)
Bipolaire : mémoires statiques
MOS : mémoires dynamiques
Combinaisons des 2 technologies:
On a l’avantage des 2:
=>fort développement
Propriétés HF, puissance
=> amplificateurs, convertisseurs A/N
Dispositifs Bipolaires: Applications
Applications numériques
•Les « dispos » sont utilisés en mode
saturé et non saturé
Applications mémoires
Applications Bi-CMOS
MMIC (Microwave Millimeter
Integrated Circuit)46
Propriétés technologiques
 Base fine pour éviter les
recombinaisons
 Base faiblement dopée pour limiter le
courant de trous
 Emetteur fortement dopé pour favoriser
l’effet transistor
 Composant contrôlé par le courant de
base : Ic = f(Ib)
 Composant utilisant les porteurs
majoritaires et minoritaires
 Composant utilisant la jonction BC en
inverse pour accélérer les électrons
majoritaires de l’emetteur
47

Contenu connexe

Tendances

Chap4
Chap4Chap4
Formulaire
Formulaire Formulaire
Formulaire toumed

Diodes
DiodesDiodes
Soutenance rapport ht 60k v nahidi hassan
Soutenance rapport ht 60k v nahidi hassanSoutenance rapport ht 60k v nahidi hassan
Soutenance rapport ht 60k v nahidi hassan
riemmen

Fstm deust mip-e141_cee_chap_v_les filtres passifs
Fstm deust mip-e141_cee_chap_v_les filtres passifsFstm deust mip-e141_cee_chap_v_les filtres passifs
Fstm deust mip-e141_cee_chap_v_les filtres passifs
abdennaceur_baghdad

124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011
sunprass

correction examen rattrapage 2012 transmission numérique
correction examen rattrapage 2012 transmission numérique correction examen rattrapage 2012 transmission numérique
correction examen rattrapage 2012 transmission numérique
omar bllaouhamou

Amplificateurs puissance
Amplificateurs puissanceAmplificateurs puissance
Amplificateurs puissance
Mohamed Mokhtar

Cours d'Électronique Analogique
Cours d'Électronique AnalogiqueCours d'Électronique Analogique
Cours d'Électronique Analogique
morin moli

electronique.ppt
electronique.pptelectronique.ppt
electronique.ppt
AnthonyAbourahal

Chapitre ii circuits combinatoires
Chapitre ii circuits combinatoiresChapitre ii circuits combinatoires
Chapitre ii circuits combinatoiresSana Aroussi

Systèmes de logiques séquentielles-Bascules
Systèmes de logiques séquentielles-BasculesSystèmes de logiques séquentielles-Bascules
Systèmes de logiques séquentielles-Bascules
Hatem Jebali

Induction électromagnétique
Induction électromagnétiqueInduction électromagnétique
Induction électromagnétique
AliBenMoussa10

Protections des transformateurs et lignes.ppt
Protections des transformateurs et lignes.pptProtections des transformateurs et lignes.ppt
Protections des transformateurs et lignes.ppt
MohamedAliOuhaddou

Disjoncteur différentiel
Disjoncteur différentielDisjoncteur différentiel
Disjoncteur différentiel
medjam76

Les capteurs
Les capteurs Les capteurs
Les capteurs toumed

Ray chp3
Ray chp3Ray chp3
L’amplificateur opérationnel et ses applications
L’amplificateur opérationnel et ses applicationsL’amplificateur opérationnel et ses applications
L’amplificateur opérationnel et ses applications
morin moli

Les Filtres Numeriques
Les Filtres NumeriquesLes Filtres Numeriques
Les Filtres Numeriques
SAHELAicha

Le transformateur de puissance
Le transformateur de puissanceLe transformateur de puissance
Le transformateur de puissanceslimanelaouin


Tendances (20)

Chap4
Chap4Chap4
Chap4

Formulaire
Formulaire Formulaire
Formulaire

Diodes
DiodesDiodes
Diodes

Soutenance rapport ht 60k v nahidi hassan
Soutenance rapport ht 60k v nahidi hassanSoutenance rapport ht 60k v nahidi hassan
Soutenance rapport ht 60k v nahidi hassan

Fstm deust mip-e141_cee_chap_v_les filtres passifs
Fstm deust mip-e141_cee_chap_v_les filtres passifsFstm deust mip-e141_cee_chap_v_les filtres passifs
Fstm deust mip-e141_cee_chap_v_les filtres passifs

124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011

correction examen rattrapage 2012 transmission numérique
correction examen rattrapage 2012 transmission numérique correction examen rattrapage 2012 transmission numérique
correction examen rattrapage 2012 transmission numérique

Amplificateurs puissance
Amplificateurs puissanceAmplificateurs puissance
Amplificateurs puissance

Cours d'Électronique Analogique
Cours d'Électronique AnalogiqueCours d'Électronique Analogique
Cours d'Électronique Analogique

electronique.ppt
electronique.pptelectronique.ppt
electronique.ppt

Chapitre ii circuits combinatoires
Chapitre ii circuits combinatoiresChapitre ii circuits combinatoires
Chapitre ii circuits combinatoires

Systèmes de logiques séquentielles-Bascules
Systèmes de logiques séquentielles-BasculesSystèmes de logiques séquentielles-Bascules
Systèmes de logiques séquentielles-Bascules

Induction électromagnétique
Induction électromagnétiqueInduction électromagnétique
Induction électromagnétique

Protections des transformateurs et lignes.ppt
Protections des transformateurs et lignes.pptProtections des transformateurs et lignes.ppt
Protections des transformateurs et lignes.ppt

Disjoncteur différentiel
Disjoncteur différentielDisjoncteur différentiel
Disjoncteur différentiel

Les capteurs
Les capteurs Les capteurs
Les capteurs

Ray chp3
Ray chp3Ray chp3
Ray chp3

L’amplificateur opérationnel et ses applications
L’amplificateur opérationnel et ses applicationsL’amplificateur opérationnel et ses applications
L’amplificateur opérationnel et ses applications

Les Filtres Numeriques
Les Filtres NumeriquesLes Filtres Numeriques
Les Filtres Numeriques

Le transformateur de puissance
Le transformateur de puissanceLe transformateur de puissance
Le transformateur de puissance


En vedette

Cours master phys sc chap 1 2015
Cours master phys sc chap 1 2015Cours master phys sc chap 1 2015
Cours master phys sc chap 1 2015
omar bllaouhamou

Cours master phys sc chap 2 2015
Cours master phys sc chap 2 2015Cours master phys sc chap 2 2015
Cours master phys sc chap 2 2015
omar bllaouhamou

Vib et-ondes-2006-2007
Vib et-ondes-2006-2007Vib et-ondes-2006-2007
Vib et-ondes-2006-2007
omar bllaouhamou

Cours transistor
Cours transistorCours transistor
Cours transistor
Ahmed HA

Programme_MEA
Programme_MEAProgramme_MEA
Programme_MEAMaiko MOU

Guided Reading: Making the Most of It
Guided Reading: Making the Most of ItGuided Reading: Making the Most of It
Guided Reading: Making the Most of It
Jennifer Jones


En vedette (6)

Cours master phys sc chap 1 2015
Cours master phys sc chap 1 2015Cours master phys sc chap 1 2015
Cours master phys sc chap 1 2015

Cours master phys sc chap 2 2015
Cours master phys sc chap 2 2015Cours master phys sc chap 2 2015
Cours master phys sc chap 2 2015

Vib et-ondes-2006-2007
Vib et-ondes-2006-2007Vib et-ondes-2006-2007
Vib et-ondes-2006-2007

Cours transistor
Cours transistorCours transistor
Cours transistor

Programme_MEA
Programme_MEAProgramme_MEA
Programme_MEA

Guided Reading: Making the Most of It
Guided Reading: Making the Most of ItGuided Reading: Making the Most of It
Guided Reading: Making the Most of It


Similaire à Cours master phys sc chap 5 2015

chapitre 3-cours transistors bipolaires.pptx
chapitre 3-cours transistors bipolaires.pptxchapitre 3-cours transistors bipolaires.pptx
chapitre 3-cours transistors bipolaires.pptx
MoezYoussef2

Chap5
Chap5Chap5
part3.pptx
part3.pptxpart3.pptx
part3.pptx
sadiki2

chapitre_1_transistor_a_effet_de_champ.pdf
chapitre_1_transistor_a_effet_de_champ.pdfchapitre_1_transistor_a_effet_de_champ.pdf
chapitre_1_transistor_a_effet_de_champ.pdf
mouadbouaicha

Cours elzctronique :transistor_bipolaire-01.pdf
Cours elzctronique :transistor_bipolaire-01.pdfCours elzctronique :transistor_bipolaire-01.pdf
Cours elzctronique :transistor_bipolaire-01.pdf
BittiFask

Transistor-bipolaire1.pdf
Transistor-bipolaire1.pdfTransistor-bipolaire1.pdf
Transistor-bipolaire1.pdf
MaroundouNzaly

Circuit Analogique MA.pdf
Circuit Analogique MA.pdfCircuit Analogique MA.pdf
Circuit Analogique MA.pdf
ssuserc1b923

Circuit Analogique MA2.pdf students guide
Circuit Analogique MA2.pdf students guideCircuit Analogique MA2.pdf students guide
Circuit Analogique MA2.pdf students guide
mnouroune

TP2_diodes_et_caracteristiques_tension_courant.pdf
TP2_diodes_et_caracteristiques_tension_courant.pdfTP2_diodes_et_caracteristiques_tension_courant.pdf
TP2_diodes_et_caracteristiques_tension_courant.pdf
MahometHana

Electronique analogique
Electronique analogiqueElectronique analogique
Electronique analogique
sarah Benmerzouk

Presentation1.pptx
Presentation1.pptxPresentation1.pptx
Presentation1.pptx
MOHAMMEDTALEB25

Les transistors
Les transistorsLes transistors
Les transistors
zakariaa meach

Chap6
Chap6Chap6
Chap_1_Redresseurs.ppt [Mode de compatibilité].pdf
Chap_1_Redresseurs.ppt [Mode de compatibilité].pdfChap_1_Redresseurs.ppt [Mode de compatibilité].pdf
Chap_1_Redresseurs.ppt [Mode de compatibilité].pdf
fadouamadarisse

1133267.pptx
1133267.pptx1133267.pptx
1133267.pptx
wafawafa52

semiconducteur laser utilisation dans l'optique
semiconducteur laser utilisation dans l'optiquesemiconducteur laser utilisation dans l'optique
semiconducteur laser utilisation dans l'optique
AminaBen29

Chapitre iii-final-transistor
Chapitre iii-final-transistorChapitre iii-final-transistor
Chapitre iii-final-transistor
Zineddine Menani

ELE2611 Classe 1 - Rappels et montages avec amplificateurs opérationnels
ELE2611 Classe 1 - Rappels et montages avec amplificateurs opérationnelsELE2611 Classe 1 - Rappels et montages avec amplificateurs opérationnels
ELE2611 Classe 1 - Rappels et montages avec amplificateurs opérationnels
Jerome LE NY


Similaire à Cours master phys sc chap 5 2015 (20)

chapitre 3-cours transistors bipolaires.pptx
chapitre 3-cours transistors bipolaires.pptxchapitre 3-cours transistors bipolaires.pptx
chapitre 3-cours transistors bipolaires.pptx

Chap5
Chap5Chap5
Chap5

part3.pptx
part3.pptxpart3.pptx
part3.pptx

1 1
1 11 1
1 1

chapitre_1_transistor_a_effet_de_champ.pdf
chapitre_1_transistor_a_effet_de_champ.pdfchapitre_1_transistor_a_effet_de_champ.pdf
chapitre_1_transistor_a_effet_de_champ.pdf

Cours elzctronique :transistor_bipolaire-01.pdf
Cours elzctronique :transistor_bipolaire-01.pdfCours elzctronique :transistor_bipolaire-01.pdf
Cours elzctronique :transistor_bipolaire-01.pdf

Transistor-bipolaire1.pdf
Transistor-bipolaire1.pdfTransistor-bipolaire1.pdf
Transistor-bipolaire1.pdf

Circuit Analogique MA.pdf
Circuit Analogique MA.pdfCircuit Analogique MA.pdf
Circuit Analogique MA.pdf

Circuit Analogique MA2.pdf students guide
Circuit Analogique MA2.pdf students guideCircuit Analogique MA2.pdf students guide
Circuit Analogique MA2.pdf students guide

TP2_diodes_et_caracteristiques_tension_courant.pdf
TP2_diodes_et_caracteristiques_tension_courant.pdfTP2_diodes_et_caracteristiques_tension_courant.pdf
TP2_diodes_et_caracteristiques_tension_courant.pdf

Electronique analogique
Electronique analogiqueElectronique analogique
Electronique analogique

Presentation1.pptx
Presentation1.pptxPresentation1.pptx
Presentation1.pptx

Les transistors
Les transistorsLes transistors
Les transistors

Chap6
Chap6Chap6
Chap6

Chap_1_Redresseurs.ppt [Mode de compatibilité].pdf
Chap_1_Redresseurs.ppt [Mode de compatibilité].pdfChap_1_Redresseurs.ppt [Mode de compatibilité].pdf
Chap_1_Redresseurs.ppt [Mode de compatibilité].pdf

1133267.pptx
1133267.pptx1133267.pptx
1133267.pptx

semiconducteur laser utilisation dans l'optique
semiconducteur laser utilisation dans l'optiquesemiconducteur laser utilisation dans l'optique
semiconducteur laser utilisation dans l'optique

Transistors bipolaires
Transistors bipolairesTransistors bipolaires
Transistors bipolaires

Chapitre iii-final-transistor
Chapitre iii-final-transistorChapitre iii-final-transistor
Chapitre iii-final-transistor

ELE2611 Classe 1 - Rappels et montages avec amplificateurs opérationnels
ELE2611 Classe 1 - Rappels et montages avec amplificateurs opérationnelsELE2611 Classe 1 - Rappels et montages avec amplificateurs opérationnels
ELE2611 Classe 1 - Rappels et montages avec amplificateurs opérationnels


Plus de omar bllaouhamou

Traitement des images
Traitement des imagesTraitement des images
Traitement des images
omar bllaouhamou

States machines (1)
States machines (1)States machines (1)
States machines (1)
omar bllaouhamou

Projet efficacité-version-finale
Projet efficacité-version-finaleProjet efficacité-version-finale
Projet efficacité-version-finale
omar bllaouhamou

Présentation2
Présentation2Présentation2
Présentation2
omar bllaouhamou

Performance (1)
Performance (1)Performance (1)
Performance (1)
omar bllaouhamou

Expose tr-de-chaleur-dans-un-cylindre
Expose tr-de-chaleur-dans-un-cylindreExpose tr-de-chaleur-dans-un-cylindre
Expose tr-de-chaleur-dans-un-cylindre
omar bllaouhamou

Expose dlimi (1)
Expose dlimi (1)Expose dlimi (1)
Expose dlimi (1)
omar bllaouhamou

Telecommunication haggege
Telecommunication   haggegeTelecommunication   haggege
Telecommunication haggege
omar bllaouhamou

Examen sap master 2015
Examen sap master 2015Examen sap master 2015
Examen sap master 2015
omar bllaouhamou

9 grafcet à séquences simultanées 1 et 2
9  grafcet à séquences simultanées 1 et 29  grafcet à séquences simultanées 1 et 2
9 grafcet à séquences simultanées 1 et 2
omar bllaouhamou

8 grafcet avec reprise de séquence
8  grafcet avec reprise de séquence8  grafcet avec reprise de séquence
8 grafcet avec reprise de séquence
omar bllaouhamou

7 grafcet avec saut d'étape perceuse
7  grafcet avec saut d'étape perceuse7  grafcet avec saut d'étape perceuse
7 grafcet avec saut d'étape perceuse
omar bllaouhamou

5 grafcet à séquence unique chariot
5  grafcet à séquence unique chariot5  grafcet à séquence unique chariot
5 grafcet à séquence unique chariot
omar bllaouhamou

4 action conditionnelle
4  action conditionnelle4  action conditionnelle
4 action conditionnelle
omar bllaouhamou

2 verins
2  verins2  verins
Microcontroleurs
MicrocontroleursMicrocontroleurs
Microcontroleurs
omar bllaouhamou

Les examens d'analyse numerique eest
Les examens d'analyse numerique eestLes examens d'analyse numerique eest
Les examens d'analyse numerique eest
omar bllaouhamou

systeme automatises de production
systeme automatises de production systeme automatises de production
systeme automatises de production
omar bllaouhamou

Sap -mise_en_oeuvre
Sap  -mise_en_oeuvreSap  -mise_en_oeuvre
Sap -mise_en_oeuvre
omar bllaouhamou

Ray chp4
Ray chp4Ray chp4

Plus de omar bllaouhamou (20)

Traitement des images
Traitement des imagesTraitement des images
Traitement des images

States machines (1)
States machines (1)States machines (1)
States machines (1)

Projet efficacité-version-finale
Projet efficacité-version-finaleProjet efficacité-version-finale
Projet efficacité-version-finale

Présentation2
Présentation2Présentation2
Présentation2

Performance (1)
Performance (1)Performance (1)
Performance (1)

Expose tr-de-chaleur-dans-un-cylindre
Expose tr-de-chaleur-dans-un-cylindreExpose tr-de-chaleur-dans-un-cylindre
Expose tr-de-chaleur-dans-un-cylindre

Expose dlimi (1)
Expose dlimi (1)Expose dlimi (1)
Expose dlimi (1)

Telecommunication haggege
Telecommunication   haggegeTelecommunication   haggege
Telecommunication haggege

Examen sap master 2015
Examen sap master 2015Examen sap master 2015
Examen sap master 2015

9 grafcet à séquences simultanées 1 et 2
9  grafcet à séquences simultanées 1 et 29  grafcet à séquences simultanées 1 et 2
9 grafcet à séquences simultanées 1 et 2

8 grafcet avec reprise de séquence
8  grafcet avec reprise de séquence8  grafcet avec reprise de séquence
8 grafcet avec reprise de séquence

7 grafcet avec saut d'étape perceuse
7  grafcet avec saut d'étape perceuse7  grafcet avec saut d'étape perceuse
7 grafcet avec saut d'étape perceuse

5 grafcet à séquence unique chariot
5  grafcet à séquence unique chariot5  grafcet à séquence unique chariot
5 grafcet à séquence unique chariot

4 action conditionnelle
4  action conditionnelle4  action conditionnelle
4 action conditionnelle

2 verins
2  verins2  verins
2 verins

Microcontroleurs
MicrocontroleursMicrocontroleurs
Microcontroleurs

Les examens d'analyse numerique eest
Les examens d'analyse numerique eestLes examens d'analyse numerique eest
Les examens d'analyse numerique eest

systeme automatises de production
systeme automatises de production systeme automatises de production
systeme automatises de production

Sap -mise_en_oeuvre
Sap  -mise_en_oeuvreSap  -mise_en_oeuvre
Sap -mise_en_oeuvre

Ray chp4
Ray chp4Ray chp4
Ray chp4


Dernier

Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union

Veille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdfVeille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdf
frizzole

Proyecto Erasmus Jardineros y jardineras de paz
Proyecto Erasmus Jardineros y jardineras de pazProyecto Erasmus Jardineros y jardineras de paz
Proyecto Erasmus Jardineros y jardineras de paz
Morzadec Cécile

Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...
Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...
Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...
MustaphaZhiri

BATIMENT 5.pptx. Fil français tourné en France
BATIMENT 5.pptx. Fil français tourné en FranceBATIMENT 5.pptx. Fil français tourné en France
BATIMENT 5.pptx. Fil français tourné en France
Txaruka

Presentation powerpoint sur la filiere electrotechnique
Presentation powerpoint sur la filiere electrotechniquePresentation powerpoint sur la filiere electrotechnique
Presentation powerpoint sur la filiere electrotechnique
mohammadaminejouini

Textes de famille concernant les guerres V2.pdf
Textes de famille concernant les guerres V2.pdfTextes de famille concernant les guerres V2.pdf
Textes de famille concernant les guerres V2.pdf
Michel Bruley


Dernier (7)

Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023

Veille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdfVeille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdf

Proyecto Erasmus Jardineros y jardineras de paz
Proyecto Erasmus Jardineros y jardineras de pazProyecto Erasmus Jardineros y jardineras de paz
Proyecto Erasmus Jardineros y jardineras de paz

Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...
Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...
Dimensionnement réseau de transmission pour un réseau GSM-R - AIT KADDOUR Ghi...

BATIMENT 5.pptx. Fil français tourné en France
BATIMENT 5.pptx. Fil français tourné en FranceBATIMENT 5.pptx. Fil français tourné en France
BATIMENT 5.pptx. Fil français tourné en France

Presentation powerpoint sur la filiere electrotechnique
Presentation powerpoint sur la filiere electrotechniquePresentation powerpoint sur la filiere electrotechnique
Presentation powerpoint sur la filiere electrotechnique

Textes de famille concernant les guerres V2.pdf
Textes de famille concernant les guerres V2.pdfTextes de famille concernant les guerres V2.pdf
Textes de famille concernant les guerres V2.pdf


Cours master phys sc chap 5 2015

  • 2. 1947 : premier transistor à pointe 1950 : premier transistor à jonction 2
  • 3. Les différents types de transistors On distingue 2 grandes familles de transistor – Transistors bipolaires : utilisent simultanément la conduction par trous et par électrons Transistors Bipolaires à Jonction # BJT de type p ou n – Transistors unipolaires : n’utilisent qu’un seul type de pôles, électrons ou trous Transistors à Effet de Champ # à jonction = JFET # métal-oxyde-semicondcuteur = MOSFET 3
  • 4. Utilisations : • amplificateur linéaire de courant • commutateur logique 0/1: état bloqué/état saturé Les premiers BJT Transistors bipolaires  Il existe donc deux types de transistors bipolaires : NPN et PNP La flèche entre l’émetteur et la base est orientée dans le sens passant de la jonction PN donc toujours de p vers n. 4
  • 5. Les transistors à effet de champ JFET (Junction Field Effect Transistor) JFET à canal N (le plus utilisé de JFET) • source : injecte les électrons • drain : collecte les électrons • grille : contrôle le flux d’électrons • canal N, grille P+ • porteurs majoritaires : électrons • sens du courant : du drain vers la source • jonction grille canal polarisée en inverse Utilisations : • résistance variable commandée par une tension • courant commandé par une tension 5
  • 6. MOSFET 1959 Transistor le plus employé de nos jours (multitude de types différents : à canal N, à canal P, à appauvrissement, à enrichissement…) Les électrons circulent de la source vers le drain ; le flux est contrôlé par le potentiel de la grille qui opère ainsi comme un robinet. porte logique : niveau logique de sortie 1 = niveau 1 sur la source (=courant arrive en entrée) x niveau 1 sur la grille (= grille activée). E-MOSFET de puissance à canal N 6
  • 8. Transistor bipolaire Le transistor bipolaire correspond à la juxtaposition de deux jonctions PN tête-bêche réalisées dans un même semiconducteur. La connaissance d’une diode à jonction PN est nécessaire pour en comprendre son fonctionnement Matériau N + + + + + + Matériau P - - - - Matériau N + + + + + + Le fait d’avoir deux jonctions très rapprochées confère à la structure des propriétés autres que la simple juxtaposition de deux jonctions tête-bêche 8
  • 9. Base Emetteur - - - + + + + + + - - - - - - + + + + + + + + + + + + ZCE ZCE Transistor bipolaire NPN au niveau atomique - - - Collecteur Le Transistor bipolaire Les deux jonctions sont généralement appelées : «Emetteur- Base» (E-B) et «Base-Collecteur» (B-C). 9
  • 10.  «L’ Emetteur » est en surface. Il est en général fortement dopée.  Le «collecteur» est situé en-dessous de « la base » .  Emetteur et collecteur sont réalisés dans un même cristal et ont le même type de dopage mais pas forcément le même type de dopant, ni le même niveau de concentration. Définitions et symboles  La structure est essentiellement tridimensionnelle mais on supposera dans la suite pour simplifier l’étude théorique, un modèle unidimensionnel dont l’orientation est perpendiculaire aux plans parallèles des jonctions E-B et B-C.  Le collecteur est important dans les performances électriques du transistor. Il faut donc minimiser la résistance interne de cette couche d’où l’utilisation d’une zone très dopée. Coupe d’un transistor bipolaire au niveau des jonctions Emetteur Collecteur Base 10
  • 11. N+ P N+ N Concentrationdesimpuretéscm-3 Profondeur mm  Le profil de dopage typique dans une technologie de transistor bipolaire intégré est :  un émetteur très dopé,  une base moyennement dopée,  un collecteur constitué de deux zones (faiblement dopée et très dopée). Profil de dopage 11
  • 12. Cas d’un transistor NPN Eg Base B (p) Emetteur E (n) Collecteur C (n) Diagramme d’énergie de la structure à l’équilibre thermodynamique Eg Eg 12
  • 13. Cas d’un transistor NPN Eg Diagramme d’énergie de la structure à l’équilibre thermodynamique Base B (p) Emetteur E (n) Collecteur C (n) Eg Eg 13
  • 14. Cas d’un transistor NPN qVbi1 qVbi2 Eg Eg Eg Diagramme d’énergie de la structure à l’équilibre thermodynamique  A l’équilibre thermodynamique (transistor non polarisé), les niveaux de Fermi s’alignent. Base B (p) Emetteur E (n) Collecteur C (n) 14
  • 15. Principe de Fonctionnement En régime dit "normal" de fonctionnement La Jonction B-C est polarisée en sens inverse : normalement JC ≈ 0 mais Surprise : La jonction BC polarisée en inverse conduit le courant !!! E dans Z.C.E. de la jonction B-C - Collecte des minoritaires dans l’émetteur (deviennent majoritaires en excès) - Diffusion vers le contact ==> JC important Emetteur Base Collecteur E B C Polarisation directe polarisation inverse faible fort Entrée Sortie car: la Jonction E-B est polarisée en sens direct ce qui implique : –Injection de minoritaires dans la base –Base très fine : les minoritaires atteignent la jonction B/C sans recombinaison 15
  • 16. Distribution des porteurs minoritaires dans un transistor bipolaire npn La largeur de la base est plus petite que la longueur de diffusion des porteurs minoritaires Le champ électrique injecte les électrons dans le collecteur Champ E Champ E Base B Collecteur C Emetteur Enn0=NDE pp0=NA nn0=NDC 16
  • 17. Modes de fonctionnement Régime E-B C-B Normal (actif) directe inverse Mode le plus important, exemple pour le fonctionnement de l'amplificateur La région où les courbes de courant sont pratiquement plat. Saturation directe directe Barrière de potentiel des jonctions s'annulent mutuellement. Idéal transistor se comporte comme un interrupteur fermé. Cutoff (Bloqué) inverse inverse Courant réduit à zéro.  Idéal transistor se comporte comme un interrupteur ouvert 17
  • 18. Emetteur - - - + + + + + + - - - - - - + + + + + + Base Collecteur + + + + + + - - - Fonctionnement du bipolaire Régime de conduction normal  On polarise la jonction E-B en direct ( 0,6V pour le silicium), il y aura injection de porteurs depuis B vers E et depuis E vers la B.  Et on polarise la jonction C-B en inverse (plusieurs volts), les injections de porteurs dues à cette polarisation sont très faibles et le champ électrique dans la zone de charge d’espace est très élevé.  0,6v Plusieurs volts 18
  • 19. Diagramme d’énergie du transistor bipolaire npn en Régime de conduction normal Potentiel zéro Polarisation active  Dans le cas d’une jonction PN polarisée en direct dissymétrique (n+p), la densité de courant injectée dans la région p est très supérieure à celle injectée dans la région n.  Le but de la structure est donc de récupérer cette densité de courant injectée par l’émetteur dans la base via un champ électrique (créé par la polarisation inverse de la jonction C-B).  Pour un transistor NPN le courant collecteur sera proche du courant d’électrons injecté par l’émetteur. electrons VEB VCB 19
  • 20. Effet transistor Cas d’un transistor NPN B CE n=ND p=NA Pn(0) pn0=ni 2/ND np(0) np0=ni 2/NA n=NDC pn0c=ni 2/NDC E champ La densité de courant de trous injectée dans l’émetteur ne peut provenir que de la base puisque le collecteur n’injecte pas de trous dans la base. Dans la jonction C-B le champ électrique capture tous les électrons pour les propulser vers le collecteur (l’émetteur ayant émis ces porteurs). 20
  • 22. qVbi2 + VCB qVbi1 + VEB EFp EFn EFe EFb EFc EC EV EC EV  En régime de conduction normal, les niveaux de Fermi pour les électrons et les trous ne sont plus identiques. On supposera toujours qu’au niveau des contacts (émetteur et collecteur) le matériau semiconducteur retrouve l’équilibre thermodynamique grâce aux échanges de porteurs avec le métal i.e les niveaux de fermi se rejoignent. Cas d’un transistor NPN Emetteur Base Collecteur Dans la zone de charge d’espace de la jonction E-B, l’injection crée un excès de porteurs ce qui implique EFn>EFp (chacun des niveaux se rapproche de la bande des porteurs respectifs.) Diagramme d’énergie du transistor bipolaire npn en Régime de conduction normal 22
  • 23.  Dans le cas de la jonction C-B, c’est l’effet contraire (désertion accentuée par la polarisation inverse)  EFn<EFp.  La variation des pseudo-niveaux de Fermi se fera essentiellement dans les zones où les porteurs sont en faible quantité donc dans les zones où ils sont minoritaires (le courant restant constant, la diminution de la concentration est compensée par la variation du gradient du pseudo-niveau de Fermi). Le potentiel de l’émetteur est pris comme référence. La différence totale correspond à la somme algébrique des différences de potentiel appliquée à la jonction E-B et à la jonction C-B.  On observe une diminution de la hauteur de la barrière d’énergie pour les électrons injectés dans la base et une augmentation de la chute d’énergie pour les mêmes électrons au niveau de la jonction C-B. Base B Collecteur C Emetteur E EFermi Ev Ec électrons électrons VEB VCB Régime normal  Pour les trous de la base, la hauteur de barrière a fortement augmentée. Pratiquement aucun trou ne pourra rejoindre le collecteur.  La différence entre les deux niveaux de Fermi des majoritaires correspond à la polarisation externe appliquée. Effet transistor 23
  • 24. Le but est de n’avoir aucune perte sur le parcours entre émetteur et collecteur  les recombinaisons vont jouer un rôle prépondérant. Il y a trois types de recombinaisons importantes:  Recombinaisons dans l’émetteur :  Recombinaisons dans la ZCE de la jonction E-B :  Recombinaisons dans la base : Effet transistor Effet des recombinaisons 24
  • 25.  Recombinaisons dans l’émetteur si l’émetteur est le siège de recombinaisons importantes le modèle à utiliser est celui de la diode longue. Seulement la densité de courant jp récupérée au contact sera à comparer avec celle injectée dans l’émetteur jpE. Le modèle de la diode longue a ainsi tendance à accroitre la pente du profil et donc à augmenter le courant de base sans pour autant augmenter le courant collecteur. Effet transistor Effet des recombinaisons 25
  • 26. Emetteur + + + + + + - - - - - - + + + + + + Base Collecteur + + + + + + - - -  Recombinaisons dans la ZCE de la jonction E-B :  Ici on a excès de porteurs dû aux injections par rapport à l’équilibre thermodynamique. La tendance est à la recombinaison : certains des porteurs quittant la zone quasi-neutre de l’émetteur n’atteindront pas la zone de base. - - - Ib Effet transistor Effet des recombinaisons 26
  • 27. Emetteur + + + + + + - - - - - - + + + + + + Base Collecteur + + + + + + - - - - - - Ib  Recombinaisons dans la ZCE de la jonction E-B :  Sur le parcours c’est l’injection de la base qui prend le relais et donc le courant de base est augmenté. Cette densité de courant est appelée Jrec. Effet transistor Effet des recombinaisons 27
  • 28. Recombinaisons dans la base :  Si la recombinaison intervient dans la base, une fraction des porteurs injectés depuis l’émetteur et pénétrant dans la base disparaît dans cette zone.  Ces porteurs sont compensés par des trous arrivant au contact de base.  La recombinaison augmente donc le courant de base sans augmenter le courant collecteur : il affecte donc le gain. La différence s’exprime par : JnE - JnC. Effet transistor Effet des recombinaisons 28
  • 29.  On appelle gain en courant le rapport entre le courant collecteur et celui injecté depuis le contact de base dans la base.  Lorsque les dimensions de la base diminuent, le courant d’électrons dans la base augmente. Si la base est trop longue par rapport à la longueur de diffusion des porteurs (ici les électrons), la densité de courant dans la base disparaît sans atteindre le collecteur. Le courant collecteur est alors quasiment nul. Effet transistor Gain en courant 29 C B i i   Emetteur Base Collecteur iE iC iB VBE VCB
  • 30. Bilan des courants  Dans le cas du transistor NPN, les électrons générés sont envoyés vers le collecteur et les trous vers l’émetteur. L’effet est donc de diminuer le courant injecté depuis le contact de base et d’augmenter le courant collecteur  augmentation du gain. Cet effet apparemment bénéfique possède des limites puisque ce courant n’est pas piloté par la jonction E-B. Plusieurs composantes de courants •Electron de derive E-B •Electron de diffusion E-B •Trous de derive E-B •Trous de diffusion E-B •Electron de derive C-B •Electron de diffusion C-B •Trous de derive C-B •Trous de diffusion C-B Ces composants, sont les plus grands (Discuter pourquoi les autres sont petites.) 30
  • 31. Courant inverse C-B : ce courant est a priori très faible mais peut cependant être fortement augmenté par la présence de génération dans la zone de charge d’espace de la jonction C-B. Le champ électrique y est très fort et tout porteur généré est évacué. Courant de Collecteur ( ) (0) 0 0 BEqV n BEB kT C n BE n BE B B qD Adn x n i qD A qD A e dx x x          BEqV kT C Si I e iC Emetteur Base Collecteur iE iC iB VBE VCB 31
  • 32. iE1 iE2 Courant d’Emetteur Efficacité d’injection Composantes du courant d’émetteur (NPN): – Injection h+ minoritaires de B vers E courant très petit – Injection e- de E vers B : Efficacité d’injection : 2 2 BEqV kT E Si I e 1 2 2 BEqV kT E E E C E SEi i i i i I e     1E Ci i 1 1 2 1CE E E E ii i i i     Gain de courant base commune iE Emetteur Base Collecteur iE iC iB VBE VCB 32
  • 33. iBR Courant de la base Trous injectés de B vers E : ip,E Courant de recombinaison dans B : iBR Trous générés dans Z.C.E. de jct. B/C (ionisation par impact) Courant de fuite de la jonction B/C C B i i   Définition: le gain classique du transistor bipolaire est le gain en émetteur commun qui signifie que l’émetteur est la borne commune au quadripôle équivalent comme représenté sur la figure. Le gain, ß, s’exprime par: Gain en courant du transistor iB ip,E iE Emetteur Base Collecteur iE iC iB VBE VCB 33
  • 35. Région Base Conditions aux limites: 2 2 0 ( ( )) ( ) 0 ( ) B B B B n B x x L L B n x n x D x n x Ae Be            0B n BL D  0 0 0 0 ( 0) ( 0) ( 1) ( ) ( ) 0 BE B B B B qV kT B B B B x x L L B B B B B B n x n x n n e A B n x x n x x n n Ae Be                    0 0 0 0( 1) ( 1) , 2sinh 2sinh B BBE BE B B x xqV qV L LkT kT B B B B B B B B n n e e n n e e A B x x L L                     35
  • 36. 0 ( 1)sinh sinh ( ) sinh BEqV B BkT B B B B B B x x x n e L L n x x L                           0 ( ) ( 1) 1 BEqV B kT B B B n n x e x x x pour x x            36
  • 37. Région Emetteur Conditions aux limites: 2 2 0 ' ' ( ( ')) ( ') 0 ' ( ') E E E E E E x x L L E p x p x D x p x Ce De            0B n BL D  ( ' 0) ( ' 0) ( 1) ( ' ) 0 BE E E E E qV kT E E Eo Eo x x L L E E p x p x p p e C D p x x Ce De                  0 0 ' ( 1)sinh ( ') sinh ( ') ( 1) ' 1 BE BE qV EkT E E E E E qV E kT E E E x x p e L p x x L p p x e x x pour x x                    Région Collecteur: '' 0( '') C x L C Cp x p e    37
  • 40. nEJ  nCJ  RJ pEJ  RBJ  GJ  pcoJ  •Flux d’Electron ateind le collecteur•Injection par diffusion des Electrons Minoritaires de l’émetteur vers base •Injection des trous majoritaires de la base vers l’emetteur Trous générés dans Z.C.E. de jct. B-C (ionisation par impact) •Courant de fuite de la jonction B-C •Recombinaison des électrons trous dans la Z.C.E. de la jct B-E Courant de recombinaison dans B: (compensation des h+ consommés par la rec. avec e-) -n- -p- -n-Ne contribuent pas au courant collecteur Courant dela jonction B-C Mode directe actif E C 40
  • 41. Mode directe actif , , : , : RB pE R pco G J J J Courants dela jonction B E J J Courants dela jonction B C      Ne contribuent ni à l’action du transistor ni au gain Base CollecteurEmetteur 41
  • 42. Gain en courant de la base commune 0 0 nC G pCC E nE R pE J J JJ J J J J        nnC nE R pE T nE E pE E pE nEn J J J J JJ J JJ J           C nC E nE R pE J J J J J J         Facteur d’efficacité d’injection de l’émetteur Facteur de transport de la base Facteur de recombinaison 42
  • 43. 43 Besoins pour les dispos bipolaires •Fort gain •Efficacité d’émetteur forte •Vitesse élevée Demandes et Problèmes d’un BJT Demandes Problèmes émetteur fortement dopé Diminution du Gap: => injection par la Base Base peu dopée Base étroite Forte résistance Base Solution:Transistors Bipolaire à hétéro-jonction •Emetteur fortement dopé en utilisant un SC à gap plus grand que celui de la Base •Base peut être fortement dopée et étroite sans augmenter la résistance de base •Collecteur peut être choisi tel que la tension de claquage soit élevée
  • 44. 44 Dispositifs Bipolaires Si peut être combiné avec: •Silicium amorphe (Eg=1.5 eV) •SiC (Eg=2.2 eV) •Polysilicium (Eg=1.5 eV) TBH avec Si: •Si/SiGe très prometteur avec fréquence de coupure de l’ordre de 100 GHz TBH GaAs/AlGaAs • ft =150 GHz •Qualité de l’interface excellente => TBH de hautes performances •Composants intégrés monolithiquement avec dispo optoélectronique •InGaAs/InAlAS et InGaAs/InP TBHs •Les valeurs de ft > 180 GHz •Accord de maille avec InP •Intégration avec composants optoélectroniques •Filière GaN/AlGaN •Haute fréquence •Évacuation thermique (puissance)
  • 45. Logique saturée (intégration élevée) •Integrated Injection Logic (I2L) •Transistor-Transistor Logic (TTL) Bipolaire : mémoires statiques MOS : mémoires dynamiques Combinaisons des 2 technologies: On a l’avantage des 2: =>fort développement Propriétés HF, puissance => amplificateurs, convertisseurs A/N Dispositifs Bipolaires: Applications Applications numériques •Les « dispos » sont utilisés en mode saturé et non saturé Applications mémoires Applications Bi-CMOS MMIC (Microwave Millimeter Integrated Circuit)46
  • 46. Propriétés technologiques  Base fine pour éviter les recombinaisons  Base faiblement dopée pour limiter le courant de trous  Emetteur fortement dopé pour favoriser l’effet transistor  Composant contrôlé par le courant de base : Ic = f(Ib)  Composant utilisant les porteurs majoritaires et minoritaires  Composant utilisant la jonction BC en inverse pour accélérer les électrons majoritaires de l’emetteur 47
