Elaboré par :
L’AOUINI BILEL
BEN MOUMEN MOUADH

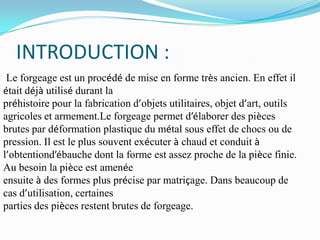

INTRODUCTION :
 Le forgeage est un procédé de mise en forme très ancien. En effet il
était déjà utilisé durant la
préhistoire pour la fabrication d’objets utilitaires, objet d’art, outils
agricoles et armement.Le forgeage permet d’élaborer des pièces
brutes par déformation plastique du métal sous effet de chocs ou de
pression. Il est le plus souvent exécuter à chaud et conduit à
l’obtentiond’ébauche dont la forme est assez proche de la pièce finie.
Au besoin la pièce est amenée
ensuite à des formes plus précise par matriçage. Dans beaucoup de
cas d’utilisation, certaines
parties des pièces restent brutes de forgeage.

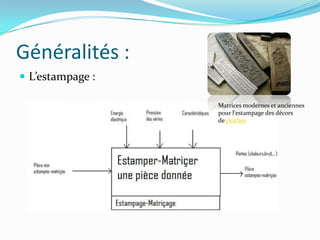

Généralités :
 L’estampage :

                  Matrices modernes et anciennes
                  pour l'estampage des décors
                  de cloches

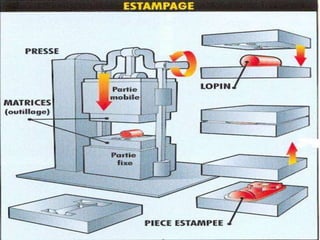

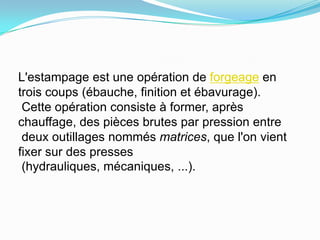

L'estampage est une opération de forgeage en
trois coups (ébauche, finition et ébavurage).
 Cette opération consiste à former, après
chauffage, des pièces brutes par pression entre
 deux outillages nommés matrices, que l'on vient
fixer sur des presses
 (hydrauliques, mécaniques, ...).

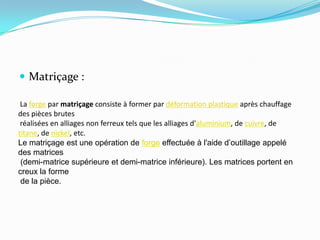

 Matriçage :

 La forge par matriçage consiste à former par déformation plastique après chauffage
des pièces brutes
 réalisées en alliages non ferreux tels que les alliages d'aluminium, de cuivre, de
titane, de nickel, etc.
Le matriçage est une opération de forge effectuée à l'aide d’outillage appelé
des matrices
 (demi-matrice supérieure et demi-matrice inférieure). Les matrices portent en
creux la forme
 de la pièce.
Motif estampé sur argile, donnant une brique décorative
(Asie du Sud-Est, période Silla, VIIIe siècle)

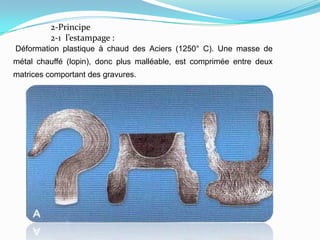

2-Principe
          2-1 l’estampage :
Déformation plastique à chaud des Aciers (1250° C). Une masse de
métal chauffé (lopin), donc plus malléable, est comprimée entre deux
matrices comportant des gravures.

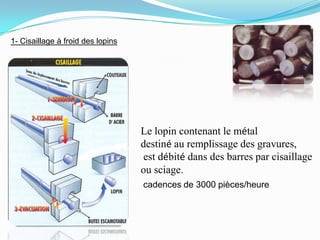

1- Cisaillage à froid des lopins




                                   Le lopin contenant le métal
                                   destiné au remplissage des gravures,
                                   est débité dans des barres par cisaillage
                                   ou sciage.
                                   cadences de 3000 pièces/heure

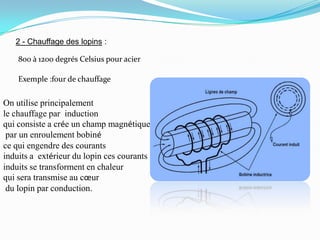

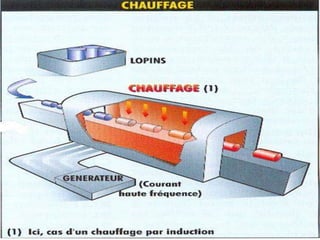

2 - Chauffage des lopins :

    800 à 1200 degrés Celsius pour acier

    Exemple :four de chauffage


On utilise principalement
le chauffage par induction
qui consiste a crée un champ magnétique
 par un enroulement bobiné
ce qui engendre des courants
induits a extérieur du lopin ces courants
induits se transforment en chaleur
qui sera transmise au cœur
 du lopin par conduction.

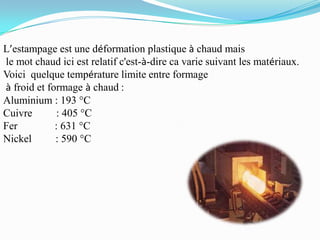

L’estampage est une déformation plastique à chaud mais
le mot chaud ici est relatif c'est-à-dire ca varie suivant les matériaux.
Voici quelque température limite entre formage
à froid et formage à chaud :
Aluminium : 193 °C
Cuivre       : 405 °C
Fer          : 631 °C
Nickel       : 590 °C

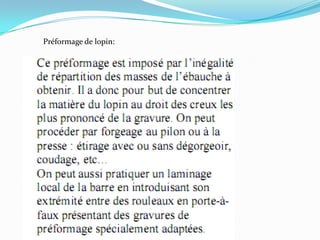

Préformage de lopin:

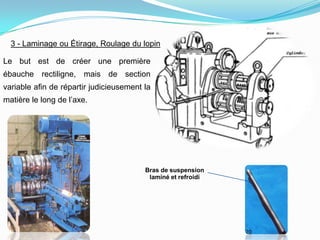

3 - Laminage ou Étirage, Roulage du lopin

Le but est de créer une première
ébauche rectiligne, mais de section
variable afin de répartir judicieusement la
matière le long de l’axe.




                                         Bras de suspension
                                          laminé et refroidi

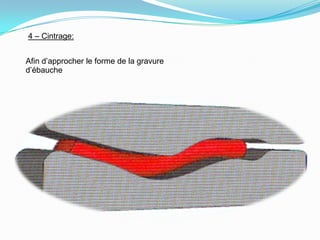

4 – Cintrage:


Afin d’approcher le forme de la gravure
d’ébauche

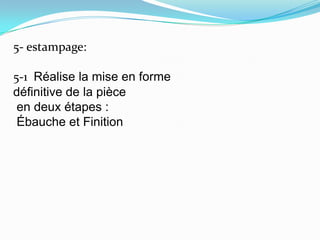

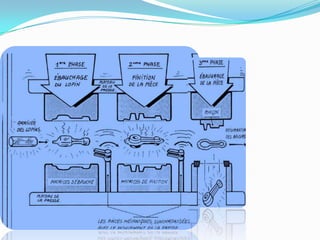

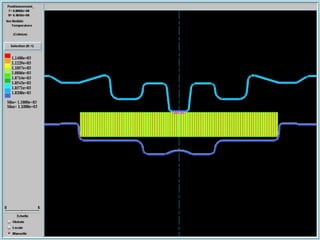

5- estampage:

5-1 Réalise la mise en forme
définitive de la pièce
 en deux étapes :
 Ébauche et Finition

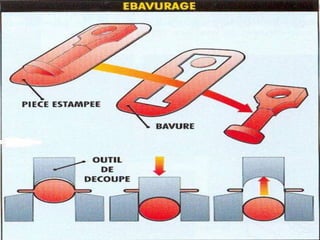

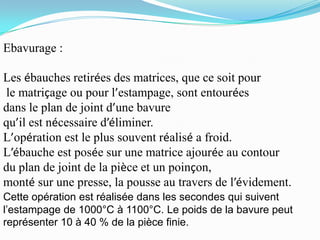

Ebavurage :

Les ébauches retirées des matrices, que ce soit pour
le matriçage ou pour l’estampage, sont entourées
dans le plan de joint d’une bavure
qu’il est nécessaire d’éliminer.
L’opération est le plus souvent réalisé a froid.
L’ébauche est posée sur une matrice ajourée au contour
du plan de joint de la pièce et un poinçon,
monté sur une presse, la pousse au travers de l’évidement.
Cette opération est réalisée dans les secondes qui suivent
l’estampage de 1000°C à 1100°C. Le poids de la bavure peut
représenter 10 à 40 % de la pièce finie.

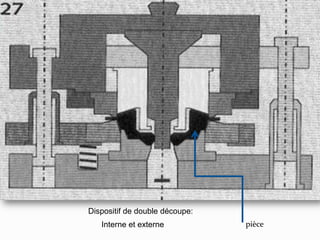

Dispositif de double découpe:
                                pièce
   Interne et externe

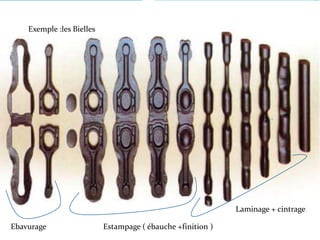

Exemple :les Bielles




                                                             Laminage + cintrage

Ebavurage                  Estampage ( ébauche +finition )

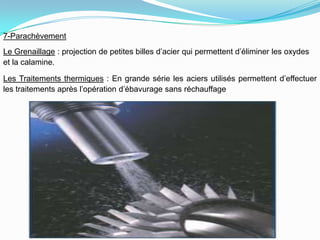

7-Parachèvement
Le Grenaillage : projection de petites billes d’acier qui permettent d’éliminer les oxydes
et la calamine.

Les Traitements thermiques : En grande série les aciers utilisés permettent d’effectuer
les traitements après l’opération d’ébavurage sans réchauffage

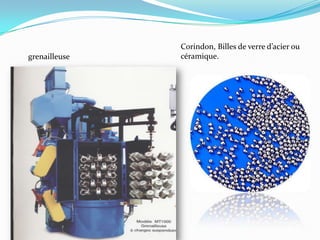

Corindon, Billes de verre d’acier ou
               céramique.
grenailleuse

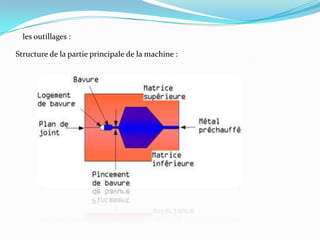

les outillages :

Structure de la partie principale de la machine :

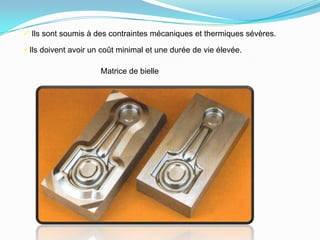

 Ils sont soumis à des contraintes mécaniques et thermiques sévères.

Ils doivent avoir un coût minimal et une durée de vie élevée.

                     Matrice de bielle
La nuance la plus utilisée est le Z38CDV5
  trempé + revenus avec ou sans traitement de
  surface ( nitruration, chromage dur …)
 Les gravures sont réalisées par :
- Usinage conventionnel et polissage.
- Usinage à grande vitesse.
- Électroérosion pour des petites dimensions

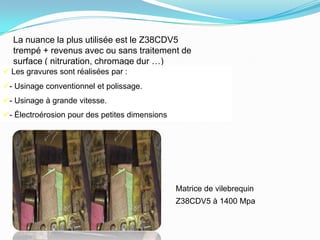

                                                Matrice de vilebrequin
                                                Z38CDV5 à 1400 Mpa

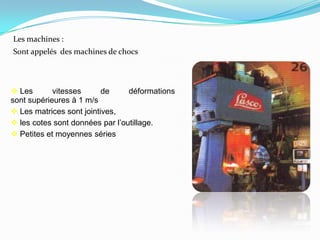

Les machines :
Sont appelés des machines de chocs



 Les       vitesses      de     déformations
sont supérieures à 1 m/s
 Les matrices sont jointives,
 les cotes sont données par l’outillage.
 Petites et moyennes séries

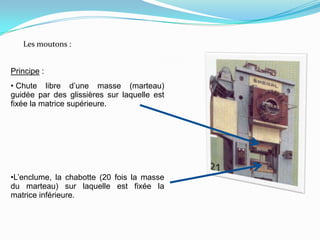

Les moutons :


Principe :
• Chute libre d’une masse (marteau)
guidée par des glissières sur laquelle est
fixée la matrice supérieure.




•L’enclume, la chabotte (20 fois la masse
du marteau) sur laquelle est fixée la
matrice inférieure.

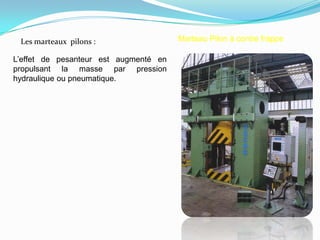

Marteau Pilon à contre frappe
 Les marteaux pilons :

L’effet de pesanteur est augmenté en
propulsant la masse par pression
hydraulique ou pneumatique.

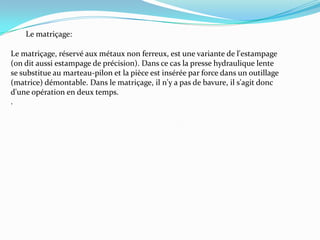

Le matriçage:

Le matriçage, réservé aux métaux non ferreux, est une variante de l'estampage
(on dit aussi estampage de précision). Dans ce cas la presse hydraulique lente
se substitue au marteau-pilon et la pièce est insérée par force dans un outillage
(matrice) démontable. Dans le matriçage, il n'y a pas de bavure, il s'agit donc
d'une opération en deux temps.
.

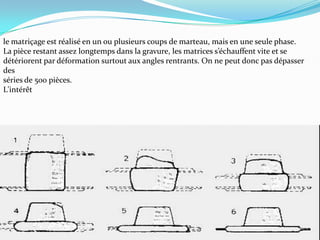

le matriçage est réalisé en un ou plusieurs coups de marteau, mais en une seule phase.
La pièce restant assez longtemps dans la gravure, les matrices s’échauffent vite et se
détériorent par déformation surtout aux angles rentrants. On ne peut donc pas dépasser
des
séries de 500 pièces.

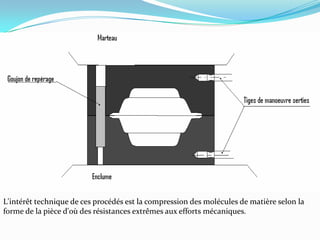

L'intérêt
L'intérêt technique de ces procédés est la compression des molécules de matière selon la
forme de la pièce d'où des résistances extrêmes aux efforts mécaniques.

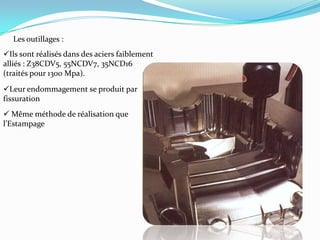

Les outillages :
Ils sont réalisés dans des aciers faiblement
alliés : Z38CDV5, 55NCDV7, 35NCD16
(traités pour 1300 Mpa).
Leur endommagement se produit par
fissuration
 Même méthode de réalisation que
l’Estampage
Les machines :

Sont des machines de pression

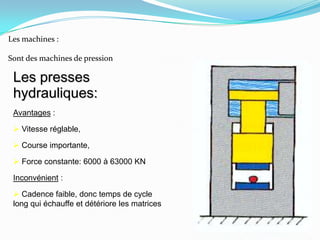

 Les presses
 hydrauliques:
 Avantages :

  Vitesse réglable,

  Course importante,

  Force constante: 6000 à 63000 KN

 Inconvénient :

  Cadence faible, donc temps de cycle
 long qui échauffe et détériore les matrices

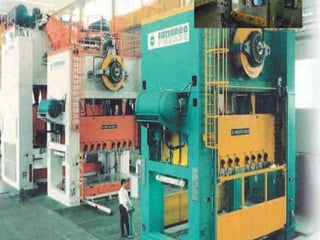

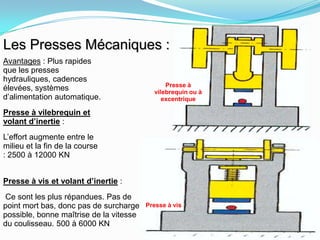

Les Presses Mécaniques :
Avantages : Plus rapides
que les presses
hydrauliques, cadences
                                               Presse à
élevées, systèmes                          vilebrequin ou à
d’alimentation automatique.                   excentrique

Presse à vilebrequin et
volant d’inertie :
L’effort augmente entre le
milieu et la fin de la course
: 2500 à 12000 KN


Presse à vis et volant d’inertie :
Ce sont les plus répandues. Pas de
point mort bas, donc pas de surcharge    Presse à vis
possible, bonne maîtrise de la vitesse
du coulisseau. 500 à 6000 KN

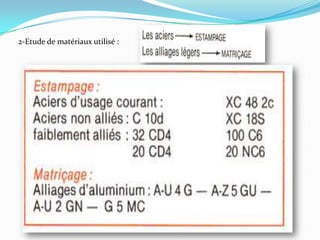

2-Etude de matériaux utilisé :

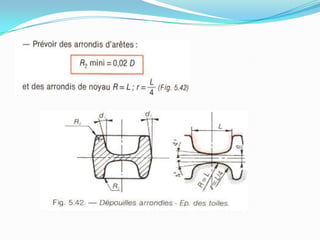

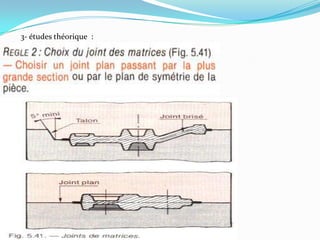

3- études théorique :

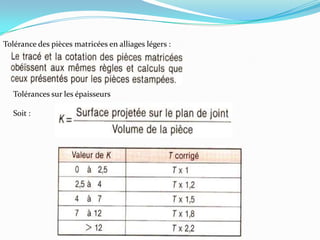

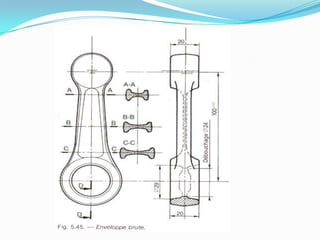

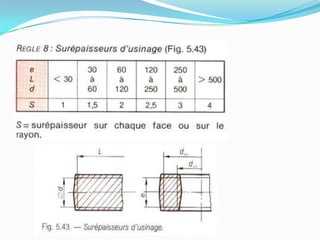

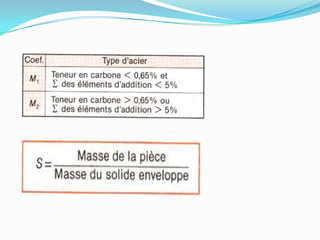

Tolérance des pièces matricées en alliages légers :

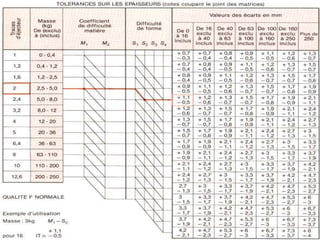

   Tolérances sur les épaisseurs

   Soit :

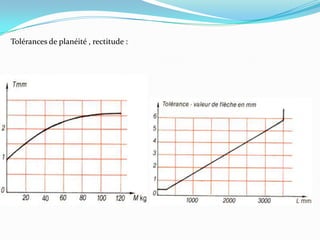

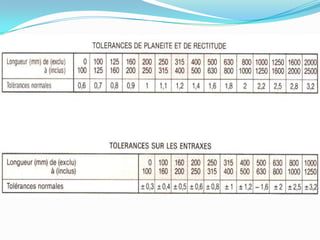

Tolérances de planéité , rectitude :

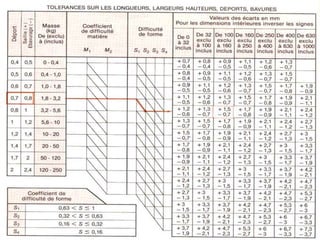

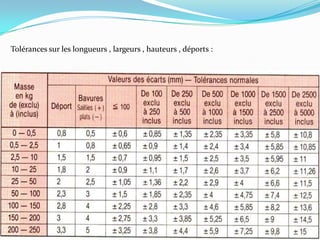

Tolérances sur les longueurs , largeurs , hauteurs , déports :

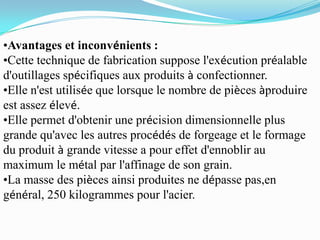

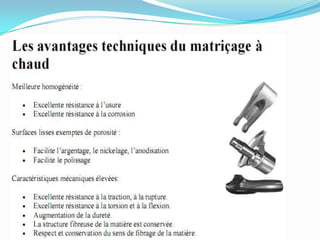

•Avantages et inconvénients :
•Cette technique de fabrication suppose l'exécution préalable
d'outillages spécifiques aux produits à confectionner.
•Elle n'est utilisée que lorsque le nombre de pièces àproduire
est assez élevé.
•Elle permet d'obtenir une précision dimensionnelle plus
grande qu'avec les autres procédés de forgeage et le formage
du produit à grande vitesse a pour effet d'ennoblir au
maximum le métal par l'affinage de son grain.
•La masse des pièces ainsi produites ne dépasse pas,en
général, 250 kilogrammes pour l'acier.
4-Applications industrielles:
 L’estampage :
 Utilisé fréquemment dans les industries des véhicules
 Aussi pour la fabrication des
Matériels de Travaux
Publics
Machinisme Agricole

Organes de Transmission

Construction mécanique

Aéronautique et espace


Robinetterie, engineering, nucléaire


Armement (fabricants, arsenaux)

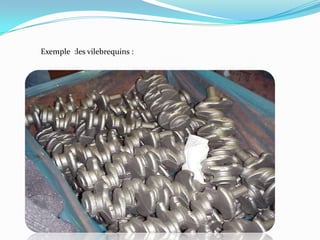

Exemple :les vilebrequins :

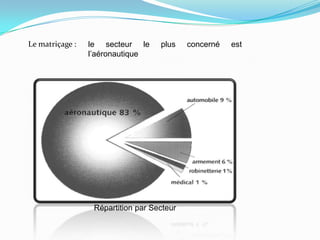

Le matriçage :   le secteur le      plus    concerné   est
                 l’aéronautique




                  Répartition par Secteur

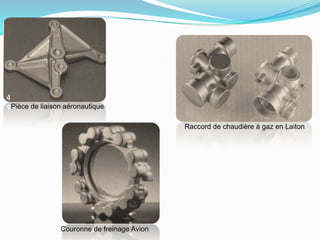

Pièce de liaison aéronautique

                                            Raccord de chaudière à gaz en Laiton




               Couronne de freinage Avion

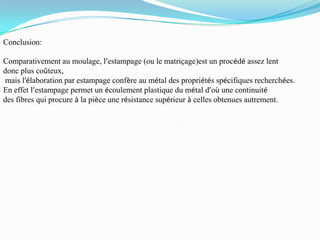

Conclusion:

Comparativement au moulage, l’estampage (ou le matriçage)est un procédé assez lent
donc plus coûteux,
mais l’élaboration par estampage confère au métal des propriétés spécifiques recherchées.
En effet l’estampage permet un écoulement plastique du métal d’où une continuité
des fibres qui procure à la pièce une résistance supérieur à celles obtenues autrement.

Contenu connexe

Tendances

Désignation des matériaux métalliques
Désignation des matériaux métalliquesDésignation des matériaux métalliques
Désignation des matériaux métalliques
Rafael Nadal

05 gamme
05 gamme05 gamme
05 gamme
Ahmed Taieb

Copier cours plasturgie (version 00)
Copier cours plasturgie (version 00)Copier cours plasturgie (version 00)
Copier cours plasturgie (version 00)
Ahmed Manai

Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2
Mohamed Mtaallah

Rapport PFA: Etude, conception et simulation par injection d’une caisse en po...
Rapport PFA: Etude, conception et simulation par injection d’une caisse en po...Rapport PFA: Etude, conception et simulation par injection d’une caisse en po...
Rapport PFA: Etude, conception et simulation par injection d’une caisse en po...
oumaimazizi

Cours fabrication sans enlèvement de la matière
Cours fabrication sans enlèvement de la matièreCours fabrication sans enlèvement de la matière
Cours fabrication sans enlèvement de la matière
seifallah Fetni

Cahier Meca 4ST
Cahier Meca 4STCahier Meca 4ST
Cahier Meca 4ST
Mohamed Mtaallah

Exercices coprrigés sur les torseurs
Exercices coprrigés sur les torseursExercices coprrigés sur les torseurs
Exercices coprrigés sur les torseursm.a bensaaoud

Extrusion soufflage et injection-souflage
Extrusion soufflage et injection-souflageExtrusion soufflage et injection-souflage
Extrusion soufflage et injection-souflageOussama ZAKARI

dessin d'ensemble.ppt
dessin d'ensemble.pptdessin d'ensemble.ppt
dessin d'ensemble.ppt
StefTfh

Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2
Mohamed Mtaallah

Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...
Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...
Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...Majda El Aouni

Mise en oeuvre des composites
Mise en oeuvre des compositesMise en oeuvre des composites
Mise en oeuvre des compositesOussama ZAKARI

Flexion Simple.pptx
Flexion Simple.pptxFlexion Simple.pptx
Flexion Simple.pptx
SimoMagri


Tendances (20)

Désignation des matériaux métalliques
Désignation des matériaux métalliquesDésignation des matériaux métalliques
Désignation des matériaux métalliques

05 gamme
05 gamme05 gamme
05 gamme

2029 mod 4
2029 mod 42029 mod 4
2029 mod 4

Copier cours plasturgie (version 00)
Copier cours plasturgie (version 00)Copier cours plasturgie (version 00)
Copier cours plasturgie (version 00)

Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2

Rapport PFA: Etude, conception et simulation par injection d’une caisse en po...
Rapport PFA: Etude, conception et simulation par injection d’une caisse en po...Rapport PFA: Etude, conception et simulation par injection d’une caisse en po...
Rapport PFA: Etude, conception et simulation par injection d’une caisse en po...

Cours fabrication sans enlèvement de la matière
Cours fabrication sans enlèvement de la matièreCours fabrication sans enlèvement de la matière
Cours fabrication sans enlèvement de la matière

Chapitre 1 rdm
Chapitre 1 rdmChapitre 1 rdm
Chapitre 1 rdm

Cahier Meca 4ST
Cahier Meca 4STCahier Meca 4ST
Cahier Meca 4ST

Materiaux
MateriauxMateriaux
Materiaux

Exercices coprrigés sur les torseurs
Exercices coprrigés sur les torseursExercices coprrigés sur les torseurs
Exercices coprrigés sur les torseurs

Extrusion soufflage et injection-souflage
Extrusion soufflage et injection-souflageExtrusion soufflage et injection-souflage
Extrusion soufflage et injection-souflage

dessin d'ensemble.ppt
dessin d'ensemble.pptdessin d'ensemble.ppt
dessin d'ensemble.ppt

Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2

Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...
Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...
Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...

Mise en oeuvre des composites
Mise en oeuvre des compositesMise en oeuvre des composites
Mise en oeuvre des composites

Cours rdm notions
Cours rdm notionsCours rdm notions
Cours rdm notions

Le tournage
Le tournageLe tournage
Le tournage

Flexion Simple.pptx
Flexion Simple.pptxFlexion Simple.pptx
Flexion Simple.pptx

Injection plastique
Injection plastiqueInjection plastique
Injection plastique


En vedette

Cours fabrication mécanique3
Cours fabrication mécanique3Cours fabrication mécanique3
Cours fabrication mécanique3
bendrisk

Chevalier _guide_du_technicien_en_productique
 Chevalier _guide_du_technicien_en_productique Chevalier _guide_du_technicien_en_productique
Chevalier _guide_du_technicien_en_productique
samirgayeg

Moselle - Resultats par communes
Moselle - Resultats par communesMoselle - Resultats par communes
Moselle - Resultats par communes
icicnancyfr

Gaz propane-2014
Gaz propane-2014Gaz propane-2014
Gaz propane-2014
LUIS FERNANDO RIVERA VERA

Moulage des thermoplastique
Moulage des thermoplastiqueMoulage des thermoplastique
Moulage des thermoplastiqueOussama ZAKARI

Productivez AMI tolerie fine RENNES
Productivez AMI tolerie fine RENNESProductivez AMI tolerie fine RENNES
Productivez AMI tolerie fine RENNES
AMI35

Synthes eflexion 4t
Synthes eflexion 4tSynthes eflexion 4t
Synthes eflexion 4t
abdourazg

Visite d'entreprise - Société MS Composites
Visite d'entreprise - Société MS CompositesVisite d'entreprise - Société MS Composites
Visite d'entreprise - Société MS Composites
PlusComposites

Advanced welding ,casting , forming processes PDF by badebhau4@gmail.com
Advanced welding ,casting , forming processes PDF by badebhau4@gmail.comAdvanced welding ,casting , forming processes PDF by badebhau4@gmail.com
Advanced welding ,casting , forming processes PDF by badebhau4@gmail.com
Er. Bade Bhausaheb

Ch19
Ch19Ch19
Ch19
klivsie

forging processes
forging processesforging processes
forging processes
Jitendra Singh

Forging
ForgingForging
Forging
Bilalwahla

sheet metal
sheet metalsheet metal
sheet metal
Vivek Tyagi


En vedette (19)

Diapositive 1
Diapositive 1Diapositive 1
Diapositive 1

Cours fabrication mécanique3
Cours fabrication mécanique3Cours fabrication mécanique3
Cours fabrication mécanique3

Emboutissage
EmboutissageEmboutissage
Emboutissage

Chevalier _guide_du_technicien_en_productique
 Chevalier _guide_du_technicien_en_productique Chevalier _guide_du_technicien_en_productique
Chevalier _guide_du_technicien_en_productique

Un déchets
Un déchetsUn déchets
Un déchets

Moselle - Resultats par communes
Moselle - Resultats par communesMoselle - Resultats par communes
Moselle - Resultats par communes

Gaz propane-2014
Gaz propane-2014Gaz propane-2014
Gaz propane-2014

Moulage des thermoplastique
Moulage des thermoplastiqueMoulage des thermoplastique
Moulage des thermoplastique

Productivez AMI tolerie fine RENNES
Productivez AMI tolerie fine RENNESProductivez AMI tolerie fine RENNES
Productivez AMI tolerie fine RENNES

Synthes eflexion 4t
Synthes eflexion 4tSynthes eflexion 4t
Synthes eflexion 4t

Moulage
MoulageMoulage
Moulage

Visite d'entreprise - Société MS Composites
Visite d'entreprise - Société MS CompositesVisite d'entreprise - Société MS Composites
Visite d'entreprise - Société MS Composites

L'injection plastique
L'injection plastiqueL'injection plastique
L'injection plastique

Advanced welding ,casting , forming processes PDF by badebhau4@gmail.com
Advanced welding ,casting , forming processes PDF by badebhau4@gmail.comAdvanced welding ,casting , forming processes PDF by badebhau4@gmail.com
Advanced welding ,casting , forming processes PDF by badebhau4@gmail.com

L'injection
L'injectionL'injection
L'injection

Ch19
Ch19Ch19
Ch19

forging processes
forging processesforging processes
forging processes

Forging
ForgingForging
Forging

sheet metal
sheet metalsheet metal
sheet metal


Similaire à Estampage MatriçAge ; Resumé

MECAH201_chap4b.pdf
MECAH201_chap4b.pdfMECAH201_chap4b.pdf
MECAH201_chap4b.pdf
cxvx1

Le moulage cire_perdue
Le moulage cire_perdueLe moulage cire_perdue
Le moulage cire_perduekarikou2005

Composites à matrices metalliques
Composites à matrices metalliquesComposites à matrices metalliques
Composites à matrices metalliquesIsaac Durocher

Procèdes de fabrication : Soudage et moulage
Procèdes de fabrication : Soudage et moulageProcèdes de fabrication : Soudage et moulage
Procèdes de fabrication : Soudage et moulage
BENFAH

L'élaboration des métaux et le moulage en moule non permanent
L'élaboration des métaux  et le moulage en moule non permanentL'élaboration des métaux  et le moulage en moule non permanent
L'élaboration des métaux et le moulage en moule non permanent
zakariaearroub1

Cours moulage
Cours moulageCours moulage
Cours moulage
Rafael Nadal

moulage
moulagemoulage
moulage
Rafael Nadal

DOC RMIS terminologie industrielle.ppt
DOC RMIS terminologie industrielle.pptDOC RMIS terminologie industrielle.ppt
DOC RMIS terminologie industrielle.ppt
SamiMazouz3

usinage__Usinage par électroérosion.pptx
usinage__Usinage par électroérosion.pptxusinage__Usinage par électroérosion.pptx
usinage__Usinage par électroérosion.pptx
FoowedGh

Soudage
Soudage Soudage
Soudage
Rafael Nadal

Soudage2 170322110328
Soudage2 170322110328Soudage2 170322110328
Soudage2 170322110328
Salah Hammami

Découpe jet d'eau - DVAI
Découpe jet d'eau - DVAIDécoupe jet d'eau - DVAI
Découpe jet d'eau - DVAI
DVAI

Revenu
RevenuRevenu
Revenu
Sam Henniche

Fonderie lmentsdinitiation-cours bilakrida
Fonderie lmentsdinitiation-cours bilakridaFonderie lmentsdinitiation-cours bilakrida
Fonderie lmentsdinitiation-cours bilakrida
Rida BILAK

Sous traitance de eims
Sous traitance de eimsSous traitance de eims
Sous traitance de eims
Ben Hamdi

Feuillard31_Emboutissage.pdf
Feuillard31_Emboutissage.pdfFeuillard31_Emboutissage.pdf
Feuillard31_Emboutissage.pdf
cxvx1

Fondamentaux de l'Usinage Ce chapitre se
Fondamentaux de l'Usinage Ce chapitre seFondamentaux de l'Usinage Ce chapitre se
Fondamentaux de l'Usinage Ce chapitre se
CheverlyNgobeghaMoun

1.1 introduction generale.pdf
1.1 introduction generale.pdf1.1 introduction generale.pdf
1.1 introduction generale.pdf
bennoumaahmed89

Oxydation à haute température d’échantillons en Inconel 718 réalisés par fabr...
Oxydation à haute température d’échantillons en Inconel 718 réalisés par fabr...Oxydation à haute température d’échantillons en Inconel 718 réalisés par fabr...
Oxydation à haute température d’échantillons en Inconel 718 réalisés par fabr...
Tom SANVIEMVONGSAK


Similaire à Estampage MatriçAge ; Resumé (20)

MECAH201_chap4b.pdf
MECAH201_chap4b.pdfMECAH201_chap4b.pdf
MECAH201_chap4b.pdf

Le moulage cire_perdue
Le moulage cire_perdueLe moulage cire_perdue
Le moulage cire_perdue

Composites à matrices metalliques
Composites à matrices metalliquesComposites à matrices metalliques
Composites à matrices metalliques

Procèdes de fabrication : Soudage et moulage
Procèdes de fabrication : Soudage et moulageProcèdes de fabrication : Soudage et moulage
Procèdes de fabrication : Soudage et moulage

L'élaboration des métaux et le moulage en moule non permanent
L'élaboration des métaux  et le moulage en moule non permanentL'élaboration des métaux  et le moulage en moule non permanent
L'élaboration des métaux et le moulage en moule non permanent

Cours moulage
Cours moulageCours moulage
Cours moulage

moulage
moulagemoulage
moulage

DOC RMIS terminologie industrielle.ppt
DOC RMIS terminologie industrielle.pptDOC RMIS terminologie industrielle.ppt
DOC RMIS terminologie industrielle.ppt

usinage__Usinage par électroérosion.pptx
usinage__Usinage par électroérosion.pptxusinage__Usinage par électroérosion.pptx
usinage__Usinage par électroérosion.pptx

Soudage
Soudage Soudage
Soudage

Soudage2 170322110328
Soudage2 170322110328Soudage2 170322110328
Soudage2 170322110328

Découpe jet d'eau - DVAI
Découpe jet d'eau - DVAIDécoupe jet d'eau - DVAI
Découpe jet d'eau - DVAI

Revenu
RevenuRevenu
Revenu

Fonderie lmentsdinitiation-cours bilakrida
Fonderie lmentsdinitiation-cours bilakridaFonderie lmentsdinitiation-cours bilakrida
Fonderie lmentsdinitiation-cours bilakrida

Sous traitance de eims
Sous traitance de eimsSous traitance de eims
Sous traitance de eims

Feuillard31_Emboutissage.pdf
Feuillard31_Emboutissage.pdfFeuillard31_Emboutissage.pdf
Feuillard31_Emboutissage.pdf

Fondamentaux de l'Usinage Ce chapitre se
Fondamentaux de l'Usinage Ce chapitre seFondamentaux de l'Usinage Ce chapitre se
Fondamentaux de l'Usinage Ce chapitre se

1.1 introduction generale.pdf
1.1 introduction generale.pdf1.1 introduction generale.pdf
1.1 introduction generale.pdf

Oxydation à haute température d’échantillons en Inconel 718 réalisés par fabr...
Oxydation à haute température d’échantillons en Inconel 718 réalisés par fabr...Oxydation à haute température d’échantillons en Inconel 718 réalisés par fabr...
Oxydation à haute température d’échantillons en Inconel 718 réalisés par fabr...

traitements_thermique.pdf
traitements_thermique.pdftraitements_thermique.pdf
traitements_thermique.pdf


Estampage MatriçAge ; Resumé

  • 1. Elaboré par : L’AOUINI BILEL BEN MOUMEN MOUADH
  • 2. INTRODUCTION : Le forgeage est un procédé de mise en forme très ancien. En effet il était déjà utilisé durant la préhistoire pour la fabrication d’objets utilitaires, objet d’art, outils agricoles et armement.Le forgeage permet d’élaborer des pièces brutes par déformation plastique du métal sous effet de chocs ou de pression. Il est le plus souvent exécuter à chaud et conduit à l’obtentiond’ébauche dont la forme est assez proche de la pièce finie. Au besoin la pièce est amenée ensuite à des formes plus précise par matriçage. Dans beaucoup de cas d’utilisation, certaines parties des pièces restent brutes de forgeage.
  • 3. Généralités :  L’estampage : Matrices modernes et anciennes pour l'estampage des décors de cloches
  • 4. L'estampage est une opération de forgeage en trois coups (ébauche, finition et ébavurage). Cette opération consiste à former, après chauffage, des pièces brutes par pression entre deux outillages nommés matrices, que l'on vient fixer sur des presses (hydrauliques, mécaniques, ...).
  • 5.  Matriçage : La forge par matriçage consiste à former par déformation plastique après chauffage des pièces brutes réalisées en alliages non ferreux tels que les alliages d'aluminium, de cuivre, de titane, de nickel, etc. Le matriçage est une opération de forge effectuée à l'aide d’outillage appelé des matrices (demi-matrice supérieure et demi-matrice inférieure). Les matrices portent en creux la forme de la pièce.
  • 6. Motif estampé sur argile, donnant une brique décorative (Asie du Sud-Est, période Silla, VIIIe siècle)
  • 7. 2-Principe 2-1 l’estampage : Déformation plastique à chaud des Aciers (1250° C). Une masse de métal chauffé (lopin), donc plus malléable, est comprimée entre deux matrices comportant des gravures.
  • 8.
  • 9. 1- Cisaillage à froid des lopins Le lopin contenant le métal destiné au remplissage des gravures, est débité dans des barres par cisaillage ou sciage. cadences de 3000 pièces/heure
  • 10. 2 - Chauffage des lopins : 800 à 1200 degrés Celsius pour acier Exemple :four de chauffage On utilise principalement le chauffage par induction qui consiste a crée un champ magnétique par un enroulement bobiné ce qui engendre des courants induits a extérieur du lopin ces courants induits se transforment en chaleur qui sera transmise au cœur du lopin par conduction.
  • 11. L’estampage est une déformation plastique à chaud mais le mot chaud ici est relatif c'est-à-dire ca varie suivant les matériaux. Voici quelque température limite entre formage à froid et formage à chaud : Aluminium : 193 °C Cuivre : 405 °C Fer : 631 °C Nickel : 590 °C
  • 12.
  • 14. 3 - Laminage ou Étirage, Roulage du lopin Le but est de créer une première ébauche rectiligne, mais de section variable afin de répartir judicieusement la matière le long de l’axe. Bras de suspension laminé et refroidi
  • 15. 4 – Cintrage: Afin d’approcher le forme de la gravure d’ébauche
  • 16. 5- estampage: 5-1 Réalise la mise en forme définitive de la pièce en deux étapes : Ébauche et Finition
  • 17.
  • 18.
  • 19. Ebavurage : Les ébauches retirées des matrices, que ce soit pour le matriçage ou pour l’estampage, sont entourées dans le plan de joint d’une bavure qu’il est nécessaire d’éliminer. L’opération est le plus souvent réalisé a froid. L’ébauche est posée sur une matrice ajourée au contour du plan de joint de la pièce et un poinçon, monté sur une presse, la pousse au travers de l’évidement. Cette opération est réalisée dans les secondes qui suivent l’estampage de 1000°C à 1100°C. Le poids de la bavure peut représenter 10 à 40 % de la pièce finie.
  • 20.
  • 21. Dispositif de double découpe: pièce Interne et externe
  • 22. Exemple :les Bielles Laminage + cintrage Ebavurage Estampage ( ébauche +finition )
  • 23. 7-Parachèvement Le Grenaillage : projection de petites billes d’acier qui permettent d’éliminer les oxydes et la calamine. Les Traitements thermiques : En grande série les aciers utilisés permettent d’effectuer les traitements après l’opération d’ébavurage sans réchauffage
  • 24. Corindon, Billes de verre d’acier ou céramique. grenailleuse
  • 25. les outillages : Structure de la partie principale de la machine :
  • 26.  Ils sont soumis à des contraintes mécaniques et thermiques sévères. Ils doivent avoir un coût minimal et une durée de vie élevée. Matrice de bielle
  • 27. La nuance la plus utilisée est le Z38CDV5 trempé + revenus avec ou sans traitement de surface ( nitruration, chromage dur …)  Les gravures sont réalisées par : - Usinage conventionnel et polissage. - Usinage à grande vitesse. - Électroérosion pour des petites dimensions Matrice de vilebrequin Z38CDV5 à 1400 Mpa
  • 28. Les machines : Sont appelés des machines de chocs  Les vitesses de déformations sont supérieures à 1 m/s  Les matrices sont jointives,  les cotes sont données par l’outillage.  Petites et moyennes séries
  • 29. Les moutons : Principe : • Chute libre d’une masse (marteau) guidée par des glissières sur laquelle est fixée la matrice supérieure. •L’enclume, la chabotte (20 fois la masse du marteau) sur laquelle est fixée la matrice inférieure.
  • 30. Marteau Pilon à contre frappe Les marteaux pilons : L’effet de pesanteur est augmenté en propulsant la masse par pression hydraulique ou pneumatique.
  • 31. Le matriçage: Le matriçage, réservé aux métaux non ferreux, est une variante de l'estampage (on dit aussi estampage de précision). Dans ce cas la presse hydraulique lente se substitue au marteau-pilon et la pièce est insérée par force dans un outillage (matrice) démontable. Dans le matriçage, il n'y a pas de bavure, il s'agit donc d'une opération en deux temps. .
  • 32. le matriçage est réalisé en un ou plusieurs coups de marteau, mais en une seule phase. La pièce restant assez longtemps dans la gravure, les matrices s’échauffent vite et se détériorent par déformation surtout aux angles rentrants. On ne peut donc pas dépasser des séries de 500 pièces. L'intérêt
  • 33. L'intérêt technique de ces procédés est la compression des molécules de matière selon la forme de la pièce d'où des résistances extrêmes aux efforts mécaniques.
  • 34. Les outillages : Ils sont réalisés dans des aciers faiblement alliés : Z38CDV5, 55NCDV7, 35NCD16 (traités pour 1300 Mpa). Leur endommagement se produit par fissuration  Même méthode de réalisation que l’Estampage
  • 35. Les machines : Sont des machines de pression Les presses hydrauliques: Avantages :  Vitesse réglable,  Course importante,  Force constante: 6000 à 63000 KN Inconvénient :  Cadence faible, donc temps de cycle long qui échauffe et détériore les matrices
  • 36. Les Presses Mécaniques : Avantages : Plus rapides que les presses hydrauliques, cadences Presse à élevées, systèmes vilebrequin ou à d’alimentation automatique. excentrique Presse à vilebrequin et volant d’inertie : L’effort augmente entre le milieu et la fin de la course : 2500 à 12000 KN Presse à vis et volant d’inertie : Ce sont les plus répandues. Pas de point mort bas, donc pas de surcharge Presse à vis possible, bonne maîtrise de la vitesse du coulisseau. 500 à 6000 KN
  • 37.
  • 38. 2-Etude de matériaux utilisé :
  • 40.

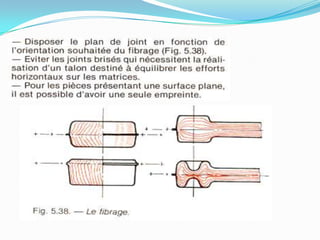

  • 41.

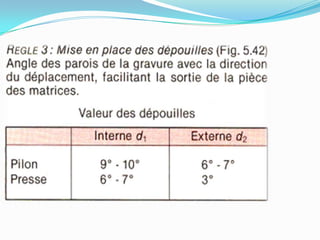

  • 42.
  • 43.

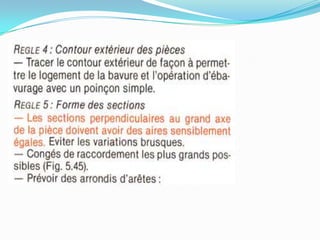

  • 44.
  • 45.
  • 46.

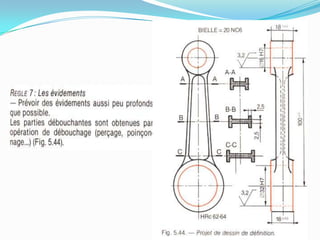

  • 47.
  • 48.
  • 49.
  • 50.
  • 51.
  • 52. Tolérance des pièces matricées en alliages légers : Tolérances sur les épaisseurs Soit :
  • 53. Tolérances de planéité , rectitude :
  • 54. Tolérances sur les longueurs , largeurs , hauteurs , déports :
  • 55. •Avantages et inconvénients : •Cette technique de fabrication suppose l'exécution préalable d'outillages spécifiques aux produits à confectionner. •Elle n'est utilisée que lorsque le nombre de pièces àproduire est assez élevé. •Elle permet d'obtenir une précision dimensionnelle plus grande qu'avec les autres procédés de forgeage et le formage du produit à grande vitesse a pour effet d'ennoblir au maximum le métal par l'affinage de son grain. •La masse des pièces ainsi produites ne dépasse pas,en général, 250 kilogrammes pour l'acier.
  • 56.

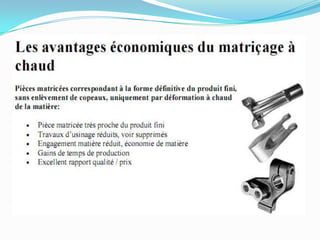

  • 57.
  • 58. 4-Applications industrielles: L’estampage : Utilisé fréquemment dans les industries des véhicules Aussi pour la fabrication des Matériels de Travaux Publics Machinisme Agricole Organes de Transmission Construction mécanique Aéronautique et espace Robinetterie, engineering, nucléaire Armement (fabricants, arsenaux)
  • 60. Le matriçage : le secteur le plus concerné est l’aéronautique Répartition par Secteur
  • 61. Pièce de liaison aéronautique Raccord de chaudière à gaz en Laiton Couronne de freinage Avion
  • 62. Conclusion: Comparativement au moulage, l’estampage (ou le matriçage)est un procédé assez lent donc plus coûteux, mais l’élaboration par estampage confère au métal des propriétés spécifiques recherchées. En effet l’estampage permet un écoulement plastique du métal d’où une continuité des fibres qui procure à la pièce une résistance supérieur à celles obtenues autrement.
