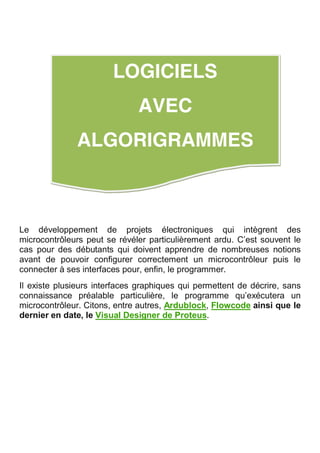

1. Le développement de projets électroniques qui intègrent des
microcontrôleurs peut se révéler particulièrement ardu. C’est souvent le
cas pour des débutants qui doivent apprendre de nombreuses notions
avant de pouvoir configurer correctement un microcontrôleur puis le
connecter à ses interfaces pour, enfin, le programmer.
Il existe plusieurs interfaces graphiques qui permettent de décrire, sans
connaissance préalable particulière, le programme qu’exécutera un
microcontrôleur. Citons, entre autres, Ardublock, Flowcode ainsi que le
dernier en date, le Visual Designer de Proteus.
LOGICIELS
AVEC
ALGORIGRAMMES

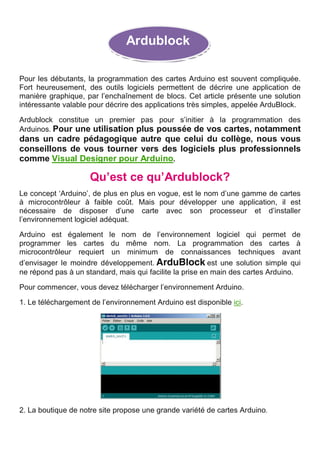

2. Pour les débutants, la programmation des cartes Arduino est souvent compliquée.
Fort heureusement, des outils logiciels permettent de décrire une application de
manière graphique, par l’enchaînement de blocs. Cet article présente une solution
intéressante valable pour décrire des applications très simples, appelée ArduBlock.
Ardublock constitue un premier pas pour s’initier à la programmation des
Arduinos. Pour une utilisation plus poussée de vos cartes, notamment
dans un cadre pédagogique autre que celui du collège, nous vous
conseillons de vous tourner vers des logiciels plus professionnels
comme Visual Designer pour Arduino.
Qu’est ce qu’Ardublock?
Le concept ‘Arduino’, de plus en plus en vogue, est le nom d’une gamme de cartes
à microcontrôleur à faible coût. Mais pour développer une application, il est
nécessaire de disposer d’une carte avec son processeur et d’installer
l’environnement logiciel adéquat.
Arduino est également le nom de l’environnement logiciel qui permet de
programmer les cartes du même nom. La programmation des cartes à
microcontrôleur requiert un minimum de connaissances techniques avant
d’envisager le moindre développement. ArduBlock est une solution simple qui
ne répond pas à un standard, mais qui facilite la prise en main des cartes Arduino.
Pour commencer, vous devez télécharger l’environnement Arduino.
1. Le téléchargement de l’environnement Arduino est disponible ici.
2. La boutique de notre site propose une grande variété de cartes Arduino.
Ardublock

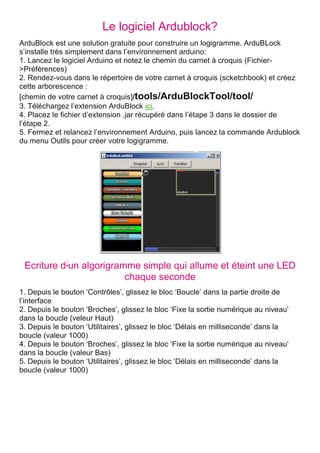

3. Le logiciel Ardublock?
ArduBlock est une solution gratuite pour construire un logigramme. ArduBLock
s’installe très simplement dans l’environnement arduino:
1. Lancez le logiciel Arduino et notez le chemin du carnet à croquis (Fichier-
>Préférences)
2. Rendez-vous dans le répertoire de votre carnet à croquis (scketchbook) et créez
cette arborescence :
[chemin de votre carnet à croquis]/tools/ArduBlockTool/tool/
3. Téléchargez l’extension ArduBlock ici.
4. Placez le fichier d’extension .jar récupéré dans l’étape 3 dans le dossier de
l’étape 2.
5. Fermez et relancez l’environnement Arduino, puis lancez la commande Ardublock
du menu Outils pour créer votre logigramme.
Ecriture d’un algorigramme simple qui allume et éteint une LED
chaque seconde
1. Depuis le bouton ‘Contrôles’, glissez le bloc ‘Boucle’ dans la partie droite de
l’interface
2. Depuis le bouton ‘Broches’, glissez le bloc ‘Fixe la sortie numérique au niveau’
dans la boucle (veleur Haut)
3. Depuis le bouton ‘Utilitaires’, glissez le bloc ‘Délais en milliseconde’ dans la
boucle (valeur 1000)
4. Depuis le bouton ‘Broches’, glissez le bloc ‘Fixe la sortie numérique au niveau’
dans la boucle (valeur Bas)
5. Depuis le bouton ‘Utilitaires’, glissez le bloc ‘Délais en milliseconde’ dans la
boucle (valeur 1000)

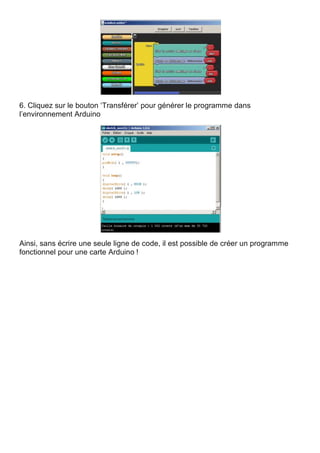

4. 6. Cliquez sur le bouton ‘Transférer’ pour générer le programme dans
l’environnement Arduino
Ainsi, sans écrire une seule ligne de code, il est possible de créer un programme
fonctionnel pour une carte Arduino !

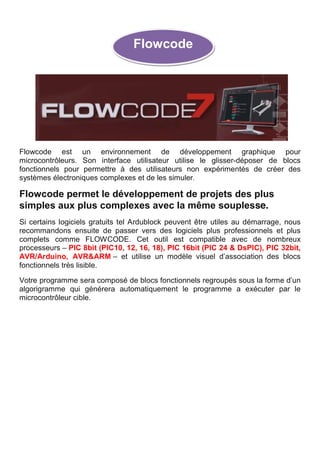

5. Flowcode est un environnement de développement graphique pour
microcontrôleurs. Son interface utilisateur utilise le glisser-déposer de blocs
fonctionnels pour permettre à des utilisateurs non expérimentés de créer des
systèmes électroniques complexes et de les simuler.
Flowcode permet le développement de projets des plus
simples aux plus complexes avec la même souplesse.
Si certains logiciels gratuits tel Ardublock peuvent être utiles au démarrage, nous
recommandons ensuite de passer vers des logiciels plus professionnels et plus
complets comme FLOWCODE. Cet outil est compatible avec de nombreux
processeurs – PIC 8bit (PIC10, 12, 16, 18), PIC 16bit (PIC 24 & DsPIC), PIC 32bit,
AVR/Arduino, AVR&ARM – et utilise un modèle visuel d’association des blocs
fonctionnels très lisible.
Votre programme sera composé de blocs fonctionnels regroupés sous la forme d’un
algorigramme qui générera automatiquement le programme a exécuter par le
microcontrôleur cible.
Flowcode

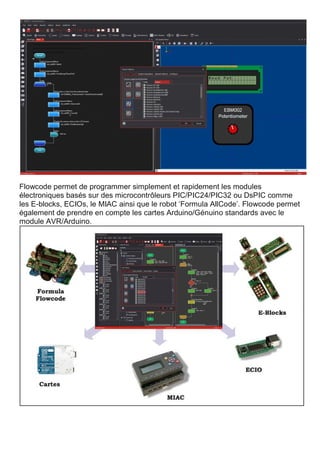

6. Flowcode permet de programmer simplement et rapidement les modules
électroniques basés sur des microcontrôleurs PIC/PIC24/PIC32 ou DsPIC comme
les E-blocks, ECIOs, le MIAC ainsi que le robot ‘Formula AllCode’. Flowcode permet
également de prendre en compte les cartes Arduino/Génuino standards avec le
module AVR/Arduino.

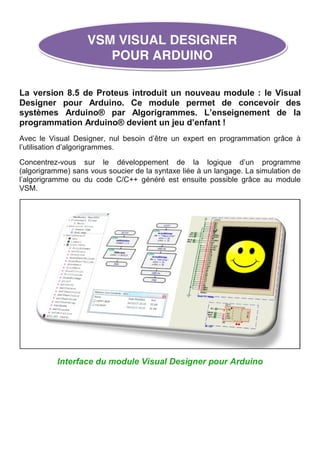

7. La version 8.5 de Proteus introduit un nouveau module : le Visual
Designer pour Arduino. Ce module permet de concevoir des
systèmes Arduino® par Algorigrammes. L’enseignement de la
programmation Arduino® devient un jeu d’enfant !
Avec le Visual Designer, nul besoin d’être un expert en programmation grâce à
l’utilisation d’algorigrammes.
Concentrez-vous sur le développement de la logique d’un programme
(algorigramme) sans vous soucier de la syntaxe liée à un langage. La simulation de
l’algorigramme ou du code C/C++ généré est ensuite possible grâce au module
VSM.
Interface du module Visual Designer pour Arduino
VSM VISUAL DESIGNER
POUR ARDUINO

8. Le Visual Designer permet d’inclure dans vos projets les principales cartes
Arduino®/Genuino™ Uno, Méga et Leonardo. Proteus 8.5 compte également de
nombreux périphériques qui facilitent et accélèrent la création de vos projets.
Sélectionnez une shield ou un capteur dans liste des périphériques ; celui-ci sera
automatiquement placé sur le circuit dans l’éditeur de schéma !
Une fois votre algorigramme terminé et débogué, téléversez le programme sur votre
carte cible, directement depuis Proteus. C’est terminé !
Gagnez du temps avec le Visual Designer!
En proposant de nombreux exemples et périphériques associés à un éditeur
d’algorigrammes et à la simulation VSM des microcontrôleurs, Proteus Visual
Designer accélère le processus d’apprentissage de la programmation Arduino®.

9. Inclut plus de 80 exemples d’algorigrammes, régulièrement mis à jour:
 Station météo
 Enregistreur de données
 Jouer des fichiers WAV
 Pilotage écran TFT
 Gestion moteurs pas à pas ou DC
 Suivi de ligne
 Évitement d’obstacles
Simulation d’un processeur Arduino® perfectionné:
 Le CPU est une version simplifiée de l’API standard Arduino®;
 Il exécute le code machine AVR vrai en simulation;
 Il admet les possibilités I/O, timer et interruptions.
