ETUDE EN VUE DE LA CREATION D’UN SCHEMA
DIRECTEUR POUR LE DEVELOPPEMENT DES
ENERGIES RENOUVELABLES

RAPPORT 3 :
GISEMENTS NETS
LES PERSPECTIVES DE DEVELOPPEMENT DES FILIERES

MARS 2009

G R E N O B L E A L PE S M E T R O P O L E Etude en vue d’un Schéma Directeur pour le développement des EnRs
G I S EM ENT S NE TS

MAITRE D’OUVRAGE Grenoble Alpes Métropole
Le Forum
3, rue Malakoff
38 031 GRENOBLE Cedex 01

GROUPEMENT AXENNE
2, petite rue de la Rize
69 100 VILLEURBANNE
Tél. : 04 37 44 15 80

EXPLICIT
13, rue du Faubourg Poissonnière
75 009 PARIS
Tél. : 01 47 70 47 21

Date de
Version modification Nature de la modification Auteurs Vérificateurs

V1 29/09/2008 Création Camille SOULEZ Henri-Louis GAL
24/11/2008 Mise à jour gisements nets Henri-Louis GAL
18/02/2009 Mise à jour des rejets de CO2 et Henri-Louis GAL Camille SOULEZ
des ratios emplois/MW
02/03/2009 Hypothèses pour les gisements Henri-Louis GAL
plausibles

AXENNE MARS 2009 P.2

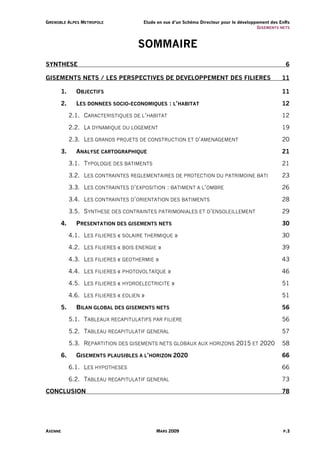

SOMMAIRE
SYNTHESE 6

GISEMENTS NETS / LES PERSPECTIVES DE DEVELOPPEMENT DES FILIERES 11

1. OBJECTIFS 11

2. LES DONNEES SOCIO-ECONOMIQUES : L’HABITAT 12

2.1. CARACTERISTIQUES DE L’HABITAT 12

2.2. LA DYNAMIQUE DU LOGEMENT 19

2.3. LES GRANDS PROJETS DE CONSTRUCTION ET D’AMENAGEMENT 20

3. ANALYSE CARTOGRAPHIQUE 21

3.1. TYPOLOGIE DES BATIMENTS 21

3.2. LES CONTRAINTES REGLEMENTAIRES DE PROTECTION DU PATRIMOINE BATI 23

3.3. LES CONTRAINTES D’EXPOSITION : BATIMENT A L’OMBRE 26

3.4. LES CONTRAINTES D’ORIENTATION DES BATIMENTS 28

3.5. SYNTHESE DES CONTRAINTES PATRIMONIALES ET D’ENSOLEILLEMENT 29

4. PRESENTATION DES GISEMENTS NETS 30

4.1. LES FILIERES « SOLAIRE THERMIQUE » 30

4.2. LES FILIERES « BOIS ENERGIE » 39

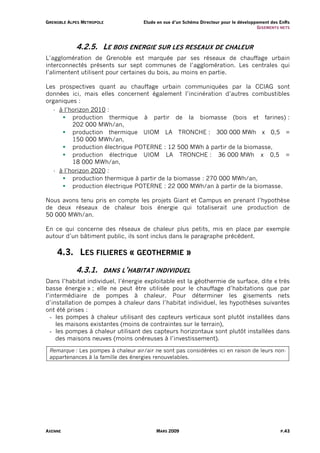

4.3. LES FILIERES « GEOTHERMIE » 43

4.4. LES FILIERES « PHOTOVOLTAÏQUE » 46

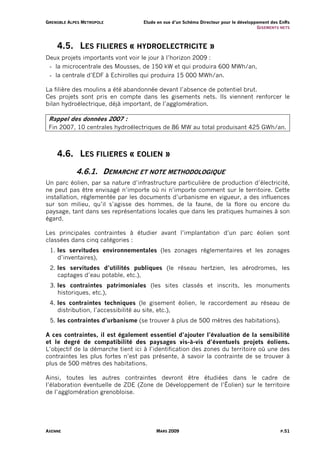

4.5. LES FILIERES « HYDROELECTRICITE » 51

4.6. LES FILIERES « EOLIEN » 51

5. BILAN GLOBAL DES GISEMENTS NETS 56

5.1. TABLEAUX RECAPITULATIFS PAR FILIERE 56

5.2. TABLEAU RECAPITULATIF GENERAL 57

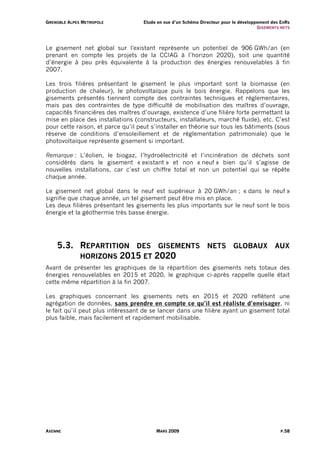

5.3. REPARTITION DES GISEMENTS NETS GLOBAUX AUX HORIZONS 2015 ET 2020 58

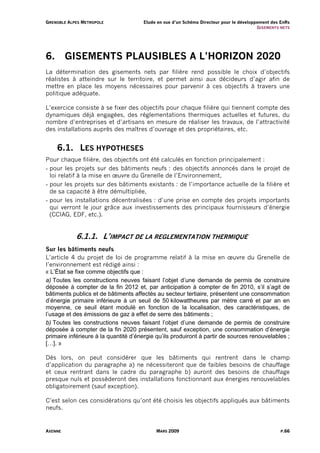

6. GISEMENTS PLAUSIBLES A L’HORIZON 2020 66

6.1. LES HYPOTHESES 66

6.2. TABLEAU RECAPITULATIF GENERAL 73

CONCLUSION 78



TABLE DES ILLUSTRATIONS
FIGURES
Figure 1 : Répartition des gisements en 2020 (100% des gisements nets) ............................................. 10
Figure 2 : Répartition du parc de logements (sources : INSEE - RPG99, DRE - SITADEL)........................ 13
Figure 3 : Mode de chauffage dans les logements en 2007 (sources : INSEE - RP99, DRE - SITADEL).... 14
Figure 4 : Répartition des énergies de chauffage des logements collectifs en 2007 (sources : INSEE -
RP99, DRE - SITADEL) ................................................................................................................... 15
Figure 5 : Répartition des énergies de chauffage des logements collectifs en 2007 (sources : INSEE -
RP99, DRE - SITADEL) ................................................................................................................... 16
Figure 6 : Répartition des énergies de chauffage après 1990 (source : INSEE - RP99)............................ 17
Figure 7 : Mode de chauffage de l’eau chaude sanitaire en 2007 (sources : INSEE - RP99, DRE -
SITADEL) ....................................................................................................................................... 19
Figure 9 : Répartition des surfaces de toiture par type de bâtiment et de toiture.................................... 22
Figure 10 : Méthodologie de prise en compte des bâtiments à l’ombre .................................................. 26
Figure 11 : Répartition de la production d’énergie par les énergies renouvelables en 2007 .................... 59
Figure 12 : Production potentielle en 2015 (gisements nets non pondérés)............................................ 59
Figure 13 : Production potentielle en 2020 (gisements nets non pondérés)............................................ 59
Figure 14 : Empilement des moyens de production – source : EDF R&D – Février 2008.......................... 60
Figure 15 : émissions de CO2 relatives à la construction des installations d’énergies renouvelables et
affectées à la production sur la durée de vie des installations ........................................................ 61
Figure 16 : rejets de CO2 évités des installations d’énergies renouvelables électriques tenant compte
des émissions amonts ................................................................................................................... 62
Figure 17 : Rejets de CO2 évités des installations d’énergies renouvelables thermiques sans prise en
compte des émissions amonts ....................................................................................................... 63
Figure 18 : nombre d’euros investis pour chaque kgCO2 évités pendant la durée de vie des
installations ................................................................................................................................... 64
Figure 19 : Emplois créés pour la fabrication/installation des équipements ainsi que lors du
fonctionnement des installations.................................................................................................... 65

CARTES
Carte 1 : Répartition des différentes énergies de chauffage des maisons en 2007 .................................. 17

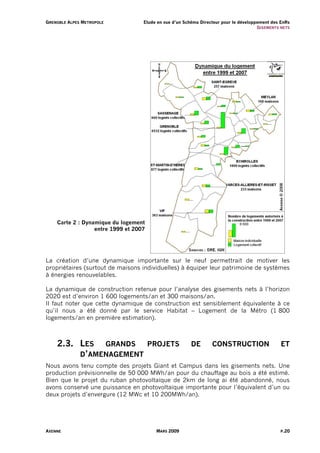

Carte 2 : Dynamique du logement entre 1999 et 2007 ........................................................................... 20
Carte 3 : Répartition des maisons, immeubles et bâtiments industriels.................................................. 21
Carte 4 : Le patrimoine culturel .............................................................................................................. 24
Carte 5 : Niveau d’enjeu pour l’implantation de panneaux solaires au regard des contraintes
patrimoniales ....................................................................................................................... 25
Carte 6 : Représentation des bâtiments à l’ombre .................................................................................. 27
Carte 7 : Positionnement des piscines et surface des bassins................................................................. 38
Carte 8 : L’occupation du sol : le tissu urbain......................................................................................... 52
Carte 9 : Le tissu urbain et la contrainte de 500 mètres autour des habitations ..................................... 53
Carte 10 : Gisement éolien net ............................................................................................................... 54



TABLEAUX
Tableau 1 : Répartition des surfaces de toiture par type de bâtiment et de toiture ................................. 22
Tableau 2 : Répartition des surfaces de toiture par contrainte patrimoniale ........................................... 26
Tableau 3 : surfaces de toiture à l’ombre par typologie de bâtiment ...................................................... 28
Tableau 4 : Surface des toitures à deux pans mal orientées ................................................................... 29
Tableau 5 : Surface de toiture sans aucune contrainte............................................................................ 29
Tableau 6 : Temps de retour sur investissement de l'eau chaude solaire pour l'habitat .......................... 30
Tableau 7 : Gisement net pour les chauffe-eau solaires individuels sur le parc des maisons existantes .. 31
Tableau 8 : Gisement net pour les chauffe-eau solaires individuels sur le parc des maisons neuves ....... 31
Tableau 9 : Temps de retour sur investissement du chauffage solaire pour l'habitat............................... 32

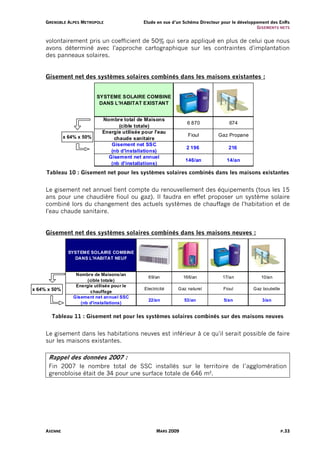

Tableau 10 : Gisement net pour les systèmes solaires combinés dans les maisons existantes ............... 33
Tableau 11 : Gisement net pour les systèmes solaires combinés sur des maisons neuves...................... 33
Tableau 12 : Temps de retour sur investissement de l'eau chaude solaire pour les logements
collectifs ........................................................................................................................................ 34
Tableau 13 : Gisement net pour les chauffe-eau solaires collectifs sur le parc de logements collectifs
existants ........................................................................................................................................ 35
Tableau 14 : Gisement net pour les chauffe-eau solaires collectifs sur des immeubles de logements
neufs.............................................................................................................................................. 35
Tableau 15 : Gisement net pour les chauffe-eau solaires sur des bâtiments publics neufs...................... 36
Tableau 16 : Gisement net pour les installations solaires dans les piscines existantes ........................... 37
Tableau 17 : Gisement net pour le solaire thermique dans l’industrie .................................................... 39

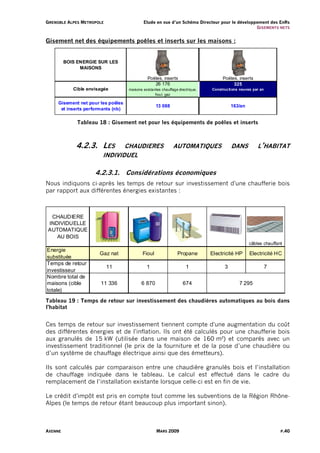

Tableau 18 : Gisement net pour les équipements de poêles et inserts .................................................... 40
Tableau 19 : Temps de retour sur investissement des chaudières automatiques au bois dans
l'habitat ......................................................................................................................................... 40
Tableau 20 : Gisement net pour les chaudières automatiques au bois dans les maisons ........................ 41
Tableau 21 : Gisement global pour les installations de bois-énergie sur une partie des bâtiments
collectifs ........................................................................................................................................ 42

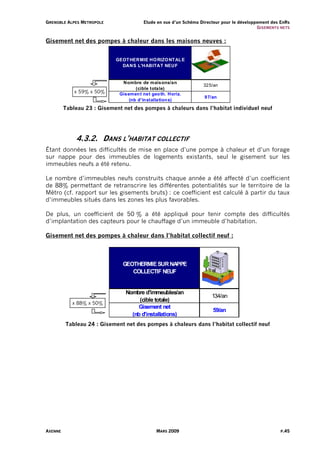

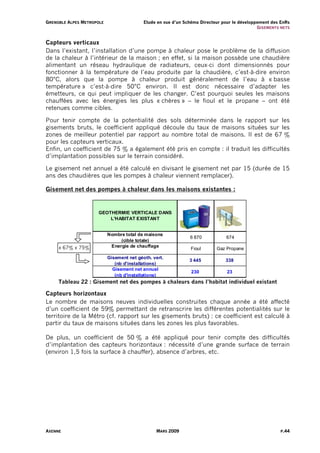

Tableau 22 : Gisement net des pompes à chaleurs dans l’habitat individuel existant ............................. 44
Tableau 23 : Gisement net des pompes à chaleurs dans l’habitat individuel neuf ................................... 45
Tableau 24 : Gisement net des pompes à chaleurs dans l’habitat collectif neuf...................................... 45
Tableau 25 : Temps de retour sur investissement d'une installation photovoltaïque pour différents
maîtres d'ouvrage .......................................................................................................................... 46
Tableau 26 : Gisement net des installations photovoltaïques sur les maisons......................................... 47
Tableau 27 : Gisement net pour les installations photovoltaïques sur les immeubles de logements
neufs.............................................................................................................................................. 48
Tableau 28 : Gisement net pour les installations photovoltaïques sur les grands bâtiments neufs .......... 49
Tableau 29 : Gisement net pour les installations photovoltaïques sur les grands bâtiments existants .... 49
Tableau 30 : Gisement net des installations photovoltaïques sur les bâtiments industriels..................... 50
Tableau 31 : Bilan global des gisements nets identifiés sur le territoire.................................................. 57



SYNTHESE

A) BILAN DE LA PRODUCTION DES ENERGIES
RENOUVELABLES FIN 2007
Avec 883 GWh/an produits par les énergies renouvelables, le territoire de
l’agglomération grenobloise affiche un bilan contrasté suivant les différentes filières.
La part des énergies renouvelables sur la consommation totale du territoire
(11 654 GWh/an) s’élève à 8 % à fin 2007.

L’hydroélectricité, grâce à dix centrales, dont quatre d’une puissance
supérieure à 10 MW, représente presque la moitié (48%) de la production.

Les deux chaufferies alimentant le réseau de chaleur urbain de Grenoble et
utilisant entre autres combustibles du bois, démontrent que quelques
opérations d’envergure permettent d’atteindre et même dépasser l’objectif
national que s’est fixé la France pour l’horizon 2015. Le bois énergie (76
chaudières automatiques, dont 10 collectives) représente 20% de la
production à partir d’énergies renouvelables.

Sur l’ensemble du territoire, le bois bûches énergie (poêles, cheminées)
représente 13 % de la production. Cette filière totalise le plus grand nombre
d’installations.

Une usine d’incinération des ordures ménagères et la centrale de la Poterne à
Grenoble valorisent des déchets en électricité et en chaleur. La part organique
(soit 50% du total) est intégrée au bilan des énergies renouvelables (18 %).

Le solaire thermique, bien que représentant près de 50% des installations (si
on exclut les cheminées et poêles) utilisant les énergies renouvelables (plus de
400 sur le territoire), n’a que peu de poids dans le bilan énergétique : 0,28 %.
Cela est dû à la petite taille des installations. On observe un boom des
installations depuis 2005 chez les particuliers, mais également dans le
secteur collectif depuis 2007. D’une manière générale, le territoire a atteint
les mêmes résultats que la moyenne nationale en terme de m² de capteurs
solaires thermiques installés par habitant.

Le solaire photovoltaïque est bien représenté sur le territoire puisque près de
4 600 m² de modules, soit 457 kWc, y sont installés. La Métro devrait pouvoir
atteindre, pour son territoire, l’objectif que s’est fixé la France pour 2015
puisque la puissance installée actuellement représente déjà plus de 70% de
cet objectif.

La géothermie dans l’habitat est estimée à 0,6 % du bilan de la production.

Enfin, il faut noter qu’il n’existe aucune installation de valorisation du biogaz
de décharge, et qu’aucune éolienne n’est installée sur le territoire.



B) GISEMENTS BRUTS DES ENERGIES
RENOUVELABLES
L’ensoleillement moyen annuel est plutôt bon sur le territoire, il faut noter
qu’en moyenne cet ensoleillement est équivalent à celui de villes comme
Mont-de-Marsan ou Dax (Landes). Le potentiel est aussi intéressant dans la
mesure où la surface de toitures exploitables (pour du photovoltaïque et/ou
du solaire thermique) est a priori très importante du fait de l’urbanisation.

Le gisement brut en bois énergie sur la Métro de Grenoble est multiple :
ressources forestières, connexes de scieries, élagage, bois de rebut. Il est
intéressant dans le sens où il pourrait alimenter un nombre important de
chaufferies (suivant leur puissance), en plus de l’utilisation actuelle.
Cependant, la ressource, notamment en ce qui concerne la forêt, peut avoir
d’autres rôles et fonctions dont il faut tenir compte. D’une manière générale, s’il est
intéressant de valoriser les ressources du territoire, une partie du bois énergie peut
aussi provenir du reste du département.

La ressource hydraulique concerne la rénovation des anciens moulins, le
turbinage sur des ouvrages d'adduction d'eau (potable ou usée) et la mise en
place de nouveaux équipements. En ce qui concerne le turbinage de l’eau
potable, outre les deux installations existantes, la microcentrale des Mousses, détruite
en 2005, va être reconstruite en aval de l’emplacement initial pour une production
estimée de 575 GWh/an. Une nouvelle centrale hydroélectrique va voir le jour à
Echirolles en 2011.

Le potentiel géothermique exploitable sur le territoire est un gisement à très
basse énergie, c’est-à-dire valorisable via des pompes à chaleur. Les
capteurs sur nappe seront essentiellement favorables sur une large zone le
long de l’Isère et du Drac. Pour les installations utilisant des capteurs verticaux, les
zones est et nord-ouest semblent les plus propices. Les perspectives pour les
installations de capteurs horizontaux, pour les habitations disposant d’une surface de
terrain importante, semblent plus intéressantes au sud et à l’ouest du territoire.

Le gisement éolien est faible sur le territoire (vitesse des vents) ; il ne laisse
entrevoir qu’une zone favorable, le secteur nord-ouest, à affiner avec les
autres contraintes et notamment la distance de 500 mètres à respecter
autour des habitations. Quant aux éoliennes implantées sur les bâtiments,
elles ont un avenir dès lors qu’elles seront à maturité technologique et financièrement
accessibles. Par ailleurs, quelques projets peuvent être mis en place dans le but de
permettre à la filière de se développer.

Le gisement brut concerne les déchets urbains, les déchets des industries
agro-alimentaires, les déchets verts et les effluents agricoles. Par exemple
sur la Métro, la valorisation du biogaz issu des déchets verts, de la fraction
fermentescible des ordures ménagères, des huiles alimentaires et des boues de STEP
pourrait permettre la production de 22 GWh/an, énergie qui peut être valorisée par
cogénération en électricité et en chaleur ; cependant, ces gisements sont déjà en
partie valorisés.



C) GISEMENTS NETS A L’HORIZON 2020
Les données des potentiels nets, présentées ci-dessous, correspondent à toutes les
installations qu’il serait possible de réaliser sur le territoire d’ici à 2020, en ayant
exclu toutes celles qui ne peuvent l’être compte tenu des contraintes réglementaires,
techniques et patrimoniales.

Gisements nets pour les installations solaires thermiques
MWh/an
Sur le neuf
45 000 Dans l'existant Soit, à l’horizon 2020 :
- 74 GWh sur l’existant
40 000
- 28 GWh sur le neuf
35 000
102 GWh/an pour les installations solaires
30 000
thermiques
25 000 soit 265 000 m² de capteurs
20 000 Le potentiel le plus important est sur les
15 000
maisons existantes (plus de 32 500 sur le
territoire) pour des installations solaires
10 000 thermiques d’eau chaude sanitaire
5 000

0
CESI SSC CESC - CESC Piscines Ind.
habitat hors
collectif habitat

Gisements nets pour les installations bois énergie (y compris bois bûche)
MWh/an Sur le neuf Soit, à l’horizon 2020 :
160 000 Dans l'existant
- 181 GWh sur l’existant
140 000
120 000
355 GWh/an pour le bois énergie
100 000
soit 312 MW installés
80 000
Le gisement net montre bien que l’effort doit
60 000 porter sur les grosses installations, mais aussi
40 000 sur celles plus petites et diffuses. Le gisement
brut doit être pris en compte.
20 000
Remarque : Les « Autres gros projets » sont en fait
0 compris dans la rubrique biomasse ; il s’agit
Inserts et Maison Installations Autres gros essentiellement des projets de la CCIAG.
Poêles individuelle collectives projets
performants (Giant,
Campus,etc.)



Gisements nets pour les installations de PAC géothermiques
MWh/an
Sur le neuf
Dans l'existant
45 000 Soit, à l’horizon 2020 :
40 000 - 44 GWh sur l’existant
35 000
30 000
25 000 92 GWh/an pour les PAC géothermiques
20 000 (Part renouvelable de la production)
15 000
Le potentiel sur les maisons existantes est
10 000
important, ainsi que celui sur l’habitat
5 000
collectif, mais il faut tenir compte des
0
Maison existante - Maison neuve - Habitat collectif -
capacités de la nappe.
vertical horizontal sur nappe

Gisements nets pour les installations photovoltaïques
MWh/an
Sur le neuf
120 000
Dans l'existant Soit, à l’horizon 2020 :
100 000 - 215 GWh sur l’existant
80 000
259 GWh/an pour les installations solaires
60 000
thermiques
40 000 soit 2 000 000 m² de capteurs

20 000 Le potentiel pour les installations
photovoltaïques est élevé puisqu’il prévoit
0 que soit équipée une partie importante des
Maison
individuelle
Habitat
collectif
Installations
collectives
Industrie
millions de m² de toiture existants, y compris
dans l’industrie.

Gisements nets pour les autres filières
Le gisement net sur des projets hydroélectriques est évalué à un peu moins de
16 GWh/an (en plus de l’existant) ; il s’agit de la mise en place de la
microcentrale des Mousses et de la centrale à Échirolles.
Les éoliennes urbaines ont été prises en compte dans le gisement net à hauteur
d’une quinzaine d’installations pour une production d’environ 1 GWh/an. Aucun
parc de grandes éoliennes n’a été comptabilisé.
Le gisement net pour des installations valorisant le biogaz de décharge pourrait
atteindre 668 MWh/an, répartis par exemple : 434 MWhthermique/an et
234 MWhélectrique/an. La vérification de la disponibilité du gisement s’impose.
Une production stable a été considérée pour l’énergie issue de la valorisation des
ordures ménagères en prenant comme hypothèse une stabilité du tonnage des
déchets. D’autre part, les projets de la CCIAG (bois/biomasse) ont été pris en
compte (augmentation de la part du bois-énergie dans l’incinération). Au final, la
production est de 355 GWh/an dont 323 GWhthermique.



Conclusion
Les gisements nets à l’horizon 2020 les plus importants sont respectivement sur les
filières bois énergie (attention à prendre en compte l’approvisionnement disponible
sur le département c’est-à-dire le gisement brut), biomasse (projets de la CCIAG) et
photovoltaïques. Les filières solaires thermiques et pompes à chaleur présentent
également des potentiels intéressants, bien que plus faibles et plus diffus.
L’éolien, le biogaz et l’hydroélectricité ne devraient se développer que marginalement.
Le biogaz mériterait d’être étudié pour en préciser la faisabilité.

400 000 Sur le neuf

0
Dans l'existant
350 000

300 000
173 848

44 003
250 000

355 364
200 000

150 000
28 723

214 577
180 998

100 000

15 600 0
44 394 47 920

667 0

0
73 788

50 000

1 125
0
1 2 3 4 5 6 7 8

Figure 1 : Répartition des gisements en 2020 (100% des gisements nets)

Les gisements nets totaux en 2020 représentent 1 191 207 MWh, cela représente
donc une capacité théorique de + 140% par rapport à ce qui est produit à fin 2007.
En prenant l’hypothèse que toutes les installations voient le jour (ce qui est très
ambitieux) la production totale en 2020 atteindrait 2 074 341 MWh pour
433 992 tCO2 évités.
En se proposant d’atteindre un objectif plausible pour chaque filière, l’agglomération
grenobloise peut multiplier par deux sa production d’énergies renouvelables d’ici
2020, par rapport à 2007.

En exploitant tout le potentiel identifié dans l’étude, l’agglomération grenobloise
peut couvrir près de 19 % de ses consommations par les énergies renouvelables ;
en atteignant des objectifs réalistes par filière, elle peut couvrir plutôt 14 % de ses
consommations. Cela nécessitera de toute façon de renforcer fortement les
politiques locales de soutien aux énergies renouvelables, par des mesures de
sensibilisation, mais aussi économiques et réglementaires.
L’objectif de 23 % d’énergies renouvelables fixé dans le cadre du Grenelle de
l’Environnement 2007 pour la France semble difficilement atteignable à l’échelle de
l’agglomération, même si une politique de réduction des consommations d’énergie
ambitieuse est menée sur le territoire : il faudrait que l’ensemble des gisements
identifiés soit exploité et que les consommations d’énergie connaissent
simultanément une baisse de 20 %.



GISEMENTS NETS / LES PERSPECTIVES DE
DEVELOPPEMENT DES FILIERES

1. OBJECTIFS
Nous allons utiliser les gisements bruts déterminés précédemment, et leur adjoindre
l'ensemble des éléments et des données géostatistiques qui nous permettront
d'établir les gisements nets.

Cette démarche s'effectue par étape à l'aide de l'outil cartographique. Elle se veut
rigoureuse et concrète dans le but d'obtenir des gisements nets réels qui tiennent
compte de l'ensemble des contraintes et faisabilités techniques du territoire.

Il s'agit donc d'évaluer précisément, pour chaque filière, le gisement atteignable
compte tenu :
des contraintes liées au patrimoine culturel (sites classés, sites inscrits, secteur
sauvegardé, monuments historiques, etc.),
de la typologie des bâtiments (bâtiment industriel ou collectif ou maison
d'habitation, type de toiture),
du positionnement des bâtiments (orientation, ombre portée d'un bâtiment sur
l'autre, etc.),
du mode de chauffage des habitations et de l'énergie utilisée pour l'eau chaude
sanitaire,
de la date d'achèvement des constructions,
etc.

Les données utilisées pour atteindre les gisements nets de chaque filière sont les
suivantes :
des données socio-économiques,
des données réglementaires,
l'ensemble des contraintes environnementales, patrimoniales, urbanistiques et
les servitudes d'utilité publique,
etc.

Chaque filière étudiée sera considérée dans le cadre d’une grille d’analyse afin de
définir un gisement potentiellement mobilisable.

Cette grille d’analyse sera construite à partir des données objectives interdisant ou
contraignant fortement les potentiels identifiés ci-dessus.



2. LES DONNEES SOCIO-ECONOMIQUES :
L’HABITAT

2.1. CARACTERISTIQUES DE L’HABITAT
Une connaissance précise de la typologie de l’habitat sur les différentes communes du
territoire de la Métro nous permet d’alimenter la méthodologie sur le calcul du
potentiel net de développement pour les filières énergies renouvelables solaires,
géothermie et bois-énergie. La typologie d’un logement se compose de la nature du
logement (maison individuelle, logement collectif, etc.), son âge et son mode de
chauffage.

En effet, l'implantation de systèmes à énergies renouvelables est soumise à des
contraintes réglementaires et techniques d’une part, mais aussi à des considérations
économiques qui vont influer directement sur la rentabilité des investissements et
donc du passage à l'acte.

Pour les logements existants (immeubles et maisons), le mode de chauffage des
logements ainsi que le mode de chauffage de l'eau chaude sanitaire sont des
paramètres dont il faut tenir compte dans le cadre d'une installation à énergie
renouvelable.

L'âge du logement ou des équipements de chauffage est aussi un paramètre à prendre
en compte puisqu'il conditionne le changement éventuel d'une chaudière ou la
rénovation du bâti. Il est plus avantageux de passer aux énergies renouvelables lors du
changement programmé de ces équipements ou d'une réhabilitation plus lourde.

La facilité de mise en œuvre d'un système à énergie renouvelable par rapport au type
d'énergie existante est également prise en compte : ce paramètre peut très bien
compenser un temps de retour sur investissement plus important. Par exemple, le
temps de retour d'un chauffe-eau solaire est plus faible pour une habitation déjà
équipée avec du fioul plutôt qu'avec un cumulus électrique ; toutefois, il est plus facile
de remplacer un cumulus électrique par un ballon solaire que de trouver un
emplacement pour ce même ballon solaire à proximité de la chaudière au fioul.

2.1.1. LA NATURE DU PARC DE LOGEMENTS EN 2007
Le parc était composé de 161 495 logements en 1999 ; d’après le fichier SITADEL de
la DRE (permis de construire entre 1999 et 2007), 15 469 logements ont été
construits entre 1999 et 2007 sur les 26 communes du territoire de la Métro, ce qui
porte à 176 964 le nombre de logements sur le territoire.

À partir des données du recensement de la population réalisé par l’INSEE en 1999 et
du fichier SITADEL, nous avons pu reconstituer la nature du parc de logements en
2007 :



176 964 logements en
tout sur le territoire de la
Métro

144 164 logements collectifs, 32 800 de maisons,
soit 81% des logements soit 19% des logements

16 723 maison construites avant
96 771 construits avant 1975,
1975,
soit 67% des logements collectifs
soit 51% des maisons

16 077 maison construites avant
47 393 construits après 1975,
1975,
soit 33% des logements collectifs
soit 49% des maisons

Figure 2 : Répartition du parc de logements (sources : INSEE - RPG99, DRE - SITADEL)

Le parc de logement est constitué sans surprise à plus de 80 % d’appartements ;
pour 67 % d’entre eux, ils ont été construits avant 1975 (en 1999 ce taux était de
88 %).
Les maisons individuelles représentent presque 20 % du parc de logement ; un peu
plus de la moitié d’entre elles a été construite avant 1975 (en 1999 ce taux était de
91 %).

2.1.2. LE MODE DE CHAUFFAGE DES LOGEMENTS EN 2007
Le mode de chauffage du logement est un paramètre important puisqu’il conditionne
l’opportunité (facilité, rentabilité) de changer de système de chauffage et d’énergie
pour un particulier qui souhaiterait s’équiper avec un système à énergie renouvelable.

Remarque : Le mode de chauffage influe également pour des bâtiments collectifs,
tertiaires ou industriels existants.

Les données disponibles et utilisées sont celles du recensement de la population de
1999 complétées par les données du fichier SITADEL.



176 964 logements

144 164 logements collectifs 176 964 maisons individuelles
81 % 19 %

43 203 chauffage central individuel gaz naturel 11 336 gaz naturel
30% 35%

38 666 électricité 7 295 électricité
27% 22%

24 768 chauffage urbain 6 870 fioul
17% 21%

20 413 chauffage central collectif gaz naturel 674 gaz bouteille
14% 2%

7 106 chauffage central collectif fioul 395 chauffage central collectif
5% 1%

849 chauffage central individuel fioul 387 charbon/bois
0,6% 1%

355 charbon/bois
0,2%

328 chauffage gaz bouteille
0,2%

8 476 autres moyens 5 842 autres moyens
6% 18%

Autres moyens = poêles, cheminée, cuisinière, radiateur mobile, appareil à accumulation, etc.

Figure 3 : Mode de chauffage dans les logements en 2007 (sources : INSEE - RP99, DRE -
SITADEL)

Le gaz naturel est l’énergie la plus utilisée dans les maisons et dans les logements
collectifs. L’électricité vient en second poste. Le fioul est encore significatif dans les
maisons, mais peu utilisé dans les immeubles. Par contre, presque un immeuble sur
six est desservi par le chauffage urbain. Le gaz bouteille, le charbon et le bois sont
peu utilisés. Enfin, le recours est des modes de chauffage moins traditionnels (poêles,
cheminées, cuisinières, radiateurs mobiles, etc.) est important, surtout dans les
maisons (presque une sur cinq en dispose).



2.1.2.1. Les logements collectifs
Chauffages individuels et collectifs confondus, le gaz naturel est l’énergie de chauffage
de presque la moitié des logements collectifs sur la Métro. Avec l’électricité, on
dépasse les deux tiers des logements. La diversité n’est donc pas très importante en
termes d’énergies de chauffage. A noter, une particularité de la Métro : le chauffage
urbain est l’énergie de chauffage de près d’un logement collectif sur six.

6%
44%
27%

6%
17% 0,23%
0,25%
chauffage urbain gaz naturel fioul électricité
gaz bouteille charbon/bois autres moyens

Figure 4 : Répartition des énergies de chauffage des logements collectifs en 2007 (sources :
INSEE - RP99, DRE - SITADEL)

Parmi les sources d’énergie les plus facilement substituables se trouvent le fioul et le
gaz propane : ce sont des énergies relativement chères et leur utilisation suppose
qu’un réseau de distribution de chaleur (radiateurs) existe déjà, contrairement aux
logements en chauffage électrique. Ces logements représentent environ 6% du parc
de logements collectifs.

La mise en œuvre d'énergies renouvelables comme le solaire thermique est possible
sur les logements dont la production d'eau chaude sanitaire est collective. Il suffit de
placer un ballon solaire en amont du ballon d'ECS existant. Pour le chauffage des
logements, c'est plus délicat, puisqu'il faut disposer :
d’un chauffage central collectif,
dans le cas du bois-énergie, d'un stockage pour le combustible,
pour le solaire, d’une surface importante pour les capteurs (env.
1,5 m²/logement).



2.1.2.2. Les maisons individuelles

21%
22%
35%

2%
1%
1% 18%

chauffage central collectif gaz naturel fioul
électricité gaz bouteille charbon/bois
autres moyens

Figure 5 : Répartition des énergies de chauffage des logements collectifs en 2007 (sources :
INSEE - RP99, DRE - SITADEL)

Le gaz naturel est l'énergie prépondérante pour le chauffage des maisons, suivi par
l’électricité et le fioul qui est toutefois en net recul depuis 19751. Les 18% affectés à
« autres moyens » de chauffage concernent les maisons chauffées par des appareils
indépendants (poêle à pétrole, radiateur mobile, cuisinière) ou avec une autre énergie
(géothermie, énergie solaire).

Comme pour les logements collectifs, on peut cibler préférentiellement (mais pas
uniquement) les logements chauffés au fioul ou au propane, soit presque un quart des
maisons individuelles.

1
Les maisons construites avant 1975 sont majoritairement chauffées au gaz naturel (34%) et au fioul
(34%), l'électricité ne comptant que pour 12%.



Carte 1 : Répartition des
différentes énergies de chauffage
des maisons en 2007

2.1.2.3. Evolution des modes de chauffage
Sur les logements collectifs et les maisons individuelles, la répartition des énergies de
chauffage a évolué. Le fioul recule très fortement au profit de l'électricité
essentiellement. L’électricité et le gaz naturel deviennent quasiment les seules
énergies utilisées (85% des logements entre 1990 et 1999). En nombre de logements,
l’électricité devance le gaz naturel. À noter toujours, l’importance du chauffage urbain
sur le territoire par rapport à d’autres agglomérations.

2% 49%

36% 0,8%
5% 0,1%
7%
chauffage urbain gaz naturel fioul
électricité gaz bouteille charbon/bois
autres moyens

Figure 6 : Répartition des énergies de chauffage après 1990 (source : INSEE - RP99)



Si la répartition des énergies de chauffage semble relativement diversifiée pour
l'ensemble du parc existant, il n'en est pas de même pour les nouvelles constructions
qui s'orientent de plus en plus sur des solutions de chauffage au gaz naturel ou à
l'électricité (dont pompes à chaleur).

La nécessité de favoriser les énergies renouvelables en substitution du gaz est
évidente puisqu'il s'agit là de réduire les émissions de gaz à effets de serre, quant à la
substitution de l'électricité, les arguments sont, là aussi, multiples :
1.la demande d'électricité doit être limitée pour le chauffage si l'on veut éviter le
recours important à des centrales thermiques en hiver (le chauffage électrique est
responsable à hauteur de 180 gCO2/kWh ou 500 gCO2/kWh selon la méthodologie
de calcul2, alors que la moyenne annuelle pour l'électricité est d’environ
80 gCO2/kWh),
2.la prise en compte de l’énergie primaire dans la réglementation milite pour
l’utilisation de systèmes de chauffage très performants et la substitution des
systèmes conventionnels électriques (une centrale nucléaire ou thermique a un
rendement de 35% environ, auquel déplorable il faut ajouter les pertes dans le
réseau de transport),
3.les systèmes de chauffage à l'électricité entraînent d'importants et coûteux
investissements pour le renforcement des réseaux électriques.

2.1.3. LE MODE DE CHAUFFAGE DE L’EAU CHAUDE SANITAIRE
Le mode de chauffage de l’eau chaude sanitaire n’est pas une donnée disponible dans
le recensement de la population de l’INSEE. Seule l’énergie de chauffage est connue ;
il nous faut donc prendre une hypothèse dans la mesure où cette énergie n’est pas
nécessairement la même que pour le chauffage du logement.

L’eau chaude sanitaire peut être assurée par les énergies suivantes : l’électricité, le
gaz (de ville ou en bouteille), un réseau de chaleur et plus rarement par le fioul.

2
Note ADEME/EDF, 2005 : contenu moyen de 180 gCO2/kWh - Note ADEME/RTE, 2007 : contenu
marginal de 500gCO2/kWh.



Nous prendrons les hypothèses suivantes pour la détermination de l’énergie de
chauffage de l’eau chaude sanitaire :

176 964 logements

19 234 ECS électrique
58,6%
11 336 ECS au gaz naturel
34,6%
144 164 logements 1 374 ECS au fioul
collectifs 4,2%

540 ECS au gaz bouteille
1,6%

316 ECS collective
1%

58 699 ECS électrique
40,7%
43 203 ECS au gaz naturel
30%
41 969 ECS collective
32 800 maisons
29,1%
170 ECS au fioul
0,1%
123 ECS au gaz bouteille
0,1%
Figure 7 : Mode de chauffage de l’eau chaude sanitaire en 2007 (sources : INSEE - RP99,
DRE - SITADEL)

2.2. LA DYNAMIQUE DU LOGEMENT
Nous nous intéressons à la dynamique du logement entre 1999 et 2007. Ces données
nous renseignent quant au nombre de logements collectifs et de maisons individuelles
qui ont été construits en neuf ans sur le territoire.
La plupart de ces maisons individuelles auraient pu être équipées d'un système
solaire combiné ou d’une chaufferie bois. Cette approche sur la dynamique du
logement, sur une période de neuf ans, met également en évidence que si un effort
important doit être effectué pour que ces logements et maisons soient équipés
d'énergies renouvelables, le parc existant est toutefois beaucoup plus important en
regard du nombre de constructions neuves réalisées.

Près de 13 000 logements collectifs et de 2 600 maisons ont été construits en neuf
ans (entre 1999 et 2007) sur un total de plus de 144 000 logements collectifs et près
de 33 000 maisons sur le territoire de la Métro (en 2007). Le gisement est donc
beaucoup plus important sur les constructions existantes - sur lesquelles il est
toutefois plus difficile d'intervenir que sur le neuf.



Carte 2 : Dynamique du logement
entre 1999 et 2007

La création d’une dynamique importante sur le neuf permettrait de motiver les
propriétaires (surtout de maisons individuelles) à équiper leur patrimoine de systèmes
à énergies renouvelables.

La dynamique de construction retenue pour l’analyse des gisements nets à l’horizon
2020 est d’environ 1 600 logements/an et 300 maisons/an.
Il faut noter que cette dynamique de construction est sensiblement équivalente à ce
qu’il nous a été donné par le service Habitat – Logement de la Métro (1 800
logements/an en première estimation).

2.3. LES GRANDS PROJETS DE CONSTRUCTION ET
D’AMENAGEMENT
Nous avons tenu compte des projets Giant et Campus dans les gisements nets. Une
production prévisionnelle de 50 000 MWh/an pour du chauffage au bois a été estimé.
Bien que le projet du ruban photovoltaïque de 2km de long ai été abandonné, nous
avons conservé une puissance en photovoltaïque importante pour l’équivalent d’un ou
deux projets d’envergure (12 MWc et 10 200MWh/an).



3. ANALYSE CARTOGRAPHIQUE

3.1. TYPOLOGIE DES BATIMENTS
Nous avons établi une typologie des bâtiments sur la base des caractéristiques des
toitures (terrasse ou inclinée), de la hauteur des bâtiments ainsi que sur leur
positionnement en regard de la cartographie Corine Land Cover3.

Cette typologie nous permet de faire la distinction entre les maisons d'habitations et
les immeubles. Cela nous permet également d'identifier les bâtiments en zone
industrielle.

Carte 3 : Répartition des maisons, immeubles et bâtiments industriels

3
Corine Land Cover est une base de données géographique issue du programme européen CORINE
(COordination de l’INformation sur l’Environnement). C’est un véritable référentiel d’occupation du
sol suivant 44 postes répartis selon 5 grands types d'occupation du territoire :
Territoires artificialisés,
Territoires agricoles
Forêts et milieux semi-naturels,
Zones humides,
Surfaces en eau.



Bâtiment Typologie Surface
toiture (m²)
Bâtiment industriel Inclinée 2 846 406 17%
Bâtiment industriel Terrasse 1 815 793 11%
Immeuble Inclinée 3 837 147 23%
Immeuble Terrasse 1 565 503 10%
Maison Inclinée 6 166 626 38%
Maison Terrasse 180 263 1%
16 411 738 100%

Tableau 1 : Répartition des surfaces de toiture par type de bâtiment et de toiture

16 411 738 m²
de toiture
Immeubles
71% en toiture inclinée
4 662 199 m²
33% de toiture
29% en toiture terrasse

Maisons
5 402 650 m²
39% de toiture

Bâtiments en
zone
industrielle
6 346 889 m²
28% de toiture

Figure 8 : Répartition des surfaces de toiture par type de bâtiment et de toiture



3.2. LES CONTRAINTES REGLEMENTAIRES DE PROTECTION DU
PATRIMOINE BATI
Le positionnement d'un bâtiment en regard des protections patrimoniales définit les
possibilités d'implanter un capteur solaire thermique ou photovoltaïque sur une
toiture. Il faut également tenir compte des dispositions générales du PLU (Plan Local
d'Urbanisme) qui indique les contraintes à respecter. Dans certains secteurs, des
règlements plus contraignants existent (Site classé, ZPPAUP, périmètre des
monuments historiques …). Nous présentons ci-après le classement de ces zones de
protection de la plus contraignante à la moins rédhibitoire pour l'implantation de
panneaux solaires.

La réglementation va prochainement évoluer à la suite du Grenelle de
l’environnement. En effet, la mesure N°4 présentée dans le document « 50 mesures
pour un développement des énergies renouvelables à haute qualité
environnementale » précise :
Mesure n°4 - Le permis de construire ne pourra plus s’opposer à l’installation de
systèmes de production d’énergie renouvelable sur les bâtiments, sauf dans des
périmètres nécessitant une protection, identifiés par l’autorité compétente en matière de plan
local d’urbanisme, ou dans des zones spécifiques (secteur sauvegardé, site inscrit ou classé,
…).
Cela signifie notamment que la notion du périmètre de 500 m aux abords d’un
monument historique devrait être repensée et évoluer vers une définition plus précise
de la zone d’interaction avec le monument historique.
Les indications ci-dessous ne tiennent pas compte de ces évolutions qui ne sont pas
encore actées.

1. Les secteurs sauvegardés
Les capteurs solaires vont très difficilement s’insérer dans un secteur sauvegardé. Il
n’est pas envisageable d’installer des capteurs solaires dans un secteur sauvegardé,
à moins qu’ils ne soient pas visibles depuis l’espace public.
Il n’y a pas de secteur sauvegardé en Isère.

2. Les sites classés
Les capteurs solaires devront être parfaitement intégrés au site. Il faut absolument
éviter les pièces rapportées et les perceptions visuelles qui entreraient en concurrence
avec le site classé. Il paraît difficile d’installer des capteurs solaires dans un site
classé.
Deux sites classés sur le territoire : la propriété Léon Besson et le Rocher du Fontanil.

3. Les ZPPAUP (Zones de Protection du Patrimoine Architecturale, Urbain et
Paysager)
L’implantation de capteurs solaires à l’intérieur d’une ZPPAUP est délicate puisque
les capteurs ne devront pas être visibles du domaine public. Au cas où cela s’avérerait
impossible, les capteurs devront offrir une discrétion maximale en recherchant une
teinte assurant un fondu avec le matériau dominant de couverture. Dans tous les cas,
un positionnement en façade principale est strictement interdit.
Le centre historique de Grenoble est classé en ZPPAUP.

4. Les monuments historiques



L’implantation d’un champ solaire est possible dans un périmètre de 500 mètres de
rayon autour d’un édifice protégé, sous réserve d’étudier précisément les perceptions
du champ solaire depuis les édifices et d’effectuer un examen des covisibilités de
l’édifice et du champ solaire depuis différents points de vue remarquables.
Il y a 49 monuments historiques sur le territoire (d’une croix en pierre jusqu'à un édifice
comme une cathédrale ou un château).

5. Les sites inscrits
L’implantation d’un champ solaire est possible dans un site inscrit, sous réserve
d’étudier précisément les perceptions du champ solaire depuis les édifices et
d’effectuer un examen des covisibilités de l’édifice et du champ solaire depuis
différents points de vue remarquables.
Il y a 17 sites inscrits sur le territoire (exemple : place de Verdun à Grenoble).

Carte 4 : Le patrimoine culturel



D’après la classification présentée et les différentes zones protégées au titre
patrimonial, une carte représentant quatre niveaux d'enjeu pour l'implantation de
panneaux solaires a pu être réalisée (voir page suivante) :
1. un niveau d'enjeu rédhibitoire où l'implantation de panneaux solaires est interdite,
2. un niveau d'enjeu fort où l'implantation de panneaux solaires est difficile,
3. un niveau d'enjeu moyen où l'implantation de panneaux solaires est délicate,
4. les zones où il n'y a pas de contraintes patrimoniales.

Carte 5 : Niveau d’enjeu pour l’implantation de panneaux solaires au regard des contraintes
patrimoniales



Contraintes (patrimoine
Surface (m²)
culturel)
Implantation impossible 0 0%
Implantation difficile 631 205 4%
Implantation délicate 1 536 568 9%
Pas de contrainte 14 243 965 87%
Tableau 2 : Répartition des surfaces de toiture par contrainte patrimoniale

Si dans l'ensemble peu de toitures semblent concernées par une contrainte d'ordre
patrimonial, il faut toutefois noter que sur certaines communes la surface de toitures
en zones délicates est quasiment aussi importante que la surface de toitures en zones
non contraintes (exemple : Domène, Veurey-Voroize, Sassenage) voire même est plus
importante comme sur la commune de Corenc. Ceci est dû à la présence de
monuments historiques. Aucune zone sur le territoire de la Métro ne présente une
interdiction d’implantation de capteurs solaires du fait d’une protection patrimoniale
forte. Le plus fort niveau de contrainte implique une implantation difficile ; il
s’applique sur le site classé situé sur la commune de Sassenage et dans la ZPPAUP
du centre historique de Grenoble.

3.3. LES CONTRAINTES D’EXPOSITION : BATIMENT A L’OMBRE
Nous avons isolé les toitures de tous les immeubles ou maisons qui sont à l'ombre du
fait de la présence d'un bâtiment de plus grande hauteur situé au sud. Pour cela,
seuls les bâtiments susceptibles d'être à l'ombre de 10 heures à 14 heures (heure
solaire) pendant plus de six mois de l'année ont été pris en compte.
Ainsi, le bâtiment 2 sur la figure ci-dessous est considéré comme non favorable à
l'implantation de panneaux solaires. Par contre, le bâtiment 3 n'étant à l'ombre qu'en
début de matinée nous ne l'avons pas éliminé puisque l'ensoleillement à cette période
de la journée est moins important. L'orographie est bien sûr prise en compte dans le
cadre de cette analyse.

10 heures Bât 14 heures
1 Bât 2

Bât
3
Bien qu'étant à
l'ombre en début de
matinée, ce bâtiment Zone d'ombre du mois
n'est pas pris en d'octobre au mois de
compte février

Figure 9 : Méthodologie de prise en compte des bâtiments à l’ombre

La carte suivante fait apparaître les bâtiments susceptibles d'être à l'ombre (en rouge)
pendant une période trop importante dans l'année pour que la production de
panneaux solaires qui y seraient installés soit intéressante.



Carte 6 : Représentation des bâtiments à l’ombre



en % de la
Type de bâtiment Type de toiture Surface à l'ombre (m²)
surface totale
Immeuble Inclinée 449 481 12%
Immeuble Terrasse 139 917 9%
Maison Inclinée 408 746 7%
Bâtiment industriel Inclinée 227 196 8%
Bâtiment industriel Terrasse 58 749 3%
1 326 373 8%
Tableau 3 : surfaces de toiture à l’ombre par typologie de bâtiment

Les bâtiments le plus souvent à l’ombre sont les maisons avec toiture-terrasse, mais
elles représentent le plus faible nombre de bâtiments. Ce sont ensuite les immeubles
qui sont les plus touchés.

D’une manière générale, les bâtiments se font peu d’ombre de manière continue les
uns aux autres.

3.4. LES CONTRAINTES D’ORIENTATION DES BATIMENTS
L'orientation des bâtiments est également un paramètre dont il faut tenir compte dans
le cas de l'implantation d'un générateur photovoltaïque ou de capteurs solaires
thermiques.
Cette orientation doit être idéalement au sud. Voilà pourquoi nous avons identifié
toutes les maisons et immeubles dont les toitures sont à deux pans et mal orientées
pour l'implantation de ces systèmes.
Seuls les bâtiments rectangulaires sont pris en compte puisqu'il y a une incertitude
sur l'orientation des toitures pour les bâtiments carrés.
Les bâtiments qui ont une toiture orientée en deçà du sud-est et au-delà du sud-ouest
sont considérés comme n'étant pas favorables à l'implantation de capteurs solaires.
Ainsi sur la figure ci-dessous, le bâtiment A est bien orienté, le bâtiment B se trouve
en limite acceptable et le bâtiment C est identifié comme étant mal orienté.

Y4
Y4

Y2
Y2

X1 X3
X1 X3
Bâtiment A Bâtiment B Bâtiment C



Type de bâtiment Surfaces des toitures à en % de la
deux pans mal orientées surface totale
Immeuble 1 171 157 22%
Maison 1 445 280 23%
Bâtiment industriel 684 665 15%

Tableau 4 : Surface des toitures à deux pans mal orientées

3.5. SYNTHESE DES CONTRAINTES PATRIMONIALES ET
D’ENSOLEILLEMENT
Nous présentons ici les surfaces qui n'ont aucune contrainte, patrimoniale ou
technique, et qui sont donc susceptibles d'accueillir des panneaux solaires.
Les tableaux ci-dessous présentent les résultats à l’échelle de la Métro, mais ils sont
disponibles à l’échelle communale.

Typologie de Type de toiture Surface sans en % de la
bâtiment aucune surface totale de
contrainte(m²) la typologie
Immeuble Terrasse 1 335 940 85%
Immeuble Inclinée 1 705 229 44%
Maison Inclinée 3 924 372 64%
Bâtiment industriel Terrasse 1 710 560 94%
Bâtiment industriel Inclinée 1 817 046 64%
10 626 017

Les données détaillées en fonction du type de toiture sont utilisées essentiellement
pour la filière photovoltaïque, pour les autres filières, on utilise les ratios ci-dessous.

Typologie de Surface sans en % de la
bâtiment aucune surface totale
contrainte(m²) de la
typologie

Immeuble 3 041 169 56%

Maison 4 057 242 64%

Bâtiment industriel 3 527 606 76%
10 626 017

Tableau 5 : Surface de toiture sans aucune contrainte
Cette analyse cartographique du potentiel solaire montre que la grande majorité des
bâtiments de l’agglomération ne subit ni contrainte réglementaire ni contrainte
d’ensoleillement. Ces surfaces d’immeubles, de maisons et de bâtiments industriels
sans contrainte totalisent plus de dix millions de mètres carrés. Elles concernent en
moyenne plus d’un immeuble sur deux, deux maisons sur trois et les trois quarts des
bâtiments industriels sur le territoire de La Métro.



4. PRESENTATION DES GISEMENTS NETS

4.1. LES FILIERES « SOLAIRE THERMIQUE »

4.1.1. LES CHAUFFE-EAU SOLAIRES INDIVIDUELS (CESI)

4.1.1.1. Considérations économiques
Nous indiquons ci-après les temps de retour sur investissement d'une installation
solaire pour le chauffage de l'eau chaude sanitaire, suivant l’énergie qu’elle substitue :

CHAUFFE-EAU
SOLAIRE POUR
LES MAISONS
INDIVIDUELLES

Energie substituée Gaz nat Fioul Propane Electricité HC Chauffage urbain
Temps de retour
13 10 8 12 14
investisseur (ans)
Nombre total de
maisons (cible 11 336 1 374 540 19 234 316
totale)
Électricité heure creuse : dans une optique de renouvellement d'un cumulus électrique en fin de vie
Tableau 6 : Temps de retour sur investissement de l'eau chaude solaire pour l'habitat

Ces temps de retour sur investissement tiennent compte d'une augmentation du coût
des différentes énergies et de l'inflation. Ils ont été calculés pour une installation
solaire thermique de 4,5 m² (moyenne des installations sur l’agglomération). Le crédit
d'impôt est bien sûr pris en compte tout comme les subventions de la Région (le
temps de retour étant beaucoup plus important sinon).

4.1.1.2. Considérations techniques
Nous ne prendrons pas en compte les quelques maisons alimentées par le chauffage
urbain. Les maisons équipées d'un cumulus électrique seront prises en compte
malgré un temps de retour sur investissement important. En effet, la facilité de mise
en œuvre d'un chauffe-eau solaire individuel sur une maison équipée d'un cumulus,
compensera en partie le temps de retour plus important.

Les cibles indiquées dans le tableau - maisons chauffées par les différentes énergies -
sont pondérées par le coefficient déterminé avec l'approche cartographique sur les
contraintes d'implantation des panneaux solaires afin de déterminer le gisement
atteignable techniquement et légalement (gisement net). Pour les maisons, 64 % sont
« éligibles » pour l'installation de capteurs solaires (voir Tableau 5 : Surface de toiture
sans aucune contrainte).



Gisement net des chauffe-eau solaires individuels dans les maisons existantes :

CHAUFFE-EAU SOLAIRE
INDIVIDUEL DANS L'HABITAT
EXISTANT

Nombre total de Maisons
19 234 1 374 540 11 336
(cible totale)
Energie utilisée pour l'eau
x 64% Electricité Fioul Gaz bouteille Gaz naturel
chaude sanitaire
Gisement net CESI
12 295 878 345 7 246
(nb d'installations)
Gisement net annuel
1 025/an 59/an 23/an 483/an

Tableau 7 : Gisement net pour les chauffe-eau solaires individuels sur le parc des maisons
existantes

Le gisement net annuel tient compte du renouvellement des équipements (tous les 15
ans pour une chaudière fioul ou gaz et tous les 12 ans pour un cumulus électrique). Il
est en effet plus facile de proposer un CESI lors du changement des actuels systèmes
de chauffage de l'eau chaude sanitaire.

Gisement net des chauffe-eau solaires individuels dans les maisons neuves :
Le gisement net des chauffe-eau solaires individuels est présenté dans le tableau ci-
dessous, sachant qu'il est préférable de s'orienter sur un système solaire combiné
(chauffage + eau chaude) lorsque l'habitation n'est pas construite.

CHAUFFE-EAU SOLAIRE
INDIVIDUEL DANS L'HABITAT
NEUF

Nombre de Maisons/an
146/an 3/an 8/an 167/an
(cible totale)
x 64% Electricité Fioul Gaz propane Gaz naturel
chaude sanitaire
Gisement net annuel CESI (nb
93/an 2/an 5/an 107/an
d'installations)

Tableau 8 : Gisement net pour les chauffe-eau solaires individuels sur le parc des maisons
neuves

Rappel des données 2007 :
Fin 2007, le nombre total de CESI installés sur le territoire de l’agglomération
grenobloise était de 299 pour une surface totale de 1 380 m².



4.1.2. LES SYSTEMES SOLAIRES COMBINES (SSC)

solaire pour le chauffage d'une habitation et de l'eau chaude sanitaire (ECS) :

SYSTEME
SOLAIRE
COMBINE POUR
LES MAISONS
INDIVIDUELLES

Energie substituée Gaz nat Fioul Propane Electricité HC Chauffage urbain
Temps de retour
12 9 7 15 13
investisseur (ans)
Nombre total de
maisons (cible 11 336 6 870 674 7 295 395
totale)

Électricité heure creuse : dans une optique de renouvellement d'un cumulus électrique en fin de vie
Tableau 9 : Temps de retour sur investissement du chauffage solaire pour l'habitat

solaire thermique de 19 m² (moyenne des installations existantes sur
l’agglomération). Le crédit d'impôt est bien sûr pris en compte tout comme les
subventions de la Région (le temps de retour étant beaucoup plus important sinon).

Pour les maisons existantes, les maisons chauffées au gaz naturel, de même que les
quelques maisons alimentées par le chauffage urbain et celles chauffées à l'électricité,
ne sont pas prises en compte. Seules les maisons équipées d'un système de chauffage
au gaz propane ou au fioul seront prises en compte. Pour une habitation chauffée à
l'électricité la mise en œuvre d'un chauffage solaire demanderait un investissement
trop important, et pour les habitations chauffées au gaz naturel ou via le chauffage
urbain, le temps de retour sur investissement est trop important. L'idéal pour
l'installation d'un système solaire combiné est de se trouver en présence d'un plancher
chauffant existant à basse température qui peut être alimenté par une pompe à
chaleur air-eau par exemple.

Pour les maisons neuves, toutes les énergies sauf le chauffage urbain (complexité de
mise en place) sont prises en compte ; en effet, les coûts sont nettement réduits
lorsque l’installation est prévue dès la conception de la maison, ce qui la rend plus
attractive même si l’énergie principale de chauffage de la maison est « peu chère ».

La mise en place d'un système solaire combiné impose de trouver un espace dégagé
orienté au sud et incliné à plus de 45°, cela signifie qu'il ne sera pas possible
d'implanter ces systèmes sur toutes les habitations ciblées. Voilà pourquoi nous avons



volontairement pris un coefficient de 50% qui sera appliqué en plus de celui que nous
avons déterminé avec l'approche cartographique sur les contraintes d'implantation
des panneaux solaires.

Gisement net des systèmes solaires combinés dans les maisons existantes :

SYSTEME SOLAIRE COMBINE
DANS L'HABITAT EXISTANT

Nombre total de Maisons
6 870 674
(cible totale)
x 64% x 50% Fioul Gaz Propane
chaude sanitaire
Gisement net SSC
2 196 216
Gisement net annuel
146/an 14/an
Tableau 10 : Gisement net pour les systèmes solaires combinés dans les maisons existantes

Le gisement net annuel tient compte du renouvellement des équipements (tous les 15
ans pour une chaudière fioul ou gaz). Il faudra en effet proposer un système solaire
combiné lors du changement des actuels systèmes de chauffage de l'habitation et de
l'eau chaude sanitaire.

Gisement net des systèmes solaires combinés dans les maisons neuves :

SYSTEME SOLAIRE COMBINE
DANS L'HABITAT NEUF

Nombre de Maisons/an
69/an 166/an 17/an 10/an
(cible totale)
Energie utilisée pour le
x 64% x 50% Electricité Gaz naturel Fioul Gaz bouteille
chauffage
Gisement net annuel SSC
22/an 53/an 5/an 3/an

Tableau 11 : Gisement net pour les systèmes solaires combinés sur des maisons neuves

Le gisement dans les habitations neuves est inférieur à ce qu'il serait possible de faire
sur les maisons existantes.

Fin 2007 le nombre total de SSC installés sur le territoire de l’agglomération
grenobloise était de 34 pour une surface totale de 646 m².



4.1.3. LES CHAUFFE-EAU SOLAIRES COLLECTIFS (CESC)

solaire pour le chauffage de l'eau chaude sanitaire pour les différentes énergies
existantes :

CHAUFFE-EAU
SOLAIRE
COLLECTIF

Energie substituée Gaz nat Fioul Propane Electricité Chauffage urbain
Temps de retour
18 16 7 13 14
investisseur (ans)
Nombre total de
logements (cible 20 413 7 106 174 38 666 24 768
totale)
Tableau 12 : Temps de retour sur investissement de l'eau chaude solaire pour les logements
collectifs

solaire thermique de 45 m² (moyenne des installations existantes sur
l’agglomération). Les subventions de la Région - 30 % - sont prises en compte (le
temps de retour étant beaucoup plus important sinon).

Dans l’habitat collectif
Les immeubles collectifs existants équipés d'un chauffage de l'eau chaude sanitaire
individuel (type chaudière gaz ou cumulus électrique) ne sont pas pris en compte.
Seuls les bâtiments existants équipés d'eau chaude solaire collective au fioul ou au
propane sont comptabilisés pour l'analyse du gisement net. Les bâtiments existants
raccordés au réseau de chaleur et au gaz naturel sont moins disposés à basculer sur
l'énergie solaire (temps de retour sur investissement plus important).

Pour les immeubles collectifs neufs, les chauffages au gaz naturel et électricité sont
pris en compte ; en effet, les coûts sont nettement réduits lorsque l’installation est
prévue dès la conception de l’immeuble, ce qui la rend plus attractive même si
l’énergie principale de chauffage est « peu chère ». Les autres énergies n’ont pas été
prises en compte en raison essentiellement du faible nombre d’immeubles y
recourant.

La cible indiquée dans le tableau est pondérée avec le coefficient issu de l'approche
cartographique sur les contraintes d'implantation des panneaux solaires afin de
déterminer le gisement atteignable techniquement et légalement (gisement net). Pour



les immeubles 56 % sont « éligibles » pour l'installation de capteurs solaires (voir
Tableau 5 : Surface de toiture sans aucune contrainte).

Nous avons retenu un ratio de 1,5 m² de capteur solaire installé par logement et pour
estimer le nombre d'installations, nous avons repris le chiffre de 45 m² par installation
(moyenne des installations collectives sur le territoire de l’agglomération grenobloise).

Gisement net des chauffe-eau solaires collectifs dans l’habitat collectif existant :

CHAUFFE-EAU SOLAIRE
COLLECTIF DANS LES
IMMEUBLES EXISTANTS

Nombre total de logements 7 106 174
Fioul Gaz propane
chaude sanitaire
x 1,5 m²/logement x 56%
Gisement net pour les chauffe-
eau solaire collectifs 6 000 147
(nb de m²)
Gisement net CESC
133 3

Tableau 13 : Gisement net pour les chauffe-eau solaires collectifs sur le parc de logements
collectifs existants

Un système solaire pour l'eau chaude sanitaire sur un immeuble collectif peut-être
mis en œuvre n'importe quand dans la mesure où il s'agit de préchauffer l'eau
sanitaire et donc d'installer un ballon solaire en amont du préparateur d'eau chaude
existant.

Gisement net des chauffe-eau solaires collectifs dans l’habitat collectif neuf :

Nous avons pris la même
pondération pour calculer le CHAUFFE-EAU SOLAIRE
gisement net annuel dans les COLLECTIF DANS LES
immeubles neufs. IMMEUBLES NEUFS

Nombre de logements/an
498/an 933/an
x 1,5 m² par logement x 56%
Gaz naturel Electricité
chaude sanitaire
Gisement net annuel pour les
chauffe-eau solaire collectifs 420/an 787/an
(nb de m²)
Tableau 14 : Gisement net pour les chauffe-eau annuel pour les
Gisement net solaires collectifs sur des immeubles de
logements solaire collectifs
chauffe-eau neufs 9/an 17/an



Sur les bâtiments publics neufs
Certains bâtiments publics sont tout à fait adaptés à l’installation de capteurs solaires
thermiques pour la production d’eau chaude sanitaire : c’est le cas par exemple
d’établissements de santé ou d’action sociale, d’hébergement, de bâtiments
accueillant des activités culturelles et de loisirs, etc.

Les données concernant la construction de ce type de bâtiments sont disponibles par
l’intermédiaire du fichier SITADEL de la DRE (voir § sur la Dynamique de
construction). Les catégories de regroupement utilisées dans ce fichier ne
correspondent pas forcément toutes à des bâtiments qui pourraient être équipés
d’installations solaires (exemple : auditorium ou bibliothèque pour la catégorie
culture/loisir), c’est la raison pour laquelle un coefficient de 50% a été appliqué aux
chiffres du fichier pour estimer le nombre de bâtiments intéressants.

Les besoins en eau chaude sanitaire de ces bâtiments ont ensuite été calculés grâce
aux données du CEREN (consommations unitaires par branche à climat normal).

A partir des données de consommation, les surfaces de capteurs nécessaires ont été
calculées puis pondérées avec les coefficients obtenus à partir de l’analyse
cartographique.

Gisement net des chauffe-eau solaires collectifs dans les bâtiments publics neufs :

CHAUFFE-EAU SOLAIRE
COLLECTIF SUR LES
BATIMENTS PUBLICS NEUFS

Santé, action sociale (hôpital, Hébergement (foyer de Bâtiment culture et loisir (salle de sport,
Type de bâtiment maison de retraite, crèche, personnes agées, d'étudiants, de patinoire, vestiaire, salle polyvalente, foyer
caserne de pompiers, etc.) jeunes travailleurs, hotel, etc.) rural, etc.)

m² construit par an
30 267/an 625/an 15 645/an
(cible totale)
Consomation d'eau chaude
annuelle 912/an 27/an 627/an
(MWh/an)
Gisement net annuel
514/an 15/an 353/an
surface installée (m²)

Tableau 15 : Gisement net pour les chauffe-eau solaires sur des bâtiments publics neufs

Fin 2007 le nombre total d'installations solaires collectives sur le territoire de
l’agglomération grenobloise était de 72 pour une surface totale de 3 268 m².



4.1.4. LE CHAUFFAGE DES PISCINES

L'investissement pour la solarisation d’une piscine est généralement amorti sur une
période de 4 à 6 ans (suivant l’énergie substituée et le type de capteurs installés -
moquettes ou vitrés).

Les piscines pour lesquelles une installation solaire est avantageuse sont celles
utilisant actuellement une énergie de chauffage relativement chère (comme
l’électricité ou le fioul). Cependant, la substitution du gaz naturel reste également
intéressante bien que le temps de retour soit plus long.

Parmi les 46 bassins existants sur le territoire de l’agglomération grenobloise, seules
celles ayant une surface supérieure à 200 m² ont été retenues : ce sont celles qui ont
a priori une utilisation continue. La surface de ces 29 piscines de plus de 200 m²
s'élève à 12 165 m², ce qui pourrait représenter une surface de capteurs solaires de
6 000 m².

La principale contrainte pour la solarisation d’une piscine est de disposer d’une
surface disponible suffisante, au sol ou en toiture, pour y implanter les capteurs, car
la surface de capteurs nécessaire est égale, en première approximation, à la moitié de
la surface du bassin à chauffer. Pour refléter cette contrainte, un coefficient de 50% a
été appliqué, en considérant que seule une piscine sur deux pourrait être équipée.

Enfin, nous avons pris comme hypothèse que 5 piscines sont équipées par an. Le
gisement net est donc de 525 m² environ par an pendant 6 ans.

Gisement net des installations solaires pour les piscines existantes :

MOQUETTE SOLAIRE POUR
LES BASSINS EXISTANTS

Bassins
Type de bâtiment (surface >200)
nb de bassins 29
(cible totale)
Gisement global pour les
moquettes solaires 3 041
(nb de m²)
Gisement net annuel
surface installée (m²) 1 049
(5 piscines /an)

Tableau 16 : Gisement net pour les installations solaires dans les piscines existantes

Actuellement, il n’y a pas de piscine équipée en solaire thermique, que ce soit pour le
maintient en température des bassins ou pour le préchauffage de l’eau de
renouvellement des bassins et/ou de l’eau chaude sanitaire, sur l’agglomération de
Grenoble.



Carte 7 : Positionnement des piscines et surface des bassins

4.1.5. LE SOLAIRE DANS L’INDUSTRIE
Les activités qui se prêtent le mieux à l'installation d'un chauffe-eau solaire sont les
activités annuelles pour lesquelles la consommation d'eau chaude est importante
(industrie agro-alimentaire, papeterie, etc.).

Sur la base des données de construction SITADEL sur les bâtiments industriels hors
stockage, il est possible d’estimer un gisement net : en effet, il est plus facile de
concevoir une installation de ce type dès la conception d’un bâtiment.

Ces bâtiments ont été pondérés par les coefficients obtenus pour les bâtiments
industriels (zones d’activité) à partir de l’analyse cartographique (76%). Le résultat a
encore été multiplié par 5 % car l’étude au cas par cas de ces industries risque d’en



faire émerger un grand nombre pour lequel une installation de chauffage solaire de
l’eau n’est pas adaptée.

Gisement net du solaire thermique dans l’industrie :

SOLAIRE HAUTE-
TEMPERATURE POUR
L'INDUSTRIE

Laiterie, abattoir, cave vinicole,
Type de bâtiment usines, etc.
nb d'industrie
41/an
x 76% x 5% (cible totale)
Gisement net annuel
2/an

Tableau 17 : Gisement net pour le solaire thermique dans l’industrie

4.2. LES FILIERES « BOIS ENERGIE »

4.2.1. DEMARCHE ET NOTE METHODOLOGIQUE
Le bois énergie dans l'habitat est étudié d'une part dans le cadre d'un chauffage
d'appoint, pour favoriser des équipements performants, et d'autre part, pour le
chauffage des maisons neuves ou existantes se prêtant à l'installation d'une chaufferie
bois.

Dans le secteur collectif, la démarche consiste essentiellement à s'intéresser à
l'implantation de chaufferies bois collectives et aux réseaux de chaleur.

4.2.2. LES POELES ET INSERTS
Les appareils de type inserts ou poêles sont fréquemment installés en appoint sur les
maisons chauffées à l'électricité. Au plan national, un ménage sur deux en résidence
principale déclare posséder un chauffage au bois, insert ou poêle (d’après les chiffres
clés du bâtiment, ADEME 2007).

D’autre part, pour la promotion des équipements performants de type inserts ou
poêles à bois, toutes les maisons actuellement équipées par des équipements anciens
forment un gisement potentiel.

L’enjeu est important puisqu’il consiste, d’une part à moderniser un parc
d’équipements estimé à plus de 5 000 cheminées et poêles, et d’autre part à équiper
de poêles les maisons actuellement chauffées à l’électricité, au fioul ou au gaz naturel
qui n’en possèdent pas.

Sur les maisons qui ne sont actuellement pas équipées de poêles ou inserts, un
coefficient de 50 % a été affecté compte tenu de la difficulté d’installer un conduit de
fumée.
En ce qui concerne les maisons neuves, on considère qu’il serait possible d'équiper
les trois quarts des maisons situées en dehors des zones de tissu urbain dense.



Gisement net des équipements poêles et inserts sur les maisons :

BOIS ENERGIE SUR LES
MAISONS

Poêles, inserts Poêles, inserts
26 176 325
Cible envisagée maisons existantes chauffage électrique, Constructions neuves par an
fioul, gaz

Gisement net pour les poêles
13 088 163/an
et inserts performants (nb)

Tableau 18 : Gisement net pour les équipements de poêles et inserts

4.2.3. LES CHAUDIERES AUTOMATIQUES DANS L’HABITAT
INDIVIDUEL

Nous indiquons ci-après les temps de retour sur investissement d'une chaufferie bois
par rapport aux différentes énergies existantes :

CHAUDIERE
INDIVIDUELLE
AUTOMATIQUE
AU BOIS
câbles chauffant
Energie
Gaz nat Fioul Propane Electricité HP Electricité HC
substituée
Temps de retour
11 1 1 3 7
investisseur
Nombre total de
maisons (cible 11 336 6 870 674 7 295
totale)
Tableau 19 : Temps de retour sur investissement des chaudières automatiques au bois dans
l'habitat

des différentes énergies et de l'inflation. Ils ont été calculés pour une chaufferie bois
aux granulés de 15 kW (utilisée dans une maison de 160 m²) et comparés avec un
investissement traditionnel (le prix de la fourniture et de la pose d’une chaudière ou
d’un système de chauffage électrique ainsi que des émetteurs).

Ils sont calculés par comparaison entre une chaudière granulés bois et l’installation
de chauffage indiquée dans le tableau. Le calcul est effectué dans le cadre du
remplacement de l’installation existante lorsque celle-ci est en fin de vie.

Le crédit d'impôt est pris en compte tout comme les subventions de la Région Rhône-
Alpes (le temps de retour étant beaucoup plus important sinon).



Pour l'installation de chaudières aux granulés de bois, nous orientons notre approche
sur les propriétaires actuellement chauffés au fioul et au gaz propane. Ce sont eux qui
sont le plus enclins à changer d'énergie compte tenu de la hausse des prix depuis les
cinq dernières années. Les propriétaires équipés d'un chauffage à l'électricité
s'orienteront plus difficilement sur le bois énergie puisqu'une telle installation
supposerait également de faire des travaux pour les émetteurs de chaleur et le réseau
hydraulique. Quant aux maisons chauffées actuellement au gaz naturel, le temps de
retour est plus important.

4.2.3.2. Considérations techniques et réglementaires
En ce qui concerne l’installation de chaudières à granulés de bois, un coefficient de
30% a été appliqué sur les maisons existantes chauffées au fioul, au gaz propane et
au bois ou au charbon ainsi que sur les maisons neuves. Ce coefficient permet de
tenir compte de critères qui doivent être respectés pour envisager la mise en place
d’une chaudière bois :
une taille minimum pour avoir un minimum de besoins en chaleur (les plus petites
chaudières ne descendent pas en dessous de 12 kW),
une taille minimum pour pouvoir réserver un emplacement pour le silo de stockage
des granulés,
un espacement minimum entre les maisons de manière à pouvoir respecter la
législation sur les conduits de cheminée,
un accès aisé depuis la route pour la livraison du combustible.

Gisement net des chaudières automatiques au bois dans les maisons :

MAISONS

Chaudière bois individuelle Chaudière bois individuelle
7 932 251
Cible envisagée Maison s existantes Chauffage fioul et g az
pro pane Maisons neuves (>150m²) par an

x 30%
Gisement net pour les
chaudières individuelles 1 839 58/an

Tableau 20 : Gisement net pour les chaudières automatiques au bois dans les maisons

Fin 2007, le nombre de chaudières automatiques individuelles au bois sur le territoire
de l’agglomération grenobloise était de 66 pour une puissance installée de 1,46 MW
au total.



4.2.4. LE BOIS ENERGIE DANS LES ETABLISSEMENTS PUBLICS
Le potentiel de mise en œuvre du bois énergie vise des chaudières individuelles pour
ce type de bâtiments, mais également la création de petits réseaux de chaleur. En
effet, la concentration de l'habitat et des équipements collectifs incite à réfléchir à ce
type d'approche.

La mise en place d'un réseau de chaleur permet aussi :
- de réduire le nombre de chaudières en fonctionnement et ainsi de limiter les
atteintes à l’environnement,
- de créer une dynamique capable de mobiliser les acteurs du territoire (artisans,
entreprises, …), de les fédérer pour valoriser leur savoir-faire,
- de favoriser l'activité locale et la création d'emplois (valorisation des sous-produits
bois, entretien et gestion des équipements de chauffage),
- de réduire la facture énergétique finale des consommateurs qui n'ont plus à gérer
leur équipement de production de chaleur.

Gisement global des installations bois énergie collectives :
Nous avons pris les chiffres de la dynamique de construction sur les bâtiments
collectifs suivants :
- les établissements d'enseignement (écoles, collèges, lycées),
- les équipements collectifs sportifs (stades, piscines, gymnases, etc.),
- les établissements de santé,
- les équipements collectifs d'action sociale,
- les équipements d’hébergement.

Le gisement global, c’est-à-dire non pondéré par une approche sur les contraintes
réglementaires et techniques, calculé pour ces installations a été ensuite affecté d’un
coefficient de 67% pour tenir compte de ces contraintes.

BATIMENTS COLLECTIFS
NEUFS Equip. coll. de
Enseignements culture et loisirs Santé Action sociale Hébergement
Cible envisagée par an
21 863/an 15 645/an 24 330/an 5 937/an 625/an
(m² SHON / an)
Gisement pour les installations
bois-énergie 1 749/an 2 086/an 2 061/an 419/an 44/an
(kW installés)

Tableau 21 : Gisement global pour les installations de bois-énergie sur une partie des
bâtiments collectifs



4.2.5. LE BOIS ENERGIE SUR LES RESEAUX DE CHALEUR
L’agglomération de Grenoble est marquée par ses réseaux de chauffage urbain
interconnectés présents sur sept communes de l’agglomération. Les centrales qui
l’alimentent utilisent pour certaines du bois, au moins en partie.

Les prospectives quant au chauffage urbain communiquées par la CCIAG sont
données ici, mais elles concernent également l’incinération d’autres combustibles
organiques :
- à l’horizon 2010 :
production thermique à partir de la biomasse (bois et farines) :
202 000 MWh/an,
production thermique UIOM LA TRONCHE : 300 000 MWh x 0,5 =
150 000 MWh/an,
production électrique POTERNE : 12 500 MWh à partir de la biomasse,
production électrique UIOM LA TRONCHE : 36 000 MWh x 0,5 =
18 000 MWh/an,
- à l’horizon 2020 :
production thermique à partir de la biomasse : 270 000 MWh/an,
production électrique POTERNE : 22 000 MWh/an à partir de la biomasse.

Nous avons tenu pris en compte les projets Giant et Campus en prenant l’hypothèse
de deux réseaux de chaleur bois énergie qui totaliserait une production de
50 000 MWh/an.

En ce qui concerne des réseaux de chaleur plus petits, mis en place par exemple
autour d’un bâtiment public, ils sont inclus dans le paragraphe précédent.

4.3. LES FILIERES « GEOTHERMIE »

4.3.1. DANS L’HABITAT INDIVIDUEL
Dans l’habitat individuel, l’énergie exploitable est la géothermie de surface, dite « très
basse énergie » ; elle ne peut être utilisée pour le chauffage d’habitations que par
l’intermédiaire de pompes à chaleur. Pour déterminer les gisements nets
d’installation de pompes à chaleur dans l’habitat individuel, les hypothèses suivantes
ont été prises :
- les pompes à chaleur utilisant des capteurs verticaux sont plutôt installées dans
les maisons existantes (moins de contraintes sur le terrain),
- les pompes à chaleur utilisant des capteurs horizontaux sont plutôt installées dans
des maisons neuves (moins onéreuses à l’investissement).

Remarque : Les pompes à chaleur air/air ne sont pas considérées ici en raison de leurs non-
appartenances à la famille des énergies renouvelables.



Capteurs verticaux
Dans l’existant, l’installation d’une pompe à chaleur pose le problème de la diffusion
de la chaleur à l’intérieur de la maison ; en effet, si la maison possède une chaudière
alimentant un réseau hydraulique de radiateurs, ceux-ci dont dimensionnés pour
fonctionner à la température de l’eau produite par la chaudière, c’est-à-dire environ
80°C, alors que la pompe à chaleur produit généralement de l’eau à « basse
température » c’est-à-dire 50°C environ. Il est donc nécessaire d’adapter les
émetteurs, ce qui peut impliquer de les changer. C’est pourquoi seules les maisons
chauffées avec les énergies les plus « chères » – le fioul et le propane – ont été
retenues comme cibles.

Pour tenir compte de la potentialité des sols déterminée dans le rapport sur les
gisements bruts, le coefficient appliqué découle du taux de maisons situées sur les
zones de meilleur potentiel par rapport au nombre total de maisons. Il est de 67 %
pour les capteurs verticaux.
Enfin, un coefficient de 75 % a également été pris en compte : il traduit les difficultés
d’implantation possibles sur le terrain considéré.

Le gisement net annuel a été calculé en divisant le gisement net par 15 (durée de 15
ans des chaudières que les pompes à chaleur viennent remplacer).

Gisement net des pompes à chaleur dans les maisons existantes :

GEOTHERMIE VERTICALE DANS
L'HABITAT EXISTANT

Nombre total de maisons
6 870 674
(cible totale)
x 67% x 75% Energie de chauffage
Fioul Gaz Propane
Gisement net géoth. vert.
3 445 338
Gisement net annuel
230 23
Tableau 22 : Gisement net des pompes à chaleurs dans l’habitat individuel existant

Capteurs horizontaux
Le nombre de maisons neuves individuelles construites chaque année a été affecté
d’un coefficient de 59% permettant de retranscrire les différentes potentialités sur le
territoire de la Métro (cf. rapport sur les gisements bruts) : ce coefficient est calculé à
partir du taux de maisons situées dans les zones les plus favorables.

De plus, un coefficient de 50 % a été appliqué pour tenir compte des difficultés
d’implantation des capteurs horizontaux : nécessité d’une grande surface de terrain
(environ 1,5 fois la surface à chauffer), absence d’arbres, etc.



Gisement net des pompes à chaleur dans les maisons neuves :

GEOT HERMIE HO RIZO NT AL E
DANS L'HABITAT NEUF

Nombre de maisons/an
325/an
(cible totale)
x 59% x 50% Gisemen t net geo th. Horiz.
97/an
(nb d'in stallation s)
Tableau 23 : Gisement net des pompes à chaleurs dans l’habitat individuel neuf

4.3.2. DANS L’HABITAT COLLECTIF
Étant données les difficultés de mise en place d’une pompe à chaleur et d’un forage
sur nappe pour des immeubles de logements existants, seul le gisement sur les
immeubles neufs a été retenu.

Le nombre d’immeubles neufs construits chaque année a été affecté d’un coefficient
de 88% permettant de retranscrire les différentes potentialités sur le territoire de la
Métro (cf. rapport sur les gisements bruts) : ce coefficient est calculé à partir du taux
d’immeubles situés dans les zones les plus favorables.

De plus, un coefficient de 50 % a été appliqué pour tenir compte des difficultés
d’implantation des capteurs pour le chauffage d’un immeuble d’habitation.

Gisement net des pompes à chaleur dans l’habitat collectif neuf :

GEOTHERMIE SUR NAPPE
COLLECTIF NEUF

Nombre d'immeubles/an
134/an
(cible totale)
x 88% x 50%
Gisement net
59/an
Tableau 24 : Gisement net des pompes à chaleurs dans l’habitat collectif neuf



4.4. LES FILIERES « PHOTOVOLTAÏQUE »
photovoltaïque pour les différents acteurs et suivant le type de structure des modules
(standard ou intégré au bâti) :

INSTALLATION
PHOTO-
VOLTAÏQUE

Habitat individuel Collectivité Entreprise
Structure des Intégration Intégration Intégration
Standard Standard Standard
modules au bâti au bâti au bâti
Temps de retour
10 6 15 8 16 10
investisseur (ans)

Tableau 25 : Temps de retour sur investissement d'une installation photovoltaïque pour
différents maîtres d'ouvrage

Ces temps de retour sur investissement tiennent compte du tarif d’achat de
l’électricité photovoltaïque, des subventions de la Région Rhône-Alpes et du crédit
d'impôt pour les installations individuelles sur des habitations principales :
- tarif d’achat :
60,176 c€/kWh pour une installation intégrée mise en place en 2009,
32,823 c€/kWh pour une installation non intégrée mise en place en 2009,
- subventions de la région Rhône-Alpes : soumises à des conditions d’obtention,
notamment efforts en matière de maîtrise des consommations d’électricité,
- crédit d’impôt de 50 % du montant de l’opération hors pose pour les particuliers.

4.4.1. LE PHOTOVOLTAÏQUE RACCORDE AU RESEAU DANS
L’HABITAT
Toutes les habitations existantes sont susceptibles d'être équipées d'un générateur
photovoltaïque, il faut donc simplement tenir compte des contraintes réglementaires
(3kWc : le seuil pour bénéficier du crédit d’impôt et du taux de TVA réduit) et
techniques (orientation des maisons, ombres portées, etc.) afin de déterminer le
gisement net de la filière photovoltaïque.

Pour les habitations neuves, nous avons pris comme hypothèse qu’une intégration
architecturale sur toiture inclinée serait toujours réalisée compte tenu de la prime de
27 cts€/kWh qui permet d'obtenir un temps de retour sur investissement beaucoup
plus intéressant. Le coefficient affecté pour calculer le gisement net est le même que
pour les habitations existantes.

Les cibles indiquées dans le tableau sont pondérées avec l'approche cartographique
sur les contraintes d'implantation des modules photovoltaïques afin de déterminer le
gisement atteignable techniquement et légalement (gisement net). Pour les maisons
en toiture-terrasse, 74 % sont situées en zone non contrainte pour l'installation de



capteurs solaires photovoltaïques (voir tableau n°5). Pour les maisons avec une toiture
inclinée, c’est le cas de 64 % d’entre elles.

Pour tenir compte du fait qu’au-delà de 30 m² le particulier ne pourra plus bénéficier
du crédit d’impôt et de la TVA réduite sur les travaux, le gisement en mètre carré est
calculé en prenant une surface de 30 m² pour chaque installation. Ceci permet
également de conserver une cohérence quant aux capacités financières des
particuliers.

Gisement net des installations photovoltaïques sur les maisons :

PHOTOVOLTAIQUE DANS
L'HABITAT INDIVIDUEL
Toiture terrasse Toiture inclinée Toiture inclinée
structure structure
structure intégrée sur
Type d'installation standard sur intégrée sur
le neuf par an
l'existant l'existant
Nombre total de maisons
1 074 31 726 325/an
(cible totale)
x 74 % (toiture terrasse)
installations photovoltaïques 792 20 190 207/an
x 64 % (toiture inclinée)

Gisement net
x 30m² (m² de toiture)
23 753 605 699 6 210/an

Tableau 26 : Gisement net des installations photovoltaïques sur les maisons

Le potentiel sur les habitations existantes est encore une fois bien supérieur au
potentiel sur les constructions neuves.

Les maisons aux toitures-terrasses sont moins prioritaires dans le cadre de cette
analyse puisque l'intégration est plus délicate à mettre en œuvre. Toutefois, nous les
avons pris en compte dans l’optique de la nouvelle règle d’intégration de ces
installations au bâti.
Le Grenelle de l’environnement prévoit de redéfinir les critères d’intégration. Aussi,
l’installation considérée en sur-toiture pourrait être éligible au tarif bonifié si les
modules sont dans le même prolongement que le bâtiment (sous toute réserve d’un
décret qui viendra préciser ce point).

Les communes périphériques de l’agglomération sont celles qui présentent les plus
forts gisements en raison du nombre important de maisons.

Fin 2007, le nombre total d'installations photovoltaïques individuelles sur le
territoire de l’agglomération grenobloise était de 65 pour une surface totale de
1 256 m².



4.4.2. LE PHOTOVOLTAÏQUE RACCORDE AU RESEAU DANS
L’HABITAT COLLECTIF
Sur un immeuble collectif neuf, le promoteur est à même d'intégrer un générateur
photovoltaïque sur son bâtiment et le remettre en exploitation à la copropriété. Le
financement peut alors se faire en côte part des appartements vendus et les revenus
de la vente de l'électricité venir en déduction des charges de copropriétés. Cette
approche permet également d'engager les promoteurs sur des solutions d'utilisation
rationnelle de l'énergie pour les usages des communs (éclairage, VMC, ascenseurs,
etc.). Sur un immeuble existant, la démarche peut être un peu plus compliquée.

Tous les immeubles sont susceptibles d’être équipés d’un générateur photovoltaïque,
il faut donc simplement tenir compte des contraintes réglementaires et techniques
(travail réalisé dans l’approche cartographique) afin de déterminer le gisement net
pour cette catégorie de projets.

Les cibles sont les surfaces de toitures existantes par catégorie ou construites chaque
année (déterminées grâce au fichier SITADEL). Elles sont pondérées par le coefficient
déterminé dans l’approche cartographique (85% pour les toitures-terrasses, 44%
pour les toitures inclinées et 56% tous types de toitures confondus). Un autre
coefficient leur est appliqué :
- de 40% pour les toitures-terrasses pour tenir compte des lanterneaux, conduits de
ventilation, cages d'ascenseur, etc.,
- de 70% x 50% pour les toitures inclinées : 70% de la toiture pour tenir compte des
cheminées, velux, etc., et 50% pour tenir compte de la moitié de la surface totale
(les modules ne sont pas installés au nord).
- 40% pour les immeubles neufs, pour les raisons citées ci-dessus.

Gisement net des installations photovoltaïques dans l’habitat collectif :

PHOTOVOLTAIQUE DANS L'HABITAT
COLLECTIF
Toiture terrasse Toiture inclinée
Type d'installation Membrane
structure intégrée sur des
amorphe sur Structure intégrée
immeubles neufs
l'existant sur l'existant
Nombre de m²
(cible totale) 1 565 503 3 837 147 64 335/an

Gisement net pour les installations
photovoltaïques 3 071 3 430 83/an

Gisement net annuel
534 376 596 830 14 486/an
surface installée (m²)

Tableau 27 : Gisement net pour les installations photovoltaïques sur les immeubles de
logements neufs

Fin 2007, le nombre d'installations photovoltaïques en collectif sur le territoire de
l’agglomération grenobloise était de 19 pour une surface totale de 3 304 m².



4.4.3. LE PHOTOVOLTAÏQUE RACCORDE AU RESEAU SUR LES
GRANDS BATIMENTS
Les bâtiments ont été sélectionnés pour leurs aspects démonstratifs. Au-delà d'un
objectif de production d'électricité, le propriétaire pourra mettre en valeur
l’installation photovoltaïque. La fréquentation des sites étant importante et
hétéroclite, il sera possible de placer un panneau d'indication à l'entrée des bâtiments
pour présenter en direct la production du générateur, sur les bâtiments
d’enseignement, la centrale photovoltaïque pourra faire l’objet de travaux pratiques
(PC raccordé à la centrale d’acquisition).

Pour les bâtiments neufs, la cible a été pondérée par le coefficient obtenu pour les
immeubles (zones urbaines denses) à partir de l’analyse cartographique (56%). Un
coefficient de 40% a ensuite été appliqué, car la surface de toiture n’est jamais
disponible en totalité (lanterneaux, conduits de ventilation, cages d’ascenseur, etc.).
La surface SHON donnée par le fichier SITADEL avait préalablement été divisée par le
nombre d’étages pour obtenir la surface de toiture.

Pour les bâtiments existants, leur localisation précise étant connue, il a été possible
de leur appliquer directement la méthodologie cartographique du gisement net pour
déterminer combien d’entre eux n’étaient soumis à aucune contrainte. Un coefficient
de 40% a également été appliqué pour tenir compte de la disponibilité de la toiture.

Gisement net des installations photovoltaïques sur les grands bâtiments :
PHOTOVOLTAIQUE SUR
LES IMMEUBLES
COLLECTIFS NEUFS
Structure intégrée Stucture intégrée Bureau Commerces Stucture intégrée
Bâtiments d'enseignement, Bureau (mairie, Commerce (grande
de culture et loisir (collège, Santé, action sociale (hôpital, gendarmerie, surface, magasins
Hébergement (foyer de
Type de bâtiment lycée, salle de sport, maison de retraite, crèche, immeuble de de vente, marché
personnes âgées, hotel, etc.)
vestiaires, salle polyvalente, caserne de pompiers, etc.) bureau, cabinet couvert, restaurant,
etc.) médical, etc.) etc.)
m² SHON construits par
an 37 507/an 30 267/an 43 653/an 28 454/an 625/an
(cible totale)
Gisement net par an
2 815/an 1 363/an 3 440/an 1 281/an 70/an
(m² de toiture)

Tableau 28 : Gisement net pour les installations photovoltaïques sur les grands bâtiments
neufs

PHOTOVOLTAIQUE SUR LES
BATIMENTS EXISTANTS

Bâtiments commerciaux Bâtiments sportifs, tribunes

Amorphe Polycristallin Polycristallin
Type d'installation Amorphe terrasse
terrasse incliné incliné

Gisement net en nombre de
24 11 15 67
bâtiments existants
Gisement net
63 445 13 674 15 678 32 026
(m² de toiture)

Tableau 29 : Gisement net pour les installations photovoltaïques sur les grands bâtiments
existants



Les bâtiments industriels
Le gisement net doit être considéré sur les bâtiments industriels existants et nouveaux
qui pourraient bénéficier d'un tarif d'achat avantageux si les modules sont intégrés au
bâti.

En ce qui concerne les bâtiments industriels existants clairement identifiés sur la
carte, nous avons évalué un gisement net à partir de leurs orientations et de leurs
positionnements précis vis-à-vis des contraintes patrimoniales. 40% de la surface de
toiture ont été considérés comme disponibles pour les toitures inclinées, et 70% de la
moitié de la surface pour les toitures inclinées.

En ce qui concerne les bâtiments neufs, les chiffres de construction du fichier
SITADEL ont été utilisés et ont été pondérés des coefficients issus de la cartographie ;
seuls 40% de la surface de toiture a été considérée.

Gisement net des installations photovoltaïques sur les bâtiments industriels

PHOTOVOLTAIQUE SUR LES
BATIMENTS INDUSTRIELS

Toiture terrasse Toiture inclinée Structure intégrée
Bâtiments neufs
Bâtiments Bâtiments
Type de bâtiment chaque année
existants existants
Nombre total de bâtiments
267 2 095 41/an
(cible totale)
Nombre de m² de toiture 828 767 2 067 374 40 737/an
installations photovoltaïques 238 1 240 34/an
Gisement net
299 951 452 795 12 329/an
(m² de toiture)

Tableau 30 : Gisement net des installations photovoltaïques sur les bâtiments industriels

4.4.4. LE PHOTOVOLTAÏQUE NON RACCORDE AU RESEAU
Étant donnés les tarifs d’achat de l’électricité produite à partir de l’énergie solaire, il
est plus intéressant financièrement de vendre l’électricité produite plutôt que de la
consommer en substitution de l’électricité achetée sur le marché.

C’est pourquoi les installations photovoltaïques non raccordées au réseau ne voient le
jour que dans des cas bien particuliers de bâtiments en site isolé, et trop loin du
réseau de distribution d’électricité pour que le coût de raccordement soit inférieur au
coût d’une installation solaire. Le gisement de ces installations solaires est très
marginal.

Fin 2007, il existait une installation photovoltaïque non raccordée au réseau de
1,14 kWc et produisant 1,3 MWh/an.



4.5. LES FILIERES « HYDROELECTRICITE »
Deux projets importants vont voir le jour à l’horizon 2009 :
- la microcentrale des Mousses, de 150 kW et qui produira 600 MWh/an,
- la centrale d’EDF à Echirolles qui produira 15 000 MWh/an.

La filière des moulins a été abandonnée devant l’absence de potentiel brut.
Ces projets sont pris en compte dans les gisements nets. Ils viennent renforcer le
bilan hydroélectrique, déjà important, de l’agglomération.

Fin 2007, 10 centrales hydroélectriques de 86 MW au total produisant 425 GWh/an.

4.6. LES FILIERES « EOLIEN »

4.6.1. DEMARCHE ET NOTE METHODOLOGIQUE
Un parc éolien, par sa nature d’infrastructure particulière de production d’électricité,
ne peut pas être envisagé n’importe où ni n’importe comment sur le territoire. Cette
installation, réglementée par les documents d’urbanisme en vigueur, a des influences
sur son milieu, qu’il s’agisse des hommes, de la faune, de la flore ou encore du
paysage, tant dans ses représentations locales que dans les pratiques humaines à son
égard.

Les principales contraintes à étudier avant l’implantation d’un parc éolien sont
classées dans cinq catégories :
1. les servitudes environnementales (les zonages réglementaires et les zonages
d’inventaires),
2. les servitudes d’utilités publiques (le réseau hertzien, les aérodromes, les
captages d’eau potable, etc.),
3. les contraintes patrimoniales (les sites classés et inscrits, les monuments
historiques, etc.),
4. les contraintes techniques (le gisement éolien, le raccordement au réseau de
distribution, l’accessibilité au site, etc.),
5. les contraintes d’urbanisme (se trouver à plus de 500 mètres des habitations).

A ces contraintes, il est également essentiel d’ajouter l’évaluation de la sensibilité
et le degré de compatibilité des paysages vis-à-vis d’éventuels projets éoliens.
L’objectif de la démarche tient ici à l’identification des zones du territoire où une des
contraintes les plus fortes n’est pas présente, à savoir la contrainte de se trouver à
plus de 500 mètres des habitations.

Ainsi, toutes les autres contraintes devront être étudiées dans le cadre de
l’élaboration éventuelle de ZDE (Zone de Développement de l’Éolien) sur le territoire
de l’agglomération grenobloise.



4.6.2. LA CONTRAINTE DES HABITATIONS
La carte ci-dessous représente les zones de tissu urbain où l’implantation d’éoliennes
est exclue compte tenu de la présence d’habitations.

Carte 8 : L’occupation du sol : le tissu urbain

Sur la carte ci-dessous, nous avons ajouté une contrainte de 500 mètres autour des
habitations qui ne se trouvent pas sur les zones de tissu urbain. Apparaît également
en fond, la carte issue de l’atlas éolien de l’Isère (gisement éolien, voir rapport 2).



Carte 9 : Le tissu urbain et la contrainte de 500 mètres autour des habitations

Étant donné que les sites doivent être exposés à des vitesses moyennes de vent d’au
moins 5 m/s pour être économiquement exploitables, seul le secteur nord-ouest est
potentiellement intéressant (sur les communes de Noyarey essentiellement mais aussi



Sassenage, Fontaine et Seyssinet-Pariset). La contrainte de la distance aux habitations
laisse encore quelques zones possibles. La carte de synthèse de l’atlas éolien de
l’Isère confirme cette analyse, en précisant toutefois que cette zone présente une
« sensibilité particulière » qui sera à étudier précisément dans le cadre de
l’élaboration d’une ZDE. Il s’agit d’une zone située au début du massif du Vercors.

Postes sources RTE et capacité
d’accueil en MW
Postes sources SNCF

Cercles indicatifs de 5 km de rayon
autour des postes

Vitesse moyenne de vent à une
hauteur de 50 m (en m/s)

Zones d’exclusion

Zones de sensibilité(s)
particulière(s)

Axes principaux de migration

Carte 10 : Gisement éolien net



4.6.3. LES PETITES EOLIENNES URBAINES
Dans le cadre de l’étude, il a été décidé de prendre en compte un développement
modéré de petites éoliennes urbaines, insérées potentiellement sur des toits
d’immeubles par exemple. Un potentiel de 15 éoliennes urbaines a été retenu.



5. BILAN GLOBAL DES GISEMENTS NETS

5.1. TABLEAUX RECAPITULATIFS PAR FILIERE
Les tableaux suivants reprennent les chiffres des gisements nets énoncés au cours du
rapport pour les énergies présentant de multiples applications ; ils permettent de
connaître le total pour chacune de ces énergies renouvelables.

INSTALLATIONS SOLAIRES
THERMIQUES
GISEMENTS NETS HORS
CONTRAINTES (patrimoniale et CHAUFFAGE ET
techniques) CHAUFFE-EAU EAU CHAUDE
EAU CHAUDE CHAUFFAGE DE SOLAIRE TRES HAUTE
SOLAIRE
SOLAIRE MAISON
SOLAIRE
L'EAU DES PISCINES TEMPERATURE
TOTAL
INDIVIDUEL COLLECTIVE
INDIVIDUELLE
dans l'existant nombre : 20 765 2 411 601 29
surface totale* : 93 443 m² 36 172 m² 27 060 m² 3 041 m² 159 716 m²
MWh/an : 37 377 14 469 13 530 912 66 288 MWh/an
sur le neuf par an nombre : 207 84
surface totale* : 932 m² 1 257 m² 2 089 m² 385 m² 4 664 m²
MWh/an : 373 503 1 045 289 2 209 MWh/an
* 4,5 m² par installation pour un chauffe-eau solaire Sources : AXENNE
15 m² par installation pour le chauffage et l'eau chaude sanitaire
45 m² par installation en moyenne pour l'eau chaude solaire collective

INSTALLATIONS DE
CHAUFFAGE AU BOIS
GISEMENTS NETS HORS
POELES ET
CONTRAINTES (patrimoniale et
CHAUDIERE CHAUDIERE
techniques) RESEAU DE
INSERTS AUTOMATIQUE AUTOMATIQUE TOTAL
CHALEUR
PERFORMANTS* INDIVIDUELLE** COLLECTIVE
dans l'existant nombre : 13 088 1 839 14 927
MWh/an : 117 790 48 544 166 335 MWh/an
sur le neuf par an nombre : 163 58 221
MWh/an : 1 464 1 538 10 810 13 812 MWh/an
* 10kW par poêle Sources : AXENNE
** 22kW par chaudière individuelle

INSTALLATIONS
GEOTHERMIQUES
GISEMENTS NETS HORS
CONTRAINTES (patrimoniale et
techniques) CAPTEURS CAPTEURS SUR NAPPE
TOTAL
HORIZONTAUX VERTICAUX
dans l'existant nombre : 3 784 3 784
MWh/an : 44 394 44 394 MWh/an
MWh/an : 1 134 2 553 3 686 MWh/an
* Il s'agit de la quantité de chaleur substituée et non Sources : AXENNE
de la quantité de chaleur produite au total

INSTALLATIONS
PHOTOVOLTAIQUES
GISEMENTS NETS HORS
CONTRAINTES (patrimoniale et PHOTOVOLTAIQUE PHOTOVOLTAIQUE PHOTOVOLTAIQUE PHOTOVOLTAIQUE
techniques) INDIVIDUEL* COLLECTIF** BATIMENTS DANS L'INDUSTRIE
TOTAL

dans l'existant nombre : 20 982 6 501 117 1 478 29 078
surface totale : 629 452 m² 1 131 206 m² 124 823 m² 752 746 m² 2 638 227 m²
MWh/an : 43 852 95 042 9 379 66 305 214 577 MWh/an
surface totale : 6 210 m² 14 486 m² 8 970 m² 12 329 m² 41 994 m²
MWh/an : 433 1 195 740 1 017 3 385 MWh/an
* 3 kWc par installation dans l'habitat Sources : AXENNE
** 17,4 kWc par installation en collectif



5.2. TABLEAU RECAPITULATIF GENERAL
Bilan des gisements d'énergies Gisement Gisement Gisement identifié sur Gisement Gisement Gisement identifié sur
identifié sur identifié sur l'existant identifié sur le identifié sur le le neuf
renouvelables
l'existant l'existant (MWh/an) neuf neuf (MWh/an)
(nb d'inst.) (nb d'inst./an)

Solaire thermique
CESI 20 765 93 443 m² 37 377 MWh/an 207 932 m² 373 MWh/an
SSC 2 411 36 172 m² 14 469 MWh/an 84 1 257 m² 503 MWh/an
CESC dans l'habitat collectif 601 27 060 m² 13 530 MWh/an 27 1 208 m² 604 MWh/an
CESC hors habitat 1 000 15 000 m² 7 500 MWh/an 20 881 m² 441 MWh/an
Chauffage de l'eau des piscines 29 3 041 m² 912 MWh/an
Entreprises et industries 591 29 525 m² 14 763 MWh/an 8 385 m² 289 MWh/an

Sous-total solaire thermique : 25 397 204 241 m² 88 551 MWh/an 345 4 664 m² 2 209 MWh/an
Bois énergie - Chaudières automatiques
Maison individuelle 1 839 40 454 kW 48 544 MWh/an 58 1 282 kW 1 538 MWh/an
Installations collectives 6 359 kW 10 810 MWh/an
Autres gros projets (Giant, Campus,eetc.) 20 000 kW 50 000 MWh/an

Sous-total bois énergie : 1 839 60 454 kW 98 544 MWh/an 58 7 641 kW 12 348 MWh/an
Production de chaleur

Inserts et Poêles performants
Maison individuelle 13 088 130 878 kW 117 790 MWh/an 163 1 626 kW 1 025 MWh/an

Sous-total chauffage au bois : 13 088 130 878 kW 117 790 MWh/an 163 1 626 kW 1 025 MWh/an
Géothermie - PAC
Maison existante - vertical 3 784 55 493 kW 44 394 MWh/an
Maison neuve - horizontal 97 1 417 kW 1 134 MWh/an
Habitat collectif - sur nappe 59 2 978 kW 2 553 MWh/an

Sous-total géothermie PAC : 3 784 55 493 kW 44 394 MWh/an 156 4 395 kW 3 686 MWh/an
Biogaz
Valorisation des boues de STEP, 1 434 MWh/an
des huiles et des
FFOM
Sous-total biogaz : 1 0 kW 434 MWh/an 0 0 kW 0 MWh/an
Incinération déchets /
biomasse
CCIAG - 2020 291 971 MWh/an
Nouvelle(s) unités(s) 11 000 MWh/an
Projet CRE3 20 000 MWh/an

Sous-total incinération : 0 0 kW 322 971 MWh/an 0 0 kW 0 MWh/an
Photovoltaïque
Maison individuelle 20 982 39 865 kW 43 852 MWh/an 207 393 kW 433 MWh/an
Habitat collectif 6 501 52 466 kW 95 042 MWh/an 83 1 086 kW 1 195 MWh/an
Bâtiments (publics, privés) 117 8 526 kW 9 379 MWh/an 673 kW 740 MWh/an
Industrie 1 478 60 277 kW 66 305 MWh/an 34 925 kW 1 017 MWh/an
Centrale (ruban photovoltaïque, etc.) 12 000 kW 10 200 MWh/an

Sous-total photovoltaïque : 29 078 173 134 kW 224 777 MWh/an 324 3 077 kW 3 385 MWh/an
Hydroélectricité
Anciens moulins
Microcentrale des Mousses 1 150 kW 600 MWh/an
Production d'électricité

Turbinage des eaux usées
Centrale Echirolles 1 3 750 kW 15 000 MWh/an
Sous-total hydroélectricité : 2 3 900 kW 15 600 MWh/an 0 0 kW 0 MWh/an
Eolien
Parc éolien (nb de machines) 0 0 kW 0 MWh/an
éoliennes urbaines 15 750 kW 1 125 MWh/an

Sous-total éolien : 15 750 kW 1 125 MWh/an 0 0 kW 0 MWh/an
Biogaz
Valorisation des boues de STEP, 1 234 MWh/an
des huiles et des
FFOM
Sous-total biogaz : 1 0 kW 234 MWh/an 0 0 kW 0 MWh/an
Incinération déchets /
biomasse
CCIAG - 2020 12 393 MWh/an
Projet CRE 3 20 000 MWh/an

Sous-total incinération : 0 0 kW 32 393 MWh/an 0 0 kW 0 MWh/an
946 813 MWh/an 22 653 MWh/an

Tableau 31 : Bilan global des gisements nets identifiés sur le territoire



Le gisement net global sur l'existant représente un potentiel de 906 GWh/an (en
prenant en compte les projets de la CCIAG à l’horizon 2020), soit une quantité
d’énergie à peu près équivalente à la production des énergies renouvelables à fin
2007.

Les trois filières présentant le gisement le plus important sont la biomasse (en
production de chaleur), le photovoltaïque puis le bois énergie. Rappelons que les
gisements présentés tiennent compte des contraintes techniques et réglementaires,
mais pas des contraintes de type difficulté de mobilisation des maîtres d’ouvrage,
capacités financières des maîtres d’ouvrage, existence d’une filière forte permettant la
mise en place des installations (constructeurs, installateurs, marché fluide), etc. C’est
pour cette raison, et parce qu’il peut s’installer en théorie sur tous les bâtiments (sous
réserve de conditions d’ensoleillement et de réglementation patrimoniale) que le
photovoltaïque représente gisement si important.

Remarque : L’éolien, le biogaz, l’hydroélectricité et l’incinération de déchets sont
considérés dans le gisement « existant » et non « neuf » bien qu’il s’agisse de
nouvelles installations, car c’est un chiffre total et non un potentiel qui se répète
chaque année.

Le gisement net global dans le neuf est supérieur à 20 GWh/an ; « dans le neuf »
signifie que chaque année, un tel gisement peut être mis en place.
Les deux filières présentant les gisements les plus importants sur le neuf sont le bois
énergie et la géothermie très basse énergie.

5.3. REPARTITION DES GISEMENTS NETS GLOBAUX AUX
HORIZONS 2015 ET 2020
Avant de présenter les graphiques de la répartition des gisements nets totaux des
énergies renouvelables en 2015 et 2020, le graphique ci-après rappelle quelle était
cette même répartition à la fin 2007.

Les graphiques concernant les gisements nets en 2015 et 2020 reflètent une
agrégation de données, sans prendre en compte ce qu’il est réaliste d’envisager, ni
le fait qu’il peut plus intéressant de se lancer dans une filière ayant un gisement total
plus faible, mais facilement et rapidement mobilisable.



Photovoltaïque (y
compris site isolé)
503 MWh/an
0,06% Hydroélectricité;
425 694 MWh/an
Incinération -
chaleur 48%
128 030 MWh/an
14,54%

Biogaz - chaleur
0 MWh/an 0%
Eolien 0 MWh/an
0%
Géothermie
Bois énergie Incinération -
5 400 MWh/an
293 447 MWh/an électricité
0,61%
33,32% 27 607 MWh/an Biogaz - électricité;
3,13% 0 MWh/an 0%

Figure 10 : Répartition de la production d’énergie par les énergies renouvelables en 2007

Incinération -
chaleur Photovoltaïque
363 000 MWh/an 252 359 MWh/an
19,16% 13,32%
Biogaz - chaleur;
Hydroélectricité;
14 640 MWh/an
441 294 MWh/an
0,77%
23%

Géothermie
79 283 MWh/an Eolien
4,18% 1 125 MWh/an
Bois énergie 0,06%
620 277 MWh/an Solaire
thermique Biogaz -
32,7% Incinération -
électricité 7 883 MWh/an
4,5%
30 500 MWh/an 0,42%
1,6%

Figure 11 : Production potentielle en 2015 (gisements nets non pondérés)

Incinération - chaleur
Biogaz - chaleur 431 000 MWh/an Photovoltaïque; 269
14 640 MWh/an 21% 283 MWh/an 13%
1% Hydroélectricité
441 294 MWh/an
21%

Géothermie
97 714 MWh/an
5%

Eolien; 1 125; 0%
Bois énergie
689 337 MWh/an
Solaire thermique Incinération -
32%
5% 40 000 MWh/an Biogaz - électricité; 7
2% 883; 0%

Figure 12 : Production potentielle en 2020 (gisements nets non pondérés)



Les données des productions potentielles à différents horizons, présentées ci-dessus,
correspondent à toutes les installations existantes plus toutes celles qu’il est possible
de réaliser sur le territoire, en ayant exclu toutes celles qui ne peuvent l’être, compte
tenu des contraintes réglementaires, économiques, techniques et patrimoniales. Ce
sont des chiffres réalistes techniquement mais extrêmement ambitieux. En prenant
l’hypothèse que toutes les installations pourraient voir le jour, l’exercice consiste à
vérifier dans quelle proportion le territoire peut augmenter la part de production des
énergies renouvelables. Celle-ci passerait de 7,6 % à 18 % en 2020. Si la
consommation d’énergie est réduite de 20 % dans le même temps, ce taux serait de
22 %, permettant ainsi à la Métro de quasiment atteindre l’objectif fixé dans le cadre
du Grenelle de l’environnement.

5.3.1. INDICATEURS SUR LE CO2 EVITE
L’objectif est de préciser les hypothèses qui ont été prises et le mode de calcul adopté
afin de quantifier les rejets de CO2 évités par les filières énergies renouvelables.

Les rejets de CO2 évités pour les filières électriques tiennent compte des émissions
amonts engendrées par la production des installations industrielles.
Nous n’avons pas tenu compte de ces émissions amont dans le cadre des filières
thermiques étant donné le manque d’information et l’inexistence d’une étude ACV
(analyse en cycle de vie) pour ces filières.

LES FILIERES ELECTRIQUES
CO2 évité
Lorsqu’un kilowattheure électrique (kWhe) est produit par une installation d’énergie
renouvelable, le gain d’émissions CO2 réalisé dépend directement du moyen de
production qui aurait été employé pour satisfaire une demande ou une production
équivalente.

Figure 13 : Empilement des
moyens de production – source :
EDF R&D – Février 2008



Les énergies renouvelables entrent dans la catégorie des productions « obligatoires »
qui apparaissent en première place dans l’empilement des moyens de production.

« La sollicitation des moyens de production pour satisfaire la demande respecte un ordre
économique établi en fonction des coûts proportionnels de production de chaque
installation. Au plus bas de l’empilement se trouvent les productions dites fatales, parmi
lesquelles l’éolien et l’hydraulique au fil de l’eau. Suivent le nucléaire, puis le charbon et les
cycles combinés au gaz (CCG), et enfin le fioul et les turbines à combustion (TAC). Ainsi, à
chaque instant, un accroissement de la demande se traduira par la sollicitation du moyen de
production le moins cher disponible à la hausse. Inversement, une baisse de la demande est
compensée par la réduction de la puissance du moyen le plus cher démarré. Selon la
terminologie courante, c’est le moyen de production marginal. » (ADEME-RTE : note sur le
contenu en CO2 du kWh électrique).

Aussi, toute énergie renouvelable supplémentaire viendra en substitution des moyens
de production les plus chers que l’on trouve en haut de l’empilement. La valeur de
300 gCO2évités/kWhe a été retenue dans le cadre du Grenelle de l’environnement c’est
également la valeur que nous retiendrons.

Analyse en Cycle de Vie des filières énergies renouvelables électriques
Il s’agit ici de tenir compte des rejets de CO2 émis lors de la fabrication des
installations, et de les affecter aux kilowattheures produits pendant la durée de vie des
installations.
Ces valeurs sont fortement dépendantes du lieu de production des installations, aussi
les sources de données sur le sujet se basent sur un contenu moyen européen.

Filière Note Sources Emission de CO2
(gCO2/kWh)

Photovoltaïque 25 ans de production à E.A. Alsema, M.J. de
1 100 heures nominales/an Wild-Scholten, V.M.
Module polycristallin Fthenakis,
Environmental
40 gCO2/kWh
impacts of PV
electricity generation

Hydroélectricité 40 ans de production à EMISSIONS
5 500 heures nominales/an INDIRECTES DES GAZ 15 gCO2/kWh
Puissance de 150 kW A EFFET DE SERRE
DES CENTRALES «A
EMISSION ZERO»
Eolien Kris R. Voorspools, Els
Grand parc A. Brouwers, William
D. D’haeseleer 10 gCO2/kWh
1,5 MW – 3 000 heures
Katholieke Universiteit
Eolien urbain Leuven 25 gCO2/kWh
1 000 heures

Figure 14 : émissions de CO2 relatives à la construction des installations d’énergies
renouvelables et affectées à la production sur la durée de vie des installations

A noter que les données du Bilan carbone de l’ADEME indiquent pour leur part des
valeurs très similaires (7 gCO2/kWh pour les grands parcs éoliens avec une incertitude
de 50% et 55 gCO2/kWh pour le photovoltaïque avec une incertitude de 30%).



La combinaison des rejets de CO2/kWh émis pendant la durée de vie des installations
et de la valeur de 300 gCO2 évités entraine les valeurs suivantes :

Filière énergie renouvelable Rejets de CO2
électrique évités

Photovoltaïque 260 gCO2/kWh

Hydroélectrique 285 gCO2/kWh

Eolien
Grand éolien 290 gCO2/kWh
Eolien urbain 275 gCO2/kWh

Part renouvelable de l’incinération des 300 gCO2/kWh
ordures ménagères pour la production
d’électricité

Figure 15 : rejets de CO2 évités des installations d’énergies renouvelables électriques tenant
compte des émissions amonts

Les filières thermiques

CO2 évité
Pour l'eau chaude sanitaire, les valeurs nominales ont été prises pour les énergies
fossiles, la valeur de 40 gCO2/kWh a été retenue pour l'ECS électrique (note ADEME-
EDF sur le contenu CO2 du kWh par usage en France). Cette valeur de 40 gCO2/kWh a
été également reprise dans la méthode bilan carbone de l’ADEME.

Pour le calcul de la valeur moyenne des émissions de CO2 du chauffage, les valeurs
nominales ont été prises pour les énergies fossiles :
205 gCO2/kWh pour le gaz,
271 gCO2/kWh pour le fuel,
196 gCO2/kWh pour le réseau de chaleur (source CCIAG),
389 gCO2/kWh pour le charbon,
la valeur de 180 gCO2/kWhe a été retenue pour le chauffage électrique (note ADEME-
EDF sur le contenu CO2 du kWh par usage en France). Cette valeur de 180 gCO2/kWh
a été également reprise dans la méthode bilan carbone de l’ADEME et dans l’étude
d’impact du Grenelle de l’environnement.

La répartition des modes de chauffage de l’eau chaude sanitaire et des logements
nous indique les rejets de CO2/kWh en valeur moyenne pour les maisons et les
logements collectifs :



Chiffre du Répartition pour le Répartition pour l'ECS gCO2/kWh gCO2/kWh Contenu moyen du Contenu moyen de
chauffage sur la chauffage chauffage Ecs chauffage l'ECS
Métro en 2007 gCO2/kWh gCO2/kWh
Log. collectif Maison indiv Log. collectif Maison indiv Log. collectif Maison indiv Log. collectif Maison indiv
gaz 44% 37% 30% 36% 205 205 90,3 76,0 61,6 73,9
élec 27% 22% 40% 59% 180 40 48,6 39,6 16,0 23,6
fuel 11% 38% 0% 4% 271 271 29,8 103,1 0,0 10,9
bois 0,3% 1,0% 0% 0% 0 0 0,0 0,0 0,0 0,0
chauffage urbain 17% 1% 30% 1% 196 196 33,3 2,4 58,8 2,0
charbon 0,3% 1,2% 0% 0% 389 389 1,2 4,7 0,0 0,0
100% 100% 100% 100% on retient (gCO2/kWh) : 203 226 136 110

Analyse en Cycle de Vie des filières énergies renouvelables thermiques
Les valeurs des émissions amont (Analyse en Cycle de Vie) des installations d’énergies
renouvelables thermiques n’ont pas toutes été intégrées à l’analyse parce qu’il
n’existe pas de données fiables à ce sujet.

La production du combustible bois énergie mais surtout son transport et la fabrication
des équipements sont pris en compte dans l’analyse des rejets de CO2 évités.

La part renouvelable de la géothermie (soit environ 2/3 de ce qui est produit au total,
si l’on se base sur un COP de 3), prend la valeur moyenne du contenu du chauffage
(210 gCO2/kWh).

Les valeurs retenues pour les rejets de CO2 évités pour les filières thermiques sont
donc les suivantes :

Filière énergie renouvelable Rejets de CO2
thermique évités

Chauffe-eau solaire individuel 110 gCO2/kWh

Chauffe-eau solaire collectif 140 gCO2/kWh

Système solaire combiné 230 gCO2/kWh

Géothermie (part renouvelable) 210 gCO2/kWh

Bois énergie 150 gCO2/kWh

Part renouvelable de l’incinération des 210 gCO2/kWh
ordures ménagères pour la production
de chaleur

Figure 16 : Rejets de CO2 évités des installations d’énergies renouvelables thermiques sans
prise en compte des émissions amonts



5.3.2. INDICATEURS SUR LE COUT DU KILOGRAMME DE CO2 EVITE
Une étude du Ministère de l’Ecologie, de l’Energie, du Développement Durable et de
l’Aménagement du Territoire fournit des informations sur les coûts de la production
électrique des moyens de productions décentralisés4. Nous avons complété ces
données pour les filières thermiques et associés avec les données sur les rejets de CO2
évités nous pouvons estimer le coût du kilogramme de CO2 évité sur la durée de vie
des équipements.

Eolien urbain 2,55 2,80

centrale au sol habitat
Photovoltaïque 1,50 2,9

Solaire thermique 0,40 0,90

Bois énergie 0,60 0,70 Nombre d’€ investi pour chaque kgCO2 évité
pendant la durée de vie des équipements
Géothermie 0,35 0,60

grand parc petit éolien

Eolien 0,24 1,80

Hydroélectricité 0,07 0,40

0 0,5 1 1,5 2 2,5 3 3,5
€
Figure 17 : nombre d’euros investis pour chaque kgCO2 évités pendant la durée de vie des
installations

4
Synthèse publique de l’étude des coûts de référence de la production électrique - Ministère de
l'Écologie, de l’Énergie, du Développement durable et de l'Aménagement du territoire, DGEC,
23/12/2008



5.3.3. INDICATEURS SUR LES EMPLOIS CREES
Trois sources de documents ont été utilisées pour estimer les emplois créés pour la
fabrication et l’installation des équipements d’énergies renouvelables ainsi que pour la
production d’énergie (exploitation, maintenance, etc.).

Le premier document est une étude récente de l’ADEME de juillet 2008 sur les
marchés et emplois des énergies renouvelables et de l'efficacité énergétique5.
Le deuxième document est une étude sur l’évaluation des emplois dans la filière
biocombustibles6.
Le dernier document est une étude de 2001 sur les emplois des filières énergies
renouvelables du Renewable Energy Policy Project7.

Nbre d'emplois par filière
Filière Fabrication/installation Production énergie
(emploi/MW) (emploi/MWh)
CESI
SSC 0,0002 emploi/MWh
CESC 10,78 emploi/MW
Piscine
0,0065 emploi/m²
Capteurs sous vide
Chaudière ind bois 0,0002 emploi/MWh
3,74 emploi/MW
Chaudière collective 0,0009 emploi/MWh
Chaudière CCIAG 0,0006 emploi/MWh
Poêles, inserts 2,60 emploi/MW 0,0003 emploi/MWh
PAC maison 7,17 emploi/MW 0,0001 emploi/MWh
PAC habitat collectif
PV ind
PV Coll 30 emploi/MW
0,0003 emploi/MWh
PV isolé
0,0036 emploi/m²
PV industrie
Hydro moulins
20,00 emploi/MW 0,0006 emploi/MWh
Hydro autres
Grand éolien 7,78 emploi/MW 0,0001 emploi/MWh
Eolien urbain
Biogaz - chaleur 0,0001 emploi/MWh
5,88 emploi/MW
Biogaz - électricité 0,0001 emploi/MWh
Incinération - chaleur 0,0001 emploi/MWh
10,65 emploi/MW
Incinération - électricité 0,0001 emploi/MWh
Figure 18 : Emplois créés pour la fabrication/installation des équipements ainsi que lors du
fonctionnement des installations

5
« MARCHES, EMPLOIS ET ENJEU ENERGETIQUE DES ACTIVITES LIEES A l’EFFICACITE
ENERGETIQUE ET AUX ENERGIES RENOUVELABLES : SITUATION 2006-2007 – PERSPECTIVES
2012 » - ADEME juillet 2008
6
« Evaluation des emplois dans le filière biocombustibles – Avril 2007 » – Etude réalisée pour le
compte de l’ADEME par Algoé et Blézat Consulting
7
THE WORK THAT GOES INT RENEWABLE ENERGY By Virinder Singh with BBC Research and
Consulting and Jeffrey Fehrs - Renewable Energy Policy Project November 2001



6. GISEMENTS PLAUSIBLES A L’HORIZON 2020
La détermination des gisements nets par filière rend possible le choix d’objectifs
réalistes à atteindre sur le territoire, et permet ainsi aux décideurs d’agir afin de
mettre en place les moyens nécessaires pour parvenir à ces objectifs à travers une
politique adéquate.

L’exercice consiste à se fixer des objectifs pour chaque filière qui tiennent compte des
dynamiques déjà engagées, des réglementations thermiques actuelles et futures, du
nombre d’entreprises et d’artisans en mesure de réaliser les travaux, de l’attractivité
des installations auprès des maîtres d’ouvrage et des propriétaires, etc.

6.1. LES HYPOTHESES
Pour chaque filière, des objectifs ont été calculés en fonction principalement :
- pour les projets sur des bâtiments neufs : des objectifs annoncés dans le projet de
loi relatif à la mise en œuvre du Grenelle de l’Environnement,
- pour les projets sur des bâtiments existants : de l’importance actuelle de la filière et
de sa capacité à être démultipliée,
- pour les installations décentralisées : d’une prise en compte des projets importants
qui verront le jour grâce aux investissements des principaux fournisseurs d’énergie
(CCIAG, EDF, etc.).

6.1.1. L’IMPACT DE LA REGLEMENTATION THERMIQUE
Sur les bâtiments neufs
L’article 4 du projet de loi de programme relatif à la mise en œuvre du Grenelle de
l’environnement est rédigé ainsi :
« L’État se fixe comme objectifs que :
a) Toutes les constructions neuves faisant l’objet d’une demande de permis de construire
déposée à compter de la fin 2012 et, par anticipation à compter de fin 2010, s’il s’agit de
bâtiments publics et de bâtiments affectés au secteur tertiaire, présentent une consommation
d’énergie primaire inférieure à un seuil de 50 kilowattheures par mètre carré et par an en
moyenne, ce seuil étant modulé en fonction de la localisation, des caractéristiques, de
l’usage et des émissions de gaz à effet de serre des bâtiments ;
b) Toutes les constructions neuves faisant l’objet d’une demande de permis de construire
déposée à compter de la fin 2020 présentent, sauf exception, une consommation d’énergie
primaire inférieure à la quantité d’énergie qu’ils produiront à partir de sources renouvelables ;
[…]. »

Dès lors, on peut considérer que les bâtiments qui rentrent dans le champ
d’application du paragraphe a) ne nécessiteront que de faibles besoins de chauffage
et ceux rentrant dans le cadre du paragraphe b) auront des besoins de chauffage
presque nuls et possèderont des installations fonctionnant aux énergies renouvelables
obligatoirement (sauf exception).

C’est selon ces considérations qu’ont été choisis les objectifs appliqués aux bâtiments
neufs.



Sur les bâtiments existants
L’article 5 du projet de loi de programme relatif à la mise en œuvre du Grenelle de
l’environnement est rédigé ainsi :
« L’État se fixe comme objectif de réduire les consommations d’énergie du parc des
bâtiments existants d’au moins 38 % d’ici à 2020. À cette fin, l’État se fixe comme
objectif la rénovation complète de 400 000 logements chaque année à compter de
2013. »
II. – L’État se fixe comme objectif la rénovation de l’ensemble du parc de logements
sociaux. Pour commencer, dès avant 2020, les travaux sur les 800 000 logements
sociaux dont la consommation annuelle d’énergie est supérieure à 230 kilowattheures
d’énergie primaire par mètre carré ramèneront leur consommation annuelle d’énergie
à des valeurs inférieures à 150 kilowattheures d’énergie primaire par mètre carré. Ces
travaux concernent en particulier 180 000 logements sociaux situés dans des zones
définies par l’article 6 de la loi n° 2003-710 du 1er août 2003 d’orientation et de
programmation pour la ville et la rénovation urbaine.
Une fois les objectifs en 2020 (ou 2012) fixés, la progression du taux d’équipements
des nouveaux bâtiments chaque année a été calculée de manière linéaire entre cet
objectif et la situation actuelle.

Le choix des objectifs a été réalisé en fonction du nombre d’installations réalisées en
2007 (état actuel de la filière) et de l’impact de l’augmentation de la filière des
installations sur l’existant a sur la filière globale (neuf + existant).

Par exemple, puisque la filière chaudière bois dans les maisons neuves va devenir
quasiment nulle après 2012, la filière chaudière bois dans les maisons existantes peut
augmenter d’autant sans pour autant que la filière dans son ensemble ne soit
affectée.

La seule filière pour laquelle la raisonnement tenu est différent est celle des
installations solaires pour le chauffage de l’eau des bassins des piscines. Pour cette
filière, un objectif d’équipement de 75% des piscines a été retenu.



6.1.2. LA FILIERE SOLAIRE THERMIQUE
La filière solaire thermique devrait se développer fortement à
l’avenir sur les bâtiments neufs. En effet, la réglementation
thermique imposant des valeurs de consommation au m²
(chauffage et eau chaude sanitaire) de plus en plus contraignante8,
le recours au solaire thermique permet un gain important sur le
bilan global et sera même obligatoire si l’on souhaite atteindre la
valeur de 15kWhef/m².an.

Seules les installations de type système solaire combiné9, avec une surface très
importante, de l’ordre de 20 m² pour une maison, ne devraient plus voir le jour sur les
maisons neuves puisque celles-ci n’auront plus vraiment besoin de chauffage (la
surface devra en tout cas fortement baisser pour arriver à couvrir des besoins de
chaleur plus faibles).

Dans l’existant, il faut profiter de la rénovation des systèmes de chauffage
(changement d’une chaudière ou d’un cumulus électrique) qui interviennent
systématiquement au bout d’une quinzaine d’années pour installer des capteurs
solaires thermiques pour la production d’eau chaude sanitaire.

nb total en nb/an sur % du gisement % du % du Nb total sur
nb total fin S totale 2007
2007 l'existant sur l'existant gisement en gisement en le neuf en
2007 (m²)
seulement jusqu'en 2020 en 2020 2014 2020 2020
CESI 299 1 380 90 240 15% 42% 61% 1612
SSC 34 646 10 19 10% 8% 5% 48
CESC dans l'habitat collectif 58 2 821 27 19 40% 57% 54% 175
CESC hors habitat 6 88 3 23 30% 62% 74% 573
Piscines 0 0 0 80%
Industrie 8 359 6 14 30% 48% 48% 45

Représente le nombre d’installations à
réaliser chaque année jusqu’en 2020

Représente le pourcentage d’équipement sur le
parc existant de 2007 à fin 2020.

Représente le pourcentage global du gisement équipé fin 2014 et fin 2020.
Le gisement étant les cibles que l’on peut équiper (après application des
contraintes) et non pas le total de ce qui se construit chaque année.

Représente le nombre d’installations total
réalisé sur le neuf à fin 2020.

8
50kWhep/m².an pour le label BBC puis 15kWhef/m².an pour le label passif
9
Les systèmes solaires combinés sont installés sur les maisons pour la production du chauffage et de
l’eau chaude sanitaire



Solaire thermique neuf : 2007 2014 2020
Nature Cible_par_an m²/nb Ratio_equipe Ratio_equipe Ratio_equipe
_neuf _2007 _2014 _2020
CESI 207 4,6 0,13 0,60 1,00
SSC 84 19 0,10 0,04 0,00
CESC dans l'habitat collectif 27 49 0,50 0,50 0,50
CESC hors habitat 60 15 0,03 0,83 0,90
Haute température pour l'ind 8 45 0,39 0,45 0,50

Nature Nb instal. Nb instal. Nb instal.
2007 2014 2020
CESI 27 124 207
SSC 8 4 0
CESC dans l'habitat collectif 14 13 13
CESC hors habitat 2 50 54
Haute température pour l'industrie 3 3 4

Solaire thermique existant : 2007 2014 2020
Nature Gisemt_total m²/nb Ratio_equip_ Ratio_equip_ Ratio_equip_
Taux annuel
_existant tot_2007 tot_2014 tot_2020
CESI 20 765 4,6 0,01 0,04 0,15 23%
SSC 2 411 19 0,01 0,04 0,10 16%
CESC dans l'habitat collectif 601 49 0,10 0,21 0,40 12%
CESC hors habitat 1 000 15 0,01 0,05 0,30 35%
Piscine 29 105 0,21 0,43 0,80 11%
Entreprise / industrie 591 45 0,01 0,07 0,30 27%

Nature Nb instal tot Nb instal. tot. Nb instal. tot.
2007 2014 2020
CESI 209 896 3115
SSC 7 98 241
CESC dans l'habitat collectif 29 125 241
CESC hors habitat 2 49 300
Piscine 0 12 23
Entreprise / industrie 4 42 177

6.1.3. LA FILIERE BOIS ENERGIE
La filière bois énergie a un avenir certain sur l’habitat existant. L’enjeu
est le remplacement de l’ensemble des poêles et inserts existants
(voir de favoriser l’installation d’inserts dans les cheminées qui n’en
sont pas équipées.) par des appareils beaucoup plus performant et
moins polluant.

Sur les habitations neuves, les chaudières automatiques au bois et les poêles à
granulés devraient continuer leur progression jusqu’en 2012~2015, puis une forte
chute de la vente de ces équipements est probable au vu des réglementations
thermiques contraignantes qui ne justifieront plus l’achat de tels équipements.

Sur les bâtiments publics, les perspectives de petits réseaux de chaleur bois sont
plausibles sur le territoire (en dehors des zones fortement urbanisées) et là où le
réseau de chaleur et de gaz est inexistant.
La mise en place d’une chaudière automatique au bois et parfaitement envisageable
sur un immeuble collectif neuf, même si ce dernier est très bien isolé. Au contraire,
cela permet de concilier une sobriété énergétique avec une petite installation bois



énergie qui nécessite de fait un investissement moins important et moins de rotations
pour l’approvisionnement du combustible. Couplé cette installation bois énergie avec
une installation solaire thermique permet d’être très performant sur le plan
énergétique et environnemental.

nb total en P totale 2007
2007 (kW)
Maison - chaudière 66 1 462 18 6 4% 25% 15% 103
Installation collective 8 1 686 5 22% 31% 194
Maison - poêle/insert 13 088 130 878 131 1007 100% 60% 47% 906

Bois énergie neuf : 2007 2014 2020
Nature Cible_par_an kW/nb Ratio_equipe Ratio_equipe Ratio_equipe
_neuf _2007 _2014 _2020
Maison - chaudière 58 22 0,23 0,1 0
Installation collective 49 211 0,08 0,30 0,50
Maison - poêle/insert 163 10 0,56 0,50 0,20

2007 2014 2020
Maison - chaudière 14 5 0
Installation collective 4 15 25
Maison - poêle/insert 92 81 33

Bois énergie existant : 2007 2014 2020
Nature Gisemt_total kW/nb Ratio_equip_ Ratio_equip_ Ratio_equip_
Taux annuel
Maison - chaudière 1 839 22 0,009 0,02 0,04 12%
Maison - poêle/insert 13 088 10 0,300 0,57 1,00 10%

2007 2014 2020
Maison - chaudière 17 37 74
Maison - poêle/insert 3 926 7508 13 088

6.1.4. LA FILIERE GEOTHERMIE
La nappe sur le territoire est finalement très peu exploitée. Il y a un
potentiel important pour des installations géothermiques sur nappe
pour les bâtiments collectifs.
Cette filière peut intervenir avantageusement en ville (alors que le
bois énergie n’a pas sa place) sur les bâtiments collectifs et de
bureau.

Sur les habitations neuves, les installations de capteurs
horizontaux devraient continuer leur progression jusqu’en
2012~2015, puis une forte chute de la vente de ces
équipements est probable au vu des réglementations
thermiques contraignantes qui ne justifieront plus l’achat de
tels équipements.



Sur les habitations existantes, les installations de
capteurs horizontaux permettent aux usagers du fuel, du
gaz propane et aux très anciennes installations de pompe
à chaleur air/eau de migrer sur une solution plus
économe tout en conservant le réseau hydraulique
existant (il faudra toutefois changer les émetteurs de
chaleur).

nb total en P totale 2007
2007 (kW)
Maison existante - vertical 75 1 100 19 58 20%
Maison neuve - horizontal 225 3 300 56 66% 42% 470
Habitat collectif - sur nappe 20 1 003 5 10% 26% 196

PAC neuf : 2007 2014 2020
Nature Cible_par_an kW/nb Ratio_equipe Ratio_equipe Ratio_equipe
_neuf _2007 _2014 _2020
Maison neuve - horizontal 97 15 0,58 0,3 0
Habitat collectif - sur nappe 59 50 0,08 0,25 0,40

2007 2014 2020
Maison neuve - horizontal 56 33 0
Habitat collectif - sur nappe 5 15 24

PAC existant : 2007 2014 2020
Nature Gisemt_total kW/nb Ratio_equip_ Ratio_equip_ Ratio_equip_
Taux annuel
Maison existante - vertical 3 784 15 0,020 0,07 0,20 19%

2007 2014 2020
Maison existante - vertical 75 757

6.1.5. LA FILIERE PHOTOVOLTAÏQUE
L’énergie photovoltaïque connaît un succès sans précédent, les
tarifs d’achat, le crédit d’impôt pour les particuliers ont permis un
développement fulgurant de cette technologie.

Cette filière se développe aujourd’hui sur une logique de rentabilité des installations.
La production n’ayant aucun lien avec les consommations des bâtiments sur lesquels
elle prend place, la seule limite devient la place disponible pour installer les capteurs
photovoltaïques.

Cette logique purement financière n’engage que très rarement le maître d’ouvrage sur
une approche de sobriété énergétique. Aussi, l’enjeu tient à maximiser la production
sur le territoire sans pour autant engager les maîtres d’ouvrages publics et privés à
prioriser ces installations au détriment de l’isolation des bâtiments et de la
performance des systèmes de chauffage.



Pour cela il est souhaitable d’axer fortement le développement de cette technologie
sur les grandes surfaces de bâtiments de logistique, industrielles et les grandes
surfaces (y compris pour les combrières de parking).

Sur les habitations neuves à l’horizon 2012~2015, il faudra systématiquement
installer ces équipements dès lors que l’habitation bénéficiera d’une isolation
renforcée. D’une part, cela permettra de gagner des points sur la valeur à atteindre en
terme de consommation au m² (la production photovoltaïque vient en déduction des
besoins de chaleur), d’autre part cela permettra de tendre petit à petit vers des
bâtiments à énergie positive.

nb total en P total 2007
2007 (kWc)
PV ind 65 126 32 81 5% 35% 56% 1506
PV coll 19 330
dont habitat collectif 8 86 5 10 2% 32% 51% 548
dont installations collectives 8 130 3 2 20% 17% 51% 362
dont industrie 3 114 1 1 1% 32% 55% 231
PV isolé 1 1,4 0

Photovoltaïque neuf 2007 2014 2020
Nature Cible_par_an kWc/nb Ratio_equipe Ratio_equipe Ratio_equipe
_neuf _2007 _2014 _2020
Maison 207 1,9 0,05 0,56 1,00
Logements 83 10,8 0,05 0,51 0,90
Bâtiment collectif 55 16,3 0,04 0,50 0,90
Bâtiment industriel 32 38,0 0,02 0,55 1,00

2007 2014 2020
Maison 10 116 207
Logements 4 42 75
Bâtiment collectif 2 28 50
Bâtiment industriel 1 18 32

Photovoltaïque existant 2007 2014 2020
Nature Gisemt_total kWc/nb Ratio_equip_ Ratio_equip_ Ratio_equip_
Taux annuel
Maison 20 982 1,9 0,00 0,01 0,05 27%
Logements 6 501 10,8 0,00 0,01 0,02 24%
Bâtiment collectif 117 16,3 0,07 0,12 0,20 9%
Bâtiment industriel 1 478 38,0 0,00 0,00 0,01 13%

Nature Nb instal tot Nb instal. tot. Nb. Instal. tot
2007 2014 2020
Maison 46 247 1049
Logements 2 36 130
Bâtiment collectif 2 14 23
Bâtiment industriel 1 7 15



6.1.6. LA FILIERE HYDROELECTRIQUE
Un nouveau projet de centrale hydroélectrique sur la commune
d’Echirolles est prévu à l’horizon 2012. Ce projet permettrait une
production supplémentaire de 15 000MWh/an.

Nous n’avons pas intégré les augmentations de production du à l’amélioration des
rendements des équipements qui seront éventuellement changés lors du
renouvellement de certaines concessions. Nous n’avons pas voulu être optimiste sur
ces augmentations de rendement qui seront peut-être effacées par la baisse des
débits des cours d’eau.

6.1.7. LA PART RENOUVELABLE DE L’INCINERATION DES DECHETS
Nous avons tenu compte de l’augmentation de la part du bois
énergie dans l’alimentation des centrales. Soit +6% en 2014 et de
nouveau +6% en 2020.
Par ailleurs un projet de cogénération biomasse dans le cadre des
appels d’offres de la CRE devrait voir le jour sur le territoire pour
une production de 20 000 MWhélec/an et 20 000 MWhtherm/an.

6.1.8. LA FILIERE BIOGAZ
Une étude est en cours sur une unité de méthanisation des boues
de station d’épuration.
Cette unité permettrait de produire un gaz qui sera ensuite valorisé
en chaleur et en électricité.

6.2. TABLEAU RECAPITULATIF GENERAL
Le tableau présenté ci-après est une version de l’outil modifiable d’aide à la décision
fourni en accompagnement de ce rapport (classeur Excel). Il permet de jouer sur les
objectifs que l’on souhaite atteindre par filière et de vérifier quel est l’impact de ces
objectifs, notamment vis-à-vis des engagements nationaux à l’horizon 2015 ou 2020.

Il est ici présenté à l’horizon 2020 (il existe aussi à l’horizon 2015) avec les objectifs
déterminés ci-dessus pour toutes les filières.


Proposition d'un objectif Réalisation à Réalisation Réalisations Production t CO 2 évité /an
2020 en % du gisement identifié
fin entre par an entre totale en en
2007 2007 2007 2007 2020 2020
SUR L'EXISTANT SUR LE NEUF (réalisation par an) 2020 2020

nb nb
% MWh/an % MWh/an MWh/an MWh/an nb/an MWh/an t CO2
d'inst. d'inst.
Solaire thermique
CESI 15% 3 115 5 607 MWh/an 61% 126 227 MWh/an 8 557 366 941
SSC 10% 241 1 447 MWh/an 5% 4 26 MWh/an 1 783 23 410
CESC dans l'habitat collectif 40% 241 5 412 MWh/an 54% 14 326 MWh/an 9 652 33 1 351
CESC hors habitat 30% 300 2 250 MWh/an 74% 44 324 MWh/an 6 463 67 905
Chauffage de l'eau des piscines 80% 23 730 MWh/an 730 2 102
Entreprises et industries 30% 177 48% 4 138 MWh/an 1 799 17 252

Sous-total solaire thermique : 4 097 15 445 MWh/an 193 1 041 MWh/an 2 455 28 984 508 31 438 4 313
Bois énergie - Chaudière automatique
Maison individuelle 4% 74 1 942 MWh/an 15% 9 236 MWh/an 5 011 15 752
Installations collectives 31% 3 355 MWh/an 43 618 0 6 543
Autres gros projets (Giant, Campus, etc.) 100% 50 000 MWh/an 100% 50 000 0 7 500
Production de chaleur

Ss-total bois énergie - chaudière automatique : 74 51 942 MWh/an 3 591 MWh/an 179 447 98 629 6 278 076 41 711
Inserts et Poêles performants
Maison individuelle 100% 13 088 82 453 MWh/an 47% 77 484 MWh/an 88 741 1 084 13 311

Sous-total bois énergie - inserts et poêles : 13 088 82 453 MWh/an 76,775 484 MWh/an 114 000 88 741 1 084 202 741 30 411
Géothermie - PAC
Maison existante - vertical 20% 757 8 879 MWh/an 8 879 58 1 865
Maison neuve - horizontal 42% 40 475 MWh/an 6 174 40 1 297
Habitat collectif - sur nappe 26% 15 666 MWh/an 8 652 15 1 817

Sous-total géothermie PAC : 757 8 879 MWh/an 56 1 140 MWh/an 5 400 23 705 114 29 105 4 978
Biogaz - Production de chaleur
Valorisation des boues de STEP, des 100% 1 434 MWh/an 434 0,08 91
huiles et des FFOM

Sous-total biogaz : 1 434 MWh/an 0 0 MWh/an 0 434 0,08 434 91
Incinération déchets / biomasse
CCIAG - Estimation en 2020 2 291 971 MWh/an 291 971 0,15 61 314
Nouvelle(s) unité(s) de production 100% 11 000 MWh/an 11 000 0 2 310
Projet CRE3 1 20 000 MWh/an 20 000 0 4 200

Sous-total incinération : 3 322 971 MWh/an 0 0 MWh/an 128 030 322 971 0,23 451 000 67 824
TOTAL THERMIQUE (MWh/an)
Production thermique (MWh/an) 992 793
équivalent tep/an 85 380
rejet de CO2 évité (tCO2/an) 149 328



Proposition d'un objectif Réalisation à Réalisation Réalisations Production t CO 2 évité /an
2020 en % du gisement identifié
fin entre par an entre totale en en
2007 2007 2007 2007 2020 2020
SUR L'EXISTANT SUR LE NEUF (réalisation par an) 2020 2020
nb nb
% MWh/an % MWh/an MWh/an MWh/an nb/an MWh/an t CO2
d'inst. d'inst.
Photovoltaïque
Maison individuelle 5% 1 049 2 193 MWh/an 56% 117 244 MWh/an 5 361 197 1 394
Habitat collectif 2% 130 1 901 MWh/an 51% 42 610 MWh/an 9 832 53 2 556
Installations collectives 20% 23 1 876 MWh/an 51% 0 376 MWh/an 6 763 2 1 758
Industrie 1% 15 663 MWh/an 55% 19 558 MWh/an 7 915 20 2 058
Grande centrale 100% 10 200 MWh/an 10 200 0

Sous-total solaire photovoltaïque : 1 217 16 832 MWh/an 178 1 788 MWh/an 503 40 071 271 40 574 7 897
Hydroélectricité
Anciens moulins 100% 0 0 MWh/an 0 0 0
Microcentrale des Mousses 100% 1 600 MWh/an 600 0,08 171
Production d'électricité

Turbinage des eaux usées 100% 0 0 MWh/an 0 0 0
Centrale Echirolles 100% 1 15 000 MWh/an 15 000 0,08
Sous-total hydroélectricité : 2 15 600 MWh/an 0 0 MWh/an 425 694 15 600 0,2 441 294 121 494
Eolien
Parc éolien (nb de machines) 100% 0 0 MWh/an 0 0 0
éoliennes urbaines 100% 15 1 125 MWh/an 1 125 1,2 309

Sous-total éolien : 15 1 125 MWh/an 0 0 MWh/an 0 1 125 1,2 1 125 309
Biogaz - Production d'électricité
Valorisation des boues de STEP, des 100% 1 234 MWh/an 234 0,08 70
huiles et des FFOM

Sous-total biogaz : 1 234 MWh/an 0 0 MWh/an 0 234 0,08 234 70
Incinération des déchets
organiques
CCIAG - Estimation en 2020 2 12 393 MWh/an 12 393 0,15 3 718
Projet CRE3 1 20 000 MWh/an 20 000 0,08 6 000

Sous-total incinération : 3 32 393 MWh/an 0 0 MWh/an 27 607 32 393 0,23 60 000 8 282
TOTAL ELECTRIQUE (MWh/an)
Production électrique (MWh/an) 543 226
équivalent tep/an 46 717
rejet de CO2 évité (tCO2/an) 138 052
TOTAL TOUTES ENERGIES RENOUVELABLES MWh/an : 883 134 652 885 1 984 1 536 020 287 380



La colonne « réalisation à fin 2007 » reprend les chiffres présentés lors du bilan des
énergies renouvelables.

Les installations envisagées sur l'existant pourront être réalisées sur treize ans
(période fin 2007 – fin 2020)10. Les réalisations envisagées sur les constructions
neuves se répètent chaque année.
Ainsi, pour les CESI, 126 installations sont réalisées par an pendant 13 ans (période
2007 – 2020) sur les habitations neuves et 3 115 installations sont également
réalisées sur l’existant sur cette même période ; la production atteinte est alors
indiquée dans la colonne « réalisation entre 2007 et 2020 » :
8 557 MWh/an = 5 607 MWh/anexistant + 227 MWh/anneuf x 13 ans (aux arrondis près)

La colonne « Production totale en 2020 » présente la production totale d’énergie à
partir des installations énergies renouvelables à la fin de l’année 2020 : sont
additionnées les productions d’énergie à partir des installations existantes et de celles
à réaliser (gisements nets).

Cet outil, dont le tableau à l’horizon 2020 est présenté ci-dessus, est très intéressant
puisqu’il permet de caler les objectifs choisis de manière réaliste, de les comparer aux
objectifs nationaux ou européens, et de connaître leurs impacts en terme de
production d’énergie d’origine renouvelable, d’émission de CO2 évitée et d’emplois
créés. À partir de ces données peut être définie une politique de développement des
énergies renouvelables.

Remarque : Cet outil a été réalisé à fin 2007 alors que nous sommes aujourd’hui début
2009. Les prochaines installations se feront donc en 2009 et non en 2008 comme
indiqué dans le tableau. Cependant, le bilan a été réalisé à fin 2007, et on peut penser
que les installations qui se sont faites entre fin 2007 et début 2009 comblent, du
moins en partie, celles qui sont comptabilisées dans le tableau pour cette période.
D’autre part, la date de départ (ici 2007) peut être recalée dans l’outil comme
souhaité.

Les objectifs plausibles déterminés par filière donnent les résultats suivants :

% ATTEINTS 2020
Objectif GRENELLE - 23% d'EnR 13,9%
sur la conso totale

Couverture des consos d'électricité 25,0%
par les EnRs électriques

Couverture des consos de chaleur 15,3%
par les EnRs thermiques
hors bois de chauffage 12,2%

Couverture des consos totales par les 16,6%
EnR si les consos diminuent de 20%

Rejets de CO2 évités entre 2007 - 2020 (tonnes) 85 256

10
Puisque nous sommes aujourd’hui début 2009, la période court plutôt sur 12 ans.



La simulation concernant des objectifs réalistes par filière aboutit à la couverture par
les énergies renouvelables d’environ 13,5% de la consommation totale d’énergie sur
l’agglomération, couverture qui passe à 16,8% si cette même consommation
d’énergie baisse de 20 % dans le même temps. L’objectif de 23 % adopté lors du
Grenelle pour la France ne serait alors pas atteint à l’échelle de l’agglomération de
Grenoble.



CONCLUSION

Les gisements nets les plus importants concernent les filières biomasse, bois
énergie, puis solaire thermique, géothermie très basse énergie et
photovoltaïque. Le biogaz mériterait d’être étudié pour en préciser la
faisabilité, une étude de faisabilité est en cours. L’hydroélectricité est déjà très
bien exploitée sur le territoire et l’éolien ne devrait se développer que
LES DIFFERENTS GISEMENTS

marginalement dans les 10 ans qui viennent, à condition de miser notamment
sur de nouvelles technologies comme le petit éolien en milieu urbain.

D’une manière générale, le territoire possède des atouts importants pour le
développement des énergies renouvelables. Cet avantage lui confère la
possibilité d’un développement raisonné de toutes les filières sur les différents
bâtiments et équipements publics pour tous les secteurs (habitat, tertiaire et
industrie). Ce développement raisonné pourrait intégrer la notion de
« Performances Globales » comme moteur de développement à l’échelle du
territoire. Il s’agit là de proposer un développement ciblé des différentes
énergies renouvelables qui tient compte de la performance énergétique, des
rejets de CO2 évités, de l’intérêt économique et du développement local en
fonction des sites d’implantation. Cette approche fait appel à la concertation
locale et à l’implication des acteurs du territoire.

Les gisements nets totaux représentent sur la période fin 2007-2020
1 200 GWh, soit 1,4 fois la production des énergies renouvelables fin 2007 et
une production totale d’énergie renouvelable de plus de 2 000 GWh en 2020.,
L’agglomération grenobloise peut donc multiplier au maximum par 2,4 fois sa
production d’énergies renouvelables d’ici 2020 ; en se proposant d’atteindre un
objectif plausible pour chaque filière, la production actuelle d’énergies
renouvelables pourrait plutôt être multipliée par 1,7.
OBJECTIFS

L’objectif de 23 % d’énergies renouvelables fixé dans le cadre du Grenelle de
l’Environnement de 2007 comme objectif pour la France semble difficilement
atteignable à l’échelle de l’agglomération même si d’une part des projets
d’envergure dans le collectif (chaufferies biomasse par exemple) et dans
l’industrie (centrales photovoltaïques par exemple) voient le jour, et d’autre
part une politique de réduction des consommations d’énergies ambitieuse soit
menée sur le territoire ; il faudrait que tous les gisements identifiés soient
exploités, et que les consommations d’énergie connaissent simultanément une
baisse de 20 %.



Cette approche novatrice sur la détermination des gisements nets permet de
mettre en lumière les potentialités réelles, techniquement réalisables et
économiquement viables pour toutes les filières énergies renouvelables.
POLITIQUE ENERGETIQUE

En effet, à partir des gisements nets (qui restent théoriques) identifiés par
filières et par type d'installations, il est ensuite possible de déterminer un
gisement plausible au regard de la dynamique économique, des
réglementations futures et des politiques publiques qui seront menées sur le
territoire.
Les gisements plausibles permettraient de couvrir 14% des consommations
par les énergies renouvelables en 2020 et d’éviter l’émission de plus de
85 000 tonnes de CO2 par an.

À partir de cet exercice, les décideurs peuvent ainsi se positionner sur des
scénarios réalistes et atteignables dans le cadre d'une politique volontariste sur
les énergies renouvelables.


Rapport 3 metro v2

Contenu connexe

Similaire à Rapport 3 metro v2

Rapport 3 metro v2
