Ce document traite de l'évolution des réseaux de stockage, mettant en lumière les limites du stockage traditionnel, notamment en matière de fiabilité et de performances. Il explore les composants modernes d'un réseau de stockage, tels que les contrôleurs et les bus de données, et discute des différences entre SAN et NAS. En conclusion, il souligne l'importance du stockage intelligent et de la scalabilité dans le cadre des réseaux de stockage contemporains.

1. Réseaux de stockageAntoine Benkemoun – Barcamp UNG Novembre 2009

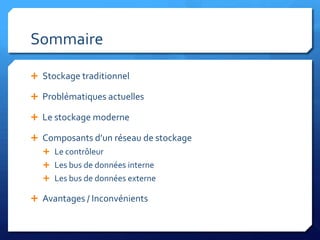

2. SommaireStockage traditionnelProblématiques actuellesLe stockage moderneComposants d’un réseau de stockageLe contrôleurLes bus de données interneLes bus de données externeAvantages / Inconvénients

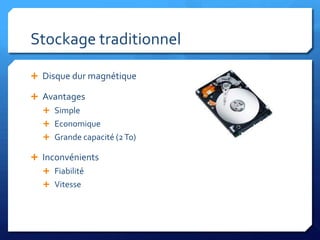

3. Stockage traditionnelDisque dur magnétiqueAvantagesSimpleEconomiqueGrande capacité (2 To)InconvénientsFiabilitéVitesse

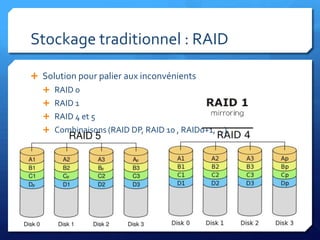

4. Stockage traditionnel : RAIDSolution pour palier aux inconvénientsRAID 0RAID 1RAID 4 et 5Combinaisons (RAID DP, RAID 10 , RAID0+1, …)

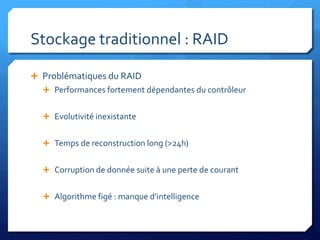

5. Stockage traditionnel : RAIDProblématiques du RAIDPerformances fortement dépendantes du contrôleurEvolutivité inexistanteTemps de reconstruction long (>24h)Corruption de donnée suite à une perte de courantAlgorithme figé : manque d’intelligence

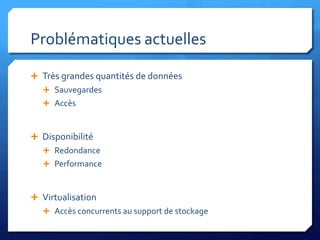

6. Problématiques actuellesTrès grandes quantités de donnéesSauvegardesAccèsDisponibilitéRedondancePerformanceVirtualisationAccès concurrents au support de stockage

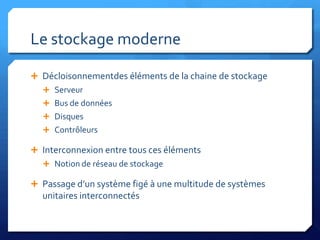

7. Le stockage moderneDécloisonnementdes éléments de la chaine de stockageServeurBus de donnéesDisquesContrôleursInterconnexion entre tous ces élémentsNotion de réseau de stockagePassage d’un système figé à une multitude de systèmes unitaires interconnectés

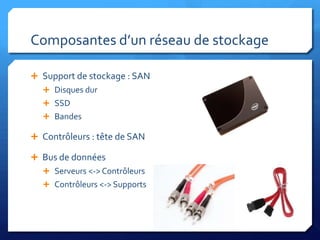

8. Composantes d’un réseau de stockageSupport de stockage : SANDisques durSSDBandesContrôleurs : tête de SANBus de donnéesServeurs <-> ContrôleursContrôleurs <-> Supports

9. Schéma global réseau de stockage

10. Le “SAN”Contrôleur + Supports de stockage

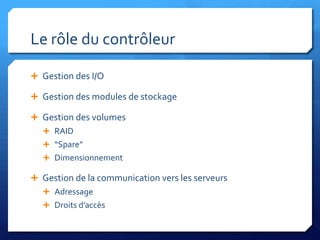

11. Le rôle du contrôleurGestion des I/OGestion des modules de stockageGestion des volumesRAID“Spare”DimensionnementGestion de la communication vers les serveursAdressageDroits d’accès

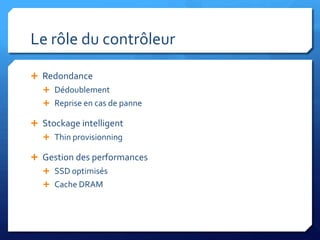

12. Le rôle du contrôleurRedondanceDédoublementReprise en cas de panneStockage intelligentThin provisionningGestion des performancesSSD optimisésCache DRAM

13. Les bus de données internesBus standardsSCSIS-ATASASFibreChannelPropriétésCourtes distancesTaux d’erreurs faibles

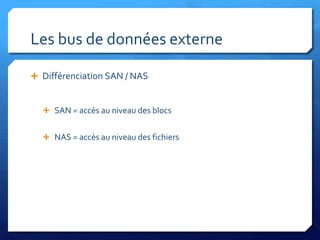

14. Les bus de données externeDifférenciation SAN / NASSAN = accès au niveau des blocsNAS = accès au niveau des fichiers

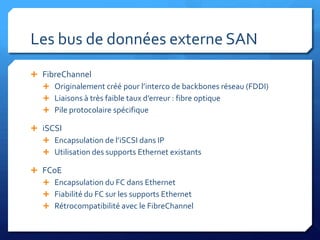

15. Les bus de données externe SANFibreChannelOriginalement créé pour l’interco de backbones réseau (FDDI)Liaisons à très faible taux d’erreur : fibre optiquePile protocolaire spécifiqueiSCSIEncapsulation de l’iSCSI dans IPUtilisation des supports Ethernet existantsFCoEEncapsulation du FC dans EthernetFiabilité du FC sur les supports EthernetRétrocompatibilité avec le FibreChannel

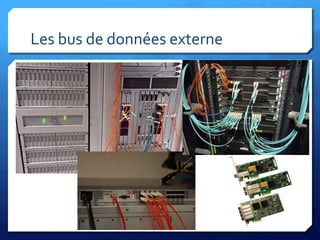

16. Les bus de données externe

17. Les bus de données NASProtocoles applicatifs par-dessus une pile TCP/IP standardNFSProtocole UnixSMB / CIFSProtocole WindowsPartage d’imprimantes

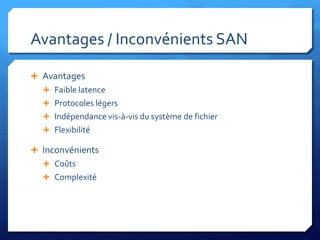

18. Avantages / Inconvénients SANAvantagesFaible latenceProtocoles légersIndépendance vis-à-vis du système de fichierFlexibilitéInconvénientsCoûtsComplexité

19. Avantages / Inconvénients NASAvantagesSimplicitéCompatibilité largeProtocoles lourdsCoûtsInconvénientsPerformanceManque de flexibilitéLatence (TCP / Ethernet)

20. ConclusionRéseaux de stockage, (r)évolution du stockage classiqueStockage « intelligent »Scalabilité du stockage à la manière d’un réseau classique
