La présentation de ma soutenance de pfe. Titre : Bus de médiation de services: modèle de corrélation d’événements à base de règles.

1. Projet de Fin d’Études Pour l’obtention du Master de Recherche en Génie Informatique Sujet Bus de médiation de services:modèle de corrélation d’événements à base de règles Membres du jury : Pr. Ilham Berrada, (Présidente) Pr. OunsaRoudiès, (Examinateur) Pr. Salah Baïna, (Examinateur) Pr. Karim Baïna, (Encadrant) Soutenu par : Hamid Barakat Sous la direction de : Pr. Karim Baïna

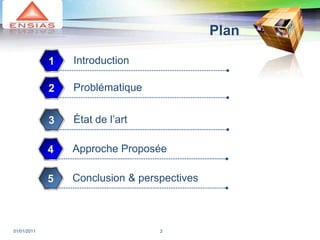

2. Plan Introduction 1 2 Problématique 2 État de l’art 3 Approche Proposée 4 Conclusion & perspectives 5 02/01/2011 2

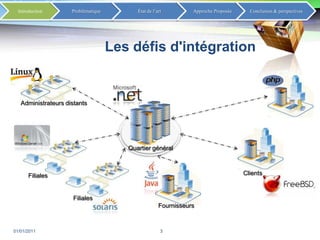

3. Les défis d'intégration 02/01/2011 3 Administrateurs distants Quartier général Clients Filiales Filiales Fournisseurs

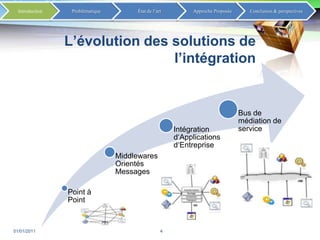

4. L’évolution des solutions de l’intégration 02/01/2011 4

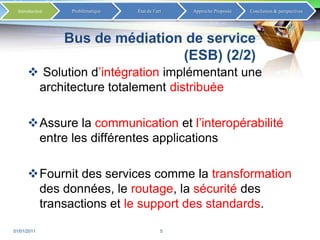

5. Bus de médiation de service(ESB) (2/2) Solution d’intégration implémentant une architecture totalement distribuée Assure la communication et l’interopérabilité entre les différentes applications Fournit des services comme la transformation des données, le routage, la sécurité des transactions et le support des standards. 02/01/2011 5

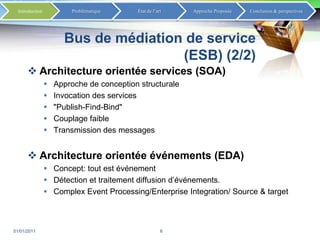

6. Bus de médiation de service(ESB) (2/2) Architecture orientée services (SOA) Approche de conception structurale Invocation des services "Publish-Find-Bind" Couplage faible Transmission des messages Architecture orientée événements (EDA) Concept: tout est événement Détection et traitement diffusion d’événements. Complex Event Processing/Enterprise Integration/ Source & target 02/01/2011 6

7. Plan 1 2 Problématique 2 02/01/2011 7

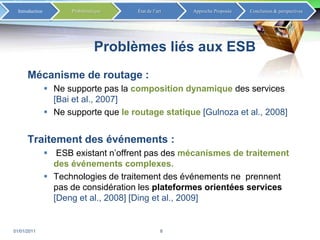

8. Problèmes liés aux ESB Mécanisme de routage : Ne supporte pas la compositiondynamique des services [Bai et al., 2007] Ne supporte que le routage statique [Gulnoza et al., 2008] Traitement des événements : ESB existant n’offrent pas des mécanismes de traitement des événements complexes. Technologies de traitement des événements ne prennent pas de considération les plateformes orientées services[Deng et al., 2008] [Ding et al., 2009] 02/01/2011 8

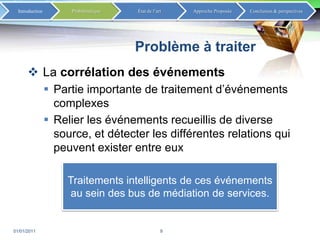

9. Problème à traiter La corrélation des événements Partie importante de traitement d’événements complexes Relier les événements recueillis de diverse source, et détecter les différentes relations qui peuvent exister entre eux 02/01/2011 9 Traitements intelligents de ces événements au sein des bus de médiation de services.

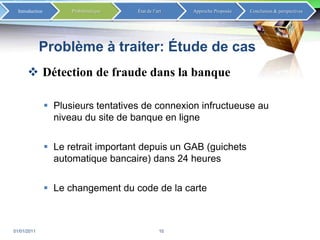

10. Problème à traiter: Étude de cas Détection de fraude dans la banque Plusieurs tentatives de connexion infructueuse au niveau du site de banque en ligne Le retrait important depuis un GAB (guichets automatique bancaire) dans 24 heures Le changement du code de la carte 02/01/2011 10

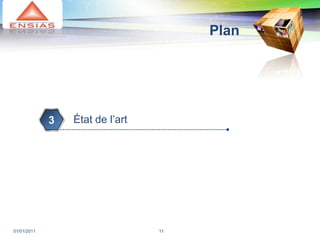

11. Plan 2 État de l’art 3 4 02/01/2011 11

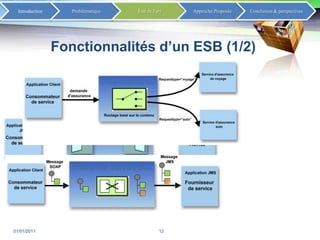

12. Fonctionnalités d’un ESB (1/2) Protocoles de transport: découplage entre le fournisseur et le consommateur de service Transformation de message XSLT Le routage des messages Recipient List Routing Content-basedrouting 02/01/2011 12

13. Fonctionnalités d’un ESB (2/2) Amélioration du contenu Sécurité Authentification Intégrité Chiffrement Contrôle d’accès Management, Monitoring, Contrat de service 02/01/2011 13

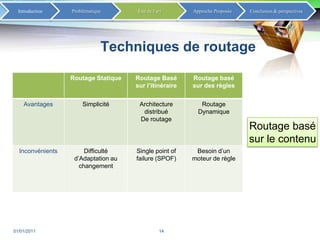

14. Techniques de routage Routage basé sur le contenu 02/01/2011 14

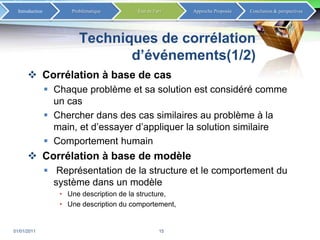

15. Techniques de corrélation d’événements(1/2) Corrélation à base de cas Chaque problème et sa solution est considéré comme un cas Chercher dans des cas similaires au problème à la main, et d’essayer d’appliquer la solution similaire Comportement humain Corrélation à base de modèle Représentation de la structure et le comportement du système dans un modèle Une description de la structure, Une description du comportement, 02/01/2011 15

16. Techniques de corrélation d’événements(2/2) Corrélation à base de règles Segmenté en trois niveaux Niveau donné : informations sur les problèmes à traiter. Niveau connaissance : référentiel de règles : les connaissances sur un domaine spécifique. Niveau de contrôle : moteur d’inférence, détermine, la façon d’appliquer les règles Event Condition Action (ECA) Langages: XML SQL Langages propriétaires 02/01/2011 16

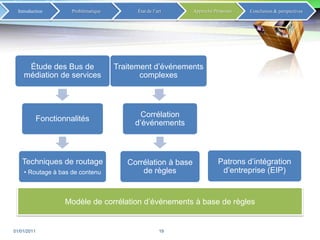

19. Systèmes de messagerie

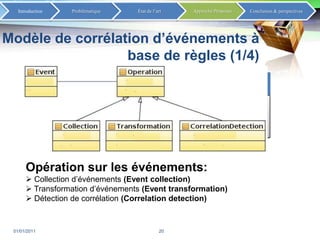

20. Canaux de messagerie

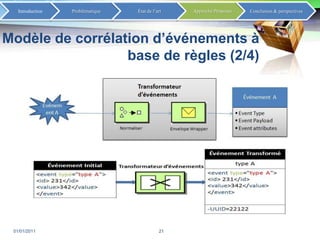

21. Routeurs des messages

22. Transformateur des messages

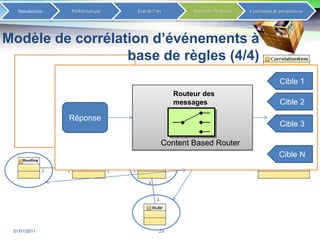

23. Management des messages[Hohpe and Woolf, 2003] 02/01/2011 17

24. Plan 1 Approche Proposée 4 5 02/01/2011 18

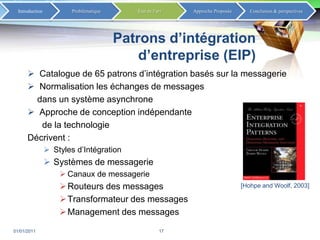

25. 02/01/2011 19 Patrons d’intégration d’entreprise (EIP) Modèle de corrélation d’événements à base de règles

27. Event Payload

30. Transformation d’événements (Event transformation)

33. Une base contenant les définitions de corrélation

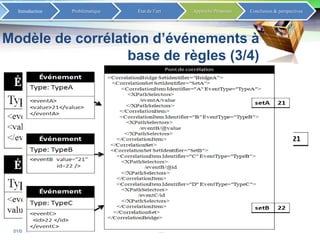

34. Éléments de corrélation (Correlation items)

35. Ensembles de corrélation (Correlation sets)

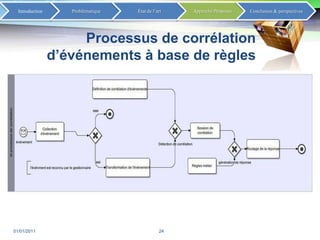

38. Processus de corrélation d’événements à base de règles 02/01/2011 24

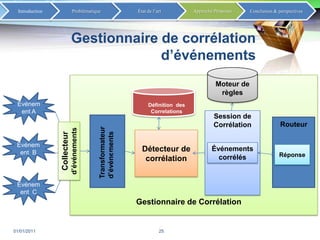

39. Gestionnaire de corrélation d’événements 02/01/2011 25 Moteur de règles Définition des Correlations Événement A Session de Corrélation Routeur Détecteur de corrélation Événement B Transformateur d’événements Collecteur d’événements Événements corrélés Réponse Événement C Gestionnaire de Corrélation

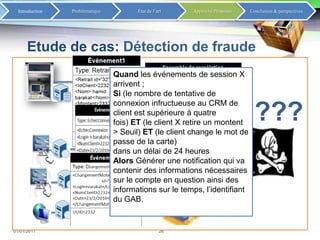

40. Etude de cas: Détection de fraude 02/01/2011 26 Détecter-Décider-Répondre ??? Quand les événements de session X arrivent ; Si (le nombre de tentative de connexion infructueuse au CRM de client est supérieure à quatre fois) ET (le client X retire un montent > Seuil) ET (le client change le mot de passe de la carte) dans un délai de 24 heures Alors Générer une notification qui va contenir des informations nécessaires sur le compte en question ainsi des informations sur le temps, l’identifiant du GAB. Traitements

41. Mise en œuvre 02/01/2011 27

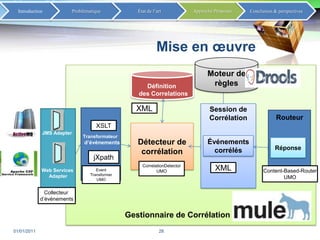

42. Mise en œuvre 02/01/2011 28 Moteur de règles Définition des Correlations Session de Corrélation XML Routeur XSLT Détecteur de corrélation JMS Adapter Transformateur d’événements Événements corrélés Réponse jXpath CorrelationDetector UMO XML Event Transformer UMO Content-Based-Router UMO Web Services Adapter Collecteur d’événements Gestionnaire de Corrélation

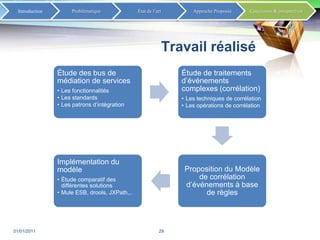

43. Travail réalisé 02/01/2011 29

44. 02/01/2011 30 Merci de votre attention
