Le document présente OpenStreetMap (OSM), un projet collaboratif visant à créer une base de données géographiques libre. Il aborde la contribution à OSM, son intégration dans des systèmes d'information géographique (SIG) et illustre ses diverses applications, notamment en matière humanitaire et d'aménagement urbain. Enfin, des ressources et des étapes pour impliquer les utilisateurs dans le projet OSM sont également discutées.

1. ZOOM SUR
OPENSTREETMAP
FORMATION SIG
8 DÉCEMBRE 2015
Arnaud Vandecasteele
Gérant de la société Mapali
DE L’OPEN DATA
DANS VOS SIG

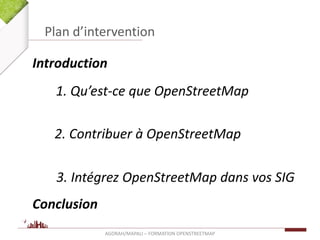

2. Plan d’intervention
1. Qu’est-ce que OpenStreetMap
2. Contribuer à OpenStreetMap
3. Intégrez OpenStreetMap dans vos SIG
AGORAH/MAPALI – FORMATION OPENSTREETMAP
Introduction
Conclusion

3. 3/62
Arnaud Vandecasteele
Docteur en géomatique (Mines ParisTech)
Post-Doc en Geomatique, Canada
Chercheur itinérant, artisan cartographe
Gérant de la société Mapali
Mapali
Société de services en géomatique
Plusieurs domaines d'activité :
Acquisition, analyse,
développement et accompagnement
INTRODUCTION : QUI SUIS-JE ?

4. 4/62

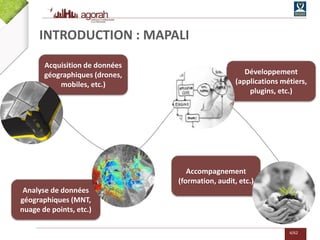

Développement
(applications métiers,
plugins, etc.)
Accompagnement
(formation, audit, etc.)
Analyse de données
géographiques (MNT,
nuage de points, etc.)
Acquisition de données
géographiques (drones,
mobiles, etc.)
INTRODUCTION : MAPALI

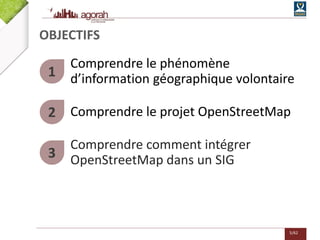

5. 5/62
OBJECTIFS
Comprendre le phénomène
d’information géographique volontaire1
Comprendre le projet OpenStreetMap2
Comprendre comment intégrer
OpenStreetMap dans un SIG3

6. QU’EST-CE QUE OPENSTREETMAP ?
AGORAH/MAPALI – FORMATION OPENSTREETMAP
1

7. 7/62
Qu’est-ce que OSM Contribuez à OSM OSM & SIG
L’INFORMATION GÉOGRAPHIQUE VOLONTAIRE (VGI)
Volunteered Geographic Information
”
The widespread engagement
of large numbers of private citizens,
often with little in the way of
formal qualifications, in the creation
of geographic information
Goodchild (2007)
“

8. 8/62
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG

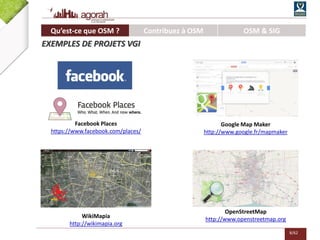

EXEMPLES DE PROJETS VGI
Google Map Maker
http://www.google.fr/mapmaker
OpenStreetMap
http://www.openstreetmap.org
Facebook Places
https://www.facebook.com/places/
WikiMapia
http://wikimapia.org

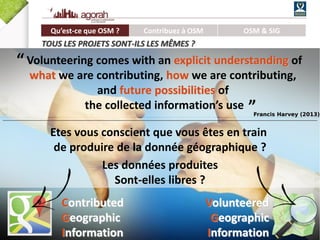

9. 9/62
Etes vous conscient que vous êtes en train
de produire de la donnée géographique ?
Les données produites
Sont-elles libres ?
Contributed
Geographic
Information
Volunteered
Geographic
Information
Volunteering comes with an explicit understanding of
what we are contributing, how we are contributing,
and future possibilities of
the collected information’s use
“
”Francis Harvey (2013)
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
TOUS LES PROJETS SONT-ILS LES MÊMES ?

10. 10/62
+ =
OpenStreetMapWikipedia

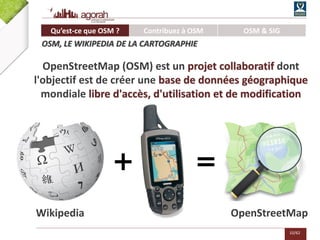

OpenStreetMap (OSM) est un projet collaboratif dont
l'objectif est de créer une base de données géographique
mondiale libre d'accès, d'utilisation et de modification
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
OSM, LE WIKIPEDIA DE LA CARTOGRAPHIE

11. 11/62
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG

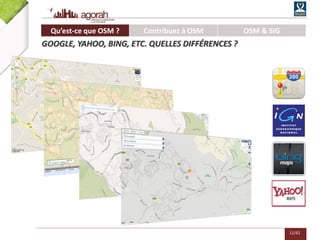

GOOGLE, YAHOO, BING, ETC. QUELLES DIFFÉRENCES ?

12. 12/62
Partage autorisé
Modification
autorisée
Création d’œuvres
depuis la base de
données autorisée
Attribution des auteurs
obligatoire
© OpenStreetMap
contributors
Redistribution
obligatoirement sous
licence compatible
Si DRM sur version
modifiée, une version sans
DRM doit être disponible
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
UNE LICENCE ADAPTÉE AU PARTAGE DE DONNÉES

13. 13/62
“ We started with absolutely nothing,
a completely blank canvas [...]
Now most of the world has been mapped,
in varying degrees of detail,
and can be viewed on openstreetmap.org ”
Steve Coast
Creator of the OSM project
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
OSM DÉBUTÉ PAR UNE SEULE PERSONNE

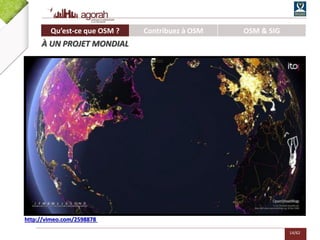

14. 14/62
http://vimeo.com/2598878
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
À UN PROJET MONDIAL

15. 15/62
State of the map
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
FÉDÉRANT UNE COMMUNAUTÉ DE PRATIQUE

16. 16/62
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG

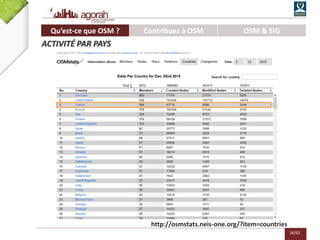

ACTIVITÉ PAR PAYS
http://osmstats.neis-one.org/?item=countries

17. 17/62

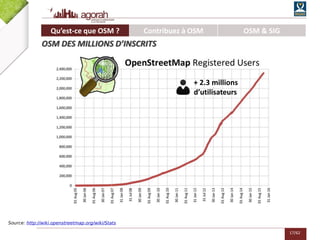

Source: http://wiki.openstreetmap.org/wiki/Stats
+ 2.3 millions
d’utilisateurs
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
OSM DES MILLIONS D’INSCRITS

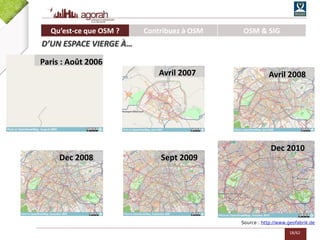

18. 18/62
Source : http://www.geofabrik.de
Avril 2007
Paris : Août 2006
Avril 2008
Dec 2008 Sept 2009
Dec 2010
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
D’UN ESPACE VIERGE À…

19. 19/62
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG

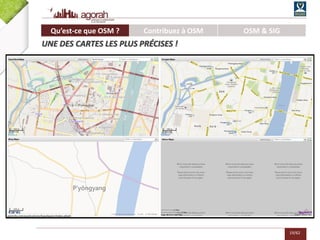

UNE DES CARTES LES PLUS PRÉCISES !

20. 20/62
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG

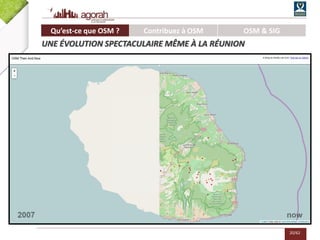

UNE ÉVOLUTION SPECTACULAIRE MÊME À LA RÉUNION

21. 21/62
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
VERS UNE OSM BD ADRESSE À LA RÉUNION ?
Merci à willy zettor ;)

22. 22/62
+ 3 milliards de noeuds
+ 300 millions de lignes
+ 4.9 milliards de points GPS
> 600gb (planet)
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
OSM UNE BASE DE DONNÉES DE + 600 GIGAS

23. 23/62
Une entité = géométrie + attributs*
Noeuds Ligne Polygone
amenity = drinking_water
highway = primary
building = yes
* KISS = Keep It Simple Stupid
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
MODÈLE DE DONNÉES OSM

24. 24/62

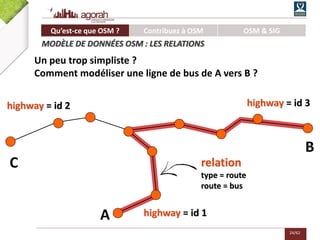

Un peu trop simpliste ?
Comment modéliser une ligne de bus de A vers B ?
relation
type = route
route = bus
A
B
highway = id 3
highway = id 1
highway = id 2
C
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
MODÈLE DE DONNÉES OSM : LES RELATIONS

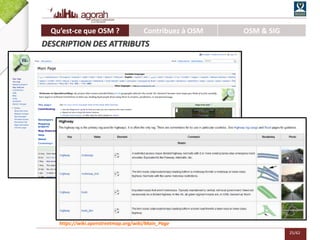

25. 25/62
https://wiki.openstreetmap.org/wiki/Main_Page
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
DESCRIPTION DES ATTRIBUTS

26. 26/62
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG

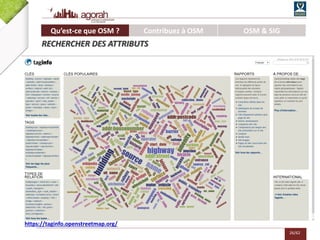

RECHERCHER DES ATTRIBUTS
https://taginfo.openstreetmap.org/

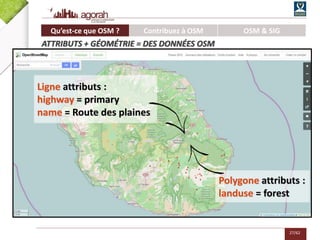

27. 27/62
Polygone attributs :
landuse = forest
Ligne attributs :
highway = primary
name = Route des plaines
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
ATTRIBUTS + GÉOMÉTRIE = DES DONNÉES OSM

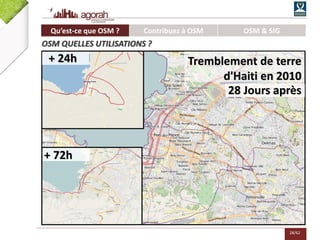

28. 28/62
+ 24h
+ 72h
28 Jours après
Tremblement de terre
d'Haiti en 2010
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
OSM QUELLES UTILISATIONS ?

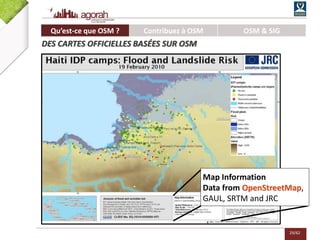

29. 29/62
Map Information
Data from OpenStreetMap,
GAUL, SRTM and JRC
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
DES CARTES OFFICIELLES BASÉES SUR OSM

30. 30/62
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
OSM AVANT, SURTOUT, PENDANT MAIS SURTOUT APRÈS !

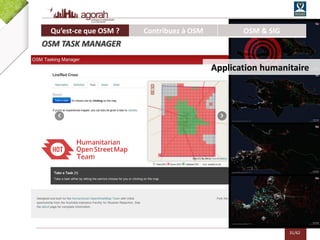

31. 31/62
Application humanitaire
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
OSM TASK MANAGER

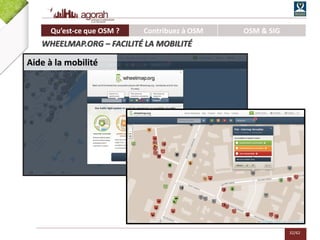

32. 32/62
Aide à la mobilité
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
WHEELMAP.ORG – FACILITER LA MOBILITÉ

33. 33/62
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
PLANS DE VILLES BASÉS SUR OSM
Plans de villes officiels

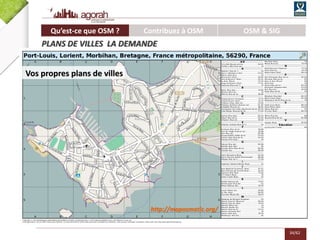

34. 34/62
http://maposmatic.org/
Vos propres plans de villes
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
PLANS DE VILLES LA DEMANDE

35. 35/62
Applications web
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
CARTOGRAPHIE EN LIGNE
https://umap.openstreetmap.fr/fr/

36. 36/62

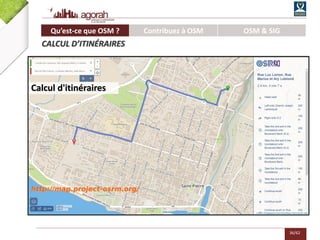

Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
CALCUL D’ITINÉRAIRES
Calcul d'itinéraires
http://map.project-osrm.org/

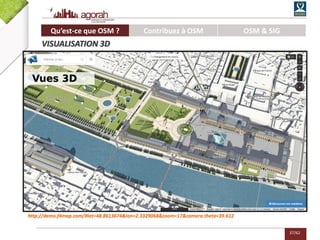

37. 37/62
http://demo.f4map.com/#lat=48.8613674&lon=2.3329068&zoom=17&camera.theta=39.612
Vues 3D
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
VISUALISATION 3D

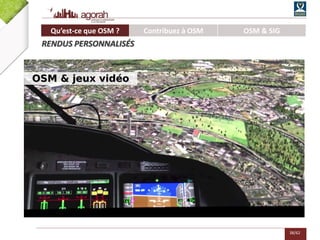

38. 38/62
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
RENDUS PERSONNALISÉS
OSM & jeux vidéo

39. 39/62
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG

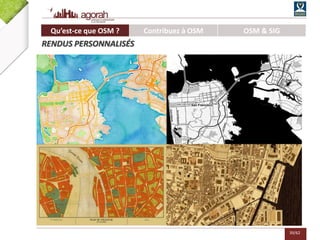

RENDUS PERSONNALISÉS

40. CONTRIBUEZ A
OPENSTREETMAP
AGORAH/MAPALI – FORMATION OPENSTREETMAP
2

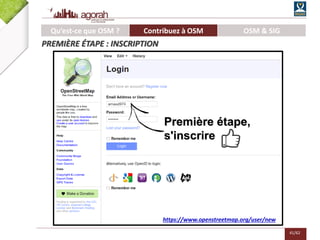

41. 41/62
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
PREMIÈRE ÉTAPE : INSCRIPTION
Première étape,
s'inscrire
https://www.openstreetmap.org/user/new

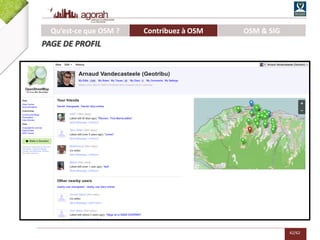

42. 42/62
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
PAGE DE PROFIL

43. 43/62
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG

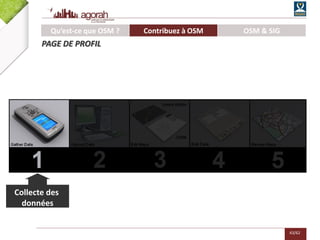

PAGE DE PROFIL
Collecte des
données

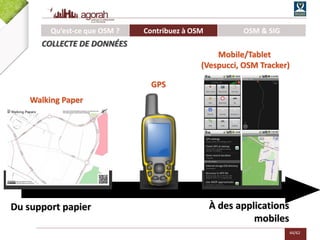

44. 44/62
Mobile/Tablet
(Vespucci, OSM Tracker)
Walking Paper
GPS
Du support papier À des applications
mobiles
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
COLLECTE DE DONNÉES

45. 45/62
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
COLLECTE EN GROUPE DE DONNÉES (MAPPING PARTIES)

46. 46/62

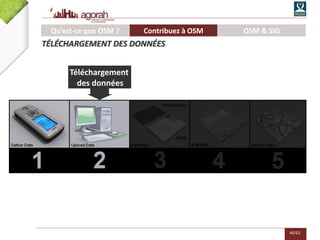

Téléchargement
des données
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
TÉLÉCHARGEMENT DES DONNÉES

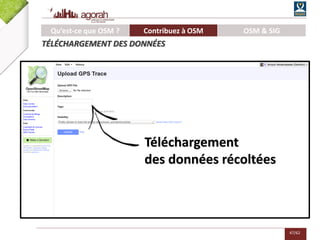

47. 47/62
Téléchargement
des données récoltées
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
TÉLÉCHARGEMENT DES DONNÉES

48. 48/62

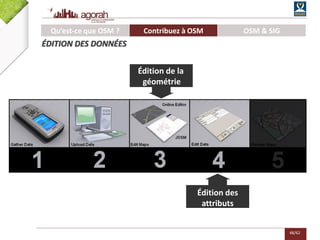

Édition des
attributs
Édition de la
géométrie
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
ÉDITION DES DONNÉES

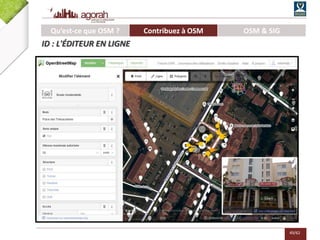

49. 49/62
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
ID : L'ÉDITEUR EN LIGNE

50. 50/62

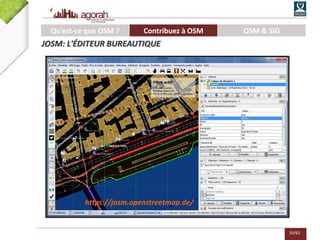

Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
JOSM: L'ÉDITEUR BUREAUTIQUE
https://josm.openstreetmap.de/

51. 51/62

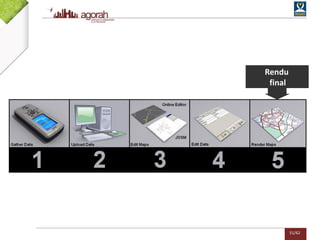

Rendu
final

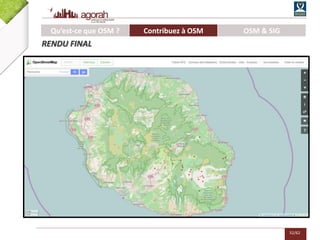

52. 52/62
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
RENDU FINAL

53. INTÉGREZ OPENSTREETMAP
DANS VOS SIG
AGORAH/MAPALI – FORMATION OPENSTREETMAP
3

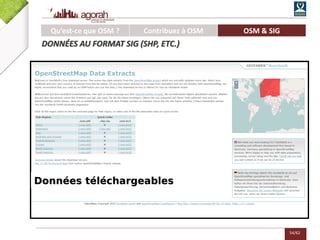

54. 54/62
Données téléchargeables
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
DONNÉES AU FORMAT SIG (SHP, ETC.)

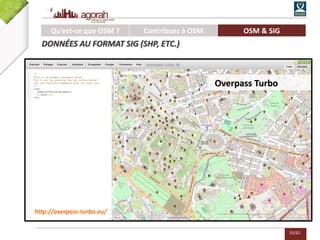

55. 55/62
Overpass Turbo
http://overpass-turbo.eu/
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
DONNÉES AU FORMAT SIG (SHP, ETC.)

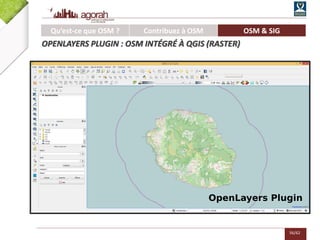

56. 56/62
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
OPENLAYERS PLUGIN : OSM INTÉGRÉ À QGIS (RASTER)
OpenLayers Plugin

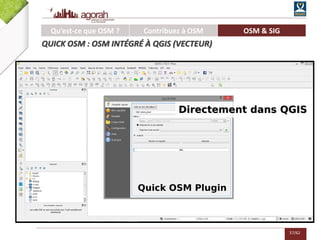

57. 57/62
Quick OSM Plugin
Directement dans QGIS
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
QUICK OSM : OSM INTÉGRÉ À QGIS (VECTEUR)

58. 58/62

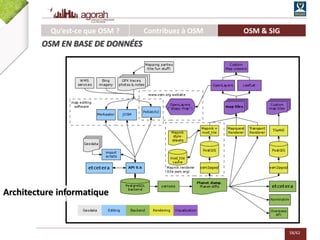

Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
OSM EN BASE DE DONNÉES
Architecture informatique

59. 59/62

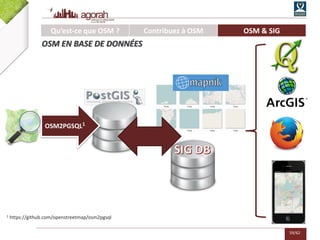

Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
OSM EN BASE DE DONNÉES
OSM2PGSQL1
1 https://github.com/openstreetmap/osm2pgsql

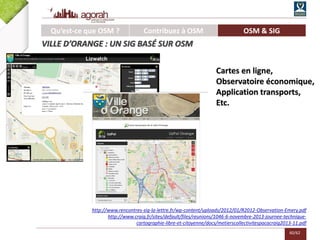

60. 60/62
http://www.rencontres-sig-la-lettre.fr/wp-content/uploads/2012/01/R2012-Observation-Emery.pdf
http://www.craig.fr/sites/default/files/reunions/1046-6-novembre-2013-journee-technique-
cartographie-libre-et-citoyenne/docs/metierscollectivitespacacraig2013-11.pdf
Qu’est-ce que OSM ? Contribuez à OSM OSM & SIG
VILLE D’ORANGE : UN SIG BASÉ SUR OSM
Cartes en ligne,
Observatoire économique,
Application transports,
Etc.

61. 61/62

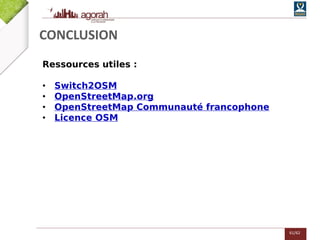

Ressources utiles :
• Switch2OSM
• OpenStreetMap.org
• OpenStreetMap Communauté francophone
• Licence OSM
CONCLUSION

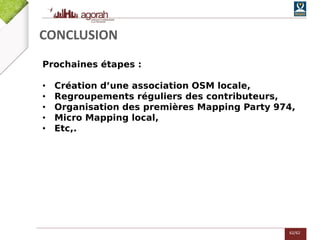

62. 62/62
CONCLUSION
Prochaines étapes :
• Création d’une association OSM locale,
• Regroupements réguliers des contributeurs,
• Organisation des premières Mapping Party 974,
• Micro Mapping local,
• Etc,.

63. Arnaud Vandecasteele
Gérant de la société Mapali
Pour plus d’informations :
www.agorah.com
www.mapali.re
contact@mapali.re
0693 06 25 81
mapali_gis
