Assemblage par vues de composants

Assemblage par vues de composants
logiciels

Alexis M ULLER

Mémoire de DEA Informatique - Équipe GOAL
Laboratoire d’Informatique Fondamentale de Lille

Alexis.Muller@liﬂ.fr

Remerciements
Je tiens à remercier ici toutes les personnes qui m’ont permis de réaliser ce mémoire ainsi que toutes
celles qui le liront.

Je remercie donc Jean-Marc Geib, pour m’avoir permis d’effectuer mon stage de DEA dans son équipe.
Je tiens à remercier tout particulièrement mes responsables, Olivier Caron, Bernard Carré et Gilles Van-
wormhoudt pour ce qu’ils m’ont appris du métier de chercheur et pour toute la précieuse aide qu’ils m’ont
apporté.

Merci également à Jean-Luc Dekeyser pour m’avoir permis d’effectuer ce DEA.

Merci aussi à toute l’équipe GOAL, ceux de mon bureau (Jean-François Roos, Bassem Kosayba, Em-
manuel Renaux et Olivier Caron) et les autres, pour leur accueil et pour leur(s) machine(s) à café.

Enﬁn merci à mes camarades de DEA, particulièrement Florent Fareneau, Stéphane Patureau et Patrick
Tessier d’avoir supporté mes blagues à l’heure du midi, ainsi que Jérémie Hattat pour avoir été mon binome
au premier semestre et pour nos soirées passées à . . . travailler.

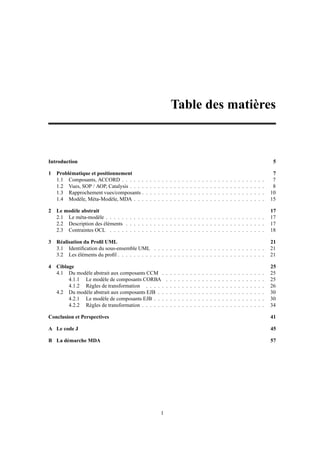

Table des matières

Introduction 5

1 Problématique et positionnement 7
1.1 Composants, ACCORD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
1.2 Vues, SOP / AOP, Catalysis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
1.3 Rapprochement vues/composants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
1.4 Modèle, Méta-Modèle, MDA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

2 Le modèle abstrait 17
2.1 Le méta-modèle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
2.2 Description des éléments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
2.3 Contraintes OCL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

3 Réalisation du Profil UML 21
3.1 Identification du sous-ensemble UML . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
3.2 Les éléments du profil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4 Ciblage 25
4.1 Du modèle abstrait aux composants CCM . . . . . . . . . . . . . . . . . . . . . . . . . . 25
4.1.1 Le modèle de composants CORBA . . . . . . . . . . . . . . . . . . . . . . . . . 25
4.1.2 Règles de transformation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
4.2 Du modèle abstrait aux composants EJB . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4.2.1 Le modèle de composants EJB . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4.2.2 Règles de transformation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Conclusion et Perspectives 41

A Le code J 45

B La démarche MDA 57

1

Table des ﬁgures

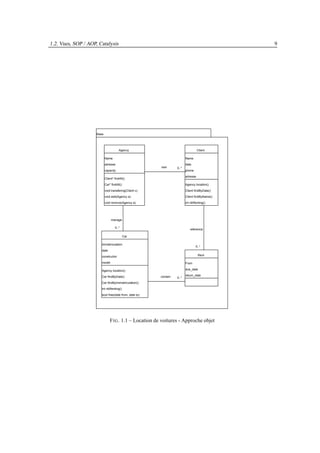

1.1 Location de voitures - Approche objet . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
1.2 Location de voitures - Structuration par contextes . . . . . . . . . . . . . . . . . . . . . . 10
1.3 Bibliothèque universitaire - Approche objet . . . . . . . . . . . . . . . . . . . . . . . . . 11
1.4 Bibliothèque universitaire - Structuration par contextes . . . . . . . . . . . . . . . . . . . 11

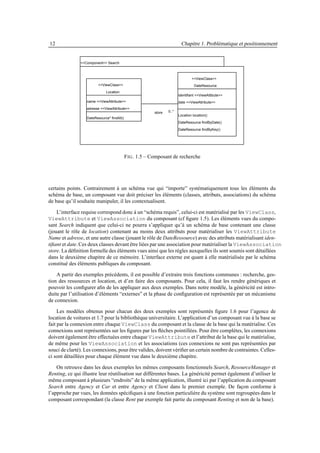

1.5 Composant de recherche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

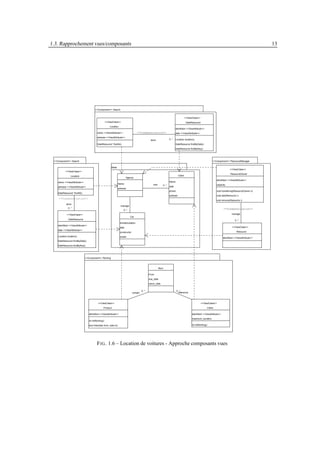

1.6 Location de voitures - Approche composants vues . . . . . . . . . . . . . . . . . . . . . . 13
1.7 Bibliothèque universitaire - Approche composants vues . . . . . . . . . . . . . . . . . . . 14
1.8 Les quatre niveaux de modélisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

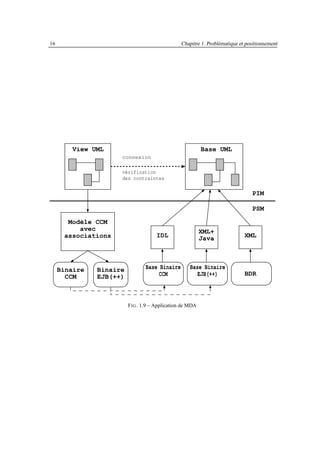

1.9 Application de MDA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

2.1 Le méta-modèle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

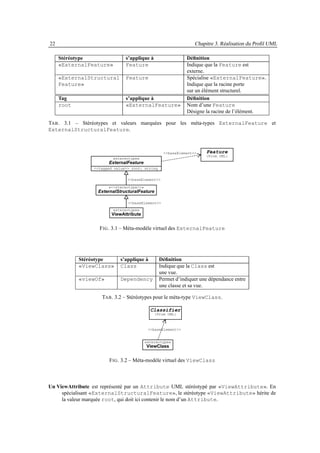

3.1 Méta-modèle virtuel des ExternalFeature . . . . . . . . . . . . . . . . . . . . . . . 22
3.2 Méta-modèle virtuel des ViewClass . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.3 Méta-modèle virtuel des viewOf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3.4 Méta-modèle virtuel des ViewAttribute . . . . . . . . . . . . . . . . . . . . . . . . . 23
3.5 Méta-modèle virtuel des ViewAssociation . . . . . . . . . . . . . . . . . . . . . . . 23
3.6 Méta-modèle virtuel des Component . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
3.7 Le module Objecteering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

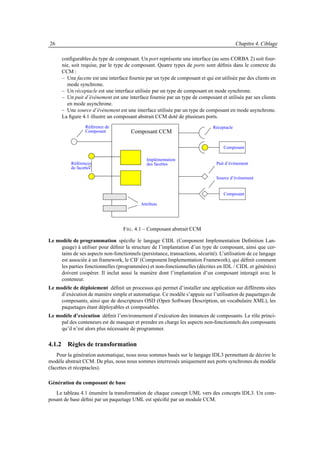

4.1 Composant abstrait CCM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

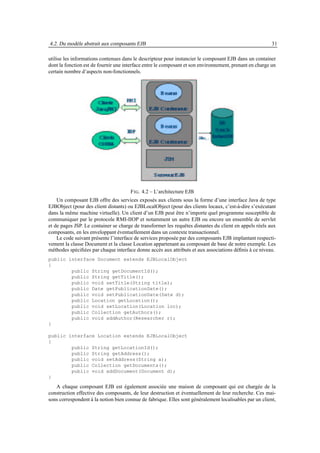

4.2 L’architecture EJB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
4.3 Modèle abstrait vers EJB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

3

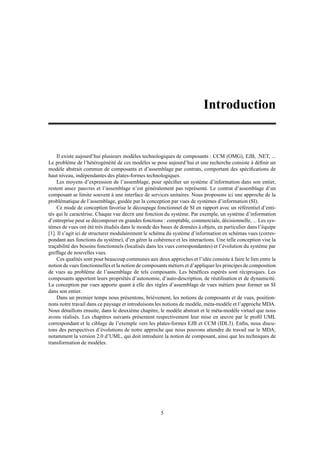

Introduction

Il existe aujourd’hui plusieurs modèles technologiques de composants : CCM (OMG), EJB, .NET, ...
Le problème de l’hétérogénéité de ces modèles se pose aujourd’hui et une recherche consiste à définir un
modèle abstrait commun de composants et d’assemblage par contrats, comportant des spécifications de
haut niveau, indépendantes des plates-formes technologiques.
Les moyens d’expression de l’assemblage, pour spécifier un système d’information dans son entier,
restent assez pauvres et l’assemblage n’est généralement pas représenté. Le contrat d’assemblage d’un
composant se limite souvent à une interface de services unitaires. Nous proposons ici une approche de la
problématique de l’assemblage, guidée par la conception par vues de systèmes d’information (SI).
Ce mode de conception favorise le découpage fonctionnel de SI en rapport avec un référentiel d’enti-
tés qui le caractérise. Chaque vue décrit une fonction du système. Par exemple, un système d’information
d’entreprise peut se décomposer en grandes fonctions : comptable, commerciale, décisionnelle, ... Les sys-
tèmes de vues ont été très étudiés dans le monde des bases de données à objets, en particulier dans l’équipe
[1]. Il s’agit ici de structurer modulairement le schéma du système d’information en schémas vues (corres-
pondant aux fonctions du système), d’en gérer la cohérence et les interactions. Une telle conception vise la
traçabilité des besoins fonctionnels (localisés dans les vues correspondantes) et l’évolution du système par
greffage de nouvelles vues.
Ces qualités sont pour beaucoup communes aux deux approches et l’idée consiste à faire le lien entre la
notion de vues fonctionnelles et la notion de composants métiers et d’appliquer les principes de composition
de vues au problème de l’assemblage de tels composants. Les bénéfices espérés sont réciproques. Les
composants apportent leurs propriétés d’autonomie, d’auto-description, de réutilisation et de dynamicité.
La conception par vues apporte quant à elle des règles d’assemblage de vues métiers pour former un SI
dans son entier.
Dans un premier temps nous présentons, brièvement, les notions de composants et de vues, position-
nons notre travail dans ce paysage et introduisons les notions de modèle, méta-modèle et l’approche MDA.
Nous détaillons ensuite, dans le deuxième chapitre, le modèle abstrait et le méta-modèle virtuel que nous
avons réalisés. Les chapitres suivants présentent respectivement leur mise en œuvre par le profil UML
correspondant et le ciblage de l’exemple vers les plates-formes EJB et CCM (IDL3). Enfin, nous discu-
tons des perspectives d’évolutions de notre approche que nous pouvons attendre du travail sur le MDA,
notamment la version 2.0 d’UML, qui doit introduire la notion de composant, ainsi que les techniques de
transformation de modèles.

5

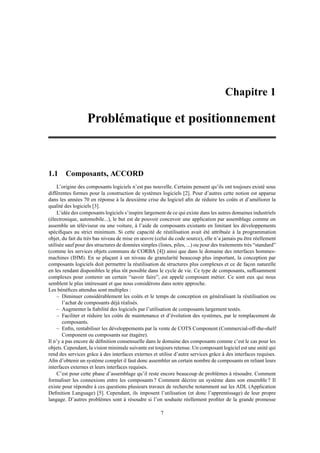

Chapitre 1

Problématique et positionnement

1.1 Composants, ACCORD
L’origine des composants logiciels n’est pas nouvelle. Certains pensent qu’ils ont toujours existé sous
différentes formes pour la construction de systèmes logiciels [2]. Pour d’autres cette notion est apparue
dans les années 70 en réponse à la deuxième crise du logiciel afin de réduire les coûts et d’améliorer la
qualité des logiciels [3].
L’idée des composants logiciels s’inspire largement de ce qui existe dans les autres domaines industriels
(électronique, automobile...), le but est de pouvoir concevoir une application par assemblage comme on
assemble un téléviseur ou une voiture, à l’aide de composants existants en limitant les développements
spécifiques au strict minimum. Si cette capacité de réutilisation avait été attribuée à la programmation
objet, du fait du très bas niveau de mise en œuvre (celui du code source), elle n’a jamais pu être réellement
utilisée sauf pour des structures de données simples (listes, piles, ...) ou pour des traitements très “standard”
(comme les services objets communs de CORBA [4]) ainsi que dans le domaine des interfaces hommes-
machines (IHM). En se plaçant à un niveau de granularité beaucoup plus important, la conception par
composants logiciels doit permettre la réutilisation de structures plus complexes et ce de façon naturelle
en les rendant disponibles le plus tôt possible dans le cycle de vie. Ce type de composants, suffisamment
complexes pour contenir un certain “savoir faire”, est appelé composant métier. Ce sont eux qui nous
semblent le plus intéressant et que nous considérons dans notre approche.
Les bénéfices attendus sont multiples :
– Diminuer considérablement les coûts et le temps de conception en généralisant la réutilisation ou
l’achat de composants déjà réalisés.
– Augmenter la fiabilité des logiciels par l’utilisation de composants largement testés.
– Faciliter et réduire les coûts de maintenance et d’évolution des systèmes, par le remplacement de
composants.
– Enfin, rentabiliser les développements par la vente de COTS Component (Commercial-off-the-shelf
Component ou composants sur étagère).
Il n’y a pas encore de définition consensuelle dans le domaine des composants comme c’est le cas pour les
objets. Cependant, la vision minimale suivante est toujours retenue. Un composant logiciel est une unité qui
rend des services grâce à des interfaces externes et utilise d’autre services grâce à des interfaces requises.
Afin d’obtenir un système complet il faut donc assembler un certain nombre de composants en reliant leurs
interfaces externes et leurs interfaces requises.
C’est pour cette phase d’assemblage qu’il reste encore beaucoup de problèmes à résoudre. Comment
formaliser les connexions entre les composants ? Comment décrire un système dans son ensemble ? Il
existe pour répondre à ces questions plusieurs travaux de recherche notamment sur les ADL (Application
Definition Language) [5]. Cependant, ils imposent l’utilisation (et donc l’apprentissage) de leur propre
langage. D’autres problèmes sont à résoudre si l’on souhaite réellement profiter de la grande promesse

7

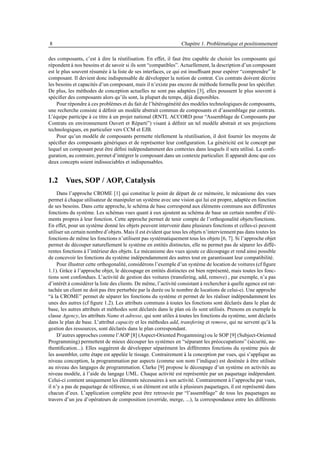

8 Chapitre 1. Problématique et positionnement

des composants, c’est à dire la réutilisation. En effet, il faut être capable de choisir les composants qui
répondent à nos besoins et de savoir si ils sont “compatibles”. Actuellement, la description d’un composant
est le plus souvent résumée à la liste de ses interfaces, ce qui est insuffisant pour espérer “comprendre” le
composant. Il devient donc indispensable de développer la notion de contrat. Ces contrats doivent décrire
les besoins et capacités d’un composant, mais il n’existe pas encore de méthode formelle pour les spécifier.
De plus, les méthodes de conception actuelles ne sont pas adaptées [3], elles poussent le plus souvent à
spécifier des composants alors qu’ils sont, la plupart du temps, déjà disponibles.
Pour répondre à ces problèmes et du fait de l’hétérogénéité des modèles technologiques de composants,
une recherche consiste à définir un modèle abstrait commun de composants et d’assemblage par contrats.
L’équipe participe à ce titre à un projet national (RNTL ACCORD pour “Assemblage de Composants par
Contrats en environnement Ouvert et Réparti”) visant à définir un tel modèle abstrait et ses projections
technologiques, en particulier vers CCM et EJB.
Pour qu’un modèle de composants permette réellement la réutilisation, il doit fournir les moyens de
spécifier des composants génériques et de représenter leur configuration. La généricité est le concept par
lequel un composant peut être défini indépendamment des contextes dans lesquels il sera utilisé. La confi-
guration, au contraire, permet d’intégrer le composant dans un contexte particulier. Il apparaît donc que ces
deux concepts soient indissociables et indispensables.

1.2 Vues, SOP / AOP, Catalysis
Dans l’approche CROME [1] qui constitue le point de départ de ce mémoire, le mécanisme des vues
permet à chaque utilisateur de manipuler un système avec une vision qui lui est propre, adaptée en fonction
de ses besoins. Dans cette approche, le schéma de base correspond aux éléments communs aux différentes
fonctions du système. Les schémas vues quant à eux ajoutent au schéma de base un certain nombre d’élé-
ments propres à leur fonction. Cette approche permet de tenir compte de l’orthogonalité objets/fonctions.
En effet, pour un système donné les objets peuvent intervenir dans plusieurs fonctions et celles-ci peuvent
utiliser un certain nombre d’objets. Mais il est évident que tous les objets n’interviennent pas dans toutes les
fonctions de même les fonctions n’utilisent pas systématiquement tous les objets [6, 7]. Si l’approche objet
permet de découper naturellement le système en entités distinctes, elle ne permet pas de séparer les diffé-
rentes fonctions à l’intérieur des objets. Le mécanisme des vues ajoute ce découpage et rend ainsi possible
de concevoir les fonctions du système indépendamment des autres tout en garantissant leur compatibilité.
Pour illustrer cette orthogonalité, considérons l’exemple d’un système de location de voitures (cf figure
1.1). Grâce à l’approche objet, le découpage en entités distinctes est bien représenté, mais toutes les fonc-
tions sont confondues. L’activité de gestion des voitures (transfering, add, remove) , par exemple, n’a pas
d’intérêt à considérer la liste des clients. De même, l’activité consistant à rechercher à quelle agence est rat-
tachée un client ne doit pas être perturbée par la durée ou le nombre de locations de celui-ci. Une approche

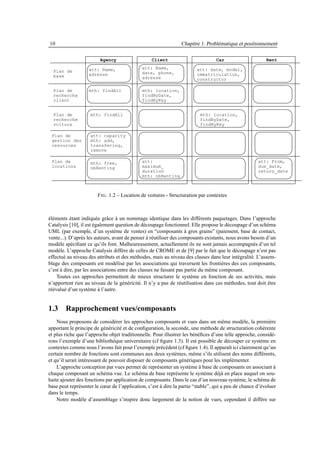

“à la CROME” permet de séparer les fonctions du système et permet de les réaliser indépendamment les
unes des autres (cf figure 1.2). Les attributs communs à toutes les fonctions sont déclarés dans le plan de
base, les autres attributs et méthodes sont déclarés dans le plan où ils sont utilisés. Prenons en exemple la
classe Agency, les attributs Name et adresse, qui sont utiles à toutes les fonctions du système, sont déclarés
dans le plan de base. L’attribut capacity et les méthodes add, transfering et remove, qui ne servent qu’à la
gestion des ressources, sont déclarés dans le plan correspondant.
D’autres approches comme l’AOP [8] (Aspect-Oriented Progamming) ou le SOP [9] (Subject-Oriented
Programming) permettent de mieux découper les systèmes en “séparant les préoccupations” (sécurité, au-
thentification...). Elles suggèrent de développer séparément les différentes fonctions du système puis de
les assembler, cette étape est appelée le tissage. Contrairement à la conception par vues, qui s’applique au
niveau conception, la programmation par aspects (comme son nom l’indique) est destinée à être utilisée
au niveau des langages de programmation. Clarke [9] propose le découpage d’un système en activités au
niveau modèle, à l’aide du langage UML. Chaque activité est représentée par un paquetage indépendant.
Celui-ci contient uniquement les éléments nécessaires à son activité. Contrairement à l’approche par vues,
il n’y a pas de paquetage de référence, si un élément est utile à plusieurs paquetages, il est représenté dans
chacun d’eux. L’application complète peut être retrouvée par “l’assemblage” de tous les paquetages au
travers d’un jeu d’opérateurs de composition (override, merge, ...), la correspondance entre les différents

1.2. Vues, SOP / AOP, Catalysis 9

Base

Agency Client

Name Name
adresse date
own 0..*
capacity phone
adresse
Client* findAll()

Car* findAll() Agency location()

void transfering(Client c) Client findByDate()

void add(Agency a) Client findByName()

void remove(Agency a) int nbRenting()

manage

0..*
reference

Car

immatriculation
0..*
date
constructor Rent

model From

Agency location() due_date

Car findByDate() contain return_date
0..*
Car findByImmatriculation()

int nbRenting()
bool free(date from, date to)

F IG . 1.1 – Location de voitures - Approche objet


Agency Client Car Rent

att: Name, att: Name, att: date, model,
Plan de date, phone,
base adresse immatriculation,
adresse constructor

Plan de mth: findAll mth: location,
recherche findByDate,
client findByKey

voiture findByKey

Plan de att: capacity
gestion des mth: add,
resources transfering,
remove

Plan de mth: free, att: att: From,
locations nbRenting maximum_ due_date,
duration return_date
mth: nbRenting

F IG . 1.2 – Location de voitures - Structuration par contextes

éléments étant indiquée grâce à un nommage identique dans les différents paquetages. Dans l’approche
Catalysis [10], il est également question de découpage fonctionnel. Elle propose le découpage d’un schéma
UML (par exemple, d’un système de ventes) en “composants à gros grains” (paiement, base de contact,
vente...). D’après les auteurs, avant de penser à réutiliser des composants existants, nous avons besoin d’un
modèle spécifiant ce qu’ils font. Malheureusement, actuellement ils ne sont jamais accompagnés d’un tel
modèle. L’approche Catalysis diffère de celles de CROME et de [9] par le fait que le découpage n’est pas
effectué au niveau des attributs et des méthodes, mais au niveau des classes dans leur intégralité. L’assem-
blage des composants est modélisé par les associations qui traversent les frontières des ces composants,
c’est à dire, par les associations entre des classes ne faisant pas partie du même composant.
Toutes ces approches permettent de mieux structurer le système en fonction de ses activités, mais
n’apportent rien au niveau de la généricité. Il n’y a pas de réutilisation dans ces méthodes, tout doit être
réévalué d’un système à l’autre.

1.3 Rapprochement vues/composants
Nous proposons de considérer les approches composants et vues dans un même modèle, la première
apportant le principe de généricité et de configuration, la seconde, une méthode de structuration cohérente
et plus riche que l’approche objet traditionnelle. Pour illustrer les bénéfices d’une telle approche, considé-
rons l’exemple d’une bibliothèque universitaire (cf figure 1.3). Il est possible de découper ce système en
contextes comme nous l’avons fait pour l’exemple précédent (cf figure 1.4). Il apparaît ici clairement qu’un
certain nombre de fonctions sont communes aux deux systèmes, même s’ils utilisent des noms différents,
et qu’il serait intéressant de pouvoir disposer de composants génériques pour les implémenter.
L’approche conception par vues permet de représenter un système à base de composants en associant à
chaque composant un schéma vue. Le schéma de base représente le système déjà en place auquel on sou-
haite ajouter des fonctions par application de composants. Dans le cas d’un nouveau système, le schéma de
base peut représenter le cœur de l’application, c’est à dire la partie “stable”, qui a peu de chance d’évoluer
dans le temps.
Notre modèle d’assemblage s’inspire donc largement de la notion de vues, cependant il diffère sur

1.3. Rapprochement vues/composants 11

Base

Location Team

indentifiant name

adresse

capacity

Document* findAll()

void transfering(ResourceOwner o) Researcher
void add(Document r)
name
void remove(Document r)
arrival_date

publishes 1..*
0..* 0..*

Document Rent
Contain 0..*
title From

publication_date due_date

return_date
Location location()
Document findByDate()
Document findByKey()
0..*
int nbRenting()
reference

Client
Book Periodical
name
ISBN number inscription_date

int nbRenting()

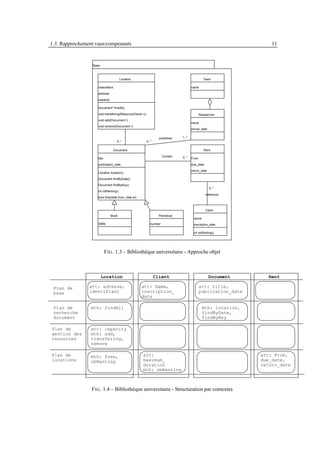

F IG . 1.3 – Bibliothèque universitaire - Approche objet

Location Client Document Rent

Plan de att: adresse, att: Name, att: title,
base identifiant inscription_ publication_date
date

document findByKey

Plan de att: capacity
gestion des mth: add,
resources transfering,
remove

Plan de mth: free, att: att: From,
locations nbRenting maximum_ due_date,
duration return_date
mth: nbRenting

F IG . 1.4 – Bibliothèque universitaire - Structuration par contextes


<<Component>> Search

<<ViewClass>>
<<ViewClass>> DateResource
Location
identifiant <<ViewAttibute>>
name <<ViewAttribute>> date <<ViewAttribute>>
adresse <<ViewAttribute>>
store 0..*
Location location()
DateResource* findAll()
DateResource findByDate()
DateResource findByKey()

F IG . 1.5 – Composant de recherche

certains points. Contrairement à un schéma vue qui “importe” systématiquement tous les éléments du
schéma de base, un composant vue doit préciser les éléments (classes, attributs, associations) du schéma
de base qu’il souhaite manipuler, il les contextualisent.

L’interface requise correspond donc à un “schéma requis”, celui-ci est matérialisé par les ViewClass,
ViewAttribute et ViewAssociation du composant (cf figure 1.5). Les éléments vues du compo-
sant Search indiquent que celui-ci ne pourra s’appliquer qu’à un schéma de base contenant une classe
(jouant le rôle de location) contenant au moins deux attributs pour matérialiser les ViewAttribute
Name et adresse, et une autre classe (jouant le rôle de DateRessource) avec des attributs matérialisant iden-
tifiant et date. Ces deux classes devant être liées par une association pour matérialiser la ViewAssociation
store. La définition formelle des éléments vues ainsi que les règles auxquelles ils sont soumis sont détaillées
dans le deuxième chapitre de ce mémoire. L’interface externe est quant à elle matérialisée par le schéma
constitué des éléments publiques du composant.

A partir des exemples précédents, il est possible d’extraire trois fonctions communes : recherche, ges-
tion des ressources et location, et d’en faire des composants. Pour cela, il faut les rendre génériques et
pouvoir les configurer afin de les appliquer aux deux exemples. Dans notre modèle, la généricité est intro-
duite par l’utilisation d’éléments “externes” et la phase de configuration est représentée par un mécanisme
de connexion.

Les modèles obtenus pour chacun des deux exemples sont représentés figure 1.6 pour l’agence de
location de voitures et 1.7 pour la bibliothèque universitaire. L’application d’un composant vue à la base se
fait par la connexion entre chaque ViewClass du composant et la classe de la base qui la matérialise. Ces
connexions sont représentées sur les figures par les flèches pointillées. Pour être complètes, les connexions
doivent également être effectuées entre chaque ViewAttribute et l’attribut de la base qui le matérialise,
de même pour les ViewAssociation et les associations (ces connexions ne sont pas représentées par
souci de clarté). Les connexions, pour être valides, doivent vérifier un certain nombre de contraintes. Celles-
ci sont détaillées pour chaque élément vue dans le deuxième chapitre.

On retrouve dans les deux exemples les mêmes composants fonctionnels Search, ResourceManager et
Renting, ce qui illustre leur réutilisation sur différentes bases. La généricité permet également d’utiliser le
même composant à plusieurs “endroits” de la même application, illustré ici par l’application du composant
Search entre Agency et Car et entre Agency et Client dans le premier exemple. De façon conforme à
l’approche par vues, les données spécifiques à une fonction particulière du système sont regroupées dans le
composant correspondant (la classe Rent par exemple fait partie du composant Renting et non de la base).

1.3. Rapprochement vues/composants 13

<<Component>> Search

<<ViewClass>>
<<ViewClass>> DateResource
Location
name <<ViewAttribute>> <<ViewAssociation>> date <<ViewAttribute>>
store 0..* Location location()

DateResource* findAll() DateResource findByDate()

<<Component>> Search <<Component>> ResourceManager

Base
<<ViewClass>>
<<ViewClass>>
ResourceOwner
Location Client
Agency
identifiant <<ViewAttribute>>
name <<ViewAttribute>> Name
Name own capacity
0..* date
adresse
phone void transfering(ResourceOwner o)
DateResource* findAll()
adresse void add(Resource r)
<<ViewAssociation>>
void remove(Resource r)
store
manage
0..* <<ViewAssociation>>
0..*
<<ViewClass>> manage
Car
DateResource 0..*
immatriculation
date <<ViewClass>>
date <<ViewAttribute>>
constructor Resource

Location location() model identifiant <<ViewAttribute>>


<<Component>> Renting

Rent

From

due_date

return_date

0..* 0..*
contain reference

<<ViewClass>> <<ViewClass>>

Product Client

identifiant <<ViewAttribute>> identifiant <<ViewAttibute>>

maximum_duration
int nbRenting()
bool free(date from, date to) int nbRenting()

F IG . 1.6 – Location de voitures - Approche composants vues


<<Component>> ResourceManager

<<ViewClass>>
ResourceOwner <<ViewClass>>
<<ViewAssociation>> Resource

capacity identifiant <<ViewAttribute>>
store 0..*
void transfering(ResourceOwner o)

void add(Resource r)

<<Component>> Search void remove(Resource r)

<<ViewClass>> Base

Location

name <<ViewAttribute>>

adresse <<ViewAttribute>> Location
Team
DateResource* findAll() indentifiant

adresse name
<<ViewAssociation>>
store

0..*

<<ViewClass>> 0..*

DateResource Researcher
Document
identifiant <<ViewAttribute>> name
title 0..* publishes 1..*
date <<ViewAttribute>> arrival_date AddToBase
publication_date

Location location()
Client
DateResource findByKey() name
inscription_date
Book Periodical

ISBN number

<<Component>> Renting

Rent

From
due_date

return_date

0..* 0..*
contain reference

<<ViewClass>>
<<ViewClass>>
Product
Client
int nbRenting()
int nbRenting()

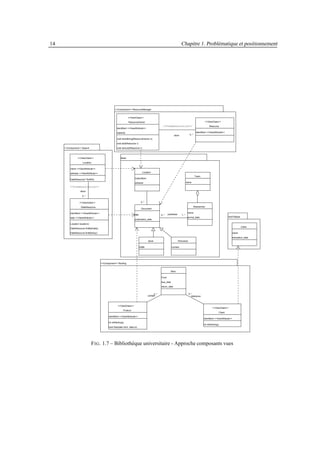

F IG . 1.7 – Bibliothèque universitaire - Approche composants vues

1.4. Modèle, Méta-Modèle, MDA 15

Il existe des entités qui
Niveau M3 Méta-méta-modèle peuvent avoir des relations
entre elles
Une classe désigne un
Niveau M2 Méta-modèle ensemble d’objets qui peuvent
avoir des attributs
Une voiture a une couleur
Niveau M1 Modèle et une immatriculation

Cette voiture
Niveau M0 Instances rouge immatriclée
12 XY 59

F IG . 1.8 – Les quatre niveaux de modélisation

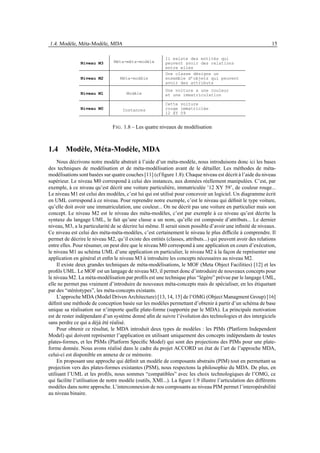

1.4 Modèle, Méta-Modèle, MDA
Nous décrivons notre modèle abstrait à l’aide d’un méta-modèle, nous introduisons donc ici les bases
des techniques de modélisation et de méta-modélisation avant de le détailler. Les méthodes de méta-
modélisations sont basées sur quatre couches [11] (cf figure 1.8). Chaque niveau est décrit à l’aide du niveau
supérieur. Le niveau M0 correspond à celui des instances, aux données réellement manipulées. C’est, par
exemple, à ce niveau qu’est décrit une voiture particulière, immatriculée ’12 XY 59’, de couleur rouge...
Le niveau M1 est celui des modèles, c’est lui qui est utilisé pour concevoir un logiciel. Un diagramme écrit
en UML correspond à ce niveau. Pour reprendre notre exemple, c’est le niveau qui définit le type voiture,
qu’elle doit avoir une immatriculation, une couleur... On ne décrit pas une voiture en particulier mais son
concept. Le niveau M2 est le niveau des méta-modèles, c’est par exemple à ce niveau qu’est décrite la
syntaxe du langage UML, le fait qu’une classe a un nom, qu’elle est composée d’attributs... Le dernier
niveau, M3, a la particularité de se décrire lui même. Il serait sinon possible d’avoir une infinité de niveaux.
Ce niveau est celui des méta-méta-modèles, c’est certainement le niveau le plus difficile à comprendre. Il
permet de décrire le niveau M2, qu’il existe des entités (classes, attributs...) qui peuvent avoir des relations
entre elles. Pour résumer, on peut dire que le niveau M0 correspond à une application en cours d’exécution,
le niveau M1 au schéma UML d’une application en particulier, le niveau M2 à la façon de représenter une
application en général et enfin le niveau M3 à introduire les concepts nécessaires au niveau M2.
Il existe deux grandes techniques de méta-modélisations, le MOF (Meta Object Facilities) [12] et les
profils UML. Le MOF est un langage de niveau M3, il permet donc d’introduire de nouveaux concepts pour
le niveau M2. La méta-modélisation par profils est une technique plus “légère” prévue par le langage UML,
elle ne permet pas vraiment d’introduire de nouveaux méta-concepts mais de spécialiser, en les étiquetant
par des “stéréotypes”, les méta-concepts existants.
L’approche MDA (Model Driven Architecture) [13, 14, 15] de l’OMG (Object Managment Group) [16]
définit une méthode de conception basée sur les modèles permettant d’obtenir à partir d’un schéma de base
unique sa réalisation sur n’importe quelle plate-forme (supportée par le MDA). La principale motivation
est de rester indépendant d’un système donné afin de suivre l’évolution des technologies et des intergiciels
sans perdre ce qui a déjà été réalisé.
Pour obtenir ce résultat, le MDA introduit deux types de modèles : les PIMs (Platform Independent
Model) qui doivent représenter l’application en utilisant uniquement des concepts indépendants de toutes
plates-formes, et les PSMs (Platform Specific Model) qui sont des projections des PIMs pour une plate-
forme donnée. Nous avons réalisé dans le cadre du projet ACCORD un état de l’art de l’approche MDA,
celui-ci est disponible en annexe de ce mémoire.
En proposant une approche qui définit un modèle de composants abstraits (PIM) tout en permettant sa
projection vers des plates-formes existantes (PSM), nous respectons la philosophie du MDA. De plus, en
utilisant l’UML et les profils, nous sommes “compatibles” avec les choix technologiques de l’OMG, ce
qui facilite l’utilisation de notre modèle (outils, XMI...). La figure 1.9 illustre l’articulation des différents
modèles dans notre approche. L’interconnexion de nos composants au niveau PIM permet l’interopérabilité
au niveau binaire.


View UML Base UML
connexion

vérification
des contraintes

PIM

PSM

Modèle CCM
avec XML+
associations IDL Java XML

Binaire Binaire Base Binaire Base Binaire
CCM EJB(++) CCM EJB(++) BDR

F IG . 1.9 – Application de MDA

Chapitre 2

Le modèle abstrait

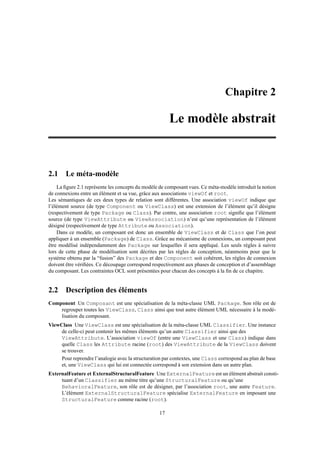

2.1 Le méta-modèle
La figure 2.1 représente les concepts du modèle de composant vues. Ce méta-modèle introduit la notion
de connexions entre un élément et sa vue, grâce aux associations viewOf et root.
Les sémantiques de ces deux types de relation sont différentes. Une association viewOf indique que
l’élément source (de type Component ou ViewClass) est une extension de l’élément qu’il désigne
(respectivement de type Package ou Class). Par contre, une association root signifie que l’élément
source (de type ViewAttribute ou ViewAssociation) n’est qu’une représentation de l’élément
désigné (respectivement de type Attribute ou Association).
Dans ce modèle, un composant est donc un ensemble de ViewClass et de Class que l’on peut
appliquer à un ensemble (Package) de Class. Grâce au mécanisme de connexions, un composant peut
être modélisé indépendamment des Package sur lesquelles il sera appliqué. Les seuls règles à suivre
lors de cette phase de modélisation sont décrites par les règles de conception, néanmoins pour que le
système obtenu par la “fusion” des Package et des Component soit cohérent, les règles de connexion
doivent être vérifiées. Ce découpage correspond respectivement aux phases de conception et d’assemblage
du composant. Les contraintes OCL sont présentées pour chacun des concepts à la fin de ce chapitre.

2.2 Description des éléments
Component Un Composant est une spécialisation de la méta-classe UML Package. Son rôle est de
regrouper toutes les ViewClass, Class ainsi que tout autre élément UML nécessaire à la modé-
lisation du composant.
ViewClass Une ViewClass est une spécialisation de la méta-classe UML Classifier. Une instance
de celle-ci peut contenir les mêmes éléments qu’un autre Classifier ainsi que des
ViewAttribute. L’association viewOf (entre une ViewClass et une Class) indique dans
quelle Class les Attribute racine (root) des ViewAttribute de la ViewClass doivent
se trouver.
Pour reprendre l’analogie avec la structuration par contextes, une Class correspond au plan de base
et, une ViewClass qui lui est connectée correspond à son extension dans un autre plan.
ExternalFeature et ExternalStructuralFeature Une ExternalFeature est un élément abstrait consti-
tuant d’un Classifier au même titre qu’une StructuralFeature ou qu’une
BehavioralFeature, son rôle est de désigner, par l’association root, une autre Feature.
L’élément ExternalStructuralFeature spécialise ExternalFeature en imposant une
StructuralFeature comme racine (root).

17

18 Chapitre 2. Le modèle abstrait

Component Package (from UML)

0..*

+viewOf AssociationEnd (from UML)

0..* isNavigable
* Association (from UML)
ordering
Classifier (from UML)
+connection
aggreagation
+participant +association
targetScope
2..*
* * multiplicity

changeability
+specification +specifedEnd
visibility +root
0..1
0..*

0..*
+owner ViewAssociation
+type +feature
Feature (from UML)

ownerScope
ViewClass Class (from UML)
0..* visibility
isActive
+viewOf

connection
0..* +root
0..*
StructuralFeature (from UML)
ExternalFeature
multiplicity

changeability

targetScope

ExternalStructuralFeature

Attribute (from UML)

initialValue

ViewAttribute

F IG . 2.1 – Le méta-modèle

Ce sont les éléments de base de notre modèle, qui permettent “d’importer” des données de l’exterieur
et qui permettent ainsi la conception du composant.
ViewAttribute Un ViewAttribute est un ExternalStructuralFeature dont le lien racine
(root) ne peut porter que sur un Attribute. Un ViewAttribute ne peut appartenir qu’à
une ViewClass.
C’est le seul élément de type ExternalFeature qui ne soit pas abstrait, donc le seul à pouvoir
apparaître dans un modèle de conception.
ViewAssociation Une ViewAssociation est une spécialisation de la méta-classe UML Association.
Une instance de celle-ci permet de contextualiser une Association du Package auquel s’ap-
plique (par le lien viewOf) le Component.
Une ViewAssociation est utilisée dans un composant pour “imposer” et manipuler l’Association
conrrespondante entre les classes de la base.

2.3 Contraintes OCL
ExternalFeature et ExternalStructuralFeature
Contraintes de conception
[1] La racine d’un ExternalStructuralFeature doit être un StructuralFeature.
self.root.oclIsKindOf(StructuralFeature);

2.3. Contraintes OCL 19

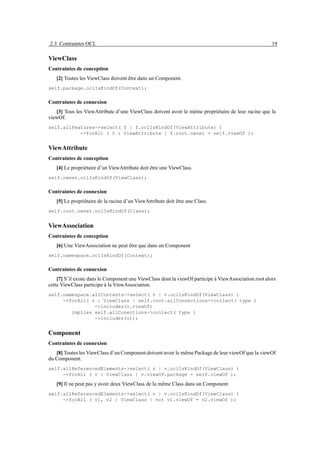

ViewClass
[2] Toutes les ViewClass doivent être dans un Component.
self.package.oclIsKindOf(Context);

Contraintes de connexion
[3] Tous les ViewAttribute d’une ViewClass doivent avoir le même propriétaire de leur racine que la
viewOf.
self.allFeatures->select( f | f.oclIsKindOf(ViewAttribute) )
->forAll ( f : ViewAttribute | f.root.owner = self.viewOf );

ViewAttribute
[4] Le propriétaire d’un ViewAttribute doit être une ViewClass.
self.owner.oclIsKindOf(ViewClass);

[5] Le propriétaire de la racine d’un ViewAttribute doit être une Class.
self.root.owner.oclIsKindOf(Class);

ViewAssociation
[6] Une ViewAssociation ne peut être que dans un Component
self.namespace.oclIsKindOf(Context);

[7] S’il existe dans le Component une ViewClass dont la viewOf participe à ViewAssociation.root alors
cette ViewClass participe à la ViewAssociation.
self.namespace.allContents->select( v | v.oclIsKindOf(ViewClass) )
->forAll( v : ViewClass | self.root.allConnections->collect( type )
->includes(v.viewOf)
implies self.allConections->collect( type )
->includes(v));

Component
[8] Toutes les ViewClass d’un Component doivent avoir le même Package de leur viewOf que la viewOf
du Component.
self.allReferencedElements->select( v | v.oclIsKindOf(ViewClass) )
->forAll ( v : ViewClass | v.viewOf.package = self.viewOf );

[9] Il ne peut pas y avoir deux ViewClass de la même Class dans un Component
->forAll ( v1, v2 : ViewClass | not v1.viewOf = v2.viewOf );

20 Chapitre 2. Le modèle abstrait

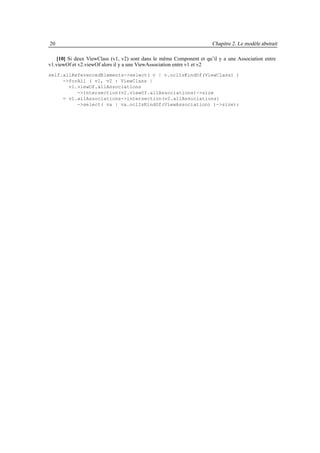

[10] Si deux ViewClass (v1, v2) sont dans le même Component et qu’il y a une Association entre
v1.viewOf et v2.viewOf alors il y a une ViewAssociation entre v1 et v2
->forAll ( v1, v2 : ViewClass |
v1.viewOf.allAssociations
->intersection(v2.viewOf.allAssociations)->size
= v1.allAssociations->intersection(v2.allAssociations)
->select( va | va.oclIsKindOf(ViewAssociation) )->size);

Chapitre 3

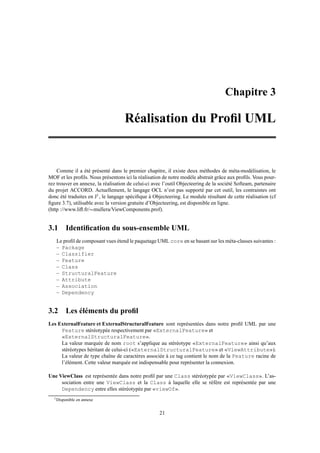

Réalisation du Profil UML

Comme il a été présenté dans le premier chapitre, il existe deux méthodes de méta-modèlisation, le
MOF et les profils. Nous présentons ici la réalisation de notre modèle abstrait grâce aux profils. Vous pour-
rez trouver en annexe, la réalisation de celui-ci avec l’outil Objecteering de la société Softeam, partenaire
du projet ACCORD. Actuellement, le langage OCL n’est pas supporté par cet outil, les contraintes ont
donc été traduites en J1 , le langage spécifique à Objecteering. Le module résultant de cette réalisation (cf
figure 3.7), utilisable avec la version gratuite d’Objecteering, est disponible en ligne.
(http ://www.lifl.fr/ mullera/ViewComponents.prof).

3.1 Identification du sous-ensemble UML
Le profil de composant vues étend le paquetage UML core en se basant sur les méta-classes suivantes :
– Package
– Classifier
– Feature
– Class
– StructuralFeature
– Attribute
– Association
– Dependency

3.2 Les éléments du profil
Les ExternalFeature et ExternalStructuralFeature sont représentées dans notre profil UML par une
Feature stéréotypée respectivement par «ExternalFeature» et
«ExternalStructuralFeature».
La valeur marquée de nom root s’applique au stéréotype «ExternalFeature» ainsi qu’aux
stéréotypes héritant de celui-ci («ExternalStructuralFeature» et «ViewAttribute»).
La valeur de type chaîne de caractères associée à ce tag contient le nom de la Feature racine de
l’élément. Cette valeur marquée est indispensable pour représenter la connexion.

Une ViewClass est représentée dans notre profil par une Class stéréotypée par «ViewClass». L’as-
sociation entre une ViewClass et la Class à laquelle elle se réfère est représentée par une
Dependency entre elles stéréotypée par «viewOf».
1 Disponible en annexe

21

22 Chapitre 3. Réalisation du Profil UML

Stéréotype s’applique à Définition
«ExternalFeature» Feature Indique que la Feature est
externe.
«ExternalStructural Feature Spécialise «ExternalFeature».
Feature» Indique que la racine porte
sur un élément structurel.
Tag s’applique à Définition
root «ExternalFeature» Nom d’une Feature
Désigne la racine de l’élément.

TAB . 3.1 – Stéréotypes et valeurs marquées pour les méta-types ExternalFeature et
ExternalStructuralFeature.

<<baseElement>> Feature
{From UML}
«stereotype»
ExternalFeature
<<tagged value>> root: string

<<baseElement>>

«<<stereotype>>»
ExternalStructuralFeature

<<baseElement>>
«stereotype»
ViewAttribute

F IG . 3.1 – Méta-modèle virtuel des ExternalFeature

«ViewClass» Class Indique que la Class est
une vue.
«viewOf» Dependency Permet d’indiquer une dépendance entre
une classe et sa vue.

TAB . 3.2 – Stéréotypes pour le méta-type ViewClass.

Classifier
{From UML}

<<baseElement>>

«stereotype»
ViewClass

F IG . 3.2 – Méta-modèle virtuel des ViewClass

Un ViewAttribute est représenté par un Attribute UML stéréotypé par «ViewAttribute». En
spécialisant «ExternalStructuralFeature», le stéréotype «ViewAttribute» hérite de
la valeur marquée root, qui doit ici contenir le nom d’un Attribute.

3.2. Les éléments du profil 23

Dependency
{From UML}

<<baseElement>>

«stereotype»
viewOf

F IG . 3.3 – Méta-modèle virtuel des viewOf

«ViewAttribute» Attribute Spécialise «ExternalStructuralFeature».
Indique que l’attribut est une vue.

TAB . 3.3 – Stéréotype pour le méta-type ViewAttribute.

Attribute
{From UML}

<<baseElement>>

«stereotype»
ViewAttribute

F IG . 3.4 – Méta-modèle virtuel des ViewAttribute
Une ViewAssociation est représentée par une Association UML stéréotypée par «ViewAssociation».
Une valeur marquée de nom root lui est appliquée. La valeur de type chaîne de caractères associée à
ce tag contient le nom de l’Association racine. Celle-ci permet de manipuler, dans le composant,
l’association définie dans le paquetage de base.

«ViewAssociation» Association Indique que l’association est une vue.
Tag s’applique à Définition
root «ViewAssociation» Nom d’une Association
Désigne la racine de la ViewAssociation.

TAB . 3.4 – Stéréotypes et valeurs marquées pour le méta-type ViewAssociation.

Association
{From UML}

<<baseElement>>

«stereotype»
ViewAssociation
<<tagged value>> root: string

F IG . 3.5 – Méta-modèle virtuel des ViewAssociation
Un composant est représenté par un Package UML stéréotypé par «Component». Son application à
un Package est représenté par une Dependency entre eux stéréotypée par «viewOf».

24 Chapitre 3. Réalisation du Proﬁl UML

«Component» Package Indique que le Package est
un composant vue.
«viewOf» Dependency Permet d’indiquer un dépendance entre
un paquetage et un composant.

TAB . 3.5 – Stéréotypes pour le méta-type Component.

Package
{From UML}

<<baseElement>>

«stereotype»
Component

F IG . 3.6 – Méta-modèle virtuel des Component

F IG . 3.7 – Le module Objecteering

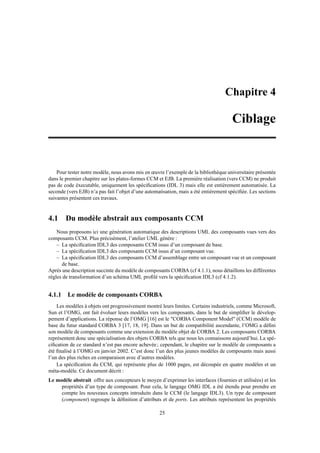

Chapitre 4

Ciblage

Pour tester notre modèle, nous avons mis en œuvre l’exemple de la bibliothèque universitaire présentée
dans le premier chapitre sur les plates-formes CCM et EJB. La première réalisation (vers CCM) ne produit
pas de code éxecutable, uniquement les spécifications (IDL 3) mais elle est entièrement automatisée. La
seconde (vers EJB) n’a pas fait l’objet d’une automatisation, mais a été entiérement spécifiée. Les sections
suivantes présentent ces travaux.

4.1 Du modèle abstrait aux composants CCM
Nous proposons ici une génération automatique des descriptions UML des composants vues vers des
composants CCM. Plus précisément, l’atelier UML génère :
– La spécification IDL3 des composants CCM issus d’un composant de base.
– La spécification IDL3 des composants CCM issus d’un composant vue.
– La spécification IDL3 des composants CCM d’assemblage entre un composant vue et un composant
de base.
Après une description succinte du modèle de composants CORBA (cf 4.1.1), nous détaillons les différentes
règles de transformation d’un schéma UML profilé vers la spécification IDL3 (cf 4.1.2).

4.1.1 Le modèle de composants CORBA
Les modèles à objets ont progressivement montré leurs limites. Certains industriels, comme Microsoft,
Sun et l’OMG, ont fait évoluer leurs modèles vers les composants, dans le but de simplifier le dévelop-
pement d’applications. La réponse de l’OMG [16] est le "CORBA Component Model" (CCM) modèle de
base du futur standard CORBA 3 [17, 18, 19]. Dans un but de compatibilité ascendante, l’OMG a défini
son modèle de composants comme une extension du modèle objet de CORBA 2. Les composants CORBA
représentent donc une spécialisation des objets CORBA tels que nous les connaissons aujourd’hui. La spé-
cification de ce standard n’est pas encore achevée ; cependant, le chapitre sur le modèle de composants a
été finalisé à l’OMG en janvier 2002. C’est donc l’un des plus jeunes modèles de composants mais aussi
l’un des plus riches en comparaison avec d’autres modèles.
La spécification du CCM, qui représente plus de 1000 pages, est découpée en quatre modèles et un
méta-modèle. Ce document décrit :
Le modèle abstrait offre aux concepteurs le moyen d’exprimer les interfaces (fournies et utilisées) et les
propriétés d’un type de composant. Pour cela, le langage OMG IDL a été étendu pour prendre en
compte les nouveaux concepts introduits dans le CCM (le langage IDL3). Un type de composant
(component) regroupe la définition d’attributs et de ports. Les attributs représentent les propriétés

25

26 Chapitre 4. Ciblage

configurables du type de composant. Un port représente une interface (au sens CORBA 2) soit four-
nie, soit requise, par le type de composant. Quatre types de ports sont définis dans le contexte du
CCM :
– Une facette est une interface fournie par un type de composant et qui est utilisée par des clients en
mode synchrone.
– Un réceptacle est une interface utilisée par un type de composant en mode synchrone.
– Un puit d’événement est une interface fournie par un type de composant et utilisée par ses clients
en mode asynchrone.
– Une source d’événement est une interface utilisée par un type de composant en mode asynchrone.
La figure 4.1 illustre un composant abstrait CCM doté de plusieurs ports.
Référence de Réceptacle
Composant Composant CCM

Composant

Implémentation
Références des facettes Puit d’événement
de facettes

Source d’événement

Composant

Attributs

F IG . 4.1 – Composant abstrait CCM

Le modèle de programmation spécifie le langage CIDL (Component Implementation Definition Lan-
guage) à utiliser pour définir la structure de l’implantation d’un type de composant, ainsi que cer-
tains de ses aspects non-fonctionnels (persistance, transactions, sécurité). L’utilisation de ce langage
est associée à un framework, le CIF (Component Implementation Framework), qui définit comment
les parties fonctionnelles (programmées) et non-fonctionnelles (décrites en IDL / CIDL et générées)
doivent coopérer. Il inclut aussi la manière dont l’implantation d’un composant interagit avec le
conteneur.
Le modèle de déploiement définit un processus qui permet d’installer une application sur différents sites
d’exécution de manière simple et automatique. Ce modèle s’appuie sur l’utilisation de paquetages de
composants, ainsi que de descripteurs OSD (Open Software Description, un vocabulaire XML), les
paquetages étant déployables et composables.
Le modèle d’exécution définit l’environnement d’exécution des instances de composants. Le rôle princi-
pal des conteneurs est de masquer et prendre en charge les aspects non-fonctionnels des composants
qu’il n’est alors plus nécessaire de programmer.

4.1.2 Règles de transformation
Pour la génération automatique, nous nous sommes basés sur le langage IDL3 permettant de décrire le
modèle abstrait CCM. De plus, nous nous sommes interressés uniquement aux ports synchrones du modèle
(facettes et réceptacles).

Génération du composant de base
Le tableau 4.1 énumère la transformation de chaque concept UML vers des concepts IDL3. Un com-
posant de base défini par un paquetage UML est spécifié par un module CCM.

4.1. Du modèle abstrait aux composants CCM 27

Chaque classe UML de ce paquetage est spécifiée par un composant CCM, ce composant dispose d’une
facette décrite par une interface IDL contenant toutes les descriptions publiques (attributs et opérations) de
la classe UML.
Les attributs d’une classe sont transformés en attributs primitifs CORBA (l’atelier UML vérifiant que les
attributs définis dans le modèle sont des attributs simples). Ces attributs sont spécifiés dans l’interface cor-
respondante à l’unique facette du composant CCM.
Les opérations UML sont également transformées en opérations contenues dans l’interface IDL de la fa-
cette du composant
Les associations sont exprimées par des opérations primitives de manipulation de l’association (add, get
, remove) définies dans l’interface IDL correspondante à la facette du composant. ces associations sont
également gérées par l’introduction de réceptacles au niveau des composants participants à l’association
(l’atelier UML se limite aux associations binaires)
Concept modèle abstrait UML spécification IDL3 correspondante
paquetage UML X module CCM X
classe X component X doté d’une
facette de nom serviceX de l’interface IX
et d’une maison de composant homeX
attributs publiques UML attributs IDL3 dans l’interface IX
opérations publiques UML opérations IDL3 dans l’interface IX
association UML opérations de gestion des associations,
réceptacle pour l’extrémité de l’association.

TAB . 4.1 – Correspondance composant UML de base et composants CCM

Exemple : Nous illustrons cette génération par l’exemple de la bibliothèque universitaire et en se
limitant aux classes UML Location et Document reliée par une association de nom manage, la spé-
cification IDL3 générée par l’atelier UML est la suivante :

module Base
{
interface ILocation ;
interface IDocument ;
typedef sequence<IDocument> IDocuments ;

interface ILocation
{
attribute string identifiant ;
attribute string adresse ;
public void addManage(IDocument value) ;
public IDocuments getManage() ;
public void removeManage(IDocument value) ;
} ;

interface IDocument
{
attribute string title ;
attribute string publication_date ;
public void setManage(ILocation value) ;
public ILocation getManage() ;
public void removeManage() ;
} ;

component Location
{
provides ILocation serviceLocation ;
uses multiple IDocument manage ;
} ;


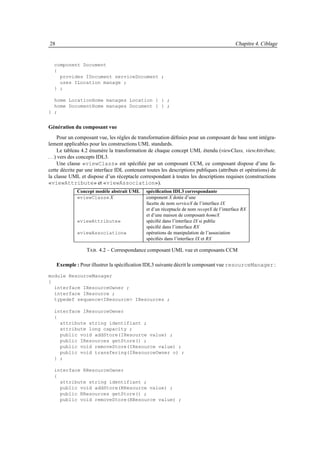

component Document
{
provides IDocument serviceDocument ;
uses ILocation manage ;
} ;

home LocationHome manages Location { } ;
home DocumentHome manages Document { } ;
} ;

Génération du composant vue
Pour un composant vue, les règles de transformation définies pour un composant de base sont intégra-
lement applicables pour les constructions UML standards.
Le tableau 4.2 énumère la transformation de chaque concept UML étendu (viewClass, viewAttribute,
. . .) vers des concepts IDL3.
Une classe «viewClass» est spécifiée par un composant CCM, ce composant dispose d’une fa-
cette décrite par une interface IDL contenant toutes les descriptions publiques (attributs et opérations) de
la classe UML et dispose d’un réceptacle correspondant à toutes les descriptions requises (constructions
«viewAttribute» et «viewAssociation»).
Concept modèle abstrait UML spécification IDL3 correspondante
«viewClass» X component X dotée d’une
facette de nom serviceX de l’interface IX
et d’un réceptacle de nom receptX de l’interface RX
et d’une maison de composant homeX
«viewAttribute» spécifié dans l’interface IX si public
spécifié dans l’interface RX
«viewAssociation» opérations de manipulation de l’association
spécifiés dans l’interface IX et RX

TAB . 4.2 – Correspondance composant UML vue et composants CCM

Exemple : Pour illustrer la spécification IDL3 suivante décrit le composant vue resourceManager :

module ResourceManager
{
interface IResourceOwner ;
interface IResource ;
typedef sequence<IResource> IResources ;

interface IResourceOwner
{
attribute long capacity ;
public void addStore(IResource value) ;
public IResources getStore() ;
public void removeStore(IResource value) ;
public void transfering(IResourceOwner o) ;
} ;

interface RResourceOwner
{
public void addStore(RResource value) ;
public RResources getStore() ;
public void removeStore(RResource value) ;

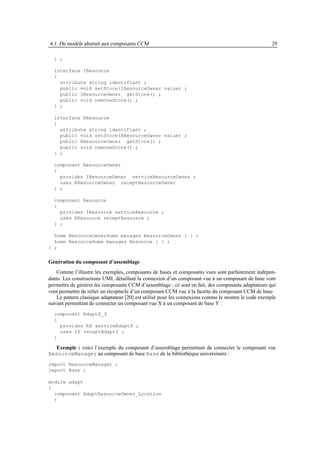

4.1. Du modèle abstrait aux composants CCM 29

} ;

interface IResource
{
public void setStore(IResourceOwner value) ;
public IResourceOwner getStore() ;
public void removeStore() ;
} ;

interface RResource
{
public void setStore(RResourceOwner value) ;
public RResourceOwner getStore() ;
public void removeStore() ;
} ;

component ResourceOwner
{
provides IResourceOwner serviceResourceOwner ;
uses RResourceOwner receptResourceOwner
} ;

component Resource
{
provides IResource serviceResource ;
uses RResource receptResource ;
} ;

home ResourceOwnerHome manages ResourceOwner { } ;
home ResourceHome manages Resource { } ;
} ;

Génération du composant d’assemblage
Comme l’illustre les exemples, composants de bases et composants vues sont parfaitement indépen-
dants. Les constructions UML détaillant la connexion d’un composant vue à un composant de base vont
permettre de générer les composants CCM d’assemblage : ce sont en fait, des composants adaptateurs qui
vont permettre de relier un réceptacle d’un composant CCM vue à la facette du composant CCM de base.
Le pattern classique adaptateur [20] est utilisé pour les connexions comme le montre le code exemple
suivant permettant de connecter un composant vue X à un composant de base Y :
component AdaptX_Y
{
provides RX serviceAdaptX ;
uses IY receptAdaptY ;
}

Exemple : voici l’exemple du composant d’assemblage permettant de connecter le composant vue
ResourceManager au composant de base Base de la bibliothèque universitaire :
import ResourceManager ;
import Base ;

module adapt
{
component AdaptResourceOwner_Location
{


provides ResourceManager::RResourceOwner serviceAdaptResourceOwner ;
uses Base::Ilocation receptAdaptLocation ;
} ;

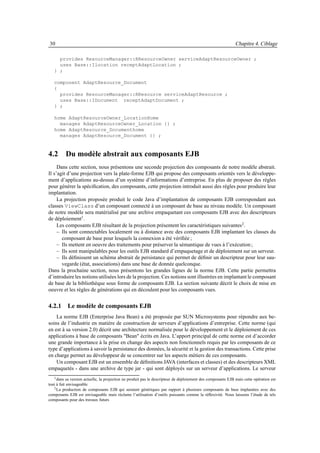

component AdaptResource_Document
{
provides ResourceManager::RResource serviceAdaptResource ;
uses Base::IDocument receptAdaptDocument ;
} ;

home AdaptResourceOwner_LocationHome
manages AdaptResourceOwner_Location {} ;
home AdaptResource_Documenthome
manages AdaptResource_Document {} ;

4.2 Du modèle abstrait aux composants EJB
Dans cette section, nous présentons une seconde projection des composants de notre modèle abstrait.
Il s’agit d’une projection vers la plate-forme EJB qui propose des composants orientés vers le développe-
ment d’applications au-dessus d’un système d’informations d’entreprise. En plus de proposer des règles
pour générer la spécification, des composants, cette projection introduit aussi des règles pour produire leur
implantation.
La projection proposée produit le code Java d’implantation de composants EJB correspondant aux
classes ViewClass d’un composant connecté à un composant de base au niveau modèle. Un composant
de notre modèle sera matérialisé par une archive empaquetant ces composants EJB avec des descripteurs
de déploiement1.
Les composants EJB résultant de la projection présentent les caractéristiques suivantes 2 .
– Ils sont connectables localement ou à distance avec des composants EJB implantant les classes du
composant de base pour lesquels la connexion a été vérifiée ;
– Ils mettent en oeuvre des traitements pour préserver la sémantique de vues à l’exécution ;
– Ils sont manipulables pour les outils EJB standard d’empaquetage et de déploiement sur un serveur.
– Ils définissent un schéma abstrait de persistance qui permet de définir un descripteur pour leur sau-
vegarde (état, associations) dans une base de donnée quelconque.
Dans la prochaine section, nous présentons les grandes lignes de la norme EJB. Cette partie permettra
d’introduire les notions utilisées lors de la projection. Ces notions sont illustrées en implantant le composant
de base de la bibliothèque sous forme de composants EJB. La section suivante décrit le choix de mise en
oeuvre et les règles de générations qui en découlent pour les composants vues.

4.2.1 Le modèle de composants EJB
La norme EJB (Enterprise Java Bean) a été proposée par SUN Microsystems pour répondre aux be-
soins de l’industrie en matière de construction de serveurs d’applications d’entreprise. Cette norme (qui
en est à sa version 2.0) décrit une architecture normalisée pour le développement et le déploiement de ces
applications à base de composants "Bean" écrits en Java. L’apport principal de cette norme est d’accorder
une grande importance à la prise en change des aspects non fonctionnels requis par les composants de ce
type d’applications à savoir la persistance des données, la sécurité et la gestion des transactions. Cette prise
en charge permet au développeur de se concentrer sur les aspects métiers de ces composants.
Un composant EJB est un ensemble de définitions JAVA (interfaces et classes) et des descripteurs XML
empaquetés - dans une archive de type jar - qui sont déployés sur un serveur d’applications. Le serveur
1 dans sa version actuelle, la projection ne produit pas le descripteur de déploiement des composants EJB mais cette opération est

tout à fait envisageable
2 La production de composants EJB qui seraient génériques par rapport à plusieurs composants de base implantées avec des

composants EJB est envisageable mais réclame l’utilisation d’outils puissants comme la réflexivité. Nous laissons l’étude de tels
composants pour des travaux futurs

4.2. Du modèle abstrait aux composants EJB 31

utilise les informations contenues dans le descripteur pour instancier le composant EJB dans un container
dont la fonction est de fournir une interface entre le composant et son environnement, prenant en charge un
certain nombre d’aspects non-fonctionnels.

F IG . 4.2 – L’architecture EJB
Un composant EJB offre des services exposés aux clients sous la forme d’une interface Java de type
EJBObject (pour des client distants) ou EJBLocalObject (pour des clients locaux, c’est-à-dire s’exécutant
dans la même machine virtuelle). Un client d’un EJB peut être n’importe quel programme susceptible de
communiquer par le protocole RMI-IIOP et notamment un autre EJB ou encore un ensemble de servlet
et de pages JSP. Le container se charge de transformer les requêtes distantes du client en appels réels aux
composants, en les enveloppant éventuellement dans un contexte transactionnel.
Le code suivant présente l’interface de services proposée par des composants EJB implantant respecti-
vement la classe Document et la classe Location appartenant au composant de base de notre exemple. Les
méthodes spéciﬁées par chaque interface donne accès aux attributs et aux associations déﬁnis à ce niveau.
public interface Document extends EJBLocalObject
{
public String getDocumentId();
public String getTitle();
public void setTitle(String title);
public Date getPublicationDate();
public void setPublicationDate(Date d);
public Location getLocation();
public void setLocation(Location loc);
public Collection getAuthors();
public void addAuthor(Researcher r);
}

public interface Location extends EJBLocalObject
{
public String getLocationId();
public String getAddress();
public void setAddress(String a);
public Collection getDocuments();
public void addDocument(Document d);
}

A chaque composant EJB est également associée une maison de composant qui est chargée de la
construction effective des composants, de leur destruction et éventuellement de leur recherche. Ces mai-
sons correspondent à la notion bien connue de fabrique. Elles sont généralement localisables par un client,


par exemple au travers d’un service de nommage, et offre une interface uniforme de type EJBHome (des-
tinée aux clients distants) ou EJBLocalHome (destinée aux clients locaux) pour la gestion des instances de
composants associés.

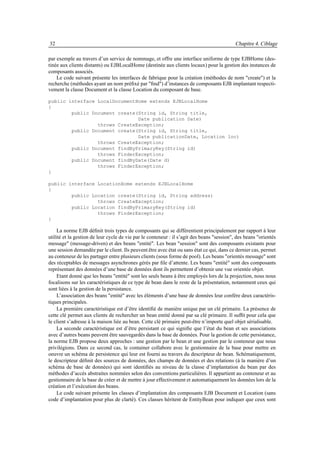

Le code suivant présente les interfaces de fabrique pour la création (méthodes de nom "create") et la
recherche (méthodes ayant un nom préfixé par "find") d’instances de composants EJB implantant respecti-
vement la classe Document et la classe Location du composant de base.

public interface LocalDocumentHome extends EJBLocalHome
{
public Document create(String id, String title,
Date publication Date)
throws CreateException;
public Document create(String id, String title,
Date publicationDate, Location loc)
public Document findByPrimaryKey(String id)
throws FinderException;
public Document findByDate(Date d)
}

public interface LocationHome extends EJBLocalHome
{
public Location create(String id, String address)
public Location findByPrimaryKey(String id)
}

La norme EJB définit trois types de composants qui se différentient principalement par rapport à leur
utilité et la gestion de leur cycle de vie par le conteneur : il s’agit des beans "session", des beans "orientés
message" (message-driven) et des beans "entité". Les bean "session" sont des composants existants pour
une session demandée par le client. Ils peuvent être avec état ou sans état ce qui, dans ce dernier cas, permet
au conteneur de les partager entre plusieurs clients (sous forme de pool). Les beans "orientés message" sont
des réceptables de messages asynchrones gérés par file d’attente. Les beans "entité" sont des composants
représentant des données d’une base de données dont ils permettent d’obtenir une vue orientée objet.
Etant donné que les beans "entité" sont les seuls beans à être employés lors de la projection, nous nous
focalisons sur les caractéristiques de ce type de bean dans le reste de la présentation, notamment ceux qui
sont liées à la gestion de la persistance.
L’association des beans "entité" avec les éléments d’une base de données leur confère deux caractéris-
tiques principales.
La première caractéristique est d’être identifié de manière unique par un clé primaire. La présence de
cette clé permet aux clients de rechercher un bean entité donné par sa clé primaire. Il suffit pour cela que
le client s’adresse à la maison liée au bean. Cette clé primaire peut-être n’importe quel objet sérialisable.
La seconde caractéristique est d’être persistant ce qui signifie que l’état du bean et ses associations
avec d’autres beans peuvent être sauvegardés dans la base de données. Pour la gestion de cette persistance,
la norme EJB propose deux approches : une gestion par le bean et une gestion par le conteneur que nous
privilégions. Dans ce second cas, le container collabore avec le gestionnaire de la base pour mettre en
oeuvre un schéma de persistence qui leur est fourni au travers du descripteur de bean. Schématiquement,
le descripteur définit des sources de données, des champs de données et des relations (à la manière d’un
schéma de base de données) qui sont identifiés au niveau de la classe d’implantation du bean par des
méthodes d’accès abstraites nommées selon des conventions particulières. Il appartient au conteneur et au
gestionnaire de la base de créer et de mettre à jour effectivement et automatiquement les données lors de la
création et l’exécution des beans.
Le code suivant présente les classes d’implantation des composants EJB Document et Location (sans
code d’implantation pour plus de clarté). Ces classes héritent de EntityBean pour indiquer que ceux sont


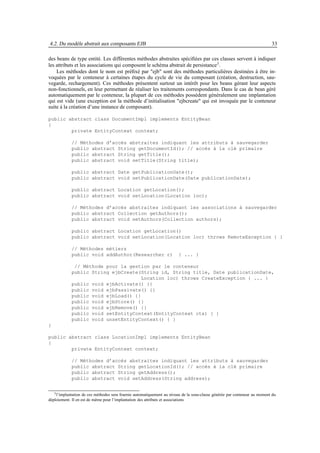

des beans de type entité. Les différentes méthodes abstraites spéciﬁées par ces classes servent à indiquer
les attributs et les associations qui composent le schéma abstrait de persistance 3 .
Les méthodes dont le nom est préﬁxé par "ejb" sont des méthodes particulières destinées à être in-
voquées par le conteneur à certaines étapes du cycle de vie du composant (création, destruction, sau-
vegarde, rechargement). Ces méthodes présentent surtout un intérêt pour les beans gérant leur aspects
non-fonctionnels, en leur permettant de réaliser les traitements correspondants. Dans le cas de bean géré
automatiquement par le conteneur, la plupart de ces méthodes possèdent généralement une implantation
qui est vide (une exception est la méthode d’initialisation "ejbcreate" qui est invoquée par le conteneur
suite à la création d’une instance de composant).

public abstract class DocumentImpl implements EntityBean
{
private EntityContext context;

// Méthodes d’accès abstraites indiquant les attributs à sauvegarder
public abstract String getDocumentId(); // accès à la clé primaire
public abstract String getTitle();
public abstract void setTitle(String title);

public abstract Date getPublicationDate();
public abstract void setPublicationDate(Date publicationDate);

public abstract Location getLocation();
public abstract void setLocation(Location loc);

// Méthodes d’accès abstraites indiquant les associations à sauvegarder
public abstract Collection getAuthors();
public abstract void setAuthors(Collection authors);

public abstract Location getLocation()
public abstract void setLocation(Location loc) throws RemoteException { }

// Méthodes métiers
public void addAuthor(Researcher r) { ... }

// Méthode pour la gestion par le conteneur
public String ejbCreate(String id, String title, Date publicationDate,
Location loc) throws CreateException { ... }
public void ejbActivate() {}
public void ejbPassivate() {}
public void ejbLoad() {}
public void ejbStore() {}
public void ejbRemove() {}
public void setEntityContext(EntityContext ctx) { }
public void unsetEntityContext() { }
}

public abstract class LocationImpl implements EntityBean
{

// Méthodes d’accès abstraites indiquant les attributs à sauvegarder
public abstract String getLocationId(); // accès à la clé primaire
public abstract String getAddress();
public abstract void setAddress(String address);

3 l’implantation de ces méthodes sera fournie automatiquement au niveau de la sous-classe générée par conteneur au moment du

déploiement. Il en est de même pour l’implantation des attributs et associations


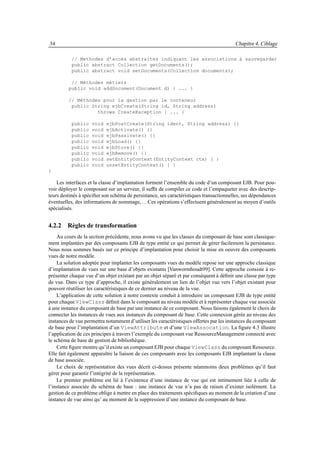

// Methodes d’accès abstraites indiquant les associations à sauvegarder
public abstract Collection getDocuments();
public abstract void setDocuments(Collection documents);

// Méthodes métiers
public void addDocument(Document d) { ... }

// Méthodes pour la gestion par le conteneur
public String ejbCreate(String id, String address)
throws CreateException { ... }

public void ejbPostCreate(String ident, String address) {}
public void setEntityContext(EntityContext ctx) { }
public void unsetEntityContext() { }
}

Les interfaces et la classe d’implantation forment l’ensemble du code d’un composant EJB. Pour pou-
voir déployer le composant sur un serveur, il suffit de compiler ce code et l’empaqueter avec des descrip-
teurs destinés à spécifier son schéma de persistance, ses caractéristiques transactionnelles, ses dépendances
éventuelles, des informations de nommage, . . .Ces opérations s’effectuent généralement au moyen d’outils
spécialisés.

4.2.2 Règles de transformation
Au cours de la section précédente, nous avons vu que les classes du composant de base sont classique-
ment implantées par des composants EJB de type entité ce qui permet de gérer facilement la persistance.
Nous nous sommes basés sur ce principe d’implantation pour choisir la mise en oeuvre des composants
vues de notre modèle.
La solution adoptée pour implanter les composants vues du modèle repose sur une approche classique
d’implantation de vues sur une base d’objets existants [Vanwormhoudt99]. Cette approche consiste à re-
présenter chaque vue d’un objet existant par un objet séparé et par conséquent à définir une classe par type
de vue. Dans ce type d’approche, il existe généralement un lien de l’objet vue vers l’objet existant pour
pouvoir réutiliser les caractéristiques de ce dernier au niveau de la vue.
L’application de cette solution à notre contexte conduit à introduire un composant EJB de type entité
pour chaque ViewClass définit dans le composant au niveau modèle et à représenter chaque vue associée
à une instance du composant de base par une instance de ce composant. Nous faisons également le choix de
connecter les instances de vues aux instances du composant de base. Cette connexion gérée au niveau des
instances de vue permettra notamment d’utiliser les caractéristiques offertes par les instances du composant
de base pour l’implantation d’un ViewAttribute et d’une ViewAssocation. La figure 4.3 illustre
l’application de ces principes à travers l’exemple du composant vue RessourceManagement connecté avec
le schéma de base de gestion de bibliothèque.
Cette figure montre qu’il existe un composant EJB pour chaque ViewClass du composant Ressource.
Elle fait également apparaître la liaison de ces composants avec les composants EJB implantant la classe
de base associée.
Le choix de représentation des vues décrit ci-dessus présente néanmoins deux problèmes qu’il faut
gérer pour garantir l’intégrité de la représentation.
Le premier problème est lié à l’existence d’une instance de vue qui est intimement liée à celle de
l’instance associée du schéma de base : une instance de vue n’a pas de raison d’exister isolément. La
gestion de ce problème oblige à mettre en place des traitements spécifiques au moment de la création d’une
instance de vue ainsi qu’ au moment de la suppression d’une instance du composant de base.


Conteneur des vues BD
JDBC BD
EJB Home object Ressource
Owner
EJB Object (Entité )
viewof
Conteneur Base
JDBC

EJB Home object Ressource
EJB Home object Location
(Entité )
EJB Object viewof (Entité )
EJB Object

1..*
JVM
EJB Home object Document
(Entité )
EJB Object

JVM

F IG . 4.3 – Modèle abstrait vers EJB

Le second problème provient de la sémantique de la ViewAssociation. Dans un composant vue,
l’accès à une ViewAssociation permet d’obtenir les vues correspondantes des instances du composant
de base situés aux extrémités de l’association. Le respect de cette sémantique dans le cadre de la solution
décrite ci-dessus nécessite de retrouver facilement une instance de vue depuis une instance du composant
de base. Pour résoudre ce problème, nous proposons d’attribuer la même clé primaire à l’instance du
composant de base et à ses instances de vue et d’effectuer une recherche selon cette clé.
Nous reviendrons plus en détail sur les traitements de ces deux problèmes lors de la description de la
classe d’implantation des composants EJB représentant des vues.

Projection d’une ViewClass
La définition d’une classe de composant EJB correspondant à une ViewClass est établie selon plu-
sieurs règles de projection que nous allons maintenant préciser. Ces règles sont illustrées en reprenant
l’exemple du composant vue RessourceManager.
La projection d’une ViewClass d’un composant donne lieu à la génération des interfaces (fabrique et
services) et la génération d’une classe de composant EJB de type entité. Pour simplifier, nous limitons les
explications aux interfaces locales de fabrique et de services, les interfaces distantes pouvant être élaborées
selon des règles similaires.
L’interface de fabrique locale doit permettre la création d’instance de la ViewClass ainsi que la re-
cherche de ces instances à partir d’une clé primaire. Les règles suivantes sont appliquées pour la
génération de cette interface :
– Le nom de l’interface est construit à partir du nom de la ViewClass et du suffixe "Home"
– Comme toute interface de fabrique locale, l’interface générée hérite de EJBLocalHome
– Pour la création, l’interface inclue la spécification d’une méthode nommée "create" à un paramètre
dont l’utilité est importante : il sert à initialiser la connexion avec l’instance du composant de base.
Ce paramètre est donc typé par le composant EJB (plus précisément son interface de service locale)
implantant la classe du composant de base associée à la ViewClass.


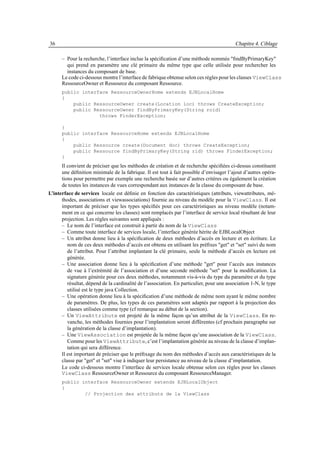

– Pour la recherche, l’interface inclue la spécification d’une méthode nommée "findByPrimaryKey"
qui prend en paramètre une clé primaire du même type que celle utilisée pour rechercher les
instances du composant de base.
Le code ci-dessous montre l’interface de fabrique obtenue selon ces règles pour les classes ViewClass
RessourceOwner et Ressource du composant Ressource.
public interface RessourceOwnerHome extends EJBLocalHome
{
public RessourceOwner create(Location loc) throws CreateException;
public RessourceOwner findByPrimaryKey(String roid)

}
public interface RessourceHome extends EJBLocalHome
{
public Ressource create(Document doc) throws CreateException;
public Ressource findByPrimaryKey(String rid) throws FinderException;
}
Il convient de préciser que les méthodes de création et de recherche spécifiées ci-dessus constituent
une définition minimale de la fabrique. Il est tout à fait possible d’envisager l’ajout d’autres opéra-
tions pour permettre par exemple une recherche basée sur d’autres critères ou également la création
de toutes les instances de vues correspondant aux instances de la classe du composant de base.
L’interface de services locale est définie en fonction des caractéristiques (attributs, viewattributes, mé-
thodes, associations et viewassociations) fournie au niveau du modèle pour la ViewClass. Il est
important de préciser que les types spécifiés pour ces caractéristiques au niveau modèle (notam-
ment en ce qui concerne les classes) sont remplacés par l’interface de service local résultant de leur
projection. Les règles suivantes sont appliqués :
– Le nom de l’interface est construit à partir du nom de la ViewClass
– Comme toute interface de services locale, l’interface générée hérite de EJBLocalObject
– Un attribut donne lieu à la spécification de deux méthodes d’accès en lecture et en écriture. Le
nom de ces deux méthodes d’accès est obtenu en utilisant les préfixes "get" et "set" suivi du nom
de l’attribut. Pour l’attribut implantant la clé primaire, seule la méthode d’accès en lecture est
générée.
– Une association donne lieu à la spécification d’une méthode "get" pour l’accès aux instances
de vue à l’extrémité de l’association et d’une seconde méthode "set" pour la modification. La
signature générée pour ces deux méthodes, notamment vis-à-vis du type du paramètre et du type
résultat, dépend de la cardinalité de l’association. En particulier, pour une association 1-N, le type
utilisé est le type java Collection.
– Une opération donne lieu à la spécification d’une méthode de même nom ayant le même nombre
de paramètres. De plus, les types de ces paramètres sont adaptés par rapport à la projection des
classes utilisées comme type (cf remarque au début de la section).
– Un ViewAttribute est projeté de la même façon qu’un attribut de la ViewClass. En re-
vanche, les méthodes fournies pour l’implantation seront différentes (cf prochain paragraphe sur
la génération de la classe d’implantation).
– Une ViewAssociation est projetée de la même façon qu’une association de la ViewClass.
Comme pour les ViewAttribute, c’est l’implantation générée au niveau de la classe d’implan-
tation qui sera différence.
Il est important de préciser que le préfixage du nom des méthodes d’accès aux caractéristiques de la
classe par "get" et "set" vise à indiquer leur persistance au niveau de la classe d’implantation.
Le code ci-dessous montre l’interface de services locale obtenue selon ces règles pour les classes
ViewClass RessourceOwner et Ressource du composant RessourceManager.
public interface RessourceOwner extends EJBLocalObject
{
// Projection des attributs de la ViewClass


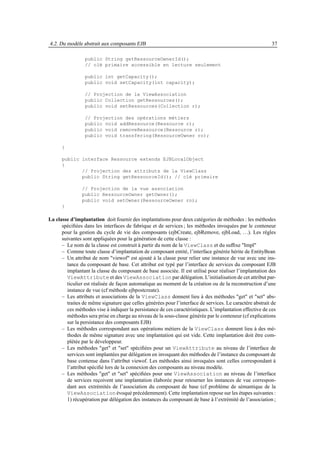

public String getRessourceOwnerId();
// clé primaire accessible en lecture seulement

public int getCapacity();
public void setCapacity(int capacity);

// Projection de la ViewAssociation
public Collection getRessources();
public void setRessources(Collection r);

// Projection des opérations métiers
public void addRessource(Ressource r);
public void removeRessource(Ressource r);
public void transfering(RessourceOwner ro);

}

public interface Ressource extends EJBLocalObject
{
// Projection des attributs de la ViewClass
public String getRessourceId(); // clé primaire

// Projection de la vue association
public RessourceOwner getOwner();
public void setOwner(RessourceOwner ro);
}

La classe d’implantation doit fournir des implantations pour deux catégories de méthodes : les méthodes
spécifiées dans les interfaces de fabrique et de services ; les méthodes invoquées par le conteneur
pour la gestion du cycle de vie des composants (ejbCreate, ejbRemove, ejbLoad, . . .). Les règles
suivantes sont appliquées pour la génération de cette classe :
– Le nom de la classe est construit à partir du nom de la ViewClass et du suffixe "Impl"
– Comme toute classe d’implantation de composant entité, l’interface générée hérite de EntityBean
– Un attribut de nom "viewof" est ajouté à la classe pour relier une instance de vue avec une ins-
tance du composant de base. Cet attribut est typé par l’interface de services du composant EJB
implantant la classe du composant de base associée. Il est utilisé pour réaliser l’implantation des
ViewAttribute et des ViewAssociation par délégation. L’initialisation de cet attribut par-
ticulier est réalisée de façon automatique au moment de la création ou de la reconstruction d’une
instance de vue (cf méthode ejbpostcreate).
– Les attributs et associations de la ViewClass donnent lieu à des méthodes "get" et "set" abs-
traites de même signature que celles générées pour l’interface de services. Le caractère abstrait de
ces méthodes vise à indiquer la persistance de ces caractéristiques. L’implantation effective de ces
méthodes sera prise en charge au niveau de la sous-classe générée par le conteneur (cf explications
sur la persistance des composants EJB)
– Les méthodes correspondant aux opérations métiers de la ViewClass donnent lieu à des mé-
thodes de même signature avec une implantation qui est vide. Cette implantation doit être com-
plétée par le développeur.
– Les méthodes "get" et "set" spécifiées pour un ViewAttribute au niveau de l’interface de
services sont implantées par délégation en invoquant des méthodes de l’instance du composant de
base contenue dans l’attribut viewof. Les méthodes ainsi invoquées sont celles correspondant à
l’attribut spécifié lors de la connexion des composants au niveau modèle.
– Les méthodes "get" et "set" spécifiées pour une ViewAssociation au niveau de l’interface
de services reçoivent une implantation élaborée pour retourner les instances de vue correspon-
dant aux extrémités de l’association du composant de base (cf problème de sémantique de la
ViewAssociation évoqué précédemment). Cette implantation repose sur les étapes suivantes :

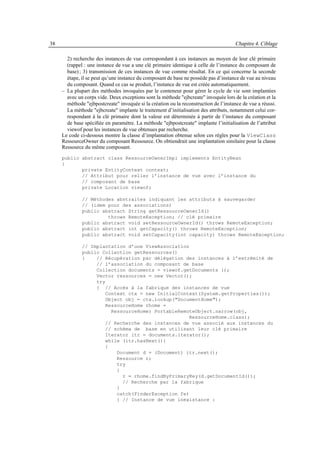

1) récupération par délégation des instances du composant de base à l’extrémité de l’association ;


2) recherche des instances de vue correspondant à ces instances au moyen de leur clé primaire
(rappel : une instance de vue a une clé primaire identique à celle de l’instance du composant de
base) ; 3) transmission de ces instances de vue comme résultat. En ce qui concerne la seconde
étape, il se peut qu’une instance du composant de base ne possède pas d’instance de vue au niveau
du composant. Quand ce cas se produit, l’instance de vue est créée automatiquement.
– La plupart des méthodes invoquées par le conteneur pour gérer le cycle de vie sont implantées
avec un corps vide. Deux exceptions sont la méthode "ejbcreate" invoquée lors de la création et la
méthode "ejbpostcreate" invoquée si la création ou la reconstruction de l’instance de vue a réussi.
La méthode "ejbcreate" implante le traitement d’initialisation des attributs, notamment celui cor-
respondant à la clé primaire dont la valeur est déterminée à partir de l’instance du composant
de base spéciﬁée en paramètre. La méthode "ejbpostcreate" implante l’initialisation de l’attribut
viewof pour les instances de vue obtenues par recherche.
Le code ci-dessous montre la classe d’implantation obtenue selon ces règles pour la ViewClass
RessourceOwner du composant Ressource. On obtiendrait une implantation similaire pour la classe
Ressource du même composant.
public abstract class RessourceOwnerImpl implements EntityBean
{
// Attribut pour relier l’instance de vue avec l’instance du
// composant de base
private Location viewof;

// Méthodes abstraites indiquant les attributs à sauvegarder
// (idem pour des associations)
public abstract String getRessourceOwnerId()
throws RemoteException; // clé primaire
public abstract void setRessourceOwnerId() throws RemoteException;
public abstract int getCapacity() throws RemoteException;
public abstract void setCapacity(int capacity) throws RemoteException;

// Implantation d’une ViewAssociation
public Collection getRessources()
{ // Récupération par délégation des instances à l’extrémité de
// l’association du composant de base
Collection documents = viewof.getDocuments ();
Vector ressources = new Vector();
try
{ // Accès à la fabrique des instances de vue
Context ctx = new InitialContext(System.getProperties());
Object obj = ctx.lookup("DocumentHome");
RessourceHome rhome =
RessourceHome) PortableRemoteObject.narrow(obj,
RessourceHome.class);
// Recherche des instances de vue associé aux instances du
// schéma de base en utilisant leur clé primaire
Iterator itr = documents.iterator();
while (itr.hasNext())
{
Document d = (Document) itr.next();
Ressource r;
try
{
r = rhome.findByPrimaryKey(d.getDocumentId());
// Recherche par la fabrique
}
catch(FinderException fe)
{ // Instance de vue inexistance :


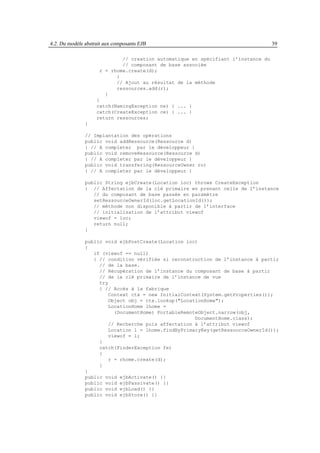

// creation automatique en spécifiant l’instance du
// composant de base associée
r = rhome.create(d);
}
// Ajout au résultat de la méthode
ressources.add(r);
}
}
catch(NamingException ne) { ... }
catch(CreateException ce) { ... }
return ressources;
}

// Implantation des opérations
public void addRessource(Ressource d)
{ // A completer par le développeur }
public void removeRessource(Ressource d)
public void transfering(RessourceOwner ro)

public String ejbCreate(Location loc) throws CreateException
{ // Affectation de la clé primaire en prenant celle de l’instance
// du composant de base passée en paramètre
setRessourceOwnerId(loc.getLocationId());
// méthode non disponible à partir de l’interface
// initialisation de l’attribut viewof
viewof = loc;
return null;
}

public void ejbPostCreate(Location loc)
{
if (viewof == null)
{ // condition vérifiée si reconstruction de l’instance à partir
// de la base.
// Récupération de l’instance du composant de base à partir
// de la clé primaire de l’instance de vue
try
{ // Accès à la fabrique
Context ctx = new InitialContext(System.getProperties());
Object obj = ctx.lookup("LocationHome");
LocationHome lhome =
(DocumentHome) PortableRemoteObject.narrow(obj,
DocumentHome.class);
// Recherche puis affectation à l’attribut viewof
Location l = lhome.findByPrimaryKey(getRessourceOwnerId());
viewof = l;
}
catch(FinderException fe)
{
r = rhome.create(d);
}
}


public void setEntityContext(EntityContext ctx) {}
public void unsetEntityContext() {}
}
La solution qui vient d’être proposée pour la classe d’implantation permet de résoudre le problème
relatif à la sémantique de la ViewAssociation ainsi qu’une partie du problème relatif à l’existence des
vues (côté composant vue).
En ce qui concerne ce second problème, il reste encore une partie non traitée qui est la suppression
d’instances du composant de base. Ce qui nécessite la suppression des instances de vue associées. Une
solution à ce problème peut être envisagée en appliquant le patron de conception classique Observateur. Ce
patron propose un schéma d’interaction entre un objet "observé" et des objets "observateurs" intéressés par
l’apparition d’évènements (changement d’états, . . .) au niveau de ce premier. Dans le cas présent, le schéma
d’interaction proposé par ce patron peut être mis à profit pour notifier les instances de vue de la suppression
de leur instance de base. Par rapport à la description donnée précédemment, il suffit pour cela d’ajouter au
niveau d’un composant EJB implantant une classe du modèle : une méthode pour l’enregistrement des
instances de vues à notifier et une méthode pour annuler leur enregistrement. Ainsi qu’un traitement de
notification de la suppression placé dans la méthode ejbremove" invoquée par le conteneur. Au niveau du
composant EJB implantant une ViewClass, il s’agit d’ajouter : une méthode pour recevoir la notification
de suppression et un traitement placé dans la méthode "ejbremove" pour annuler la demande de notification
en cas de suppression de l’instance de “vue".

Conclusion et Perspectives

Ce travail a permis d’étendre les techniques de modélisation par vues en intégrant la notion de com-
posant. Le modèle de composant vues décrit dans ce mémoire permet de spécifier des composants vues
génériques et répond donc aux objectifs importants de réutilisation de composants.
Notre démarche permet d’établir et de vérifier, à un niveau modèle, les connexions entre les composants
correspondants à ces modèles. Actuellement, nous ne pouvons pas “importer” de la base des traitements,
cette possibilité sans vraiment compliquer notre modèle l’enrichirait grandement. Il serait par exemple
possible de faire de la composition de fonctions.
Notre démarche de mise en œuvre saute une étape par rapport à l’approche MDA. Pour être conforme
à celle-ci, nous devrions générer, à partir de notre modèle abstrait, un modèle spécifique (CCM ou EJB par
exemple). La plus grande partie de la génération de code se ferait donc à partir de ce PSM et non directement
depuis notre modèle abstrait. De plus, certains aspects, notamment la gestion des ViewAssociation
pourraient bénéficier d’une automatisation plus importante.
A plus long terme, le rapprochement de notre modèle avec la future norme UML 2.0, qui prend en
compte les aspects composants, ou vers le futur modèle abstrait de ACCORD, devrait s’avérer bénéfique.
En effet, cela permettra l’utilisation des résultats de ce projet, notamment le profil CCM.
Dans cette étude nous nous sommes donné certaines limites : présence d’une base et pas de relations
inter-plans, c’est à dire pas d’interactions entre les composants eux-mêmes. Il serait intéressant de consi-
dérer la base comme un composant fournissant un schéma mais sans schéma requis. Ceci permettrait d’ob-
tenir un modèle uniforme de composant autorisant une application récursive du mode d’assemblage par les
schémas.

41

Bibliographie

[1] L. D EBRAUWER O. C ARON, B. C ARRÉ. Contextualization of OODB Schemas in CROME. DEXA
2000, 11th International Conference, London, Septembre 2000.
[2] William T. C OUNCILL George T. H EINEMAN. Component-based software engineering : Putting the
pieces together. AddisonWesley, 2001.
[3] Robert C. S EACORD Kurt C. WALLNAU, Scott A. H ISSAM. Building systems from commercial com-
ponents. AddisonWesley, 2002.
[4] CORBA/IIOP Speciﬁcation,
http ://www.omg.org/technology/documents/formal/corba_iiop.htm.
[5] L. D UCHIEN J.M. S OUCÉ. Etat de l’art sur les langages de description des architectures. Technical
report, Projet RNTL Accord, 2002.
[6] G. VANWORMHOUDT. CROME : un cadre de programmation par objets structurés en contextes.
PhD thesis, Laboratoire d’Informatique Fondamentale de Lille I, Lille, 1999.
[7] L. D EBRAUWER. Des vues aux contextes pour la structuration fonctionnelle de bases de données à
objets en CROME. PhD thesis, Laboratoire d’Informatique Fondamentale de Lille I, Lille, décembre
1998.
[8] G. K ICZALES and al. Aspect-Oriented Programming. In European Conference on Object-Oriented
Programming (ECOOP), Finland, June 1997. Springer-Verlag LNCS 1241.
[9] S. C LARKE. Extending standard UML with model composition semantics. Science of Computer
Programming, Elsevier Science, 2002.
[10] Desmond D’Souza and Alan Wills. Objects, Components and Frameworks With UML : The Catalysis
Approach. Addison-Wesley, 1999.
[11] E B RETON and J. B ÉZIVIN. Un méta-modèle de gestion par les activités. CITE’2001, November
2001.
[12] Meta-Object Facility (MOF), version 1.4,
http ://www.omg.org/technology/documents/formal/mof.htm.
[13] OMG Model-Driven Architecture Home Page,
http ://www.omg.org/mda.
[14] J. D. P OOLE. Model-Driven Architecture : Vision, Standards And Emerging Technologies. ECCOOP
2001, Workshop on Metamodeling and Adaptive Object Models, April 2001.
[15] A. M ULLER. La démarche MDA. Technical report, Projet RNTL Accord, 2002.
[16] O.M.G. Home Page, http ://www.omg.org, 2001.
[17] R. M ARVIE, P. M ERLE, and O. C ARON. Le modèle de composants CCM. Technical report, Projet
RNTL Accord, 2002.

43

44 Bibliographie

[18] R. M ARVIE and M.-C. P ELLEGRINI. Modèles de composants, un état de l’art. Numéro spécial de
L’Objet, 8(3), 2001.
[19] OMG. CORBA 3.0 New Components Chapters. Object Management Group, Novembre 2001. OMG
ptc/2001-11-03.
[20] E. Gamma, R. Helm, R. Johnson, J. Vlissides, and G. Booch. Design Patterns : Elements of Reusable
Object-Oriented Software. Addison-Westley Professional Computing, USA, 1995.

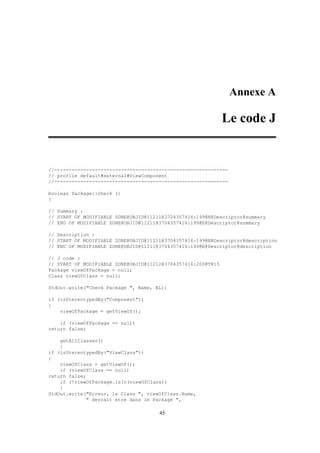

Annexe A

Le code J

//------------------------------------------------------------
// profile default#external#ViewComponent
//------------------------------------------------------------

boolean Package::check ()
{

// Summary :
// START OF MODIFIABLE ZONE@OBJID@11211@3704357416:199@N@Descriptor@summary
// END OF MODIFIABLE ZONE@OBJID@11211@3704357416:199@E@Descriptor@summary

// Description :
// START OF MODIFIABLE ZONE@OBJID@11211@3704357416:199@N@Descriptor@description
// END OF MODIFIABLE ZONE@OBJID@11211@3704357416:199@E@Descriptor@description

// J code :
// START OF MODIFIABLE ZONE@OBJID@11212@3704357416:200@T@15
Package viewOfPackage = null;
Class viewOfClass = null;

StdOut.write("Check Package ", Name, NL);

if (isStereotypedBy("Component"))
{
viewOfPackage = getViewOf();

if (viewOfPackage == null)
return false;

getAllClasses()
{
if (isStereotypedBy("ViewClass"))
{
viewOfClass = getViewOf();
if (viewOfClass == null)
return false;
if (!viewOfPackage.isIn(viewOfClass))
{
StdOut.write("Erreur, la Class ", viewOfClass.Name,
" devrait etre dans le Package ",

45

46 Annexe A. Le code J

viewOfPackage.Name, NL);
return false;
}
}

if (!check())
return false;
}
}
else
{
getAllClasses()
{
{
StdOut.write("Erreur, la ViewClass ", Name,
" doit etre dans un Component", NL);
return false;
}

if (!check())
return false;
}
}

return true;

// END OF MODIFIABLE ZONE@OBJID@11212@3704357416:200@E@66

} // method check

Package Package::getViewOf ()
{

// Summary :

// Description :

// J code :
Package viewP = null;

DestinationUse.< select (isStereotypedBy("viewOf"))
{
if (viewP != null)
{
StdOut.write("Erreur, le Component ", Name,
" ne peut avoir qu’un seul lien viewOf", NL);
return null;
}
viewP=UsedPackage;
}

47

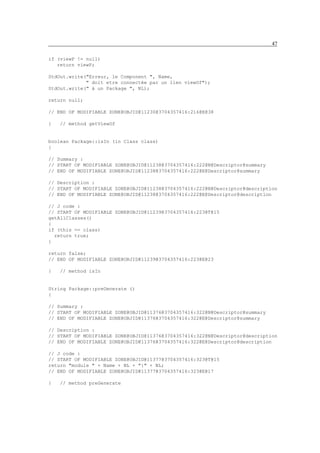

if (viewP != null)
return viewP;

StdOut.write("Erreur, le Component ", Name,
" doit etre connectée par un lien viewOf");
StdOut.write(" à un Package ", NL);

return null;


} // method getViewOf

boolean Package::isIn (in Class class)
{

// Summary :

// Description :

// J code :
getAllClasses()
{
if (this == class)
return true;
}

return false;

} // method isIn

String Package::preGenerate ()
{

// Summary :

// Description :

// J code :
return "module " + Name + NL + "{" + NL;

} // method preGenerate


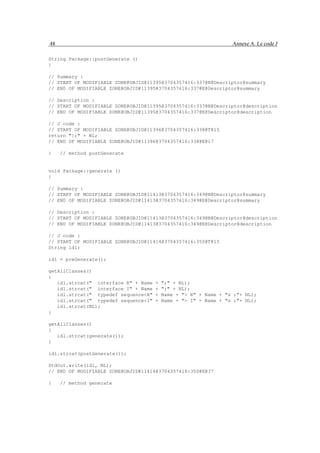

String Package::postGenerate ()
{

// Summary :

// Description :

// J code :
return "};" + NL;

} // method postGenerate

void Package::generate ()
{

// Summary :

// Description :

// J code :
String idl;

idl = preGenerate();

getAllClasses()
{
idl.strcat(" interface R" + Name + ";" + NL);
idl.strcat(" interface I" + Name + ";" + NL);
idl.strcat(" typedef sequence<R" + Name + "> R" + Name + "s ;"+ NL);
idl.strcat(" typedef sequence<I" + Name + "> I" + Name + "s ;"+ NL);
idl.strcat(NL);
}

getAllClasses()
{
idl.strcat(generate());
}

idl.strcat(postGenerate());

StdOut.write(idl, NL);

} // method generate

49

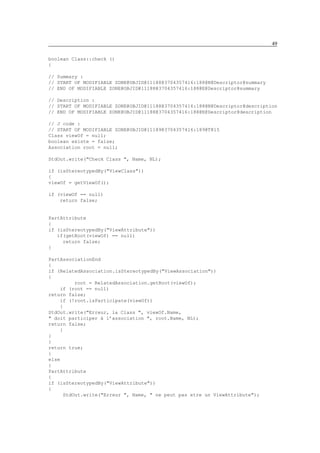

boolean Class::check ()
{

// Summary :

// Description :

// J code :
Class viewOf = null;
boolean existe = false;
Association root = null;

StdOut.write("Check Class ", Name, NL);

{
viewOf = getViewOf();

if (viewOf == null)
return false;

PartAttribute
{
if (isStereotypedBy("ViewAttribute"))
if(getRoot(viewOf) == null)
return false;
}

PartAssociationEnd
{
if (RelatedAssociation.isStereotypedBy("ViewAssociation"))
{
root = RelatedAssociation.getRoot(viewOf);
if (root == null)
return false;
if (!root.isParticipate(viewOf))
{
StdOut.write("Erreur, la Class ", viewOf.Name,
" doit participer à l’association ", root.Name, NL);
return false;
}
}
}
return true;
}
else
{
PartAttribute
{
if (isStereotypedBy("ViewAttribute"))
{
StdOut.write("Erreur ", Name, " ne peut pas etre un ViewAttribute");


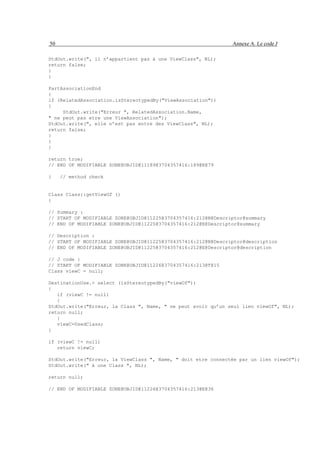

StdOut.write(", il n’appartient pas à une ViewClass", NL);
return false;
}
}

PartAssociationEnd
{
if (RelatedAssociation.isStereotypedBy("ViewAssociation"))
{
StdOut.write("Erreur ", RelatedAssociation.Name,
" ne peut pas etre une ViewAssociation");
StdOut.write(", elle n’est pas entre des ViewClass", NL);
return false;
}
}
}

return true;

} // method check

Class Class::getViewOf ()
{

// Summary :

// Description :

// J code :
Class viewC = null;

DestinationUse.< select (isStereotypedBy("viewOf"))
{
if (viewC != null)
{
StdOut.write("Erreur, la Class ", Name, " ne peut avoir qu’un seul lien viewOf", NL);
return null;
}
viewC=UsedClass;
}

if (viewC != null)
return viewC;

StdOut.write("Erreur, la ViewClass ", Name, " doit etre connectée par un lien viewOf");
StdOut.write(" à une Class ", NL);

return null;


51

} // method getViewOf

String Class::preGenerate ()
{

// Summary :

// Description :

// J code :


} // method preGenerate

String Class::postGenerate ()
{

// Summary :

// Description :

// J code :


} // method postGenerate

String Class::generate ()
{

// Summary :

// Description :

// J code :
String idl;

if( isStereotypedBy("ViewClass") )
{


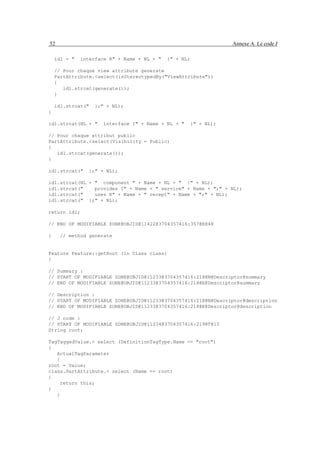

idl = " interface R" + Name + NL + " {" + NL;

// Pour chaque view attribute generate
PartAttribute.<select(isStereotypedBy("ViewAttribute"))
{
}

idl.strcat(" };" + NL);
}

idl.strcat(NL + " interface I" + Name + NL + " {" + NL);

// Pour chaque attribut public
PartAttribute.<select(Visibility = Public)
{
}


idl.strcat(NL + " component " + Name + NL + " {" + NL);
idl.strcat(" provides I" + Name + " service" + Name + ";" + NL);
idl.strcat(" uses R" + Name + " recept" + Name + ";" + NL);

return idl;



Feature Feature::getRoot (in Class class)
{

// Summary :

// Description :

// J code :
String root;

TagTaggedValue.< select (DefinitionTagType.Name == "root")
{
ActualTagParameter
{
root = Value;
class.PartAttribute.< select (Name == root)
{
return this;
}
}

53

}

StdOut.write("Erreur la racine ", root, " du ViewAttribute ", Name);
StdOut.write(" n’appartient pas à la Class ", class.Name, NL);

return null;


} // method getRoot

boolean Attribute::check ()
{

// Summary :

// Description :

// J code :
StdOut.write("Verify first constraint...");

if (verifyConstraint1())
StdOut.write("OK", NL);
else
{
StdOut.write("Error", NL);
return false;
}

return true;

} // method check

String Attribute::generate ()
{

// Summary :

// Description :

// J code :
String type = "long";

return " attribute " + type + " " + Name + ";" + NL;




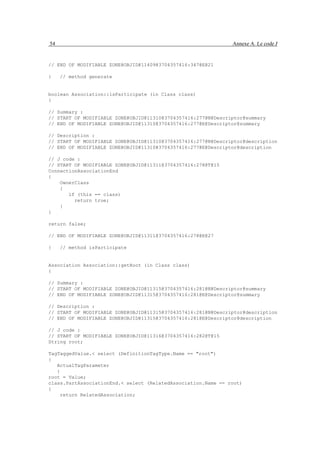

boolean Association::isParticipate (in Class class)
{

// Summary :

// Description :

// J code :
ConnectionAssociationEnd
{
OwnerClass
{
if (this == class)
return true;
}
}

return false;


} // method isParticipate

Association Association::getRoot (in Class class)
{

// Summary :

// Description :

// J code :
String root;

TagTaggedValue.< select (DefinitionTagType.Name == "root")
{
ActualTagParameter
{
root = Value;
class.PartAssociationEnd.< select (RelatedAssociation.Name == root)
{
return RelatedAssociation;

55

}
}
}

StdOut.write("Erreur la racine ", root, " de l’associtation ", Name);
StdOut.write(" ne fait pas participer la Class ", class.Name, NL);

return null;

} // method getRoot

void Association::generate ()
{

// Summary :

// Description :

// J code :



void ModelElement::test ()
{

// Summary :

// Description :

// J code :
if (check())
StdOut.write("Check Ok", NL);

} // method test

boolean ModelElement::isStereotypedBy (in String stereotype)
{

// Summary :


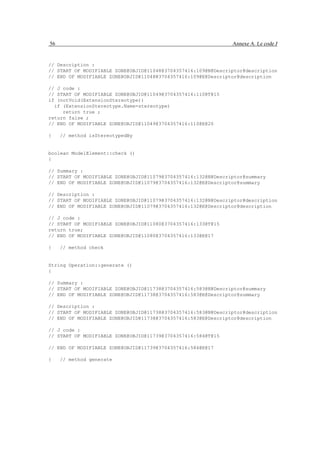

// Description :

// J code :
if (notVoid(ExtensionStereotype))
if (ExtensionStereotype.Name=stereotype)
return true ;
return false ;

} // method isStereotypedBy

boolean ModelElement::check ()
{

// Summary :

// Description :

// J code :
return true;

} // method check

String Operation::generate ()
{

// Summary :

// Description :

// J code :



Annexe B

La démarche MDA

57

Assemblage par vues de composants

Contenu connexe

Tendances

En vedette

Similaire à Assemblage par vues de composants

Plus de karousn

Assemblage par vues de composants
